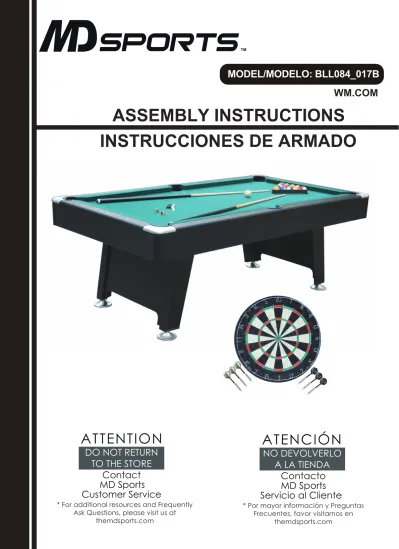

ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE ARMADO

MODEL/MODELO: BLL084_017B

INSTRUCCIONES DE ARMADO

ASSEMBLY INSTRUCTIONS

WM.COM

ATTENTION

Contact

MD Sports

Customer Service

DO NOT RETURN

TO THE STORE

* For additional resources and Frequently Ask Questions, please visit us at

themdsports.com

ATENCIÓN

Contacto

MD Sports

Servicio al Cliente

NO DEVOLVERLO

A LA TIENDA

* Por mayor información y Preguntas Frecuentes, favor visitarnos en

GARANTÍA LIMITA DE 90 DIAS

LIMITED 90 DAYS WARRANTY

_{GARANTÍA LIMITA DE 90 DIAS}

LIMITED 90 DAYS WARRANTY

1 - Please leave your name, address, phone number, model number, parts needed on the answering machine if there is no attendance. Failure to do so will result in a delay in shipping parts to you. 2 - Please review the replacement parts list and make sure that you have all of your parts before beginning assembly. For questions that may arise or for missing/damaged parts, please contact us.

3 - Since you build all tables upside down, please inspect tabletops or playing surfaces right away before putting together, all damaged table tops/playing surfaces need to be returned to the store. Please contact with retailer for their return policy.

1 - Por favor deje su nombre, dirección, número telefónico, número de modelo, partes necesarios a la máquina contestadora si no fuera atendido. El fracaso de hacer así le causará un retraso del envío de partes.

2 - Por favor revise la lista de piezas de repuesto y asegúrese de que tiene todas las piezas antes de comenzar el montaje.

Para preguntas o para piezas que no se hayan incluidos/dañadas, por favor pongase en contacto con nosotros.

3 - Ya que usted construye todas las mesas al revés, por favor inspeccione las partes superiores de mesa o superficies de juego enseguida antes de poner juntos, que todo tableros de mesa/superficies dañado tiene que ser devuelto a la tienda. Por favor comunique con el minorista por su política de devolución.

¡AVISO! NOTICE!

STAPLE YOUR RECEIPT HERE / GRAPA SU RECIBO AQU This product is covered by a limited warranty that is effective for 90 days from the date of purchase. If, during the limited warranty period, a part is found to be defective or broken, we will offer replacement parts at no cost to you, the customer. The only exceptions to the warranty include mainframes, table tops, playing surfaces, batteries or tools.

The above warranty will not apply in cases of damages due to improper usage, alteration, misuse, abuse, accidental damage or neglect.

This Limited Warranty gives you specific legal rights and you may also have other rights which vary from one State (province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will be required before any warranty service is initiated. For all requests for warranty service, please feel free to contact our Consumer Service Department at :

WEBSITE: www.themdsports.com

Please be aware of your product’s Limited Warranty for the return/refund policy from the store, We, at Medal Sports, can not handle the product which is out of product’s limited warranty since we only provide available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE PRODUCT TO THE STORE.

Este producto está cubierto por una garantía efectiva de 90 días a partir de la fecha de su compra. Durante el periódo límite de la garantía, si una parte defectuosa o quebrada es encontrada, nosotros ofreceremos una reparación o un reemplazo de la partes sin ningún costo para ud, nuestro cliente. Las únicas excepciones de la garantía incluyen unidad principals, tableros de mesa, superficies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de daños y perjuicios debido al uso impropio, la alteración, el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales específicos, usted también puede tener otros derechos que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra) sería requerida antes que cualquier servicio de garantía fuera iniciada.

Para todo pedido por servicio de garantía, por favor siéntase libre de ponerse en contacto con nuestro Departamento de Servicio de Consumidor en:

WEBSITE: www.themdsports.com

Por favor tenga atención sobre el Límite de Garantía de su producto de la política de vuelta/reembolsa desde la tienda, Nosotros, Medal Sports, no podemos manejar el producto que está fuera del límite de garantía ya que proporcionamos solamente partes disponibles. ¡Gracias!

POR FAVOR PÓNGASE EN CONTACTO CON NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA TIENDA.

(Continúe en la siguiente página.) www.themdsports.com

BLL084_017B (Continued on the next page.) 2

CAUTION !

ASSEMBLY TIPS TOOLS REQUIRED Phillips Screwdriver - Not Included

Standard (Flat Head Screwdriver) - Not Included Allen Key - Included

Electric Screwdrivers may be helpful during assembly; however, please set a low torque and use extreme caution.

1 - This product is intended for INDOOR use only. 2 - Please do not sit, climb or lean on the product.

3 - Please do not drag the product when moving it in order to avoid damaging the legs.

4 - Please only use furniture polish spray to clean the exterior surfaces of the product.

5 - This is not a child's toy, adult supervision is required for children playing this game.

WARNING:

CHOKING HAZARD -- This item contains small parts or / and small balls.Not suitable for children under 3 years.

WARNING:Adult Assembly Required. IMPORTANT NOTICE!

Power Tools

-Set Low Torque Ajuste a Bajo par

High Torque

over tightened demasiado apretadas

1 - Please read the instructions carefully, and follow all assembly, operation and safety instructions properly in order to avoid damage or injury. For the assembly, at least two adults are required.

2 - Some figures or drawings may not look exactly like your product. Please read and understand the text before beginning each assembly step.

Destornillador Phillips - No incluido

Destornillador de Cabeza Plana - No incluido

Llave Allen - Incluida

Los destornilladores eléctricos pueden ser de gran ayuda durante el ensamblado; sin embargo, por favor ajuste el par de giro bajo y sea extremadamente precavido.

PELIGRO DE ASFIXIA - - Este artículo contiene piezas

pequeñas y / o pelotas pequeñas. No apto para menores de 3 años.

ADVERTENCIA:

El ensamblaje debe ser realizado por un adulto.

Herramientas Necesarias

CONSEJOS PARA EL ENSAMBLADO

ADVERTENCIA:

1 - Este producto está destinado para el uso INTERIOR solamente. 2 - Por favor no sientes, subas o inclínes la producto.

3 - Por favor no arrastres el producto cuando está moviendo para evitar el daño sobre las patas.

4 - Por favor use solamente pulimento de rociar para muebles para limpiar la superficie exterior del producto.

5 - Esto no es un juguete de niños, se requieren la supervisión adulta para niños cuando está jugando este juego.

¡AVISO IMPORTANTE!

1 - Por favor lea las instrucciones con cuidado y siga todo durante el montaje, la operación y instrucciones de seguridad correctamente para evitar el daño o la herida. Para el montaje, por lo menos se requieren dos adultos.

2 - Algunas figuras o dibujos podrían parecer no estén exactamente como su producto. Por favor lea y entienda el texto antes de iniciar cada paso del montaje.

¡PRECAUCI N!

Adultos fuertes

necesarios No tener niños en el _{area de ensamble} Mantener alejados a los _{animales domesticos}

del area de ensamble

No usar o guardar el producto en el exterior. Solo para uso en interior. No utilizar ni guardar el producto en

lugares humedos o mojados

Strong Adults Needed No Children in

Assembly Area Keep away from pets outdoors. For indoor use only. Do not use or keep product No wet/humid conditions.

Left Leg Pata izquierda M8 Washer Arandela M8

Leg Leveler Nivelador

de la pata M8x38mmCerrojo

Apron Corner Delantal de _{Rincón Butterfly Bolt}M6x18mm T4x12mm Screw Tornillo T4x12mm

T4x15mm Screw Tornillo T4x15mm

M8x38mm Bolt

End Leg Panel _{Pata Final}Panel de

Chalk Tiza Brush Cepillo

9 10 11 12

13 14 15 16

Side Apron Delantal Lateral End Apron Delantal Final Right Leg Pata derecha

2 3 4

Mainframe Unidad Principal

1

x1

x2

x2

x2

6 7 8 5

x2

x12

x12

x4

x12

x2

x1

x4

x12

x16

x12

x2

18 19 Cue Taco

x2

17

x1

x1

Billiard Ball Set Bola de Billar

BLL084_017B PARTS LIST / LISTA DE PARTES

Triangle Triángulo Tornillo de Mariposa M6x18mm M8 Spring Lock Washer Arandela de Cerradura de Resorte M8 20

x1

Wrench Llave Inglesa

27

x2

Screw Anchor Tornillo Ancho _4x30mmTornillo 28

x2

4x30mm Screw 25

x6

Dart Dardos 26 Tornillo 5x20mm

x1

5x20mm Screw

x1

22

Mounting Bracket Soporte de _Montaje 21

x1

Dartboard Tablero de Dardos

x3

Nail 24 Clavo 23

x3

Bumper Parachoques

www.themdsports.com

BLL084_017B (Continued on the next page.) 4 (Continúe en la siguiente página.)

BLL084_017B PRE-INSTALLED PARTS / PIEZAS PREINSTALADAS

P2 P3 P4

P1

x4

x12

x12

x4

Square Nut

with Screws Tuerca Cuadradacon Tornillos M6 Nut Tuerca M6 M8 T - Nut T - Tuerca M8 Top Corner Rincón Superior P5

x6

Fabric Pocket De Tela de Bolsillo

WARNING:

Darts are sports equipment for adults, not a toy for use by children. Never use when any person or animal is in the vicinity of the intended flight path of the dart. All players and spectators must be behind the player throwing the darts.

WARNING:

Dardos son equipos deportivos para adultos, que no es un juguete para niños. Nunca uses cuando cualquier persona o animal esten en los alrededores de la tracyectoria de vuelo intencionado del dardo. Todos los jugadores y espectadores deben estar detrás de lanzamiento de dardos.

NOTE:

Parts (#21, #22, #23, #24, #25, #26, #27,

1. Find a clean, level place to begin the assembly of your Billiard Table. The table will be assembled upside down and then turned over on its legs once the assembly is completed. This game table is heavy, and turning it over will require at least four strong adults.

2. Remove all the parts from the box and verify that you have all of the listed parts as shown on the parts list pages. Carefully cut or tear the four corners of the box so that the bottom of the box can be used as your work surface.

1. Encuentre un lugar limpio, plano para comenzar el montaje de su Mesa de Billar. La mesa será montada al revés y luego voltee sobre sus patas una vez completado el montaje. Esta mesa de juego es pesada y requerirá por lo menos cuatro adultos fuertes para el volteo. 2. Quite todas las partes desde la caja y verifique que están

todas las partes catalogadas como mostrado en la página de lista de partes. Con cuidado el corte o el rasgón de las cuatro rincones de la caja de modo que el inferior de la caja pueda ser usado como su superficie de trabajo.

INSTRUCCIONES DE ENSAMBLAJE ASSEMBLY INSTRUCTIONS:

FIG.1

3. Attach the Apron Corners (#13) to the End Aprons (#3) using two Screws (#15) per Apron Corner.

See FIG. 1 and 1A.

4. Repeat the step above for the other Apron Corners.

FIG.1

3. Adjunte el Delantales de Rincón (#13) al Delantal final (#3) usando dos Tornillos (#15) por Delantal de Rincón.

Vea la FIG. 1 y 1A.

4. Repita dichos paso para otros Delantales de Rincón.

15 3 13 13 FIG. 1A FIG. 1

3

13

15

X 2 X 4 X 8

www.themdsports.com

BLL084_017B (Continued on the next page.) 6 (Continúe en la siguiente página.)

FIG. 2

1

2

14

P2

P5

X 1 X 2 X 8 X 8 X 6

FIG.2

5. Attach the Side Aprons (#2) to the Mainframe (#1) using four Butterfly Bolts (#14) per Side Apron. See FIG. 2.

FIG.2

5. Adjunte el Delantales Lateral (#2) al Unidad Principal (#1) usando 4 Tornillos de Mariposa (#14) por Delantal Lateral. Vea la FIG. 2.

FIG.3

6. Attach the (FIG. 1 Assembly) to the Mainframe (#1)

using two Butterfly Bolts (#14) and four Screws (#15) per assembly. See FIG. 3.

FIG.3

6. Adjunte el (Montaje FIG. 1) al Unidad Principal (#1)

usando dos Tornillos de Mariposa (#14) y cuatro Tornillos (#15) por unidad. Vea la FIG. 3.

FIG. 3

14

15

X 4 X 8

P2

X 4 FIG. 1 Assembly / Montaje FIG. 1 15 1 14

P2

2 2 1 14

P2

P5

FIG.4

7. Attach the Left and Right Legs (#5 and #4) to the Mainframe (#1) using three Bolts (#10), three Spring Lock Washers (#16) and three Washers (#7) per Leg.

See FIG. 4.

8. Screw the Leg Levelers (#9) into the bottom of each Leg. See FIG. 4.

FIG.4

7. Adjunte las Pata derecha y izquierda (#5 y #4) a la Unidad Principal (#1) usando 3 Cerrojos (#10), 3

Arandela de Cerradura de Resorte (#16) y 3 Arandelas (#7) por Pierna. Vea la FIG. 4.

8. Atornille los Niveladores de Pata (#9) en el fondo de cada pierna. Vea la FIG. 4.

FIG. 4

4

5

X 2 X 2

10

X 12

7

X 12

9

X 4

P1

X 4

P3

X 12

16

20

X 12 X 1 5 9

P1

10 16 7 4 1 5 4

P3

20

www.themdsports.com

BLL084_017B (The last page) 8 (La ultima página)

FIG. 6

P4

X 4 FIG. 5

6

8

X 2 X 12

3

8 6

P4

FIG.5

9. Attach the End Leg Panels (#6) to the Legs using six Screws (#8) per End Leg Panel. See FIG. 5.

10. Lift the table assembly from the floor with four adults, turn it over, and set the table on its leg in the location where you will play.

FIG.5

9. Adjunte el Paneles de Pata Final (#6) a las Patas

usando 6 Tornillos (#8) por Panel de Pata Final.

Vea la FIG. 5.

10.Cuatro adultos fuertes levantan la mesa del suelo, le dan la vuelta, y la ponen de pie sobre sus propias patas en el lugar donde usted jugará.

NO APOYES LA MESA SOBRE SUS PATAS AGARRE LA

MESA

NO AGARRES LAS PATAS _{TABLE ON ITS LEGS}DO NOT LEAN THE

HOLD TABLE

HOLD TABLE AGARRE LA MESA

DO NOT HOLD THE LEGS

CAUTION: Four strong adults are recommended to turn the table over as shown.

1. Lift the table off of the ground. 2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

PRECAUCION: Recomienda voltear la mesa por cuatro adultos fuertes como mostrado.

1. Levantar la mesa del suelo. 2. Voltee la mesa.

FIG.7

11. Select a suitable location with about 2.44m (8 feet) of open space. The “Toe-line” should be 2.37m (93.30 in) from the face of the board for throwing distance. With a pencil, place a mark on a stud of the wall that 68.11 in (1.73m) from the floor to mark the Bullseye.

FIG.7

11. Seleccione un lugar adecuado con aproximadamente de 2,44 m (8 pies) de espacio abierto. La

"línea del dedo de pie" debe ser de 2.37m (93.30in) de la cara del tablero para la distancia de lanzar. Con un lápiz, coloque una marca en un poste de la pared que en 68,11 pulgadas (1,73 m) desde el suelo para marcar la Diana.

FIG. 7

25 25

From floor to center of bullseye. / Desde el suelo al centro de diana.

Plumb line from face of board to floor.

Toe Line 2.37M (93.3 IN)

1.73M (68.11 IN)

Floor / Suelo / Línea de plomada de la cara del tablero al suelo.

/ Línea del dedo de pie

NOTE: Player’s toe must not step over the Toe Line when throwing.

/ NOTA: La punta del pie de jugador no debe pasar sobre la línea del dedo de pie al lanzar.

FIG.8

12. Mark the spots indicated on FIG. 8A. Drill holes on the marked spots by 5mm, 3/16 in Drill Bit and insert Screw Anchors (#27). Then attach the Mounting Bracket (#22) to the wall using two Screws (#28). See FIG. 8A and 8B.

FIG.8

12. Marque los punots indicados sobre la FIG. 8A. Perfora agujeros sobre los puntos marcados por 5mm, 3/16 pulgadas la parte perforada e inserte Anclas deTornillo (#27). Luego adjunte el Soporte de Montaje (#22) a la pared usando 2 Tornillos (#28). Vea la FIG. 8A y 8B.

FIG.8

13. Attach three Bumpers (#23) to the Dartboard (#21) using three Nails (#24). See FIG. 9A.

14. Place one Screw (#26) into the center of the dartboard so that the screw is firm but sticking out, leave 5mm out to hang the Dartboard. See FIG. 9A and 9B.

15. Place the Dartboard onto the Mounting Bracket in the cabinet. See FIG. 9C.

FIG.8

13. Adjunte 3 Parachoques (#23) a la Tablero de Dardos (#21) usando 3 clavos (#24). Vea la FIG. 9A.

14. Coloque 1 tornillo (#26) al centro del tablero de dardos y está firme el tornillo pero sobresaliendo, deje 5mm fuera para colgar el Tablero de Dardos.

Vea la FIG. 9A y 9B.

15. Coloque el Tablero de Dardos sobre el Soporte de Montaje al gabinete. Vea la FIG. 9C.

www.themdsports.com

BLL084_017B (Continued on the next page.) 10 (Continúe en la siguiente página.)

21 X 1 X 3 23 X 3 26 X 1 24 FIG. 9 FIG. 8 22 X 1 X 2 28 X 2 27

NOTE: Leave 5mm out to hang

the Dartboard

/ NOTA: Deje 5mm fuera para

colgar el Tablero de Dardos

Floor / Suelo 1.73M (68.11 IN) Center of Bullseye / Centro de Diana 27 28 22 27 28 FIG. 8B FIG. 8A 21 18 in. (46 cm) Diameter of Board / Diámetro de Tablero 23 26 24 7.5 in (19,05cm) 7.5 in (19,05cm) 7.5 in (19,05cm) FIG. 9A FIG. 9C 5mm 26 21 FIG. 9B 7 7

GAME INSTRUCTIONS

301: In this game, each player starts the game with 301

points. At the end of each player’s turn, the sum of the three darts thrown is subtracted from the player’s score. The player who reaches exactly zero first wins the game.

a. To start, the player must hit a number in the double’s ring or a double Bull’s Eye. No scoring will begin until this condition is met. Sometimes this rule is waived so that all darts thrown count from the beginning. This procedure is called “straight start”.

b. To win, the player must hit a number in the double’s ring or a double Bull’s Eye that reduces the score to exactly zero. If a greater score is thrown than what is required to reduce the remaining score to exactly zero, then the whole throw of all three darts does not count and the score reverts back to the previous score. c. Each game is called a “leg”. Three (3) legs make a

match and the ultimate winner is the player who first wins two (2) legs.

d. The score of 301 is used mainly for games between two individuals. For team play, the opening score should be increased to 501 or 1001 depending on team size.

CRICKET: The game is played with the numbers 15

through 20 and the Bull’s Eye. Each player must mark a number three times to CLOSE it. A hit of a single number counts as one mark; a double counts as two marks and a triple counts as three marks. After a number is closed, additional “markings” are converted into scores that is equal to the number for the player(s) that have closed that number. However, when a number is closed by all players (ALL CLOSED), that number is then no longer available for accumulating scores. The winner is the one closes all the numbers first and has the highest score. If scores are even, the player who closes all numbers first wins.

At any point during the game, each player can make effort to increase the score or attempt blocking other players from scoring. The strategy can be very different if you choose to play the game with the restriction of closing each number in a specific order.

REGLAS DEL JUEGO

301: En este juego, cada jugador comenzará el juego con

301 puntos. Al final del turno de cada jugador, se restará la suma de los tres dardos tirados del puntaje del jugador. El jugador que llegue primero a

exactamente cero ganará el juego.

a. Para empezar, el jugador deberá tirar a un número en el anillo de números dobles o en un blanco de dobles. La cuenta no comenzará sino hasta que esta condición se haya cumplido. A veces esta regla se desecha para que todos los dardos tirados cuenten desde el comienzo. Este procedimiento se llama “comienzo directo”.

b. Para ganar, el jugador deberá pegarle a un número en el anillo de números dobles o en un blanco que reduzca el puntaje a exactamente cero. Si se alcanzara un puntaje mayor del que se requiere para reducir el puntaje mínimo a exactamente cero, entonces el tiro completo de los tres dardos no contará y el puntaje se revertirá de nuevo al puntaje previo.

c. A cada juego se le llama una “tanda”. Tres (3) tandas constituyen una partida y el ganador final será el jugador que gane primero dos (2) tandas.

d. El puntaje de 301 se mantiene generalmente para los juegos entre dos personas. Para un juego entre equipos, el puntaje de apertura deberá ser incrementado a 501 o a 1001, dependiendo del tamaño del equipo.

CRIQUET: El juego se juega con los números 15 al 20 y

el blanco. Cada jugador deberá darle a un número tres veces para CERRARLO. Un tiro de un sólo número se contará como una anotación; un doble se contará como dos anotaciones y un triple se contará como tres anotaciones. Después que se haya cerrado un número, las “anotaciones” adicionales se convertirán en puntajes que igualarán al número del (de los) jugador(es) que hayan cerrado ese número. Sin embargo, cuando todos los jugadores cierren un número (TODOS CERRADOS), entonces ese número ya no estará disponible para acumular puntajes. El ganador será el que cierre primero todos los números y el que tenga el puntaje más alto. Si los puntajes son iguales, ganará el jugador que cierre primero todos los números.

En cualquier momento del juego, los jugadores podrán tratar de incrementar el puntaje o evitar que otros jugadores anoten puntajes. La estrategia puede ser muy diferente si usted escoge jugar el juego con la restricción de cerrar cada número en un orden específico.

Doubles Ring (Score 2X number)

/ Anillo Doble (Anota el número 2 veces)

25 Ring (Score 25) / Anillo de 25 (Anota 25) Bullseye (Score 50) / El Blanco (Anota 50) Single Ring (Score 1X number) / AnilloSingular (Anota el número 1 vez)

Triple Ring (Score 3X number)

/ Anillo Triple (Anota el número 3 veces)
