(1)Alberto Castro Lantes. Grado en ingeniería de Obras Públicas. PROYECTO FIN DE GRADO. CONSTRUCCIÓN DE UNA CUBIERTA Y REHABILITACIÓN DEL PARQUE O LAMEIRO Construction of the roof and rehabilitation of O Lameiro Park. OCTUBRE 2019.

(2) UNIVERSIDADE DA CORUÑA. CONSTRUCIÓN DE UNA CUBIERTA Y REHABILITACIÓN DEL PARQUE O LAMEIRO. Índice General del Proyecto Documento Nº1. Memoria •. Memoria Descriptiva o. 1. Antecedentes.. o. 2. Objeto del proyecto.. o. 3. Justificación del proyecto.. o. 4. Situación adoptada.. o. 5. Descripción y justificación de la solución adoptada.. o. 6. Datos básicos del proyecto.. o. 7. Descripción de las obras.. o. 8. Topografía y replanteo.. o. 9. Geología y Geotecnia.. o. 10. Sismicidad.. o. 11.Proceso constructivo.. o. 12. Cumplimiento de la normativa básica de edificación.. o. 13. Legislación urbanística vigente.. o. 14. Servicios afectados y expropiaciones.. o. 15. Estudio ambiental.. o. 16. Estudio de gestión de residuos.. o. 17. Plan de obra: plazo de ejecución y garantía.. o. 18. Justificación de precios.. o. 19. Fórmula de revisión de precios.. o. 20. Clasificación del contratista.. o. 21. Estudio de seguridad y salud en el trabajo.. o. 22. Presupuesto.. o. 23. Declaración de obra completa.. ÍNDICE GENERAL DEL PROYECTO. ESCOLA TÉCNICA SUPERIOR DE ENXEÑEIROS. •. o. 24. Índice general del proyecto.. o. 25. Conclusión.. DE CAMIÑOS, CANLES E PORTOS. Memoria Justificativa o. Anejo nº1: Situación Actual.. o. Anejo nº2: Cartografía, Topografía y Replanteo.. o. Anejo nº3: Estudio Geológico.. o. Anejo nº4: Estudio Geotécnico.. o. Anejo nº5: Sismicidad.. o. Anejo nº6: Estudio de alternativas.. o. Anejo nº7: Expropiaciones.. o. Anejo nº8: Servicios Existentes.. o. Anejo nº9: Servicios Afectados.. o. Anejo nº10: Cálculo de Estructura.. o. Anejo nº11: Saneamiento.. o. Anejo nº12: Instalación Eléctrica.. o. Anejo nº1 : Trazado de Campos.. o. Anejo nº1 : Gestión de Residuos.. o. Anejo nº1 : Estudio de Seguridad y Salud.. o. Anejo nº1 : Justificación de Precios.. o. Anejo nº1 : Revisión de Precios.. o. Anejo nº1 : Legislación y Normativa.. o. Anejo nº : Clasificación del Contratista.. o. Anejo nº2 : Plan de Obra.. o. Anejo nº2 : Presupuesto para el Conocimiento de la Administración. o. Anejo nº2 : Reportaje Fotográfico. ALBERTO CASTRO LANTES.

(3) UNIVERSIDADE DA CORUÑA. Documento Nº 2. Planos 1.. pa a. CONSTRUCCIÓN DE UNA CUBIERTA Y. ESCOLA TÉCNICA SUPERIOR DE ENXEÑEIROS. REHABILITACIÓN DEL PARQUE O LAMEIRO. Documento Nº 3. Pliego de Prescripciones Técnicas Particulares. to.. 1.. Definición y alcance del pliego.. 1.1. Situación. a. 2.. Descripción de las obras.. 1.2. Situación. a. 3.. Proceso constructivo.. 4.. Condiciones de los materiales.. 5.. Condiciones para la ejecución, medición y valoración de las unidades de obra.. 6.. Disposiciones generales.. t a. a o. 2.. t t a pa t o a ta. ta. Documento Nº 4. Presupuesto. ado t o 3.. t. po. t a.. 3.1.. a a o. .. 3.2. Planta c. ta. 3.3.. ta. a ta. .. 1.. Mediciones. 2.. Cuadro de Precios Nº1.. 3.. Cuadro de precios Nº 2.. 4.. Presupuesto.. 5.. Resumen del presupuesto.. ado t o. po. p. ta. p. ta. p. ta. ta 4.. DE CAMIÑOS, CANLES E PORTOS. o. ta a o a a. to. a a. to a. ÍNDICE GENERAL DEL PROYECTO. ALBERTO CASTRO LANTES.

(4) N. Zona de actuación de las Obras le Cal. Cal. le. Cue sta. de. la. Ta. pia. Paseo Marítimo. ción. stitu. Con. Cal. le. Pol. ígon. Pas. eo. M. ar. ítim. o. o. le Cal e pl. Tem. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Situación Inicial. Escala 1/5000. Nº de plano 1 EMPLAZAMIENTO: 1 de 4. Fecha Octubre 2019.

(5) 15.54. 1 0B. III. CO. 17.40. I. I. 1I. 1J. 10C. 1K. 7. 17.70. 19.46. CO. I. CO CO. I. 16.39. SS+II. SS+II N. LUZ. MARQUESINA. I. COLUMPIO. II+I. II. CO. FUENTE. CONTENEDORES. 15. 13. 11. 12. 14. I. 20 POR. 16. O. RUA LAMEIR. II. 18 Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Situación Inicial. Escala 1/300. Nº de plano 2 EMPLAZAMIENTO 2 de 4. Fecha Octubre 2019.

(6) 15.54. 10 B. III. CO. 17.40. I. 1I. 1J. 10C. 1K. 7. 17.70. 19.46. CO. I. CO CO. I. 16.39. SS+II. SS+II N. A. ENIA. CALIST. B'. I. II. A'. APARCADERO. II+I. CO. B. BICIS. CONTENEDORES. 15. 13. 11. 12. 14. I. 20. POR. 16. O. RUA LAMEIR. II. 18 Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Situación Final. Nº de plano 3. Escala 1/300. EMPLAZAMIENTO 3 de 4. Fecha Octubre 2019.

(7) A - A'. mark shepherd. B - B'. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Secciones. Escala 1/250. Nº de plano 4 EMPLAZAMIENTO 4 de 4. Fecha Octubre 2019.

(8) 17.70 N. B1 ENIA. P2. CALIST. P1. B3. P4. APARCADERO CONTENEDORES. BICIS. B2. P6. 11. P5. 14 552537,432. 4796451,651. 19.350. P4. 552540,209. 4796416,782. 18.335. P5. 552516,518. 4796479,519. 20.150. P6. 552529,172. 4796375,703. 16.850. B1. 552556,403. 4796468,982. 19.600. B2. 552529,992. 4796421,602. 18.520. B3. 552548,948. 4796388,675. 18.050. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. II+I. 18.215. P3. POR. 4796416,102. CO. 552559,105. CO. 19.450. P2. 18.63. Cota (m). 4796458,056. -I+POR. Y (m). 552554,105. II. X (m). P1. 20.97. II. Punto/Base. 18. Punto. Base. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Replanteo. Escala 1/300. Nº de plano 5 ARQUITECTURA 1 de 4. 17.30. Leyenda. 20 POR. 16. O RUA LAMEIR. Fecha. Octubre 2019. 13. I. II. P3.

(9) Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Planta Cubierta. Escala. Nº de plano. Fecha. 6 1/150. ARQUITECTURA 2 de 4. Octubre 2019.

(10) 10274 5732 400. 5900. 400. 5900. 400. 5900. 400. 5900. 400. 5900. 400. 5900. 400. 5900. 400. 44300. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Alzado. Nº de plano 7. Escala 1/150. ARQUITECTURA 3 de 4. Fecha Octubre 2019.

(11) VIGA ARMADA 600X400. IPE 200. 0 0,0 R1. R1 0,0 0. R32,00. IPE 200. IPE 200. IPE 200 IPE 200. IPE 200. IPE 200. IPE 200. PERFIL RECTANGULAR HUECO DE CANTO VARIABLE. 200X400X10 - 400X400X10. IPE 200. PERFIL RECTANGULAR HUECO DE CANTO VARIABLE. 200X400X10 - 400X400X10. IPE 200. PERFIL TUBULAR CHS 100X3. PERFIL TUBULAR CHS 100X3. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Pórtico Tipo. Escala. Nº de plano. Fecha. 8 1/100. ARQUITECTURA 4 de 4. Octubre 2019.

(12) 17.40. 17.70. N. - 0.7 m - 0.7 m - 0.7 m - 0.7 m. - 0.7 m. - 0.7 m - 0.8 m. - 0.7 m. LUZ. - 0.8 m. - 0.7 m. - 0.8 m - 0.8 m - 0.8 m - 0.8 m. - 0.7 m. - 0.7 m. I. II. - 0.7 m. 13. 11. - 0.8 m - 0.8 m. - 0.7 m. - 0.8 m - 0.8 m. 18.63. 17.30. Cota -0,30 m. ESCALA 1:600. Cota -0,80 m. ESCALA 1:300. DIRECCIONES DE SEGURIDAD Y SALUD. DETALLE TALUD. Cota -0.3 (Explanación) 0,30. Variable. Cota 0. - 0.7 m. Cota -0,70 m. Pavimento Antigolpes. DETALLE ZANJA TIPO. - 0.7 m. - 0.7 m. - 0.7 m. II+I. Césped. - 0.7 m. - 0.7 m. 19.60. Pavimento Hormigón. - 0.7 m. - 0.8 m - 0.7 m. -I+II+I. CO. POR. 20.97. -I+POR. II. II. 18. CO. - 0.8 m. 20 POR. 16. O. RUA LAMEIR. ≤. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Excavación. Escala 1/300. Nº de plano 9 ESTRUCTURA 1 de 9. Fecha Octubre 2019.

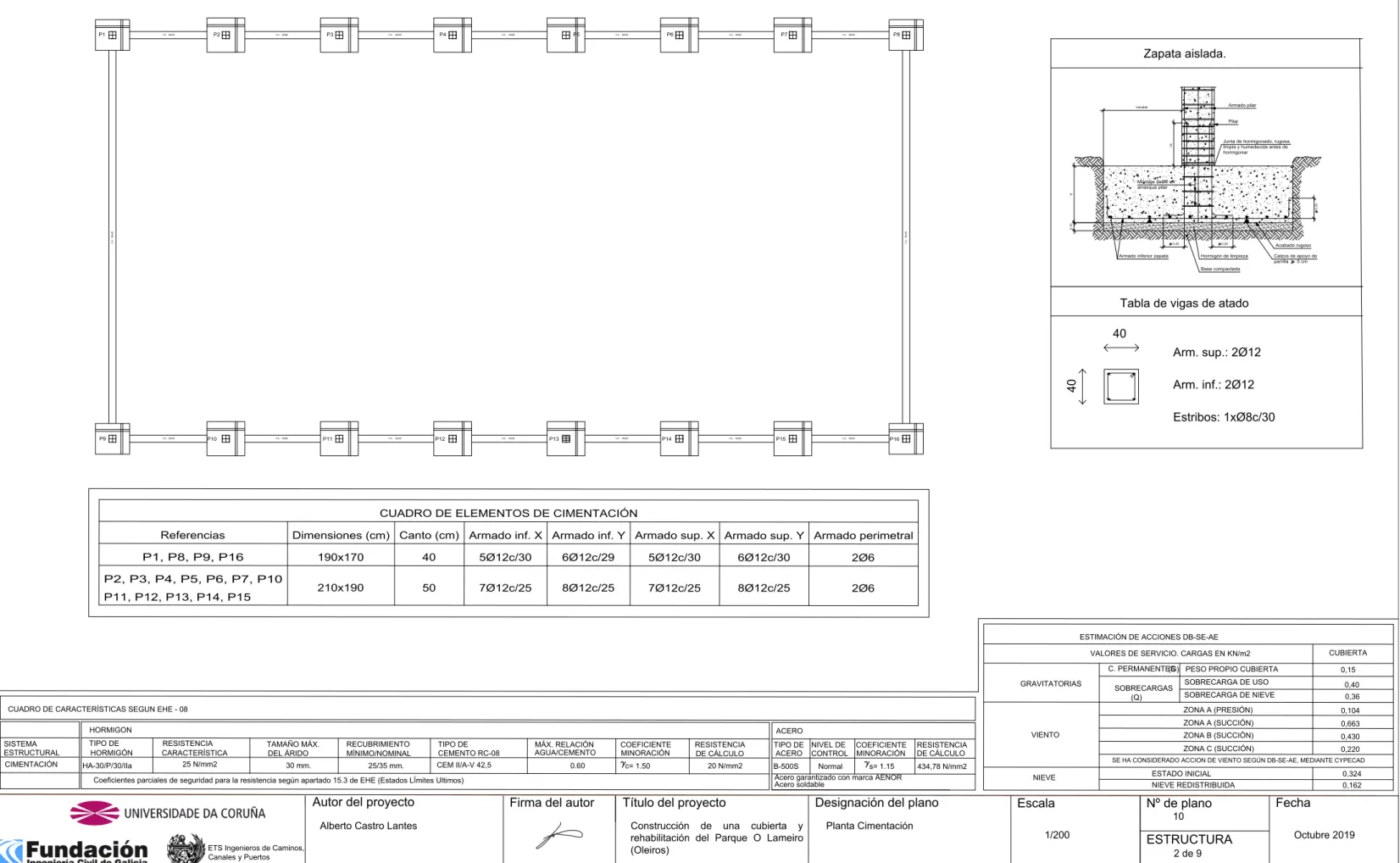

(13) P1. V.A. 40x40. P2. P3. V.A. 40x40. V.A.. P4. 40x40. V.A.. P5. 40x40. P6. V.A. 40x40. V.A. 40x40. P7. P8. V.A. 40x40. Zapata aislada.. Armado pilar. Variable. Pilar. Lb. Junta de hormigonado, rugosa, limpia y humedecida antes de hormigonar. V.A. 40x40. V.A. 40x40. 0.10. 0.20. H. Montaje 3eØ6 en arranque pilar. 0.20. 0.20. Armado inferior zapata. Hormigón de limpieza. Acabado rugoso Calzos de apoyo de parrilla 5 cm. Base compactada. Tabla de vigas de atado 40 Arm. sup.: 2Ø12 40. Arm. inf.: 2Ø12 Estribos: 1xØ8c/30. P9. V.A. 40x40. P10. P11. V.A. 40x40. V.A.. 40x40. P12. V.A.. 40x40. P13. P14. V.A. 40x40. V.A. 40x40. P15. P16. V.A. 40x40. CUADRO DE ELEMENTOS DE CIMENTACIÓN. Referencias. Dimensiones (cm) Canto (cm) Armado inf. X Armado inf. Y Armado sup. X Armado sup. Y Armado perimetral. P1, P8, P9, P16 P2, P3, P4, P5, P6, P7, P10 P11, P12, P13, P14, P15. 190x170. 40. 5Ø12c/30. 6Ø12c/29. 5Ø12c/30. 6Ø12c/30. 2Ø6. 210x190. 50. 7Ø12c/25. 8Ø12c/25. 7Ø12c/25. 8Ø12c/25. 2Ø6. ESTIMACIÓN DE ACCIONES DB-SE-AE CUBIERTA. VALORES DE SERVICIO. CARGAS EN KN/m2. C. PERMANENTES (G) PESO PROPIO CUBIERTA GRAVITATORIAS. CUADRO DE CARACTERÍSTICAS SEGUN EHE - 08 HORMIGON SISTEMA ESTRUCTURAL CIMENTACIÓN. TIPO DE HORMIGÓN HA-30/P/30/IIa. ACERO RESISTENCIA CARACTERÍSTICA 25 N/mm2. TAMAÑO MÁX. DEL ÁRIDO. 30 mm.. RECUBRIMIENTO MÍNIMO/NOMINAL 25/35 mm.. TIPO DE CEMENTO RC-08 CEM II/A-V 42,5. MÁX. RELACIÓN AGUA/CEMENTO 0.60. COEFICIENTE MINORACIÓN. c= 1.50. RESISTENCIA DE CÁLCULO 20 N/mm2. Coeficientes parciales de seguridad para la resistencia según apartado 15.3 de EHE (Estados LÍmites Ultimos). Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. VIENTO. TIPO DE NIVEL DE ACERO CONTROL. COEFICIENTE MINORACIÓN. B-500S Normal s= 1.15 Acero garantizado con marca AENOR Acero soldable. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). RESISTENCIA DE CÁLCULO. Planta Cimentación. 0,40. SOBRECARGA DE NIEVE. 0,36. ZONA A (PRESIÓN). 0,104. ZONA A (SUCCIÓN). 0,663. ZONA B (SUCCIÓN). 0,430. ZONA C (SUCCIÓN). 0,220. SE HA CONSIDERADO ACCION DE VIENTO SEGÚN DB-SE-AE, MEDIANTE CYPECAD. 434,78 N/mm2. Designación del plano. 0,15. SOBRECARGA DE USO. SOBRECARGAS (Q). NIEVE. Escala. ESTADO INICIAL NIEVE REDISTRIBUIDA. Nº de plano. 0,324 0,162. Fecha. 10 1/200. ESTRUCTURA 2 de 9. Octubre 2019.

(14) P1. P2. P3. CORREAS IPE 200. P4. P5. P6. P7. P8. CORREAS IPE 200. CORREAS IPE 200. PÓRTICO 8. VIGA ARMADA 600. PÓRTICO 7. VIGA ARMADA 600. CORREAS IPE 200. PÓRTICO 6. VIGA ARMADA 600. PÓRTICO 5. VIGA ARMADA 600. PÓRTICO 4. VIGA ARMADA 600. PÓRTICO 3. VIGA ARMADA 600. PÓRTICO 2. VIGA ARMADA 600. PÓRTICO 1. VIGA ARMADA. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200 P9. P10. P11. P12. P13. P14. P15. P16. CORREAS IPE 200. ESTIMACIÓN DE ACCIONES DB-SE-AE VALORES DE SERVICIO. CARGAS EN KN/m2 C. PERMANENTES (G). GRAVITATORIAS. SOBRECARGAS (Q). PESO PROPIO CUBIERTA. SOBRECARGA DE USO SOBRECARGA DE NIEVE ZONA A (PRESIÓN) ZONA A (SUCCIÓN). VIENTO. ZONA B (SUCCIÓN). ZONA C (SUCCIÓN). CUBIERTA. MATERIAL CUBRICIÓN. PANEL TIPO SANDWICH. 0,15 0,40 0,36 0,104 0,663 0,430 0,220. Tapajuntas. Tapajuntas. Amarre paneles. Amarre paneles. SE HA CONSIDERADO ACCION DE VIENTO SEGÚN DB-SE-AE, MEDIANTE CYPECAD. NIEVE. 0,324 0,162. ESTADO INICIAL NIEVE REDISTRIBUIDA. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Panel nervado. Firma del autor. Correa madera. Panel traslucido. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Panel nervado. Designación del plano Planta Cubierta. Panel nervado. Panel traslucido. Escala. Panel traslucido. Panel nervado. Nº de plano. Fecha. 11 1/200. ESTRUCTURA 3 de 9. Octubre 2019.

(15) CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. CORREAS IPE 200. Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. P5 P13. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). P6 P11. Designación del plano Alzado. CORREAS IPE 200. P7 P15. Escala 1/150. CORREAS IPE 200. CORREAS IPE 200. PÓRTICO 8. VIGA ARMADA 600. Autor del proyecto. P4 P12. CORREAS IPE 200. CORREAS IPE 200. PÓRTICO 7. VIGA ARMADA 600. P3 P11. CORREAS IPE 200. CORREAS IPE 200. PÓRTICO 6. VIGA ARMADA 600. P2 P10. CORREAS IPE 200. CORREAS IPE 200. PÓRTICO 5. VIGA ARMADA 600. CORREAS IPE 200. CORREAS IPE 200. PÓRTICO 4. VIGA ARMADA 600. CORREAS IPE 200. CORREAS IPE 200. PÓRTICO 3. VIGA ARMADA 600. CORREAS IPE 200. PÓRTICO 2. VIGA ARMADA 600. PÓRTICO 1. VIGA ARMADA 600 P1 P9. CORREAS IPE 200. P8 P16. Nº de plano 12 ESTRUCTURA 4 de 9. Fecha Octubre 2019.

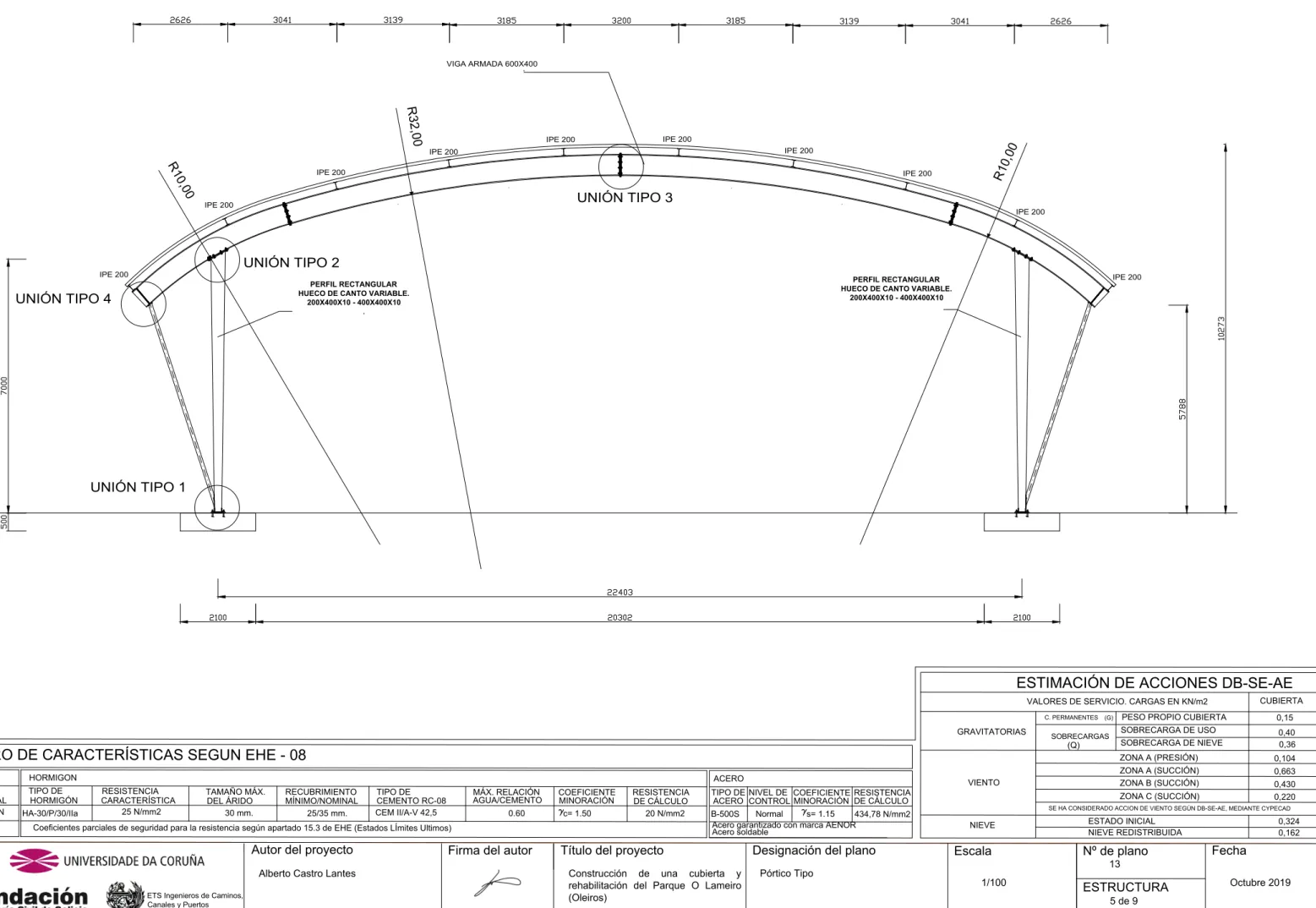

(16) VIGA ARMADA 600X400. 0. IPE 200. 0 0,0 R1. IPE 200. IPE 200. R1 0,0. R32,00. IPE 200. IPE 200 IPE 200. UNIÓN TIPO 3. IPE 200. IPE 200. UNIÓN TIPO 2 IPE 200. UNIÓN TIPO 4. IPE 200. PERFIL RECTANGULAR HUECO DE CANTO VARIABLE. 200X400X10 - 400X400X10. PERFIL RECTANGULAR HUECO DE CANTO VARIABLE. 200X400X10 - 400X400X10. UNIÓN TIPO 1. ESTIMACIÓN DE ACCIONES DB-SE-AE CUBIERTA. VALORES DE SERVICIO. CARGAS EN KN/m2 C. PERMANENTES. GRAVITATORIAS. (Q). CUADRO DE CARACTERÍSTICAS SEGUN EHE - 08 HORMIGON SISTEMA ESTRUCTURAL CIMENTACIÓN. TIPO DE HORMIGÓN HA-30/P/30/IIa. ACERO. RESISTENCIA CARACTERÍSTICA 25 N/mm2. TAMAÑO MÁX. DEL ÁRIDO 30 mm.. RECUBRIMIENTO MÍNIMO/NOMINAL 25/35 mm.. TIPO DE CEMENTO RC-08 CEM II/A-V 42,5. MÁX. RELACIÓN AGUA/CEMENTO 0.60. COEFICIENTE MINORACIÓN c= 1.50. RESISTENCIA DE CÁLCULO 20 N/mm2. Coeficientes parciales de seguridad para la resistencia según apartado 15.3 de EHE (Estados LÍmites Ultimos). Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. (G). SOBRECARGAS. Firma del autor. VIENTO. TIPO DE NIVEL DE COEFICIENTE RESISTENCIA ACERO CONTROL MINORACIÓN DE CÁLCULO B-500S Normal s= 1.15 434,78 N/mm2 Acero garantizado con marca AENOR Acero soldable. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Pórtico Tipo. PESO PROPIO CUBIERTA. 0,15. SOBRECARGA DE USO SOBRECARGA DE NIEVE. 0,40 0,36. ZONA A (PRESIÓN). 0,104. ZONA A (SUCCIÓN) ZONA B (SUCCIÓN). 0,663 0,430 0,220. ZONA C (SUCCIÓN). SE HA CONSIDERADO ACCION DE VIENTO SEGÚN DB-SE-AE, MEDIANTE CYPECAD. NIEVE. Escala. ESTADO INICIAL NIEVE REDISTRIBUIDA. Nº de plano. 0,324 0,162. Fecha. 13 1/100. ESTRUCTURA 5 de 9. Octubre 2019.

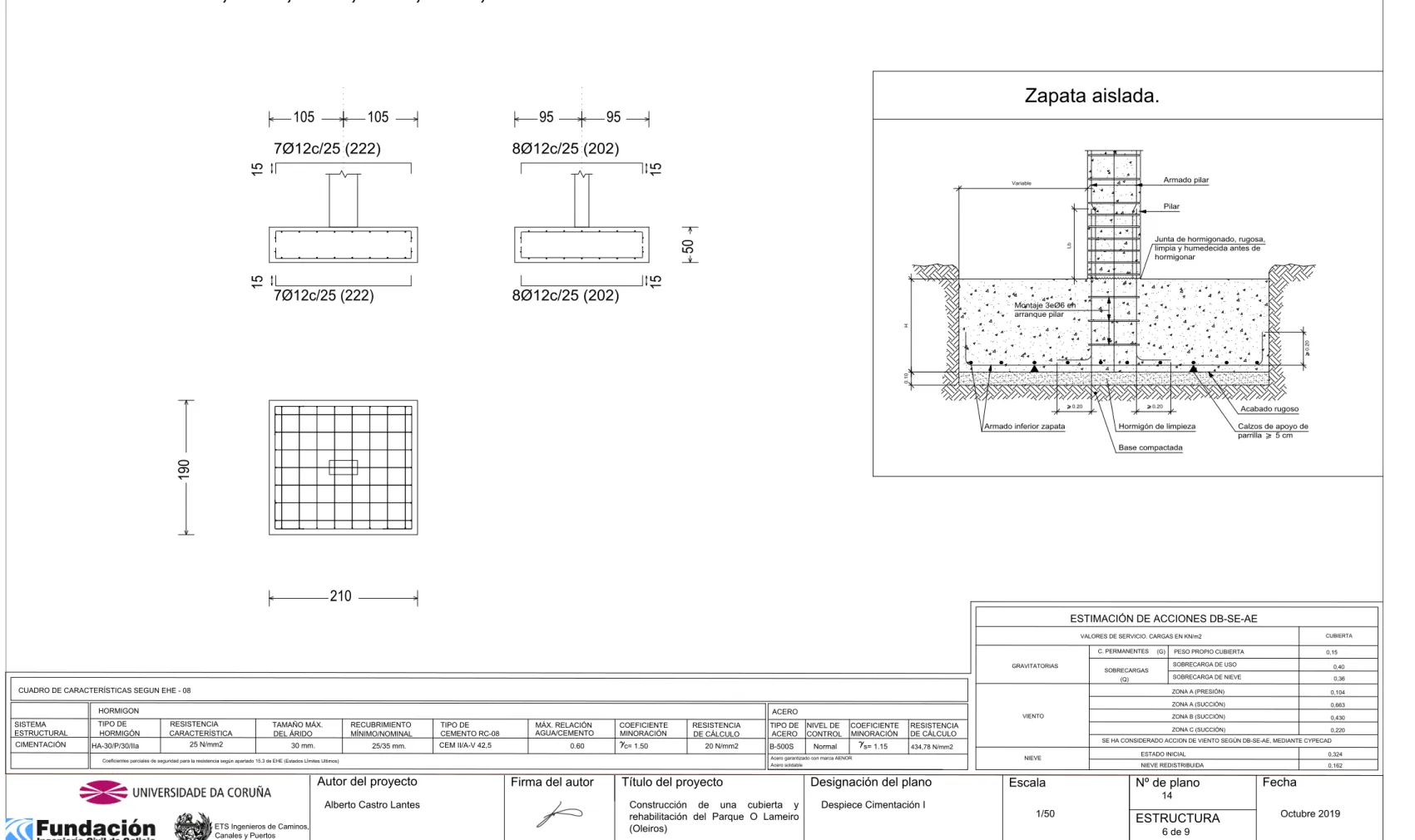

(17) P2, P3, P4, P5, P6, P7, P10, P11, P12, P13, P14, P15. Zapata aislada. 105. 105. 95. 15. 8Ø12c/25 (202). 15. 7Ø12c/25 (222). 95. Armado pilar. Variable. 8Ø12c/25 (202). Lb. Montaje 3eØ6 en arranque pilar. 0.10. 0.20. H. 7Ø12c/25 (222). Junta de hormigonado, rugosa, limpia y humedecida antes de hormigonar. 15. 15. 50. Pilar. 0.20. Armado inferior zapata. 0.20. Acabado rugoso. Hormigón de limpieza. Calzos de apoyo de parrilla 5 cm. 190. Base compactada. 210 ESTIMACIÓN DE ACCIONES DB-SE-AE CUBIERTA. VALORES DE SERVICIO. CARGAS EN KN/m2 C. PERMANENTES GRAVITATORIAS. (G). PESO PROPIO CUBIERTA. HORMIGON SISTEMA ESTRUCTURAL. CIMENTACIÓN. TIPO DE HORMIGÓN HA-30/P/30/IIa. ACERO RESISTENCIA CARACTERÍSTICA 25 N/mm2. TAMAÑO MÁX. DEL ÁRIDO. RECUBRIMIENTO MÍNIMO/NOMINAL. 30 mm.. 25/35 mm.. TIPO DE CEMENTO RC-08. CEM II/A-V 42,5. MÁX. RELACIÓN AGUA/CEMENTO 0.60. COEFICIENTE MINORACIÓN c= 1.50. RESISTENCIA DE CÁLCULO 20 N/mm2. Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. B-500S. NIVEL DE CONTROL. COEFICIENTE MINORACIÓN. Normal. s= 1.15. RESISTENCIA DE CÁLCULO. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Despiece Cimentación I. 0,36. ZONA A (PRESIÓN). 0,104. ZONA A (SUCCIÓN). 0,663. ZONA B (SUCCIÓN). 0,430. ZONA C (SUCCIÓN). 0,220. SE HA CONSIDERADO ACCION DE VIENTO SEGÚN DB-SE-AE, MEDIANTE CYPECAD. 434,78 N/mm2. Acero garantizado con marca AENOR Acero soldable. Coeficientes parciales de seguridad para la resistencia según apartado 15.3 de EHE (Estados LÍmites Ultimos). Autor del proyecto. TIPO DE ACERO. VIENTO. 0,40. SOBRECARGA DE NIEVE. (Q). CUADRO DE CARACTERÍSTICAS SEGUN EHE - 08. 0,15. SOBRECARGA DE USO. SOBRECARGAS. NIEVE. Escala. ESTADO INICIAL. 0,324. NIEVE REDISTRIBUIDA. 0,162. Nº de plano. Fecha. 14 1/50. ESTRUCTURA 6 de 9. Octubre 2019.

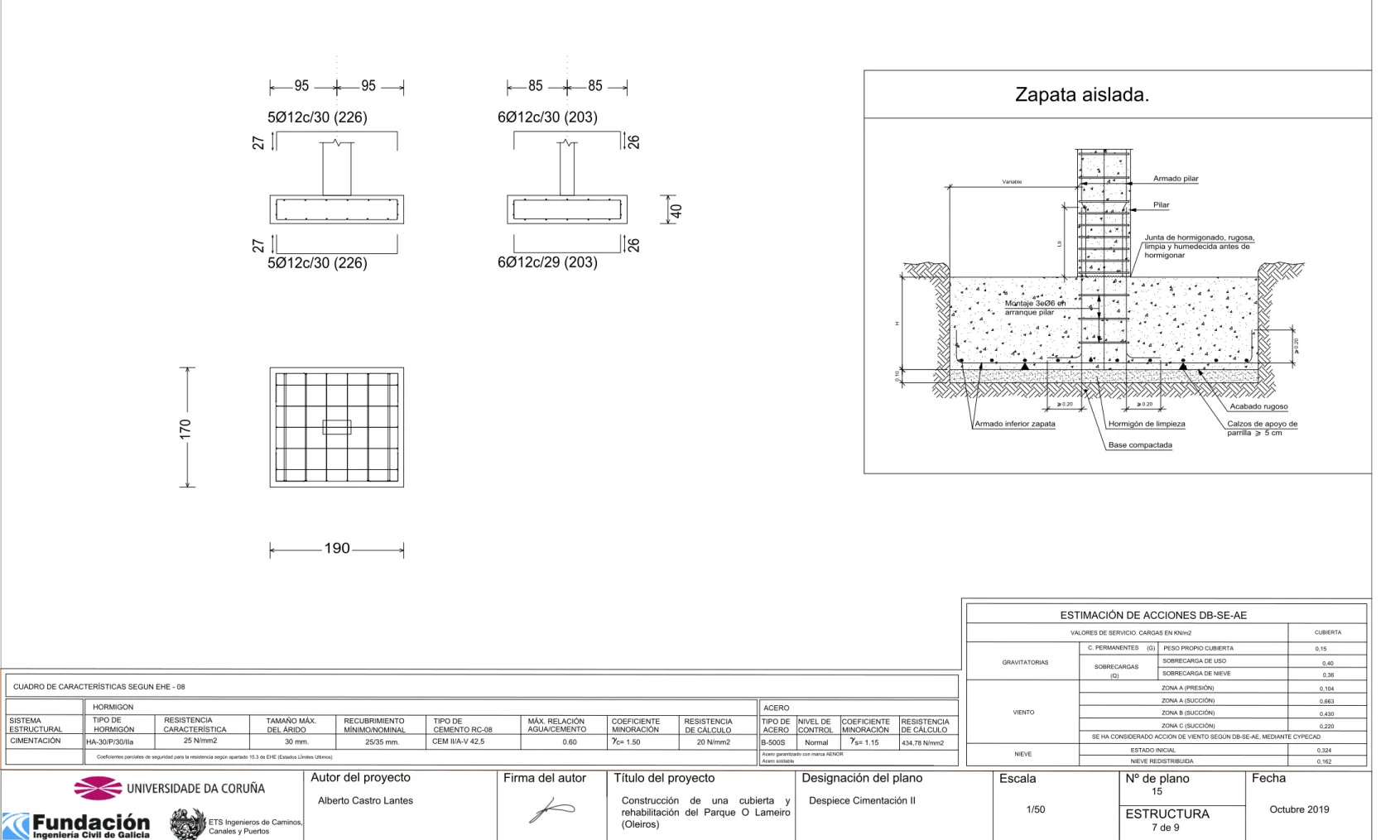

(18) P1, P8, P9 y P16. 95. 95. 85. 85. Zapata aislada.. 6Ø12c/30 (203). 27. 26. 5Ø12c/30 (226). Armado pilar. Variable. Junta de hormigonado, rugosa, limpia y humedecida antes de hormigonar. Lb. 27. 26. 40. Pilar. 6Ø12c/29 (203). 5Ø12c/30 (226). 0.10. 0.20. H. Montaje 3eØ6 en arranque pilar. 170. 0.20. Armado inferior zapata. 0.20. Acabado rugoso. Hormigón de limpieza. Calzos de apoyo de parrilla 5 cm. Base compactada. 190. ESTIMACIÓN DE ACCIONES DB-SE-AE CUBIERTA. VALORES DE SERVICIO. CARGAS EN KN/m2 C. PERMANENTES GRAVITATORIAS. (G). PESO PROPIO CUBIERTA. HORMIGON SISTEMA ESTRUCTURAL. CIMENTACIÓN. TIPO DE HORMIGÓN HA-30/P/30/IIa. ACERO RESISTENCIA CARACTERÍSTICA 25 N/mm2. TAMAÑO MÁX. DEL ÁRIDO. RECUBRIMIENTO MÍNIMO/NOMINAL. 30 mm.. 25/35 mm.. TIPO DE CEMENTO RC-08. CEM II/A-V 42,5. MÁX. RELACIÓN AGUA/CEMENTO 0.60. COEFICIENTE MINORACIÓN c= 1.50. RESISTENCIA DE CÁLCULO 20 N/mm2. Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. B-500S. NIVEL DE CONTROL. COEFICIENTE MINORACIÓN. Normal. s= 1.15. RESISTENCIA DE CÁLCULO. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Despiece Cimentación II. 0,36. ZONA A (PRESIÓN). 0,104. ZONA A (SUCCIÓN). 0,663. ZONA B (SUCCIÓN). 0,430. ZONA C (SUCCIÓN). 0,220. SE HA CONSIDERADO ACCION DE VIENTO SEGÚN DB-SE-AE, MEDIANTE CYPECAD. 434,78 N/mm2. Acero garantizado con marca AENOR Acero soldable. Coeficientes parciales de seguridad para la resistencia según apartado 15.3 de EHE (Estados LÍmites Ultimos). Autor del proyecto. TIPO DE ACERO. VIENTO. 0,40. SOBRECARGA DE NIEVE. (Q). CUADRO DE CARACTERÍSTICAS SEGUN EHE - 08. 0,15. SOBRECARGA DE USO. SOBRECARGAS. NIEVE. Escala. ESTADO INICIAL. 0,324. NIEVE REDISTRIBUIDA. 0,162. Nº de plano. Fecha. 15 1/50. ESTRUCTURA 7 de 9. Octubre 2019.

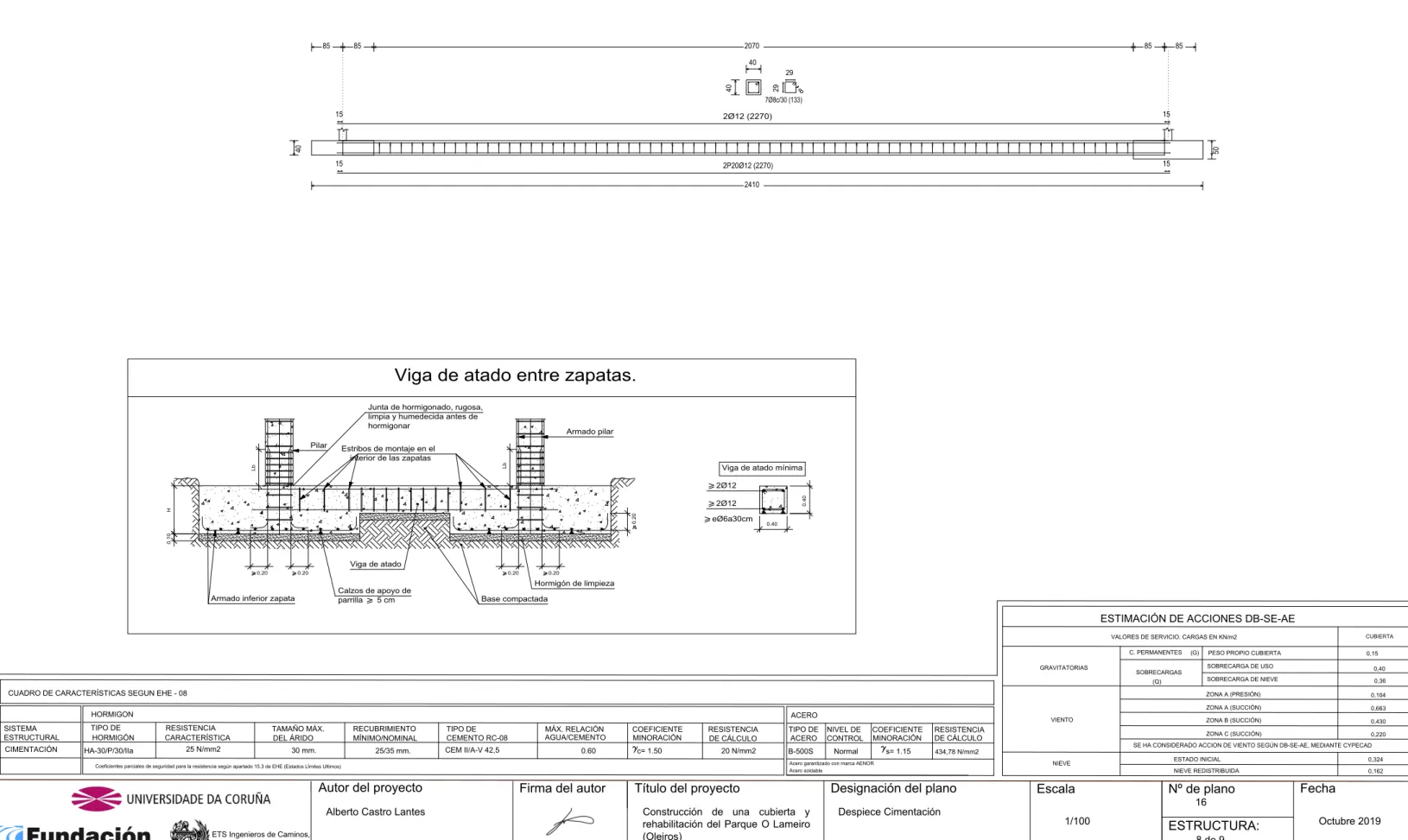

(19) VIGA ATADO (P1-P2),(P2-P3),(P3-P4),(P4-5),(P5-P6),(P6-P7),(P7-P8) (P8-P9),(P9-P10),(P10-P11),(P11.P12),P(12-P13),(P13-P14),(P14-P15) Y (P15-P16). 85. 85. 2070. 85. 85. 40. 8. 29. 40. 29 7Ø8c/30 (133). 2Ø12 (2270). 15. 15. 2P20Ø12 (2270). 15. 50. 40. 15. 2410. Viga de atado entre zapatas. Junta de hormigonado, rugosa, limpia y humedecida antes de hormigonar Pilar. Armado pilar. Lb. Lb. Estribos de montaje en el interior de las zapatas Viga de atado mínima. 0.40. 2Ø12. 0.20. H. 2Ø12 0.40. 0.10. eØ6a30cm. Viga de atado 0.20. 0.20. 0.20. Calzos de apoyo de parrilla 5 cm. Armado inferior zapata. 0.20. Hormigón de limpieza Base compactada. ESTIMACIÓN DE ACCIONES DB-SE-AE CUBIERTA. VALORES DE SERVICIO. CARGAS EN KN/m2 C. PERMANENTES GRAVITATORIAS. (G). PESO PROPIO CUBIERTA. HORMIGON SISTEMA ESTRUCTURAL. CIMENTACIÓN. TIPO DE HORMIGÓN HA-30/P/30/IIa. ACERO RESISTENCIA CARACTERÍSTICA 25 N/mm2. TAMAÑO MÁX. DEL ÁRIDO. RECUBRIMIENTO MÍNIMO/NOMINAL. 30 mm.. 25/35 mm.. TIPO DE CEMENTO RC-08 CEM II/A-V 42,5. MÁX. RELACIÓN AGUA/CEMENTO. 0.60. COEFICIENTE MINORACIÓN c= 1.50. RESISTENCIA DE CÁLCULO 20 N/mm2. Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. B-500S. NIVEL DE CONTROL. COEFICIENTE MINORACIÓN. Normal. s= 1.15. RESISTENCIA DE CÁLCULO. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Despiece Cimentación. 0,36. ZONA A (PRESIÓN). 0,104. ZONA A (SUCCIÓN). 0,663. ZONA B (SUCCIÓN). 0,430. ZONA C (SUCCIÓN). 0,220. SE HA CONSIDERADO ACCION DE VIENTO SEGÚN DB-SE-AE, MEDIANTE CYPECAD. 434,78 N/mm2. Acero garantizado con marca AENOR Acero soldable. Coeficientes parciales de seguridad para la resistencia según apartado 15.3 de EHE (Estados LÍmites Ultimos). Autor del proyecto. TIPO DE ACERO. VIENTO. 0,40. SOBRECARGA DE NIEVE. (Q). CUADRO DE CARACTERÍSTICAS SEGUN EHE - 08. 0,15. SOBRECARGA DE USO. SOBRECARGAS. NIEVE. Escala. ESTADO INICIAL. 0,324. NIEVE REDISTRIBUIDA. 0,162. Nº de plano. Fecha. 16 1/100. ESTRUCTURA: 8 de 9. Octubre 2019.

(20) UNIÓN TIPO 1. UNIÓN TIPO 2 8. 8. Rigidizadores x - x (e = 6 mm) Taladros Ø 6mm. Pilar Uniones. Pilar Uniones A. A. A. Pilar 400: Chapa frontal (e = 20mm). A. 4 4. Sección A - A. Placa Base 600x400x30. Alzado. (6) ISO 4014-M24x90-8.8 ISO 4032-M24-8 2 ISO 7089-24-200 HV. Vista lateral. B. Placa Base 600x400x30. Viga 600. Chapa 650x400x20. 8 180 8 180. Rigidizador 586x190x20 Pernos de anclaje 4 Ø 25 11. Placa Base 600x400x30. 4 4. 546 546. 4 180 4 180. 8 8. 180 180. 5.2. 1. Viga 600. A. Hormigón HA-25, Yc=1,5 Orientar anclaje al centro de la placa. A. Pilar 400x400. Pilar 400x400. Anclaje de los pernos Ø 25, B 400 S, Ys = 1.15 (corrugado). Sección B - B B. Sección A - A. 19 %. Rigidizador 566x190x20. Rigidizador 586x190x20. 546 546. 4 4. Mortero de nivelación 20 mm. 4. 8 180 8 180. Rigidizador 566x190x20. Alzado. UNIÓN TIPO 4. A. B. UNIÓN TIPO 3. 18,88 %. EN 14399-3-M24x85-10.9-HR (8) EN 14399-3-M24-10-HR Pret 2 EN 14399-6-24 Viga 18,88 %. Sección A-A. 600. Rigidizador 8 180 8 180. 586x190x20 Viga 600. Viga 600. Chapa 445x660x22. Rigidizador 586x190x20. B. A. Rigidizador 586x190x20. 546 546. 4 4. 546 546. 4 180 4 180. 8 8. 180 180. 4 4. Chapas frontales (e = 22 mm). B. A. 8 taladros Ø 26 mm. 180 8 8 180 180 88 180. Alzado 4. Tornapuntas Viga 600. 11. Viga 600. B. Sección B-B. A. CHS 100,0x3,0. 11. 4. 5 5. 5 5. 536 536. 536 536. Tornapuntas Chapa 445x660x22. 11. Chapa 445x660x22. Sección A - A. CHS 100,0x3,0. Sección B - B. Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. 11. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Detalle Uniones. Escala. Nº de plano. Fecha. 17 1/40. ESTRUCTURA 9 de 9. Octubre 2019.

(21) 15.54. 10B. III. CO. 17.40. 1J. 10C. 1K. 7. 17.70. 19.46. CO. I. CO CO. I. 16.39. SS+II. SS+II N. Arqueta 0,6 x 0,6 cm. ENIA. Arqueta 0,6 x 0,6 cm. IS. I. II. O BIC APARCADER. II+I. CALIST. Arqueta 0,6 x 0,6 cm. CO. I. 1I. Arqueta 0,6 x 0,6 cm. Leyenda. 13. 11. Colector Ø 0,2 m. 16 I. O RUA LAMEIR. II. 18 Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Arqueta 0,6 x 0,6 cm. 20. POR. 12. 14. Red Principal de Desagüe. Autor del proyecto. 15. CONTENEDORES. Designación del plano Sanamiento I. Red Principal de Desagüe Escala 1/300. Nº de plano 18 INSTALACIONES 1 de 3. Fecha Octubre 2019.

(22) 15.54. 10B. III. 10C. 17.40. 1J. 1K. 7. 17.70. 19.46. CO. I. CO CO. CO. I. 16.39. SS+II. SS+II N. I x 15 cm Canalón 20. ENIA. CALIST. x 15 cm Canalón 20. IS. O BIC APARCADER. II. CO. Bajante de pluviales Ø 75 mm. I. Bajante de pluviales Ø 75 mm. CONTENEDORES. Leyenda. II+I. Bajante de pluviales Ø 75 mm. 15. 1I. Bajante de pluviales Ø 75 mm. 13. 11. 12. 14. Canalón 20 x 15 cm. I. II. 18 Autor del proyecto Alberto Castro Lantes ETS Ingenieros de Caminos, Canales y Puertos. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Bajante de Pluviales Ø 75 mm. 20. POR. 16. O RUA LAMEIR. Designación del plano Saneamiento II. Dirección de caída del agua Escala 1/300. Nº de plano 19 SANEAMIENTO 2 de 3. Fecha Octubre 2019.

(23) 15.54. CO CO. I. 5. 17.40. I. 1I. 1J. 1K. 19.94. -I+II+I. 7. 17.70. 19.46. CO. N. II. 13. 10. 11. 12. 20.97. CO. CO. CO. Autor del proyecto Alberto Castro Lantes. Firma del autor. Título del proyecto Construcción de una cubierta y rehabilitación del Parque O Lameiro (Oleiros). Designación del plano Iluminación. POR Escala. 1/300. Nº de plano 20 INSTALACIONES 3 de 3. 17.30. -I+POR. II. II. 18. CO. 20. II+I. I. I. I. 16. Punto de Luz. ETS Ingenieros de Caminos, Canales y Puertos. O 18.63. III. 14. RUA LAMEIR. POR. 9. 8. CONTENEDORES. Leyenda. Toma de Tierra y Cuadro General. BICIS. Fecha Octubre 2019. II+I. APARCADERO. I. Punto de Luz Marca: PHILIPS o similar Lámpara: LED360 -4S Color: 830 Flujo Luminoso: 36.000 lm Potencia: 300W Dimensiones: 0.56x0.58x0.095 m NºLuminarias: 36. CO. 21.93. 1E. 1F. 1G. 1H. ENIA CALIST.
