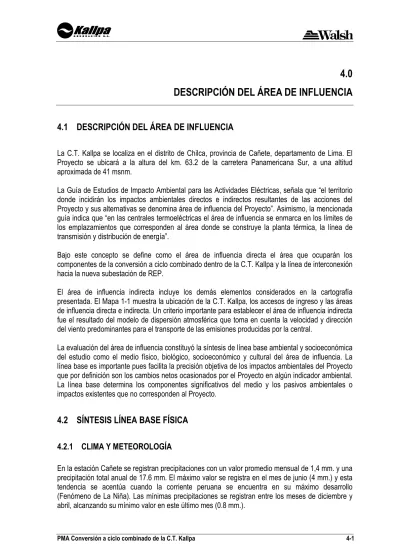

PMA Conversión a ciclo combinado de la C.T. Kallpa 4-1
4.0
DESCRIPCIÓN DEL ÁREA DE INFLUENCIA
4.1 DESCRIPCIÓN DEL ÁREA DE INFLUENCIA
La C.T. Kallpa se localiza en el distrito de Chilca, provincia de Cañete, departamento de Lima. El Proyecto se ubicará a la altura del km. 63.2 de la carretera Panamericana Sur, a una altitud aproximada de 41 msnm.
La Guía de Estudios de Impacto Ambiental para las Actividades Eléctricas, señala que “el territorio donde incidirán los impactos ambientales directos e indirectos resultantes de las acciones del Proyecto y sus alternativas se denomina área de influencia del Proyecto”. Asimismo, la mencionada guía indica que “en las centrales termoeléctricas el área de influencia se enmarca en los límites de los emplazamientos que corresponden al área donde se construye la planta térmica, la línea de transmisión y distribución de energía”.
Bajo este concepto se define como el área de influencia directa el área que ocuparán los componentes de la conversión a ciclo combinado dentro de la C.T. Kallpa y la línea de interconexión hacia la nueva subestación de REP.
El área de influencia indirecta incluye los demás elementos considerados en la cartografía presentada. El Mapa 1-1 muestra la ubicación de la C.T. Kallpa, los accesos de ingreso y las áreas de influencia directa e indirecta. Un criterio importante para establecer el área de influencia indirecta fue el resultado del modelo de dispersión atmosférica que toma en cuenta la velocidad y dirección del viento predominantes para el transporte de las emisiones producidas por la central.
La evaluación del área de influencia constituyó la síntesis de línea base ambiental y socioeconómica del estudio como el medio físico, biológico, socioeconómico y cultural del área de influencia. La línea base es importante pues facilita la precisión objetiva de los impactos ambientales del Proyecto que por definición son los cambios netos ocasionados por el Proyecto en algún indicador ambiental. La línea base determina los componentes significativos del medio y los pasivos ambientales o impactos existentes que no corresponden al Proyecto.
4.2 SÍNTESIS LÍNEA BASE FÍSICA
4.2.1 CLIMA Y METEOROLOGÍAEn la estación Cañete se registran precipitaciones con un valor promedio mensual de 1,4 mm. y una precipitación total anual de 17.6 mm. El máximo valor se registra en el mes de junio (4 mm.) y esta tendencia se acentúa cuando la corriente peruana se encuentra en su máximo desarrollo (Fenómeno de La Niña). Las mínimas precipitaciones se registran entre los meses de diciembre y abril, alcanzando su mínimo valor en este último mes (0.8 mm.).
De acuerdo a los registros de temperatura de la estación Cañete, la zona de estudio experimenta una baja variabilidad durante el año. La estacionalidad es marcada, con las mayores temperaturas entre los meses de diciembre y abril, alcanzando su máximo valor en los meses de febrero y marzo (28.9ºC). Las mínimas temperaturas se registran entre los meses de mayo y noviembre, descendiendo hasta 13.9 ºC en el mes de agosto. La amplitud térmica es algo marcada, alcanzando una media de 8°C, siendo más notoria en los meses de verano y menos en invierno.
Los valores de humedad relativa en la costa peruana son altos, generalmente alcanzando niveles mayores a 80%, como consecuencia de la presencia de nieblas, neblina, brumas y llovizna. El valor promedio anual de humedad relativa registrado es de 82%. Los valores máximos se registran entre los meses de mayo y octubre, con un valor máximo de 85% en el mes de agosto. Los valores mínimos se registran entre los meses de noviembre y abril, alcanzando un valor mínimo de 80%. En el análisis de los vientos se han considerado los registros de la estación meteorológica Pantanos de Villa y Kallpa. La estación Kallpa se ha ubicado en el techo de la garita de la C.T. Kallpa, con un período de registro de tres meses. Se puede observar la marcada dominancia de los vientos que provienen del suroeste, cuyas mayores intensidades (velocidades) se producen después del medio día. La velocidad media de los vientos alcanza los 4.4 m/s, correspondiendo, según la escala de Beaufort, a brisas débiles o flojas.
La Figura 4-1 muestra las direcciones de vientos medidas en la estación Kallpa. Se observa un predominio de los vientos provenientes del suroeste (91%) y en menor magnitud del sur (9%). Además, el 59% de los vientos está en el rango de velocidad de 2 a 4.6 m/s y el 41% en el de 4.7 a 6.6 m/s.
Figura 4-1 Dirección del viento estación Kallpa
75 100 150 200 250 75 100 150 Ca rre tera P an am erican a S ur CHILCA C.T. CHILCA 1 S.E. REP C.T. Las Flores S.E. REP Queb rada Chil ca Queb rada C hilca
Cerro San Barto lo Cerro Portillo Cerro Chu tana Milagro Cocharcas San Javier Casa Rosada Sta. Angela Pampa Patita Doña Javiera AA.HH. Papa Leon XIII
San Javier Alto
Pampa del Señor
AA.HH. Olof Palme
AA.HH. 15 de Enero
Santo Domingo Alto
AA.HH. Virgen del Carmen de Chilca
Urb. San Hilarión AA.HH. San José R-9 R-8 R-7 R-6 R-5 R-4 R-3 R-2 R-1 CA-2 CA-1 C.T. KALLPA CT-3 CT-2 CT-1 310000 310000 311000 311000 312000 312000 313000 313000 314000 314000 315000 315000 86 15 00 0 86 15 00 0 86 16 00 0 86 16 00 0 86 17 00 0 86 17 00 0 86 18 00 0 86 18 00 0 86 19 00 0 86 19 00 0 86 20 00 0 86 20 00 0 86 21 00 0 86 21 00 0 OC ÉA NO PA CÍFIC O Área del Proyecto Callao Chilca LIMA JUNIN ICA CERRO DE PASCO YAUYOS HUAURA CAÑETE LIMA HUAROCHIRI HUARAL OYON CANTA 250000 250000 400000 400000 86 50 00 0 86 50 00 0 88 00 00 0 88 00 00 0 MAPA DE UBICACIÓN
Proyección UTM, Datum WGS84 - Zona 18S
0 250 500 1,000 1,500 Metros Escala 1:20,000 Fecha: Mapa: Proyecto: Marzo, 2009 ELE-1149 Elaborado por: 4.1-1 Fuente: Infomación Base Cartográfica - IGN, INEI, MTC. Actualización - Walsh Perú 2008
PLAN DE MANEJO AMBIENTAL CONVERSIÓN A CICLO COMBINADO
DE LA C.T. KALLPA ESTACIONES DE MUESTREO DE
CALIDAD DEL AIRE, RUIDO Y CAMPOS ELECTROMAGNÉTICOS
CÓDIGO ESTE NORTE
CA-1 312108 8615918 CA-2 311996 8620766 R-1 311280 8619010 R-2 312096 8615921 R-3 312618 8615578 R-4 313835 8618588 R-5 312100 8617422 R-6 312645 8617902 R-7 312474 8618184 R-8 312123 8617982 R-9 311936 8617772 ESTACIONES DE MONITOREO SIMBOLOGÍA Quebradas Secas Caminos de Acceso Relieve Red Hidrográfica Zona Industrial Carretera Panamericana Carretera Asfaltada Centro Poblado Carretera Afirmada
Curva de nivel principal Curva de nivel secundaria Zona Urbana
Gasoducto Existente Línea de Transmisión Existente Área de Influencia Directa Línea de Transmisión Proyectada
CÓDIGO ESTE NORTE CT-1 312353 8618097 CT-2 313596 8618489 CT-3 312459 8617734 PUNTOS DE MUESTREO DE CAMPOS
4.2.2 CALIDAD DEL AIRE, NIVELES DE RUIDO Y EMISIONES GASEOSAS
4.2.2.1 ESTACIONES DE MUESTREO
Para la determinación de la línea base de calidad del aire se realizaron las mediciones de partículas en suspensión (PM10) y gases de combustión (CO y NO2).
La medición de los parámetros mencionados se realizó en el mes de octubre de 2008. La ubicación de las estaciones de monitoreo de calidad del aire y ruido fueron seleccionadas sobre la base de los siguientes criterios:
• Ubicación de la C.T. Kallpa.
• Las fuentes de emisión existentes en la zona de estudio.
• Las condiciones meteorológicas de la zona de estudio (dirección y velocidad del viento). • Las áreas urbanas posiblemente impactadas.
Se ubicaron dos (02) estaciones de monitoreo de calidad del aire en las cercanías de la C.T. Kallpa, una a barlovento y otra a sotavento. El cuadro 4-1 presenta las principales características de las estaciones de monitoreo, su ubicación en coordenadas UTM y su altitud en metros sobre el nivel del mar.
Cuadro 4-1 Descripción de las estaciones de monitoreo de calidad del aire
Estación de monitoreo Ubicación (Coordenadas UTM WGS 84) Descripción Norte 8 615 918 m. Este 312 108 m. San José Altitud 30 m.s.n.m.
Los equipos de monitoreo fueron instalados en la azotea del segundo piso de una vivienda en el AAHH San José, a una distancia de 1.5 km. al sur de la C.T. Kallpa. La estación registró data horaria de CO y NOx por un período de 10 días.
Norte 8 620 766 m. Este 311 996 m. Papa León XIII
Altitud 54 m.s.n.m.
Los equipos de monitoreo fueron instalados en el patio de una vivienda en el centro poblado Papa León XIII, dentro de una caseta climatizada portátil, a una distancia de 3.3 km. al norte de la C.T. Kallpa. La estación registró data horaria de CO y NOx por un período de 10 días.
Fuente: Elaboración: Walsh Perú S.A.
La medición de los niveles sonoros se realizó en total en nueve (09) puntos, cuatro (04) puntos en la parte exterior del terreno donde se encuentra instalada la C.T. Kallpa, dos (02) bajo el trazo de la futura línea de transmisión y tres (03) en centros poblados. De acuerdo a información proporcionada por funcionarios de la municipalidad de Chilca, el suelo del área corresponde a zonificación agroindustrial. Para efectos de comparación, se tomará como referencia la zonificación industrial y residencial.
En el Mapa 4.1-1 se presenta la ubicación de las estaciones de monitoreo de calidad del aire y los puntos de medición de ruido. El Cuadro 4-2 muestra la ubicación y características de las estaciones de monitoreo de ruido.
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-5 Cuadro 4-2 Ubicación de puntos de medición de ruido ambiental
Coordenadas UTM (WGS84) Punto de
medición Norte (m.) Este (m.) Descripción del lugar
R-1 311 280 8 619 010 A 940 m. de la carretera Panamericana Sur, en el AAHH 15 de Enero. Al norte de la C.T. Kallpa.
R-2 312 096 8 615 921 A 281 m. de la carretera Panamericana Sur, en el AAHH San José. Al sur de la C.T. Kallpa.
R-3 312 618 8 615 578 A 483 m. de la carretera Panamericana Sur, en la Urb. San Hilarión. Al sur de la C.T. Kallpa. R-4 313 835 8 618 588 A 1.8 km. de la C.T. Kallpa, con dirección noreste. Colindante con la quebrada Chilca, en el fundo Santa Ángela. R-5 312 100 8 617 422 A 30 m. de la C.T. Kallpa, con dirección al sur y colindante con vía de acceso principal a la C.T. Kallpa. R-6 312 645 8 617 902 A 463 m. de la C.T. Kallpa con dirección este-noreste. Colindante con vía de acceso principal a la C.T. Kallpa.
R-7 312 474 8 618 184 A 300 m. de la C.T. Kallpa, con dirección al nor-noreste. Bajo líneas de transmisión.
R-8 312 123 8 617 982 A 36 m. de la C.T. Kallpa, con dirección al norte. Colindante con la quebrada Chilca.
R-9 311 936 8 617 772 A 21 m. de la C.T. Kallpa, con dirección oeste. Colindante con la quebrada Chilca.
Fuente: Walsh Perú S.A. Elaboración: Walsh Perú S.A.
En el anexo 2-1 se muestran los certificados de calibración y especificaciones técnicas de los equipos de calidad del aire y de ruido usados durante el monitoreo del Proyecto.
4.2.2.2 RESULTADOS DE LA CALIDAD DEL AIRE Y RUIDO Partículas en suspensión menores a 10 micras - PM10
Los resultados de las concentraciones de material particulado PM10 monitoreados se muestran en el
cuadro 4-3. En el anexo 2-2 se encuentran los resultados del ensayo en laboratorio y las hojas de cálculo de este parámetro.
Cuadro 4-3 Concentraciones de material particulado menor a 10 micras (PM10) Concentración PM10 (µg/m3)
Período de
monitoreo San José Papa León XIII
Del 01 al 02 de octubre 70 69 Del 02 al 03 de octubre 68 42 Del 03 al 04 de octubre 56 57 Del 04 al 05 de octubre 73 66 Del 05 al 06 de octubre 64 63 Del 06 al 07 de octubre 75 67 Del 07 al 08 de octubre 66 64 Del 08 al 09 de octubre 68 59
Concentración PM10 (µg/m3)
Período de
monitoreo San José Papa León XIII
Del 09 al 10 de octubre 72 64
Del 10 al 11 de octubre 64 52
ECA1 150 (1)
(1): Estándar de Calidad Ambiental DS. 074-2001-PCM, para PM10 Elaboración: Walsh Perú S.A,
Según los resultados de PM10 obtenidos en las estaciones de muestreo las concentraciones se
encuentran por debajo de lo indicado en el Estándar de Calidad Ambiental (ECA) Aire.
Los valores de barlovento son ligeramente más altos que en sotavento debido a los aportes locales ocasionados por el tráfico de vehículos motorizados. La contribución local del tráfico está constituida por polvo del suelo y partículas relacionadas con emisiones directas de los vehículos y la erosión de las ruedas. El tráfico vehicular en San José es más intenso que en Papa León XIII.
Históricamente, los niveles más altos de este contaminante se han presentado en la zona norte de la C.T. Kallpa (ver cuadro 4-7).
Monóxido de Carbono - CO
El cuadro 4-4 presenta los promedios horarios de CO registrados en las estaciones de monitoreo y son comparados con el ECA Aire. En el anexo 2-2 se muestran las hojas de cálculo de este parámetro.
Cuadro 4-4 Concentraciones de monóxido de carbono (CO)
Máx. concentración horaria de CO (µg/m3)
Máx. concentración prom. 8 horas de CO (µg/m3)
Período de monitoreo
San José Papa León XIII San José Papa León XIII
01 de octubre 189 739 150 481 02 de octubre 178 281 146 216 03 de octubre 150 268 95 179 04 de octubre 137 317 84 192 05 de octubre 105 295 78 247 06 de octubre 143 397 110 310 07 de octubre 161 441 127 345 08 de octubre 112 593 97 413 09 de octubre 107 357 70 227 10 de octubre 125 279 73 186 11 de octubre 165 311 83 188 12 de octubre 176 287 46 246 ECA1 30 000 (1) 10 000 (1)
(1): Estándar de Calidad Ambiental DS. 074-2001-PCM, para CO Elaboración: Walsh Perú S.A,
Los resultados de concentraciones de CO en las estaciones de monitoreo son inferiores a lo indicado en el ECA Aire. Los valores de CO en sotavento son mayores que en barlovento.
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-7 Óxidos de Nitrógeno - NOx
El cuadro 4-5 presenta los resultados en promedios horarios de NOx (presentados como NO2)
registrados durante el monitoreo en la zona de estudio, así como la comparación con el ECA Aire. En el anexo 2-2 se muestran las hojas de cálculo de este parámetro.
Cuadro 4-5 Concentraciones de dióxido de nitrógeno (NO2)
Máxima concentración horaria de NO2 (µg/m3)
Período de
monitoreo San José Papa León XIII
01 de octubre 5.9 1.9 02 de octubre 19.7 7.4 03 de octubre 11.7 5.0 04 de octubre 22.2 33.0 05 de octubre 8.8 8.7 06 de octubre 10.6 5.4 07 de octubre 9.0 5.5 08 de octubre 7.3 4.9 09 de octubre 10.9 8.2 10 de octubre 12.7 13.7 11 de octubre 9.0 7.1 12 de octubre 13.7 13.2 ECA1 200(1)
(1): Estándar de Calidad Ambiental DS. 074-2001-PCM, para NO2 Elaboración: Walsh Perú S.A,
Las concentraciones de NO2 registradas durante el período de muestreo son inferiores a lo indicado
en el ECA Aire.
Niveles de presión sonora
Los resultados mostrados en el cuadro 4 -6 indican que los niveles de ruido registrados en los puntos de medición ubicados en los linderos de la C. T. Kallpa y bajo el trazo de la futura línea de transmisión se encuentran por debajo de lo establecido en el ECA para ruido en zona industrial, tanto en horario diurno como en horario nocturno.
Respecto a las mediciones efectuadas en centros poblados, en el punto R-2, ubicado en el AAHH San José a 280 m. de la carretera Panamericana Sur, el nivel de ruido medido superó lo establecido en el ECA para ruido en zona residencial en horario diurno y nocturno. En este punto se pudo apreciar que la fuente principal de ruido es el tránsito de vehículos motorizados, que está conformado en mayor cantidad por mototaxis.
Cuadro 4-6 Niveles de ruido ambiental
Horario diurno Horario nocturno Punto de
medición Fecha de medición Hora de
medición LAeqT medición Hora de LAeqT
Observaciones
R-1 02 de octubre 16:08 56.1 06:49 46.2 Paso de vehículos motorizados.
R-2 02 de octubre 13:10 65.7 05:05 58.2 Paso de vehículos motorizados. Personas conversando.
R-3 02 de octubre 13:40 55.0 05:13 41.8 Paso de vehículos motorizados.
R-4 02 de octubre 15:47 47.0 06:38 39.9 Paso de vehículos motorizados.
ECA residencial1 60 50
R-5 02 de octubre 14:30 69.0 05:22 65.0 Paso de vehículos motorizados. Se percibe emisiones sonoras
de C.T. Chilca 1 y Kallpa.
R-6 02 de octubre 14:45 50.4 05:35 61.1
Paso de vehículos motorizados. Se percibe emisiones sonoras de C.T. Chilca 1 y Kallpa.
R-7 02 de octubre 15:00 49.8 05:50 50.6
Se percibe emisiones sonoras de C.T. Chilca 1 y Kallpa. Ruido generado por arco voltaico de líneas de transmisión.
R-8 02 de octubre 15:15 49.8 06:03 48.6 Se percibe emisiones sonoras de C.T. Chilca 1 y Kallpa. Canto
de aves.
R-9 02 de octubre 15:30 60.1 06:18 50.9 Se percibe emisiones sonoras de C.T. Chilca 1 y Kallpa. Canto
de aves.
ECA industrial1 80 70
(1): Estándar de Calidad Ambiental para Ruido DS. 085-2003-PCM Elaboración: Walsh Perú S.A,
4.2.2.3 REGISTROS DE MONITOREOS ANTERIORES REALIZADOS EN LA ZONA DEL PROYECTO
De manera referencial, en los cuadros 4-7 y 4-8 se presentan valores de concentración de parámetros de la calidad del aire y niveles de ruido, respectivamente. Estos valores forman parte de otros estudios presentados al MEM.
Cuadro 4-7 Concentraciones de calidad del aire reportadas en monitoreos anteriores
Parámetros (µg/m3)
Estación Período de monitoreo
PM10 CO SO2 NOx O3 3er trimestre 2007 58.0 201.0 4.2 12.90 36.0 4to trimestre 2007 37.4 < 45.7 <1.0 4.5 <1.2 San José 1er trimestre 2008 61.6 457.0 16.8 14.7 1.3
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-9 Parámetros (µg/m3)
Estación Período de monitoreo
PM10 CO SO2 NOx O3 2do trimestre 2008 24.5 222.8 4.6 3.8 <1.2 3er trimestre 2007 52.0 265.0 4.9 14.8 46.0 4to trimestre 2007 104.4 514.1 3.3 7.0 <1.2 1er trimestre 2008 38.1 171.0 5.8 5.0 <1.2 AAHH 15 de Enero2 2do trimestre 2008 8.58 178.2 2.20 6.2 <1.2 ECA1 150 10 000 365 200 120
(1): Estándar de Calidad Ambiental para Aire DS. 074-2001-PCM
(2): Estación de monitoreo ubicada en una hacienda a 1.2 km. de la C.T. Kallpa, con dirección al norte. Fuente: Kallpa Generación S.A
Elaboración: Walsh Perú S.A.
Como se observa en el cuadro anterior, todas las concentraciones en µg/m3 de PM10, CO, SO2,
NOx y O3 se encuentran por debajo de lo establecido en el ECA Aire.
Cuadro 4-8 Niveles de ruido ambiental reportados en monitoreos anteriores
Horario diurno Horario nocturno Punto de medición Período de monitoreo
Mín Máx LAeqT Mín Máx LAeqT
3er trimestre 2007 --- --- --- --- --- ---
4to trimestre 2007 58.8 63.8 61.98 55.3 68.5 65.69
1er trimestre 2008 55.1 60.3 58.44 55.9 58.9 57.65
R1: A 150 m. de la carretera
Panamericana Sur, sobre la vía de acceso a la C.T. Kallpa. 2do trimestre 2008 53.50 58.30 56.63 45.4 47.8 46.76 3er trimestre 2007 --- --- 56.50 --- --- 52.10 4to trimestre 2007 55.5 59.2 57.73 55.5 57.1 56.37 1er trimestre 2008 55.1 69.2 66.36 57.9 61.7 60.20 R2: A 60 m. de la C.T. Kallpa.
con dirección oeste.
2do trimestre 2008 53.40 57.70 56.06 57.60 60.00 58.96
3er trimestre 2007 --- --- 55.00 --- --- 50.40
4to trimestre 2007 52.2 59.5 57.23 57.3 58.7 58.06
1er trimestre 2008 53.5 75.8 72.82 55.4 57.7 56.70
R3: A 50 m. del límite de la
propiedad de la empresa REP, con dirección al sur, cerca de las líneas exteriores de
transmisión a Kallpa. 2do trimestre 2008 56.3 59.4 58.12 57.1 60.10 58.85
3er trimestre 2007 --- --- 61.00 --- --- 58.60
4to trimestre 2007 54.0 58.2 56.59 56.8 58.0 57.44
1er trimestre 2008 63.2 79.9 76.98 57.4 59.7 58.70
R4: A 100 m. de la propiedad
de la empresa REP, con dirección al sur, cerca de las líneas exteriores de transmisión
a Kallpa. 2do trimestre 2008 61.00 63.00 62.11 62.20 63.60 62.96
3er trimestre 2007 --- --- 50.20 --- --- 42.20
4to trimestre 2007 46.5 48.1 47.37 46.8 49.4 48.29
1er trimestre 2008 46.6 55.8 53.28 39.6 43.1 41.69
R5: A 100 m. del límite de la
propiedad de la empresa REP, con dirección al este.
Horario diurno Horario nocturno Punto de medición Período de monitoreo
Mín Máx LAeqT Mín Máx LAeqT
3er trimestre 2007 --- --- 47.90 --- --- 41.70
4to trimestre 2007 48.2 69.3 66.32 40.3 40.6 40.45
1er trimestre 2008 48.2 67.5 64.54 37.6 40.7 39.42
R6: A 55 m. de la C.T. Kallpa.,
con dirección al norte.
2do trimestre 2008 54.20 57.80 56.36 50.60 51.30 50.96
ECA1 80 70
(1): Estándar de Calidad Ambiental para Ruido DS. 085-2003-PCM Fuente: Kallpa Generación S.A.
Elaboración: Walsh Perú S.A.
Los niveles de ruido (LAeqT) registrados en los puntos ubicados en los exteriores de la C.T. Kallpa,
son inferiores a lo establecido en el ECA para ruido en zona industrial.
4.2.2.4 EMISIONES GASEOSAS
A continuación se presentan resultados de emisiones gaseosas medidas en el dew point heater y en la unidad de generación TG1 SIEMENS. Esta unidad de generación opera con gas natural proveniente del sistema de transporte de gas de la empresa TGP y es abastecido mediante un ducto de derivación a la estación de medición y regulación localizada dentro de la C.T. Kallpa. Se han usado como valores de comparación los compromisos ambientales adquiridos por Kallpa en su EIA, así como normativas referenciales del Banco Mundial y normativa venezolana.
Cuadro 4-9 Valores de comparación para emisiones gaseosas
LMP – EIA Kallpa Generación S.A.2
Parámetro1
ppm mg/Nm3
LMP – Normas Referenciales (mg/Nm3)
Partículas - - 50.03
Monóxido de carbono (CO) - - 500.04
125.03
Óxidos de nitrógeno (NOx) 25.00 51.25 320.05
(1): Valores corregidos @ 15% de O2 en base seca.
(2): LMP de NOx establecido en el EIA de Kallpa Generación S.A. @ CN y 15% de O2 en base seca.
(3): LMP para turbinas a gas según el Banco Mundial “Summary of Air Emission and Effluent Discharge Requirements Presented in the Industry Guidelines”.
(4): LMP para CO según el Decreto 638 de la normativa venezolana.
(5): LMP para equipos que no incluyen turbinas a gas, según el Banco Mundial. Fuente: Kallpa Generación S.A. Elaboración: Walsh Perú S.A.
En el cuadro 4-10 se muestran las características de los puntos de medición de emisiones atmosféricas.
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-11 Cuadro 4-10 Descripción de puntos de medición de emisiones gaseosas
Coordenadas UTM (WGS 84) Punto de
medición Parámetros evaluados
Norte Este Altura
(m.s.n.m.) Descripción
EG2 8 617 754 312 140 94.0 Chimenea TG-1, Puerto EPA E
EG3
Medición directa: Temperatura de salida de gases, CO, NOX, SO2 y %O2 Cálculo matemático: PTS, flujos de salida de gases, velocidad de salida y flujo másico de salida de gases.
8 617 838 312 222 74.0 Chimenea del dew point heater
Fuente: Kallpa Generación S.A. Elaboración: Walsh Perú S.A.
Las mediciones de emisiones atmosféricas fueron realizadas con un analizador de gases portátil marca TESTO (modelo 350 S), que cuenta con la aprobación de la USEPA para el análisis de gases de combustión EPAs mediante el Conditional Test Method (CTM-030). Este equipo utiliza celdas electroquímicas para sus análisis y la lectura de las concentraciones es realizada en forma directa. En el cuadro 4-11 se muestran los resultados de emisiones gaseosas procedentes de las chimeneas de la turbina a gas y del dew point heater. En el cuadro 4-12 se presentan los resultados del sistema de medición continuo de emisiones (CEMS).
Cuadro 4-11 Resultados de mediciones puntuales
Parámetros (mg/Nm3)
Punto de
medición Período de medición Partículas NOx CO
3er trimestre 2007 3.86 49.10 2.30 4to trimestre 2007 4.74 49.18 7.49 1er trimestre 2008 3.58 44.34 0.00 TG-1 2do trimestre 2008 4.69 50.24 2.07 EIA - 51.25 (25 ppm) - L.M.P. Referencial 501 1251 5002 3er trimestre 2007 - - - 4to trimestre 2007 8.71 51.95 1.02 1er trimestre 2008 8.71 47.98 7.47 DPH 2do trimestre 2008 8.83 52.79 1.34
(1): LMP del Banco Mundial.
(2): LMP del Decreto 638 de la normativa venezolana.
Cuadro 4-12 Resultados de mediciones continuas en la TG-1
Punto de medición Período de medición1 NOx (mg/Nm3)
4to trimestre 2007 22.25 Enero 2008 21.92 Febrero 2008 22.13 TG-1 Marzo 2008 22.71 L.M.P. EIA 51.25 (25 ppm)
(1): El sistema de monitoreo continuo de emisiones de Kallpa entró en operación el 13.10.2007. Fuente: Kallpa Generación S.A. Elaboración: Walsh Perú S.A.
Los valores registrados de las emisiones gaseosas, tanto de la turbina a gas como del calentador (dew point heater) no superan los LMP referenciales, ni el valor para NOx establecido en el EIA.
4.2.3 CAMPOS ELECTROMAGNÉTICOS
La medición de campos electromagnéticos se realizó cuantitativamente en tres puntos de muestreo. Los valores de las radiaciones electromagnéticas medidas en los tres (03) puntos se encuentran muy por debajo de lo establecido en el ECA para Radiaciones No Ionizantes y lo establecido por la Comisión Internacional para la Protección contra las Radiaciones no Ionizantes “ICNIRP” para 60 Hz, alcanzándose valores de 0.00239 a 0.20769 A/m de intensidad de campo magnético, valores de 0.00090 a 0.07830 kV/m y registros de 0.00302 a 0.26231 uT de inducción magnética medida en micro Teslas. En los cuadros 4-13, 4-14 y 4-15 se muestran los resultados de estas mediciones.
Cuadro 4-13 Mediciones de exposición a la inducción magnética Brms(µT) y evaluación de exposición
Ubicación Coordenadas (WGS 84) exposición Tipo de Brms60Hz (µT): LMPB(µT) icnirp %B60Hz icnirp:
CT-1 312353 E 8618097 N Poblacional 0.16415 83 0.198
CT-2 313596 E 8618489 N Poblacional 0.00302 83 0.003
CT-3 312459 E 8617734 N Poblacional 0.26231 83 0.262
Brms (µT): 60Hz Valor rms de la inducción magnética medida en 60 Hz (valor máximo registrado).
%Bicnirp: 60Hz Relación entre el valor de la medición de la inducción magnética. El límite máximo permisible ICNIRP para exposición de público en general en 60 Hz es 83 µT.
Hora inicio/fin 1:30 p. m. / 2:00 p. m. Elaboración: Walsh Perú S.A.
Cuadro 4-14 Mediciones de exposición a la intensidad de campo magnético H(A/m) y evaluación de exposición
Ubicación Coordenadas (WGS 84) exposición Tipo de H(A/m) 60Hz LMPH(A/m) icnirp %H60Hz icnirp:
CT-1 312353 E 8618097 N Poblacional 0.12997 66,4 0.196
CT-2 313596 E 8618489 N Poblacional 0.00239 66,4 0.004
CT-3 312459 E 8617734 N Poblacional 0.20769 66,4 0.313
H(A/m): 60Hz Valor de la intensidad de campo magnético medido en 60 Hz (valor máximo registrado).
%Hicnirp: 60Hz Relación entre el valor de la medición de la intensidad de campo magnético. El límite máximo permisible ICNIRP para exposición de público en general en 60 Hz es 66,4 A/m .
Hora inicio/fin 1:30 p. m. / 2:00 p. m. Elaboración: Walsh Perú S.A.
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-13 Cuadro 4-15 Mediciones de exposición a la intensidad de campo eléctrico E (kV/m) y evaluación
de exposición
Ubicación Coordenadas (WGS 84) exposición Tipo de Erms (kV/m):
60Hz LMPE(kV/m)icnirp %E icnirp: 60Hz CT-1 312353 E 8618097 N Poblacional 0.04900 4,2 1.167 CT-2 313596 E 8618489 N Poblacional 0.00090 4,2 0.021 CT-3 312459 E 8617734 N Poblacional 0.07830 4,2 1.864
Erms (V/mT): 60Hz Valor rms de la intensidad de campo eléctrico medida en 60 Hz (valor máximo registrado).
%Eicnirp: 60Hz Relación entre el valor de la medición de la intensidad de campo eléctrico. El límite máximo permisible ICNIRP para exposición de público en general en 60Hz es 4.2kV/m.
Hora inicio/fin 1:30 p. m. / 2:00 p. m. Elaboración: Walsh Perú S.A.
En el anexo 2-3 se adjunta el certificado de calibración del equipo de medición. 4.2.4 GEOLOGÍA
De acuerdo a las características geográficas del Proyecto, este se encuentra ubicado en una zona influenciada por dos formaciones morfo estructurales determinantes, como son los relieves accidentados de las masas rocosas que conforman las estribaciones andinas y la llanura costera central del país, que está cubierta por sedimentos no consolidados del cuaternario.
Formación Chilca (Ki-ch)
Esta unidad consiste en una serie volcánico-sedimentaria marina, constituida en su sección inferior por calizas y areniscas conglomerádicas, las cuales se intercalan con derrames volcánicos. Hacia su techo la formación consiste, mayoritariamente, de volcánicos andesíticos brechoides, seudo estratificados.
La secuencia se desarrolla con cierta amplitud hacia el lado oriental del área de estudio, donde conforma un territorio de colinas medias, alcanzando hasta 300 m. de altitud.
Depósitos aluviales antiguos (Qp-a)
Consisten en gruesas acumulaciones detríticas que se caracterizan por presentar dos horizontes claramente diferenciados. Un horizonte inferior conglomerádico y más potente, conformado por cantos y gravas semiconsolidadas de composición y tamaño variado, englobado en una matriz limo-arenosa que presenta localmente algunos lentes de arenas con estratificación cruzada. En tanto el horizonte superior, de pocos metros de espesor, está integrado principalmente por arenas medias a finas de escasa consolidación. Estos sedimentos sobreyacen con discordancia erosional a las formaciones más antiguas.
Depósitos aluviales recientes (Qr-a)
Consisten en acumulaciones holocénicas de materiales sueltos o poco consolidados de naturaleza variada que han sido transportados grandes distancias por las corrientes fluviales. Se hallan constituidos por clastos redondeados, pequeños a medios, englobados en una matriz predominantemente areno-limosa.
Depósitos coluviales (Qr-co)
Consisten en acumulaciones detríticas modernas, conformadas por materiales de tamaño diverso pero de litología esencialmente homogénea, que se hallan englobados en una matriz arenosa o limo arenosa. Son acumulaciones que se distribuyen irregularmente en las faldas de las colinas,
habiendo sido formadas por alteración y desintegración de las rocas ubicadas en los niveles superiores adyacentes. Se caracterizan por contener gravas angulosas y sub angulosas distribuidas en forma caótica. Presentan una estratificación incipiente donde los clastos más gruesos se hallan predominantemente en la base de los depósitos, en tanto que los más pequeños se ubican en los niveles superiores.
Depósitos eólicos (Qr-e)
Son acumulaciones de arena de grano fino a grueso, dependiendo de su mayor elevación, que ocurren tanto en las planicies de la zona de estudio como en las laderas de las estribaciones andinas. Estas acumulaciones se presentan como mantos de arena o constituyendo pequeñas colonias o “trenes” de médanos en proceso de fusión, de rumbo noreste y alturas de hasta 2 m., que presentan su característica ornamentación de ripple marks (ondulaciones). Estos depósitos corresponden al Cuaternario reciente (Holoceno).
75 100 150 200 250 75 100 150 Ca rre tera P an am erican a S ur CHILCA C.T. CHILCA 1 S.E. REP C.T. Las Flores S.E. REP Queb rada Chil ca Queb rada C hilca
Cerro San Barto lo Cerro Portillo Cerro Chu tana Milagro Cocharcas San Javier Casa Rosada Sta. Angela Pampa Patita Doña Javiera AA.HH. Papa Leon XIII
San Javier Alto
Pampa del Señor
AA.HH. Olof Palme
AA.HH. 15 de Enero
Santo Domingo Alto
AA.HH. Virgen del Carmen de Chilca
Urb. San Hilarión AA.HH. San José Qr-e Qp-a Qp-a Ki-ch Ki-ch Qr-co Qr-co Ki-ch Qp-a Ki-ch Qr-co Qr-co Qr-co Qr-co Ki-ch Qr-co Ki-ch Ki-ch Qr-co Qp-a Qp-a Qp-a Qr-a Qr-a Ki-ch Ki-ch C.T. KALLPA 310000 310000 311000 311000 312000 312000 313000 313000 314000 314000 315000 315000 86 15 00 0 86 15 00 0 86 16 00 0 86 16 00 0 86 17 00 0 86 17 00 0 86 18 00 0 86 18 00 0 86 19 00 0 86 19 00 0 86 20 00 0 86 20 00 0 86 21 00 0 86 21 00 0 OC ÉA NO PA CÍFIC O Área del Proyecto Callao Chilca LIMA JUNIN ICA CERRO DE PASCO YAUYOS HUAURA CAÑETE LIMA HUAROCHIRI HUARAL OYON CANTA 250000 250000 400000 400000 86 50 00 0 86 50 00 0 88 00 00 0 88 00 00 0 MAPA DE UBICACIÓN
Proyección UTM, Datum WGS84 - Zona 18S
0 250 500 1,000 1,500 Metros Escala 1:20,000 Fecha: Mapa: Proyecto: Marzo, 2009 ELE-1149 4.1-2
PLAN DE MANEJO AMBIENTAL CONVERSIÓN A CICLO COMBINADO
DE LA C.T. KALLPA
MAPA DE GEOLOGÍA
ERA SISTEMA SERIE ESTRATIGRÁFICAUNIDAD SÍMBOLO
Depósitos eólicos Depósitos coluviales Depósitos aluviales recientes
Pleistoceno Depósitos aluviales antiguos
UNIDADES GEOLÓGICAS
Cretácico Inferior Formación Chilca
M ES O ZO IC A ROCAS SEDIMENTARIAS CE NO ZO IC A Cuaternario Holoceno
Fuente: Infomación Base Cartográfica - IGN, INEI, MTC. Actualización - Walsh Perú 2008
Elaborado por: Qr-e Qr-co Qr-a Ki-ch Qp-a SIMBOLOGÍA Quebradas Secas Caminos de Acceso Relieve Red Hidrográfica Zona Industrial Carretera Panamericana Carretera Asfaltada Centro Poblado Carretera Afirmada
Curva de nivel principal Curva de nivel secundaria Zona Urbana
Gasoducto Existente Línea de Transmisión Existente Área de Influencia Directa Línea de Transmisión Proyectada
4.2.5 GEOMORFOLOGÍA
El área de estudio se localiza en la franja costera central del Perú, emplazándose entre los macizos rocosos del batolito de la costa y las formaciones sedimentarias litorales. Por ello, su fisiografía es variada, presentando planicies costeras, promontorios rocosos y laderas colinosas cubiertas de material eólico-coluvial, donde los procesos erosivos presentan una dinámica moderada a baja. A continuación se detallan las unidades geomorfológicas.
Cauces torrenciales secos (Cts)
En la zona de estudio existe una quebrada seca, como la quebrada Chilca que se bifurca al ingresar a su llanura de inundación. Litológicamente, estos cauces se componen de bloques y gravas semi-redondeadas englobadas en una matriz de limos y arenas medias a gruesas no cementadas y sus pendientes se hallan entre 0 y 5%. Estas quebradas presentan esporádicas escorrentías incluyendo avenidas torrenciales de moderada magnitud, aunque sus flujos se infiltran rápidamente conforme avanzan en la terraza inundable, por lo que raramente estas alcanzan el mar.
Terrazas bajas inundables (Tbi)
Conforman las terrazas aluviales existentes de menor nivel, emplazadas lateralmente con respecto de los cauces modernos de la quebrada Chilca. Consiste en una franja estrecha y llana, con 0 a 5% de pendiente, que se halla estacional o eventualmente expuesta a inundaciones. Litológicamente se halla constituida por capas de arenas gruesas, arenas limosas y gravas heterométricas redondeadas a sub-redondeadas. Los suelos presentan un alto potencial agrológico y han sido utilizados a través de métodos de riego para el desarrolla cultivos a lo largo de toda su amplitud.
Terrazas medias con cobertura eólica (Tce)
Presenta leves ondulaciones con pendientes menores a 5%. Se trata de terrazas aluviales cubiertas por un ligero manto eólico de arena fina. Los antiguos pobladores extraían los materiales arenosos que eran dispuestos luego a modo de largos y elevados camellones en torno a dichos campos de cultivo “hundidos”, dándole al conjunto del paisaje una configuración ondulada. Estas “chacras hundidas” se desarrollan al sur del área de estudio y son aprovechadas hasta hoy para la agricultura.
Terrazas medias sin cobertura eólica (Tse)
Conforman las superficies más llanas y uniformes del conjunto de planicies costeras, con pendientes inferiores a 5% y constituidas por gruesos depósitos aluviales antiguos. En amplios sectores están cubiertas por un manto de arenas gruesas y costras salinas coherentes que restringen la acción erosiva eólica, determinando que sean superficies bastante estables.
Los taludes ribereños de las terrazas bajas sufren, en algunos sectores, derrumbes y socavamiento localizado producidos por los flujos torrenciales esporádicos.
Piedemontes ligeramente inclinados (Pli)
Se caracterizan por presentar una pendiente ligeramente inclinada, de entre 5% y 15%, ubicándose entre las planicies aluviales y el piedemonte de las formaciones colinosas. Estos relieves son originados por la deposición de materiales coluviales y eólicos afectados por un nivel muy suave de escorrentía superficial ocasionada por los eventuales precipitaciones extraordinarias, asociadas al fenómeno de “El Niño”, formando así los denominados glacis.
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-17 Laderas de superfície ondulada (Lso)
Son relieves que presentan pendientes de entre 20% y 25%, alcanzando hasta 300 m. de altura. Se desarrollan sobre un basamento rocoso desnivelado, es decir, que presenta zonas depresionadas que han sido cubiertas por gruesas capas de arenas finas a medias, producto de la erosión eólica, las cuales se han fijado por acción de la escorrentía, formándose pequeñas ondulaciones a lo largo de su extensión.
Promontorios con cobertura eólica (Pce)
Son relieves que presentan fuertes pendientes, mayores a 25%, alcanzando hasta 300 m. de altura. Se trata de afloramientos de rocas sedimentarias mesozoicas que constituyen, en conjunto, lo que se conoce como estribaciones andinas. Estos promontorios presentan una cobertura de arenas eólicas y mantos de intemperismo de varios decímetros a metros de espesor, los cuales tienden a reducir las pendientes de las colinas y enmascarar los accidentes rocosos.
75 100 150 200 250 75 100 150 Ca rre tera P an am erican a S ur CHILCA C.T. CHILCA 1 S.E. REP C.T. Las Flores S.E. REP Queb rada Chil ca Queb rada C hilca
Cerro San Barto lo Cerro Portillo Cerro Chu tana Pce Tce Pli Tbi Pli Lso Pli Tbi Cts Lso Lso Pce Pce Tbi Pce Tse Tse Tse Pce Tce Tbi Pce Pli Pce Pce Tse Pce Pce Milagro Cocharcas San Javier Casa Rosada Sta. Angela Pampa Patita Doña Javiera AA.HH. Papa Leon XIII
San Javier Alto
Pampa del Señor
AA.HH. Olof Palme
AA.HH. 15 de Enero
Santo Domingo Alto
AA.HH. Virgen del Carmen de Chilca
Urb. San Hilarión AA.HH. San José C.T. KALLPA 310000 310000 311000 311000 312000 312000 313000 313000 314000 314000 315000 315000 86 15 00 0 86 15 00 0 86 16 00 0 86 16 00 0 86 17 00 0 86 17 00 0 86 18 00 0 86 18 00 0 86 19 00 0 86 19 00 0 86 20 00 0 86 20 00 0 86 21 00 0 86 21 00 0 OC ÉA NO PA CÍFIC O Área del Proyecto Callao Chilca LIMA JUNIN ICA CERRO DE PASCO YAUYOS HUAURA CAÑETE LIMA HUAROCHIRI HUARAL OYON CANTA 250000 250000 400000 400000 86 50 00 0 86 50 00 0 88 00 00 0 88 00 00 0 MAPA DE UBICACIÓN
Proyección UTM, Datum WGS84 - Zona 18S
0 250 500 1,000 1,500 Metros Escala 1:20,000 Fecha: Mapa: Proyecto: Marzo, 2009 ELE-1149 4.1-3
PLAN DE MANEJO AMBIENTAL CONVERSIÓN A CICLO COMBINADO
DE LA C.T. KALLPA
MAPA DE GEOMORFOLOGÍA
Elaborado por:
Relieve Unidad Símbolo
Cauces torrenciales secos Cts
Terrazas bajas inundables Tbi
Terrazas medias con cobertura eólica Tce
Terrazas medias sin cobertura eólica Tse
Piedemontes ligeramente inclinados Pli
Laderas de superficie ondulada Lso UNIDADES GEOMORFOLÓGICAS Colinas y Montañas Cts Tbi Tce Tse Pli Pce SIMBOLOGÍA Caminos de Acceso Relieve Zona Industrial Carretera Panamericana Carretera Asfaltada Centro Poblado Carretera Afirmada
Curva de nivel principal Curva de nivel secundaria Zona Urbana
Gasoducto Existente Línea de Transmisión Existente Área de Influencia Directa Línea de Transmisión Proyectada
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-19
4.2.6 SUELOS Y CAPACIDAD DE USO MAYOR
4.2.6.1 SUELOS
Las unidades de suelos han sido identificadas de acuerdo a la fisiografía que presenta el área de estudio. Además, se ha tomado en consideración el origen del material parental para cada tipo de suelo, encontrándose que son de origen aluvial, marino, residual y fluvial.
Las condiciones ecológicas de la zona hacen que los suelos tengan régimen de humedad tórrico, es decir, los suelos están secos la mayor parte del año (pudiendo estar húmedos no más de 90 días consecutivos) y régimen de temperatura térmico, es decir, tienen un promedio anual de temperatura entre 15 y 22°C.
Las consociaciones y asociaciones (unidades cartográficas) determinadas en el área se muestran en el cuadro 4-16. En el mapa 4.1-4 se presentan las unidades de suelo identificadas en el área de estudio.
Cuadro 4-16 Unidades cartográficas de suelos
Nombre Símbolo Proporción (%) Pendiente
Consociación Chilca Chi 100 A Hoyada Ho 100 A-B A Piaña Pi 100 B C Bolívar Bo 100 D
Misceláneo Cauce MCa 100 A
Misceláneo Duna MD 100 C
Asociaciones
Terraza Alta – Venturosa TA – Ve 50-50 A
Bolívar – Misceláneo Roca Bo - MR 70-30 E
Fuente: Elaboración: Walsh Perú S.A.
Consociación Piaña (Pi)
Pertenece al subgrupo Typic Haplosalids pues tiene un epipedón ócrico y un horizonte sálico. Presenta una pendiente plana a fuertemente inclinada (0-15%) y drenaje algo excesivo a bueno. La reacción del suelo es ligera a moderadamente alcalina (pH 7,3 – 7,9), con presencia de carbonatos de calcio libres (0.5 a 2.2%), alto contenido de sales (mayor de 16 dS/m) y una saturación de bases del 100%.
La capa superficial presenta bajo contenido de materia orgánica (0.1 a 0.8%) y fósforo disponible (1 a 6 ppm) y alto contenido de potasio disponible (248 a 375 ppm), los cuales determinan que la fertilidad natural del suelo sea baja. Se presenta en sus fases por pendiente plana a ligeramente inclinada (0-4%) y moderada a fuertemente inclinada (4-15%).
Consociación Chilca (Chi)
Pertenece al subgrupo Typic Torrifluvents por presentar un epipedón ócrico. Presenta una pendiente plana a ligeramente inclinada (0-4%) y drenaje algo excesivo a bueno. La reacción del suelo es ligera a moderadamente alcalina (pH 7.8 a 8.4), muy ligera a ligeramente salina (0.7 a 4.4 dS/m), sin carbonatos libres en el perfil y una saturación de bases del 100%.
La capa superficial presenta bajo contenido de materia orgánica (0.4%) y fósforo disponible y moderado contenido de potasio disponible (408 kg/ha), los cuales determinan la fertilidad natural baja del suelo sea baja. Se presenta en su fase por pendiente plana a ligeramente inclinada (0-4%).
Consociación Hoyada (Ho)
Pertenece al subgrupo Typic Aquisalids pues tiene un epipedón ócrico y un horizonte sálico. Presenta una pendiente compleja, plana a ligeramente inclinada (0-4%) en sectores del fondo de las hoyadas y moderada a fuertemente inclinada (4-15%) en las zonas convexas. La reacción del suelo es neutra a fuertemente alcalina (pH 7.2 – 8.9), con presencia de carbonatos de calcio libres, altos contenidos de sales (7 a 170 dS/m) y una saturación de bases del 100%.
La capa superficial presenta bajo contenido de materia orgánica (1.6%) y fósforo disponible y alto contenido de potasio disponible (850 kg/ha K2O), los cuales determinan que la fertilidad natural del suelo sea baja. Se presenta en sus fases por pendiente plana a ligeramente inclinada (0-4%) y moderada a fuertemente inclinada (4-15%).
Consociación Bolívar (Bo)
Pertenece al subgrupo Lithic Torriorthents. Presenta pendientes moderadamente empinadas a muy empinadas (15 a 75%). La reacción varía de neutra a moderadamente alcalina (pH 7.0 – 7.9), ligera a fuertemente salina (de 4 a 20 dS/m), con bajo contenido de materia orgánica (0.4 a 1.4 %) y fósforo disponible (6 ppm) y alta contenido de potasio disponible (433 ppm), los cuales determinan que la fertilidad natural de la capa arable sea baja. Se presenta en sus fases por pendiente moderadamente empinada (15-25%) y empinada (25-50%).
Consociación Misceláneo Cauce (MCa)
Está conformada, principalmente, por la unidad de área miscelánea identificada como Cauce, que se encuentra en el cauce del río Chilca y presenta pendientes menores a 5%.
Consociación Misceláneo Duna (MD)
Está conformada, principalmente, por la unidad de área miscelánea identificada como Duna, la cual tiene una pendiente moderadamente empinada (15-25%). Se distribuye sobre las laderas colinosas moderadamente empinadas del sector oriental, donde los vientos tienen una acción preponderante en el transporte de materiales.
Asociación Terraza Antigua – Venturosa (TA - Ve)
Está conformada por suelos de las unidades Terraza Antigua y Venturosa, en una proporción de 50% cada una, ambas en su fase por pendiente plana a ligeramente inclinada (0-4%).
Suelo Terraza Antigua
Pertenece al subgrupo Typic Torripsamments, por presentar un epipedón ócrico. La reacción del suelo es ligera a moderadamente alcalina (pH 7.7 a 8.1), con escaso a ligero contenido de carbonatos de calcio libre en el perfil (0.3 a 4.0%), moderado contenido de sales (4 a 16 dS/m) y una saturación de bases del 100%. La capa superficial presenta un bajo contenido de materia
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-21
orgánica (0.1%) y fósforo disponible (4ppm) y moderado a alto contenido de potasio disponible (110 a 493 ppm), los cuales determinan la fertilidad natural del suelo sea baja.
Suelo Venturosa
Pertenece al subgrupo Typic Torriorthents por presentar un epipedón ócrico. La reacción del suelo es neutra a ligeramente alcalina (pH 6.7 a 7.6), con ausencia de carbonatos libres en el perfil, no salino a ligeramente salino (0.5 a 4.8 dS/m) y con una saturación de bases de 100 %. La capa arable posee bajo contenido de materia orgánica (1.2 %) y alto contenido de fósforo disponible (48 ppm) y potasio disponible (267 ppm K), los cuales determinan que la fertilidad natural del suelo sea baja.
Asociación Bolívar - Misceláneo Roca (Bo - MR)
Está conformada por suelos de la unidad Bolívar y la unidad de área miscelánea identificada como Roca, en una proporción de 70 y 30% respectivamente.
Misceláneo Roca
Esta unidad no edáfica está constituida por exposiciones de roca (afloramiento lítico) y por depósitos de escombros o detritos rocosos poco consolidados que se presentan en las laderas colinosas, con pendientes mayores a 15%. Estas formaciones, especialmente al sur del área de estudio, están cubiertas parcialmente por depósitos de arena de origen eólico.
75 100 150 200 250 75 100 150 Ca rre tera P an am erican a S ur CHILCA C.T. CHILCA 1 S.E. REP C.T. Las Flores S.E. REP Queb rada Chil ca Queb rada C hilca
Cerro San Barto lo Cerro Portillo Cerro Chu tana Bo-MR/E Pi/A Pi/B Ta-Ve/A Bo-MR/E Pi/B Pi/B MD/C Pi/B Pi/B Bo-MR/E Chi/A Pi/B MD/C Pi/B Ta-Ve/A MD/C Bo/D Bo/D Bo/D MCa/A MCa/A Chi/A Chi/A Ta-Ve/A Chi/A Chi/A Ta-Ve/A Ta-Ve/A Ta-Ve/A Ta-Ve/A Bo-MR/E Bo-MR/E Milagro Cocharcas San Javier Casa Rosada Sta. Angela Pampa Patita Doña Javiera AA.HH. Papa Leon XIII
San Javier Alto
Pampa del Señor
AA.HH. Olof Palme
AA.HH. 15 de Enero
Santo Domingo Alto
AA.HH. Virgen del Carmen de Chilca
Urb. San Hilarión AA.HH. San José C.T. KALLPA 310000 310000 311000 311000 312000 312000 313000 313000 314000 314000 315000 315000 86 15 00 0 86 15 00 0 86 16 00 0 86 16 00 0 86 17 00 0 86 17 00 0 86 18 00 0 86 18 00 0 86 19 00 0 86 19 00 0 86 20 00 0 86 20 00 0 86 21 00 0 86 21 00 0 OC ÉA NO PA CÍFIC O Área del Proyecto Callao Chilca LIMA JUNIN ICA CERRO DE PASCO YAUYOS HUAURA CAÑETE LIMA HUAROCHIRI HUARAL OYON CANTA 250000 250000 400000 400000 86 50 00 0 86 50 00 0 88 00 00 0 88 00 00 0 MAPA DE UBICACIÓN
Proyección UTM, Datum WGS84 - Zona 18S
0 250 500 1,000 1,500 Metros Escala 1:20,000 Fecha: Mapa: Proyecto: Marzo, 2009 ELE-1149 4.1-5
PLAN DE MANEJO AMBIENTAL CONVERSIÓN A CICLO COMBINADO
DE LA C.T. KALLPA
MAPA DE SUELO
Elaborado por:
SÍMBOLO
A Tierras aptas para cultivo en limpio C
X Tierras de protección
GRUPOS DE CAPACIDAD DE USO MAYOR DE TIERRAS TERMINO DESCRIPTIVO
Tierras aptas para cultivos permanentes
SÍMBOLO
3
CALIDAD AGROLOGICA TERMINO DESCRIPTIVO
Calidad Agrológica Baja
SÍMBOLO
s e l
w Limitación por mal drenaje ( r ) Necesidad de aplicación de riego
FACTORES LIMITANTES TERMINO DESCRIPTIVO
Limitación por suelo
Limitación por riesgo de erosión Limitación por salinidad
SIMBOLOGÍA Caminos de Acceso Relieve Zona Industrial Carretera Panamericana Carretera Asfaltada Centro Poblado Carretera Afirmada
Curva de nivel principal Curva de nivel secundaria Zona Urbana
Gasoducto Existente Línea de Transmisión Existente Área de Influencia Directa
Línea de Transmisión Proyectada Consociación Proporción (%) Símbolo
Chilca 100 Chi
Hoyada 100 Ho
Bolívar 100 Bo
Misceláneo Cauce 100 MCa
Misceláneo Dunas 100 MD
Asociaciones Proporción (%) Símbolo
Terraza Antigua – Venturosa 50-50 Ta – Ve
Piaña 100 Pi
UNIDADES CARTOGRÁFICAS DE SUELOS
Ta-Ve/A Pi/A Ho/A-B Chi/A MCa/A Bo/D Pi/B MD/C
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-23 4.2.6.2 CAPACIDAD DE USO MAYOR DE TIERRAS
La capacidad de uso mayor de las tierras se determinó siguiendo las pautas del Reglamento de Clasificación de Tierras del Ministerio de Agricultura (Decreto Supremo N° 062-75-AG) y las ampliaciones establecidas por la Oficina Nacional de Evaluación de Recursos Naturales ONERN (actualmente INRENA). Este reglamento considera tres (03) categorías: grupos de capacidad de uso mayor, clases de capacidad (calidad agrológica) y subclases de capacidad (factores limitantes). En el cuadro 4-17 se presentan las unidades de clasificación de capacidad de uso mayor de tierras, además en el Mapa de capacidad de uso mayor de las tierras (mapa 4.1-5) se aprecia la distribución de esta clasificación en la zona de estudio.
Cuadro 4-17 Unidades de capacidad de uso mayor de tierras
Capacidad de uso mayor de las tierras
Grupo Clase Subclase
Símbolo Uso mayor Símbolo agrológica Calidad Símbolo Factores limitantes
A Tierras aptas para cultivos en limpio. A3 Baja A3s (r) Limitación por suelo y necesidad de riego.
C Tierras aptas para cultivos permanentes. C3 Baja C3sl (r) Limitaciones por suelo, salinidad y necesidad de riego.
Xs Limitación por suelo.
Xsl Limitaciones por suelo y salinidad.
X Tierras de protección.
Xse Limitaciones por suelo y riesgo de erosión.
Elaboración: Walsh Perú S.A.
A. Tierras aptas para cultivo en limpio (A)
Este tipo de tierras reúne condiciones agrológicas que permiten la renovación periódica y contnua del suelo para el sembrío de plantas herbáceas o semiarbustivas de corto período vegetativo, sin deterioro de la capacidad productiva del suelo, ni alteración del régimen hidrológico de la cuenca. Dentro de este grupo se ha determinado la subclase A3s (r), ela cual corresponde a una calidad agrológica baja.
Dicha subclase corresponde a una fisiografía de terrazas bajas inundables, con una fase por pendiente menor a 5%. Son suelos moderadamente profundos a profundos, textura media a moderadamente gruesa (franco arenoso a arenoso) y drenaje bueno. La reacción es neutra a moderadamente alcalina (pH 6.7 – 8.4), con bajo contenido de sales (menor de 5 dS/m) y baja fertilidad de la capa arable. En esta subclase se incluye la unidad edáfica Chilca.
Las limitaciones de uso están referidas a la necesidad de la aplicación de riego, por encontrarse en zona de clima árido y a la baja fertilidad, por deficiencias especialmente en nitrógeno y fósforo.
B. Tierras aptas para cultivo permanente (C)
Son aquellas cuyas condiciones agrológicas no son adecuadas a la remoción periódica y continuada del suelo, pero que permiten la implantación de cultivos perennes, sean herbáceos,
arbustivos o arbóreos, sin causar el deterioro de la capacidad del suelo ni alterar el régimen hidrológico de la cuenca.
Dentro de este grupo se ha determinado la clase C3, que presenta limitaciones severas de orden edáfico, especialmente de salinidad y disponibilidad de agua, para la implantación de cultivos permanentes. Las condiciones de estas tierras exigen prácticas intensas de conservación y manejo a fin de obtener rendimientos económicamente sostenibles en el tiempo.
Dentro de esta clase se ha determinado la subclase C3sl (r) que presenta una fisiografía de terrazas medias. Está conformada por suelos moderadamente profundos, de textura gruesa (arenosa), a veces con presencia de fragmentos rocosos (gravas) en un 5 a 20% y drenaje excesivo.
Las limitaciones de uso se deben a la presencia de alto contenido de sales, textura gruesa y baja fertilidad. Otra limitación es la aridez de la zona.
C. Tierras de protección (X)
Estás tierras no reúnen las condiciones agrológicas mínimas requeridas para cultivo, pastoreo o producción forestal. Son tierras con limitaciones severas relacionadas al suelo, riesgo de erosión o clima.
Unidad Xs
Está conformado por aquellas tierras que carecen de suelos y que se encuentran en los cauces del río Chilca. Son zonas que están expuestas a la crecida del río en época de avenidas extraordinarias y están constituidas por deposiciones de arena, gravas y guijarros. Estas zonas presentan un relieve plano con pendientes planas a ligeramente inclinadas menores a 5%.
Unidad Xsl
Comprende terrenos con fases por pendiente plana ligeramente inclinada (0-4%) y moderada a fuertemente inclinada de 4% a 15%. Posee una textura que varía de moderadamente gruesa (franco arenosa) a gruesa (arena franca a arena), reacción neutra a fuertemente alcalina, fuertemente salina (mayor de 16 dS/m) y baja fertilidad.
Las limitaciones principales están referidas al alto contenido de sales y en algunos casos a la presencia de capas cementadas por sales en el perfil. Incluye a las unidades edáficas Piaña y Hoyada.
Unidad Xse
Incluye a la unidad edáfica Bolívar y a las unidades de área miscelánea identificadas como Duna y Roca, esta última en su fase por pendiente empinada (25-50%) y muy empinada (50-75%). El suelo Bolívar es superficial a muy superficial, de textura gruesa (areno franca a arenosa), con cierto contenido de gravas y guijarros (30 a 70%), reacción neutra a moderadamente alcalina (pH 7.0 – 8.4), moderada a fuertemente salina (12 a 35 dS/m) y baja fertilidad.
Estas tierras están limitadas en su uso potencial porque presentan fuerte pendiente y suelo muy superficial para practicar usos agropecuarios (en el caso del suelo Bolívar) y por la carencia de suelos (caso de las unidades de área miscelánea Roca y Duna).
75 100 150 200 250 75 100 150 Ca rre tera P an am erican a S ur CHILCA C.T. CHILCA 1 S.E. REP C.T. Las Flores S.E. REP Queb rada Chil ca Queb rada C hilca
Cerro San Barto lo Cerro Portillo Cerro Chu tana Milagro Cocharcas San Javier Casa Rosada Sta. Angela Pampa Patita Doña Javiera AA.HH. Papa Leon XIII
San Javier Alto
Pampa del Señor
AA.HH. Olof Palme
AA.HH. 15 de Enero
Santo Domingo Alto
AA.HH. Virgen del Carmen de Chilca
Urb. San Hilarión AA.HH. San José Xse Xsl C3sl(r) A3s(r) Xse C3sl(r) C3sl(r) Xs A3s(r) Xsl Xsl Xs Xse Xse A3s(r) Xsl C3sl(r) POBLADO Xsl Xse Xse Xse A3s(r) A3s(r) C3sl(r) Xsl C3sl(r) C3sl(r) C3sl(r) A3s(r) Xs C.T. KALLPA 310000 310000 311000 311000 312000 312000 313000 313000 314000 314000 315000 315000 86 15 00 0 86 15 00 0 86 16 00 0 86 16 00 0 86 17 00 0 86 17 00 0 86 18 00 0 86 18 00 0 86 19 00 0 86 19 00 0 86 20 00 0 86 20 00 0 86 21 00 0 86 21 00 0 OC ÉA NO PA CÍFIC O Área del Proyecto Callao Chilca LIMA JUNIN ICA CERRO DE PASCO YAUYOS HUAURA CAÑETE LIMA HUAROCHIRI HUARAL OYON CANTA 250000 250000 400000 400000 86 50 00 0 86 50 00 0 88 00 00 0 88 00 00 0 MAPA DE UBICACIÓN
Proyección UTM, Datum WGS84 - Zona 18S
0 250 500 1,000 1,500 Metros Escala 1:20,000 Fecha: Mapa: Proyecto: Marzo, 2009 ELE-1149 4.1-6
PLAN DE MANEJO AMBIENTAL CONVERSIÓN A CICLO COMBINADO
DE LA C.T. KALLPA
MAPA DE CAPACIDAD
DE USO MAYOR DE LA TIERRA
Fuente: Infomación Base Cartográfica - IGN, INEI, MTC. Actualización - Walsh Perú 2008Elaborado por:
UNIDAD SÍMBOLO FACTORES LIMITANTES
Tierras aptas para cultivo en limpio de
calidad agrológica baja A3s( r ) Limitación por suelo y necesidad de riego Tierras aptas para cultivo permanente de
calidad agrológica baja C3sl( r ) Limitaciones por suelo, salinidad y necesidad de riego
Cauces y playas Xs Limitación por suelos
Tierras salinas Xsl Limitaciones por suelo y salinidad
Dunas y rocas Xse Limitaciones por suelo y riesgo de erosión.
UNIDADES DE CAPACIDAD DE USO MAYOR DE TIERRAS
A3s(r) C3sl(r) Xs Xsl Xse SÍMBOLO
A Tierras aptas para cultivo en limpio C
X Tierras de protección
GRUPOS DE CAPACIDAD DE USO MAYOR DE TIERRAS TERMINO DESCRIPTIVO
Tierras aptas para cultivos permanentes
SÍMBOLO
3
CALIDAD AGROLOGICA TERMINO DESCRIPTIVO
Calidad Agrológica Baja
SÍMBOLO
s e l
w Limitación por mal drenaje ( r ) Necesidad de aplicación de riego
FACTORES LIMITANTES TERMINO DESCRIPTIVO
Limitación por suelo
Limitación por riesgo de erosión Limitación por salinidad
SIMBOLOGÍA Quebradas Secas Caminos de Acceso Relieve Red Hidrográfica Zona Industrial Carretera Panamericana Carretera Asfaltada Centro Poblado Carretera Afirmada
Curva de nivel principal Curva de nivel secundaria Zona Urbana
Gasoducto Existente Línea de Transmisión Existente Área de Influencia Directa Línea de Transmisión Proyectada
4.2.7 HIDROGEOLOGÍA
El valle de Chilca presenta una situación climática de aridez extrema en relación a otros valles de la costa del país, lo que motiva un acentuado déficit de recursos hídricos superficiales. La escorrentía superficial, principal fuente de alimentación al acuífero, se produce únicamente durante la época de lluvias (enero a marzo), en la cuenca alta. Las descargas son esporádicas, de corta duración y escaso volumen, siendo frecuentes los años en que estas son completamente nulas.
La actividad agrícola en el valle se desarrolla preferentemente en el área comprendida entre los dos cauces en que se bifurca el río Chilca. Otras áreas donde esta se desarrolla son las terrazas situadas en las inmediaciones de las poblaciones de Chilca y Las Salinas. Dada la casi nula disponibilidad de agua superficial, esta agricultura explota el acuífero subyacente mediante pozos artesanales y tubulares.
4.2.7.1 INVENTARIO DE FUENTES DE AGUA SUBTERRÁNEA
Se registraron dieciséis (16) pozos, de los cuales trece (13) son tubulares y tres (03) a tajo abierto. La ubicación física de los pozos y la isoprofundidad se muestra en el mapa 4.1-6. Las características técnicas, medidas realizadas y volúmenes de explotación se presentan en el cuadro 4-18.
PMA Conversión a ciclo combinado de la C.T. Kallpa 4-27
Cuadro 4-18 Características técnicas, medidas realizadas y volúmenes de explotación de los pozos
PERFORACIÓN EQUIPO DE BOMBEO NIVELES DE AGUA Y CAUDAL EXPLOTACIÓN Año Tipo Prof.
Inic. Prof.
Act. Diámetro MOTOR BOMBA
N.
ESTÁTICO CAUDAL RÉGIMEN VOLUMEN
IRHS SECTOR NOMBRE DEL POZO
19,, (m) (m) (m) MARCA TIPO HP MARCA TIPO FECHA PROF (m) (l/s) ESTADO USO h/d d/s m/a (m3/año)
625 San Hilarión José Fermín Flores Cervantes 80 T.A. 30 31.3 1.4 LISTER E 9 LISTER S oct.2008 29.3 4 UTILIZADO A 2 3 8 3,004.80 631 San Bartolo Rodolfo Peceros Venegas 90 T.A. 42 41.5 1.6 HIDROSTAL E 5 HIDROSTAL S oct.2008 37 2 UTILIZADO A 3 4 9 3,378.60 632 Agropecuaria Salamanca Manuel Sánchez Concha 2004 T. 12 12 0.38 PLEUGERS E 60 PLEUGERS S oct.2008 59.73 28 UTILIZADO A 6 7 10 183,960.00 633 Quebrada Chilca Manuel Sánchez Concha 95 T. 58 80 0.4 oct.2008 61.58 UTILIZABLE
634 Quebrada Chilca Asoc. propietarios Papa León XIII 88 T. 100 100 0.2 GM D 220 JHONSTON TV oct.2008 51.5 UTILIZADO D 56,940.00 635 Quebrada Chilca CAU Chilca Ltda. 50 T. 80 80 0.4 NISSAN D 200 JHONSTON TV oct.2008 47.3 35 UTILIZADO A 6 7 12 275,940.00 636 Quebrada Chilca Manuel del Solar Ayllón 40 T. 80 80 0.25 DELCROSA E 125 DELCROSA S oct.2008 45 35 UTILIZADO A 7 4 10 153,300.00 637 Berequetete Marcial Cuya Martínez 60 T. 60.8 59.8 0.25 NISSAN D 175 JHONSTON TV oct.2008 34.72 48 UTILIZADO A 8 4 11 264,316.80 638 Berequetete Dora del Carpio Huaco 2003 T.A. 31 30.7 1 CATERPILLAR D 8 AMERICANA TV oct.2008 28.4 5 UTILIZADO A 2 1 10 1,565.00 642 Fundo Los Tilos Carlos Yrazola Osthof 75 T. 40 39 0.4 JOPS E 5 JOPS S oct.2008 25 15 UTILIZADO A 6 2 10 28,155.00 670 Agrop. Lomas de Chilca Casablanca 2001 T. 120 120 0.42 PLEUGERS E 60 PLEUGERS TV oct.2008 77.65 75 UTILIZADO A 16 7 12 1,576,800.00 671 Lomas de Chilca SEDAPAL (Pozo 668) 97 T. 120 119 0.38 IEM E 75 NATIONAL TV oct.2008 71.6 23 UTILIZADO D 22 7 12 655,776.00 672 San Cayetano SEDAPAL (Pozo 669) 97 T. 120 119 0.38 IEM E 75 NATIONAL TV oct.2008 66 30 UTILIZADO D 22 7 12 855,360.00 673 Quebrada Parca Asoc. propietarios Santa Maria Del Mar 98 T. 120 120 0.45 HIGH THRUST E 100 INGERSOLL S oct.2008 71.52 40 UTILIZADO D 5 7 12 262,800.00 681 Quebrada Parca EMAPA 2000 T. 120 120 0.3 AFSA E 100 IEM TV oct.2008 68 12.5 UTILIZADO D 22 7 12 361,350.00 685 Quebrada Chilca Kallpa Generación S.A. 2006 T. 90.7 90.7 0.35 SUMOTO E 60 HIDROSTAL S oct.2008 54.7 20 UTILIZADO A 8 6 12 120,137.00
