(SI/NO)
DE REF.

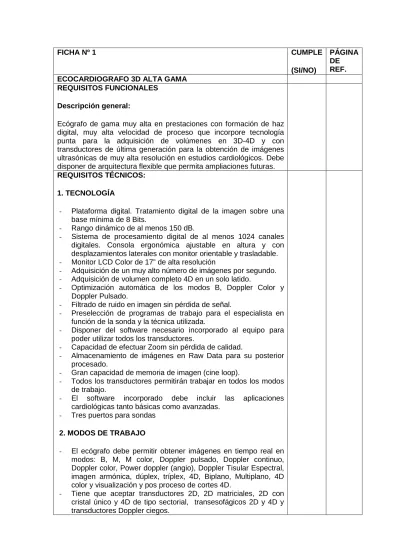

ECOCARDIOGRAFO 3D ALTA GAMA REQUISITOS FUNCIONALES
Descripción general:
Ecógrafo de gama muy alta en prestaciones con formación de haz digital, muy alta velocidad de proceso que incorpore tecnología punta para la adquisición de volúmenes en 3D-4D y con transductores de última generación para la obtención de imágenes ultrasónicas de muy alta resolución en estudios cardiológicos. Debe disponer de arquitectura flexible que permita ampliaciones futuras.
REQUISITOS TÉCNICOS:
1. TECNOLOGÍA
- Plataforma digital. Tratamiento digital de la imagen sobre una base mínima de 8 Bits.
- Rango dinámico de al menos 150 dB.
- Sistema de procesamiento digital de al menos 1024 canales digitales. Consola ergonómica ajustable en altura y con desplazamientos laterales con monitor orientable y trasladable.
- Monitor LCD Color de 17” de alta resolución
- Adquisición de un muy alto número de imágenes por segundo.
- Adquisición de volumen completo 4D en un solo latido.
- Optimización automática de los modos B, Doppler Color y Doppler Pulsado.
- Filtrado de ruido en imagen sin pérdida de señal.
- Preselección de programas de trabajo para el especialista en función de la sonda y la técnica utilizada.
- Disponer del software necesario incorporado al equipo para poder utilizar todos los transductores.
- Capacidad de efectuar Zoom sin pérdida de calidad.
- Almacenamiento de imágenes en Raw Data para su posterior procesado.
- Gran capacidad de memoria de imagen (cine loop).
- Todos los transductores permitirán trabajar en todos los modos de trabajo.
- El software incorporado debe incluir las aplicaciones cardiológicas tanto básicas como avanzadas.
- Tres puertos para sondas 2. MODOS DE TRABAJO
- El ecógrafo debe permitir obtener imágenes en tiempo real en modos: B, M, M color, Doppler pulsado, Doppler continuo, Doppler color, Power doppler (angio), Doppler Tisular Espectral, imagen armónica, dúplex, tríplex, 4D, Biplano, Multiplano, 4D color y visualización y pos proceso de cortes 4D.
- Tiene que aceptar transductores 2D, 2D matriciales, 2D con cristal único y 4D de tipo sectorial, transesofágicos 2D y 4D y transductores Doppler ciegos.
- Creación de informes avanzados específicos para cardiología avanzada con opciones de investigación.
3. PROGRAMAS
- Estación de trabajo incorporada con base de datos de pacientes y archivo de imágenes y vídeos en disco duro con gran capacidad que permita la grabación en soporte CD / DVD y exportar a memoria USB en diferentes formatos. También debe permitir la elaboración de informes, así como la revisión y cálculo de las imágenes almacenadas.
- Posibilidad de incorporación futura de opciones avanzadas como: contraste vascular, contraste opacificación ventrículo izquierdo, 2D speakle tracking longitudinal, cuantificación automática 4D función ventricular izquierda e incorporación de las adquisiciones 4D a los procesos de stress.
- Deberá incorporar una estación de trabajo adicional para postanalisis y tratamiento de imágenes .
4. CONECTIVIDAD
- Posibilidad de importación de imágenes en CD-DVD y por puerto USB.
- Se incluirán los siguientes servicios DICOM:
• Basic Greyscale Print SCU.
• Storage SCU / SCP.
• Storage Commitment SCU.
• Se valorara Query / Retrieve SCU.
• Verification SCU / SCP.
• Modality Worklist SCU.
• Modality Perform Procedure Step
5. SONDAS
- Sonda sectorial matricial con cristal único, multifrecuencia con un ancho de banda de frecuencia apróximada de la imagen de 1,5 a 4,5 Mhz, de uso para aplicaciones cardiológicas, pediátricas, abdomen, corazón fetal, transcraneal, coronario, stress y contraste opacificación ventrículo izquierdo.
- Sonda sectorial volumétrica real time 4D, multifrecuencia con un ancho de banda de frecuencia apróximado de la imagen de 1,5 a 4,0 Mhz, de uso para aplicaciones cardiológicas.
(SI/NO)
DE REF.
ECOGRAFO DE GINE ALTA GAMA REQUISITOS FUNCIONALES Descripción general:
Ecógrafo de muy alta gama y muy altas prestaciones con formación de haz digital y con transductores de última generación para la obtención de imágenes ultrasónicas de muy alta resolución en estudios generales en ginecología y obstetricia. Debe disponer de arquitectura flexible que permita ampliaciones futuras y tecnología para la adquisición y tratamiento de volúmenes 3D-4D. Muy alta velocidad de proceso y adquisición de imágenes y volúmenes
REQUISITOS TÉCNICOS:
1. TECNOLOGÍA
- Plataforma digital. Tratamiento digital de la imagen sobre una base mínima de 8 bits
- Rango dinámico de al menos 150 dB.
- Sistema de procesamiento doble haz digital de al menos 1024 canales digitales
- Mínimo de tres puertos activos para sondas.
- Debe disponer de la tecnología digital mas avanzada de última generación.
- Debe incorporar las últimas técnicas de análisis y proceso de imágenes y volúmenes.
- El ecógrafo debe permitir obtener imágenes en tiempo real en modos: B, M, M color, Doppler pulsado, Doppler color, Power doppler (angio), imagen armónica, dúplex y tríplex, 3D, 4D y capacidad de haz cruzado en modo B.
- Tiene que aceptar transductores 2D y 4D de tipo convexo y lineal.
- Soporte de transductores con la última tecnología como Matricial por ejemplo.
- En modo B, se necesitan los formatos convexo y lineal orientables, así como el software necesario para cálculos de longitud, área y volumen, tablas y percentiles obstétricas.
- Consola ergonómica, ajustable en altura y monitor orientable y trasladable.
- Monitor LCD Color de 19” de alta resolución
- Optimización automática de los modos B, Doppler Color y Doppler Pulsado.
- Filtrado de ruido en imagen sin pérdida de señal.
- Preselección de programas de trabajo para el especialista en función de la sonda y la técnica utilizada.
- Disponer del software necesario incorporado al equipo para poder utilizar todos los transductores.
- Capacidad de efectuar Zoom sin pérdida de calidad.
- Gran capacidad de memoria de imagen (cine loop).
- Interfase de conexión a periféricos y teclado alfanumérico.
- Pantalla repetidora adicional.
2. MODOS DE TRABAJO
- El ecógrafo debe permitir obtener imágenes en tiempo real en modos: B, M, M color, Doppler pulsado, Doppler color, Power doppler (angio), imagen armónica, duplex y triplex, 3D, 4D y capacidad de haz cruzado en modo B,
3. PROGRAMAS
- Estación de trabajo incorporada con base de datos de pacientes y archivo de imágenes y vídeos en disco duro con capacidad superior a 150 Gb, que permita la grabación en soporte CD / DVD y exportar a memoria USB en diferentes formatos.
Permitira también la generación de informes y el tratamiento de imágenes y volúmenes realizando medidas y cálculos avanzados sobre ellas.
- Software de adquisición y análisis en 4D de volúmenes de corazón fetal.
- Software avanzado para transductores multi-dimensionales y reconstrucción 3D y 4D.
- Múltiples formas de postproceso y tratamiento de imágenes y volúmenes 3D.
- Disponer de opciones de incorporación futura como elastografia, etc.
4. CONECTIVIDAD
- Posibilidad de importación de imágenes en CD-DVD y por puerto USB
- Se incluirán los siguientes servicios DICOM:
• Basic Greyscale Print SCU.
• Storage SCU / SCP.
• Storage Commitment SCU.
• Verification SCU / SCP.
• Modality Worklist SCU.
• Modality Perform Procedure Step
5. SONDAS
- Sonda microconvex transvaginal, multifrecuencia con un ancho de banda de frecuencia de la imagen de 4,0 a 9,0 Mhz, de uso para aplicaciones de obstetricia, ginecología y urología.
- Sonda convex 4D, multifrecuencia con ancho de banda de 2.0- 6.0 Mhz, para aplicaciones de abdomen, obstetricia, ginecología, pediatría y urología.
- Sonda convex multifrecuencia con ancho de banda de 2.0 a 5.0 Mhz., para aplicaciones de abdomen, obstetricia, ginecología y pediatría.
- Guias de punción para sonda transvaginal
(SI/NO)
DE REF.
ECOGRAFO DE GINE MEDIA GAMA REQUISITOS FUNCIONALES
Descripción general:
Ecógrafo de gama media en prestaciones con formación de haz digital y con transductores de última generación para la obtención de imágenes ultrasónicas de alta resolución en estudios generales en obstetricia y ginecología. Debe disponer de arquitectura flexible que permita ampliaciones futuras.
REQUISITOS TÉCNICOS:
1. TECNOLOGÍA
- Plataforma digital. Tratamiento digital de la imagen sobre una base mínima de 8 bits.
- Rango dinámico de al menos 150 dB.
- Sistema de procesamiento doble haz digital de al menos 1024 canales digitales.
- Mínimo de tres puertos activos para sondas.
- Tiene que aceptar transductores de tipo convexo, lineal y sectorial
- En modo B, se necesitan los formatos convexo y lineal orientables, así como el software necesario para cálculos de longitud, área y volumen.
- Consola ergonómica con monitor orientable y trasladable.
- Monitor LCD Color de 15” de alta resolución.
- Optimización automática de los modos B, Doppler Color y Doppler Pulsado.
- Filtrado de ruido en imagen sin pérdida de señal.
- Preselección de programas de trabajo para el especialista en función de la sonda y la técnica utilizada.
- Disponer del software necesario incorporado al equipo para poder utilizar todos los transductores.
- Capacidad de efectuar Zoom sin pérdida de calidad.
- Gran capacidad de memoria de imagen (cine loop).
- Interface de conexión a periféricos y teclado alfanumérico.
- Todos los transductores permitirán trabajar en todos los modos de trabajo.
- Pantalla repetidora adicional.
2. MODOS DE TRABAJO
- El ecógrafo debe permitir obtener imágenes en tiempo real en modos: B, M, M color, Doppler pulsado, Doppler color, Power doppler (angio), imagen armónica, dúplex y tríplex y capacidad de haz cruzado en modo B.
3. PROGRAMAS
- El software incorporado debe incluir las aplicaciones de:
Abdominal, Digestivo, Obstetricia, Ginecología, Vascular, Partes Blandas y Urología.
- Tablas y cálculos obstétricos.
4. CONECTIVIDAD
- Posibilidad de importación de imágenes en CD-DVD y por puerto USB
- Se incluirán los siguientes servicios DICOM:
• Basic Greyscale Print SCU.
• Storage SCU / SCP.
• Storage Commitment SCU.
• Verification SCU / SCP.
• Modality Worklist SCU.
• Modality Perform Procedure Step
5. SONDAS
- Sonda microconvex transvaginal, multifrecuencia con un ancho de banda de frecuencia de la imagen de 4,0 a 9,0 Mhz, de uso para aplicaciones de obstetricia, ginecología y urología.
- Sonda convex, multifrecuencia con ancho de banda de 2 a 5,0 Mhz., para aplicaciones de abdomen, obstetricia y ginecología.
- Guías de punción para sonda transvaginal.
(SI/NO) DE REF.
ECOGRAFO MULTIDISCIPLINAR PORTÁTIL REQUISITOS FUNCIONALES
Descripción general:
Ecógrafo multidisciplinar portátil para aplicaciones generales y músculo-esquelético para los servicios de: Radiología, Anestesia, Endocrino, Medicina Interna, Rehabilitación y Cirugía General.
REQUISITOS TÉCNICOS:
- ESPECÍFICOS:
o Plataforma digital.
o Rango dinámico de al menos 120 dB. Especificar.
o Sistema de procesamiento doble haz de al menos 256 canales físicos. Especificar.
o Presentación de imágenes con al menos 256 niveles de grises. Especificar.
o Memoria de imagen tipo “cine loop” con captura de imágenes.
o Zoom en tiempo real e imagen congelada.
o Monitor TFT color de al menos 10” y 0,4 Mpx de resolución mínima. Especificar.
o Peso máximo del equipo inferior a 7 Kg sin incluir carro de transporte. Especificar.
o Tratamiento digital de la imagen sobre base mínima de 8 bits.
o Tiempo de arranque máximo de 180 seg desde la posición de apagado.
o Modos de trabajo:
Modos de exploración: B, M, Doppler pulsado, color y Power Doppler bidireccional.
Modo color alta definición que elimine artefactos causados por la respiración o movimiento de tejidos.
Modo triplex (B+Doppler+Color) en todos los transductores.
Especificar otros.
o Programas:
Sofware de aplicaciones generales, vasculares y cálculos doppler en tiempo real.
Especificar otros.
o Transductores:
Dotados de 2 sondas multifrecuencia, convex y lineal, a elegir por el servicio. El ecógrafo de rehabilitación sólo llevará 1 sonda para estudios
musculo-esquelético.
Posibilidad de conectar 2 o más sondas a la vez.
o Almacenamiento de imágenes y video en disco y/o tarjeta de memoria
o Conexión USB para transmisión directa de imágenes, informes y datos de paciente. Especificar otras.
o Deberá incluir protocolo DICOM 3 con los siguientes servicios:
Basic Greyscale Print SCU.
Storage SCU / SCP.
Verification SCU / SCP.
Modality Worklist SCU.
Modality Perform Procedure Step.
o Funcionamiento autónomo en caso de caída en la red eléctrica.
o Con batería de ion litio o similar independiente de la red eléctrica. Autonomía mínima de 45 minutos.
Especificar.
o Con carro de transporte ergonómico ajustable en altura.
(SI/NO) DE REF.
ECOGRAFO RADIOLOGÍA MEDIA GAMA PARA MAMA CON ELASTOGRAFIA
REQUISITOS FUNCIONALES Descripción general:
Equipo de prestaciones medias para la realización de estudios de mama, elastografía y diagnóstico general en el servicio de radiodiagnóstico del NHCM.
REQUISITOS TÉCNICOS:
1. TECNOLOGÍA
- Monitor de al menos 17” (Color y alta resolución).
- Modos de exploración; B, M, Doppler pulsado, Doppler Color y Power Doppler.
- Zoom en tiempo real e imagen congelada.
- Rango dinámico de al menos 170 dB.
- Pre y postprocesado digital de imagen.
- Mínimo 1024 Canales digitales.
- Tratamiento digital de la imagen sobre una base mínima de 8 bits.
- Modo Triplex (B+Doppler+Color).
- Eliminación automática de artefactos en Color provocados por la respiración.
- Posibilidad de varios focos en Color.
- Optimización automática de parámetros en Modos B, Doppler y Color.
- Cine-loop
- Archivo de imágenes en DVD o similar.
- 256 niveles de gris.
- Conectores para 4 sondas.
- 2º Armónico de tejidos.
- Cálculos automáticos Doppler en tiempo real.
2. MODOS DE TRABAJO
- El ecógrafo debe permitir obtener imágenes en tiempo real en modos: B, M, M color, Doppler pulsado, Doppler color, Power doppler (angio), imagen armónica, dúplex y tríplex.
- Módulo de elastografía con posibilidad de realizar las comprobaciones con el paciente ausente o “in vivo”.
- Sistema abierto para incorporación de opciones futuras y compromiso de actualización del equipo.
3. PROGRAMAS
- El software incorporado debe incluir las aplicaciones de:
Abdominal, Digestivo, Obstetricia, Ginecología, Vascular, Partes Blandas y Urología.
4. CONECTIVIDAD
- Posibilidad de importación de imágenes en CD-DVD y por puerto USB
- Se incluirán los siguientes servicios DICOM:
• Basic Greyscale Print SCU.
• Storage SCU / SCP.
• Storage Commitment SCU.
• Verification SCU / SCP.
• Modality Worklist SCU.
• Modality Perform Procedure Step 5. SONDAS
- 3 sondas electrónicas multifrecuencia o banda ancha a elegir por el comprador.
- Convex 3.5 Mhz. Multifrecuencia - Lineal 7.5 Mhz. Multifrecuencia - Lineal 12 Mhz. Multifrecuencia.
- Selección automática de las sondas.
- Guías de punción para sondas.
(SI/NO)
DE REF.
ECOGRAFO RADIOLOGÍA GENERAL DE ALTA GAMA REQUISITOS FUNCIONALES
Descripción general:
Equipo de altas prestaciones radiología general y específicamente para Doppler complejo y músculo-esquelético. Para el servicio de radiodiagnóstico
REQUISITOS TÉCNICOS:
1. TECNOLOGÍA
- Plataforma digital. Tratamiento digital de la imagen sobre una base mínima de 8 bits
- Rango dinámico de al menos 150 dB.
- Sistema de procesamiento doble haz digital de al menos 1024 canales digitales.
- Presentación de imágenes con 256 niveles de grises
- Memoria de imagen tipo “cine loop” con captura de imágenes.
- Zoom en tiempo real e imagen congelada.
- Se valorará reprocesado de datos crudos con imagen congelada - Monitor color alta resolución de al menos 17”.
- Optimización automática de parámetros en Modos B, Doppler y Color.
- Archivo de imágenes en disco duro. Especificar características y capacidad máxima de archivo en Gb
- Estación de trabajo con programa de gestión de imágenes integrado.
2. MODOS DE TRABAJO
- Modos de exploración; B, M, Doppler pulsado, Color y Power Doppler bidireccional.
- Modo Color alta definición que elimine los artefactos causados por las respiración o movimiento de tejidos
- Modo Triplex (B+Doppler+Color) en todos los transductores.
- Angulación de imagen en modo B (sondas lineales).
- Posibilidad de varios focos en Color.
3. PROGRAMAS
- Software de aplicaciones generales, obstétricas, ginecológicas, vascular, pediatría, urología y cálculos doppler en tiempo real.
- Software para hacer imágenes extendidas.
- Contará con 2º Armónico de tejidos.
- Contará con 2º Armónico con agentes de contrastes
- Software específico de análisis de la imagen con contraste.
- Sistema abierto para incorporación de opciones futuras y compromiso de actualización del equipo.
- Pre y postprocesado digital de imagen.
- Se valorará la inclusión de sistemas de navegación.
4. CONECTIVIDAD
- Posibilidad de importación de imágenes en CD-DVD y por puerto USB
- Se incluirán los siguientes servicios DICOM:
• Basic Greyscale Print SCU.
• Storage SCU / SCP.
• Storage Commitment SCU.Verification SCU / SCP.
• Modality Worklist SCU.
• Modality Perform Procedure Step
5. SONDAS
- 3 sondas electrónicas multifrecuencia o banda ancha a elegir por el comprador.
• Convex 3.5 Mhz.
• MicroConvex 7.5 Mhz.
• Lineal 7.5-12 Mhz.
- Se incluirá guías de biopsias para la convex y la lineal.
(SI/NO)
DE REF.
ECOGRAFO UCI
REQUISITOS FUNCIONALES Descripción general:
Ecógrafo de gama media en prestaciones con formación de haz digital y con transductores de última generación para la obtención de imágenes ultrasónicas de alta resolución en estudios generales en UCI. Debe disponer de arquitectura flexible que permita ampliaciones futuras y alta velocidad de adquisición de imágenes.
REQUISITOS TÉCNICOS:
1. TECNOLOGÍA
- Plataforma digital. Tratamiento digital de la imagen sobre una base mínima de al menos 8 Bits.
- Rango dinámico de al menos 150 dB.
- Sistema de procesamiento doble haz digital de al menos 1024 canales digitales.
- Consola ergonómica ajustable en altura y con desplazamientos laterales con monitor orientable y trasladable.
- Adquisición de un alto número de imágenes por segundo.
- Optimización automática de los modos B, Doppler Color y Doppler Pulsado.
- Filtrado de ruido en imagen sin pérdida de señal.
- Preselección de programas de trabajo para el especialista en función de la sonda y la técnica utilizada.
- Disponer del software necesario incorporado al equipo para poder utilizar todos los transductores.
- Capacidad de efectuar Zoom sin pérdida de calidad.
- Almacenamiento de imágenes en Raw Data para su posterior procesado.
- Gran capacidad de memoria de imagen (cine loop).
- Interface de conexión a periféricos y teclado alfanumérico.
- Todos los transductores permitirán trabajar en todos los modos de trabajo.
- Soporte para sonda transesofágica multiplano.
- Tres puertos para sondas.
2. MODOS DE TRABAJO
- El ecógrafo debe permitir obtener imágenes en tiempo real en modos: B, M, M color, Doppler pulsado, Doppler continuo, Doppler color, Power doppler (angio), Doppler Tisular Espectral, imagen armónica, dúplex, triplex.
- Tiene que aceptar transductores de tipo convexo, lineal, sectorial y transesofágicos.
- Posibilidad de ampliación de futuras opciones tales como Modo M Anatómico, Echostress, Contraste del LVO.
3. PROGRAMAS
- Estación de trabajo incorporada con base de datos de pacientes y archivo de imágenes y vídeos en disco duro con gran capacidad que permita la grabación en soporte CD / DVD y exportar a memoria USB en diferentes formatos. También debe permitir la elaboración de informes, asi como la revisión y calculo de las imágenes almacenadas.
- El software incorporado debe incluir las aplicaciones de:
Cardiológicas, Abdominal, Digestivo, Obstetricia, Ginecología, Vascular, Partes Blandas, Urología y Pediátricas.
4. CONECTIVIDAD
- Posibilidad de importación de imágenes en CD-DVD y por puerto USB.
- Se incluirán los siguientes servicios DICOM:
• Basic Greyscale Print SCU.
• Storage SCU / SCP.
• Storage Commitment SCU.
• Verification SCU / SCP.
• Modality Worklist SCU.
• Modality Perform Procedure Step
5. SONDAS
- Sonda sectorial, multifrecuencia con un ancho de banda de 2 a 4 Mhz, de uso para aplicaciones cardiológicas.
- Sonda lineal, multifrecuencia con un ancho de banda de 3,0 a 10,0 Mhz, de uso para aplicaciones musculoesqueleticas, partes pequeñas y vascular.
- Sonda convex, multifrecuencia con un ancho de banda de frecuencia aproximada de 2 a 5 Mhz, de uso para aplicaciones de abdomen, obstetricia, ginecología y urología.
- Sonda transesofágica 2D multifrecuencia.
(SI/NO)
DE REF.
ECOGRAFO UROLOGÍA REQUISITOS FUNCIONALES Descripción general:
Ecógrafo de gama media en prestaciones con formación de haz digital y con transductores de última generación para la obtención de imágenes ultrasónicas de alta resolución en estudios generales en urología. Debe disponer de arquitectura flexible que permita ampliaciones futuras
REQUISITOS TÉCNICOS:
1. TECNOLOGÍA
- Monitor de al menos 17” (Color y alta resolución).
- Modos de exploración; B, M, Doppler pulsado, Doppler Color y Power Doppler.
- Zoom en tiempo real e imagen congelada.
- Rango dinámico de al menos 170 dB.
- Pre y postprocesado digital de imagen.
- Mínimo 1024 Canales digitales. A los efectos de la valoración del criterio “Calidad Técnica de la Oferta” se tendrá en cuenta la posibilidad de ampliación.
- Tratamiento digital de la imagen sobre una base mínima de 8 bits.
- Modo Triplex (B+Doppler+Color).
- Eliminación automática de artefactos en Color provocados por la respiración.
- Optimización automática de parámetros en Modos B, Doppler y Color.
- Cine-loop
- Archivo de imágenes en DVD o similar.
- 256 niveles de gris.
- Conectores para 3 sondas.
- 2º Armónico de tejidos.
- Cálculos automáticos Doppler en tiempo real.
2. MODOS DE TRABAJO
- El ecógrafo debe permitir obtener imágenes en tiempo real en modos: B, M, M color, Doppler pulsado, Doppler color, Power doppler (angio), imagen armónica, dúplex y tríplex.
- Sistema abierto para incorporación de opciones futuras y compromiso de actualización del equipo.
3. PROGRAMAS
- El software incorporado debe incluir las aplicaciones de:
Abdominal, Digestivo, Obstetricia, Ginecología, Vascular, Partes
Blandas y Urología.
4. CONECTIVIDAD
- Posibilidad de importación de imágenes en CD-DVD y por puerto USB
- Se incluirán los siguientes servicios DICOM:
• Basic Greyscale Print SCU.
• Storage SCU / SCP.
• Storage Commitment SCU.
• Verification SCU / SCP.
• Modality Worklist SCU.
• Modality Perform Procedure Step
5. SONDAS
- Sonda microconvex transrectal biplano, multifrecuencia con un ancho de banda de frecuencia de la imagen de al menos 5.0 a 10 Mhz.
- Sonda convex, multifrecuencia con ancho de banda de al menos 2.0 a 5,0 Mhz.
- Sonda lineal, multifrecuencia con ancho de banda de al menos 5,0 a 12,0 Mhz..
- Selección automática de las sondas.
- Guías de punción para sondas convex y microconvex transrectal biplano.
