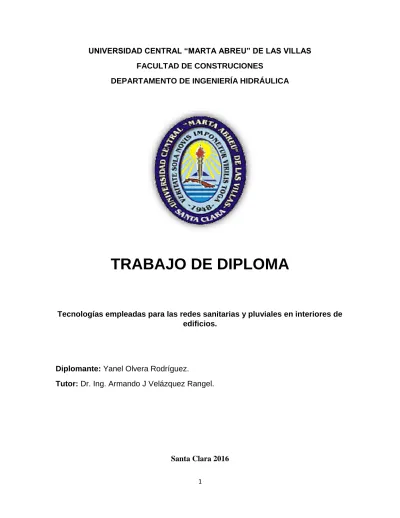

(1)UNIVERSIDAD CENTRAL “MARTA ABREU” DE LAS VILLAS FACULTAD DE CONSTRUCIONES DEPARTAMENTO DE INGENIERÍA HIDRÁULICA. TRABAJO DE DIPLOMA Tecnologías empleadas para las redes sanitarias y pluviales en interiores de edificios.. Diplomante: Yanel Olvera Rodríguez. Tutor: Dr. Ing. Armando J Velázquez Rangel.. Santa Clara 2016 1.

(2) Pensamiento. Nuestra recompensa se encuentra en el esfuerzo y no en el resultado, un esfuerzo total es una victoria completa. Mahatma Gandlu. 2.

(3) Dedicatoria A mis padres porque creyeron en mí y porque me sacaron adelante, dándome ejemplos dignos de superación y entrega, porque en gran parte gracias a ustedes hoy puedo ver alcanzada mi meta ya que siempre estuvieron impulsándome en los momentos más difíciles de mi carrera y porque el orgullo que sienten por mí fue lo que me hizo ir hasta el final. Va por ustedes por lo que valen, porque admiro su fortaleza y por lo que han hecho de mí. A toda mi familia que es lo mejor y más valioso que tengo en la vida, porque de una forma u otra contribuyeron durante este tiempo para que fuera posible realizar este trabajo. Gracias por haber fomentado en mí el deseo de superación y el anhelo de triunfo en la vida. A mis compañeros de aula sobre todo a mis hermanos del 101 que gracias al equipo que formamos logramos llegar hasta el final. A todas aquellas personas que aportaron su granito de arena mil palabras no bastarían para agradecerle su apoyo, su compresión y sus consejos en los momentos difíciles.. 3.

(4) Agradecimientos A la primera persona que le quiero agradecer es a mi tutor Dtor. Ing. Armando Velázquez Rangel, gracias por sus consejos, gracias por haber sido un padre para nosotros durante este periodo tan importante en nuestra vida, porque sin su ayuda y conocimiento no hubiera sido posible realizar este trabajo. A mis padres por haberme proporcionado la mejor educación y lecciones de vida. En especial a mi madre por cada día hacerme ver la vida de una forma diferente y confiar en mis decisiones, le agradezco por su apoyo porque sin duda alguna en el trayecto de mi vida me ha demostrado su amor, corrigiendo mis faltas y celebrando mis triunfos. En especial a mi padre por haberme enseñado que con esfuerzo, trabajo y constancia todo se consigue. Le agradezco por los ejemplos de perseverancia y constancia que lo caracterizan y que me ha infundido siempre, por el valor mostrado para salir adelante y por su amor. A mi familia fuente de apoyo constante e incondicional en toda mi vida y más aún en mis duros años de carrera. A mis compañeros con los que he compartido grandes momentos, gracias por haber estado ahí siempre en las buena y en las malas, porque durante este tiempo formamos un grupo de 7 hermanos que a pesar de la distancia que nos separa a algunos de nosotros yo sé que seguiremos siendo los mismos. A mis profesores gracias por su tiempo, por su apoyo así como por la sabiduría que me transmitieron en el desarrollo de mi formación profesional.. 4.

(5) Resumen En el trabajo de investigación se hace un estudio de la temática de las instalaciones sanitarias y pluviales en interiores de edificios partiendo de la literatura clásica y adentrándose en las nuevas tecnologías de producción de tuberías y accesorios, que permite conocer sus características en aras de realizar una selección de las principales tecnologías fabricadas y utilizadas en las redes de instalaciones sanitarias y pluviales interiores de edificios lo que brinda una actualización sobre el tema. Se realiza una aplicación a un caso de estudio de las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores de edificios, aplicando una metodología de cálculo para el diseño de una red sanitaria interior de edificio y analizando sus resultados. Contiene un extracto de las principales características de las tuberías y accesorios de PVC, CPVC, ABS, de acuerdo de manuales y datos de fabricantes, de utilidad para estudiantes y proyectista.. 5.

(6) Abstract In the research a study of the issue of sanitary and storm water installations inside buildings based on classical literature and into the new technologies of production of pipes and fittings, which allows to know their characteristics in order to make it make a selection of key technologies manufactured and used in networks of sanitary and storm inside buildings which provides an update on the subject. An application is made to a case study of the technologies used in the interior sanitary and storm installations of buildings , applying a calculation methodology for the design of a building within health network and analyzing their results. Contains an extract of the main characteristics of PVC pipes and fittings, CPVC, ABS, according to manufacturers manuals and data, useful for students and designer.. 6.

(7) Índice Pensamiento .................................................................................................................................... 2 Dedicatoria ....................................................................................................................................... 3 Agradecimientos ............................................................................................................................ 4 Resumen ........................................................................................................................................... 5 Introducción. ................................................................................................................................. 10 Capítulo 1: “Revisión bibliográfica sobre las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores de edificios” .......................................... 18 1.1 Introducción ................................................................................................................. 18 1.2 Espacio sanitario ........................................................................................................... 20 1.2.1 Actividades que se realizan en los espacios sanitarios. ................................. 20 1.2.2 Clasificación de los espacios sanitarios ............................................................. 20 1.2.3 Elementos componentes de los espacios sanitarios. ...................................... 21 1.2.4 Características que deben tener los aparatos sanitarios ................................ 22 1.3 Sistema de drenaje o redes de evacuación ..................................................................... 22 1.3.1 Condiciones que deben cumplir las redes sanitarias ...................................... 23 1.3.2 Partes de un sistema de drenaje ............................................................................ 23 1.4 Red de ventilación ......................................................................................................... 26 1.4.1 Ventilación particular o singular ............................................................................ 27 1.4.2 Ventilación colectiva ................................................................................................. 28 1.4.3 Ventilación en circuito .............................................................................................. 28 1.4.4 Ventilación general .................................................................................................... 28 1.5 Drenaje pluvial .............................................................................................................. 29 1.5.1 Sistema para recogida de aguas pluviales según Manual Técnico de tuberías para la edificación Uralita fabricado en España. ......................................... 29 1.5.2 Ventajas ........................................................................................................................ 30 1.6 Materiales más usados para instalaciones sanitarias. ..................................................... 31 1.6.1 Tuberías de PVC ......................................................................................................... 31 1.6.2 Tuberías de CPVC .................................................................................................... 32 1.6.2.2 Ventajas de las Tuberías PVC y CPVC (Según lo que se expone en el “Manual Técnico de Instalación”, CHARLOTTE, 2012) .............................................. 33 1.6.3 Tuberías de Hierro fundido ...................................................................................... 34 1.6.4 Tuberías de Hierro forjado ....................................................................................... 35 1.6.5 Tuberías de Hierro galvanizado.............................................................................. 35 7.

(8) 1.6.6 Tuberías de Acero ...................................................................................................... 35 1.6.7 Tuberías de Cobre ...................................................................................................... 36 1.7 Conclusiones parciales del capítulo ................................................................................ 36 Capitulo II: “Estudio y selección de las principales tecnologías utilizadas en las redes de instalaciones sanitarias y pluviales interiores de edificios” ........................ 37 2.1 Tuberías de drenaje o evacuación .................................................................................. 37 2.2 Propiedades de las tuberías de Policloruros de vinilo. (PVC) ........................................... 39 2.2.1 Propiedades de las tuberías sanitarias de (PVC) según el Catálogo Colombiano PAVCO ............................................................................................................ 39 2.2.2 Características de las tuberías sanitarías de (PVC). PAVCO ......................... 39 2.3 Propiedades de las tuberías sanitarias de PVC según una Ficha Técnica de Colombia (Tigre) .......................................................................................................................................... 41 2.3.1 Características Técnicas de la tecnología PVC Tigre ....................................... 41 2.4 Propiedades de las tuberías de cloruro de polivinilo clorado (CPVC) según catalogo AMANCO fabricado en México ............................................................................................ 44 2.5 Propiedades de las tuberías sanitarias de acrilonitrilo butadieno estireno (ABS) sugún Manual Tecnico y de Instalación CHARLOTTE fabricado en Los Estados Unidos de Norte América .............................................................................................................................. 46 2.5.1 Características ............................................................................................................ 47 2.6 Sifas y Accesorios .......................................................................................................... 50 2.6.1 Sifas ............................................................................................................................... 50 2.7.1 Accesorios PVC PAVCO............................................................................................... 51 2.8 Accesorios PVC TIGRE .................................................................................................... 56 2.9 Accesorios CPVC ............................................................................................................ 60 2.10 Accesorios ABS ............................................................................................................ 62 2.11 Red de ventilación ....................................................................................................... 62 2.11.2 Métodos de ventilación .......................................................................................... 63 2.11.3 Ventilación húmeda .................................................................................................. 64 2.11.3.1 Ventilación húmeda primaria: ........................................................................... 64 2.11.3.2 Ventilación húmeda, unitaria o común: .......................................................... 65 2.11.3.3 Desagüe – Ventilación:........................................................................................ 66 2.12 Red Pluvial .................................................................................................................. 75 2.12.1 Captación de aguas pluviales en edificaciones ............................................... 75 2.12.2 Consideraciones sobre el almacenamiento de aguas pluviales en áreas superiores o azoteas: .......................................................................................................... 76 8.

(9) Conclusiones Parciales del Capítulo ............................................................................ 79. Capitulo III: “Aplicación a un caso de estudio de las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores de edificios”. ............... 80 3.1 Metodología de cálculo para el diseño de una red sanitaria ............................ 80 3.Cálculo de la tubería pluvial. ..................................................................................... 90 3.3Ejemplo de diseño y cálculo del sistema de evacuación ................................... 95 3.4Método de simultaneidad ...................................................................................... 103. 9.

(10) Introducción. Existe una estrecha relación entre las instalaciones sanitarias y las hidráulicas. Por ser los sistemas de instalaciones sanitarias un conjunto de tuberías, piezas y aparatos, por los cuáles circula el agua sucia, con variaciones en su dirección y en los diámetros de los distintos conductos, hay que tener en cuenta gran parte de los principios y leyes que rigen en la hidráulica. Un edificio correctamente servido en sus necesidades hidráulicas e igualmente desaguado en sus aguas fecales y pluviales ofrece comodidad y seguridad en lo que a higiene se refiere. Es difícil generalizar sobre la situación mundial debido a la diversidad existente y la marcada división de la población, con respecto al acceso a los servicios de saneamiento. Las personas de escasos recursos se encuentran más susceptibles a las enfermedades y a la propagación de estas en la población. Las instalaciones sanitarias, tienen por objeto retirar de las construcciones en forma segura, aunque no necesariamente económica, las aguas negras y pluviales, además de establecer obturaciones o trampas hidráulicas, para evitar que los gases y malos olores producidos por la descomposición de las materias orgánicas acarreadas, salgan por donde se usan los muebles sanitarios o por las coladeras en general. Las instalaciones, sanitarias, deben proyectarse y principalmente construirse, procurando sacar el máximo provecho de las cualidades de los materiales empleados, e instalarse en la forma más práctica posible, de modo que se eviten reparaciones constantes e injustificadas, previendo un mínimo mantenimiento, el cual consistirá en condiciones normales de funcionamiento, en dar la limpieza periódica requerida a través de los registros. Lo anterior quiere decir, que independientemente de que se proyecten y construyan las instalaciones sanitarias en forma práctica y en ocasiones hasta cierto punto económica, no debe olvidarse de cumplir con las necesidades higiénicas y que además, la eficiencia y funcionalidad sean las requeridas en las construcciones 10.

(11) actuales y planeadas y ejecutadas con estricto apegado a lo establecido en los Códigos y Reglamentos Sanitarios, que son los que determinan los requisitos mínimos que deben cumplirse, para garantizar el correcto funcionamiento de las instalaciones particulares, que redunda en un óptimo servicio de las redes de drenaje general. A pesar de que en forma universal a las aguas evacuadas se les conoce como aguas negras, suele denominárseles como aguas residuales, por la gran cantidad y variedad de residuos que arrastran, o también se les puede llamar y con toda propiedad como aguas servidas, porque se desechan después de aprovechárseles en un determinado servicio. Desde el punto de vista del confort las instalaciones que deben tener las casas – habitación, edificaciones de oficinas y apartamentos, centros comerciales, terminales, aeropuertos y áreas industriales se encuentran: la calefacción, servicios de electricidad, teléfono, tv – cable y gas. Pero especialmente los servicios básicos de agua potable y alcantarillado. Las instalaciones hidráulicas y sanitarias en casas - habitación y edificios se pueden identificar también con los trabajos que se conocen en forma popular como de “plomería” y que se define como: “El arte de la instalación en edificios las tuberías, accesorios y otros aparatos para llevar el suministro de agua y para retirar las aguas con desperdicios y los desechos que lleva el agua” A partir de esta definición, se establece lo que es un sistema de plomería y se dice que un sistema de instalaciones incluye: los tubos de distribución del suministro de agua, los accesorios y trampas de los accesorios, el sello, los desperdicios y tubos de ventilación, que incluye drenaje de las aguas residuales de las edificaciones y el drenaje para aguas de lluvia; todo esto con sus dispositivos y conexiones dentro de la casa o edificio y con el exterior. Los sistemas de drenaje y de ventilación se instalan para evacuar las aguas de desperdicio de los distintos artefactos sanitarios y aguas jabonosas de los accesorios de la instalación de plomería (inodoros., lavabos, fregadero, etc.) y de los aparatos 11.

(12) (lavadora de ropa, lavadora de vajilla, etc.) y también para proporcionar un medio de circulación de aire dentro de las tuberías de drenaje sanitario y de ventilación. El sistema de drenaje de aguas de lluvia consiste en un sistema de tubos usados para transportar el agua de lluvia o de otras precipitaciones al alcantarillado o cualquier otro lugar destinado para esta agua. Desde hace muchos años en las carreras de ingeniería hidráulica, civil y arquitectura se ha venido impartiendo la materia de las instalaciones sanitarias y pluviales en interiores de edificios, ocupando espacio desde el primer año hasta el cuarto, así como en los trabajos de diploma y proyectos integradores y de investigación. La bibliografía utilizada es buena, pero se requiere su actualización sobre todo en lo relacionado con las tecnologías empleadas en la actualidad en los diseños y proyectos ejecutivos de obras nuevas. Ante tales retos aparece la necesidad del presente trabajo: Necesidad del Trabajo: La importancia del trabajo estriba en que constituye una investigación-recopilación sobre materiales y tecnologías utilizadas por empresas de proyecto y construcción en las instalaciones sanitarias y pluviales interiores en edificios, llegando a conformar un registro de los principales tipos de tuberías que se emplean en la actualidad en el país que permitirá su uso por estudiantes y profesores en los centros de educación superior del país. El trabajo realizará un estudio sobre las redes para las instalaciones sanitarias y pluviales interiores en edificios con el objetivo de actualizarse sobre el tema y la conformación de un registro de las tecnologías para uso docente y para proyectos. Objeto de estudio. Las tecnologías de las instalaciones sanitarias y pluviales interiores, proceso de diseño y construcción, materiales, tuberías y accesorios, productos, normalización utilizada.. 12.

(13) Hipótesis de la investigación. A través del estudio de proyectos de las instalaciones sanitarias y pluviales interiores de edificios y de un trabajo de investigación - recopilación en empresas de diseño y construcción podemos realizar un actualización de las principales tecnologías empleadas para las redes sanitarias y pluviales interiores, llegando a obtener un documento de utilidad para estudiantes y profesionales. Objetivo general. Actualizar el estado actual del tema en las empresas de diseño y de la construcción, reflejando todo este trabajo en fichero bibliográfico sobre el tema de acuerdo a las normas utilizadas. Objetivos específicos. 1. Realizar revisión bibliográfica sobre el tema de las instalaciones sanitarias y pluviales en interiores en edificios. 2. Estudiar y seleccionar tecnologías empleadas en las redes sanitarias y pluviales interiores de edificios que permitan actualizar el estado actual del tema y su uso en las carreras de Ingeniería Hidráulica, Civil y Arquitectura 3. Aplicar la información recopilada a un caso de estudio de un proyecto de instalaciones sanitarias y pluviales de interiores.. Tarea Científica o de investigación. Etapa I. 1. Definición del tema y del problema de estudio. Formación de la base teórica general. Planteamiento de hipótesis. Definición de objetivos. 2. Recopilación bibliográfica preliminar, definición, aprobación del tema y elaboración del plan de trabajo general. (Búsqueda en Internet, bibliotecas, empresas, normas, regulaciones, etc.). 13.

(14) 3. Redacción del capítulo 1:“Revisión bibliográfica sobre las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores”. 4. Presentación y discusión en la Línea de Investigación. Etapa II. 1. Visita a empresas para obtener ejemplos de proyectos de instalaciones sanitarias y pluviales donde se utilicen tecnologías novedosas. 2. Recopilación de información sobre las tecnologías empleadas para las redes sanitarias y pluviales interiores 3. Redacción del capítulo 2:“ Estudio y selección de las principales tecnologías utilizadas en las redes de instalaciones sanitarias y pluviales en interiores de edificios” Etapa III. 1. Análisis y procesamiento de los resultados 2. Redacción del capítulo 3:“Aplicación a un caso de estudio de las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores de edificios”. 3. Conclusiones y recomendaciones.. Novedad de investigación. La recopilación sobre las tecnologías empleadas en la actualidad en las redes sanitarias y pluviales interiores en edificios.. Aportes científicos relevantes. 1. El estudio y conceptualización de la temática de las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores de edificios. 2. La exposición de ejemplos de soluciones de proyecto. 3. La conformación de un documento con las principales tecnologías empleadas en las redes de instalaciones sanitarias y pluviales interiores de edificios. 14.

(15) Valor metodológico. . Se realiza un análisis de las tecnologías utilizadas en las redes sanitarias y pluviales interiores abordándose de manera integral. y de acuerdo a los. requerimientos de los de las normas usadas . Se presenta un registro sobre soporte magnético para el uso docente y de elaboración de proyectos.. Valor Práctico. . Se cuenta con un documento bibliográfico, de uso y consulta que debe contener información necesaria sobre tecnologías utilizadas en la actualidad para el diseño y construcción de las redes sanitarias y pluviales interiores en edificios, útil para estudiantes y profesores de las carreras de Ing Hid, Civil y Arquitectura en su trabajo en los proyectos docentes y de investigación.. Valor científico Investigativo. El trabajo presenta su valor científico investigativo en el hecho de que a partir de la búsqueda, recopilación y estudio de los materiales de cada tecnología utilizada, se presenta un recopilación de las mismas, que constituye una fuente para el trabajo en las asignatura, proyectos docente y de investigación de las carreras de Ing. Hidráulica, Civil y Arquitectura. Estructura de trabajo. . Capítulo I:“Revisión bibliográfica sobre las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores”.. El objetivo principal de este capítulo es la realización del estudio bibliográfico sobre el tema de estudio que permita la actualización necesaria para el desarrollo posterior del trabajo, haciendo uso de las diferentes fuentes de información vigentes actualmente. 15.

(16) . Capitulo II:“ Estudio y selección de las principales tecnologías utilizadas en las redes de instalaciones sanitarias y pluviales interiores de edificios” Es objetivo principal de este capítulo son las. visitas. a. empresas. para. obtener ejemplos de proyectos de instalaciones sanitarias y pluviales donde se utilicen tecnologías novedosas, con lo que se conformará el estudio y selección de las tecnologías.. . Capitulo III: “Registro de las principales tecnologías empleadas en las redes de instalaciones sanitarias y pluviales interiores de edificios”. Es objetivo principal de este capítulo es dejar conformado un registro con los datos e informaciones propias de cada tecnología que permita su utilización por estudiante y docentes en las asignaturas y proyectos. Conclusiones Recomendaciones Referencias bibliográficas Bibliografía. 16.

(17) Metodología de investigación. Definición del tema y del problema de estudio.. Formación de la base teórica general.. Introducción. Planteamiento de hipótesis.. Definición de objetivos.. Recopilación bibliográfica general.. Etapa I. Revisión bibliográfica general del tema del estudio” Tecnologías empleadas en instalaciones sanitarias y pluviales edificios.. Visita a empresas para obtener ejemplos de proyectos de instalaciones sanitarias y pluviales donde se utilicen tecnologías novedosas.. Etapa II. Estudio y selección de las tecnologías utilizadas en las redes de las instalaciones sanitarias y pluviales interiores.. Análisis y procesamiento de los resultados. Confección del registro de las tecnologías en instalaciones sanitarias y pluviales interiores de edificios.. Etapa III Conclusiones.. Recomendaciones generales.. 17.

(18) Capítulo 1: “Revisión bibliográfica sobre las tecnologías empleadas en las instalaciones sanitarias y pluviales interiores de edificios”. 1.1 Introducción. Con el desarrollo de este capítulo se tiene una visión de la bibliografía existente y consultada relacionada con la temática de estudio, sobre todo con el objetivo de exponer las tecnologías empleadas en las instalaciones sanitarias y pluviales en interiores de edificios. Para los Ingenieros Hidráulicos, Civil y Arquitectos se hace imprescindible el conocimiento de las instalaciones para su aplicación en las obras de Ingeniería específicamente las referidas a los interiores de edificios; así como el posible uso de estos materiales en la construcción, tanto es así que internacionalmente múltiples empresas y asociaciones se dedican a estos fines. Indudablemente es necesario el sistema de agua corriente domiciliaria, pero también, y en un mismo nivel de igualdad, lo es el sistema sanitario. Todos los líquidos que se consumen deben ser evacuados. Además deben ser evacuados todos los residuos orgánicos, los que son producidos por la limpieza corporal, lavado de ropas, vajilla, etc.... Un edificio correctamente servido en sus necesidades sanitarias, pluviales e igualmente hidráulicas ofrece comodidad y seguridad en lo que a higiene se refiere. Es difícil generalizar sobre la situación mundial debido a la diversidad existente y la marcada división de la población, con respecto al acceso a los servicios de saneamiento. Las personas de escasos recursos se encuentran más susceptibles a las enfermedades y a la propagación de estas en la población.. 18.

(19) El servicio de evacuación de aguas negras, de acuerdo a la norma internacional, tampoco existe en muchos ámbitos y asentamientos rurales, o en algunas zonas habitacionales de las periferias urbanas, sobre todo las de reciente formación por procesos irregulares. Los sistemas existentes presentan fallas que llevan a la contaminación de los mantos freáticos subterráneos; y se somete a tratamiento solo una parte muy pequeña de las aguas negras urbanas o rurales. Ellas se vierten a los embalses y las corrientes de agua y al mar, contaminando grandes superficies acuáticas, destruyendo su fauna y flora, y afectando la actividad agropecuaria y pesquera y la salud de los habitantes ribereños de ríos, lagos y mares. El uso de agua contaminada en la agricultura y la ganadería regresa la contaminación a las concentraciones humanas a través de los alimentos. Por regla general, las poblaciones que más sufren de servicios inadecuados de alimentación y evacuación son las de las zonas alejadas del casco urbano tales como las zonas montañosas.. Históricamente esta temática se ha impartido en las carreras de Ingeniería Hidráulica, Ingeniería Civil y Arquitectura utilizando diferentes bibliografías, toda esa enseñanza está montada sobre las tecnologías, los materiales, accesorios, formas de diseños, tablas de materiales que prácticamente no se usan en la actualidad donde han aparecido nuevas tecnologías para enfrentar los nuevos proyectos. Es por eso que el objetivo de este trabajo de diploma es realizar un estudio donde se expongan las principales tecnologías empleadas en la actualidad para el diseño sanitario y pluvial en interiores de edificios para uso de estudiantes y profesionales. (Martínez; 2004). Para lo anteriormente plateado desarrollaremos a continuación los conceptos y aspectos de índole teórico que nos ayudan a la comprensión de la temática.. 19.

(20) 1.2 Espacio sanitario En los países desarrollados existen y se desarrollan documentos, que norman casi todos los aspectos del proyecto arquitectónico y técnico de todos los tipos conocidos de edificios. En Cuba se han desarrollado en los últimos años algunas normas que ayudan en el proceso de diseño y construcción de las instalaciones sanitarias. En anteriores recopilaciones se observa que no existe mucha documentación en el campo del diseño de espacios sanitarios.. 1.2.1 Actividades que se realizan en los espacios sanitarios. Los espacios sanitarios son aquellos locales de una edificación en donde se realizan los siguientes tipos de actividades: . Actividades de evacuación de desechos humanos, en este caso orinas y excretas.. . Actividades de higiene corporal: de las partes superior, inferior y de todo el cuerpo.. . Otras actividades higiénicas tales como cambio de vestimenta, afeitado, depilación, cuidados cutáneos, lavado, fregado, limpieza, entre otras. Estas actividades pueden realizarse todas en un mismo local, como en el caso de los baños de las viviendas, o en locales más especializados cuando el volumen de usuarios es grande, como sucede en instalaciones públicas (espacios sanitarios de fábricas, centros docentes, recreativos, etc.). (Bancrofft, 1987).. 1.2.2 Clasificación de los espacios sanitarios En concordancia con la clasificación de actividades antes analizadas se produce la siguiente clasificación de los espacios: (Bancrofft, 1987). . De evacuación, en los cuales se ubican inodoros, urinarios, o servicios sanitarios y los correspondientes lavamanos y para la higiene corporal, en los cuales se 20.

(21) ubican duchas o baños lavabos, y el mobiliario necesario. Para el cambio de vestuario, en los cuales se ubican taquillas, bancos y el mobiliario necesario. . En general, en los edificios públicos se producen combinaciones de dichos espacios a fin de concentrar funciones e instalaciones. Adicionalmente a estos espacios se ubican en las instalaciones antes mencionadas un vestíbulo o zona de acceso, muchas veces común, la cual forma parte del conjunto. 1.2.3 Elementos componentes de los espacios sanitarios. A los efectos de una mejor comprensión posterior de las tecnologías desarrolladas es importante desglosar lo que se entiende por componentes de los espacios sanitarios, siendo estos: . Aparatos sanitarios y sus accesorios.. . Redes técnicas: alimentación hidráulica fría y caliente; evacuación de aguas servidas; corriente eléctrica; y eliminación y ventilación artificiales.. . Equipamiento menor y mobiliario: porta papeles, toalleros, ganchos, asientos alacenas, etcétera.. . Partes constructivas: pisos, paredes, techos y superficie.. Existen además otros aspectos o factores funcionales que intervienen en la clasificación de los espacios, tales como los factores ambientales y los dimensionales, con los cuales los arquitectos completan el diseño, utilizando los elementos componentes en adecuadas combinaciones que exigen siempre soluciones de compromiso. No es ocioso repetir que si un proyectista no considera todos los aspectos anteriores y establece una solución de compromiso entre ellos, no obtendrá buenos resultados. (Bancrofft, 1987).. 21.

(22) 1.2.4 Características que deben tener los aparatos sanitarios Condiciones sanitarias: Estar conformados con materiales no absorbentes, su superficie debe ser pulida, evitando los rebordes o espacios donde pueda acumularse suciedad, polvo, etc. y de fácil limpieza. Estar diseñados de forma tal que nunca puedan comunicarse las aguas de alimentación y evacuación, evitándose inclusive el retroceso del flujo hacia la tubería de alimentación. Condiciones de funcionamiento: (Bancrofft, 1987). . Evacuar rápidamente las aguas alejándolas de los aparatos.. . Ser silenciosos en su funcionamiento.. . Resistir el uso al que estarán sometidos.. . Utilizar poca agua.. . Ser de fácil instalación.. . Tener un bajo costo de mantenimiento.. . Ser ligeros y resistentes.. 1.3 Sistema de drenaje o redes de evacuación Una red de evacuación está constituida por el conjunto de tuberías y accesorios encargados de canalizar las aguas servidas, sucias, fecales y pluviales de los edificios, incluyendo los elementos necesarios para proteger los locales de los malos olores que se generan en el interior de los conductos y para mantener una presión atmosférica normal dentro de ella. Se parte del principio de utilizar la gravedad para la conducción de dichas aguas por razones económicas, siempre que sea posible. Estos son construidos tanto en las plantas bajas como en las altas, y tienen sus peculiaridades en cuanto a los materiales para su construcción, las condiciones de trabajo y los procesos tecnológicos. (Hidalgo, 1986).. 22.

(23) 1.3.1 Condiciones que deben cumplir las redes sanitarias . Tener pendiente o desnivel adecuado para una rápida y eficiente evacuación.. . Los tubos deben ser impermeables al agua y a los gases.. . Deben impedir el paso de los gases y malos olores al interior de la vivienda.. . Estar debidamente ventilado para evitar acumulación de gases en su interior.. . El material de las tuberías debe resistir la acción corrosiva de las aguas servidas.. . Sus desviaciones no deben ser en ángulo recto.. . La junta tiene que ser completamente estancas.. . Los ramales y derivaciones que entronquen horizontalmente con las maestras deben ser a menos de 900.. . Deben contar con los registros suficientes para su limpieza.. . Impedir el paso del aire, olores, insectos y animales al interior del edificio.. . Las tuberías deben ser duraderas e instaladas de forma tal que los ligeros movimientos de la edificación no las afecte.. 1.3.2 Partes de un sistema de drenaje. 1.3.2.1 Tuberías de drenaje o evacuación: Son las encargadas de evacuar los líquidos residuales o aguas servidas del edificio, colocándolas en el lugar correspondiente, como pueden ser: alcantarillado, laguna de oxidación, plantas de tratamientos etc. Estas a su vez están compuestas por:. 1.3.2.2 Colectoras o Maestras: Son las líneas (sucesión de tubos colocados en posición horizontal) que reciben la descarga o desagüe de una o varias derivaciones o ramales, de bajantes o columnas y que van a descargar a las alcantarillas o en fosas.. 23.

(24) 1.3.2.3 Ramales o Derivaciones: son las líneas de tubos que salen de las colectoras o maestras con el objetivo de recoger los desagües o descargas de bajantes, de uno o varios aparatos, así como de otros ramales de menor diámetro. Cuando un ramal recibe la descarga de un bajante o varios ramales de igual o menor diámetro, recibe el nombre de ramal o derivación principal.. 1.3.2.4 Bajantes o Columnas: los bajantes son los tubos que, colocados en posición vertical u oblicua, reciben las descargas de los aparatos y de ramales o derivaciones. Los bajantes se clasifican en bajantes fecales y bajantes pluviales.. 1.3.2.5 El Colector General: El colector general en planta baja es el encargado de colectar y trasegar horizontalmente el agua de las columnas o bajantes fuera de la edificación, hacia la red urbana de alcantarillado, si existe, o hacia los lugares de tratamiento, si este es aislado.. 1.3.2.6 Sifas y Accesorios: Los accesorios cumplen la misión de incorporar tramos secundarios o ramales (yees), producir inflexiones en la dirección (codos), colocar tuberías verticales o perpendiculares o la dirección de la principal (te), etc.. Entre los accesorios cobran especial importancia las Sifas: Las aguas servidas contienen. materias. orgánicas. que. se. descomponen. rápidamente,. esta. descomposición produce gases y olores que pueden introducirse en los locales a quienes sirve la red, produciendo molestias y afectando en ocasiones la salud de los ocupantes del inmueble o local servido. Por esta razón se colocan barreras que impidan el paso de dichos gases y olores. La solución más generalmente aceptada es la utilización de un sello hidráulico, el cual se obtiene mediante la utilización de la sifa. La sifa convencional es un tubo en forma de U vertical, recordando la forma de los vasos comunicantes, que tienen la entrada y salida de los líquidos en los 24.

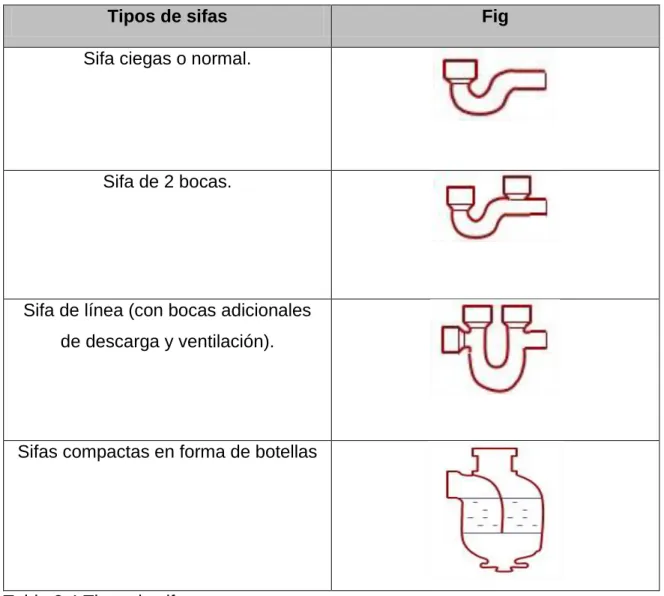

(25) extremos de los vasos de su configuración. Las sifas son las piezas que reciben directamente las descargas o desagües de líquidos de los muebles o aparatos sanitarios.. En la pieza de más importancia en un sistema de instalaciones. sanitarias, por la realiza. La forma de ella es de U .El diseño para su funcionamiento está basado en principio de los vasos comunicantes. Mantiene siempre cierta cantidad de líquido en su interior, con lo que forma un cierre lo que evita que los gases al exterior (sello hidráulico). Las sifas tienen que permitir además a las materias sólidas en suspensión, que pasen con facilidad a las tuberías de desagües sin que estas queden retenidas en su interior y la obstruyan. No todo el líquido contenido en ella constituye el sello hidráulico, sino que sólo es la porción de líquido comprendido entre el nivel de la superficie de la masa líquida y la parte superior de la curva de la sifa. De forma tal que siempre, luego de la circulación del agua, dentro de ella permanece un agua remanente que no alcanza tener la energía suficiente para rebasar el nivel de salida en el brazo de descarga y que constituye un sello hidráulico o trampa que no permite el paso de olores o de insectos y roedores. [Velázquez, 1989].. 25.

(26) Figura 1.1 - Partes principales de las instalaciones sanitarias en el servicio sanitario de una vivienda. 1.4 Red de ventilación Sistema auxiliar de tuberías que permite mantener la presión atmosférica en todas las partes de la Instalación y sirve para evacuar al exterior los gases producidos por la descomposición de la materia orgánica. (NC 53-146-1985) Estas tuberías, a la vez que extraen o dan salida a los gases que se producen en los sistemas de drenaje, introducen aire en ellos, es decir, lo ponen en contacto con la atmósfera y mantienen la presión de ella en las sifas. Por esa doble función de la ventilación, es que tiene importancia su correcta aplicación y construcción. Las redes de ventilación, cuando están aplicadas correctamente y construidas con las 26.

(27) técnicas exigidas, contribuyen en gran parte a evitar las pérdidas de los sellos hidráulicos por los fenómenos de sifonamiento y autosifonamiento, ya que al poner en contacto con la atmósfera, la columna del sello hidráulico correspondiente a la salida o descarga de la sifa, mantiene en ambas columnas un equilibrio de presión. Los efectos que producen los fenómenos mencionados anteriormente sobre el sifonamiento, al producirse la circulación de las masas líquidas con las tuberías de desagües, es decir, la compresión, el autosifonamiento y la aspiración, pueden ser evitados por la correcta ventilación. Cuando hay tendencia a que se produzca el sifonado, a la masa líquida le resulta más fácil aspirar aire por medio del ventilador, que aspirar el agua contenida en la sifa, con lo que se vitaría la rotura del sello. En los tramos de tubos de desagües horizontales, cuando son muy largos y no poseen suficiente aireación, el peligro de corrosión interna aumenta rápidamente, lo que afecta grandemente a las tuberías de hierro. Existen las siguientes formas de ventilación: . Ventilación particular o singular:. . Ventilación colectiva.. . Ventilación en circuito.. . Ventilación en general.. 1.4.1 Ventilación particular o singular Se considera una ventilación como singular o particular la que ventila a cada sifa, pero toma más este nombre en los casos cuando en un sistema de drenaje hay sifas a cierta distancia o en posiciones tales que las ventilaciones no puedan enlazarse una con la otra y ambas tengan que salir al exterior por conductos independientes.. 27.

(28) 1.4.2 Ventilación colectiva Este tipo de ventilación se usa en los casos de aparatos que se instalan en batería, y consiste en colocar un ventilador al final de la línea de tubos que se recibe el desagüe de dichos aparatos.. 1.4.3 Ventilación en circuito La ventilación en circuito consiste en establecer un entrelazamiento entre las ventilaciones de las sifas de los aparatos, para formar un sistema de ventilación en la red de evacuación o drenaje. El circuito, según se aprecia en el esquema, puede ser puesto en contacto con la atmósfera, por medio de una tubería directa al exterior o enlazándolo con la tubería de extensión de un bajante que continúe al exterior, y que, a su vez, resulta un tubo ventilador.. 1.4.4 Ventilación general El ventilador general está constituido por las tuberías que, en una red de evacuación o drenaje, se instala en los finales de las líneas maestras y de los bajantes para darle comunicación a las tuberías de evacuación con la atmósfera. Su diámetro nunca será menor de 102mm, (4”). Cuando los bajantes o columnas se prolongan hacia el exterior después de recoger el último ramal o ramales, hacen las funciones de ventilador general. En muchos casos, los bajantes recogen el último ramal sin continuar al exterior, por motivos económicos, es decir, se ahorran los tubos que llevaría este que implica su instalación, sin tener en cuenta las afectaciones que esto pueda ocasionar en el funcionamiento de las instalaciones, lo cual no es aconsejable hacer.. 28.

(29) 1.5 Drenaje pluvial El drenaje pluvial está conformado por el conjunto de tuberías y accesorios encargados de recoger las aguas provenientes de las lluvias o el baldeo, que proceden de: las cubiertas, las azoteas, las terrazas, áreas exteriores cementadas y áreas similares. Los sistemas de drenaje pluvial pueden ser unitario y separados.. El unitario es. aquel que colecta en una misma red de evacuación las aguas pluviales, y las aguas residuales o servidas. El separativo es aquel que colecta en redes independientes las aguas pluviales, y las aguas residuales o servidas. Este último sistema es el, más aconsejables y el más económicos, ya que cuando se recogen las aguas de conjunto ocurre que en caso de una precipitación fuerte, los bajantes pueden recoger de 5-10 veces más agua que lo previsto en la evacuación de los aparatos sanitarios, lo cual pudiera obligar a: Sobredimensionar las tuberías para utilizarlas solamente en contadas ocasiones. Que las tuberías trabajen a tubo lleno, lo cual crea sobre presiones en estas, y puede producir la descarga de las sifas. Encarecer el costo del tratamiento de las aguas por aumento innecesario del volumen de agua a tratar.. 1.5.1 Sistema para recogida de aguas pluviales según Manual Técnico de tuberías para la edificación Uralita fabricado en España.. Las aguas pluviales de cubiertas inclinadas se recogerán mediante canalones circulares o trapeciales de que gracias a su variedad de colores guardan la estética de todas las fachadas. Podemos encontrar cuatro tipos diferentes de canalones Uralita. 29.

(30) Canalón circular de una voluta. Canalón circular de doble voluta. Canalón trapecial. Canalón Amazon. Figura 1.2 Canalones para recogida de aguas pluviales.. Los canalones y sus piezas de unión están fabricados en PVC de alta calidad. Las superficies internas de los canalones Uralita se mantienen lisas en todo momento para facilitar la rápida evacuación de las aguas recogidas impidiendo de esta manera la obstrucción. 1.5.2 Ventajas . Diseñados para lograr una perfecta rigidez longitudinal y una fácil y rápida colocación en obra. . Todos los canalones Uralita disponen de los accesorios necesarios que permiten dar solución a cualquier proyecto, con especial cuidado de la estética gracias a su amplia gama de colores. . Permiten su colocación sobre banda vertical, correas, cubiertas onduladas o tejas. . Gran fluidez hidráulicas con ausencia de adherencias. . Seguridad y durabilidad. 30.

(31) . Calidad de instalación de los canalones con ausencia de humedades en la fachada, evitando de este modo que el agua se filtre en la estructura( Catalogo Uralita, año). 1.6 Materiales más usados para instalaciones sanitarias. 1.6.1 Tuberías de PVC . Significa cloruro de polivinilo. Este tipo de tubo es menos costoso que otros tipos, resiste el agrietamiento y no es afectado por los ácidos. Se fabrica en blanco, gris y claro; puede ser rígido o flexible.. . Debido a su fuerza y resistencia, el PVC se utiliza para muchas cosas. Dependiendo de su anchura, puede ser utilizado para transportar líquidos y gases de forma segura. Debido a su composición, el PVC se limita a transportar líquidos a temperaturas de menos de 140°F (60°C), haciendo al PVC inadecuado para transportar agua caliente. . En el caso del policloruro, éste comienza a tornarse más blando cuando está expuesto a una temperatura superior a los treinta grados. Además de tratarse de un material – de color blancuzco – el policloruro de vinilo es una resina resultante de un proceso químico denominado polimerización, sufrido por el cloruro de vinilo, de ahí su nombre. Entre sus características principales se encuentra su gran resistencia a todo lo que se eléctrico así como también al fuego. Este material también presenta distinciones, es decir, no hay un solo tipo de tuberías PVC. Por un lado, tenemos al flexible utilizado con distintas funciones, que van desde juguetes hasta pavimentos.. . Por el otro, tenemos al PVC rígido, que es el que se usa para el tema que nos ocupa: las tuberías, en reemplazo al hierro que se utilizaba antes de su surgimiento. Igualmente su uso no está restringido a las tuberías, al PVC rígido también se lo utiliza en envases y ventanas. Si hacemos un poco de historia, podemos ubicar al PVC rígido a fines de la década del ’60. Antes de su utilización corriente, fue probado en hospitales y edificios de departamentos y se eficacia 31.

(32) fue indudable, siempre teniendo en cuenta las distintas circunstancias que debían soportar dichos establecimientos. Luego de esto, las tuberías PVC ya no debieron demostrar nada más y su uso fue altamente satisfactorio y provechoso.. 1.6.1.1 Ventajas del uso de las tuberías PVC. Entre los puntos a favor de las tuberías PVC se encuentra su capacidad para hacer fluir fácilmente los deshechos que normalmente se arrojan. Esto se debe a que los tubos y las conexiones que se dan entre ellos tienen una superficie bastante lisa, lo cual a su vez impide por completo que se produzcan obstrucciones o atascamientos. Otra de las ventajas de las tuberías PVC es su peso ligero y sus distintas longitudes. Esto último siempre se constituye en un punto a favor si tenemos en cuenta el proceso de instalación, que muchas veces puede tornarse en una tarea sumamente ardua. Si bien en el comienzo del empleo de las tuberías PVC, las mismas tenían hechas sus uniones con cemento, esto podía ser muy complicado porque requería una constante mano de obra y además la limpieza era bastante dificultosa. Con el paso del tiempo, se buscó mejorar este problema y como respuesta a éste surgió un sistema de acoplamiento (o de unión, como se lo conoce normalmente) que no es más que un anillo de empaque realizado en hule. Dicho anillo asegura que la unión sea óptima, casi perfecta, pero además cumple una tarea extra. El sistema de unión absorbe la dilatación que se produce dentro de las tuberías cuando el clima fluctúa.. 1.6.2 Tuberías de CPVC . Significa cloruro de polivinilo clorado. Un proceso de radicales libres reemplaza una parte del hidrógeno presente en el PVC con cloro.. 32.

(33) Tiene usos similares al PVC. Sin embargo, debido al proceso de clorado, el CPVC es capaz de resistir altas presiones y temperaturas. El CPVC tiene una tolerancia superior de temperatura de 180°F (82,2°C), por lo que puede utilizarse para tuberías de agua caliente.. 1.6.2.1 Consideraciones sobre seguridad de las tuberías de PVC y CPVC El PVC y CPVC son productos de polímero y se fundirán en un incendio en el edificio. El CPVC especialmente se ha encontrado que alberga bacterias en la superficie interior. Todas las tuberías de PVC y CPVC se unen utilizando cementos que son contaminantes y toxinas conocidos. La ventilación es vital durante el proceso de instalación. Por último, debido a que estos productos son de menor precio, a veces se instalan por obreros no calificados esta información fue adquirida de la página web: (www.tuconstru.com/noticias/TC-NOTICIAS-3420-¿Cuál-es-la-. diferencia-entre-. los-tubos-de-PVC-y-CPVC). 1.6.2.2 Ventajas de las Tuberías PVC y CPVC (Según lo que se expone en el “Manual Técnico de Instalación”, CHARLOTTE, 2012) Fácil Instalación . Los sistemas PVC y CPVC son ligeros en peso (aproximadamente la mitad del peso del aluminio y una sexta parte del peso del acero) reduciendo los costos de transportación, manejo e instalación. Tienen paredes interiores suaves y sin costuras. No se requieren herramientas especiales para cortarlas. Estos materiales se pueden instalar usando la técnica de unión de cemento solvente.. 1.6.2.2.1 Resistencia . Los productos PVC y CPVC son altamente elásticos, duros y durables con una alta resistencia a la tensión y al impacto. 33.

(34) . 1.6.2.2.2 Baja Pérdida por Fricción. . La suave superficie interior del PVC, PEAD y CPVC asegura una baja pérdida por fricción y un alto índice de flujo. Adicionalmente, puesto que las tuberías PVC, PEAD y CPVC no producen herrumbre, no se pican, no se escaman, o no se corroen, el alto índice de fluidez se mantendrá tanto como la vida útil del sistema. 1.6.2.2.3 Baja Conductividad Térmica . Las tuberías de PVC y CPVC tienen un factor de conductividad térmica mucho menor que los sistemas metálicos. Por lo tanto, en la conducción de fluidos mantienen la temperatura de forma más constante. En muchos casos, no se requiere el uso de aislamiento en las tuberías.. 1.6.2.2.4 Virtualmente Libres de Mantenimiento . Una vez que ha seleccionado, diseñado e instalado adecuadamente un sistema PVC y CPVC, queda virtualmente libre de mantenimiento. Por lo tanto, cuando use sistemas de tuberías PVC y CPVC, podrá esperar años de servicio sin problemas.. Existen otros tipos de tuberías que aunque en la actualidad no son muy usadas en las empresas para la realización de los nuevos proyectos es importante mencionar alguna de sus principales características estas tuberías son:. 1.6.3 Tuberías de Hierro fundido Son tuberías que resisten bien las presiones, son frágiles y pocos resistentes a la corrosión. Son pesados en comparación con otros tipos, aunque las mismas poseen 34.

(35) un coeficiente de fricción considerado normal. Ya no se usan en instalaciones interiores por su alto costo y peso elevado.. 1.6.4 Tuberías de Hierro forjado Este material posee propiedades metálicas comparadas con las del acero. Los ensayos muestran que posee una gran resistencia mecánica, que la resistencia frente a la corrosión es más elevada que las de hierro fundido, así como su acabado es más perfecto. Son medianamente frágiles, resisten bien las presiones por lo que generalmente se utilizan en conducciones de alimentación sometidas a presión. Estas son tan pesadas como las de fundición pero poseen un coeficiente de fricción un poco más bajo.. 1.6.5 Tuberías de Hierro galvanizado Estos se galvanizan para protegerlos de la oxidación, se fabrican de muchos diámetros, pero no mayores de 102mm. Sus características son muy similares a los de hierro forjado.Son las de mayor uso junto con las de plástico, por su mayor durabilidad; uso de accesorios del mismo material en las salidas de agua, menor riesgo de fractura durante su manipuleo.. 1.6.6 Tuberías de Acero Se obtiene a partir de un laminado en caliente sin soldadura, o a partir de chapas enrolladas y soldadas longitudinalmente, o en espiral. Ambos procesos utilizan aceros dulces soldables de calidad y reciben en la planta de producción una protección anticorrosivo interior y exterior. Estas tuberías resisten muy bien las altas presiones, son muy resistentes a la corrosión, soportan golpes y choques de consideración, poseen un coeficiente de fricción relativamente pequeño y sus uniones se realizan por medio de roscas al igual que en las galvanizadas. Estas 35.

(36) pueden utilizarse en cualquier tipo de instalación. Existen variedades de acero como. Acero inoxidable, galvanizado, muy eficientes en cuanto a instalaciones se refiere.. 1.6.7 Tuberías de Cobre El cobre es uno de los materiales más antiguamente utilizados para producir tubos. Su uso ha estado bastante extendido por sus bondades, estando en este momento limitado por su alto costo de importación. Entre sus características está su resistencia a las presiones, estas no resisten choques ni golpes, son muy resistentes a la corrosión, creándose ella misma una capa protectora llamada verdín. Poseen un coeficiente de fricción muy bajo solo comparado con las tuberías de plástico. Estas tuberías son muy ligeras pesando la cuarta parte aproximadamente del peso de las de hierro o acero. Las uniones se realizan por roscas o soldadura y poseen una gran variedad de accesorios. Son muy óptimas en los lugares donde exista un ambiente agresivo en aumento, por ejemplo: cerca de la costa. . (Bancrofft, 1986). 1.7 Conclusiones parciales del capítulo 1. 1- De la búsqueda, estudio y recopilación bibliográfica realizada sobre las tecnologías empleadas en instalaciones sanitarias y pluviales en interiores de edificios podemos inferir la variedad existente. 2- La investigación bibliográfica desarrollada nos admitió tomar razonamientos de los vitales aspectos a abordar en esta temática. 3- Los materiales con los que en la actualidad se elaboran las tuberías para las instalaciones sanitarias interiores son: PVC y CPVC. 36.

(37) Capitulo II: “Estudio y selección de las principales tecnologías utilizadas en las redes de instalaciones sanitarias y pluviales interiores de edificios”. 2.1 Tuberías de drenaje o evacuación Actualmente la tecnología existente para el desarrollo de tuberías plásticas ha avanzado hasta el punto de que se dispone de una amplia variedad de materiales que permiten cubrir un gran campo de aplicaciones, tanto industriales como de ámbito doméstico.. Los principales tipos de materiales plásticos utilizados para la producción de tuberías y accesorios, son: . Policloruro de vinilo clorado (CPVC). . Acrilonitrilo butadieno estireno (ABS). . Policloruros de vinilo. (PVC). 37.

(38) Figura 2.1 - Componentes de una red sanitaria interior. 38.

(39) 2.2 Propiedades de las tuberías de Policloruros de vinilo. (PVC) 2.2.1 Propiedades de las tuberías sanitarias de (PVC) según el Catálogo Colombiano PAVCO. Las tuberías PVC Sanitaria PAVCO son fabricadas de PVC (Policloruro de Vinilo). Estas están diseñadas para transportar aguas servidas, residual doméstica, industrial o aguas lluvias y ventilación. Fabricadas para ser unidos con cemento solvente. Los tubos vienen de extremo liso y los accesorios con campanas. Figura 2.2 Tuberías sanitarias PVC. 2.2.2 Características de las tuberías sanitarías de (PVC). PAVCO. 2.2.2.1 Resistencia a la Corrosión. Los tubosistemas Sanitario de PVC PAVCO son totalmente inmunes a los gases y líquidos corrosivos de los sistemas de desagüe. También son inertes a la acción de los productos químicos comúnmente utilizados para destapar cañerías.. 39.

(40) 2.2.2.2 Paredes Lisas. Las paredes interiores lisas de los desagües en PVC facilitan el flujo de los desechos y por lo tanto rara vez se tupen. Además los diámetros interiores de los tubosistemas Sanitarios PVC son generalmente mayores que en los otros materiales. Estas dos cualidades permiten usualmente utilizar un diámetro inferior a una pendiente menor.. 2.2.2.3 Facilidad de Instalación. La soldadura liquida para PVC es el adelanto más moderno es la fontanería. Con serrucho y brocha como únicas herramientas se hace en un minuto una unión perfecta tan sólida como el mismo tubo.. 2.2.2.4 Prefabricación. La precisión de sus medidas y su peso reducido permiten con los tubosistemas Sanitaria de PVC prefabricar en el taller arboles enteros de desagüe para luego instalarlos rápida y fácilmente en la obra. 2.2.2.5 Durabilidad. La tubería de PVC rígido ha estado en servicio por más de 40 años en usos industriales, acueductos y desagües. Esta tradición y experiencia garantiza la durabilidad y el buen servicio de la tubería de PVC rígido. 2.2.2.6 Vida útil. La vida útil estimada es de 50 años. 40.

(41) Nota: Solo fueron expuestas algunas de las ventajas que poseen estas tuberías, otras como la resistencia al impacto, la resistencia química entre otras se encuentran en los anexos del catálogo.. Diámetro Referencia. Diámetro. Diámetro. Espesor de. Nominal. Exterior. Interior. pared. Promedio. Promedio. mínimo. pulgadas. mm. Pulg. mm. mm. Peso. pulg. Kg/m. 1.1/2. 12705. 48.26. 1.000. 42.68. 2.70 0.110. 0.64. 2. 12712. 60.32. 2.375. 54.48. 2.02 0.115. 0.84. 3. 12719. 82.56. 3.250. 76.20. 3.18 0.125. 1.27. 4. 12726. 114.30 4.500. 107.70. 3.30 0.130. 1.84. 6. 12733. 168.28 6.625. 160.04. 4.12 0.162. 3.41. Tabla 2.1 Parámetros de producción de Tuberías Sanitarias y Aguas Lluvias. 2.3 Propiedades de las tuberías sanitarias de PVC según una Ficha Técnica de Colombia (Tigre). 2.3.1 Características Técnicas de la tecnología PVC Tigre Dimensiones desde 1.1/2 pulg hasta 6 pulg (Tuberías Sanitarias). Tubos producidos en longitudes de 6m. Coeficiente de rugosidad (Manning n=0,009-0,011). Transporte de fluidos a flujo libre. Temperatura de trabajo ambiente de 23. 41.

(42) 2.3.1.1 Productos Complementarios. Cemento Solvente para PVC Tigre. Acondicionador de Superficie Tigre.. 2.3.1.2 Ventajas. Facilidad y rapidez de instalación. Paredes lisas. Resistencia a la electrólisis. Alta resistencia mecánica. Resistencia a la corrosión. Bajo peso. Facilidad de prefabricación. Baja conductividad térmica.. 2.3.1.3 Almacenamiento. Cuando la tubería es almacenada por largos periodos a la intemperie debe permanecer protegida de los rayos solares con el fin de evitar posibles deformaciones provocadas por acumulación excesiva de calor, así mismo como la posible cristalización de la tubería. El lugar para almacenamiento debe ser plano, limpio y libre de cualquier objeto saliente que pueda ocasionar daños a la tubería. La altura máxima de almacenamiento no debe sobrepasar los 1,8m. 42.

(43) 2.3.1.4 Instrucciones de instalación Es importante que desde el momento de la instalación se tenga claro que el éxito de las obras Hidráulicas de cualquier obra de Construcción, radica en la eficiencia de los acoples entre tuberías y Conexiones ya sea soldados o roscados. Es de vital importancia que para realizar la unión entre la tubería y conexión se haga uso de Cemento Solvente y Limpiador, y no remplazar ninguno de estos productos por otros, ya que su funcionamiento es en conjunto, y cualquier otro producto no permitirá garantizar la perfecta unión y hermeticidad de la junta. a) Inicialmente se debe realizar una inspección de que tanto la Tubería como las Conexiones se encuentran en perfecto estado sin evidencia de golpes y/o fisuras. b) Verifique que al ensamblar el tubo y la conexión (en seco), el tubo haga transición con la conexión en una longitud de ¾ partes de la longitud de la campana, esto garantizara una eficiente junta entre las dos partes. c) Corte el tubo a la longitud deseada y asegúrese que dicho corte quede a escuadra (90º), con el fin de que este conserve su longitud en cualquiera de los lados y hacer más eficiente la unión con la conexión d) Elimine los excesos de viruta de PVC que se genera por el corte, ya que estas pueden afectar la unión entre el tubo y la conexión y generar goteos e) Asegúrese que los extremos a unir y las campanas se encuentren totalmente secos f) Aplique un poco de Limpiador en un paño limpio y seco, luego frote las superficies a unir tanto de la tubería como de la campana (parte interna) de la conexión, es de vital importancia este paso ya que dentro de las funciones del limpiador no solo está la de limpiar las superficies, si no la de preparar las superficies para que la unión y hermeticidad sea eficientes. 43.

(44) g) Proceda a realizar la aplicación del Cemento Solvente (previamente agite el recipiente con el fin de que se mezcle el contenido), utilice una brocha, aplique una capa proporcional sobre superficie externa de la tubería y sobre la parte interna de la campana de la conexión. (Es importante no generar excesos de Cemento Solvente en la aplicación ya que estos provocaran fugas por debilitamiento de las paredes tanto de la tubería como del accesorio) h) Introduzca el tubo en la campana de la conexión y en el momento en que este haga contacto con el fondo de la conexión, realice un giro de ¼ de vuelta con el fin de hacer uniforme la distribución del Cemento Solvente. Elimine los excesos con un paño seco y limpio. Referencia. Diametro. Diametro. Diametro. Espesor de. Nominal. Exterior. Interior. pared. Promedio. Promedio. Minimo. mm. pulg. mm. pulg. mm. mm. pulg. 11420079. 48. 1 1/2. 48,26. 1,900. 42,68. 2,79. 0,110. 11420095. 60. 2. 60,32. 2,375. 54,48. 2,92. 0,115. 11420117. 82. 3. 82,56. 3,250. 76,20. 3,18. 0,125. 11420133. 114. 4. 114,30 4,500. 107,70. 3,30. 0,130. 11420150. 168. 6. 168,28 6,625. 160,04. 4,12. 0,162. Tabla 2.2 Parámetros de producción de Tuberia Sanitaria – Aguas Lluvias. 2.4 Propiedades de las tuberías de cloruro de polivinilo clorado (CPVC) según catalogo AMANCO fabricado en México (Arquigráfico; 2016). 2.4.1 Características y ventajas . Máxima resistencia al impacto evitando formación de suras y fracturas durante su manipulación en obra. 44.

(45) . Mejora el desempeño de la conducción de agua a presión permitiendo rangos de trabajo de 0ºC y hasta por arriba de 90ºC. . Mantiene la temperatura del agua en tramos largos por su bajo coeficiente de conductividad térmica evitando también condensación. . Su ligereza y flexibilidad lo hacen de fácil transporte y manejo. . Es atóxico e higiénico no le transporta olor ni sabor al agua que conduce. . Instalación rápida y segura porque no requiere equipo especial ya que se realiza mediante unión cementada. . Es alto extinguible ya que no permite la combustión ni la propagación de fuego. 2.4.1.1 Usos del CPVC El CPVC (cloruro de polivinilo clorado), tiene usos similares al PVC, sin embargo a diferencia de este, posee una estructura química más rígida, la cual se obtiene gracias a la añadidura de más cloro a la cadena de PVC original.. 2.4.1.2 Fácil Instalación: Las tuberías en PVC y CPVC son ligeras en peso (casi la mitad del peso del aluminio y una sexta parte del peso del Acero). Las paredes interiores de estos tubos son lisas. Para cortarlas no se requieren herramientas especiales.. 2.4.1.3 Resistencia a la corrosión: El PVC y el CPVC son materiales inertes y se caracterizan por su alta resistencia a la corrosión, a los ataques químicos debido a soluciones salinas, ácidos, alcoholes, y muchos otros químicos. Estas tuberías no trasmiten ningún sabor u olor ni reaccionan con los fluidos que conduce.. 45.

(46) 2.4.1.4 Resistencia mecánica: Las tuberías de PVC y CPVC son elásticas y durables. Tienen una aceptable resistencia a la tracción y al impacto. Estas tuberías están capacitadas para soportar presiones altas por períodos largos.. 2.4.1.5 Resistencia al fuego: El PVC y CPVC son materiales auto extinguibles y no son combustibles.. 2.4.1.6 Resistencia a la Corrosión externa: La humedad, las aguas salinas, la intemperie, o las condiciones subterráneas no afectan para nada el PVC ni el CPVC. Los arañazos o abrasiones externas de la superficie no son puntos vulnerables a los ataques corrosivos.. 2.4.1.7 Inmunidad al Ataque Galvánico o Electrolítico: El PVC y el CPVC son inmunes a la acción galvánica o electrolítica. Estas tuberías pueden ser utilizadas enterradas, bajo el agua, en presencia de metales y pueden ser conectadas a metales.. 2.4.1.8 Bajos Costos de Instalación: Las tuberías de PVC y CPVC al ser sumamente ligeras en peso, las hace que sea más manejable, flexible, y fácil de instalar. Éstas características inciden en los bajos costos de instalación comparadas con las tuberías metálicas convencionales.. 2.5 Propiedades de las tuberías sanitarias de acrilonitrilo butadieno estireno (ABS) sugún Manual Tecnico y de Instalación CHARLOTTE fabricado en Los Estados Unidos de Norte América. 46.

(47) 2.5.1 Características El ABS es un tipo de tuberías y accesorios a base de plástico utilizado en la industria de la construcción. Se utiliza en aplicaciones de presión limitada tales como las tuberías de drenaje y de alcantarillado. Además de tener superficies internas lisas que son ideales para que el fluido circule sin impedimentos, su fuerza y resistencia química aseguran una durabilidad muy necesaria para las instalaciones de alcantarillado. Los tubos pueden soportar años sin signos de corrosión, moho, podredumbre o cualquier otra forma de degradación del material.. 2.5.1.1 Usos del ABS. Las tuberías de ABS son ampliamente utilizadas en aplicaciones de desagüe, descargas y desechos, y más de 10 mil millones de pies del material se han instalado por constructores de estructuras residenciales y comerciales. El ABS se utiliza en aplicaciones ya sea bajo tierra o por encima del suelo, y también puede ser instalado en el exterior, siempre que los tubos cumplan ciertas condiciones. Con base en las normativas locales, el uso al aire libre puede requerir que las tuberías contengan pigmentos para evitar la radiación ultravioleta o sean pintadas con una pintura de látex a base de agua.. Resistencia a la abrasión Permeabilidad Propiedades. Alta Todos los grados son considerados impermeables al agua, pero ligeramente permeables al vapor. No los degradan los aceites son recomendables para. relativas a la fricción cojinetes sometidos a cargas y velocidades moderadas. Es una de las características más sobresalientes, lo que Estabilidad dimensional. permite emplearla en partes de tolerancia dimensional cerrada. La baja capacidad de absorción de la resina y su. 47.

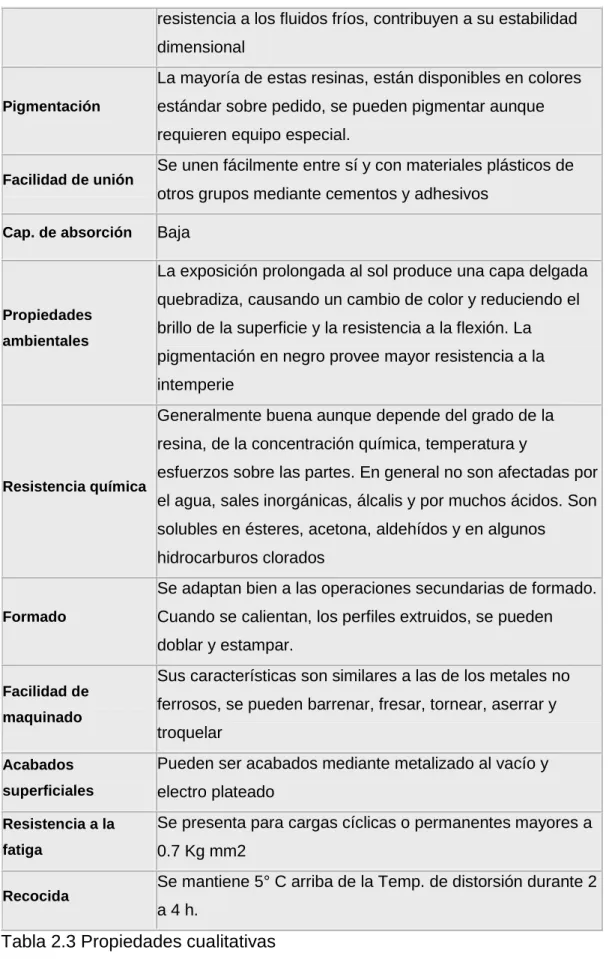

(48) resistencia a los fluidos fríos, contribuyen a su estabilidad dimensional La mayoría de estas resinas, están disponibles en colores Pigmentación. estándar sobre pedido, se pueden pigmentar aunque requieren equipo especial.. Facilidad de unión. Cap. de absorción. Se unen fácilmente entre sí y con materiales plásticos de otros grupos mediante cementos y adhesivos Baja La exposición prolongada al sol produce una capa delgada quebradiza, causando un cambio de color y reduciendo el. Propiedades ambientales. brillo de la superficie y la resistencia a la flexión. La pigmentación en negro provee mayor resistencia a la intemperie Generalmente buena aunque depende del grado de la resina, de la concentración química, temperatura y. Resistencia química. esfuerzos sobre las partes. En general no son afectadas por el agua, sales inorgánicas, álcalis y por muchos ácidos. Son solubles en ésteres, acetona, aldehídos y en algunos hidrocarburos clorados Se adaptan bien a las operaciones secundarias de formado.. Formado. Cuando se calientan, los perfiles extruidos, se pueden doblar y estampar. Sus características son similares a las de los metales no. Facilidad de maquinado. ferrosos, se pueden barrenar, fresar, tornear, aserrar y troquelar. Acabados. Pueden ser acabados mediante metalizado al vacío y. superficiales. electro plateado. Resistencia a la. Se presenta para cargas cíclicas o permanentes mayores a. fatiga. 0.7 Kg mm2. Recocida. Se mantiene 5° C arriba de la Temp. de distorsión durante 2 a 4 h.. Tabla 2.3 Propiedades cualitativas. 48.
