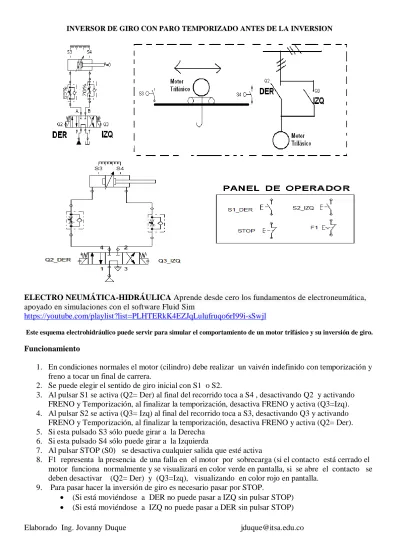

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co INVERSOR DE GIRO CON PARO TEMPORIZADO ANTES DE LA INVERSION

ELECTRO NEUMÁTICA-HIDRÁULICA Aprende desde cero los fundamentos de electroneumática, apoyado en simulaciones con el software Fluid Sim

https://youtube.com/playlist?list=PLHTERkK4EZJqLulufruqo6rI99i-sSwjl

Este esquema electrohidráulico puede servir para simular el comportamiento de un motor trifásico y su inversión de giro.

Funcionamiento

1. En condiciones normales el motor (cilindro) debe realizar un vaivén indefinido con temporización y freno a tocar un final de carrera.

2. Se puede elegir el sentido de giro inicial con S1 o S2.

3. Al pulsar S1 se activa (Q2= Der) al final del recorrido toca a S4 , desactivando Q2 y activando FRENO y Temporización, al finalizar la temporización, desactiva FRENO y activa (Q3=Izq).

4. Al pulsar S2 se activa (Q3= Izq) al final del recorrido toca a S3, desactivando Q3 y activando FRENO y Temporización, al finalizar la temporización, desactiva FRENO y activa (Q2= Der).

5. Si esta pulsado S3 sólo puede girar a la Derecha 6. Si esta pulsado S4 sólo puede girar a la Izquierda

7. Al pulsar STOP (S0) se desactiva cualquier salida que esté activa

8. F1 representa la presencia de una falla en el motor por sobrecarga (si el contacto está cerrado el motor funciona normalmente y se visualizará en color verde en pantalla, si se abre el contacto se deben desactivar (Q2= Der) y (Q3=Izq), visualizando en color rojo en pantalla.

9. Para pasar hacer la inversión de giro es necesario pasar por STOP.

 (Si está moviéndose a DER no puede pasar a IZQ sin pulsar STOP)

 (Si está moviéndose a IZQ no puede pasar a DER sin pulsar STOP)

(2)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co

10. Si queda en medio del recorrido puede reiniciar un avance ya sea hacia la Izquierda o hacia la derecha.

11. Al pulsar STOP cuando este en uno de los extremos (S3 o S4) se debe desactivar todas las salidas e interrumpir las temporizaciones.

12. Después de un Fallo, al reestablecer F1 a su posición inicial (cerrado) no debe reiniciarse ningún movimiento ni temporización.

CIRCUITO ELÉLCTRICO ADAPTADO PARA EL PLC

(3)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co

COM

COM1

%I0.1

%I0.0

%Q0.2

%Q0.3

+24 V

S2_IZQ S1_DER

Q2_DER

Q3_IZQ

A2 A1

A2 A1

3 4

%I0.3

%I0.2 S3

3 4

3 4

%I0.4 F1_FALLO

3 4

S4

%I0.5 S0_STOP

3 4

FRENO

A2 A1

%Q0.4

3 4

ESQUEMA DE CONEXIÓN DE E / S PLC

Alimentación del PLC

ENTRADAS

SALIDAS

0V

0V

+24 V 0V

INTERRUPTOR

+24 V

(4)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co REALIZAR EL CONTROL DEL PROYECTO CON EL PLC

CREE UNA PANTALLA HMI CON VIJEO DESIGNER 1.1 Incluir animación del cilindro

Jóvenes, este material ha sido elaborado con mucho gusto.

Si te es útil Regálame un Like, comenta y suscríbete :) (っ◕‿◕) Te invito al CANAL DE YOUTUBE MEKATRONICA

para conocer más

http://www.youtube.com/c/JovannyDuque?sub_c onfirmation=1_

__________________________________

y Amigos/as en el BLOGG MEKATRONICA J DUKE podrás encontrar cantidad de recursos sobre SOLIDWORKS, HIDRÁULICA -

ELECTROHIDRÁULICA , NEUMÁTICA, ELECTRONEUMÁTICA, CONTROL, PLC M221, PLC SIEMEMS S7 1200, PLC SIEMENS S7 300

, FLUID SIM FACTORY IO, entre otros

(5)

Elaborado Ing. Jovanny Duque jduque@itsa.edu.co

https://mecatronica-itsa.blogspot.com/
