(1)UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA GEOLÓGICA. “CONTROL DE CALIDAD Y MODELAMIENTO GEOLÓGICO DEL PROYECTO ÓXIDOS DE AG-AU EN LA EMPRESA ADMINISTRADORA CERRO S.A.C. COMPAÑÍA MINERA VOLCAN”. ESIS PRESENTADA POR LA BACHILLER: CORNEJO YARIN, VANESSA VERONIKA. PARA OPTAR EL TÍTULO PROFESIONAL DE: INGENIERO GEÓLOGO AREQUIPA-PERÚ. 2017.

(2) DEDICATORIA:. A mi querida madre Carol y a mi familia; por su constante apoyo, consejo. y. sacrificio. para. superarme cada día más. A mi hijo Mathías por alentarme con su bella sonrisa..

(3) AGRADECIMIENTOS. De mi mayor consideración al Superintendente de Geología de la Unidad Administrativa Cerro S.A.C. Rover Froilan Olazabal Telles, por su gran apoyo, asesoramiento, enseñanzas y consejos en esta etapa, por su gran aporte para concluir la tesis.. Al Ingeniero José Cuadros y al Dr. Fredy García, catedráticos de la Universidad Nacional de San Agustín de Arequipa, por su asesoramiento y consejos para realizar la presente tesis.. Agradezco a mi Alma Mater, la Universidad Nacional de San Agustín y a los docentes de la Escuela de Ingeniería Geológica..

(4) RESUMEN. La Empresa Administradora Cerro S.A.C. tiene proyectado la expansión del Tajo Raúl Rojas hacia la zona Sur y desarrollar el proyecto denominado Óxidos Ag-Au, nombrado así por la presencia de dichos elementos con alto interés económico, para ello desarrollo una campaña de perforación y así generar un Modelo Geológico que permita estimar y validar los Recursos haciendo uso también de información histórica del tajo en general obtenida con perforaciones verticales e inclinadas. Cada proceso geológico desarrollado en esta tesis desde la toma de muestra cumple un papel transcendental para la obtención de buenos resultados, existen técnicas de control de mineral que se van aplicando durante la explotación del yacimiento, protocolos que son designados acomodando el estilo de mineralización, incluyendo la elección de un apropiado método de muestreo con respecto al método de minado y las características mineralógicas , permitiendo una recolección de datos , que a su vez permitirán el desarrollo de un análisis gráfico e interpretativo que a su vez harán posible que el modelo original sea mejorado y se vuelva mucho más confiable y coincidente con los modelos de corto plazo y exista una buena conciliación con las reservas, todo este proceso se desarrollara dando cumplimiento a los requerimientos del código JORC y poder así cotizar en Bolsas Internacionales. Aquí es donde se hizo uso del software Datamine y de un paquete geoestadístico como una herramienta para salvar estas dificultades, usando técnicas como la simulación condicional y análisis de data que nos proporcionará respuestas preliminares sobre la precisión del muestro y exactitud del laboratorio en el análisis de las muestras. Todo este proyecto tendrá repercusiones económicas positivas por la posibilidad de pasar a una fase de factibilidad..

(5) ÍNDICE CAPÍTULO I INTRODUCCIÓN 1.1.- Ubicación 1.2.- Accesibilidad. 1 2. 1.3.- Justificación. 2. 1.4.- Formulación del problema. 3. 1.4.1.- Definición del problema. 3. 1.4.2.- Formulación del problema. 3. 1.5.- Alcances y limitaciones. 4. 1.5.1.- Alcances. 4. 1.5.2.- Limitaciones. 5. 1.6.- Variables e indicadores. 5. 1.6.1.- Independientes. 5. 1.6.2.- Dependientes. 5. 1.6.3.- Indicadores. 5. 1.7.- Objetivos. 5. 1.7.1.- Objetivo General. 5. 1.7.2.- Objetivos Específicos. 5. 1.8.- Hipótesis. 6. 1.9.- Fisiografía y Geomorfología. 6. 1.9.1..- Relieve. 6. 1.9.2.- Procesos endógenos. 7. 1.9.3.- Procesos exógenos. 7. 1.9.4.- Drenaje. 7. 1.9.5.- Clima y vegetación. 8. 1.9.6.- Recursos Naturales. 8.

(6) CAPÍTULO II MARCO GEOLÓGICO 2.1.1.Regional 2.1.- Estratigrafía Geología Regional. 10. 2.1.1.1.- Grupo Excélsior 2.1.1.2.- Grupo Mitu. 10. 2.1.1.3.- Grupo Pucará 2.1.1.3.1.- Formación Chambará 2.1.1.3.2.- Formación Aramachay 2.1.1.3.3.- Formación Condorsinga 2.1.1.4.- Grupo Goyllarisquizga 2.1.1.5.- Formación Pocobamba 2.1.1.5.1.- Miembro Cacúan 2.1.1.5..2.- Miembro Shuco 2.1.1.5..3.- Miembro Calera 2.1.1.6..- Cuaternario 2.1.1.6.1.- Depósitos Bofedales (Q-bo). 11 11 11 12 12 12 13 13 13 14 14 14. 2.1.1.6.2.- Depósitos Aluviales (Q-al). 14. 2.1.1.6.3.- Depósitos Coluviales (Q-co) 2.1.1.6.4.- Depósitos Eluviales (Q-e). 15 15. 2.1.1.7.- Rocas Intrusivas. 15. 2.1.1.7.1.- Atacocha 2.1.1.7.2.- Cerro de Pasco. 15 16. 2.1.1.7.3.- Marcapunta. 16. 2.2.- Geología Local 2.2.1.- Unidades Litoestratigrafícas. 18 18. 2.2.1.1.- Filitas Excélsior 2.2.1.2.- Grupo Mitu. 18 18. 2.2.1..3.- Calizas Pucará 2.2.1.4.- Formación Goyllarisquizga. 19 19. 2.2.1.5.- Formación Machay. 19.

(7) 2.2.1.6.- Formación Pocobamba 2.2.1.7.- Cuaternario. 20 20. 2.2.1.8.- Rocas Ígneas. 20. 2.2.1.8.1.- Rocas Volcanoclásticas. 21. 2.2.1.8.2.- Rocas Intrusivas. 21. 2.3.- Geología Estructural 2.3.1.- Fracturamiento. 21 21. 2.3.1.1.- Fallas longitudinales 2.3.2.2.- Fallas oblicuas al Plegamiento Regional. 22 22. 2.3.2.3.- Fallas transversales. 22. 2.3.2.4.- Fallas oblicuas a los pliegos transversales 2.4.- Geología Económica del Yacimiento. 22 26. 2.4.1.- Cuerpo de Pirita-Silice 2.4.2.- Cuerpos de Pirrotita. 26 27. 2.4.3.- Cuerpos y vetas de Pb-Zn. 28. 2.4.4.- Vetas y Cuerpos de Cu-Ag 2.4.5.- Cuerpos de Ag-Bi. 30 30. 2.4.6.- Cuerpos Supérgenos de Cu. 31. 2.4.7.- Cuerpos Oxidados Argentíferos 2.4.8.- Controles de Mineralización. 31 33. 2.4.9.- Mineralogía 2.4.9.1.- Cuerpos de Pb-Zn 2.4.9.2.- Vetas y cuerpos de Cu-Ag. 34 34 34. 2.4.9.3.- Cuerpos de Ag-Bi. 34. 2.4.9.4.- Cuerpos Supérgenos de Cu. 35. 2.4.9.5.- Cuerpos Oxidados Argentíferos. 35.

(8) CAPÍTULO IV METODOLOGÍA DE LA INVESTIGACIÓN 3.1.- Método de Investigación 3.2.- Nivel de Investigación 3.3.- Diseño de Investigación. 36. 3.4.- Población y muestra. 37. 36 36. 3.5.- Medición 3.5.1.- Objeto de estudio. 37 37. 3.5.2.- Propiedad a medir. 37. 3.5.3.- Unidad 3.5.4.- Instrumento. 37 37. 3.5.5.- Sujeto. 38. 3.6.- Metodología del Modelamiento. 38. 3.6.1. Muestreo de Sondajes Diamantinos. 39. 3.6.2. Laboratorios. 39. 3.6.2.1. Preparación de muestras. 39. 3.6.2.2. Análisis. 40. 3.6.2.3. Reportes. 40. 3.6.3. Base de datos. 40. 3.6.3.1. Control de Calidad. 41. 3.6.3.1.1.- Controles de Precisión 3.6.3.1.1.1.Muestras Gemelas. 41 41. 3.6.3.1.1.2.Duplicados de Gruesos 43 3.6.3.1.1.3.Duplicados de Pulpas 3.6.3.1.2. Controles de Exactitud 3.6.3.1.2.1.Muestras Estandar 3.6.3.1.2.2.Controles Externos 3.6.3.1.2.3. Controles de Contaminación 3.6.3.1.2.4. Control Granulométrico 3.6.3.2. Validación de Data 3.6.3.2.1.Macros 3.6.3.2.2.Procedimientos Manuales. 43 44 44 44 46 46 46 47 49.

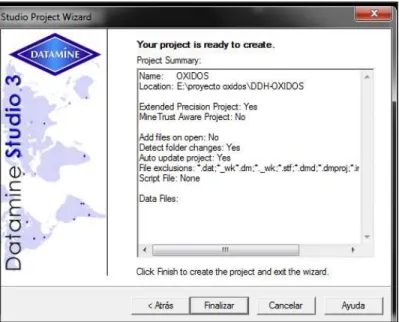

(9) 3.6.3.3.Análisis de Densidad 3.6.4.Procesamiento de la data en Datamine 3.6.4.1. Inicio de Proyecto y preparación de datos 3.6.4.2. Creación del Proyecto 3.6.4.3.Importación de Data al Software 3.6.4.4. Generación de Taladros 3.6.4.5.Tabla de Datos (Drillholes) 3.6.4.6. Visualización de Taladros 3.6.4.7. Formato de visualización de Datos 3.6.4.8.Formato de taladros (Drillholes) 3.6.4.9. Planos y Secciones Geológicas 3.6.4.10. Interpretación Geológica 3.6.4.11. Generación de los contornos o String 3.6.4.12.Creación de Wireframe 3.6.5.Cálculo de Recursos 3.6.5.1.Factores y Criterios de Estimación 3.6.5.1.1. Factores de Corrección 3.6.5.1.2. Bloqueo y Estimaciones 3.6.5.2. Método Geoestadístico. 3.6.5.2.1.Sondajes 3.6.5.2.2. Modelo de bloques 3.6.5.2.3. Selección de Muestras 3.6.5.2.4. Altos Erráticos 3.6.5.2.5. Compositación 3.6.5.2.6. Análisis Variográfico 3.6.5.2.7.Estimación de leyes 3.6.7. Clasificación de Recursos. 49 52 52 53 54 58 59 62 63 67 69 70 70 74 76 78 78 78 78 78 80 81 81 81 82 83 83. CAPÍTULO IV 85. RESULTADOS 4.1.- Resultados a alcanzar 4.2.- Resultados del procesamiento del QC 4.2.1.- Controles de Precisión. 85 85. 4.2.1.1.- Muestras Gemelas. 86. 4.2.1.2.- Duplicados de gruesos. 87. 4.2.1.3.- Duplicados de pulpas. 88.

(10) 4.2.2.- Controles de Exactitud. 89. 4.2.2.1.- Muestras Estandar. 89. 4.2.2.2.- Controles Extremos. 90. 4.2.3.- Controles de Contaminación 4.2.3.1.- Blancos Finos 4.2.4.- Control Granulométrico. 91 91 92. 4.3.- Resultados del Modelamiento en Datamine. 93. 4.3.1-Distribución de taladros dentro de la Wireframe. 94. 4.3.2-Dominios Geológicos. 95. 4.4.-Resultados de Cálculo de Recursos. 95. 4.4.1-Dominios con el Modelo de bloque y sus Categorías. 97. CONCLUSIONES. 98. RECOMENDACIONES. 99. BIBLIOGRAFÍA. 100. ANEXOS. 101.

(11) LISTA DE FIGURAS Página Figura 2.1: Columna Estratigráfica.. 23. Figura 2.2: Sección geológica esquemática de Cerro Pasco.. 32. Figura 3.1: Macro para corrección de valores duplicados.. 44. Figura 3.2 .Creación del proyecto. 54. Figura 3.3.Importación de data. 55. Figura 3.4 .Selección de archivos. 56. Figura 3.5 .Nombramiento de encabezados. 56. Figura 3.6 .Selección de delimitador de texto. 57. Figura 3.7 .Selección de características del texto. 57. Figura 3.8 .Compositar taladros. 59. Figura 3.9 .Tablas empleadas. 61. Figura 3.10.Visualización de taladros. 62. Figura 3.11 .Vista del total de taladros en ventana Visualizer. 63. Figura 3.12 .Ventana de creación de Leyendas. 64. Figura 3.13 .Ventana de formato de Leyendas. 65. Figura 3.14 .Vista de los taladros de Santa Rosa, Machupicchu y Ayapoto con leyendas y la wireframe del Tajo Raúl Rojas.. 66. Figura 3.15.Formato Display para taladros. 67. Figura 3.16 .Inserción de leyendas de Ag a los taladros.. 69. Figura 3.17 .Sección trabajada para proceder con digitación.. 70. Figura 3.18 .Procedimiento para insertar imagen en el Software.. 72. Figura 3.19.Digitalización de la sección en Datamine. 73. Figura 3.20 .Contornos creados en Datamine finalizados. 74. Figura 3.21 .Wireframe del cuerpo Óxidos. 75.

(12) Figura 3.22. Vista 3D planta del yacimiento. 76. Figura 3.23 .Clasificación y relación entre Recursos y Reservas. 77. Figura 3.24 .Vista 3D del tajo abierto (mirando al E) mostrando las litologías que conforman el yacimiento Cerro de Pasco. 79. Figura 4.1 .Vista del Modelo Geológico del Cuerpo de Oxidos.. 93. Figura 4.2. Vista del Modelo Geológico y taladros con ley de Ag.. 94. Figura 4.3. Vista del Modelo Geológico y taladros con ley de Au.. 94. Figura 4.4. Vista de los Dominios Geológicos. 95. Figura 4.5. Vista de los Dominios Geológicos. 96. Figura 4.5. Vista en Planta de Dominios Geológicos y modelo de bloques.. 97.

(13) LISTA DE TABLAS Página Tabla 3.1: Análisis ARD para leyes de Au-Ag.. 42. Tabla 3.2: Valor de leyes pertenecientes al estándar SRM60.. 44. Tabla 3.3: Resultados de Gravedad Específica con método de Parafina.. 52. Tabla 3.4: Campos requeridos en Tabla de Datos en Datamine. 60. Tabla 3.5: Tabla resumen de taladros perforados. 78. Tabla 3.6: Estadística descriptiva de las muestras de taladros. 79. Tabla 3.7: Prototipo de modelo de bloque. 80. Tabla 3.8: Altos erráticos para cada población. 81. Tabla 3.9: Parámetros de interpolación. 83. Tabla 4.1: Resultados de Muestras Duplicadas de Campo. 86. Tabla 4.2: Resultados de Muestras Duplicados Gruesos. 87. Tabla 4.3: Resultados de Muestras Duplicadas de Pulpas. 88. Tabla 4.4: Resultados de estimación. 96.

(14) LISTA DE GRÁFICAS Página Gráfica N°3.1 Análisis de Correlación Picnómetro VS Parafina. 51. Gráfica N°3.2 Variogramas experimentales, modelos variográficos y parámetros para los elementos Ag y Au en el cuerpo 32 – OXD-SR (Santa Rosa).. 82. Gráfica N°4.1: Gráfica de muestras gemelas para Zn.. 86. Gráfica N°4.2: Gráfica de muestras Duplicado de gruesos para Zn.. 87. Gráfica N°4.3: Gráfica de muestras Duplicado de finos para Zn.. 88. Gráfica N°4.4: Gráfico de control de los análisis del valor estándar para el Laboratorio de Cerro. 89. Gráfica N°4.5: Duplicados de pulpa de Laboratorio de Cerro – Laboratorio Externo. 90. Gráfica N°4.6 Análisis de Blancos insertados en Laboratorio de Cerro. 91. Gráfica N°4.7 Control Granulométrico triturado. 92. Gráfica N°4.8 Control granulométrico pulverizado. 93.

(15) LISTA DE PLANOS Página Plano N°1: Plano de Ubicación.. 9. Plano N°2: Plano de Geología Regional. 17. Plano N°3: Plano Geológico Local. 24. Plano N°4: Plano Estructural. 25. 15.

(16) CAPITULO I INTRODUCCIÓN 1.1.. UBICACIÓN. Geográficamente el yacimiento de Cerro de Pasco está localizado en el Perú central, al NE de la ciudad de Lima, en las estribaciones occidentales de la Cordillera Central de los Andes Peruanos. Políticamente se encuentra ubicado en la Región Andrés Avelino Cáceres, departamento de Pasco, provincia de Cerro de Pasco, y los distritos de Yanacancha, San Juan, Chaupimarca, y Paragsha; el área de desarrollo de la actividad es de aproximadamente 2950 hectáreas; está a una distancia aproximada de 130 km, al norte de La Oroya y 310 km de la ciudad de Lima. Geológica y localmente el yacimiento está emplazado en la confluencia de los dominios estructurales N-S y N120°, la margen sur-oriental del “Cuello Volcánico” (Cerro Rica Cerreña) de Cerro de Pasco en contacto con la secuencia carbonatada del Grupo Pucará de edad Triásico Jurásico. La altitud varía entre los 4340 y 4500 m.s.n.m.. 1.

(17) Coordenadas UTM de la zona de estudio: UTM WGS84 Zona 18 Sur del Meridiano de Greengwich:. 1.2.. NORTE. 8 817000. 8824000. ESTE. 360000. 363800. ACCESIBILIDAD. El acceso al proyecto en la ciudad de Cerro de Pasco desde la ciudad de Lima (295 Km). se realiza a través de la Carretera Central que se encuentra. actualmente asfaltada y luego por un acceso a partir del PP.JJ. José Carlos Mariátegui – Sector 1 A, por 1.2 Km.. Ver Plano N° 1: Plano de Ubicación. 1.3.. JUSTIFICACIÓN:. En el presente trabajo representar la forma del cuerpo mineralizado, generado por la zona de Óxidos en la zona Sur del Tajo Raúl Rojas con mineralización de Au-Ag de alto interés económico, en un sólido tridimensional desarrollado en el Software Datamine, nos permitirá la comprensión visual y ubicación espacial del cuerpo que además da cumplimiento a todos los requerimientos del Código Jorc (Join Ore Resource Control). De esta forma se podrá determinar las variables de enriquecimiento mineralógico del cuerpo por tramos, entre los límites de la zona de Óxidos asociados a. Vetas ricas en Cu y Vetas de. Sulfuros , además de desarrollar la representación solida de los cuerpos litológicos involucrados; se ha optado por la aplicación de Macros, una opción permitida por el programa, para desarrollar el modelo de bloques de forma más rápida trabajadas en el lenguaje del software, que además servirá como herramienta para quien este interesado en este método de trabajo.. 2.

(18) 1.4.. FORMULACIÓN DEL PROBLEMA. 1.4.1.. DEFINICIÓN DEL PROBLEMA. Se desea generar una estimación de recursos de la zona de Óxidos hacia el Sur del Tajo Raúl Rojas para incrementar las reservas en base a la creación de un sólido tridimensional, elaborado con ayuda de secciones geológicas, que cumpla con los requerimientos del Código Jorc y poder cotizar en la Bolsa de Valores de Lima, para lo cual será necesario desarrollar un programa de Quality Assurance/Quality Control (QAQC) y desarrollar el trabajo en un Software Minero, se necesitaran además ensayos de Gravedad Especifica y análisis Geoestadísticos.. 1.4.2.. FORMULACIÓN DEL PROBLEMA. PROBLEMA. CAUSAS. -No se cuenta con los. -Procedimientos. datos. muestreo. para. necesarios elaborar. un. EFECTO de -Creación de una Base. inadecuados de Datos Auditable.. para el tipo de estructura.. -Alimentar la información. modelo Geológico y. -Sondajes. así proceder con la. insuficientes en el área de Software.. estimación. de. estudio.. Recursos. que. -Método. permitan. entrar. en. Diamantinos Geológica. -Elaborar de. análisis. densidad no adecuado.. fase de factibilidad al proyecto.. 1.5.. ALCANCES Y LIMITACIONES.. 3. obtenida. el. al. Modelo. de Geológico en Datamine..

(19) 1.5.1.. ALCANCES.. La presente tesis ofrece una descripción del Programa de Control de Calidad implementado para este tipo de cuerpo mineralizado, una explicación de las mejoras y modificaciones en el Programa de Control de Calidad en búsqueda de optimización de los resultados concluyentes en la Estimación de Recursos. Para definir el modelo del Proyecto Óxidos de Ag-Au, se han realizado varias campañas de Perforación Diamantina para la obtención de Sondajes Diamantinos (DDH-ARC), mapeo Geológico y Estructural que sirven de base para la interpretación geológica, el trabajo consistió en la actualización y validación de la data de perforación la cual fue alimentada al Software Datamine y generar un juego de 37 secciones verticales con orientación NS, cada 20 m, entre las coordenadas 8520E -9300E. Estas secciones fueron remitidas al personal responsable del Proyecto Óxidos – Ag (Au) para que se realicen las interpretaciones geológicas respectivas; con la información validada y la interpretación de contactos y límites del cuerpo ya definidos, estos fueron digitalizados en un software de modelamiento, donde finalmente se realizó el modelo tridimensional de las unidades litológicas y del solido principal, del cuerpo de Óxido. Se realizó también el tratamiento estadístico de la data, análisis variográfico, determinación del elipsoide de búsqueda, determinación de los parámetros de estimación y la estimación y clasificación de los recursos.. 1.5.2.. LIMITACIONES. El presente trabajo es preliminar, el cual busca implementar una Base de Datos y Permitir la Obtención de Recursos, la fase de Conciliación entre Recursos y Reservas se realizara a futuro.La elaboración del Reporte Final de Recursos es llevado a cabo por un QP (Qualified Person) el cual firma y otorga validez al reporte concluyente.. 4.

(20) 1.6.. VARIABLES E INDICADORES. 1.6.1.. VARIABLES INDEPENDIENTES  Procesamiento de la Base de datos con información Económica  Identificación de Litologías y Mineralogía.  Metodología adaptada a la realidad del Yacimiento  Ubicación y Localización de la Zona de Óxidos.. 1.6.2.. VARIABLES DEPENDIENTES  Modelo geológico de la Zona de Óxidos en el Tajo Raúl Rojas.. 1.6.3.. INDICADORES  Reporte de Recursos expresados en Toneladas.  Resultados de Análisis de Muestras de Laboratorio.  Pruebas Granulométricas. 1.7.. OBJETIVOS. 1.7.1.. OBJETIVO GENERAL  Desarrollar un modelo Geológico en la Unidad Administrativa Cerro S.A.C, haciendo uso de software minero Datamine y determinar. la envolvente económica del cuerpo Óxidos con. valores económicos en Ag-Au.. 1.7.2.. OBJETIVOS ESPECÍFICOS  Delimitación de las zonas mineralizadas por cambios litológicos y mineralógicos (Santa Rosa, Macchu Picchu, Ayapoto).. 5.

(21)  Determinación de la profundidad y espesor del Límite de Oxidación.  Analizar e interpretar gráficamente los resultados de laboratorio con Geoestadística y elaborar el reporte preliminar de Recursos del Proyecto Óxidos de Ag-Au, con la finalidad de cumplir con los estándares internaciones.  Obtener las cifras de la estimación de Recursos del Cuerpo de Óxidos expresadas en Toneladas.  Presentar esta tesis a la facultad de Geología, Geofísica y Minas de la Universidad Nacional de San Agustín para la obtención del Título profesional de Ingeniero Geólogo.. 1.8.. HIPÓTESIS. “Existe una estrecha relación entre los procedimientos de llevar un adecuado programa de Control de Calidad, para desarrollar un Modelo con criterios Geológicos y obtener una buena estimación de Recursos, por lo tanto los recursos son auditables y cumplen con los requerimientos del Código JORC.”. 1.9.. FISIOGRAFÍA Y GEOMORFOLOGÍA. 1.9.1.. RELIEVE. La Unidad Económica Administrativa Cerro de Pasco se encuentra emplazada en una zona de topografía moderada, de suave relieve, rodeadas de colinas; distinguiéndose pequeñas áreas depresionadas donde se han establecido poblaciones urbanas. Las laderas de las colinas presentan pendientes moderadas. En esta zona se originan las quebradas que van a desembocar al. 6.

(22) río Huallaga por el lado oriental y la quebrada que se orienta hacia la cuenca del río San Juan por el lado occidental.. 1.9.2.. PROCESOS ENDÓGENOS. El área muestra evidencias que reflejan los efectos producidos por la Orogenia Andina y donde principalmente el miembro Calera fue sometido a fuerzas de compresión de naturaleza regional. Otro proceso de gradación que interviene es el vulcanismo de Cerro de Pasco que a través de su cuello volcánico el magma ha sido extruido, causando el emplazamiento de la roca volcánica (Aglomerado Rumiallana), la cual ocupa la mayor parte de la chimenea volcánica y se encuentra al Oeste de la falla regional de Cerro de Pasco. Así mismo se han producido intrusiones de masas irregulares y de diques de monzonita cuarcífera.. 1.9.3.. PROCESOS EXÓGENOS. La región estuvo sometida a una fuerte erosión glaciar moderada sobre una superficie semi-plana y emergida. Se encuentran también evidencias de restos de morrenas, depósitos fluvioglaciares y depresiones que se han transformado en lagunas. La meteorización física y remoción de masa serían los principales responsables del rebajamiento del relieve actual. 1.9.4.. DRENAJE. Existen dos sistemas de drenaje divididos por el Nudo de Pasco : Uno correspondiente a los ríos Marañon y Huallaga (norte) y la otra a la laguna Chinchaycocha (Sur) típicamente dendrítico, cuyo principal afluente es el rio San Juan que es de pendiente suave.. 7.

(23) Existen también numerosas lagunas de origen glaciar y fluvial alimentadas por los deshielos de nevadas de las cumbres y ríos presentes.. 1.9.5.. CLIMA Y VEGETACIÓN. En las partes altas de Cerro de Pasco donde las altitudes varían de 4000 a 4500 m., el clima es frio y seco debido a las precipitaciones y caída de nieve que se da en las cordilleras occidentales. En el área del yacimiento el clima se caracteriza por ser típico de serranía con dos estaciones bien marcadas, una lluviosa entre los meses de Noviembre y Marzo y otra seca con temperaturas menores a 0°C entre los meses de Abril y Octubre. La vegetación de esta zona es pobre siendo los pastos naturales su principal flora, el ichu, ocsha o pajonal gramínea raquítica de color verde amarillo es utilizado como alimento para el ganado. Además, algunas plantas medicinales como la escorzonera, agrupaciones de vegetales raquíticos como las turberas que se presentan formando almohadillas compactas (champa) , utilizada como combustible y para construir cerco. En las partes más altas de las punas encontramos agrupaciones de yaretas a manera de cojín afelpado; también la huamanrupa, planta medicinal de uso difundido y algunos musgos.. 1.9.6.. RECURSOS NATURALES. La principal actividad es la minería ya que existen diversas minas y prospectos en los alrededores de la ciudad de Cerro de Pasco, (Cerro de Pasco, Milpo, Atacocha, Colquijirca, Huaron, Quicay, etc.). Existen también algunos distritos donde se practica la agricultura y ganadería pero en menor proporción.. 8.

(24) 9.

(25) CAPÍTULO II 2.. MARCO GEOLÓGICO. 2.1. GEOLOGÍA REGIONAL 3. Está comprendida por rocas sedimentarias cuyas edades varían desde el Paleozoico inferior hasta el cuaternario. Hacia la cordillera Oriental se hallan las rocas paleozoicas más antiguas más localmente se desarrolla una altiplanicie, donde se puede apreciar afloramientos de sedimentos marinos del Mesozoico y sedimentos continentales del Terciario con pequeñas intrusiones del Mioceno que son responsables de la mayor parte de la mineralización en la zona. 2.1.1. 2.1.1.1.. ESTRATIGRAFÍA REGIONAL GRUPO EXCÉLSIOR (SILÚRICO A DEVÓNICO). Son las rocas más antiguas de la región constituidas por filitas grises, cuarcitas de grano fino y lutitas carbonáceas que contienen algunos niveles de laminación oblicua y que presentan un metamorfismo de bajo grado, comúnmente con sericita y clorita.. 10.

(26) Estas rocas tienen dirección Norte, han sido fuertemente plegadas y conforman el núcleo de la estructura anticlinal fallada de Cerro de Pasco. La edad de dichas rocas no está bien determinada. 2.1.1.2.. GRUPO MITÚ (PÉRMICO SUPERIOR). Este grupo está constituido por areniscas, conglomerados y brechas volcano sedimentarias de color generalmente rojo molásica que yacen en discordancia angular sobre los bordes invertidos y erosionados del grupo Excélsior, asimismo hacia el Norte alcanzan una potencia de 50 m. mientras que por la parte Sur de la ciudad alcanzan una potencia de 60 – 80 m. 2.1.1.3.. GRUPO PUCARÁ (TRIÁSICO – JURÁSICO). Los afloramientos de este grupo se encuentran bien distribuidas por toda la región de Colquijirca – Cerro de Pasco, asimismo esta secuencia estuvo en gran parte controlada por la Falla Longitudinal de Cerro de Pasco, dícese esto porque había un sector somero y poco subsidente donde se sedimentaba el Pucará Occidental y de otro lado existía algo más profundo y mucho más subsidente donde se sedimentaba la formación Chambará denominado Pucara Oriental, llegándose así a distinguir tres formaciones carbonáceas:. 2.1.1.3.1. FORMACIÓN CHAMBARÁ. Es la litología más antiguo del área mapeada, constituyendo el basamento del Pucará, presentando estratos de calizas frescas no muy alteradas asimismo. También. calizas. dolomíticas. y. dolomitas. con. pequeñas. intercalaciones de lutitas de color gris a gris oscuro, Generalmente estos estratos en algunos casos presentan nódulos de Chert, esto visible gracias a la resistencia que ofrecen contra la erosión por el alto contenido de sílice.. 11.

(27) 2.1.1.3.2. FORMACIÓN ARAMACHAY. Corresponde a la parte media del grupo pucara; consiste de calizas y limo arcillas de color marrón oscuro, intercalas con calizas grises a negras, bituminosas y limo arcillas calcáreas. También es caracterizado por presentar abundante material orgánico con presencia de fósiles.. 2.1.1.3.3.FORMACIÓN CONDORSINGA. Este es el tope del grupo Pucara; se caracteriza por su estratificación delgada en su base y gruesa hacia la parte superior también se dice que es más resistente a la erosión con respecto a la formación Aramachay, esta secuencia está constituida por Calizas de color gris azulados con presencia de venillas de calcita, asimismo se puede decir que esta unidad suprayace en concordancia a las calizas de formación Aramachay e infrayace a las areniscas del grupo Goyllarisquizga.. 2.1.1.4.. GRUPO GOYLLARISQUIZGA (CRETÁCICO INFERIOR). Presenta sus mejores afloramientos en Goyllarisquizga lugar de donde proviene su nombre, constituidos en la base de areniscas blanquecinas, en estratos medios con niveles delgados de conglomerados; estratificación cruzada y sesgada, grano medio a fino; de aproximadamente 90 m. de espesor. A continuación se tiene lutitas bituminosas con niveles de carbón con estratificación laminar aproximadamente 40 m. de potencia; donde se ubica las minas de carbón de Goyllarisquizga; subiendo la secuencia se observa aproximadamente 25 m. de areniscas rojas de grano medio con delgada capa de microconglomerado.. Presenta estratificación cruzada, siendo característico el color rojizo; al tope se tiene alternancia de areniscas blancas, amarillentas. La textura es. 12.

(28) sacaroidea por lo general presenta granos medios a gruesos, subangulosos a subredondeados de origen netamente fluvial; el cemento puede ser sílice, limonita, calcita o solamente arcilla en pequeñas cantidades de manera que la roca presenta compacticidad incipiente.Del periodo Cretácico Inferior. Está conformada por ortocuarcitas con el 90% de grano de cuarzo, areniscas cuarzosas, mantos de carbón y horizontes de lutitas bituminosas.. 2.1.1.5.. FORMACIÓN POCOBAMBA (CRETACICO TERMINAL A. TERCIARIO INFERIOR). En la región central son conocidas también como Capas Rojas o Formación Casapalca, que a su vez se dividen en 3 miembros:. 2.1.1.5.1.MIEMBRO CACÚAN. Está bien expuesto en la parte norte del Sinclinal de Cacuán, a 5 Km. al NW de Cerro de Pasco. En la parte inferior presenta argilitas limosas y limolitas rojas, laminadas; seguidas de areniscas rojas de grano fino y medio con presencia de conglomerados y areniscas inconsistentes, verde grisáceas, características de paleo cauces y conos aluviales, Su espesor es de 300 m a 330 m. Su ambiente de sedimentación parece ser lacustre.. 2.1.1.5.2.. MIEMBRO SHUCO. Calcáreo, aflora a lo largo de una faja orientada de sur a norte. En el lado este y cerca de las calizas Pucará, está compuesto de bloques angulares de caliza que alcanzan hasta 4 m de diámetro, dentro de una matriz formada por fragmentos calcáreos subangulares de diferentes tamaños. Hacia el oeste, está estratificado y el tamaño de los fragmentos decrece, apareciendo clastos de cuarcitas, chert y areniscas, para que finalmente; en las partes más alejadas pasen a calcarenitas y lutitas.. 13.

(29) 2.1.1.5.3.MIEMBRO CALERA. Reposa en concordancia con el Conglomerado Shuco. En las cercanías de Colquijirca se observan 108 m. de lutitas y areniscas blanquecinas con lutitas gris verdosas, que yacen en concordancia sobre el Mitú y 47 m de capas calcáreas gris claras intercaladas con arcillas, lutitas y margas gris verdosas. Las calizas alcanzan una potencia de 45 m, contienen delgadas capas de nódulos de chert marrón.. 2.1.1.6.. CUATERNARIO. Se caracterizó por una erosión glaciar moderada por una superficie peneplanizada y emergida; y por la subsecuente acumulación de morrenas y de depósitos fluvioglaciares.. 2.1.1.6.1.DEPÓSITOS BOFEDALES (Q-bo) Comprende a materiales acarreados sobre una depresión o planicie constituida por arenas, limos y gravas, siendo característica importante la acumulación de agua formando terrenos “fangosos” a “pantanosos, esto visible en las proximidades de la laguna Patarcocha.. 2.1.1.6.2.DEPÓSITOS ALUVIALES (Q-al). Son depósitos inconsolidados que han sido acumulados por la combinación de procesos aluviales y fluviales. Están ubicados principalmente en las desembocaduras de las quebradas. Litológicamente están compuestas por gravas, arenas y limo, los clastos son subredondeados a redondeados. Son acumulaciones fluviales de materiales sueltos o poco consolidados de naturaleza heterogénea y heterométrica, conformados por bloques y gravas. 14.

(30) redondeadas, englobadas entre arenas y arcillas. Ocupan la zona del Golfo, al SW de la población de la Esperanza. 2.1.1.6.3.DEPÓSITOS COLUVIALES (Q-co) Consisten en acumulaciones clásticas modernas pobremente consolidadas, conformadas por materiales rocosos de diversos tamaños pero de litología homogénea, incluidos en una matriz limo-arcillosa o limo-arenosa, que se distribuye irregularmente en las faldas y al pie de los cerros. Se encuentra en la base de las laderas los cerros, son depósitos mal clasificados con clastos angulosos con bastante matriz. Estos depósitos fueron originados por desprendimiento de rocas que han originado deslizamiento o derrumbes.. 2.1.1.6.4.DEPÓSITOS ELUVIALES (Q-e). Son depósitos originados a partir de la desintegración mecánica y química de la roca de Fundación pero que no sufren ningún Transporte, por ende los sedimentos que la constituyen tienen una forma angulosa, sin ninguna orientación, ni clasificación. Esto visible a la salida de Rumiallana y en los sectores de Tahuantinsuyo. 2.1.1.7.. ROCAS INTRUSIVAS. Los intrusivos en esta área corresponden a cuerpos emplazados en forma de rocas plutónicas e hipabisales localizadas en diferentes épocas, los cuerpos intrusivos que afloran en la Region son:. 2.1.1.7.1.ATACOCHA En el distrito afloran rocas sub volcánicas a manera de pequeños stocks (menores de 1KM) denominados Santa Bárbara, San Gerardo, Milpo y algunos diques que cortan la secuencia Jurásica Cretácica.. 15.

(31) 2.1.1.7.2.CERRO DE PASCO Instrusivos de composición andesitico-dacitica variando a monzonita cuarcífera intruye a los aglomerados Rumiallana, ubicado en Paragsha, lado Oeste del Tajo de Cerro de Pasco, están cortados por diques de cuarzo monzonita que atraviesa la parte central del cuello volcánico, en la última etapa de pulsación estuvo acompañado de una actividad hidrotermal. 2.1.1.7.3.MARCAPUNTA En Tinyahuarco se presenta un domo de composición dacítica a cuarzo latita que intruye una secuencia de piroclastos y lavas, ubicadas en la parte Sur (Unish); ocasionanado brechas marginales en los extremos Sur y Norte denominados como San Gregorio y Marcapunta. Las brechas poseen una mezcla de clastos de bloque de basamento sedimentario y metamórfico sin evidenciar estructuras de sedimentación, la matriz ígnea con fenocristales soldados o piroclastos de grano fino. Ver Plano N°2 Plano Geología Regional. 16.

(32) 17.

(33) 2.2.. GEOLOGÍA LOCAL. En el área del yacimiento y alrededores de Cerro de Pasco se tiene afloramiento de rocas sedimentarias metamórficas, volcánicas e intrusivas, que datan desde el Paleozoico Inferior hasta el Terciario (Mioceno), en partes cubiertas por depósitos aluviales o glaciares.. 2.2.1.. UNIDADES LITOESTRATIGRÁFICAS. 2.2.1.1.. FILITAS EXCELSIOR (Sd-e). El Grupo Excélsior está constituido por filitas, cuarcitas, lutitas, esquistos y rocas volcánicas básicas afloran al sur y oeste de la falla Cerro de Pasco. Constituyen el basamento del yacimiento y el núcleo del Anticlinal de Cerro de Pasco. Muchas venillas de cuarzo están presentes, las cuales son probablemente el resultado de la segregación de un metamorfismo regional de bajo grado, se caracteriza por presentarse, bastante plegados, fallados y fracturados; por efectos de erosión su morfología es suave y ondulada. La edad de dichas rocas no están bien determinadas, para Mc Laughlin (1924) son Silúricas ; para otros investigadores son Devónicas. 2.2.1.2. Está. GRUPO MITU (Ps-m). conformado. por. lentes. delgados. de. areniscas,. cuarcitas. y. conglomerados rojos; sobreyace discordantemente al Grupo Excélsior. Hacia el Norte y el Sur de Cerro de Pasco su potencia se incrementa y varía entre 50 y 80 m. Edad : Pérmico.. 18.

(34) 2.2.1.3.. CALIZAS PUCARÁ (TRJ-pu). El final del Periodo Triásico y el comienzo del Jurásico están representados por el complejo calcáreo de Uliachín Paria de la Formación Pucará .Las calizas jurásicas de Paria localizadas en la parte Noreste de Cerro de Pasco, yacen en discordancia sobre las calizas triásicas de Uliachin de la parte Sureste del distrito. Este grupo está conformado por sedimentos marinos y está subdividido en tres formaciones: Chambará, Aramachay y Condorsinga. La facie oriental ha sido de gran importancia en la localización de cuerpos mineralizados de plomo- zinc, principalmente las capas de calizas amarillentas que se extienden por 1 Km desde el borde oriental del Tajo hacia el Este en el área de la Mina el Pilar. Edad : Triásico y Jurásico.. 2.2.1.4.. FORMACIÓN GOYLLARISQUIZGA. (Ki-g). Afloran principalmente al Norte de la Región, en partes concordante y en otras discordantes con el Grupo Pucará. En las localidades de Cerro de Pasco y Colquijirca esta formación a sido erosionada y tan solo se le observa en zonas localizadas 6 Km al Suroeste, 5Km al Noroeste y 10 Km al Noreste de Cerro de Pasco Está constituido por areniscas y cuarcitas de grano fino a medio con estratificación cruzada, las que están intercaladas en la base con pequeños lentes de carbón y estratos de lutitas de color verde grisáceo y marrón, visible al NW de la ciudad. Edad : Cretáceo Inferior.. 2.2.1.5.. FORMACIÓN MACHAY (Ji-a). Se caracteriza por ser una formación calcárea la cual ha sido erosionada ;solamente en la zona Noreste del distrito se observan algunas capas delgadas de calizas tabulares del orden menor de 15 cm., de color gris. 19.

(35) oscuro a bituminoso con niveles margosos y pelíticos negros con abundante material orgánico con la presencia de fósiles que caracterizan a esta unidad. El grosor es variable de un lugar a otro pero se estima en 50 m.; por lo general bastante delgado. Edad : Cretáceo Superior.. 2.2.1.6.. FORMACIÓN POCOBAMBA O CASAPALCA. (Kp-ca). Del periodo Terciario Inferior. Está conformada por 3 unidades litológicas, la más antigua denominada "Miembro Inferior" está constituida por lutitas y areniscas, el "Conglomerado Shuco" consiste en conglomerados calcáreos pobremente clasificados con algunos fragmentos de areniscas, cuarcitas y Chert. El "Miembro Calera" está constituido por calizas con nódulos de Chert en un 30% y por lutitas, lodolitas y areniscas en el 70% restante. La formación Pocobamba aflora en la zona de Colquijirca y en el Sinclinal de Caucan.. 2.2.1.7.. CUATERNARIO (Q-fg). Al iniciarse este periodo, la actividad geológica de la zona se caracterizó por una erosión glaciar moderada sobre una superficie peneplanizada y por la subsecuente acumulación de morrenas y de depósitos fluvioglaciares. La acción geológica actual, en cambio, se traduce en la depositación de turberas y acumulaciones de precipitaciones calcáreos en la parte occidental y una intensa erosión fluvial en la parte oriental.. 2.2.1.8.. ROCAS ÍGNEAS. Se encuentra rellenando una estructura casi circular (2,7 x 2,3 km) que corresponde al cuello del antiguo volcán de Cerro de Pasco.. 20.

(36) Según Lacy (1949), en la localidad se presentan dos tipos distintos de actividad ígnea Paleógena.La más antigua correspondiente a una fase explosiva, representada por el volcánico Rumiallana aglomerados y tufos, el cual ocupa la mayor parte de la chimenea volcánica de Cerro.La segunda fase corresponde a instrusiones de masas irregulares y de diques de monzonita cuarcífera porfirítica, a la cuales la mineralización de sulfuros está relacionada. 2.2.1.8.1.. ROCAS VOLCANOCLÁSTICAS (Nm-r). El llamado Aglomerado Rumillana cubre el 70% del cuello volcánico y está conformado por fragmentos angulosos a subangulosos de filita, caliza, Chert y de roca intrusiva, que se encuentra cementados por material volcánico inconsolidado de composición andesítica.. 2.2.1.8.2.. ROCAS INTRUSIVAS (Nm-an,da). Compuestas principalmente por rocas porfiríticas de composición dacitica y los diques de cuarzo-monzonita porfirítica. La primera unidad aflora en la porción Oeste del Cuello Volcánico y son rocas ígneas porfiríticas que gradan en composición de dacita a riodacita. Ver Figura N°2.1. 2.3.. GEOLOGIA ESTRUCTURAL. 2.3.1.. FRACTURAMIENTO.. Se han identificado 8 tipos de fracturas, siendo las más importantes las siguientes:. 21.

(37) 2.3.1.1.. FALLAS LONGITUDINALES.. A este conjunto pertenecen las fallas longitudinales de Cerro de Pasco que son paralelas al plegamiento regional, con rumbo al norte y buzamiento entre 60° y 65° al este. Su desplazamiento es el sentido inverso y tiene un ancho de más de 100 m.. 2.3.1.2.. FALLAS OBLICUAS AL PLEGAMIENTO REGIONAL.. A este conjunto pertenecen los sistemas de fracturas Huislamachay Yurajcancha de rumbo noroeste, y la falla Yurajhuanca del rumbo noreste el primer conjunto a desplazado al plegamiento regional y a las fallas longitudinales, siendo el desplazamiento del bloque norte, hacia el noroeste son fallas preminerales.. 2.3.1.3.. FALLAS TRANSVERSALES.. De rumbo este - oeste que cortan el cuello volcánico y al contacto con el cuerpo de silica - pirita, son convergentes en profundidad y albergan la mineralización de Cu.. 2.3.1.4.. FALLAS OBLICUAS A LOS PLIEGUES TRANSVERSALES.. De rumbo norte - oeste, cortan a los pliegues transversales, y han sido mineralizadas con esfalerita y galena; constituyen el sistema de vetas de El Pilar.. 22.

(38) Figura N°2.1: Columna Estratigráfica Local de Cerro de Pasco Fuente: Departamento de Geología de Cerro S.A.C. 23.

(39) 24.

(40) 25.

(41) 2.4.. GEOLOGIA ECONÓMICA DEL YACIMIENTO. Los depósitos minerales de Cerro de Pasco se han formado al Este y al Sur del cuello volcánico de Cerro de Pasco, ubicado en la confluencia de los dominios estructurales N-S y N120°, exhibe una morfología circular que irrumpe sobre el basamento sedimentario a modo de cono invertido. Al SE, se ubican las grandes “masas sulfuradas polimetálicas” con Zn-Pb-Ag. que reemplaza la. secuencia carbonatada del Grupo Pucará, representando una primera fase de mineralización del tipo “baja sulfuración” (Einaudi 1977), formando grandes “cuerpos” mineralizados y asociados a la formación del gran Cuerpo de Pirita – Sílice emplazados. lo largo del contacto, de aproximadamente 1800 m de. longitud. Un magmatismo ácido (cuarzo – monzonita) seguido de una fase tardía de mineralización, se sobreimpone a la primera fase conformando otros yacimientos de Cu-Ag en vetas, cuerpos y vetas de Pb-Zn, cuerpos de pirita fina (Ag-Bi) y yacimientos diseminados de Ag-Au. Esta segunda fase de mineralización es del tipo “alta sulfuración”. 2.4.1. CUERPO DE PIRITA – SÍLICE Está localizado en la zona de contacto volcánico – caliza, al E del cuello volcánico, con forma de cono invertido achatado. En superficie presenta una forma lenticular, con dimensiones de 1800 m en sentido N-S y de 300 m en sentido E-W, en general buza 70o al W. Hacia el S el cuerpo se divide en dos apófisis, uno que sigue el contorno del cuello volcánico entre sedimentos paleozoicos y los volcánicos mismos, y el otro que sigue la falla longitudinal entre calizas del Grupo Pucará. En sección transversal, el cuerpo asemeja a una "montura" sobre las filitas Excelsior y aproximadamente a 630 m se angosta hasta configurar una digitación en forma de raíces. El mayor volumen de mineralización lo constituye la pirita tipo I y la sílice, esta última en forma de chert, calcedonia y cuarzo. La pirita ocurre predominantemente como granos anhedrales y la. 26.

(42) sílice como blocks irregulares y como tabletas de roca afanítica, que da una apariencia de brecha. Las venillas de pirita comúnmente cortan a la sílice. Según Lacy, en el Cuerpo de Pirita – Sílice se reconocen 6 tipos de pirita, los que pueden distinguirse microscópicamente por su color, anisotropias, forma y asociaciones. Estos tipos son:  Pirita I, principal constituyente del Cuerpo de Pirita - Sílice y del sistema de vetas Cleopatra, principalmente anhedral y en algunos cubos u octaedros, inclusiones de pirrotita y calcopirita.  Pirita II, asociada a la mineralización de Pb-Zn, en octaedros, cubos y piritoedros, algunos granos anhedrales, no tiene inclusiones.  Pirita III, asociada a los cuerpos y vetas de Cu, en piritoedros, cubos y octaedros.  Pirita IV, asociada a la galena tardía, alunita y marcasita, en piritoedros y anhedral, Bi y Sb como impurezas.  Pirita V, asociada a la alunita, marcasita y mineralización de Ag, es acicular, con As y Sb como impurezas.  Pirita VI, en geodas, en forma de piritoedros, color amarillo pálido. Dentro de este gran cuerpo se han localizado cuerpos tubulares de pirrotita, vetas y cuerpos mineralizados de Cu, Pb-Zn y Ag, constituyendo en sí un gran depósito de dichos metales.. 2.4.2. CUERPOS DE PIRROTITA Tienen la forma de chimeneas o cuerpos tubulares (pipes) incluidos en el Cuerpo de Pirita – Sílice y forman los núcleos de los cuerpos de Pb - Zn. Se hallan emplazados en 5 zonas separadas: dos al oeste, debajo del nivel 1000, cerca al contacto de la estructura volcánica y el Cuerpo de Pirita – Sílice (pipe J – 337 – B y pipe CNA oeste), dos cerca al borde este de dicho cuerpo, sobre el nivel 1000 (pipe San Alberto y pipe CNA este) y uno al sur del cuerpo CNA y formando el núcleo de los cuerpos G – 313, F – 310, I – 310 y H – 317.. 27.

(43) Tienen forma elíptica cuyo eje mayor y menor alcanzan hasta 150 y 50 m respectivamente.. 2.4.3. CUERPOS Y VETAS DE PB – ZN La mineralización de Pb-Zn se presenta como cuerpos irregulares, vetas y mantos. Los cuerpos irregulares constituyen el mayor volumen de la mineralización y generalmente se sitúan en el contacto del Cuerpo de Pirita – Sílice con las calizas Grupo Pucará. En conjunto tienen la forma de un cono invertido achatado incluído en otro cono mayor, el del Cuerpo de Pirita – Sílice. Sus dimensiones alcanzan 1500 m de largo, 300 m de ancho y 500 m de profundidad, elongado en dirección N. En el nivel 1800 se ramifican y terminan en forma lenticular dentro del Cuerpo de Pirita – Sílice y en los bordes de un “pipe” de pirrotita, faltando determinar la profundización de la mineralización en el contacto del Cuerpo de Pirita – Sílice con el volcánico Rumiallana al sur del yacimiento. Por lo general, estos cuerpos irregulares están asociados a cuerpos tubulares de pirrotita de dimensiones no mayores a 60 x 180 m en sección horizontal y que constituyen el núcleo de dichos cuerpos en profundidad. La mineralización de Zn consiste de 4 variedades de esfalerita, diferenciadas por sus relaciones de depositación, ubicación dentro del depósito y por sus inclusiones: . Esfalerita I, de color negro (marmatita), se encuentra dentro del Cuerpo de Pirita – Sílice, generalmente sin inclusiones, alto contenido de Fe (> 10 %), en poca cantidad.. . Esfalerita II, asociada a los "pipes" de pirrotita en los niveles profundos, inclusiones de stannita y calcopirita, en cantidades mínimas.. 28.

(44) . Esfalerita III, la más abundante y el principal constituyente de los cuerpos de Pb-Zn, de color marrón oscuro a miel, inclusiones de pirrotita, contenido promedio de Fe 7-8 %.. . Esfalerita IV, de color claro (amarillo), asociada a galena y marcasita, se encuentra en venillas cortando las otras esfaleritas, bajo contenido de Fe (< 3 %), principalmente hacia el contacto con las calizas y dentro de ellas.. . La mineralización de Pb consiste principalmente en galena y menores cantidades de galeno – bismutinita y hinsdalita. La galena se presenta en tres generaciones:. . Galena I, asociada a la esfalerita III, contiene ampollas de argentita y polibasita, principal constituyente de los cuerpos de Pb-Zn.. . Galena II, asociada a la pirita IV y marcasita.. . Galena III, asociada a la esfalerita rubia, y a galeno – bismutinita, bismutinita y matildita en los cuerpos de Ag.. En general, las leyes de Zn son mayores en profundidad y hacia las partes centrales de los cuerpos mineralizados, las leyes de Pb son mayores hacia superficie y en la periferia de los cuerpos, disminuyendo en profundidad. La mineralización de Ag asociada a los cuerpos de Pb-Zn está relacionada a las galenas I y III, y su distribución es errática permaneciendo constante en profundidad. La mineralización de Pb-Zn en caliza se presenta en las calizas dolomíticas de color amarillento con venillas de siderita y dolomita, la textura de mineralización consiste de vetas angostas de rumbo N 45o-80o W y E-W, buzando entre 70o y 80o al NE, cambiando su buzamiento al SW en la Mina El Pilar, mantos de reemplazamiento en ciertos horizontes, pequeños cuerpos en las intersecciones de vetas con capas calcáreas y en la intersección de vetas; en finas venillas; como relleno de pequeñas cavidades, en cavidades de disolución tipo karts, y en zonas de brechas calcáreas y silíceas.. 29.

(45) Las vetas de Pb-Zn de importancia económica se encuentran al E del distrito en las calizas del Grupo Pucará y se han generado por el relleno mineral de las fracturas de los sistemas San Alberto y Matagente. El ensamble mineralógico en San Alberto es de pirita – pirrotita – esfalerita – galena, en Matagente es de esfalerita – galena – carbonatos.. 2.4.4. VETAS Y CUERPOS DE CU – AG Las vetas de Cu-Ag tienen un rumbo dominante E-W, extendiéndose desde el Cuerpo de Pirita – Sílice hasta el mismo cuello volcánico, donde cortan al aglomerado e incluso a los diques de monzonita cuarcífera. Las fracturas ubicadas al norte buzan al sur, y las ubicadas al sur buzan al norte, gradan en potencia de pocos centímetros a 2m, sus longitudes varían entre 500 y 1000 m. El relleno mineral predominante es de enargita – pirita con cantidades menores de oro libre, luzonita, tenantita – tetraedrita, calcopirita, galena y esfalerita, distribuidos en un arreglo zonado con mineralización de Cu-Au en la parte central y gradando a Ag-Bi hacia los extremos. Los cuerpos de enargita – tetraedrita están asociados a las ramificaciones de las vetas de enargita-pirita en la mitad occidental del Cuerpo de Pirita – Sílice. Las dimensiones de los cuerpos pueden llegar a 180 m de largo, 60 m de ancho y 200 m en la vertical. La inclinación de los cuerpos es similar al "plunge" de la intersección de las vetas que los acompañan. Su mineralogía consiste de enargita – tetraedrita (tenantita) – pirita en la parte central de los cuerpos, gradando a esfalerita – galena en las partes marginales de los mismos.. 2.4.5. CUERPOS DE AG – BI El cuerpo principal de Ag-Bi, se encuentra emplazado en la falla longitudinal Cerro de Pasco, en el borde oriental del cuerpo de Pb-Zn CNA y el contacto. 30.

(46) con las calizas Pucará. Si bien su mayor desarrollo horizontal se encuentra entre los niveles 1000 al 1200 y verticalmente no sobrepasa el nivel 1400 es persistente a todo lo largo del contacto cuerpos de Pb-Zn con las calizas con un “pluge” hacia el Norte. Además, existe otro cuerpo mineralizado formando el núcleo del corredor estructural “Manto V” de rumbo E-W con un “plunge” hacia el oeste. En estos cuerpos mineralizados de Ag-Bi, los valores de Ag están relacionados principalmente a la matildita, además de galena y tetraedrita, esfalerita, bismutinita, calcedonia y alunita acompañan a la mineralización de Ag.. 2.4.6. CUERPOS SUPÉRGENOS DE CU Entre superficie y el nivel 600 se encuentran cuerpos irregulares de sulfuros supérgenos de aspecto moteado, que se relacionan a las vetas de Cu-Ag y al Cuerpo de Pirita – Sílice. La mayor concentración económica se ubica a la altura del nivel 300.Se pueden distinguir dos formas de manifestaciones de estos cuerpos, una como cúpulas sobre los cuerpos de Pb-Zn donde la asociación supérgena chalcosita – covelita está recubriendo a la esfalerita y galena, y la otra de forma lenticular y tabular. Las variaciones del nivel freático han controlado las diferentes cotas en que se encuentran estos cuerpos.. 2.4.7. CUERPOS OXIDADOS ARGENTÍFEROS (PACOS) Sobreyaciendo al Cuerpo de Pirita – Sílice se ha desarrollado un impresionante sombrero de fierro, que varía en profundidad desde pocos centímetros hasta más de 100 m, aprovechando para ello las zonas de falla, contactos y de brechas. Las zonas oxidadas sobre los cuerpos de Pb-Zn contienen altos valores en Ag, en Pb, o en una combinación de ambos, además de óxidos de Bi y Pb.. 31.

(47) Figura 2.2: Sección geológica esquemática de Cerro Pasco.. 32.

(48) 2.4.8. CONTROLES DE MINERALIZACIÓN La determinación de los controles de mineralización se ha realizado por tipo de depósito: Para los cuerpos de Pb-Zn. El contacto del Cuerpo de Pirita – Sílice con las calizas del Grupo Pucará, es notoria la continuidad de los cuerpos mineralizados siguiendo la línea del contacto, inclusive las inflexiones del mismo. El fallamiento Longitudinal, que permitió el ascenso de las soluciones mineralizantes que formaron los cuerpos de pirita-sílice y los cuerpos de PbZn aprovechando los contactos fallados existentes. Los cuerpos tubulares (pipes) de pirrotita, que siempre se encuentran ubicados en la parte central de los grandes cuerpos de Pb-Zn. Para la mineralización de Pb-Zn en caliza el principal control es la caliza dolomítica con venillas de siderita y dolomita donde se concentra la mayor mineralización, en vez de la caliza gris oscura a negra con venillas de calcita estéril. Para las vetas de Cu-Ag dentro del cuello volcánico el control son las vetas de rumbo E-W convergentes en profundidad. Para los cuerpos de Cu-Ag los controles son el Cuerpo de Pirita – Sílice y la intersección ó acercamiento de las vetas que configuran chimeneas mineralizadas que siguen la inclinación (plunge) de la intersección. Para el cuerpo de Ag-Bi el control es el contacto entre los cuerpos de Pb-Zn y las calizas del Grupo Pucará. Esta mineralización, genéticamente, está relacionada a la mineralización de Cu-Ag que a la de Pb-Zn. Para los cuerpos supérgenos de Cu el control fue la variación del nivel freático en el tiempo, que determinaron los diferentes niveles de deposición de la mineralización.. 33.

(49) 2.4.9. MINERALOGÍA La composición mineralógica por tipo de depósito es como sigue: 2.4.9.1.. CUERPOS DE PB – ZN. Esfalerita Pirita Magnetita Pirargirita Tenantita Calcopirita Realgar Revoredorita Dolomita Bournonita Casiterita. 2.4.9.2.. Marmatita Marcasita Polibasita Tetraedrita Calcosita Jamesonita Arsenopirita Siderita Vivianita Bismutinita Aikinita. VETAS Y CUERPOS DE CU – AG. Enargita Cuarzo Marcasita Calcopirita Covelita Wolframita Barita. 2.4.9.3.. Galena Pirrotita Argentita Hinsdalita Covelita Gratonita Oropimente Azufre Sílice Emplectita Galenobismutinita. Luzonita Esfalerita Tenantita Bornita Famatinita MineralesAu. Pirita Galena Tetraedrita Calcosita Bismutinita Pirargirita. CUERPOS DE AG – BI. Pirita Aramayoita Polianita Hematita Realgar Alunita. Calcedonia PlataNativa Argentita Marcasita Bismutinita. 34. Matildita Estefanita Pirargirita Esfalerita Tenantita.

(50) 2.4.9.4.. CUERPOS SUPÉRGENOS DE CU. Calcosita 2.4.9.5.. Covelita. Estromeyerita. CUERPOS OXIDADOS ARGENTÍFEROS (PACOS). AgNativa Plumbojarosita Cerusita Calamina. Lipidocrosita Argentojarosita Anglesita Limonita. 35. Gohetita Caolinita Smithsonita.

(51) CAPÍTULO III METODOLOGÍA DE LA INVESTIGACIÓN. 3.1.. MÉTODO DE INVESTIGACIÓN.. El método de investigación que se empleó en la presente tesis es descriptivo y exploratorio.. 3.2.. NIVEL DE INVESTIGACIÓN.. La presente tesis tiene un nivel de investigación descriptivo, ya que se trata de entender la forma de un cuerpo mineralizado con características específicas en el yacimiento.. 3.3.. DISEÑO DE INVESTIGACIÓN.. El diseño de investigación aplicado es de campo, puesto que los datos son obtenidos de la realidad; se realizó in situ.. 36.

(52) 3.4.. POBLACIÓN Y MUESTRA.. La población comprende la zona Sur del Tajo Raúl Rojas a una profundidad determinada por los taladros que no supera los 200m. El tipo de muestreo es intencional y programado con limitaciones por las condiciones del terreno para la instalación de la plataforma de perforación, la muestra es obtenida en cada perforación.. 3.5.. MEDICIÓN.. La medición de los recursos, leyes, gravedad específica se obtuvieron de los taladros de perforación diamantina. El objetivo de esta investigación es obtener el modelo geológico. 3.5.1.. OBJETO DE ESTUDIO.. El objeto de estudio está definido como el área de Óxidos delimitada en el Plano de Geología Local, en la zona Sur del Tajo Raúl Rojas en la Unidad Administrativa Cerro S.A.C.. 3.5.2. PROPIEDAD A MEDIR. La propiedad como objetivo principal a ser medida es la confiabilidad de resultados. 3.5.3. UNIDAD. La Unidad de análisis de la investigación serán los resultados de leyes analizados químicamente y el proceso de modelamiento.. 3.5.4.. INSTRUMENTO..  Cores de perforación diamantina.  Resultados de leyes analizadas por el laboratorio Cerro.. 37.

(53)  Sotware Datamine. 3.5.5. SUJETO.  Cuerpo de Óxidos Mineralizado en la zona Sur del Tajo Raúl Rojas. 3.6.. METODOLOGÍA DEL MODELAMIENTO GEOLÓGICO. La construcción del modelo de una estructura mineralizada es de suma importancia en el diseño y operación de una mina, siendo esta una representación de la realidad construido a partir de información predecible. Es a partir de la construcción de este modelo de la estructura mineralizadas se realiza la estimación de recursos minerales con la aplicación de métodos geoestadísticos, para ello es necesario desarrollar una serie de procedimientos descritos a continuación: 3.6.1. MUESTREO DE SONDAJES DIAMANTINOS. El método de perforación diamantina utilizado es el sistema “Wire and Line”, utilizándose equipos como la Diamec 262, LM – 75 y Long Year 38 – 44. Para el desarrollo de este proyecto se utilizaron líneas de perforación HQ, NQ. Las recuperaciones mínimas de testigos de perforación fueron de 85%, utilizándose para maximizar estas recuperaciones, diversos aditivos. Los testigos de perforación extraídos fueron almacenados cajas acanaladas de polipropileno y transportada a la “Casa Core” en superficie. El “Logueo” o estudio del testigo de perforación lo realizo el geólogo encargado del proyecto, el cual registra la siguiente información en la “Hoja de Logueo” (Log Sheet): a. Tramo perforado (corrida) b. Línea de perforación utilizada c. Recuperaciones d. R.Q.D.. 38.

(54) e. Litología (nomenclatura de colores) f. Alteraciones g. Mineralización h. Fracturamiento i.. Gráfico. j.. Ensayes reportados. Luego se marcan los tramos a muestrear en base a las diferentes concentraciones de mineral y la litología que la contiene. Para el muestreo, se parte el testigo longitudinalmente con una sierra eléctrica, tomándose el 50%, para la muestra y el otro 50% se almacena como archivo. Los resultados del muestreo deberán de ser revisados y determinar si los ensayes reportados guardan relación respecto de los resultados esperados y si son correspondientes con lo observado en el testigo de perforación.. 3.6.2. LABORATORIOS El laboratorio analítico de la U.E.A. CERRO S.A.C. realizo las determinaciones analíticas por los siguientes elementos: zinc, plomo, plata, cobre, oro. Para el análisis de Oro se implementó un ambiente de “vía seca” para el análisis de oro y plata por el método de “Fire Assay”. Los servicios que presto el laboratorio analítico a los usuarios de Geología fueron:. 3.6.2.1.. PREPARACIÓN DE MUESTRAS. La preparación de muestras se realizaron en un ambiente adecuado y en forma ordenada, donde las muestras fueron codificadas para evitar. 39.

(55) confusiones y contaminaciones. Las muestras del proyecto, luego de ser codificadas, son secadas y pasan a una conminución por la chancadora primaria, secundaria, rodillos, cuarteo y finalmente pulverizadas.. 3.6.2.2.. ANÁLISIS. Las muestras previamente pulverizadas en la sección de preparación son enviadas a la sección de balanzas para su pesado respectivo, luego pasan a la sección de Análisis Químico. Estos se realizan por los métodos Vía Clásica para los concentrados y Vía Húmeda para las otras muestras. Verificando los resultados obtenidos usando el criterio establecido en el laboratorio para determinar si los resultados son aceptables.. 3.6.2.3.. REPORTES. Los resultados de los análisis se reportan en forma diaria a Geología, en porcentaje para los ensayes por Cu, Pb, Zn y, en gramos para los ensayes por Ag y Au.. 3.6.3. BASE DE DATOS. En la mina Cerro de Pasco, los datos usados en la construcción del modelo de la estructura mineralizada de Óxidos, provenientes de la Perforación diamantina (145 TALADROS), son registradas e ingresadas sistemáticamente durante las actividades de muestreo por los departamentos de Geología , Laboratorio e Ingeniería en una base de datos SQL y desarrollada en Visual Basic denominado “Sistema de Operaciones Mineras” (SIOM), desde una plataforma de Windows, los cuales generan archivos de interface para programas especializados como Autocad y Datamine.. 40.

(56) 3.6.3.1.. CONTROL DE CALIDAD. El QA/QC requerido por VOLCAN CÍA. S.A.A. ha permitido al Área de Geología de la U.E.A. CERRO S.A.C. implementar un programa de Aseguramiento y Control de la Calidad (ACC), el cual es independiente del Laboratorio de Cerro y consiste en controles de precisión y exactitud analítica del muestreo en testigos de Perforación Diamantina.. Durante la campaña de muestreo se utilizaron dos laboratorios: uno primario, donde se analizan todas las muestras ordinarias, y uno secundario ALS Chemex en el cual se reanaliza una porción representativa de las muestras ordinarias previamente analizadas en el laboratorio primario. El programa de Control de Calidad consiste en la inserción sistemática de muestras de control en los lotes enviados al laboratorio primario, y en el reenvío regular al laboratorio secundario de una parte de las muestras ya analizadas en el laboratorio primario, también acompañadas por muestras de control. Tanto en uno como en otro caso las muestras de control deben ser preparadas, empaquetadas, numeradas y enviadas de tal manera que se evite, en lo posible, su identificación por parte de los laboratorios evaluados.. 3.6.3.1.1.. 3.6.3.1.1.1.. CONTROLES DE PRECISIÓN:. MUESTRAS GEMELAS:. Se tiene un programa de inserción de muestras gemelas en una proporción del 5% para controlar la precisión del testigo de perforación diamantina, estos procesos son evaluados con el error relativo (ER), calculado como el valor absoluto de la diferencia entre el valor original y el duplicado, dividido por el promedio de ambos valores:. ER = 2*|oi – di|/ (oi + di). 41.

(57) Para las muestras gemelas el error relativo (ER) máximo aceptable es de 30% y los límites mínimos de detección considerados para evaluar la precisión están en función a los utilizados por el laboratorio de Cerro, estos son: 0.01% Zn, 0.01% Pb y 1g-Ag/t., en la siguiente tabla se puede ver un ejemplo de análisis ARD. Ver Tabla 3.1. Tabla 3.1 Análisis ARD para leyes de AU-AG CERRO LAB ORIGINAL. CERRO LAB DUPLICADO. ER (ARD). Sample. Ag g/t. Au g/t. Sample. Ag ppm. Au ppm. Ag. Au. 418326. 2.5. 0.025. 417179. 104. 0.72. 1.91. 1.87. 418334. 52.04. 417191. 52. 418374. 60.04. 0.7. 417203. 57. 0.72. 0.05. 0.03. 418392. 397.57. 3.17. 417215. 385. 3.12. 0.03. 0.02. 419034. 199.4. 1.43. 417245. 192. 1.29. 0.04. 0.10. 419123. 204.26. 1.4. 417255. 213. 1.63. 0.04. 0.15. 419162. 107.99. 0.8. 417266. 100. 0.75. 0.08. 0.06. 419189. 92.8. 0.7. 417278. 101. 0.71. 0.08. 0.01. 419210. 74.35. 0.67. 417289. 77. 0.64. 0.04. 0.05. 419256. 50.33. 0.53. 417301. 53. 0.38. 0.05. 0.33. 419270. 56.57. 0.63. 417336. 58. 0.57. 0.02. 0.10. 419298. 726.87. 3.2. 417348. 705. 3.64. 0.03. 0.13. 419314. 652.86. 6.77. 417419. 616. 6.23. 0.06. 0.08. 419340. 1384.07. 22.57. 417441. 1345. 22.3. 0.03. 0.01. 419379. 306.87. 2.93. 417451. 313. 2.97. 0.02. 0.01. 419400. 109.93. 1.07. 417481. 104. 1. 0.06. 0.07. 0.00. <0.20 (Aceptable) ≥0.20 <0.30 ≥0.30 <0.50 ≥ 0.50. 42.

(58) Seguidamente, se evalúa cada par de muestras (oi,di) mediante una ecuación cuadrática hiperbólica:. y2=m2x2+b2 Para valores x, y≥0, donde y es el max [oi,di], x es el min[oi,di], m es la pendiente de la asíntota, y b el valor del intercepto estimado en función del límite practico de detección del elemento estudiado. La hipérbola definida de este modo es considerada como el límite de aceptación de los pares de duplicados en un gráfico Máximo vs Mínimo. Los pares que se ubican por encima de la hipérbola son rechazados, para alcanzar un nivel de aceptación, el número de rechazos no debe superar el 10%. Las muestras gemelas o twin samples se usan para evaluar el error de muestreo. 3.6.3.1.1.2.. DUPLICADOS DE GRUESOS O PRIMER RECHAZO:. Dentro del proceso de preparación de la muestra, en el primer rechazo, se selecciona un rechazo de entre 30 a 40 muestras duplicadas inmediatamente después de la fase de chancado y cuarteo, el cual se remite al mismo laboratorio, con un código diferente al original, dentro del mismo lote en que se encuentra la muestra original. Los duplicados de gruesos se usan para evaluar el error de preparación y análisis. Se evalúa igual que a las muestras gemelas con un error relativo (ER) máximo aceptable de 20%.. 3.6.3.1.1.3.. DUPLICADOS DE PULPAS:. Después de la pulverización se duplica una muestras de entre 30 a 40 muestras, el cual se envía simultáneamente con el origina al mismo laboratorio, con un código diferente. Los duplicados de pulpas, se usan. 43.

(59) para evaluar la precisión en el. análisis. Se evalúa igual que a las. muestras gemelas con un error relativo (ER) máximo aceptable de 10%. 3.6.3.1.2.. CONTROLES DE EXACTITUD. 3.6.3.1.2.1.. MUESTRAS ESTÁNDAR:. Se cuenta con tres grupos de muestras estándar, certificados por un Laboratorio Externo Calificado (ALS Chemex), estos estándares tienen códigos de identificación SRM60, SRM61 y SRM62 (para alta ley, mediana y baja ley respectivamente), Ver Tabla 3.2. Los estándares son enviados en forma anónima dentro del flujo analítico al Laboratorio Cerro, generalmente en cada lote de envió que contenga más de 25 o 30 muestras, con el objetivo de evaluar la exactitud analítica, estos valores se reportan y plotean en gráficos estadísticos, este permite determinar la magnitud del sesgo, en caso existiera, el criterio de aceptación de acuerdo al sesgo resultante es: Sesgo < 5% = Bueno, entre 5 y 10% = aceptable, > 10% = inaceptable. Tabla 3.2. Valor de las leyes pertenecientes al estándar SRM60. QC_Ref SRM60 3.6.3.1.2.2.. Ag_gpt 206.1. Au_gpt 1.07. Zn_pct 0.579. Cu_pct 0.84. CONTROLES EXTERNOS:. Los duplicados de pulpas, se remiten a un Laboratorio Externo Calificado para su análisis respectivo, con la finalidad de evaluar la exactitud analítica del Laboratorio de Cerro. Durante el mes se seleccionaron mínimo el 3% de las muestras totales registradas en el sistema, con valores representativos, de Mina Subterránea y de testigos de Perforación Diamantina. El análisis. estadístico de estos pares de ensayes (valor. 44.

(60) original y duplicado) se realiza mediante el método de la reducción al eje mayor, el cual ofrece un ajuste insesgado de ambas series de resultados, mediante procedimientos matemáticos que tratan ambas series de manera independiente, este método calcula la pendiente de la curva de regresión:. m = [desviación estándar de y] / [desviación estándar de x] El intercepto b es calculado resolviendo la ecuación y = mx + b, reemplazando los promedios de (x,y) en la ecuación.. El error en la pendiente (em) se calcula:. em = m*[(1-r2)/N]½. El error en el intercepto (eb) es calculado:. eb = Φy*{[(1-r2)/N]*[2+(Φ x/mean(x))2*(1+r)]} ½ Donde Φ es la desviación estándar, N es el número de pares y, r es el coeficiente de correlación. En este caso, el sesgo (Sp-s) del laboratorio primario con relación al secundario es calculado del siguiente modo:. Sp-s (%) = 1 – mRMA Donde mRMA es la pendiente de la curva de regresión obtenida por el método RMA. Para los duplicados de pulpa se evalúa de acuerdo al sesgo resultante. Sesgo < 5% = bueno, entre 5 y 10% = aceptable, > 10% = inaceptable.. 45.

(61) 3.6.3.1.3. 3.6.3.1.3.1.. CONTROLES DE CONTAMINACIÓN: BLANCOS GRUESOS:. Este proceso consiste en insertar blancos de gruesos ciegos después de alguna muestra de mineral, con el objetivo de comprobar la presencia de contaminación durante el proceso de preparación. Este material ha sido previamente analizado por un Laboratorio Externo Calificado.. 3.6.3.1.3.2.. BLANCOS FINOS:. Al igual que los blancos de gruesos, se insertan blancos de finos con el objetivo de comprobar la presencia de contaminación durante el proceso de análisis. Estos valores se reportan y plotean en gráficos anuales. Todos los resultados que se ubican por encima de las líneas de acción son inaceptables y se coordina con el Laboratorio de Cerro las acciones correctivas de manera inmediata. 3.6.3.1.4.. CONTROL GRANULOMETRICO. Como parte de los controles externos también se debe solicitar al laboratorio secundario que realice chequeos granulométricos a una parte de las pulpas, con el fin de chequear la calidad de la pulverización en el laboratorio primario. 3.6.3.2.. VALIDACIÓN DE DATA. Se han desarrollado e implementado rutinas de búsqueda de inconsistencias y/o errores para validar las Bases de datos. Estos procedimientos de chequeo incluyeron:  Control para collares duplicados  Control para sondajes duplicados. 46.
