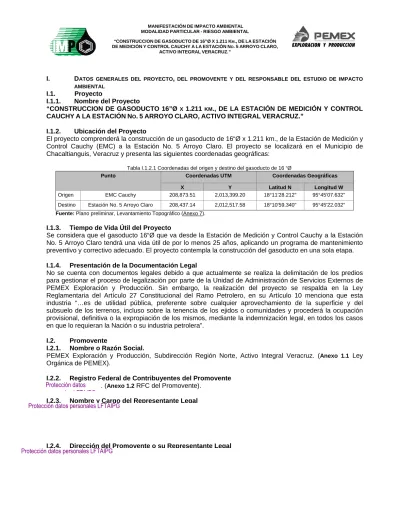

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD PARTICULAR - RIESGO AMBIENTAL

(1)

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL

I.1. Proyecto I.1.1. Nombre del Proyecto

“CONSTRUCCION DEGASODUCTO16”Ø X 1.211 KM.,DE LAESTACIÓN DE MEDICIÓNY CONTROL

CAUCHYALAESTACIÓNNO.5ARROYOCLARO,ACTIVOINTEGRALVERACRUZ.” I.1.2. Ubicación del Proyecto

El proyecto comprenderá la construcción de un gasoducto de 16“Ø x 1.211 km., de la Estación de Medición y Control Cauchy (EMC) a la Estación No. 5 Arroyo Claro. El proyecto se localizará en el Municipio de Chacaltianguis, Veracruz y presenta las siguientes coordenadas geográficas:

Tabla I.1.2.1 Coordenadas del origen y destino del gasoducto de 16 “Ø

Punto Coordenadas UTM Coordenadas Geográficas

X Y Latitud N Longitud W

Origen EMC Cauchy 208,873.51 2,013,399.20 18°11'28.212" 95°45'07.632"

Destino Estación No. 5 Arroyo Claro 208,437.14 2,012,517.58 18°10'59.340" 95°45'22.032" Fuente: Plano preliminar, Levantamiento Topográfico (Anexo 7).

I.1.3. Tiempo de Vida Útil del Proyecto

Se considera que el gasoducto 16“Ø que va desde la Estación de Medición y Control Cauchy a la Estación No. 5 Arroyo Claro tendrá una vida útil de por lo menos 25 años, aplicando un programa de mantenimiento preventivo y correctivo adecuado. El proyecto contempla la construcción del gasoducto en una sola etapa.

I.1.4. Presentación de la Documentación Legal

No se cuenta con documentos legales debido a que actualmente se realiza la delimitación de los predios para gestionar el proceso de legalización por parte de la Unidad de Administración de Servicios Externos de PEMEX Exploración y Producción. Sin embargo, la realización del proyecto se respalda en la Ley Reglamentaria del Artículo 27 Constitucional del Ramo Petrolero, en su Artículo 10 menciona que esta industria “…es de utilidad pública, preferente sobre cualquier aprovechamiento de la superficie y del subsuelo de los terrenos, incluso sobre la tenencia de los ejidos o comunidades y procederá la ocupación provisional, definitiva o la expropiación de los mismos, mediante la indemnización legal, en todos los casos en que lo requieran la Nación o su industria petrolera”.

I.2. Promovente

I.2.1. Nombre o Razón Social.

PEMEX Exploración y Producción, Subdirección Región Norte, Activo Integral Veracruz. (Anexo 1.1 Ley Orgánica de PEMEX).

I.2.2. Registro Federal de Contribuyentes del Promovente . (Anexo 1.2 RFC del Promovente).

I.2.3. Nombre y Cargo del Representante Legal

I.2.4. Dirección del Promovente o su Representante Legal Protección datos

personales LFTAIPG

Protección datos personales LFTAIPG

(2)

FI.60.228 SGS de México, S.A. de C.V. Capitulo I - 2

eracruz

I.3. Responsable de la Elaboración del Estudio de Impacto Ambiental I.3.1. Nombre o Razón Social.

SGS de México, S.A. de C.V.

I.3.2. Registro Federal de Contribuyentes o CURP

I.3.3. Nombre del Responsable Técnico del Estudio

II DESCRIPCIÓN DEL PROYECTO

I.4. Información General del Proyecto

Los resultados obtenidos en 2007 posicionaron a Petróleos Mexicanos como el sexto productor de crudo a nivel mundial y como la empresa pública más importante del país. Durante 2007 se produjeron en promedio 3,082 miles de barriles diarios de crudo, lo que significó una disminución de 5.35 % respecto al año anterior. En contraste, la producción de gas natural alcanzó 6,058 millones de pies cúbicos diarios.

En ese año, PEMEX contaba con 352 campos en producción, 6,280 pozos en explotación, 215 plataformas marinas, 4,246 Km. de oleoductos y 7,500 Km. de gasoductos, con un total de reservas probadas al 31 de diciembre de 2007, de 10,501.2 MMb de crudo, 1,685.3 MMb de líquidos del gas y 2,530.7 MMpcd de gas seco.

En cuanto a producción de gas natural por región, el Activo Integral Veracruz mantuvo una producción de 921.7 millones de pies cúbicos diarios, aumentando en un 27.4% su producción con respecto al año inmediato anterior.

Por lo que se refiere al comparativo entre las naciones productoras de crudo, México ocupó el sexto sitio por encima de Canadá y Emiratos Árabes Unidos. El primer lugar en ese rubro lo tuvo Rusia con una cifra de 9,723 miles de barriles diarios, seguida de Arabia Saudita, Estados Unidos, Irán y China.

Respecto a la capacidad de destilación primaria, PEMEX se colocó en el catorceavo sitio a nivel mundial, con un promedio de 1 millón 540 mil barriles diarios, por encima de Repsol YPF de España. El primer sito fue ocupado por Exxon Mobil, de Estados Unidos, con 6,359 miles de barriles diarios.

Protección datos personales LFTAIPG

Protección datos personales LFTAIPG Protección datos personales LFTAIPG Protección datos personales LFTAIPG

(3)

En cuanto a reservas probadas de petróleo a nivel mundial, PEMEX ocupa el lugar número 16, el lugar 35 en cuanto a reservas probadas de gas natural, el lugar 6 en cuanto a producción de petróleo crudo, el 11 en cuanto a producción de gas natural y el 14 en capacidad de destilación primaria a nivel empresa.

En la producción de gas natural, PEMEX se situó en el noveno sitio a nivel mundial por encima de ConocoPhillips de Estados Unidos, Turkmengas de Turkmenistán y Chevron de Estados Unidos. El primer lugar lo ocupó la empresa Gazprom, de Rusia.

El anuario destaca que respecto a las ventas totales, PEMEX se ubicó en el décimo lugar mundial, con alrededor de 104,458 millones de dólares al año. El lugar número uno en este rubro correspondió a Exxon Mobil de Estados Unidos, de Reino Unido, con 347,254 millones de dólares, con cifras registradas en julio del 2007.

PEMEX en México es uno de los principales aportadores de la economía del País apoyando a las necesidades sociales y económicas. Por lo cual y dadas estas cifras globales hay un compromiso total para que se continúe con la exploración y producción de gas e hidrocarburos.

(4)

FI.60.228 SGS de México, S.A. de C.V. Capitulo I - 4 Tabla II.1.1 Reservas probadas de crudo, principales países, 2007a

PAIS MILLONES DE BARRILES

1. Arabia Saudita 264 251

2. Canadá 178 592

3. Irán 138 400

4. Irak 115 000

5. Kuwait 101 500

6. Emiratos Árabes Unidos 97 800

7. Venezuela 87 035 8. Rusia 60 000 9. Libia 41 464 10. Nigeria 36 220 11. República de Kazajstán 30 000 12. Estados Unidos 20 972 13. China 16 000 14. Katar 15 207 15. Argelia 12 200 16. Méxicob _{12 187} Total mundial 1 317 447 a. Al 31 de diciembre de 2007

b. Incluye condensados y líquidos de gas natural

Fuente: Oil and Gas Journal (diciembre 24 de 2007 y PEMEX Fuente: Anuario Estadístico PEMEX 2008.

Toda la producción nacional opera tras planear y diseñar el crecimiento de la infraestructura operativa para crear un adecuado sistema de transporte de hidrocarburos.

La Cuenca Terciaria de Veracruz es de gran importancia económico-petrolera debido a las dimensiones y potencia de su columna sedimentaria, historia de producción de más de 50 años y sus perspectivas en cuanto a gas seco. Aunado a la exploración y explotación de gas se han encontrado también yacimientos potenciales para la explotación de gas.

El campo Cauchy se localiza en la Depresión Central de la Cuenca Terciaria de Veracruz, sobre la Planicie Costera del Golfo de México, correspondiente al Proyecto e Inversión Cosamaloapan, en el Sureste de la República Mexicana, dentro de la provincia geológica Cuenca de Veracruz. De acuerdo con los estudios realizados, el Campo Cauchy se considera como análogo geológico y de producción a los Campos Arquimia, Cocuite y Lizamba, debidos a su cercanía y similitud de los niveles estratigráficos objetivo, siendo el nivel de interés el Mioceno Superior donde se propuso la localización del pozo Cauchy – 1.

I.4.1. Naturaleza del Proyecto

Con la finalidad manejar la producción de gas natural de la Estación de Medición y Control (EMC) Cauchy, una vez que ha pasado por el proceso de separación, regulación, deshidratación y cuantificación, se requiere la instalación de un gasoducto de 16”Ø X 1.211 Km., que iniciará en el módulo de la SDV ubicada en la EMC Cauchy hasta su destino con la interconexión del gasoducto de 30”Ø Cosoleacaque – Venta de Carpio localizada en la Estación No. 5 Arroyo Claro perteneciente a PEMEX Gas y Petroquímica Básica (PGPB).

(5)

Éste proyecto consiste en la construcción de un gasoducto, el cual estará integrado por una línea de acero al carbón tipo API 5LX-52 en línea regular con 16” de diámetro nominal por aproximadamente 1.211 Km de longitud.

A continuación se presenta el resultado de la interacción en cada una de las etapas de desarrollo del proyecto con los componentes ambientales, indicando en cada caso si la interacción potencial resulta en un elemento integrador, de aprovechamiento, de alteración o de recuperación progresiva.

En los Capítulos V Identificación, Descripción y Evaluación de los Impactos Ambientales; y VI Medidas Preventivas y de Mitigación de los Impactos Ambientales; se desarrollará con mayor detalle la interacción de las etapas de desarrollo del proyecto con los componentes ambientales. En función de lo anterior se concluirá respecto de la factibilidad ambiental del desarrollo del proyecto.

Tabla II.1.1.1 Interacción del Proyecto con los Componentes Ambientales Etapa de Preparación del Sitio

Actividad Componente del Medio Natural Interacción

Localización del Proyecto (Trazo Topográfico)

Suelo Ninguna Agua Ninguna Aire Ninguna

Flora Alteración por desmonte

Fauna Ninguna Desmonte y Despalme de la superficie

Requerida para el Derecho de Vía del Oleogasoducto.

Suelo Ninguna Agua Ninguna Aire Alteración

Emisión temporal de polvos

Flora Alteración Afectación a la cobertura vegetal

existente

Fauna Alteración Desplazamiento temporal de la

fauna Etapa de Construcción

Cortes y excavaciones Suelo Inestabilidad temporal

Agua Ninguna Aire Generación de gases y polvo

Flora Ninguna

Fauna Ahuyentamiento de especies

animales

Tendido de la tubería Suelo Ninguna

Agua Ninguna Aire Alteración

Flora Ninguna Fauna Ninguna

Doblado de la tubería Suelo Ninguna

Agua Ninguna Aire Ninguna Flora Ninguna Fauna Ninguna

(6)

FI.60.228 SGS de México, S.A. de C.V. Capitulo I - 6 Etapa de Construcción

Alineado y soldado Suelo Alteración

Generación temporal de escoria de soldaduras

Agua Ninguna

Aire Emisión temporal de ruido

Inspección radiográfica de soldadura Suelo Ninguna

Emisión de radiación temporal

Flora Ninguno Fauna Ninguna Protección mecánica anticorrosiva y

parcheo

Suelo Ninguna Agua Ninguna Flora Ninguna Fauna Ninguna

Bajado y tapado de la tubería Ninguna

Reacondicionamiento del derecho de vía

Suelo Ninguna Agua Ninguna

Aire Emisión temporal de polvos

Flora Inestabilidad temporal

Fauna Ninguna

Obras especiales Suelo Inestabilidad temporal

Trampa de diablos Suelo Ninguna

Prueba hidrostática y/o neumática Suelo Ninguna

Agua Alteración Generación de aguas residuales

Aire Ninguna Flora Ninguna Fauna Ninguna Señalización Suelo Ninguna

Protección catódica Ninguno

Inspección y vigilancia Suelo Ninguna

Agua Ninguna

(7)

Etapa de Construcción

Mantenimiento preventivo Suelo Ninguna

Agua Ninguna

Aire Ninguna Flora Ninguna Fauna Ninguna

Mantenimiento correctivo Suelo Ninguna

Agua Ninguna

Aire Ninguna Flora Ninguna Fauna Ninguno Etapa de Abandono

Clausura y limpieza Suelo Integración

Agua Integración

Aire Inestabilidad temporal

Flora Integración Fauna Integración

Fuente: Elaboración en gabinete a partir de la NRF-030-PEMEX-2006, Bases de Usuario y Tabla 1 de la Guía para la Presentación de la Manifestación de Impacto Ambiental, Industria del Petróleo, Modalidad Particular, SEMARNAT, 2002.

La descripción del proyecto se presenta de acuerdo a los requerimientos normativos de la NRF-030-PEMEX-2006, Diseño, Construcción, Inspección y Mantenimiento de Ductos Terrestres para Transporte y Recolección de Hidrocarburos (Anexo 3), así como de las Bases de Usuario proporcionadas por PEMEX.

I.4.2. Selección del Sitio

La selección del sitio para la construcción del gasoducto de 16”∅ x 1.211 Km., se determinó considerando la cercanía de la Estación No. 5 Arroyo Claro a la Estación de Medición y Control Cauchy, para la entrega y comercialización de gas natural a PGPB.

Criterios ambientales

• Evitar interacción del gasoducto con ecosistemas críticos.

De acuerdo a la cartografía de Uso de suelo (Dirección General de Geografía, INEGI.) Carta topográfica E14B58 Chacaltianguis y visitas de campo, el trazo del gasoducto atravesará principalmente tierras de cultivo de caña de azúcar (Saccharum officinarum) y pastizales. Dada la longitud del ducto, no cruzará con ningún derecho de vía existente, cuerpos de agua, terracería, vía de acceso, camino vecinal y/o autopista alguno.

El gasoducto con origen en la EMC Cauchy y con destino la Estación No. 5 Arroyo Claro no atravesará áreas naturales protegidas, regiones terrestres prioritarias, regiones hidrológicas prioritarias, ni áreas de importancia de conservación de las aves (Ver anexo 7 en las cartas temáticas referentes).

• Evitar el relleno, ocupación y cruces con cuerpos de agua: El trazo del gasoducto no cruzará con ningún cuerpo de agua.

(8)

• Optimizar el trazo, procurando ajustarse a un tendido recto, permitiendo con esto reducir los costos de terreno y de materiales. En la tabla II.1.3.1 se indican las coordenadas de los puntos de origen y destino del gasoducto de 16”Ø X 1.211 Km., de la Estación de Medición y Control Cauchy a la Estación No. 5 Arroyo Claro. En la tabla II.1.3.2 se muestran los puntos de inflexión del gasoducto de 16”Ø X 1.211 Km., de la Estación de Medición y Control Cauchy a la Estación No. 5 Arroyo Claro. • Derechos de vía existentes.

El derecho de vía (DDV) a analizar es completamente nuevo y de acuerdo a la NRF-030-PEMEX-2006 que especifica Diseño, Construcción, Inspección y Mantenimiento de Ductos Terrestres para Transporte y Recolección de Hidrocarburos, para un gasoducto de 16”Ø, el DDV será de13 m.de ancho.

Criterios socioeconómicos

• Disponibilidad de terreno para alojar el trazo del gasoducto.

Durante la visita de campo y reconocimiento del sitio del proyecto se identificaron zonas de cultivos agrícolas de temporal y pastizal cultivado a lo largo del trazo así como en los predios colindantes. Ver anexo 6 memoria fotográfica.

• Distancias a centros urbanos y áreas densamente pobladas.

Las localidades más cercanas al trazo del proyecto se indican en la tabla II.1.2.1 y II.1.2.3.

Tabla II.1.2.1 Distancia de la EMC Cauchy (origen) a algunas localidades.

Zonas vulnerables Distancia (m) Orientación

Asentamientos humanos (Localidad El Progreso)

8,340 NE

Asentamientos humanos (Localidad San Antonio)

3,340 NO

Asentamientos humanos (Localidad Laguna El Lagarto)

2,710 NE

Asentamientos humanos (Localidad Paso Ancho)

7,720 NE

Asentamientos humanos (Localidad Paso del Cura)

6,320 NO

Asentamientos humanos (Localidad Juan Mulato)

7,550 SE Asentamientos humanos (Localidad Dobladero) 7,830 SO Asentamientos humanos (Localidad El Aguacate) 7,730 NE

Fuente: Elaborado en gabinete a partir de visita de campo y Google Earth, 2008.

Tabla II.1.2.2. Distancia de la EMC Cauchy (origen) a caminos y cuerpos de agua.

Caminos

(Terracería Laguna de Lagarto-Palo Alto)

610 O Caminos

(Terracería La Esperanza-Los Pajaritos)

1,050 S Caminos

(Terracería Palmichal-Laguna de Lagarto)

290 SE Camino

(Carretera fed. Villa Sayula de Alemán - Loma Bonita)

7,880 S Camino

(Autopista Córdoba- Minatitlán)

9,970 NE

(9)

(Laguna de Lagarto)

Fuente: Elaborado en gabinete a partir de visita de campo y Google Earth, 2008. Tabla II.1.2.3 Distancia de la Estación No. 5 Arroyo Claro (destino) a algunas localidades.

Asentamientos humanos (Localidad El Progreso)

8,840 NE

Asentamientos humanos (Localidad San Antonio)

4,830 NO

Asentamientos humanos (Localidad Laguna El Lagarto)

3,940 NO

Asentamientos humanos (Localidad Paso Ancho)

7,890 NE

Asentamientos humanos (Localidad Paso del Cura)

8,000 NO

Asentamientos humanos (Localidad José Azueta)

6,920 SE

Asentamientos humanos (Localidad Juan Mulato)

5,990 SE Asentamientos humanos (Localidad Dobladero) 7,190 SO Asentamientos humanos (Localidad El Aguacate) 7,270 NE

Fuente: Elaborado en gabinete a partir de visita de campo y Google Earth, 2008. Tabla II.1.2.4 Distancia de la Estación No. 5 Arroyo Claro (destino) a caminos y cuerpos de agua.

Caminos

(Terracería Laguna de Lagarto-Palo Alto)

2,170 NO Caminos

(Terracería La Esperanza-Los Pajaritos)

120 N Caminos

(Terracería Palmichal-Laguna de Lagarto)

1,610 E Camino

(Carretera Fed.Villa Sayula de Alemán - Loma Bonita)

6,760 S Camino

(Autopista Córdoba- Minatitlán)

9,910 NE Cuerpos y corrientes de agua perenne

(Laguna de Lagarto)

3,170 NO Fuente: Elaborado en gabinete a partir de visita de campo y Google Earth, 2008.

(10)

Criterios Económicos

• Ajuste del trazo y dimensiones del proyecto para reducir costos de material, equipo y movimiento de tierras.

I.4.3. Ubicación Física del Proyecto y Planos de Localización Ubicación del proyecto

El proyecto se localiza en el Estado de Veracruz-Llave, a 15.93 Km., al Sureste de la cabecera municipal de Chacaltianguis, Veracruz. En las tablas II.1.2.2 y II.1.2.4 se muestran las distancias a los caminos y cuerpos de agua más cercanos a la ubicación del proyecto. Véase anexo 7. Cartografía. Plano 7.1 Topografía.

Acceso al proyecto

El acceso a la EMC Cauchy es partiendo de la ciudad de Veracruz por la carretera de cuota Veracruz – Coatzacoalcos, después de pasar por la caseta de cuota de Cosamaloapan se toma la desviación hacia la localidad de Chacaltianguis. Se sigue por este camino y se toma la desviación que lleva a la localidad Paso del Cura y de allí se continúa hasta la localidad de Arroyo Claro (Estación No. 5 Arroyo Claro - destino). En este poblado se toma el camino al NE que llega a la localidad de Palo Alto. De este punto al SE aproximadamente a 1.75 Km. se llega a la EMC Cauchy que es el punto de origen.

Tabla II.1.3.1. Coordenadas de los puntos de origen y destino del gasoducto de 16" Ø X 1.211 Km.

Punto

Coordenadas UTM Coordenadas Geográficas

X Y Latitud N Longitud W

Origen EMC Cauchy 208,873.51 2,013,399.20 18°11'28.212" 95°45'07.632" Destino Estación No. 5 Arroyo Claro 208,437.14 2,012,517.58 18°10'59.340" 95°45'22.032"

Fuente: Plano preliminar de trazo y perfil (Anexo 7).

Tabla II.1.3.2. Puntos de Inflexión del Gasoducto de 16" Ø X 1.211 Km.

LADO RUMBO DISTANCIA V COORDENADAS

EST V Y X 1 2,013,399.20 208,873.51 1 2 S 03°28'35.33" W 707.95 2 2,012,692.55 208,830.58 2 3 S 04°27'03.40" W 84.80 3 2,012,608.00 208,824.00 3 4 S 10°07'28.82" W 28.44 4 2,012,580.00 208,819.00 4 5 S 55°47'03.47" W 30.23 5 2,012,563.00 208,794.00 5 6 S 82°44'50.30" W 359.75 6 2,012,517.58 208,437.14

Fuente: Elaborada a partir del plano topográfico Q-243.

I.4.4. Inversión Requerida.

El costo total requerido para la instalación del gasoducto será de aproximadamente $3, 000,000.00 (Tres millones de pesos 00/100 M.N.).

I.4.5. Dimensiones del Proyecto a. Superficie total del predio (en m2)

La superficie requerida para la instalación del gasoducto será de 15,743.00 m2, sumando toda la superficie del derecho de vía correspondiente requeridos para el proyecto.

Es importante señalar que no obstante que el gasoducto será subterráneo, la superficie considerada por derecho de vía, se requiere para las maniobras y el desplante de maquinaria y los equipos durante la construcción, además para las actividades de conservación, mantenimiento y salvaguarda.

b. Superficie por afectar con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio (selva, bosque, matorral, etc.). Indicar para cada caso su relación (en porcentaje), respecto a la superficie total del proyecto.

(11)

El tipo de comunidad vegetal por afectar, se determinó a partir de la inserción de datos vectoriales para la Carta de Uso de Suelo y Vegetación Serie 2 del INEGI, Anexo 7 Uso de Suelo; así como con la verificación de las condiciones generales en la zona durante las visitas de campo, representando los aspectos más relevantes en el Anexo 6, Anexo Fotográfico.

A continuación en la tabla II.1.5.1 se detalla las longitudes de cada kilometraje del gasoducto, el derecho de vía correspondiente; así como la superficie requerida en m2 y el porcentaje total de la superficie requerida.

Tabla II.1.5.1 Vegetación y Uso de Suelo en la Superficie a Afectar

Cadenamiento Longitud (m) DDV _(m) _{requerida en m²}Superficie Tipo de vegetación Porcentaje del total de la _{superficie requerida}

0+000 al 1+000 1,000 13 13,000 Cultivos de

temporal (caña de azúcar)

82.58 %

1+000 al 1+211 211 13 2,743 Potreros 17.42 %

Fuente: Elaboración en gabinete a partir del plano preliminar de trazo y perfil, Anexo 7; Carta Topográfica E15A81 Loma Bonita. Conjunto de Datos Vectoriales de la Carta de Uso del Suelo y Vegetación, Escala 1:250,000 Serie II (Continuo Nacional) INEGI, Anexo 7 y Visita de Campo.

La superficie, expresada en relación con la vegetación por afectar, de acuerdo al tipo de vegetación y uso de suelo dominante es 82.58 % de cultivo de temporal (caña de azúcar). En visita de reconocimiento del área, los datos levantados a partir de los recorridos muestran una dominancia de potreros, cultivos de caña de azúcar y suelos poco permeables.

c. Superficie (en m2) para obras permanentes

Durante la construcción del proyecto, se requerirán áreas provisionales para el almacenamiento de herramientas y equipo; servicios sanitarios portátiles, comedor y descanso. Su instalación será de manera temporal durante las actividades de construcción, para lo cual se dispondrá del terreno contemplado para el derecho de vía, que no implicará el desarrollo de infraestructura, por lo que tampoco requiere de preparación previa del terreno.

El 100 % de la superficie requerida por el proyecto será destinada a obras permanentes, mismas que serán delimitadas por los señalamientos considerados al final de la Sección II.2.4.

I.4.6. Uso Actual de Suelo y/o Cuerpos de Agua en el Sitio del Proyecto y en sus Colindancias Como ya se ha mencionado con anterioridad, el uso de suelo dentro del sitio seleccionado para el emplazamiento del proyecto está considerado por el INEGI como de agricultura de temporal (ver cartografía temática, Anexo 7). El uso actual del suelo donde se ubicará el gasoducto, en la colindancia de la EMC Cauchy es básicamente pastizales al igual que el punto de destino a la Estación No. 5 Arroyo Claro. Estas condiciones prevalecen en gran parte del municipio en donde se ubicará el proyecto (Chacaltianguis).

Las localidades de la zona donde se proyecta el trazo, son principalmente rurales, por lo que sus habitantes explotan los recursos mediante agricultura y ganadería en mediana escala.

Los escurrimientos de agua de la región son utilizados comúnmente para riego. En el Cap. IV, se presenta una descripción más amplia de este componente del medio.

En las Tablas II.1.6.1 a II.1.6.3 se indican las colindancias de la EMC Cauchy y de la Estación No. 5 Arroyo Claro como punto de origen y destino del gasoducto, respectivamente; en un radio de 500 m, así como de las colindancias en este mismo rango del trazo propuesto, para cada margen en el sentido de flujo.

(12)

INTERVALO a 100 m 100 ~ 200 m 200 ~ 300 m 300 ~ 400 m 400 ~ 500 m

N Pastizal cultivado Pastizal cultivado/ Vereda

Pastizal cultivado Pastizal cultivado Pastizal cultivado/ Poliducto NE Pastizal cultivado Pastizal cultivado Pastizal cultivado/

Vereda

Pastizal cultivado/ Vereda

Pastizal cultivado/ Vereda E Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado SE Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado S Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado/

Poliducto SW Pastizal cultivado Pastizal cultivado/

Vereda Pastizal cultivado/ Vereda Pastizal cultivado/ Vereda/ Poliducto Pastizal cultivado/ Vereda W Pastizal cultivado/ Vereda

Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado

NW Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Fuente: Elaboración en gabinete a partir del plano preliminar, Anexo 7; Carta Topográfica E15A81 Loma Bonita. Conjunto de Datos Vectoriales de la Carta de Uso del Suelo y Vegetación, Escala 1:250,000 Serie II (Continuo Nacional) INEGI, Anexo 7. Uso de Suelo y Visita de Campo.

Tabla II.1.6.2 Colindancias del punto de destino del gasoducto (Estación No. 5 Arroyo Claro)

INTERVALO a 100 m 100 ~ 200 m 200 ~ 300 m 300 ~ 400 m 400 ~ 500 m

N Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado NE Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado

E DDV Gto 16”Ø / Pastizal cultivado DDV Gto 16”Ø / Pastizal cultivado DDV Gto 16”Ø / Pastizal cultivado DDV Gto 16”Ø / Pastizal cultivado DDV Gto 16”Ø / Pastizal cultivado SE Camino terracería / Pastizal cultivado

S Camino terracería / Pastizal cultivado

SW Camino terracería / Pastizal cultivado Camino terracería / Pastizal cultivado Camino terracería / Pastizal cultivado Camino terracería / Pastizal cultivado Camino terracería / Pastizal cultivado W Pastizal cultivado Camino terracería /

Pastizal cultivado

Camino terracería / Pastizal cultivado

Pastizal cultivado Pastizal cultivado / Área de Cultivo de Caña de Azúcar NW Pastizal cultivado Pastizal cultivado Camino terracería /

Pastizal cultivado

Pastizal cultivado Pastizal cultivado

Fuente: Elaboración en gabinete a partir del plano preliminar, Anexo 7; Carta Topográfica E15A81 Loma Bonita. Conjunto de Datos Vectoriales de la Carta de Uso del Suelo y Vegetación, Escala 1:250,000 Serie II (Continuo Nacional) INEGI, Anexo 7. Uso de Suelo y Visita de Campo.

(13)

Tabla II.1.6.3 Colindancias del trazo del gasoducto (hasta 500 m alrededor del trazo) Cadenamiento

(Trazo de GTO)

a 100 m 100 ~ 200 m 200 ~ 300 m 300 ~ 400 m 400 ~ 500 m

M.I. M.D. M.I. M.D. M.I. M.D. M.I. M.D. M.I. M.D.

0+000 al 0+500 Pastizal cultivado / Área de Cultivo de Caña de Azúcar Pastizal cultivado Pastizal cultivado / Área de Cultivo de Caña de Azúcar Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado 0+500 al 0+800 Pastizal cultivado / Área de Cultivo de Caña de Azúcar Pastizal cultivado / Área de Cultivo de Caña de Azúcar Pastizal cultivado / Área de Cultivo de Caña de Azúcar Pastizal cultivado / Área de Cultivo de Caña de Azúcar Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado / Estación No. 5 Arroyo Claro Pastizal cultivado Pastizal cultivado/ Estación No. 5 Arroyo Claro 0+800 al 1+211 Pastizal cultivado / Área de Cultivo de Caña de Azúcar / camino de terracería Pastizal cultivado / Área de Cultivo de Caña de Azúcar Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado Pastizal cultivado

Fuente: Elaboración en gabinete a partir del plano preliminar, Anexo 7; Carta Topográfica E15A81 Loma Bonita. Conjunto de Datos Vectoriales de la Carta de Uso del Suelo y Vegetación, Escala 1:250,000 Serie II (Continuo Nacional) INEGI, Anexo 7. Uso de Suelo y Visita de Campo.

I.4.7. Urbanización del Área y Descripción de Servicios Requeridos

La zona correspondiente al proyecto de construcción es una zona rural y presenta un bajo grado de urbanización y cobertura de servicios; en la zona se cuenta con caminos de terracerías formados principalmente por los caminos de acceso a las áreas de aprovechamiento de PEMEX y de apoyo a las pequeñas comunidades. Los servicios de apoyo requeridos (drenaje, energía eléctrica y agua potable) serán proporcionados por la compañía que desarrolle la construcción del gasoducto de 16”Ø X 1.211 Km. de la Estación de Medición y Control Cauchy a la Estación No. 5 Arroyo Claro.

Agua Cruda

En la etapa final de la construcción del gasoducto, se realizará una prueba hidrostática la cual requiere de un volumen aproximado de 157.08 m3 de agua, por lo que el contratista debe tramitar y contar con la autorización de la Comisión Nacional del Agua (CONAGUA) para tomar el líquido del cuerpo de agua que considere; esto previamente a la realización de la prueba, y en consecuencia observar las disposiciones que en su caso determine la CONAGUA para el manejo y disposición final del agua al término del ciclo de prueba, así como las disposiciones de la legislación ambiental. El agua que se utilice debe ser neutra o libre de partículas en suspensión que no pasen la malla de 100 hilos por pulgada. (CID-NOR-N-SI-0001).

Agua potable

Este servicio no está disponible en la zona, por lo que para satisfacer los requerimientos para el consumo del personal que labore en la obra, el contratista deberá adquirir el agua de consumo en la localidad más cercana a través de pipas o bien, con botellones.

(14)

Drenaje

El servicio de drenaje no está disponible en la zona ya que en el municipio de Chacaltianguis solamente se cuenta con cobertura parcial de servicios en los principales núcleos poblacionales, por lo que la compañía contratista encargada de la construcción, es la responsable de proveer el servicio de sanitarios para los trabajadores, así como del manejo y disposición final de las aguas y residuos generados por este servicio. La instalación de los sanitarios portátiles durante la etapa de preparación y construcción debe hacerse sobre el terreno preparado para el derecho de vía exclusivamente.

Electricidad

Este servicio no se encuentra disponible en el área de construcción del proyecto por lo que la compañía encargada de realizar la construcción de la obra será responsable del transporte y operación de los equipos de generación de energía, para realizar los trabajos de soldadura y obras especiales durante la construcción.

Combustible

Para los trabajos de construcción del proyecto se requerirá diesel, gasolina y aceite lubricante para la operación de los equipos y maquinaria, por lo que se suministrará de la estación de servicio más cercana al proyecto. El suministro de combustible lo realizará la compañía a cargo de la construcción del proyecto. No está contemplada la habilitación de áreas temporales para el almacenamiento de combustibles y/o lubricantes.

Respecto de la generación de residuos, manejo e infraestructura para su disposición, la información de presenta en el apartado II.2.9.

I.5. Características Particulares del Proyecto

La descripción del proyecto se presenta de acuerdo con los requerimientos normativos de la NRF-030-PEMEX-2006, Diseño, Construcción, Inspección y Mantenimiento de Ductos Terrestres para Transporte y Recolección de Hidrocarburos, así como de las bases de usuario proporcionadas por PEMEX.

La construcción de un gasoducto de 16”Ø, con especificación API-5L-X52 y longitud de 1+211 Km., donde el punto inicial será la EMC Cauchy y como punto final la Estación No. 5 Arroyo Claro, se realizará de acuerdo con las bases de usuario el proyecto e incluirá lo siguiente:

A. Gasoducto de 16”Ø x 1+211 Km.

1. El gasoducto deberá ser subterráneo desde la EMC Cauchy hasta la Estación No. 5 Arroyo Claro de PGPB.

2. El gasoducto deben incluir protección catódica, protección con anticorrosivo y mecánica en todo su trayecto, de acuerdo con normatividad vigente y análisis de flexibilidad correspondiente; asimismo el trayecto del gasoducto deberá contar con señalización del derecho de vía de acuerdo a la normatividad vigente.

3. El gasoducto se debe construir en una sola etapa incluyendo las conexiones y pruebas correspondientes de acuerdo a la normatividad.

4. Se debe realizar la limpieza interior del gasoducto, después de haber realizado las pruebas correspondientes.

5. El gasoducto debe incluir protección interna y externa con anticorrosivo y protección mecánica de acuerdo a normatividad.

B. Línea de 16”Ø x 150 m. aproximadamente y arreglos para interconexión al gasoducto de 30”Ø Cosoleacaque – Venta de Carpio, incluye:

(15)

1. Una línea de 16”Ø x 150 m. aproximadamente y los arreglos necesarios (con válvulas, accesorios de tubería e instrumentación) para realizar la interconexión al gasoducto de 30”Ø Cosoleacaque – Venta de Carpio dentro del límite de batería de la Estación No. 5 Arroyo Claro, de acuerdo a los lineamientos de PGPB.

2. Instalar línea de 16”Ø x 150 m. aproximadamente dentro del límite de batería de la Estación No. 5 Arroyo Claro realizando interconexión con el gasoducto de 16”Ø x 1+ 211 Km. procedente de la EMC Cauchy.

El proyecto para la construcción del gasoducto no contemplará la construcción obras especiales.

I.5.1. Programa General de Trabajo.

El programa general de trabajo se presenta en la tabla II.2.1.1

Tabla II.2.1.1 Programa General de trabajo del proyecto del gasoducto

Etapa Actividades Meses

2 4 6 8 1 0 1 2 1 8 2 4 Años 1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 2 1 2 2 2 3 2 4 25 Bases de Diseño Licitación de Construcción Construcción Construcción Operación Mantenimiento

Fuente: PEMEX, Exploración y Producción.

Los programas para las actividades específicas de trabajo se presentan en las tablas II.2.1.2 a II.2.1.5.

Tabla II.2.1.2 Programa General de trabajo del proyecto del gasoducto

1 2 3 4 5 Licitación de Obra Publicación de convocatoria Junta de aclaraciones Apertura técnica -económica Evaluación técnica- económica Dictamen y fallo Presentación de garantías Firma del contrato

(16)

FI.60.228 SGS de México, S.A. de C.V. Capitulo I - 16 Tabla II.2.1.3 Programa general de trabajo del Gasoducto. Etapa de preparación del sitio y construcción

1 2 3 4 5 6

Preparación del sitio

Localización del proyecto (Trazo Topográfico)

Desmonte y despalme de la superficie requerida para el derecho de vía del

Gasoducto

Construcción Cortes y excavaciones

Tendido de la tubería Doblado de tubería Alineado y soldado de la tubería Inspección radiográfica de soldadura Protección mecánica anticorrosiva y parcheo Bajado y tapado de la tubería Reacondicionamiento del derecho de vía

Prueba hidrostática y/o neumática

Señalización

Protección catódica

Fuente: PEMEX, Exploración y Producción. NRF-30- PEMEX- 2006.

Tabla II. 2.1.4 Programa general de trabajo del Gasoducto. Etapa de Operación y mantenimiento

Etapa Actividad Periodicidad

Operación Transporte de gas Diario, Continuo

Mantenimiento Sistema de protección interior Corrida con diablo de limpieza: cada 4 meses

Corrida con diablo instrumentado: cada año Evaluación Mensual Inyección de inhibidor Diario

Sistema de protección mecánica Cada 4 años

Sistema de protección catódica Semestral

Sustitución de tramos de tubería Después de revisión cada periodo de 20 años

Prevención de fugas Según se presente

Celaje terrestre Una vez al mes

Integridad mecánica Según requerimientos Fuente: PEMEX, Exploración y Producción.

(17)

Tabla II.2.1.5 Programa General de Mantenimiento 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 Operación Evaluación Inyección de Inhibidor Sistema de Protección Catódica Sustitución de Tramos de Tubería Prevención de Fugas Celaje terrestre Integridad Mecánica M a nt enim ient o

De acuerdo a Necesid ades Según se presente

Según Requerimient os

12 Semanas

M eses

Etapa Act ividad 1 2 3 4 5 6 7 8 9 1 0 11

Fuente: PEMEX, Exploración y Producción.

I.5.2. Preparación del Sitio

Desarrollo de la Ingeniería Básica y de Detalle

Esta actividad se realizará en campo y gabinete para la localización del sitio del proyecto, del trazo del derecho de vía a construir, y elaboración de los planos de detalle, trazo y perfil. Este proceso consiste en la revisión detallada de las bases de usuario con la finalidad de conocer los requerimientos técnicos del proyecto y en su caso, emitir comentarios o dudas que surjan de esta revisión, recabar toda la información necesaria para efectuar los trabajos, recorrido del derecho de vía, recorrido de instalaciones existentes y levantamientos en campo en general, para determinar las condiciones, criterios de diseño y requerimientos de servicios.

En la realización de las Bases de Diseño se deberán contemplar los requerimientos establecidos en las bases de usuario, incluyendo la normatividad técnica que se aplicará en el desarrollo del proyecto, las cuales corresponden a las mejores prácticas de uso común en la industria petrolera y a lo establecido en la Ley Federal Sobre Metrología y Normalización; el alcance del proyecto y el sistema de seguridad claramente definidos; información suficiente en cantidad y calidad para el diseño del proyecto; ubicación del proyecto tomando en cuenta la seguridad industrial, protección ambiental y condiciones sociales; adecuadas vías de comunicación existentes y por desarrollar; servicios requeridos, como son energía eléctrica, agua y drenajes; disposición y procesamiento adecuado de los residuos producto de la construcción, operación, mantenimiento y abandono del proyecto; selección de tecnologías adecuadas al país; consideración de materiales y equipos seguros al medio ambiente y al ser humano; consideraciones de futuras ampliaciones y de demanda de servicios.

En cuanto al trazo, este se efectúa en campo, verificando las coordenadas plasmadas en los planos de trazo y perfil, utilizando equipos analógicos digitales para el establecimiento del derecho de vía mediante encalado y estacado, y ubicando posibles ductos o líneas existentes en el derecho de vía con detectores de metal.

Trazo y levantamiento topográfico

Es importante determinar en campo el área en la que se localizará el proyecto así como el trazo por el que pasará el proyecto en estudio, mediante el estacado, para efectos de identificación de flora y fauna, así como para la realización del desmonte y despalme.

Se realizará el siguiente procedimiento: Se centrará, nivelará y visará un punto de referencia con el tránsito de un punto sobre tangente. Se reflexionará a 90º hacia la izquierda y derecha para determinar las dos líneas laterales. Se dejará balizado y estacado sobre las dos líneas del límite del derecho de vía.

(18)

Durante esta etapa, las actividades de trazo y levantamiento topográfico se impactarán en forma directa sobre la vegetación, debido a la necesidad de retirar la maleza y vegetación para indicar los estacados y estaciones.

Adquisición de materiales

La adquisición de materiales por parte de la empresa contratista encargada de los trabajos, se realizará de acuerdo con sistemas de calidad implantados en la empresa para verificar en cualquier momento la calidad de los materiales utilizados, su certificación, marcaje y seguimiento de cualquier material empleado en la obra, redundando en beneficio de la confiabilidad de operación del gasoducto en base a las políticas de calidad que exige PEMEX a los contratistas.

Las actividades de aplicación de la protección anticorrosiva para conformar el gasoducto se realizará en la planta del proveedor. La protección anticorrosiva de los extremos del ducto se realizará en campo, bajo la supervisión del contratista y PEMEX, de acuerdo a las normas NRF-033-PEMEX-2003 y NRF-026-PEMEX-2001 Protección Anticorrosiva a Ductos Enterrados y Sumergidos respectivamente.

Transporte de maquinaria y equipo de trabajo

El transporte de materiales, maquinaria y equipo de trabajo se realizará mediante tractocamión con cama baja Low – boy para el traslado de maquinaria como retroexcavadoras, y con Camioneta 350 para el traslado de maquinas de soldar, herramientas, personal y materiales diversos.

Desmonte y despalme

De acuerdo a la NRF-030-PEMEX-2006 que especifica Diseño, Construcción, Inspección y Mantenimiento de Ductos Terrestres para Transporte y Recolección de Hidrocarburos, para un gasoducto el derecho de vía será de 13 metros de ancho. Lo anterior se describe en el plano ubicado en el anexo 7 donde se especifica el derecho de vía que involucrará el proyecto a lo largo del trazo (ver plano anexo de trazo y perfil).

El material producto del despalme, se depositará en lugares estratégicos para su posterior utilización en los arropes de taludes y terraplenes.

Los trabajos de despalme y desmonte de la superficie se realizarán con maquinaria y de forma manual, respectivamente.

El desmonte es la remoción de la vegetación existente en el derecho de vía, en las áreas que se destinan a instalaciones, con el objeto de eliminar la presencia de material vegetal, y así mejorar la visibilidad. El desmonte comprenderá:

− Tala: que consistirá en cortar los arbustos encontrados en las áreas de cultivos agrícolas y pastizales. − Roza: que consistirá en cortar y retirar la maleza, hierba, zacate o residuos de siembras.

− Desenraíce: que consistirá en sacar los troncos o tocones con o sin raíces. − Limpia y disposición final: que consistirá en retirar el producto del desmonte.

(19)

Despalme: El despalme consistirá en excavar 5 a 10 cm. del suelo natural mediante maquinaria, desalojando la capa superficial del terreno natural que por sus características no sea adecuada para la construcción. Se despalmará a lo largo y ancho del derecho de vía, colocando el producto del despalme al lado contrario donde se ubicará el producto de la excavación y dentro de los límites del área del derecho de vía.

El material producto del despalme, se almacenará temporalmente para su posterior utilización en el arrope del Gasoducto.

I.5.3. Descripción de Obras y Actividades Provisionales del Proyecto

Para el desarrollo del proyecto se utilizarán las terracerías de acceso ya existentes, para el abastecimiento de servicios sanitarios, la empresa contratista se apoyará en letrinas portátiles y para los servicios de alimentación se tomará apoyo de las localidades más cercanas. No se contempla la instalación de campamentos para el alojamiento de personal. Tanto las letrinas portátiles como las áreas de almacenamiento de materiales y equipo se desplazarán del sitio donde se construya el trazo del gasoducto.

I.5.4. Etapa de Construcción

La secuencia en que se describen las actividades, no indica necesariamente el orden de las actividades a realizarse durante la fase de construcción, ya que de acuerdo a las condiciones del terreno, tiempo y programas de entrega de materiales, las actividades pueden realizarse en una secuencia diferente, incluso de forma simultánea en uno o más frentes de obra.

Cortes para la colocación del Gasoducto

Los cortes son ejecutados a cielo abierto en el terreno natural, en ampliación de taludes o terraplenes existentes y en derrumbes, con el objeto de preparar y formar la sección de la obra. La altura promedio de los cortes serán de 5 a 10 cm. de la capa terrígena de material tipo A, el cual es poco o nada cementado, por lo que puede ser manejado eficientemente sin ayuda de maquinaria. El nivel de suelo no deberá de tener irregularidades ni objetos que generen concentración de esfuerzos, ya que debe permitir un apoyo uniforme sin forzamientos ni dobleces mecánicos de la tubería. (N-CTR-CAR-1-01-003/00).

El corte deberá de ser de por lo menos diez centímetros de espesor con material suelto, libre de rocas o componentes de aristas agudas o cortantes. Por la propia naturaleza del terreno no se contemplará la realización de actividades de estabilidad de los taludes. Al final se procede al extendido y nivelado de material del sitio con maquinaria, para proseguir con el afinamiento y dar el acabado final del corte con talud de 1:1.75. (N-CTR-CAR-1-01-003/00).

Excavación de zanja para colocación del Gasoducto

Se realizará de acuerdo a la siguiente secuencia de actividades:

1. Detección en toda la longitud del derecho de vía con equipo electromagnético previo a la excavación para identificar posibles obstáculos con el tendido de la tubería dentro de la excavación y sondeos a cielo abierto donde se detecten subestructuras metálicas.

2. La zanja donde se alojará el gasoducto, debe tener el ancho y profundidad indicados en el proyecto de acuerdo con el diámetro del gasoducto. La profundidad de enterrado depende de la localización de la zona, el uso de la superficie del terreno y las cargas impuestas por el paso de vehículos y/o ferrocarriles, para este proyecto la profundidad mínima es de 1.20 metros. La superficie del fondo de la zanja debe quedar conformada a un nivel tal que la tubería al ser bajada se apoye totalmente en el terreno. El colchón mínimo de suelo debe cumplir con lo indicado en las Tablas 6 del apartado 8.1.11.2 de la NRF-030-PEMEX-2006para ductos que transportan gas. El ancho mínimo en el fondo de la zanja debe ser de 0.60 m. para tuberías de 12 pulg. de diámetro y menores, y de 0.30 m. más un diámetro para tuberías mayores de 12 pulg.

3. El material producto de la excavación, en ningún caso debe estar a menos de un metro de distancia de la orilla de la zanja, y la inclinación del material de la excavación no debe ser mayor a 45 grados con respecto a la superficie horizontal. El material se colocará en la zona de alojamiento del material

(20)

producto de la excavación correspondiente a 4 m medido desde el centro de la zanja. (NRF-030-PEMEX-2006).

4. Remoción y extracción de raíces o materias extrañas que invadan el interior de la zanja, para que al rellenarla no se introduzcan en ella.

5. Desazolves y sobre excavaciones necesarias para proporcionar un debido alojamiento a la tubería conforme al proyecto.

Tendido de la tubería

El tendido de la tubería se efectuará acomodando los tubos a lo largo del derecho de vía, uno tras otro pero traslapados entre 5 y 10 cm., paralelos a la zanja del lado del tránsito del equipo, apoyados sobre polines o costales llenos de material suave, sin provocar derrumbes. Esta operación deberá realizarse sin que los tubos sufran ningún daño. (NRF-030-PEMEX-2006). El material se colocará en la zona de alojamiento de la tubería durante el tendido, correspondiente a 9 m medido desde el centro de la zanja.

Doblado de la tubería

Debido a que la topografía del terreno por donde pasará el gasoducto presenta en ocasiones, pequeñas elevaciones, es necesario realizar dobleces a la tubería con la finalidad de lograr un adecuado acople de la misma con el terreno, para ello se utilizará una máquina dobladora. Con una biseladora se construyen los biseles a la tubería, de acuerdo a las especificaciones.

El doblado de la tubería se hace en frío, teniendo cuidado y verificando, de tal manera que el tubo no se aplaste o se formen arrugas en el doblez, debiendo conservar sus especificaciones de dimensión de sección después de los dobleces.

Una vez efectuado el doblez, debe revisarse el recubrimiento para verificar si no sufrió daños, en cuyo caso debe efectuarse las reparaciones de acuerdo al procedimiento autorizado para este propósito.

Los tramos rectos se doblan en campo, en caso que el contratista ejecute los trabajos en taller, se debe de contemplar los movimientos, la carga, transporte y descarga adecuados. (NRF-030-PEMEX-2006).

Alineado de la tubería y soldado

Esta operación debe efectuarse, juntando los tubos extremo a extremo para preparar el gasoducto que se debe colocar paralelo a la zanja, dejando constituida la junta con la separación y alineamiento entre tubos indicado en los procedimientos de soldadura, y manteniendo fijos los tubos mientras se deposita el primer cordón de soldadura.

El gasoducto que se va construyendo debe ser colocado sobre apoyos, generalmente sobre polines de madera, dejando un claro de 40 cm mínimo entre la parte inferior del tubo y el terreno con el propósito de tener espacio para finalizar la soldadura, así como para ejecutar después las fases de prueba y las operaciones de protección mecánica.

Se debe verificar que al ir alineando la tubería, se traslapen dentro del espacio superior de un ángulo de 30º a cada lado del eje vertical. El espacio entre biseles es de 3 milímetros como mínimo conforme al procedimiento de soldadura.

A continuación se realizará la limpieza de los biseles y las maniobras con maquinaria para alinear la tubería a la que se va a soldar. Finalmente se realiza el alineamiento de los tubos, hasta dejar preparada la junta a soldar, utilizando alineador interior neumático.

Para la ejecución del soldado, el personal debe ser especializado en aplicación de soldadura con calificación de soldador, siendo responsable de realizar lo especificado en el procedimiento, cumpliendo con todos los requisitos de seguridad y reportar todas las observaciones convenientes que ameriten la revisión.

(21)

Las soldaduras deben ser realizadas mediante un procedimiento aprobado, supervisado por personal calificado, y que tenga conocimiento de los riesgos al estar expuesto utilizando equipos materiales apropiados para la construcción.

Inspección radiográfica de soldadura

Se llevará a cabo con la selección de uno o varios especimenes dentro de un lote de uniones soldadas de acuerdo a criterios establecidos y se procede a realizar la inspección, calificando el procedimiento de soldadura. Se utiliza una fuente de radiación tipo rayos. El personal técnico encargado de la inspección radiografía, deberá estar capacitado, calificado y certificado de acuerdo a los lineamientos de la NMX-B-482-1991 y/o ASNT SNT-TC-1A o equivalente, debiendo acreditar los siguientes niveles:

• Técnico nivel I en la técnica radiográfica. • Técnico nivel II en la técnica radiográfica.

El personal responsable de la inspección radiográfica, deben ser como mínimo dos técnicos por unidad radiográfica.

Protección mecánica anticorrosiva y parcheo

Una vez aprobada la inspección radiográfica se llevará a cabo esta etapa teniendo como actividades lo siguiente:

Se utilizará cinta Polyken 980-15, que es un polietileno rígido, para dar mayor resistencia mecánica en las condiciones de operación de la tubería, para su aplicación se debe limpiar primero la superficie del tubo y aplicar una película de 3 milésimas de pulgada de recubrimiento primario, posteriormente se realiza un sobre traslape del 50% (enrollado) resultando un espesor final del Polyken, de 30 milésimas de pulgada, la vuelta o punto final de la cinta se aplica a mano sin tensión.

El espesor final del sistema Polyken exterior es de 60 milésimas de pulgada (3 milésimas de primario, 30 milésimas de cinta anticorrosiva la cual tiene un espesor original de 15 milésimas de pulgada y con un traslape del 50% de un terminado de 30 milésimas).

El parcheo es el recubrimiento de uniones bridadas de las tuberías y se realizará de acuerdo a la siguiente secuencia de actividades.

• Limpieza con chorro de arena (sílica) a metal blanco hasta alcanzar el perfil de anclaje requerido. • El recubrimiento anticorrosivo exterior (parcheo) en juntas de soldadura, se realizará con material

compatible al aplicado en la protección exterior anticorrosiva a la tubería, el material de parcheo debe resistir una corriente directa igual o superior a la que soporta la protección anticorrosiva exterior de la tubería y la aplicación será de acuerdo al procedimiento y recomendaciones que proponga el fabricante del producto.

• Inspección dieléctrica del recubrimiento de la lingada a bajar, pasando un detector de fallas de recubrimiento con un voltaje conforme a las recomendaciones del fabricante.

• Corrección de los defectos encontrados en el recubrimiento anticorrosivo a lo largo de la lingada, de acuerdo a las recomendaciones del fabricante.

Bajado y tapado de tubería

Antes del bajado de la tubería se extraerán los materiales de derrumbe o azolve del fondo de la zanja y se aplicará una capa de tierra vega o similar para eliminar irregularidades que pudieran dañar el recubrimiento. Para el bajado de la tubería se utilizará la maquinaría adecuada para mover la tubería de los apoyos (polines o costales con material suave) hasta el centro de la zanja y depositarla en el fondo de la misma; esto debe hacerse sin dañar la protección mecánica soportando la tubería con eslingas. La tubería no debe sufrir

(22)

deformaciones longitudinales ni transversales permanentes. Cualquier defecto del recubrimiento debe ser reparado.

El tapado de tubería consistirá en que el material producto de la excavación debe ser devuelto a la zanja eliminando todo aquello que pueda dañar el recubrimiento, de manera que después del asentamiento la superficie del terreno no tenga depresiones y salientes en el área de la zanja o que el montón de tierra lateral interfiera con cualquier tráfico eventual o normal en el lugar.

Después del relleno de la zanja debe despejarse el derecho de vía y otras áreas circundantes, si es el caso, y debe disponerse de todos los materiales de desperdicio, escombros y desechos resultantes. Debe emparejarse el terreno llenando hoyos, surcos y reparando cualquier daño, debiendo restaurarse el terreno para una condición estable y de uso y pueda razonablemente tomar la consistencia que tenía el terreno anterior a la construcción.

Obras especiales

La NRF-030-PEMEX-2006 en su apartado 6.44, indica que las obras especiales son todas aquellas obras diferentes a la línea regular como son: área de trampas, área de válvulas de seccionamiento, cruces, etc., las cuales requieren de consideraciones específicas para su diseño y construcción dado que interrumpen la instalación de la línea regular.

Para este proyecto no se requieren obras especiales.

Prueba hidrostática a la tubería

Deberá realizarse conforme lo indicado en la Norma NRF-030-PEMEX-2006. Las pruebas hidrostáticas que se realicen a la tubería, se llevarán a cabo con la finalidad de detectar cualquier posible fuga y consiste en lo siguiente:

En primer término, se realizará la limpieza interior de la tubería con una pieza poly-pig de limpieza, para eliminar las incrustaciones, rebaba o polvo, así como al término de esta para eliminar el agua existente en la línea.

• Posteriormente se llenará la tubería con agua.

• Una vez llena la tubería, se colocará la bomba de alta presión hasta alcanzar la presión de prueba de la tubería, y se mantiene de 15 min. a 1 h y después se bajará al 50% de la presión de operación. • Luego se volverá a elevar la presión de prueba de la tubería, (1.25 veces la presión máxima de

diseño), y se mantendrá durante 24 h. sin que sea necesario bombear más agua. • El contratista será el responsable del agua desalojada de las pruebas hidrostáticas.

• Para realizar la prueba hidrostática, el contratista deberá contar con termógrafo y manómetro.

La prueba se realizará después de la corrida del poly-pig de limpieza y con el equipo de limpieza interior. El equipo mínimo necesario para la realización de la prueba hidrostática deberá incluir: bomba de gran volumen, filtro para asegurar una prueba limpia, bomba de inyección de inhibidores de corrosión, instrumentos de medición, válvula de alivio y bomba para presurizar el gasoducto a niveles mayores a los indicados en el procedimiento de prueba.

El agua que se utilizará será neutra y libre de partículas en suspensión. La duración de la prueba será de 8 horas mínimo y 4 horas en tubería (tramo corto) o secciones prefabricadas que sean parte y se integren al sistema del gasoducto sin prueba posterior.

El valor de la presión para la prueba hidrostática debe ser de 1.25 veces la presión de diseño. La prueba hidrostática de preferencia se debe efectuar al sistema completo, en caso que por las características del sistema no fuera posible, se puede efectuar por secciones previo conocimiento y análisis del sistema de prueba respectivo.

(23)

Prueba Neumática

La prueba neumática se realizará como alternativa, en caso de no realizarse la prueba hidrostática, la cual consiste en que el fluido de prueba será algún gas inerte. La presión de prueba deberá ser 1.25 veces de la presión máxima de operación el tiempo mínimo de prueba de 8 horas. Dicha prueba implica riesgo que se libere la energía almacenada en el gas comprimido, por lo que se deben tomar medidas precautorias para minimizar el riesgo del personal por la posibilidad de una falla frágil, la temperatura deberá considerarse en función de los resultados de la prueba de tenacidad del ducto.

Se deberá presentar un procedimiento de prueba neumática, el cual será autorizado por el representante de PEMEX. Asimismo deberá contar con el permiso de trabajos con riesgo de Seguridad Industrial y Protección Ambiental del Organismo Subsidiario correspondiente.

El equipo mínimo requerido para la realización de la prueba neumática incluirá: dispositivo de alivio de presión, termómetro de registro gráfico y radios de intercomunicación.

Reacondicionamiento del derecho de vía

Durante el reacondicionamiento del derecho de vía se deberá apegar a lo estipulado en el apartado 8.2.22 de la Norma NRF-030-PEMEX-2006 que dice:

• Se debe recolectar todo el material utilizable que haya quedado a lo largo del derecho de vía y transportarlo a los lugares adecuados para su almacenamiento. Se debe hacer una limpieza general del derecho de vía, despejándolo de toda clase de desperdicios que hayan quedado en él.

• Todo el material de relleno debe ser devuelto a la zanja, de manera que después del asentamiento, la superficie del terreno no tenga depresiones y salientes en el área de la zanja o que el montón de tierra lateral interfiera con cualquier tráfico eventual o normal en el lugar.

• La operación de relleno debe hacerse a mano o con el equipo adecuado, cuando se expongan edificios u otras estructuras a posibles daños por el equipo mecánico.

• Cuando la tubería sea atravesada por un drenaje subterráneo, éste debe ser protegido durante la construcción y restaurado al finalizar la obra.

• Para evitar posibles accidentes en cruces de caminos, debe rellenarse la zona durante la construcción del ducto, apisonando por capas y poniendo una capa final de grava, de 12 pulgadas de espesor. • Los residuos de material de la construcción tales como: leña, terrones u otras concentraciones de

materia orgánica que forman compuestos ácidos por putrefacción, deben ser removidos, incluso como protección de las piezas de acero de los equipos expuestos.

• En caso de afectar los señalamientos, postes e instalaciones existentes de cualquier tipo, se debe realizar su reposición.

• Se deben restaurar los terrenos atravesados por la tubería, los cuales se deben dejar hasta donde sea posible, en las condiciones anteriores a la ejecución de la obra, trátese de terrenos particulares o de cruces de obras operación y mantenimiento se deje en condiciones de estabilidad permanente de su superficie.

• Deben hacerse reparaciones duraderas de las bardas y otros cercados a través de los cuales se han tenido puertas temporales u otros medios de paso. Deben usarse materiales nuevos en las reparaciones. Las estructuras deben quedar con las mismas o mejores condiciones que había antes de la construcción. Todas las reparaciones deben ser a satisfacción de los propietarios o inquilinos. Se deben remover todos los medios temporales de acceso al derecho de vía, excepto aquellos que el proyecto señale para usos de mantenimiento o para uso del propietario del terreno, según la conveniencia. Se deben restaurar y reparar las condiciones originales de todos los derechos de vía públicos en los puntos donde fueron interceptados por el derecho de vía del ducto.

(24)

La protección catódica se llevará a cabo mediante la aplicación de una corriente que se obtiene generalmente de un rectificador que convierte la energía alterna en una corriente directa y que se aplica a la tubería de acuerdo al diseño particular.

La finalidad de la protección catódica es inhibir la corrosión de las instalaciones. Estos trabajos consistirán en la instalación de postes de registro (los cuales serán enterrados a una profundidad de 0.60 m y a una distancia de 1.50 m al lado derecho del gasoducto) de ánodos de magnesio (enterrados a una profundidad de 0.80 m y a una distancia de 1.25 m a la parte del poste de registro de acuerdo con el sentido del flujo). De tal forma que los potenciales: ducto – suelo, tengan un valor mínimo acorde a la Norma CID-NOR-N-SI-0001, No. 2.413.01 “Sistemas de Protección Catódica”. El potencial entre el material anódico y la estructura debe ser una magnitud suficiente para sobreponerse al potencial de las celdas galvánicas y contrarrestar el flujo de corriente creado por estas en la estructura.

Señalamientos

Sobre el derecho de vía y en las instalaciones de todo ducto de transporte, deben instalarse las señales necesarias para localizar e identificar estas instalaciones, así como para delimitar la franja de terreno donde se alojan, con el fin de reducir daños a las mismas. Los señalamientos se clasifican en tres tipos: informativo, restrictivo y preventivo y deben apegarse a los lineamientos indicados en el Anexo “C” de la NRF-030-PEMEX-2006.

• Señalamiento Tipo Informativo

Las señales de tipo informativo tienen por objeto informar la localización de los ductos y caminos de acceso a campos, plantas e instalaciones de PEMEX para fines de identificación e inspección.

• Señalamiento Tipo Restrictivo

Los señalamientos de tipo restrictivo indican la prohibición de actividades que pongan en riesgo la seguridad de las personas y las instalaciones de PEMEX, así como de las instalaciones y poblaciones aledañas a las mismas.

(25)

• Señalamiento Tipo Preventivo

Los señalamientos de tipo preventivo tienen la función de informar al público acerca de las condiciones de riesgo en la ejecución de trabajos de construcción y de mantenimiento, advirtiendo los daños que éstos pueden ocasionar.

I.5.5. Etapa de Operación y Mantenimiento

El gasoducto operará 24 hrs. al día durante toda su vida útil. El gasoducto se empleará para el transporte de hidrocarburos en fase gaseosa.

PEMEX Exploración y Producción cuenta con un programa de mantenimiento para tuberías de transporte, el cual será aplicado por el departamento correspondiente. A grandes rasgos este programa incluye las siguientes actividades:

• Mantener actualizado el programa de medición de espesores. • Aplicación adecuada de los inhibidores de corrosión.

• Se debe mantener en buen estado la protección mecánica anticorrosiva (pintura) en las instalaciones superficiales.

• Mantener la protección catódica en un nivel aceptable.

• Mantener un apriete adecuado en las conexiones mecánicas, esto con el fin de prevenir fugas.

• Mantener en buen estado la señalización, como lo establece la Norma Núm. 03.0.2 “Derechos de vía de las tuberías de transporte de fluidos”; así como mantener actualizado el tipo de localización del derecho de vía, para tomar las acciones conducentes y reducir al mínimo los riesgos a las instalaciones.

• En su caso, llevar un registro de cada fuga donde se indique la localización, causa y tipo de reparación.

• Deben mantenerse los caminos de acceso al derecho de vía y a las instalaciones libres de maleza, escombro, materiales dispersos, basura, etc.

• Aplicar cuando se requiera el recubrimiento anticorrosivo a válvulas de seccionamiento.

Para las etapas de preparación del sitio, construcción y mantenimiento PEMEX se apega a las siguientes normas:

Tabla II.2.5.1 Mantenimiento predictivo, preventivo y correctivo

MANTENIMIENTO PREDICTIVO: Es el mantenimiento basado fundamentalmente en detectar una falla antes de que suceda, para dar tiempo a corregirla sin perjuicios al servicio, ni detención de la producción, etc. Estos controles pueden llevarse a cabo de forma periódica o continua, en función de tipos de equipo, sistema productivo, etc. Para ello, se usan instrumentos de diagnóstico, aparatos y pruebas no destructivas, como análisis de lubricantes, comprobaciones de temperatura de equipos eléctricos, etc.

NRF-009-PEMEX-2004 IDENTIFICACIÓN DE PRODUCTOS TRANSPORTADOS POR TUBERÍAS O

CONTENIDOS EN TANQUES DE ALMACENAMIENTO

PEP/ASIPA-L-001/99 LINEAMIENTO EN MATERIA DE SEGURIDAD INDUSTRIAL Y PROTECCIÓN

AMBIENTAL QUE DEBEN CUMPLIR LAS LOCALIZACIONES PARA PERFORACIÓN DE POZOS, EQUIPO DE PERFORACIÓN Y MANTENIMIENTO DE POZOS, ASÍ COMO EL ABANDONO DE SITIO EN LAS INSTALACIONES DE PEMEX EXPLORACIÓN Y PRODUCCIÓN.

No. 9.1.06 INSTRUMENTACIÓN Y DISPOSITIVOS DE PROTECCIÓN PARA LOS SISTEMAS DE

TRANSPORTE POR TUBERÍA

No. 2.451.02 INSTRUMENTOS Y DISPOSITIVOS DE CONTROL PARTE II

No. 2.451.01 INSTRUMENTOS Y DISPOSITIVOS DE CONTROL I

MANTENIMIENTO PREVENTIVO: La programación de inspecciones, tanto de funcionamiento como de seguridad, ajustes, reparaciones, análisis, limpieza, calibración, que deben llevarse a cabo en forma periódica en base a un plan establecido y
