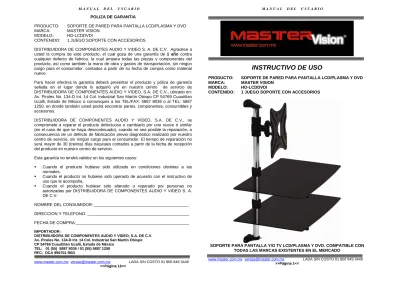

POLIZA DE GARANTIA

PRODUCTO: SOPORTE DE PARED PARA PANTALLA LCD/PLASMA Y DVD

MARCA: MASTER VISION

MODELO: HO-LCDDVDI

CONTENIDO: 1 JUEGO SOPORTE CON ACCESORIOS

DISTRIBUIDORA DE COMPONENTES AUDIO Y VIDEO S. A. DE C.V. Agradece a usted la compra de este producto, el cual goza de una garantía de 1 año contra cualquier defecto de fabrica, la cual ampara todas las piezas y componentes del producto, así como también la mano de obra y gastos de transportación, sin ningún cargo para el consumidor, contados a partir de su fecha de compra como material nuevo.

Para hacer efectiva la garantía deberá presentar el producto y póliza de garantía sellada en el lugar donde lo adquirió y/o en nuestro centro de servicio de DISTRIBUIDORA DE COMPONENTES AUDIO Y VIDEO, S.A. DE C.V., ubicado en: Av. Pirules No. 134-D Int. 14 Col. Industrial San Martín Obispo CP 54769 Cuautitlan Izcalli, Estado de México o comuniques a los TEL/FAX: 5887 8036 o al TEL: 5887 1250, en donde también usted podrá encontrar partes, componentes, consumibles y accesorios.

DISTRIBUIDORA DE COMPONENTES AUDIO Y VIDEO, S.A. DE C.V., se compromete a reparar el producto defectuoso o cambiarlo por uno nuevo ó similar (en el caso de que se haya descontinuado), cuando no sea posible la reparación, a consecuencia de un defecto de fabricación previo diagnóstico realizado por nuestro centro de servicio, sin ningún cargo para el consumidor. El tiempo de reparación no será mayor de 30 (treinta) días naturales contados a partir de la fecha de recepción del producto en nuestro centro de servicio.

Esta garantía no tendrá validez en los siguientes casos:

ƒ Cuando el producto hubiese sido utilizado en condiciones distintas a las normales.

ƒ Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

ƒ Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por DISTRIBUIDORA DE COMPONENTES AUDIO Y VIDEO S. A. DE C.V.

NOMBRE DEL CONSUMIDOR: _________________________________________ DIRECCION Y TELEFONO: ____________________________________________ FECHA DE COMPRA:_________________________________________________ IMPORTADOR:

DISTRIBUIDORA DE COMPONENTES AUDIO Y VIDEO, S.A. DE C.V. Av. Pirules No. 134-D Int. 14 Col. Industrial San Martín Obispo CP 54769 Cuautitlan Izcalli, Estado de México

TEL: 01 (55) 5887 8036 / 01 (55) 5887 1250 RFC: DCA 990701 RB3

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448

INSTRUCTIVO DE USO

PRODUCTO: SOPORTE DE PARED PARA PANTALLA LCD/PLASMA Y DVD

MARCA: MASTER VISION

MODELO: HO-LCDDVDI

CONTENIDO: 1 JUEGO SOPORTE CON ACCESORIOS

SOPORTE PARA PANTALLA Y/O TV LCD/PLASMA Y DVD. COMPATIBLE CON TODAS LAS MARCAS EXISTENTES EN EL MERCADO

(2)

POR FAVOR ANTES DE UTILIZAR SU NUEVO SOPORTE LE

RECOMENDAMOS, LEA COMPLETAMENTE LAS INSTRUCCIONES DE ESTE MANUAL.

Gracias por adquirir productos MASTER VISION, los cuales son fabricados bajo las normas internacionales de calidad y seguridad garantizando la calidad de materiales y buen funcionamiento.

APLICACIONES

Su nuevo HO-LCDDVDI esta diseñado para ser utilizado con su pantalla LCD/PLASMA y su DVD, VCR, BLUE RAY o cualquier otro aparato del mismo peso y dimensiones.

Características:

1. Soporte para TV, LCD/PLASMA de 19” a 37” (48,26 a 93,98 cm) 2. Vidrios templados: 380 x 290mm Grosor 4 mm

3. Peso máximo que soporta en TV: 30 kg 4. Peso máximo que soporta en DVD: 10 kg 5. Angulo vertical Ajustable de TV +/- 20º 6. Soporta solo:

DVD, VCR, BLUE RAY

Equipo del mismo peso y dimensiones.

7. Compatible con todas las marcas tanto en TV y DVD. 8. VESA estándar (75x75), (100x100), (100x200), (200x200)

Partes y accesorios

id accesorio Pza id accesorio Pza

1 Media esfera cubre

tornillo

1 13 Rondana 1

2 Tornillo largo 1 14 Tuerca 1

3 Base ancla para pared

Sup.

1 15 Cople extensor de tubo 1

4 Tornillo. seguro para tubo 2 16 Tubo extensor superior 1

5 Tornillo abrazadera sop. 1 17 Vidrio templado Negro. 2

6 Abrazadera para Soporte 1 18 Repisa para vidrio 2

7 Tuerca para tubo 1 19 Cople extensor inferior 1

8 Pivote deslizable 1 20 Rosca extensora inferior 2

9 Eje giratorio del soporte 1 21 Tuerca sujesora

extensión

1

10 Tuerca para tornillo largo 1 22 Tubo extensor inferior 1

11 Media esfera cubre tuerca 1 23 Base ancla para pared

Inf.

1

12 Placa del soporte para TV 1

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 2<<

SIN

TEXTO

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 15<<

(3)

SIN

TEXTO

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448

IMAGEN DE INSTALACIÓN; PARTES Y SUS NOMBRES.

(4)

Instalación en muro de concreto: HO-LCDDVDI PASO 1. Ensamblando el soporte para TV LCD/PLASMA.

Tome la placa del soporte (12) embone por la parte trasera la abrazadera para soporte (6) introduzca el tornillo (5) hasta que trabe la placa del soporte apriete lo suficiente hasta que quede bien fijo, no se exceda en fuerza, puede dañar la cuerda del tornillo, vea la Fig.1.

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 4<<

Para atender sus dudas, aclaraciones o asistencia en la instalación y operación de su producto Master Visión.

Póngase en contacto con nosotros mediante:

• Soporte en línea: Desde nuestra página Web mande su mail.

• Atención Personalizada: Gerencia de Calidad y Soporte Técnico.

• A toda la República. Lada sin costo; 01 800 670 7079 y 01 800 849 3448.

• Local: 5887-4922 y 5887-8142.

• Para ambos Teléfonos solicite las extensiones: 255, 226 y/o 551. UN TECNICO CALIFICADO Y ESPECIALIZADO EN SU PRODUCTO LO

ATENDERÁ

LADA SIN COSTO 01 800 849 3448

www.master.com.mx ventas@master.com.mx

IMPORTADOR:

DISTRIBUIDORA DE COMPONENTES AUDIO Y VIDEO, S.A. DE C.V. Av. Pirules No. 134-D Int. 14 Col. Industrial San Martín Obispo CP 54769 Cuautitlan Izcalli, Estado de México

TEL: 01 (55) 5887 8036 / 01 (55) 5887 1250 RFC: DCA 990701 RB3

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 13<<

(5)

Paso 9. Instalando los vidrios sobre las repisas del soporte.

Coloque el vidrio sobre la repisa el corte de media luna que tiene el vidrio embónelo en el tubo del soporte y apriete la tuerca superior procurando que la tuerca presione los suficiente al vidrio sin que lo vaya a romper por tanto no ejerza demasiada fuerza para que si el vidrio se rompe puede causarle daño físico grave.

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 12<<

PASO2. Ensamblando el eje giratorio del soporte de la TV LCD/PLASMA.

Tome la abrazadera del soporte (6) y el eje giratorio del soporte (9) y embonelos, haga coincidir los orificios de ambas piezas, atraviese el orificio con el pivote deslizable inmediatamente inserte el tornillo (2) en el Pivote deslizable (8), el tornillo debe salir del pivote acto seguido tome la tuerca (10) y colóquela en el extremo inferior del tornillo (2) y apriete lo suficiente, no ejerza demasiada fuerza, puede dañar la cuerda del tornillo, inmediatamente tome las medias esferas cubre tornillos (1) y (11) y trabelas en la abrazadera (6) como se muestra en la Fig.2.

PASO 3. Sujetando el eje giratorio del soporte al Cople extensor del tubo.

Tome el cople extensor del tubo (15), inserte la parte superior en el orificio grande del eje giratorio del soporte (9), inmediatamente tome la tuerca para tubo (7) colóquela en la parte superior saliente del Cople extensor del tubo y apriétela lo suficiente, no se exceda en fuerza puede dañar la rosca de la tuerca, siga las imágenes de la Fig.3.

Nota: Verifique que el eje giratorio del soporte gire libremente.

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 5<<

(6)

Paso 4. Ensamblando acopladores de tubo y repisa del Soporte del DVD.

Inserte el cople de tubo (15) en el tubo inferior (16) y apriete la tuerca (7) Inferior lo suficiente para mantener sujeto el soporte superior, Para ensamblar la repisa para vidrio superior (18) es necesario quitar el cople (19), y su respectiva tuerca inferior, una vez que estén quitados, inserte el tubo (16) en el orificio de la repisa para vidrio (18), inmediatamente inserte el tubo (16) en el cople para tubo (19) y apriete la tuerca (7) hasta que quede bien sujeta, acomode bien la repisa para vidrio quedando ésta asentada en la base del cople para tubo (19) gire un poco la tuerca (7) superior y no la apriete en este momento (la apretará cuando instale el vidrio (17)). Vea Fig.4.

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 6<<

Paso 8. Sujetando al muro de madera las bases del soporte.

Siga las mismas instrucciones del paso 7, tomando en cuanta las siguientes diferencias:

1. Ubique las cintas o vigas de madera y sobre ellas proceda a la instalación. 2. verifique que su muro sea lo suficientemente resistente para soportar el

peso del soporte más el peso de su TV, DVD y equipo adicional que quiera colocar ejemplo: VCR, BLUE RAY etc.

3. No use taquetes ni tornillos planos.

4. Use solamente pijas para madera del mismo diámetro citado en el paso 7.

Nota: en ambos casos no olvide nivelar correctamente el soporte

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 11<<

(7)

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448

Paso 5. Ensamblando el tubo extensor superior (16) y el inferior (22).

Tome la repisa para vidrio inferior (18) e insértela en el tubo extensor inferior (22), previamente quite la tuerca (21), después de haber instalado la repisa coloque la tuerca (21) y apriete también apriete la ultima tuerca inferior, ya tiene ensamblado todo el cuerpo del soporte solo faltan por poner las bases inferior y superior. Ver Fig.5

Tome la Rosca extensora inferior (20) e insértela en el tubo extensor inferior (22) y coloque sobre este el tubo extensor superior inmediatamente apriete las tuercas. Vea la Fig.5.

(8)

Paso 6. Colocando el cuerpo del soporte en sus bases inferior y superior.

Tome las partes 23 y 3 base inferior y superior, en ambas piezas verifique que el orificio que traen del diámetro del tubo del soporte estén libres para poder insertar el tubo (22), a este le queda una saliente la cual debe descansar en la base (23), con la ayuda de otra persona coloque las bases en el tubo a la altura deseada.

Posteriormente use las bases como plantilla para marcar 3 puntos por base, previamente a ello nivele bien en forma vertical el soporte buscando el equilibrio total del mismo para repartir adecuadamente el peso que cargara su soporte.

Paso 7. Sujetando al muro de concreto las bases del soporte.

Taladre 3 agujeros por base usando una broca para concreto de 10 mm de diámetro verifique que cada agujero tenga una profundidad de 80 mm inserte en cada agujero un taquete para concreto golpeelo con un martillo hasta quedar al ras del muro, inmediatamente coloque el soporte haciendo coincidir los orificios del taquete con los de la base e inserte los tornillos correspondientes y apriete cada uno de ellos hasta que quede bien sujeta la base al muro verifique que no se mueva. Ver Fig. 7

www.master.com.mx ventas@master.com.mx LADA SIN COSTO 01 800 849 3448 >>Página 8<<

Una vez fijado la base coloque sobre ella el tubo del soporte, mientras su ayudante sostiene el tubo del soporte ya colocado sobre la base, coloque sobre el tubo la base superior trate de insertar el tubo en el orificio de la base del soporte, una vez logrado esto haga coincidir los agujeros del taquete con los de la base, inmediatamente inserte los tornillo y aprietelos hasta que quede bien sujeta la base superior. Su soporte debe quedar como se ve en la Fig. 8.

Una vez terminado de sujetar las bases inferior (23) y superior (3), Verifique que el tubo gire sobre su propio eje, esto le permitirá ubicar el soporte en la dirección que usted desee.

Ya que haya ubicado el tubo del soporte en la dirección deseada, apriete el tornillo seguro del tubo (4) a fin de dejar el tubo fijado en la posición deseada, procure no apretar demasiado ya que puede dañar el tornillo.
