MODELO M78PS H78 MODELO M78PS $ MODELO H78 $

(1)

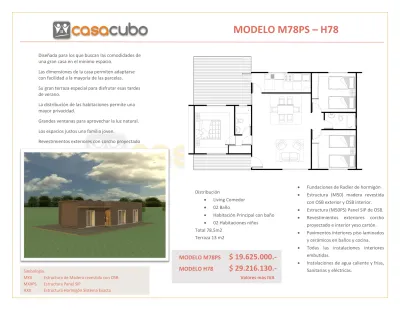

MODELO M78PS – H78

Diseñada para los que buscan las comodidades de

una gran casa en el mínimo espacio.

Las dimensiones de la casa permiten adaptarse con facilidad a la mayoría de las parcelas.

Su gran terraza especial para disfrutar esas tardes de verano.

La distribución de las habitaciones permite una mayor privacidad.

Grandes ventanas para aprovechar la luz natural. Los espacios justos una familia joven.

Revestimientos exteriores con corcho proyectado

Distribución

 Living Comedor  02 Baño

 Habitación Principal con baño  02 Habitaciones niños Total 78,5m2 Terraza 13 m2

MODELO M78PS

$ 19.625.000.-

MODELO H78

$ 29.216.130.-

Valores más IVA

 Fundaciones de Radier de hormigón  Estructura (M50) madera revestida

con OSB exterior y OSB interior.  Estructura (M50PS) Panel SIP de OSB.  Revestimientos exteriores corcho

proyectado e interior yeso cartón.  Pavimentos interiores piso laminados

y cerámicos en baños y cocina.  Todas las instalaciones interiores

embutidas.

 Instalaciones de agua caliente y frías, Sanitarias y eléctricas.

Simbología:

MXX : Estructura de Madera revestida con OSB MXXPS : Estructura Panel SIP

(2)

ESPECIFICACIONES

Código : CASACUBO M78 - M78PS – H78 Superficie : 78.5 m2

Terraza Madera : 13.5 m2 Tipo Material : Panel SIP

Distribución : Un Living Comedor Una Cocina

Un Baño

Dos Habitaciones

Considera los siguientes trabajos

 OBRAS PREVIAS

o Despeje del área donde se construirá la vivienda. (trabajos de despeje obras mayores se evaluara en forma independiente)

o Traslados de materiales y personal a la obra.

 FUNDACIONES

o Sobre cimientos corrido con hormigón cadena de 20×15 cm.

o Radier de 7 cm de espesor

 ESTRUCTURA

o Modelo M78

 Estructura en tabiquería pie derecho de pino impregnado de 2×3”.

o Modelo M78PS

 Estructura en Panel Sip

o Modelo H78

 Estructura en sistema Exacta que consiste en tabiques y estructura exterior Hormigón armado con moldaje de poliestireno expandido.

 REVESTIMIENTOS.

o Modelo M78 – M78PS

 Revestimiento exterior OSB con corcho proyectado.

 Revestimiento exterior con corcho proyectado.

 Revestimiento interior OSB de 11.5mm esp. yeso cartón de 8mm.

 Revestimiento interior zona húmedas cerámicos..

 Revestimientos Cocina y Baño con cerámico de 20×30 blanco.

 Revestimientos de cielos con yeso cartón de 10mm.

o Modelo H78

(3)

 Revestimiento estuco, yeso y pintura.

 Revestimiento interior zona húmedas cerámicos..

 Revestimientos Cocina y Baño con cerámico de 20×30.

 TECHUMBRE.

 Viga a la vista de 2×6”.

 Costanera de pino de 1x4”

 Cubierta de Zinc Alum acanalado de 0.35mm esp.

o Modelo H78

 Losa de hormigón sistema exacta

 AISLACIÓN.

 Aislación superior Aislante de fibra poliéster 100mm esp.

 Aislación tabiques laterales Aislante de fibra poliéster 50mm esp.

 Aislación Panel Sip con polietileno

o Modelo H78

 Sistema exacta cumple norma de aislación termo acústica.

 PUERTAS Y VENTANAS

o Marcos de puerta de pino seco.

o Puertas Principal Pino Oregón e interiores tipo terciadas o MDF.

o Ventanas de aluminio con vidrios dobles diferentes medidas.

 QUINCALLERÍA

o Cerraduras Pomo o similar.

o Bisagras de fierro de 3×3”

 TERMINACIONES

o Guardapolvos, conizas, rodones.

o Pinturas exteriores cocho proyectado.

o Pinturas Interiores esmalte al agua cerecita o similar.

o Pintura Puertas Oleo.

o Pavimentos en Piso Laminado Tipo Kronotex o similar de 7mm en Living Comedor, Habitaciones, y Cerámico de 33×33 en Baños y Cocina.

 ARTEFACTOS

o Artefactos Sanitario Marca Fanalosa o similar con grifería y fitting

(4)

o Calefón de 10 lts con gabinete.

o Arranque de gas con caseta para cilindro de 15KG

o Lavaplatos inox de 1.0 mts con mueble en melanina Blanca con grifería y fitting

 INSTALACIONES

o Sistema de agua Potable fría y caliente en tuberías de polifusion Se dejara arranque en el perímetro de la vivienda no incluye medidores.

o Sistema de alcantarillado en PVC sanitario Se dejara arranque en el perímetro de la vivienda

o Instalación eléctrica

 Tablero eléctrico embutido de circuitos alumbrados y enchufe con protecciones además protección diferencial.

 Tierra de protección.

 Canalización embutida en pvc

 Cables NYA de 1.5mm para alumbrados y 2.5mm para enchufes.

 Se considera artefactos Línea Bticino o Marisio,

 Se dejara arranque en el perímetro de la vivienda no incluye empalme eléctrico.

 No se incluye lampistería.

02 EXCLUSIONES

 No se considera Permisos de construcción, Inscripciones y tramites en Municipalidad, Serviu, Essbio.

 No incluye Empalmes de agua, Alcantarillado y Agua potable.

 Precio valido para terrenos ubicados a un máximo de 150 km. de Concepción otros sector se debe cotizar valor de traslados.

 El cliente debe proporcionar el sitio plano y despejado, además de electricidad y agua en el sitio de instalación.

 No se considera Retenciones de ningún tipo.

03 PLAZO DE ENTREGA

 Construcción 7 Semanas desde entrega de terreno y firma de contrato.

03 FORMA DE PAGO

 50 % Firma de Contrato

 20 % Cubierta Instalada

 25% Revestimiento Exteriores.

(5)

08 GARANTÍAS

 El plazo de garantías es de 1 años.

 La garantía excluye los defectos debidos al uso y gastos normales, otras causas tales como:

o Daños o fallas causados por el Cliente.

o Fallas o defectos causados por:

 Mal uso, Instalación no autorizadas, Reparación Aplicación incorrecta de las instrucciones, Exposición al fuego, Sismos u otros actos de la naturaleza, Actos de fuerza mayor

Saluda atte.

Casacubo.cl 041-2251203 www.casacubo.cl [email protected]
