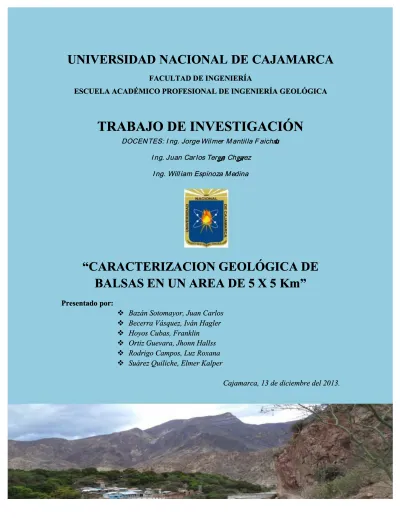

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA GEOLÓGICA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA GEOLÓGICA
TRABAJO DE INVESTIGACIÓN
TRABAJO DE INVESTIGACIÓN
DOCEN
DOCEN TES: ITES: I ng. Jorge ng. Jorge WilWil memer r MM antilantil la Fla F aichíaichínn II nng. Jg. Juuan an CarCar llos Teros Teráán n ChCháávezvez
II ng. Willng. Will iam Esiam Espinozpinoza Ma M eedinadina
“CARACTERIZ
“CARACTERIZACION
ACION GEOLÓGI
GEOLÓGI
CA DE
CA DE
BALSAS EN UN AREA DE 5 X 5
BALSAS EN UN AREA DE 5 X 5
Km”
Km”
Presentado por:
Presentado por:
Bazán Sotomayor, Juan Carlos Bazán Sotomayor, Juan Carlos
Becerra Vásquez, Iván Hagler Becerra Vásquez, Iván Hagler
Hoyos Cubas, Franklin Hoyos Cubas, Franklin
Ortiz Guevara, Jhonn HallssOrtiz Guevara, Jhonn Hallss
Rodrigo Campos, Luz Roxana Rodrigo Campos, Luz Roxana
Suárez Quiliche, Elmer KalperSuárez Quiliche, Elmer Kalper
Cajamarca, 13 de diciembre del 2013. Cajamarca, 13 de diciembre del 2013.
Dedicado
Dedicado a a nuestros nuestros padres, padres, por por sus sus consejos,consejos, su
su perseverancia, perseverancia, por por el el valor valor mostrado mostrado parapara salir adelante y la motivación
salir adelante y la motivación constante que nosconstante que nos ha permitido ser personas de bien y a todos ha permitido ser personas de bien y a todos aquellos que ayudaron directa o indirectamente aquellos que ayudaron directa o indirectamente a realizar este trabajo de investigación.
Agradecemos
Agradecemos muy muy cordialmente a cordialmente a nuestra nuestra almaalma mater la “Universidad Nacional de mater la “Universidad Nacional de Cajamarca” a nuestra Escuela Académico Cajamarca” a nuestra Escuela Académico Profesional
Profesional de de Ingeniería Ingeniería Geológica, Geológica, porpor brindarnos la oportunidad y facilitarnos los brindarnos la oportunidad y facilitarnos los equipos para Llegar a nuestra meta, que fue la equipos para Llegar a nuestra meta, que fue la “Caracterización Geológica de Balsas en un “Caracterización Geológica de Balsas en un área de 6 x 4 km”.
RESUMEN
RESUMEN
En el presente trabajo relacionado al estudio de la zona de Balsas consiste en realizar una En el presente trabajo relacionado al estudio de la zona de Balsas consiste en realizar una caracterización geológica para lo cual se realizó un estudio básicamente en el ámbito de la caracterización geológica para lo cual se realizó un estudio básicamente en el ámbito de la estratigrafía, se basó básicamente en dos boletines el 38 y el 55 del INGEMENT, que fueron la estratigrafía, se basó básicamente en dos boletines el 38 y el 55 del INGEMENT, que fueron la única fuente de información, ya que
única fuente de información, ya que es una zona donde no es una zona donde no se ha podido conseguir informes pasados.se ha podido conseguir informes pasados. Se realizó con un equipo de 6 compañeros en un periodo aproximadamente de 3 meses con la única Se realizó con un equipo de 6 compañeros en un periodo aproximadamente de 3 meses con la única finalidad de dar a conocer mejor la zona para un estudio futuro más específico.
finalidad de dar a conocer mejor la zona para un estudio futuro más específico.
ABSTRACT ABSTRACT
In the present work related to the study area Balsas is to conduct a geological characterization for In the present work related to the study area Balsas is to conduct a geological characterization for which a study was conducted primarily in the field of stratigraphy, was based primarily on two which a study was conducted primarily in the field of stratigraphy, was based primarily on two bulletins
bulletins 38 38 and and 55 55 INGEMENT, INGEMENT, which which were were only only source source of of information, information, as as it it is is an an area area wherewhere there has been able to get past reports.
there has been able to get past reports.
Was conducted with a team of 6 partners in a period of approximately three months for the sole Was conducted with a team of 6 partners in a period of approximately three months for the sole purpose of raising awaren
INDICE
INDICE
RESUMEN ...
RESUMEN ... 3
... 3
OBJETIVOS ...
OBJETIVOS ...
... 77
1.
1. CAPÍTULO
CAPÍTULO I: METODOLOGIA DE LA INVESTIGACION
I: METODOLOGIA DE LA INVESTIGACION ...
... 88
1.1.
1.1. PLANTEAMPLANTEAMIENTO IENTO DEL DEL PROBLEMPROBLEMA A ... . 88 1.2.
1.2. FORMULAFORMULACIÓN CIÓN DEL DEL PROBLEPROBLEMA MA ... ... 88 1.3.
1.3. JUSTIFICACIJUSTIFICACIÓN...ÓN... ... 88 1.4.
1.4. METODOLOMETODOLOGÍA GÍA ... ... 88 1.5.
1.5. INTEGRACIÓINTEGRACIÓN N DE DE INFORMACIÓN INFORMACIÓN ... . 88 1.6.
1.6. ETAPA ETAPA DE DE CAMPO CAMPO ... ... 88 1.7.
1.7. ETAPA ETAPA DE DE GABINETE GABINETE ... .... 99 1.8.
1.8. EQUIPO EQUIPO Y Y MATERIALMATERIALES ES ... . 99 1.9.
1.9. ESTUDIOESTUDIOS S PREVIOS PREVIOS ... ... 99
2.
2. CAPÍTULO II:
CAPÍTULO II: ASPECTOS GENERALES ...
ASPECTOS GENERALES ...
... 10
10
2.1.
2.1. UBICACIÓUBICACIÓN N ... ... 1010 A.
A. UBICACIÓUBICACIÓN N POLÍTICA:POLÍTICA:... ... 1010 B.
B. UBICACIÓUBICACIÓN N GEOGRÁFICAGEOGRÁFICA: : ... ... 1111 2.2.
2.2. ACCESIBILACCESIBILIDAD IDAD ... ... 1212 2.3.
2.3. CLIMA CLIMA ... ... 1414 2.4.
2.4. FLORA FLORA Y Y FAUNA FAUNA ... ... 1414
3.
3. CAPÍTULO I
CAPÍTULO III:
II: HIDROLOGÍA
HIDROLOGÍA ...
...
... 15
15
4.
4. CAPÍTULO IV:
CAPÍTULO IV: GEOMORFOLOGÍA ...
GEOMORFOLOGÍA ...
... 16
16
4.1.
4.1. TOPOGRATOPOGRAFÍA FÍA ... ... 1616 4.2.
4.2. ELEMENTOELEMENTOS S DEL DEL RELIEVE RELIEVE ... ... 1717
5.
5. CAPÍTULO V:
CAPÍTULO V: GEOLOGÍA ESTRUCTURAL ...
GEOLOGÍA ESTRUCTURAL ... 22
22
6.
6. CAPÍTULO VI:
CAPÍTULO VI: GEOLOGÍA REGIONAL ...
GEOLOGÍA REGIONAL ... 24
24
7.
7. CAPÍTULO VII:
CAPÍTULO VII: ESTRATIGRAFÍA ...
ESTRATIGRAFÍA ... 26
26
8.
9. CAPÍTULO IX: GEOLOGÍA ECONOMICA ... 41
10.
CAPÍTULO X: EVOLUCION GEOLÓGICA DE LA ZONA DE BALSAS ... 44
CONCLUSIONES ... 47
BIBLIOGRAFÍA ... 48
LINKOGRAFÍA ... ... 48
ANEXOS ... 49
INDICE DE IMÁGENES Imagen N° 1: Ubicación política de Balsas. ... 10
Imagen N° 2: Vista del área de investigación con orientación al Norte... 11
Imagen N° 3: Vista del área de investigación con orientación de W-E. ... 11
Imagen N° 4: Accesibilidad a la zona de investigación. ... 12
Imagen N° 5: Vista de SW- NE ... 15
Imagen N° 6: Vista de NW-SE ... 15
Imagen N° 7: Fallas inversas (azul), sobreecorrimientos (rojo). ... 22
Imagen N° 8: Sinclinal con eje en la Formación Chota. ... 22
INDICE DE FOTOS Foto N° 1: Carretera Celendín - Balsas. ... 12
Foto N° 2: Entrada al valle del Marañón. ... 13
Foto N° 3: Vista hacia el sur-oeste del pueblo de Chacanto a 10 min al sur-este del pueblo de Balsas ... 13
Foto N° 4: Plaza de Armas del pueblo de Chacanto. ... 13
Foto N° 5: Fauna de Balsas ... 14
Foto N° 6: Fauna de Balsas. ... 14
Foto N° 7: Topografía escarpada del área de estudio. ... 16
Foto N° 9: Valle fluvial formado por la acción erosiva del Rio Marañón. ... 17 Foto N° 10: Terrazas fluviales formadas a los márgenes del río. ... 18
Foto N° 11: Ladera formada por procesos naturales exógenos ... 19 Foto N° 12: Montañas alineadas formando valles encañonados transversales al río Marañón, Localidad de Chacanto, distrito de Balsas. ... 20 Foto N° 13: Llanura fluvial reciente dentro del valle encañonado del río Marañón, que se utiliza para actividades agrícolas. Proximidades de la localidad de Chocanto, distrito de Balsas... 20 Foto N° 14: Cañón producido por la acción erosiva del agua de una quebrada afluente del rio Marañón. ... 21
Foto N° 15: Fallas, en el granito de balsas con relleno de calcita. ... 23
OBJETIVOS
OBJETIVO GENERAL:
Realizar la caracterización geológica de Balsas en un área de 5x5 Km. OBJETIVOS ESPECIFICOS:
Reconocer las unidades geomorfológicas del área de estudio. Interpretar el control estructural.
Identificar las unidades estratigráficas. Identificar y describir la petrología.
1. CAPÍTULO I: METODOLOGIA DE LA INVESTIGACION
1.1. PLANTEAMIENTO DEL PROBLEMA
Pese a la poca información que se tiene del área de estudio, presenta una geomorfología y litología muy variada por lo cual se hace interesante saber cuál fue su emplazamiento y comportamiento estructural. Además por haber yacimientos del tipo placer en los meandros del rio Marañón, es importante el estudio de la zona ya que podemos encontrar vetas orogénicas.
1.2. FORMULACIÓN DEL PROBLEMA
¿Cuál son las características geológicas de la zona de estudio?
1.3. JUSTIFICACIÓN
El estudio abarca realizar una caracterización geológica de la zona de balsas de allí su importancia ya que nos va a permitir conocer las características litológicas, geomorfológicas y estructurales. Además el estudio puede contribuir como antecedente para posteriores estudios de mayor envergadura, ya que hay pocos estudios hechos en la zona.
1.4. METODOLOGÍA
El desarrollo metodológico para el presente estudio, considera tres etapas fundamentales, sin dejar de conciliarlas, e interrelacionarlas durante el proceso de ejecución del proyecto; convirtiéndose en un proceso continuo, dinámico y de retroalimentación, donde cada una es base para la siguiente.
1.5. INTEGRACIÓN DE INFORMACIÓN
En esta etapa se conciliaron información y opiniones de cada integrante del equipo de trabajo (Equipo 3), la interpretación de las imágenes satelitales; contando con la información necesaria el grupo logró definir con claridad la estructura del trabajo y su cumplimiento en el cronograma definido para su finalización de la forma más óptima posible.
1.6. ETAPA DE CAMPO
La segunda etapa comprende básicamente la obtención de data en campo que se dividió en dos partes principales, en la primera, la ubicación, delimitación y reconocimiento fisiográfico de la
zona, en donde se hizo el cartografiado de zona con ayuda del plano topográfico, Geológico e imágenes satelitales. Donde se comparó la ubicación y descripción de las diferentes unidades geológicas dadas por el mapa geológico (14G) con el trabajo realizado por el grupo.
Lo siguiente fue la descripción, explicación e interpretación de las estructuras, tomando en cuenta las características de los afloramientos con la finalidad de obtener una eficiente interpretación geológico-estructural de la zona de estudio.
1.7. ETAPA DE GABINETE
La tercera etapa se realizó el procesamiento de la data obtenida en campo, describiendo unidades geológicas, las estructuras existentes, litología y drenaje, así mismo con esta data se elaboró los planos correspondientes utilizando los Software Excel, ARCGIS, Google Earth. Desarrollados los pasos anteriores se consiguió llegar a la última etapa, la cual correspondió a la elaboración del
informe final.
1.8. EQUIPO Y MATERIALES
Mapa topográfico (esc. 1/25000).
Protactor. Colores. Tablero. Libreta de campo. Picota de geólogo. Brújula. Rayador dureza 7. Lupa 20X. Cámara fotográfica. GPS. HCl de 20%.
1.9. ESTUDIOS PREVIOS
La zona ha sido estudiada anteriormente por:
BOLETÍN N° 55 SERIE A: CARTA GEOLÓGICA NACIONAL, GEOLOGIA DEL PERU – INGEMMET.
GEOLOGIA DE LOS CUADRANGULOS DE BAGUA GRANDE, JUMBILLA, LONYA GRANDE, CHACHAPOYAS, RIOJA, LEIMEBAMBA Y BOLIVAR –
AGAPITO SÁNCHEZ F.
GEOLOGÍA DE LOS CUADRANGULOS DE JAYANCA, INCAHUASI, CUTERVO, CHICLAYO, CHONGOYAPE, CHOTA, CELENDIN, PACASMAYO, CHEPEN - INGEMMET
2. CAPÍTULO II: ASPECTOS GENERALES
2.1. UBICACIÓN
A. UBICACIÓN POLÍTICA:
El distrito de Balsas es uno de los veintiún distritos de la Provincia de Chachapoyas, ubicada en el Departamento de Amazonas, en el norte del Perú.
Limita al norte con la provincia de Luya, al este con el distrito de Leymebamba, al sur con el distrito de Chuquibamba y al oeste con el departamento.
El distrito fue creado en la época de la independencia y tiene una población estimada mayor a 1.000 habitantes. Su capital es el centro poblado de Balsas.
País Perú Región Amazonas Provincia Chachapoyas
Distrito Balsas
B. UBICACIÓN GEOGRÁFICA:
La zona de investigación comprende un área de 4x6Km, se encuentra en la zona 17M, delimitado por las coordenadas UTM:
Tabla N°01: Ubicación de la zona de estudio por medio de Coordenadas UTM de los 4 vértices que delimitan el área.
VÉRTICE ESTE COORDENADASNORTE
V1 825000 9245000
V2 830000 9245000
V3 830000 9240000
V4 825000 9240000
Imagen N° 2: Vista del área de investigación con orientación al Norte.
2.2. ACCESIBILIDAD
Carretera asfaltada: Cajamarca - Celendín - Balsas – Chachapoyas.
Imagen N° 4: Accesibilidad a la zona de investigación.
Foto N° 1: Carretera Celendín - Balsas.
Foto N° 2: Entrada al valle del Marañón.
Foto N° 3: Vista hacia el sur-oeste del pueblo de Chacanto a 10 min al sur-este del pueblo de Balsas
Se observa también el rio Marañón y el puente que une el departamento de Cajamarca (derecha del rio) y el departamento de Amazonas (izquierda del rio). Al fondo los sobreecorrimientos de rocas Mesozoicas sobre rocas Paleozoicas.
2.3. CLIMA
Varía desde 40 °C al norte hasta 2 °C en las cordilleras del sur. El promedio de temperatura es de 25 °C. En la selva amazónica la temperatura es alta.
2.4. FLORA Y FAUNA
Flora: Balsas debido a que presenta un clima cálido, presenta una flora muy variada,
desde arbustos, plantas medicinales y árboles frutales.
Foto N° 5: Fauna de Balsas
Fauna: Presenta una fauna silvestre muy variada (serpientes, lagartijas, zancudos, aves peces, etc.), así como fauna doméstica (aves de corral, ganado vacuno, equino, porcino,
etc).
3. CAPÍTULO III: HIDROLOGÍA
El área de estudio presenta, como drenaje principal al Rio Marañón, drenaje secundario ríos de caudal menor y quebradas como sus tributarios; debido a que es una zona poco accesible se desconoce el nombre de los ríos menores y quebradas.
Imagen N° 5: Vista de SW- NE
4. CAPÍTULO IV: GEOMORFOLOGÍA
Los complejos relieves que configuran el área de investigación han sido moldeados y desarrollados por los diversos procesos geoestructurales (tectónicos) y/o por los procesos exógenos, como la erosión y el intemperismo. La intensidad de estos agentes ha determinado los rasgos morfológicos, topográficos y la altimetría en las diferentes geoformas que se observan en esta zona. Asimismo, también han jugado un rol muy importante el comportamiento de los materiales parentales de las formaciones geológicas, en el accionar de los diferentes eventos geológicos que se desarrollaron a través de diferentes periodos.
4.1. TOPOGRAFÍA
La zona de investigación presenta un relieve muy accidentado en el margen izquierdo del rio marañón, siendo más homogéneo para el margen derecho hacia el distrito de balsas.
Foto N° 7: Topografía escarpada del área de estudio.
4.2. ELEMENTOS DEL RELIEVE
Superficies de erosión
Estas geoformas han sido generadas básicamente por procesos de interperismo, en las que la degradación de las rocas es evidente en los cambios de pendiente.
Foto N° 8: Superficie de erosión en el margen izquierdo del rio Marañón
Valles
En la zona de investigación se ha observado los valles tipo fluviales producto de la acción erosiva del rio marañón que va formando este tipo de geoforma.
Terrazas
Las terrazas presentes en la zona de investigación son principalmente producto de la acción fluvial del rio, lo cual constituye una plataforma sedimentaria que han sido depositadas al costado del cauce del rio, donde la pendiente es menor.
Foto N° 10: Terrazas fluviales formadas a los márgenes del río.
Colinas
Este tipo de relieve se evidencia al margen derecho del rio marañón, donde la morfología de este cerro tiene una topografía suave y ondulada.
Laderas
Son de origen natural, en campo estas se encuentran expuestas a cambios topográficos, sismicidad, flujos de agua, meteorización o factores del tipo antrópico que modifiquen su estabilidad.
Foto N° 11: Ladera formada por procesos naturales exógenos
Relieve montañoso
Corresponden a geoformas que ha configurado el relieve actual por la intrusión de un cuerpo ígneo durante el levantamiento de la Cordillera de los Andes en épocas del cretáceo superior y que han sufrido intensos procesos denudativos. Están representadas por montañas altas de pendientes fuertes a moderadamente.
Foto N° 12: Montañas alineadas formando valles encañonados transversales al río Marañón, Localidad de Chacanto, distrito de Balsas.
Llanura fluvial
Su origen está asociado a la gran dinámica del río Marañón. Corresponde a formas planas y estrechas zonas de acumulación sedimentaria, pues eso se debe a que generalmente el río Marañón pasa por materiales rocosos formando zonas encañonadas, que en algunas zonas ha dejado cierto margen de amplitud donde se han logrado formar planicies de acumulación de sedimentos recientes u holocénicos.
Foto N° 13: Llanura fluvial reciente dentro del valle encañonado del río Marañón, que se utiliza para actividades agrícolas. Proximidades de la localidad de Chocanto, distrito de Balsas.
Cañón
Este tipo de geoforma se origina debido a la fuerte erosión. La erosión se realiza por profundización del cauce de los ríos sobre las rocas blandas.
5. CAPÍTULO V: GEOLOGÍA ESTRUCTURAL
El control estructural del área de estudio es producto de la tectónica del sistema andino, presentando así gran variedad de fallas inversas, dicha actividad tectónica es la causante del metamorfismo y por ende la formación de rocas metamórficas.
Imagen N° 7: Fallas inversas (azul), sobreecorrimientos (rojo).
Fallas en el intrusivo de granito rosado de balsas, con relleno de calcita.
6. CAPÍTULO VI: GEOLOGÍA REGIONAL
Las unidades litoestratigráficas que afloran en la región han sido originadas desde el precámbrico (800 M.a) hasta nuestros tiempos (Cuaternario), tal como se muestra en el mapa geológico. Por su complejidad, debido a la ocurrencia de algunos eventos geológicos que han modificado la estructura de la zona, es necesario realizar en la zona de investigación estudios sobre el control estructural, determinándose la presencia de fallas que siguen el sistema de la tectónica andina, sobreescurrimientos con una dirección NW – SE y plegamientos (sinclinales).
Litológicamente la zona de investigación está compuesto por los tres grandes grupos de rocas (Ígneas, Sedimentarias y metamórficas), encontrándose una gran variedad de rocas. De este modo se tuvo como resultado a 36 unidades geológicas que representan la geología regional de amazonas, las cuales se describen a continuación:
Las unidades lito – estratigráficas que se encuentran en el área, comprenden un rango desde el
Precámbrico (Complejo del Marañón) hasta el cuaternario reciente. A continuación de mostrar con detalle todas los grupos y formaciones, describiendo la litología, grosor (potencia), y algunas dataciones y correlaciones de estas unidades que afloran en la zona de Balsas.
La descripción de cada una de estas unidades (Grupos y formaciones), se detalla a continuación: Complejo Marañón
A lo largo de las partes bajas del valle del rio Marañón, aflora un grupo de rocas metamórficas de origen y composición variada, sobre las cuales yacen discordantemente las rocas mesozoicas.
Este complejo consiste principalmente en esquistos micáceos, filitas, pizarras, cuarcitas y también gneises granodioriticos asociados con rocas graníticas que muestran un grado considerable de metamorfismo.
Gneis, roca metamórfica presente en el complejo Marañón.
Grupo Mitu
En el cuadrángulo se Celendín se han identificado pequeños afloramientos del grupo Mitu a 3 Km al oeste de Balsas.
El grupo Mitu, consiste en Areniscas, limolitas y conglomerados rojizos debido que estos conglomerados están compuestos por fragmentos de granito rojo, estas rocas yacen sobre el granito de balsas y sobre el complejo del Marañón.
Grupo Goyllarisquizga
La formación Goyllarisquizga aflora en casi toda la zona de balsas – Celendín, presentado un grosor
variable de areniscas y cuarcitas, con intercalaciones de lutitas. Este grupo abarca cuatro formaciones, desde la Fm. Chimú, Santa, Carhuaz, Farrat, que litológicamente van desde areniscas, cuarcitas, lutitas, areniscas rojizas y areniscas blancas.
Areniscas ferruginosas pertenecientes al grupo Goyllarisquizga
Formación Crisnejas
La formación Crisnejas está representada por algunos cientos de metros de margas, lutitas areniscas y Calizas que afloran en el sector oriental del cuadrángulo de Celendín y en el resto del valle del alto Marañón, al sur de esta región.
Esta formación no es muy resistente a la erosión y generalmente se presenta en terrenos bajos.
Grupo Pulluicana
El grupo Pulluicana generalmente consiste en algunos cientos de metros de Caliza, marga, lutita y arenisca, aflora en muchos lugares de la región mapeada. En algunas partes del norte del Perú el grupo es claramente divisible en las formaciones Yumagual y Mujarrun. Estas separaciones no es muy evidente en la mayor parte de la región bajo estudio, y por lo tanto la unidad ha sido tratada como un grupo indiviso.
Afloramiento del grupo Pulluicana, con estratos de Areniscas
Grupo Quillquiñan (Fm. Coñor y Fm. Romiron)
El grupo Quillquiñan está compuesto por las formaciones Romiron y Coñor que en conjunto están representadas por 100 a 200m. De lutitas y margas con algunas intercalaciones calcáreas. No se ha separado las dos formaciones en el mapeo porque en muchas áreas el grupo se presenta como una sola unidad litológica.
Formación Cajamarca
La formación Cajamarca está compuesta por 100 a 400m de caliza cuyos afloramientos principales se ubican en los cuadrángulos de Cutervo, Chota y Celendín.
La formación Cajamarca forma escarpas o lomos prominentes que comúnmente carecen de vegetación y presentan colores blanquecinos a gris claros de interperismo. Esta formación se caracteriza por presentar una estratificación regular y uniforme y colores grisáceos o blanquecinos, esto lo diferencia de la formación Pulluicana que consta de calizas nodulares e interperiozadas.
Formación Celendín
La formación Celendín aflora solamente en los cuadrángulos de Chota, Cutervo y Celendín, generando un terreno de hondonadas y terrenos bajos caracterizados por tonos amarillentos y marrones productos del interperismo.
Esta formación litológicamente está constituida por Calizas, margas y lutitas gris amarillentas. Las lutitas y margas son grises o gris azuladas mientras la caliza es crema oscura a marrón, en general las margas y lutitas predominan sobre la caliza.
Afloramiento de la formación Cajamarca, con bancos potentes de calizas
Formación Chota
Esta formación está compuesta por una secuencia de conglomerados, arcillas y areniscas en el cuadrángulo de Celendín y Chota. Esta formación tiene conglomerados intercalados con tobas, conglomerados con cantos de cuarcita, y conglomerados con cantos de caliza y areniscas rojizas, se estima que tiene una potencia aproximada a 500m.
8. CAPÍTULO VIII: PETROLOGIA
GNEIS
Gneis que se forman con un
metamorfismo de grado alto.
Alternancias de bandas claras
(leucocráticas) de composición
de cuarzo feldespático y con
bandas oscuras (melanocráticas)
de composición de micas,
anfíboles s y de piroxenos.
SIENITA
Roca intrusiva con presencia de
cuarcita
en
un
50%,
ferromagnesianos alterados pero
en una mínima proporción.
Se nota la fractura de la ortosa
que tiene forma planar.
Perteneciente al granito de
Balsas.
ESQUISTO MICÁCEO
Presenta un grado de metamorfismo
medio el cual indica su crecimiento
de sus cristales, con presencia de
ferromagnesianos en formas de mica
casi en su totalidad, también
presenta cuarzo.
Como se observa la línea amarilla
indica la esquistosidad de la roca.
Perteneciente al complejo Marañón.
GRANITO
Roca intrusiva con perteneciente al
granito de Balsas.
Se notan los minerales como:
cuarzo, ferromagnesianos (biotitas
y hornblendas) y la ortosa.
Este granito es de un grano de
tamaño grueso.
Presencia de alteración de los
óxidos de hierro.
MONZOGRANITO
Esta roca presenta gran porcentaje de
micas (biotitas) y hornblendas, también
cuarzo pero en menor cantidad ortosa.
A través del triángulo streckeisen es lo que
nos ha dado este tipo de roca.
También
presentan
una
alteración
supérgena,
especialmente
en
los
ferromagnesianos.
GRANITO
Esta roca presenta un tamaño de
grano grueso, es más deleznable
porque se encuentra en presencia
de alteración supérgena, la cual
esta afecta principalmente a los
ferromagnesianos.
Perteneciente al granito de
balsas.
ESQUISTO
Esquisto con intercalación de
bandas claras (leucocráticas) con
composición
de
cuarzo
y
feldespato, y bandas oscuras
compuestas
por
ferromagnesianos.
Presenta
una
alteración
CUARCITA ARENISCA BLANCA
Presencia de ferromagnesianos
alterados.
Producto de un metamorfismo
regional.
Esta cuarcita blanquecina es
perteneciente
al
complejo
ARENISCA
Arenisca blanquecina de grano
fino con un pequeño porcentaje
de ferromagnesianos y con
presencia
de
alteración
supergena leve.
Perteneciente a la formación
Gollar.
9. CAPÍTULO IX: GEOLOGÍA ECONOMICA
La Geología Económica es un ítem de importancia y manejo cuidadoso, para un geólogo de exploración, debido a que él debe desarrollar una explotación de un yacimiento metálico o no metálico, desde un punto de vista de rentabilidad económica, desarrollo sostenible y mejoramiento de calidad de vida y mejoras en los hogares aledaños a la zona de ubicación del yacimiento.
El geólogo tiene como responsabilidad, manejar las reservas de mineral equilibradamente, siendo el, quien con ayuda de los interesados en explotación, se encargan de realizar los respectivos estudios de factibilidad de proyecto y desarrollos sostenibles.
En nuestra zona de estudio, se ha podido identificar la presencia de dos tipos de depósitos como es el que a continuación se describirá:
Yacimientos No Metálicos.
El Granito de Balsas:
Casi en su totalidad el Granito de Balsas se encuentra concesionado, por la gente de la zona, la cual la explota de forma artesanal.
Para explotar estas canteras de granito se utiliza 200 gr de anfo y 2 unidades de dinamita para un taladro de 1 metro de profundidad y se utiliza 3 metros de cordón detonante, lo que les produce 2 a 2.3 Tn de esta roca industrial al día.
La tonelada métrica de esta roca industrial cuesta alrededor de 80 a120 soles.
Yacimientos Metálicos. Placeres Fluviales
Estos depósitos generalmente son de baja ley, pero su explotación es posible a que se encuentran en materiales sueltos no requieren de molienda y pueden explotarse con plantas relativamente baratas.
En la zona de estudio se encuentran varios placeres de origen fluvial, los cuales son explotados artesanalmente por la gente de la zona; previamente se ubican las zonas de explotación con ayuda de la Puruña (instrumento en forma de platillo), la cual indica la presencia o no de oro, y de acuerdo también a la cantidad que se obtiene.
En una labor muy meticulosa, el que realiza esta labor, reúne el oro en la parte extrema de la
puruña. Mientras más “chispas” (de acuerdo con la jerga de los pobladores de la zona), se obser ven
de ese oro, mejor será la calidad.
Una vez puesto material con agua en la puruña, se le golpea por un costado con una de las manos sostenidamente en la parte larga o extendida del instrumento, de manera de ir dejando, el material más pesado, entre el cual está, por supuesto, el anhelado oro, el cual quedara al fondo del patillo.
Es importante diferenciar el oro de la pirita. La pirita, (también llamada el oro de los tontos), brilla pero tiene un color levemente más blanco que el oro. Tras observar la cantidad de “chispas” que
tiene el oro, se decide si continuar revisando ese material obtenido en los placeres del rio Marañón.
Vista del instrumento que se utiliza para la obtención del Oro.
Obtención de las chispas de oro, después de una paciente labor.
Chispas de
10.CAPÍTULO X: EVOLUCION GEOLÓGICA DE LA ZONA
DE BALSAS
La evolución geológica de la zona de Balsas ha sufrido muchos cambios en su estructura debido a los procesos tectónicos que han tenido lugar durante millones de años y que continúan hasta la actualidad. A continuación se trata de explicar brevemente esta evolución.
1. Metamorfismo precámbrico de las rocas dando lugar a las rocas metamórficas del Complejo del Marañón que actúa como basamento para Balsas.
2. Luego en el Paleozoico (Carbonífero) se emplaza el Granito de Balsas que corta al basamento metamórfico en Balsas.
3. Viene un periodo de levantamiento de todo el basamento seguido de un periodo de erosión que da origen a la sedimentación del Grupo Mitu.
4. A finales del Jurásico se forma el Horst y Graven que genera la cuenca Occidental del Perú dando lugar a la sedimentación de las calizas de la Grupo Pucará y las rocas clásticas de la Fm. Chicama hacia el Oeste y hacia el este el Horst actúa como un bloque que no permite la sedimentación hacia el oriente.
5. La cuenca sigue en subsidencia hasta que la sedimentación logra sobrepasar el Horst del Marañón y logra sedimentar las rocas carbonatadas cretáceas.
6. A fines del cretáceo se genera un levantamiento de la cuenca que pone fin a la sedimentación marina en Balsas y genera un periodo de erosión que da lugar a la sedimentación de los conglomerados de la Fm Chota.
7. En el terciario comienza el proceso de orogenia y pliega toda la serie sedimentaria formando fallas inversas y sobrecorrimientos en el Marañón.
8. Luego los procesos tectónicos cuaternarios dan la geomorfología y control estructural actual de Balsas.
CONCLUSIONES
Las unidades geomorfológicas de la zona son:
Superficies de erosión. Valles. Terrazas. Colinas. Laderas. Relieves montañosos. Llanura fluvial. Cañón.
El control estructural está dado por:
Fallas con dirección del sistema andino. Un sinclinal con eje en la formación chota. Sobre escurrimientos en rocas sedimentarias.
La estratigrafía está dada por: Complejo Marañón. Grupo mitu. Formación goyllarisquizga. Formación crisnejas. Grupo pullucana. Formación romiron. Formación coñor. Formación Cajamarca. Formación Celendín. Formación chota.
BIBLIOGRAFÍA
GEOLOGÍA DE CAMPO, Compton Roberth, Editorial Pax – 1965, México
GEOLOGÍA DE CAMPO, Julian W. Low, Editorial Continental S.A. – 1966, México
GEOMORFOLOGIA, Mateo Gutiérrez Elorza, Pearson Educación. – 2008, Madrid
IX CONGRESO DE GEOLOGÍA, Sociedad Geologica del Perú – 1997, Perú
GEOLOGÍA DEL PERU, STEIMAN, G. Editorial Univ. De Heildelberg- 1960.
XIII CONGRESO DE GEOLOGÍA, Sociedad Geológica del Perú – Lima, octubre 2006.
LINKOGRAFÍA
www.geología.unam.mx/GEOQ/ecenteno/Cartografia.html
www.geología.unam.mx/tolson/GeoCampo/Geologia de Campo.html www.mineranet.com.ar/educa.asp
