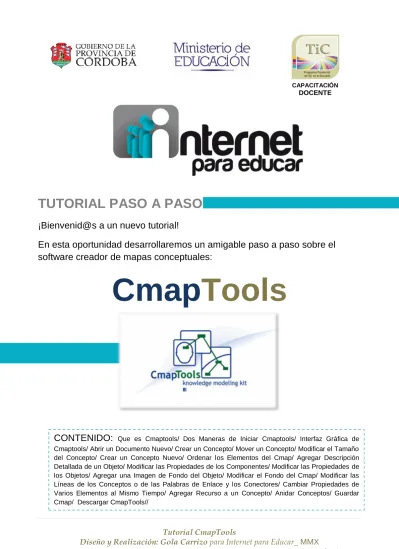

Tutorial CmapTools

Diseño y Realización: Gola Carrizo para Internet para Educar_ MMX

1 | P á g i n a

TUTORIAL PASO A PASO

¡Bienvenid@s a un nuevo tutorial!

En esta oportunidad desarrollaremos un amigable paso a paso sobre el software creador de mapas conceptuales:

Cmap

Tools

CONTENIDO: Que es Cmaptools/ Dos Maneras de Iniciar Cmaptools/ Interfaz Gráfica de Cmaptools/ Abrir un Documento Nuevo/ Crear un Concepto/ Mover un Concepto/ Modificar el Tamaño del Concepto/ Crear un Concepto Nuevo/ Ordenar los Elementos del Cmap/ Agregar Descripción Detallada de un Objeto/ Modificar las Propiedades de los Componentes/ Modificar las Propiedades de los Objetos/ Agregar una Imagen de Fondo del Objeto/ Modificar el Fondo del Cmap/ Modificar las Líneas de los Conceptos o de las Palabras de Enlace y los Conectores/ Cambiar Propiedades de Varios Elementos al Mismo Tiempo/ Agregar Recurso a un Concepto/ Anidar Conceptos/ Guardar Cmap/ Descargar CmapTools//

(2)

2 | P á g i n a

LOS MAPAS

CONCEPTUALES SON

MODELOS DE

REPRESENTACIÓN

GRÁFICA DEL

CONOCIMIENTO

CmapTools

es un potente software que permite crear esquemas y mapas conceptuales rápidamente, sin ningún impedimento, incluyendo en los esquemas elementos gráficos y multimedia.

Esta herramienta de software fue desarrollada por el Instituto para el Conocimiento del Hombre y La Máquina (IHCM), para la elaboración y navegación de modelos de conocimiento basados en mapas conceptuales. Cmaptools ofrece todas las características necesarias que debe tener un software para cumplir con diversos objetivos de aprendizaje.

El software editor de mapas conceptuales puede facilitar su construcción, por lo que creemos que reviste una gran importancia aplicarlo en el aula para facilitar la tarea del profesor y del alumno al momento de construir aprendizajes significativos, y de esta forma utilizar las TIC como apoyo y complemento real del proceso de aprendizaje.

Aportes pedagógicos del trabajo con mapas conceptuales en formato digital  Favorece el trabajo con soportes multimedia.

 Ofrece un modo para la exteriorización del pensamiento y del conocimiento construido.

 Mejora las habilidades de comprensión de textos, de organización (clasificación, categorización y relación) de la información y de representación del conocimiento en forma hipertextual y multimedial.  Facilita la comunicación, el intercambio de información y la negociación

de significados a partir de la construcción de modelos gráficos de representación y, de este modo, el desarrollo de la comprensión compartida.

 Posibilita el trabajo colaborativo y la construcción colectiva de conocimiento.

(3)

3 | P á g i n a

INICIAR

CmapTools

Click en el botón INICIO+TODOS PROGRAMAS + IHMC CmapToolsCmapTools.

Doble Click sobre el ícono del programa si se encuentra dispuesto en el escritorio del usuario

2 MANERAS DE INICIAR CmapTools

(4)

4 | P á g i n a

INTERFAZ GRÁFICA de CMAPTOOLS

Área de Trabajo

Nuevo Cmap

Barra de Menú

(5)

5 | P á g i n a

ABRIR UN DOCUMENTO NUEVO

clic en el menú Archivo



Nuevo Cmap

Aparece la ventana siguiente

(6)

6 | P á g i n a

Sabremos que un concepto está seleccionado cuando aparece una línea celeste alrededor y dos rectángulos con flechas.

CREAR UN CONCEPTO

Doble clic dentro de la ventana (tal como lo indica la nota).

Escribir dentro del concepto lo que se desee y hacer click afuera del concepto para deseleccionar.

MOVER UN CONCEPTO

(7)

7 | P á g i n a

MODIFICAR EL TAMAÑO DEL CONCEPTO

:

Click en la herramienta de modificación de tamaño situada en la esquina derecha del concepto y sin soltar, arrastramos hasta lograr el tamaño requerido.

CREAR UN CONCEPTO NUEVO

que forme una proposición con el anterior, hacer clic en el rectángulo con las flechas que se encuentra arriba del concepto y arrastrar hasta el sitio de la ventana en donde queremos que quede el segundo concepto. Escribimos luego la palabra de enlace:

1) clic en el rectángulo de flechas (no es necesario que sea sobre una de las flechas) Sí es importante que el puntero del mouse esté dentro de dicho rectángulo.

2) Arrastramos el conector hasta donde queremos que cree el segundo concepto.

3) Soltamos el botón del mouse. A continuación se escribe la palabra de enlace haciendo doble click sobre el nuevo elemento creado.

(8)

8 | P á g i n a

ORDENAR LOS ELEMENTOS DEL CMAP:

Click en cada uno de los elementos (uno a la vez) y arrastramos con el mouse

AGREGAR DESCRIPCIÓN DETALLADA DE

UN OBJETO

: clic derecho sobre éste + Agregar información

Nos abrirá una nueva ventana en donde describiremos o ampliaremos algún tipo de información referida al concepto y click en Aceptar.

(9)

9 | P á g i n a

Cuando pasamos el puntero del mouse sobre las opciones de

la ventana de estilos, se nos indica brevemente su utilidad.

MODIFICAR las PROPIEDADES de los

COMPONENTES

Esto se realiza mediante la ventana de Estilos. Si no está visible, se activa desde la Barra de Menú+ Ventana+ Mostrar estilos.

Esta es la ventana de Estilos: Desde acá se modifica absolutamente todos los componentes de nuestro proyecto: Fuentes, Objetos, Líneas, y Cmap

Para modificar las propiedades del texto

(10)

10 | P á g i n a

MODIFICAR las PROPIEDADES de los

OBJETOS

(De un concepto o de una palabra de enlace)

Seleccionamos y utilizamos la pestaña Objeto. Desde aquí podremos modificar el color de fondo del concepto, agregarle sombra y también cambiar su forma.

AGREGAR una IMAGEN de FONDO del

OBJETO

Seleccionamos el concepto y hacemos click en el botón que tiene un signo +

(11)

11 | P á g i n a

MODIFICAR EL FONDO del CMAP

Clic en la pestaña Cmap de la ventana Estilos. Allí se puede seleccionar un color para el mapa conceptual o una imagen. Se puede agregar la imagen de fondo haciendo clic en el botón con un signo + que se encuentra en la sección Imagen de Fondo. La imagen de fondo admite modificaciones utilizando la herramienta REPOSICIONAR MANUALMENTE EL FONDO

Si la imagen elegida es demasiado

grande, hacemos Click en el botón

ESCALAR IMAGEN

para que la

misma

adquiera

el

tamaño

proporcional

del

concepto

(12)

12 | P á g i n a

MODIFICAR las LÍNEAS de los CONCEPTOS o de

las PALABRAS de ENLACE y los CONECTORES

se selecciona la pestaña Línea. Allí se puede modificar el color y el contorno del borde de los objetos (previa selección de éstos).

Si lo que se selecciona es un conector se activan más posibilidades, como por ejemplo hacer que se curve un conector ya dibujado. Para esto, luego de seleccionarlo, hacemos click en el botón Forma. Allí se pueden elegir las distintas opciones de formas para los conectores:

Si con el conector seleccionado se hace clic en alguna de las formas curvas, aparecen nodos nuevos. Haciendo clic en cualquiera de éstos y arrastrando, se logran divers

Cmap

La imagen de fondo queda fija cuando

nuevamente hacemos click sobre

REPOSICIONAR MANUALMENTE EL

FONDO

(13)

13 | P á g i n a Si con el conector seleccionado se hace clic en alguna de las formas curvas, aparecen nodos nuevos. Haciendo clic en cualquiera de éstos y arrastrando, se logran diversas formas (curvas, ángulos, etc):

Se crean otros dos conceptos, uno a partir del concepto principal y otro a partir de alguna palabra de enlace. Para realizar esto último, se selecciona la palabra de enlace y se arrastra desde el rectángulo de flechas que se encuentra arriba de la palabra de enlace hasta el lugar donde queremos que se encuentre el concepto:

Cmap

(14)

14 | P á g i n a Al crearse nuevos objetos, éstos tienen las propiedades del último objeto con el que se trabajó.

CAMBIAR

PROPIEDADES

de

VARIOS

ELEMENTOS al MISMO TIEMPO

Se seleccionan presionando la tecla [CONTROL], haciendo clic en cada uno y luego se seleccionan las nuevas propiedades.

Otra opción muy práctica es la que permite seleccionar todos los elementos de un mismo tipo en todo el mapa conceptual.

Para probarlo, hacer clic en el menú EditarSeleccionar Conexiones (haciendo esto, todas las conexiones aparecen sombreadas con celeste, señal de que están seleccionadas) y luego elegir las nuevas propiedades en la pestaña Línea:

Cmap

(15)

15 | P á g i n a

AGREGAR RECURSO a un CONCEPTO

Click con el botón derecho en el concepto elegido, seleccionamos la opción “Agregar y Editar Enlaces a los Recursos”

(16)

16 | P á g i n a

Haciendo doble clic en la etiqueta de cada recurso, se puede modificar. Esto es útil cuando el nombre del archivo es una secuencia de letras y números sin sentido para el usuario, aunque es conveniente asignar nombres correctos a los archivos antes de comenzar el trabajo. Si hacemos doble clic en la sección Descripción de cada recurso, podemos agregar una descripción de lo que contiene el recurso.

(17)

17 | P á g i n a Aparece así un botón por cada tipo de recurso que se ha agregado sobre el concepto. Por ejemplo, si se ha agregado imágen y sonido, aparecerán dos botones con recursos: uno que representará la imagen y otro que representará el sonido.

Si llevamos el puntero sobre uno de los recursos de la lista (sin hacer clic), aparece la descripción que habíamos escrito

Haciendo clic en la etiqueta del recurso, se despliega una ventana flotante totalmente independiente al mapa conceptual.

(18)

18 | P á g i n a

ANIDAR CONCEPTOS

se seleccionan los conceptos que se desea agrupar y se hace clic con el botón derecho sobre alguno de los objetos seleccionados y se elige la opción [Nodo AnidadoCrear].

Al hacer clic alternativamente en la doble flecha de la derecha de los nodos anidados, éstos se ocultan o se muestran. Cuando los nodos anidados están ocultos, aparece un concepto nuevo al cual se puede nombrar con el concepto principal del grupo (Concepto 4) o con algún otro nombre.

Se puede hacer que las propiedades de un concepto sean iguales a las propiedades de otro, copiando y pegando el estilo. Estas opciones se encuentran en el menú Editar.

GUARDAR CMAP

(19)

19 | P á g i n a

DESCARGAR CMAP TOOLS

El software está disponible en la página del autor

http://cmap.ihmc.us/download/

Para ampliar este tutorial recomendamos el manual en español disponible en
