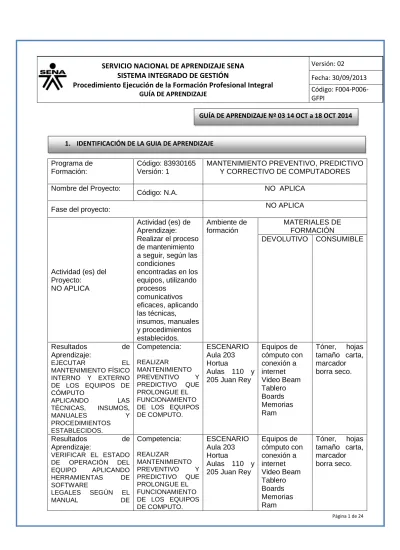

Página 1 de 24
Programa de
Formación:
Código: 83930165
Versión: 1
MANTENIMIENTO PREVENTIVO, PREDICTIVO
Y CORRECTIVO DE COMPUTADORES
Nombre del Proyecto:
Código: N.A.
NO APLICA
Fase del proyecto:
NO APLICA
Actividad (es) del
Proyecto:
NO APLICA
Actividad (es) de
Aprendizaje:
Realizar el proceso
de mantenimiento
a seguir, según las
condiciones
encontradas en los
equipos, utilizando
procesos
comunicativos
eficaces, aplicando
las técnicas,
insumos, manuales
y procedimientos
establecidos.
Ambiente de
formación
MATERIALES DE
FORMACIÓN
DEVOLUTIVO
CONSUMIBLE
Resultados
de
Aprendizaje:
EJECUTAR EL MANTENIMIENTO FÍSICO INTERNO Y EXTERNO DE LOS EQUIPOS DE CÓMPUTO APLICANDO LAS TÉCNICAS, INSUMOS, MANUALES Y PROCEDIMIENTOS ESTABLECIDOS.Competencia:
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO QUE PROLONGUE EL FUNCIONAMIENTO DE LOS EQUIPOS DE COMPUTO.ESCENARIO
Aula 203
Hortua
Aulas 110 y
205 Juan Rey
Equipos de
cómputo con
conexión a
internet
Video Beam
Tablero
Boards
Memorias
Ram
Tóner,
hojas
tamaño carta,
marcador
borra seco.
Resultados
de
Aprendizaje:
VERIFICAR EL ESTADO DE OPERACIÓN DEL EQUIPO APLICANDO HERRAMIENTAS DE SOFTWARE LEGALES SEGÚN EL MANUAL DECompetencia:
REALIZAR MANTENIMIENTO PREVENTIVO Y PREDICTIVO QUE PROLONGUE EL FUNCIONAMIENTO DE LOS EQUIPOS DE COMPUTO.ESCENARIO
Aula 203
Hortua
Aulas 110 y
205 Juan Rey
Equipos de
cómputo con
conexión a
internet
Video Beam
Tablero
Boards
Memorias
Ram
Tóner,
hojas
tamaño carta,
marcador
borra seco.
GUÍA DE APRENDIZAJE Nº 03 14 OCT a 18 OCT 2014
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 2 de 24
Hablar de tarjetas madres, es hablar de una tecnología que se ha ido actualizando a través de los
años desde la salida de las primeras tarjetas hasta nuestros días, esto porque las tarjetas madres
al igual que todo producto se va mejorando y aumentando su capacidad con el fin de entregar
un servicio más óptimo y rápido a los usuarios.
En esta guía se describirá la tarjeta madre y sus respectivas características, además de la manera
de cómo mantenerla en buen estado para que cumpla sus funciones correspondientes
y poder aplicar estos conocimientos en nuestro hogar o lugar de trabajo.
Es recomendable que a la hora de instalar una tarjeta madre primero se lea y analice el manual ya
que cada componente requiere una forma de instalación que lo diferencia de los demás; ahora se
ha estandarizado la posición y ubicación de los componentes, así como sus formas, existen
algunos modelos de tarjetas más avanzadas y otros siguen siendo de la misma forma y con
menos componentes que los de hoy en día.
3.1 Actividades de Reflexión inicial.
Antes de comenzar aplicar la guía, es necesario que inicie con reconocer sus saberes previos
sobre computación se sugiere revisar los siguientes videos
TARJETA MADRE Y SUS PARTES:
PROCEDIMIENTOS DE LA EMPRESA Y RESPONDIENDO A LAS NECESIDADES DEL CLIENTE.Duración de la guía:
25 horas
2.
INTRODUCCIÓN
Página 3 de 24
https://www.youtube.com/watch?v=jGsjZB-9_k8
3.2 Actividades de contextualización e identificación de conocimientos necesarios para el
aprendizaje.)
LA BOARD Y SUS PARTES
Tarjeta de circuito impreso, está elaborada con material sintético; sobre la cual existe un circuito
electrónico que conecta diversos elementos que se encuentran anclados sobre ella
.
La board,
placa base, o placa madre (motherboard), es el elemento principal de todo ordenador, en el que
se encuentran o al que se conectan todos los demás aparatos y dispositivos.
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 4 de 24
PCI
PCI Express (anteriormente conocido por las siglas 3GIO, en el caso de las "Entradas/Salidas de
Tercera Generación", en inglés: 3
rdGeneración I/O) es un nuevo desarrollo del bus PCI que usa
los conceptos de programación y los estándares de comunicación existentes, pero se basa en un
sistema de comunicación serie mucho más rápido. Este sistema es apoyado principalmente por
Intel, que empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de
retirarse del sistema Infiniband.
Página 5 de 24
Ranura PCI-Express 1x
BIOS
El BIOS es un sistema básico de entrada/salida que normalmente pasa inadvertido para el
usuario final de computadoras. Se encarga de encontrar el sistema operativo y cargarlo en la
memoria RAM. Posee un componente de hardware y otro de software; este último brinda una
interfaz generalmente de texto que permite configurar varias opciones del hardware instalado en
el PC, como por ejemplo el reloj, o desde qué dispositivos de almacenamiento iniciará el sistema
operativo (Microsoft Windows, GNU/Linux,Mac OS X,etc.).
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución
Clases del producto:
•PROM
•EPROM
•Memoria Flash
Fabricantes comunes:
•American Mearends
•Phoenix Tecnologies
•Otos
CACHÉ
En informática, una caché es un
propiedad de que los datos originales son costosos de acceder, normalmente en tiempo, respecto
a la copia en la caché. Cuando se accede por primera vez a un dato, se hace una copia en el
caché; los accesos siguientes se realizan a dicha copia, haciendo que el tiempo de acceso medio
al dato sea menor.
CHIPSET
El conjunto de chips, o chipset, es un elemento formado por un determinado número de circuitos
integrados en el que se han incluido la
compatibilidad PC/AT a nivel hardware como, por ejemplo, el controlador de interrupciones, los
controladores DMA, el chip temporizador, controladoras de disco duro, etc. Mediante este
elemento se han integrado en unos pocos componentes los que antes se encontraban un número
de chips independientes relativamente elevado.
Con el paso del tiempo, en el chipset se han ido incluyendo algunos nuevos tipos de dispositivos
que han surgido con el avance tecnoló
bus AGP, el bus PCI, funciones de administración de energía, etc. Este proceso de integración va
a continuar en el futuro, por lo que durante el presente año aparecerán en el mercado conjuntos
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
es un conjunto de datos duplicados de otros originales, con la
propiedad de que los datos originales son costosos de acceder, normalmente en tiempo, respecto
a la copia en la caché. Cuando se accede por primera vez a un dato, se hace una copia en el
ccesos siguientes se realizan a dicha copia, haciendo que el tiempo de acceso medio
El conjunto de chips, o chipset, es un elemento formado por un determinado número de circuitos
integrados en el que se han incluido la mayoría de los componentes que dotan a un ordenador de
compatibilidad PC/AT a nivel hardware como, por ejemplo, el controlador de interrupciones, los
controladores DMA, el chip temporizador, controladoras de disco duro, etc. Mediante este
ntegrado en unos pocos componentes los que antes se encontraban un número
de chips independientes relativamente elevado.
Con el paso del tiempo, en el chipset se han ido incluyendo algunos nuevos tipos de dispositivos
que han surgido con el avance tecnológico, como es el caso de los controladores de bus USB, el
bus AGP, el bus PCI, funciones de administración de energía, etc. Este proceso de integración va
a continuar en el futuro, por lo que durante el presente año aparecerán en el mercado conjuntos
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 6 de 24
conjunto de datos duplicados de otros originales, con la
propiedad de que los datos originales son costosos de acceder, normalmente en tiempo, respecto
a la copia en la caché. Cuando se accede por primera vez a un dato, se hace una copia en el
ccesos siguientes se realizan a dicha copia, haciendo que el tiempo de acceso medio
El conjunto de chips, o chipset, es un elemento formado por un determinado número de circuitos
mayoría de los componentes que dotan a un ordenador de
compatibilidad PC/AT a nivel hardware como, por ejemplo, el controlador de interrupciones, los
controladores DMA, el chip temporizador, controladoras de disco duro, etc. Mediante este
ntegrado en unos pocos componentes los que antes se encontraban un número
Con el paso del tiempo, en el chipset se han ido incluyendo algunos nuevos tipos de dispositivos
gico, como es el caso de los controladores de bus USB, el
bus AGP, el bus PCI, funciones de administración de energía, etc. Este proceso de integración va
a continuar en el futuro, por lo que durante el presente año aparecerán en el mercado conjuntos
Página 7 de 24
de chips que incluirán también a la tarjeta gráfica. Tanto Intel, como VIA Technologies y SIS están
trabajando en productos de este tipo para microprocesadores tanto de tipo socket 7 como Slot 1 o
socket 370.
CONECTORES TECLADO RATON,USB(ATX)
El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal
System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos
de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo
este conector uno de los primeros.
La comunicación en ambos casos es serial (bidireccional en el caso del teclado), y controlada por
micro controladores situados en la placa madre. No han sido diseñados para ser intercambiados
en caliente, y el hecho de que al hacerlo no suela ocurrir nada es más debido a que los micros
controladores modernos son mucho más resistentes a cortocircuitos en sus líneas de
entrada/salida.
CONECTOR ELÉCTRICO
Un conector eléctrico es un dispositivo para unir circuitos eléctricos. En informática, son conocidos
también como interfaces físicas. Están compuestos generalmente de un enchufe (macho) y una
base (hembra).
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 8 de 24
ZÓCALO ZIF
El zócalo (socket en inglés) es un sistema electromecánico de soporte y conexión eléctrica,
instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en
equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo
el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se
sueldan sobre la placa base, como sucede en las videoconsolas.
Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para
microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada
tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos).
Página 9 de 24
Fotografía ilustrativa de un zócalo LGA1366 para microprocesadores Intel.
RANURAS DIMM 168C
DIMM son las siglas de «Dual In-line Memory Module» y que podemos traducir como Módulo de
Memoria en línea doble. Son módulos de memoria RAM utilizados en ordenadores personales.
Se trata de un pequeño circuito impreso que contiene chips de memoria y se conecta
directamente en ranuras de la placa base. Los módulos DIMM son reconocibles externamente por
poseer sus contactos (o pines) separados en ambos lados, a diferencia de los SIMM que poseen
los contactos de modo que los de un lado están unidos con los del otro. Las memorias DIMM
comenzaron a reemplazar a las SIMM como el tipo predominante de memoria cuando
los microprocesadores Intel Pentium dominaron el mercado. Un DIMM puede comunicarse con el
PC a 64 bits (y algunos a 72 bits) en vez de los 32 bits de los SIMMs
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 10 de 24
Módulos de memoria en formato DIMM (dos módulos SDRAM PC133).
RANURAS SIMM 72C
Ranuras SIMM: los originales tenían 30 conectores, esto es, 30 contactos, y median unos 8,5 cm.
Hacia finales de la época del 486 aparecieron los de 72 contactos, más largos: unos 10,5 cm de
color blanco.
CONECTORES EIDE ( disco duro)
EIDE, (Enhanced IDE) Es una extensión del originalmente IDE, es la denominación que recibe la
interfaz más empleada actualmente en los PC domésticos y cada vez más en aquellos
ordenadores de altas prestaciones para la conexión de discos duros. En torno a esta interfaz han
surgido una serie de estándares, conocidos de forma genérica como estándares ATA.
Arquitectura de computadores: Recibe el nombre de un conjunto de conectores de E/S para la
conexión de periféricos con una alta tasa de transferencia sobre el bus de E/S PCI, uno de los
cuatro buses que actualmente existen en una placa base para la conexión del chipset de E/S con
la CPU y la Memoria.
CONECTOR DISQUETERA
La disquetera es un elemento cada vez más en desuso, pero que aún se monta en los
ordenadores compatibles en un zócalo de 3,5”. El conector de alimentación de la disquetera es
más pequeño y con forma de U invertida, por lo que lo conectaremos de la única forma posible,
sin forzarlo. La disquetera necesita de un cable de bus de datos para conectarla con la placa
madre, y así transmitir los datos de una a otra. Este cable es más estrecho que el del disco duro o
CD-ROM y se conecta a un conector específico en la placa. Éste se indica en la misma y en el
manual como FDD.
Página 11 de 24
El cable puede tener varios conectores en toda su extensión. A nosotros sólo nos interesan los de
los extremos, que conectaremos la disquetera y a la placa.
PILA
Una pila (stack en inglés) es una lista ordinal o estructura de datos en la que el modo de acceso a
sus elementos es de tipo LIFO (del inglés Last In First Out, último en entrar, primero en salir) que
permite almacenar y recuperar datos. Para el manejo de los datos se cuenta con dos operaciones
básicas: apilar (push), que coloca un objeto en la pila, y su operación inversa, retirar (o
desapilar, pop), que retira el último elemento apilado. Esta estructura se aplica en multitud de
ocasiones en el área de informática debido a su simplicidad y ordenación implícita de la propia
estructura. Para el manejo de los datos se cuenta con dos operaciones básicas: apilar (push), que
coloca un objeto en la pila, y su operación inversa, retirar (o desapilar, pop), que retira el último
elemento apilado.
En cada momento sólo se tiene acceso a la parte superior de la pila, es decir, al último objeto
apilado (denominado TOS, Top of Stack en inglés). La operación retirar permite la obtención de
este elemento, que es retirado de la pila permitiendo el acceso al siguiente (apilado con
anterioridad), que pasa a ser el nuevo TOS.
Por analogía con objetos cotidianos, una operación apilar equivaldría a colocar un plato sobre una
pila de platos, y una operación retirar a retirarlo.
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución
RANURA AGP
Ranura AGP, es una sola y están incluida en las tarjetas madres
para mejorar el desempeño gráfico. A pesar de que el bus PCI es suficiente para la mayoría de
los dispositivos, aplicaciones muy exigentes como las gráficas en 3D, requiere una avenida más
ancha y con un límite de velocidad mayo
un bus AGP puede transferir datos a 266 Mbps (el doble de PCI) o a 533 Mbps (en el modo 2X) y
hay otras ventajas: AGP usa un bus independiente (el bus PCI lo comparten varias tarjetas) y
AGP enlaza la tarjeta gráfica directamente con la memoria RAM. La ranura AGP es ideal para
conectar una tarjeta aceleradora de gráficos en 3D.
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Ranura AGP, es una sola y están incluida en las tarjetas madres de última tecnología; se creó
para mejorar el desempeño gráfico. A pesar de que el bus PCI es suficiente para la mayoría de
los dispositivos, aplicaciones muy exigentes como las gráficas en 3D, requiere una avenida más
ancha y con un límite de velocidad mayor para transportar los datos. Eso es lo que ofrece AGP,
un bus AGP puede transferir datos a 266 Mbps (el doble de PCI) o a 533 Mbps (en el modo 2X) y
AGP usa un bus independiente (el bus PCI lo comparten varias tarjetas) y
tarjeta gráfica directamente con la memoria RAM. La ranura AGP es ideal para
conectar una tarjeta aceleradora de gráficos en 3D.
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 12 de 24
última tecnología; se creó
para mejorar el desempeño gráfico. A pesar de que el bus PCI es suficiente para la mayoría de
los dispositivos, aplicaciones muy exigentes como las gráficas en 3D, requiere una avenida más
r para transportar los datos. Eso es lo que ofrece AGP,
un bus AGP puede transferir datos a 266 Mbps (el doble de PCI) o a 533 Mbps (en el modo 2X) y
AGP usa un bus independiente (el bus PCI lo comparten varias tarjetas) y
tarjeta gráfica directamente con la memoria RAM. La ranura AGP es ideal para
Página 13 de 24
RANURA ISA
Ranuras ISA, son bastante antiguas y cada vez se utilizan menos debido a que los dispositivos
conectados en ella se comunican por un bus muy lento (un bus es una avenida por la cual viajan
los datos en el computador; un PC tiene varios buses). Las ranuras ISA se emplean para
dispositivos que no requieren una gran capacidad de transferencia de datos, como el módem
interno.
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 14 de 24
El Procesador de la computadora
En este segmento vamos a hablar sobre los procesadores utilizados en las computadoras, pero
es bueno aclarar que también están presentes en otros dispositivos electrónicos, incluso en
tu celular, y en muchos de los aparatos electrónicos utilizados actualmente.
El procesador es el cerebro del sistema, encargado de procesar toda la información.
Básicamente, es el "cerebro" de la computadora. Prácticamente, todo pasa por él, ya que es el
responsable de ejecutar todas las instrucciones existentes. Mientras más rápido vaya el
procesador, más rápido serán ejecutadas las instrucciones.
Página 15 de 24
Es el componente donde es usada la tecnología más reciente. Los mayores productores de
procesadores en el mundo, son grandes empresas con tecnología para fabricar procesadores
competitivos para computadoras: Intel (que domina el mercado), AMD, Vía e IBM, que fabrica
procesadores para otras
empresas, como Transmeta.
Algunos de los modelos más modernos, y los cuales cuentan con la tecnología más avanzada de
la actualidad son el Intel Core Sandy Bridge en sus variabtes i3, i5 e i7, el AMD Fusión y FX, los
cuales pueden incorporar hasta 8 núcleos.
Los anteriormente mencionados cubren la mayoría de las necesidades en computadoras de
escritorio, mientras que para dispositivos portátiles como celulares y tablets podemos contar con
procesadores ARM, Atom, Tegra2 y Snapdragon.
El procesador es el componente más complejo y frecuentemente más caro, pero él no puede
hacer nada solo. Como todo cerebro, necesita de un cuerpo, que es formado por los otros
componentes de la computadora, incluyendo la memoria, el disco duro, la placa de vídeo y de
red, monitor, teclado y mouse.
Para qué sirven los Coolers?
Generalmente los procesadores debido a su estructura y a la velocidad se calientan y para evitar
ese sobrecalentamiento se usan los Coolers.
En las computadoras actuales la refrigeración de los procesadores es realizada a través de un
disipador de calor, fabricado en aluminio o cobre, con un pequeño ventilador sobre él y un
conducto de aire que extrae el aire caliente del gabinete.
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 16 de 24
Como entender la nomenclatura de los procesadores
Las dos firmas más importantes, fabricantes de procesadores, son Intel y AMD. Cada una de esas
empresas adopta una determinada nomenclatura para otorgarle información al consumidor a
partir del nombre del procesador. Aparentemente la nomenclatura de esos procesadores es un
tanto confusa, pero con un poco de atención podemos identificar muchas de sus características.
Vamos a comenzar por las pistas Intel
En el caso de la prestigiosa compañía Intel, todo procesador Quad Core (que posee 4 núcleos)
comienza
con
la
letra Q,
de
Quad. Por
ejemplo:
Q9550,
Q8400s,
Q9300.
Todo procesador Dual Core (que posee 2 núcleos) comienza con la letra Y. Por ejemplo: Y7500,
Y6750, Y4700.
Página 17 de 24
La nomenclatura de los poderosos procesadores Core iX es dividida jerárquicamente de la
siguiente forma
Core i7: Procesadores de alto desempeño (y alto costo)
Core i5: Procesadores de desempeño intermedio
Core i3: Procesadores de desempeño básico
Si el procesador fuera un Atom significa que fue hecho para netbooks (EeePCs)
Si es un Xeon, significa que fue hecho para servidores.
Si el procesador que vas a comprar en un Celeron, significa que este es un procesador de bajo
desempeño y bajo costo, estaríamos hablando de una versión que carece de un buen
procesador. Esos Celerones normalmente forman parte de las computadoras más económicas.
Nomenclatura de AMD
Todo procesador que termina con X2, X3 y X4 posee 2,3 y 4 núcleos, respectivamente. Por
ejemplo: Athlon 64 X2 4400. Siempre se encontrara al lado del nombre de un procesador AMD
una numeración. Esa numeración no significa la frecuencia (o velocidad) del procesador, sólo
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 18 de 24
indica el modelo.
Las versiones que poseen FX al final del nombre tienen el multiplicador liberado, siendo ideales
para overclock. Un procesador denominado Sempron, es un procesador ultra básico. Con
memoria cache y single core (único núcleo) ningún procesador Sempron es Dual Core.
Con respecto a los procesadores Phenom, existen el Phenom y el Phenom II (el II es el mejor) y
son procesadores de alto desempeño.
Página 19 de 24
Los procesadores Turion fueron hechos exclusivamente para notebooks.
Un Opteron, es un procesador diseñado para servidores, así como el Xeon de Intel.
Cuáles son los mejores procesadores de cada fabricante.
Al momento de comprar un procesador no se debe analizar solamente el clock, ya que es sólo
una parte del equipo. Muchos vendedores pueden llegar a confundirnos cuando nos ofrecen
procesadores si no estamos informados. Nos pueden ofrecer un procesador 3.2 asegurándonos
que es mejor que un procesador 2.6, pudiendo ser el 2.6 un Dural Core y el 3.2 Celeron, siendo el
Dural Core superior.
Siempre analice el procesador que tenga el mayor número (siempre y cuando sean de la misma
marca), en el caso de los Intel y de los AMD's más recientes (Dual, Quad Core y iX; Phenom II y
Athlon II). Por ejemplo:
SERVICIO NACIONAL DE APRENDIZAJE SENA
GUÍA DE APRENDIZAJE
SISTEMA INTEGRADO DE GESTIÓN
Proceso Gestión de la Formación Profesional Integral
Procedimiento Ejecución de la Formación Profesional Integral
Versión: 02
Fecha: 30/09/2013
Código: F004-P006-GFPI
Página 20 de 24
P
8400,
P8500,
P8600
Cual
el
mejor? El
que
posee
el
mayor
número.
Phenom II X4 920 y Phenom II X4 955. Cuál es el mejor? El de mayor número.
Sólo hay que ser cuidadosos cuando se comparan procesadores de marcas distintas.
3.3 Actividades de apropiación del conocimiento
Realice el siguiente taller escrito:
1. Defina board y clases de board (Materiales, fabricantes, modelos, usos, funcionamiento)
2. Defina BIOS su funcionamiento y configuración.
3. Indique para que son utilizadas las ranuras PCI, AGP.
4. De una breve explicación sobre zócalos y sus tipos.
5. Enumere cada uno de los componentes del panel trasero e indique la función de cada uno de
ellos.
6. De la definición del shipset y su función dentro de la tarjeta madre.
3.4 Actividades de transferencia del conocimiento.
Identifique cada una de las partes correspondientes a la board por medio de la observación
directa de una de ellas suministrada por el instructor, realice el taller escrito sobre: Bios, ranuras
PCI, slots, pila, panel trasero, ranuras AGP, shipset, zócalos, lea la guía y con el contenido de la
misma realice una presentación audiovisual.
3.5 Actividades de evaluación.
Evidencias de Aprendizaje
Criterios de Evaluación
Técnicas e Instrumentos de
Evaluación
Evidencias de Conocimiento :
Prueba de conocimiento sobre:
Bios, ranuras PCI, slots, pila,
panel trasero, ranuras AGP,
shipset en formación, zócalos
Evidencias de Producto:
IDENTIFICA LAS PARTES CONSTITUTIVAS DE LA ARQUITECTURA DEL EQUIPO DE ACUERDO CON LAS FUNCIONES QUE CUMPLEN EN LA
OBSERVACIÓN
DE
DESEMPEÑO
TALLER ESCRITO
PREGUNTAS
-
RESPUESTAS
MESA REDONDA
SUSTENTACIONES
Página 21 de 24
Taller escrito sobre: Bios,
ranuras PCI, slots, pila, panel
trasero, ranuras AGP, shipset
en formación, zócalos
Exposición audiovisual con
power point
INTEGRACIÓN DEL HARDWARE.
SERVICIO NACIONAL DE APRENDIZAJE SENA
SISTEMA INTEGRADO DE GESTIÓN
Procedimiento Ejecución de la Formación Profesional Integral
GUÍA DE APRENDIZAJE
Versión: 02
Fecha: 30/09/2013
Código:
F004-P006-GFPI
Página 22 de 24 ACTIVIDADES DEL PROYECTO DURACIÓN (Horas) Materiales de formacióndevolutivos Materiales de formación Talento Humano (Instructores)
AMBIENTES DE APRENDIZAJE TIPIFICADOS
Descripción Cantidad Descripción Cantidad Especialidad Cantidad Descripción
N.A. N.A.
Equipos de
cómputo con
conexión a
internet
Video Beam
Boards
Memorias
RAM
Tableros
Talleres
prácticos
25 1 20 20 1 Varios tóner, hojas tamaño carta, marcador borra seco. 1 Ingeniero de sistemas Ingeniero electrónico 1 1Aulas 110 y 205 Juan Rey Aula 203 Hortua
Página 23 de 24
