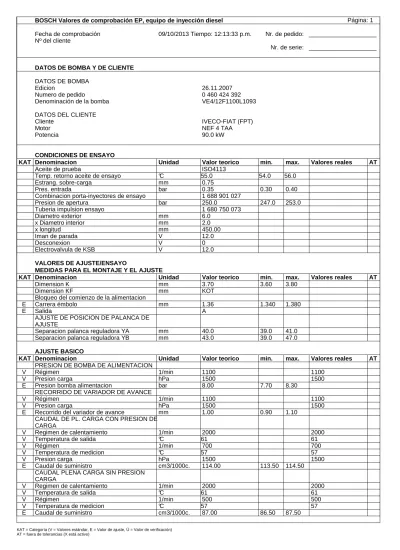

BOSCH Valores de comprobación EP, equipo de inyección diesel
Fecha de comprobación 09/10/2013 Tiempo: 12:13:33 p.m. Nr. de pedido: ____________________ Nº del cliente
Nr. de serie: ____________________
DATOS DE BOMBA Y DE CLIENTE DATOS DE BOMBA
Edicion 26.11.2007
Numero de pedido 0 460 424 392
Denominación de la bomba VE4/12F1100L1093 DATOS DEL CLIENTE
Cliente IVECO-FIAT (FPT)
Motor NEF 4 TAA
Potencia 90.0 kW
CONDICIONES DE ENSAYO
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
Aceite de prueba ISO4113
Temp. retorno aceite de ensayo °C 55.0 54.0 56.0
Estrang. sobre-carga mm 0.75
Pres. entrada bar 0.35 0.30 0.40
Combinacion porta-inyectores de ensayo 1 688 901 027
Presion de apertura bar 250.0 247.0 253.0
Tuberia impulsion ensayo 1 680 750 073
Diametro exterior mm 6.0 x Diametro interior mm 2.0 x longitud mm 450.00 Iman de parada V 12.0 Desconexion V 0 Electrovalvula de KSB V 12.0 VALORES DE AJUSTE/ENSAYO
MEDIDAS PARA EL MONTAJE Y EL AJUSTE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
Dimension K mm 3.70 3.60 3.80
Dimension KF mm KOT
Bloqueo del comienzo de la alimentacion
E Carrera émbolo mm 1.36 1.340 1.380
E Salida A
AJUSTE DE POSICION DE PALANCA DE AJUSTE
Separacion palanca reguladora YA mm 40.0 39.0 41.0 Separacion palanca reguladora YB mm 43.0 39.0 47.0
AJUSTE BASICO
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
PRESION DE BOMBA DE ALIMENTACION
V Régimen 1/min 1100 1100
V Presion carga hPa 1500 1500
E Presion bomba alimentacion bar 8.00 7.70 8.30
RECORRIDO DE VARIADOR DE AVANCE
V Régimen 1/min 1100 1100
V Presion carga hPa 1500 1500
E Recorrido del variador de avance mm 1.00 0.90 1.10 CAUDAL DE PL. CARGA CON PRESION DE
CARGA
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 61 61
V Régimen 1/min 700 700
V Temperatura de medicion °C 57 57
V Presion carga hPa 1500 1500
E Caudal de suministro cm3/1000c. 114.00 113.50 114.50 CAUDAL PLENA CARGA SIN PRESION
CARGA
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 61 61
V Régimen 1/min 500 500
V Temperatura de medicion °C 57 57
E Caudal de suministro cm3/1000c. 87.00 86.50 87.50 KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación)
AT = fuera de tolerancias (X está activo)
BOSCH Valores de comprobación EP, equipo de inyección diesel Página: 2 Nº del cliente
Nº de combinación 0460424392
REGIMEN DE RALENTI
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
PUNTO DE AJUSTE DE REGIMEN DE RALENTI
V Régimen 1/min 350 350
E Caudal de suministro cm3/1000c. 23.00 22.50 23.50 REGULACION LIMITADORA FINAL
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 53 53
V Régimen 1/min 1215 1215
V Temperatura de medicion °C 55 55
V Presion carga hPa 1500 1500
E Caudal de suministro cm3/1000c. 25.00 24.00 26.00 CAUDAL DE ARRANQUE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Régimen 1/min 100 100
E Caudal de suministro cm3/1000c. 110.00 90.00 130.00 TRANSICION DE ARRANQUE
V Régimen 1/min 250 250
E Caudal de suministro cm3/1000c. 98.00 93.00 103.00 VALORES DE ENSAYO BOMBA DE INYECCION
DESARROLLO DE VARIADOR DE AVANCE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Régimen 1/min 1100 1100
V Presion carga hPa 1500 1500
E Recorrido del variador de avance mm 1.00 0.90 1.10 Ü Recorrido del variador de avance mm 1.00 0.50 1.50
V Régimen 1/min 100 100
E Recorrido del variador de avance mm 4.20 3.00 5.40 Ü Recorrido del variador de avance mm 4.20 3.00 5.40
E KSB/AFB V 12.0
DESARROLLO PRESION BOMBA ALIMENTACION
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Régimen 1/min 1100 1100
V Presion carga hPa 1500 1500
E Presion bomba alimentacion bar 8.00 7.70 8.30
V Régimen 1/min 100 100
E Presion bomba alimentacion bar 5.20 4.20 6.20
E KSB/AFB V 12.0
V Régimen 1/min 500 500
V Presion carga hPa 1500 1500
E Presion bomba alimentacion bar 6.40 6.10 6.70
CAUDAL DE REBOSE
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 60 60
V Régimen 1/min 1100 1100
V Temperatura de medicion °C 56 56
V Presion carga hPa 1500 1500
E Caudal de suministro cm3/10s. 125.00 105.55 144.44 Ü Caudal de suministro cm3/10s. 125.00 100.00 150.00 E Caudal de suministro l/h 45.00 38.00 52.00 Ü Caudal de suministro l/h 45.00 36.00 54.00 V Régimen 1/min 500 500 E Caudal de suministro cm3/10s. 80.55 66.66 94.44 Ü Caudal de suministro cm3/10s. 80.55 61.11 100.00 E Caudal de suministro l/h 29.00 24.00 34.00 Ü Caudal de suministro l/h 29.00 22.00 36.00
KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación) AT = fuera de tolerancias (X está activo)
BOSCH Valores de comprobación EP, equipo de inyección diesel Página: 3 Nº del cliente
Nº de combinación 0460424392
DESARROLLO CAUDAL ALIM. Y REG. LIMIT.
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 53 53
V Régimen 1/min 1250 1250
V Temperatura de medicion °C 55 55
V Presion carga hPa 1500 1500
E Caudal de suministro cm3/1000c. 1.50 0.00 3.00 Ü Caudal de suministro cm3/1000c. 1.50 0.00 3.00
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 60 60
V Régimen 1/min 1180 1180
V Temperatura de medicion °C 56 56
V Presion carga hPa 1500 1500
E Caudal de suministro cm3/1000c. 68.00 63.00 73.00 Ü Caudal de suministro cm3/1000c. 68.00 61.00 75.00
V Regimen de calentamiento 1/min 100 100
V Temperatura de salida °C 53 53
V Régimen 1/min 1215 1215
V Temperatura de medicion °C 55 55
V Presion carga hPa 1500
E Caudal de suministro cm3/1000c. 25.00 24.00 26.00 Ü Caudal de suministro cm3/1000c. 25.00 20.00 30.00
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 60 60
V Régimen 1/min 1100 1100
V Temperatura de medicion °C 56 56
V Presion carga hPa 1500 1500
E Caudal de suministro cm3/1000c. 99.00 96.50 101.50 Ü Caudal de suministro cm3/1000c. 99.00 96.00 102.00
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 61 61
V Régimen 1/min 700 700
V Temperatura de medicion °C 57 57
V Presion carga hPa 1500 1500
E Caudal de suministro cm3/1000c. 114.00 113.50 114.50 Ü Caudal de suministro cm3/1000c. 114.00 111.50 116.50
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 61 61
V Régimen 1/min 600 600
V Temperatura de medicion °C 57 57
V Presion carga hPa 450 450
E Caudal de suministro cm3/1000c. 99.00 98.50 99.50 Ü Caudal de suministro cm3/1000c. 99.00 96.00 102.00
V Regimen de calentamiento 1/min 2000 2000
V Temperatura de salida °C 61 61 V Régimen 1/min 500 500 V Temperatura de medicion °C 57 57 E Caudal de suministro cm3/1000c. 87.00 86.50 87.50 Ü Caudal de suministro cm3/1000c. 87.00 84.00 90.00 REGIMEN DE RALENTI
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
V Régimen 1/min 260 260 E Caudal de suministro cm3/1000c. 69.00 63.00 75.00 Ü Caudal de suministro cm3/1000c. 69.00 61.00 77.00 V Régimen 1/min 350 350 E Caudal de suministro cm3/1000c. 23.00 22.50 23.50 Ü Caudal de suministro cm3/1000c. 23.00 15.00 31.00 V Régimen 1/min 500 500 E Caudal de suministro cm3/1000c. 1.50 0.00 3.00 Ü Caudal de suministro cm3/1000c. 1.50 0.00 3.00 PARADA
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
PARADA ELECTR., PALANCA DE AJUSTE DE PLENA CARGA
V Régimen 1/min 350 350
E Caudal de suministro cm3/1000c. 1.50 0.00 3.00 KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación)
AT = fuera de tolerancias (X está activo)
BOSCH Valores de comprobación EP, equipo de inyección diesel Página: 4 Nº del cliente
Nº de combinación 0460424392
KAT Denominacion Unidad Valor teorico min. max. Valores reales AT
Ü Caudal de suministro cm3/1000c. 1.50 0.00 3.00 KAT = Categoría (V = Valores estándar, E = Valor de ajuste, Ü = Valor de verificación)
Repuestos
09/10/2013 12:14:09 p.m.
Producto 0 460 424 392 - Bomba de inyección distribuidora - VE4/12F1100 L 1093
Repuestos
0 460 424 392 - Bomba de inyección distribuidora - VE4/12F1100 L 1093 12:14:09 p.m.
09/10/2013
Item Núm. pedido Información Cantidad Denominación
3 2 460 283 001 A 1 RETEN PARA ARBOLES
7 1 467 030 308 B 1 BOMBA DE ALIMENTACION
9 1 460 134 317 B 1 ANILLO DE APOYO
10 1 463 429 300 B 2 TORNILLO TORX AVELLANADO
12 1 466 100 391 B 1 ARBOL DE ACCIONAMIENTO 13 1 460 023 302 B 1 CHAVETA DE DISCO 15 1 460 056 302 A 2 TOPE 16 1 466 317 301 B 1 RUEDA DE ENGRANAJE 17 2 460 102 001 B 1 ARANDELA DESLIZANTE 20 1 460 232 328 B 1 ANILLO DE RODILLOS 21 2 463 100 002 B 4 PERNO DE COJINETE 22 2 460 300 005 B 4 RODILLO 23 2 460 120 013 B 4 ARANDELA DE FRICCION 24 1 463 103 316 B 1 BULON REGULADOR 25 1 463 120 359 B 1 PASADOR DE SUJECION 26 1 461 310 300 B 1 ESTRIBO DE SUJECION 27 2 460 140 021 B 1 ARANDELA EN CRUZ 29 1 466 110 685 A 1 DISCO DE LEVAS 30 1 461 074 338 A 1 CHAPA CUBREJUNTAS
31 1 463 104 684 B 1 EMBOLO VARIADOR DE AVANCE
32 1 463 218 312 B 1 PIEZA DESLIZANTE
33 1 460 144 302 B 1 ARANDELA DE AJUSTE
34 1 464 618 396 A 1 MUELLE DE COMPRESION
36 1 461 074 338 A 1 CHAPA CUBREJUNTAS
37 1 467 414 514 B 1 ELECTROVALVULA
38 1 463 414 344 B 2 TORNILLO CILINDR. TORX
39 1 461 074 330 B 1 PLACA DE CUBIERTA
40 2 463 414 001 B 2 TORNILLO CILINDR. TORX
41 1 461 074 339 A 1 CHAPA CUBREJUNTAS
Repuestos
0 460 424 392 - Bomba de inyección distribuidora - VE4/12F1100 L 1093 12:14:09 p.m.
09/10/2013
50 1 468 374 020 A 1 CABEZA HIDRAULICA
51 2 460 210 012 A 1 ANILLO TOROIDAL
52 Z 1 SURTIDO DE PIEZAS ARANDELA DE AJUSTE
54 1 460 105 305 A 4 JUNTA
58 2 463 370 036 B 4 RACOR DE EMPALME
60 1 463 414 312 B 2 TORNILLO CILINDR. TORX
66 1 460 210 008 A 1 ANILLO TOROIDAL
67 1 467 135 224 B 1 TOPE PRESION SOBREALIM.
68 1 463 161 878 B 1 EJE DE PALANCA DE MANDO
69 1 200 101 640 B 1 ARANDELA DE AJUSTE
72 1 461 900 496 B 1 PALANCA DE MANDO
75 1 463 315 310 B 1 TUERCA CON COLLAR
88 Z 1 TORNILLO DE REGULACION
92 1 461 015 302 A 1 JUNTA
95 1 461 907 481 B 1 PALANCA DE REGULACION
103 2 916 012 017 B 1 ARANDELA, DIN 433 - 10,5-160 HV
104 1 463 452 313 B 2 TORNILLO CON PIVOTE
105 1 460 105 307 A 2 JUNTA 106 1 464 613 611 A 2 MUELLE DE COMPRESION 107 1 463 300 304 B 1 TUERCA HEXAGONAL 108 1 463 590 311 B 1 EJE DE REGULADOR 109 1 460 210 313 A 1 ANILLO TOROIDAL 110 1 461 030 343 B 1 PLACA DE COMPENSACION, 0,95 MM
111 Z 1 SURTIDO DE PIEZAS ARANDELA DE APOYO
112 1 466 317 319 B 1 CONJUNTO MASAS ROTANTES
114 1 460 100 356 B 1 ARANDELA DE AJUSTE, 1,60 MM
115 1 460 422 324 B 1 MANGUITO DE REGULADOR
116 1 460 508 309 B 1 CAPERUZA DE ESTANQUEIDAD
117 1 463 203 907 B 1 SURTIDO DE PIEZAS TAPON
120 1 463 123 363 B 1 PASADOR DE SUJECION
121 1 464 610 302 B 1 MUELLE DE COMPRESION
Repuestos
0 460 424 392 - Bomba de inyección distribuidora - VE4/12F1100 L 1093 12:14:09 p.m.
09/10/2013
122 1 464 650 411 A 1 MUELLE DE TRACCION
123 2 910 142 207 B 4 TORNILLO HEXAG. INTERIOR, ISO 4762 - M6x35-8.8
129 1 460 210 349 A 1 ANILLO TOROIDAL
130 2 463 452 001 B 1 TAPON ROSCADO
132 2 463 461 001 B 1 TORNILLO DE PURGA DE AIRE
133 1 460 225 081 A 1 ANILLO TOROIDAL
134 1 460 225 082 A 1 ANILLO TOROIDAL
135 1 460 362 023 B 1 VALVULA REGULADORA
136 2 467 413 025 A 1 VALVULA DE DESCARGA
137 2 916 710 607 B 3 JUNTA PLANA, DIN 7603 - A12x15,5-Cu
138 2 463 317 004 B 1 TUERCA CIEGA 140 1 460 591 315 B 1 CAPERUZA PROTECTORA 141 2 410 508 007 B 1 CAPERUZA PROTECTORA 142 1 410 407 004 B 1 VAINA PROTECTORA 200 2 464 633 002 B 1 MUELLE DE COMPRESION 203 1 460 500 307 B 1 PLATILLO DE MUELLE
206 2 915 021 004 B 1 TUERCA HEXAGONAL, DIN 934 - M14x1,5-8-A
207 2 916 699 167 B 1 ARANDELA GROVER, RBLA
207 2 916 699 137 B 1 ARANDELA GROVER, DIN 128 - A14-FSt
209 1 900 508 202 B 1 CAPERUZA PROTECTORA
220 1 464 651 468 A 1 MUELLE CON PATAS
228 1 464 477 302 B 1 CLAVIJA APLANADA
230 1 463 314 306 B 1 TUERCA CON COLLAR
235 1 461 021 353 B 1 PLACA DE APOYO
237 1 463 414 305 B 2 TORNILLO CILINDR. TORX
240 0 330 001 042 B 1 ELECTROIMAN DE TRACCION
242 1 464 477 304 B 1 CLAVIJA APLANADA
243 1 463 314 306 B 1 TUERCA CON COLLAR
245 1 460 105 312 A 1 JUNTA PLANA
246 1 463 350 309 A 1 RACOR CON DOBLE ROSCA
254 2 910 142 203 B 2 TORNILLO HEXAG. INTERIOR, ISO 4762 - M6x25-8.8
Repuestos
0 460 424 392 - Bomba de inyección distribuidora - VE4/12F1100 L 1093 12:14:09 p.m.
09/10/2013
289 1 461 900 692 B 1 PALANCA DE MANDO
289 1 461 900 514 B 1 PALANCA DE MANDO
292 1 463 433 313 B 1 TORNILLO CON ARANDELA
325 1 460 522 328 B 1 PLATILLO DE MUELLE 329 1 460 522 304 B 1 PLATILLO DE MUELLE 336 1 463 386 301 B 1 UNION PURGADORA 339 1 460 558 303 B 1 CAPERUZA PROTECTORA 354 2 911 222 700 A 2 TORNILLO HUECO 355 1 460 105 313 B 4 JUNTA PLANA 367 1 460 793 420 B 1 TUBO DE CONEXION 392 1 460 210 322 A 1 ANILLO TOROIDAL 393 1 463 414 306 B 1 TORNILLO FIJADOR 394 1 461 016 308 B 1 PLACA INTERMEDIA 453 1 460 220 428 B 1 BLOQUE DE MUELLES 454 1 464 610 486 A 1 MUELLE DE COMPRESION 455 1 463 219 304 A 1 CORREDERA DE REGULACION 458 1 464 616 506 A 1 MUELLE DE COMPRESION
459 F 002 D12 791 B 1 BRIDA INTERMEDIA, RBLA
459 1 461 074 353 A 1 BRIDA INTERMEDIA
461 1 463 433 312 B 2 TORNILLO CON ARANDELA
463 1 460 521 303 A 1 EMBOLO
465 2 916 710 602 B 2 JUNTA PLANA, DIN 7603 - A6x10-Cu
471 1 460 505 308 B 1 CAPUCHA DE CIERRE
800 F 000 461 645 B 1 CONJUNTO PIEZAS RECAMBIO, RBLA
800 1 465 134 799 B 1 CONJUNTO PIEZAS RECAMBIO
805 1 467 010 054 A 1 JUEGO DE PIEZAS PESO CENTRIFUGO
808 1 460 591 313 B 1 CAPSULA PRECINTADORA, ROJO
809 2 420 580 005 B 1 CAPSULA PRECINTADORA, ROJO
Repuestos
0 460 424 392 - Bomba de inyección distribuidora - VE4/12F1100 L 1093 12:14:09 p.m.
09/10/2013 Aclaraciones A Piezas de desgaste B Repuesto Z Ningún repuesto 6
