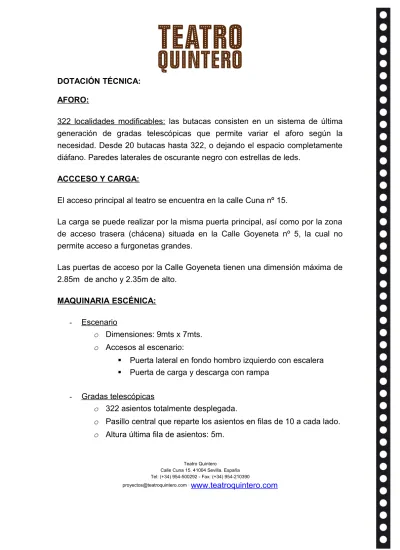

DOTACIÓN TÉCNICA: AFORO:
322 localidades modificables: las butacas consisten en un sistema de última generación de gradas telescópicas que permite variar el aforo según la necesidad. Desde 20 butacas hasta 322, o dejando el espacio completamente diáfano. Paredes laterales de oscurante negro con estrellas de leds.
ACCCESO Y CARGA:
El acceso principal al teatro se encuentra en la calle Cuna nº 15.
La carga se puede realizar por la misma puerta principal, así como por la zona de acceso trasera (chácena) situada en la Calle Goyeneta nº 5, la cual no permite acceso a furgonetas grandes.
Las puertas de acceso por la Calle Goyeneta tienen una dimensión máxima de 2.85m de ancho y 2.35m de alto.
MAQUINARIA ESCÉNICA:
- Escenario
o Dimensiones: 9mts x 7mts.
o Accesos al escenario:
Puerta lateral en fondo hombro izquierdo con escalera
Puerta de carga y descarga con rampa
- Gradas telescópicas
o 322 asientos totalmente desplegada.
o Pasillo central que reparte los asientos en filas de 10 a cada lado.
- Chácena
o Uso compartido entre chácena y vía de evacuación.
o Camerino de cambio rápido con espejo, mesa y sillas.
o Almacén.
o Puerta directa de acceso de carga y descarga a la calle de elementos medianos (para los más grandes usamos la puerta de acceso al teatro).
- Cámara negra
o Bambalinón de terciopelo Coimbra 12 X 1,50 m.
o Arlequines de terciopelo Coimbra de 7,70 X 2,00 m.
o Telón de boca de terciopelo Coimbra en dos patas de 12 X 7,70 m
con sistema manual de apertura.
o 6 patas de terciopelo en oscurante Moltón negro de 1,50 X 6,50 m.
o 3 bambalinas en oscurante negro de 8,60 por 1,50 m.
o Telón de fondo en oscurante Molton Negro.
o Alemana en oscurante negro en ambos hombros
(alemanas y fondo cubiertos por estrellas de leds) - Ciclorama gris de 7m x 6m.
- Caja escénica
o Truss de bilite según plano adjunto
(ver medidas en: TQ01 y TQ lat, página 9 y 10)
- Suelo de Baile
El teatro cuenta con 2 tipos de suelo de baile flamenco canalizados acústicamente:
o 1 suelo de baile de 16 tableros de 2,44 x 1,20 m en negro mate.
MATERIAL DE SONIDO:
La cabina de control de sonido esta situada en la primera planta del teatro, con visibilidad directa con el escenario.
PA: Sistema de amplificación en sala L-ACOUSTICS KIVA-KILO y sistema
subwoofer SB- 188 compuesto por: 12 cajas L-Acoustics KIVA
4 cajas L-Acoustics KILO
4 subwoofer L-Acoustics SB-118
3 amplificadores- procesadores L-Acoustics LA4 2 cajas L-Acoustics 108P de Frontfill
CONTROL DE SONIDO:
1 Consola de mezclas YAMAHA M7CL de 48 canales 1 Reproductor de CD doble STANTON C.501
SISTEMA DE DISTRIBUCIÓN DE AUDIO:
Sistema de distribución de audio digital vía Ethernet RSS ROLAND S-4000 formado por:
Escenario: - 1 Módulo S-4000 de 32 entradas y 8 salidas analógicas - 1 Distribuidor REAC Splitter S-4000 SP.
FOH: -1 Módulo S-4000 de 32 salidas y 8 entradas analógicas -1 Control remoto S-4000R
Control Sonido TV: - 2 módulos S4000 de 32 salidas y 8 entradas analógicas.
MONITORES:
2 monitores Electrovoice SxA 250 auto-amplificados (15”) 2 monitores Genelec 8040
2 monitores Genelec 8020
MICROFONÍA: 2 Neumann KMS 105 4 Neumann KM 184 3 Sennheiser MD 441 U 3 Neumann U87 1 Neumann M147 Tube 2 Sennheiser MKE 40 1 Shure PG 48 3 DPA 4061
6 Cajas de inyección activa 17 Pies de micro
Sistema Inalámbrico UHF SHURE UR4 compuesto por: 4 receptores UR
1 splitter para antenas Shure UA845 2 antenas activas
4 transmisores de petaca UR1
1 transmisor de mano UR2 con cápsula SHURE BETA 87
SISTEMA DE INTERCOMUNICACIÓN:
Sistema de Intercomunicación alámbrico RTS SYSTEMS ZEUS II con 4 petacas distribuidas entre cabina técnica y escenario.
CONTROL SONIDO TV:
1 Consola de mezclas YAMAHA M7CL de 48 canales
2 monitores GENELEC 1032A
2 monitores YAMAHA NS-10
1 Sistema de grabación multipista en disco duro PRO-TOOLS con interface DIGI 002
1 Grabador- reproductor de CD FOSTEX CR500 1 Convertidor APOGEE ROSETTA 800
CONTROL REALIZACIÓN TV:
2 monitores GENELEC 8040
CONTROL VTR TV:
MATERIAL DE ILUMINACIÓN:
La cabina de control de luces esta situada en la primera planta del teatro junto al control de sonido.
12 Recortes EC source four zoom 25º-50º junior de 575w
4 Recortes ETC source four zoom 25º-50º de 750w con portagobo 3 Recortes ADB DS 201 15º-32º de 2Kw con iris y portagobo 1 Recorte ETC source four 15º-32º de 750w
6 PC´s Eurolite Theatre de 2Kw 1 PC ADB C203S de 2Kw 3 PC´s ADB C51 de 500w
3 Fresnel Desisti Leonardo 310 de 1Kw 5 Fresnel ARRI 1Kw
1 Fresnel Lee Colortran de 1200w 5 Fresnel ARRI de 2Kw
1 Fresnel Lee Colortran de 2Kw 1 Fresnel Lee Colortran de 5Kw 3 Fresnel ADB F51 de 500w 3 Fresnel Coemar de 500w 26 Par 64 CP 62
14 Multipar de 575w con 14 lentes nº5, 10 lentes nº2 y 7 lentes nº1 12 Panoramas asimétricos 6 Cegadoras 2 Svobodas 4 Strobos 4 Estructuras de calle de 1,80mts 2 Trípodes de 2,5mts
1 Control de luces Strand Palette
1 Máquina de humo tipo niebla Tourhazer 1 Máquina de humo a chorro
1 Cañón de seguimiento Robert Juliat Korrigan 1200w 1 Cañón de seguimiento PANI 1200 HMV
30 canales de 2,5kw en escenario
60 canales de 5kw repartidos entre escenario y sala 20 líneas dmx repartidas entre sala y escenario (5 pins) 2 Splitter dmx
Plataforma elevadora unipersonal UC Lift por batería
o Altura de trabajo 10 m.
o Peso máximo de carga: 125 kg.
PERSONAL TÉCNICO: 1 técnico de sonido 1 técnico de iluminación 1 técnico de maquinaria PERSONAL AUXILIAR: Taquilla (1 persona) Conserje Azafata CAMERINOS:
Situados en la primera planta y NO cuentan con acceso directo al escenario.
Por ello, a petición de la Compañía, disponemos de un camerino de cambio
rápido cerrado cercano al escenario.
3 camerinos triples equipados con sillón, silla, mesa, espejo y WC. 1 camerino VIP para 2 personas, con WC y ducha.
PLANTA BAJA (Hall de entrada, ambigú y teatro): ESCENARIO GRADAS Ambigú Hall de entrada ENTRADA PRINCIPAL Calle Cuna nº 15 Calle Goyeneta nº 5
PLANTA PRIMERA (Camerinos): a cabina técnica Camerino VIP +WC +ducha Sala de maquillaje Sala de catering Sala de edición Sala de montaje Camerino 3 +WC Camerino 2 +WC Camerino 1 +WC Ascensor
Control TV
DOTACIÓN ADICIONAL, SEGÚN ACUERDO DE NECESIDADES FIRMADO CON EL TEATRO:
Cafetería abierta al público
Sala de sastrería (sin personal)
Sala de maquillaje para 4 personas (sin material)
Control de realización de TV
Control de sonido de TV
Control de iluminación de TV
Salas de edición y postproducción
Oficinas de producción
Salas de reuniones
Instalación contra incendios
Plan de evacuación de emergencia
Línea telefónica
Internet
Fax
