Turismo Hidroeléctrico
Embalse de Gabriel y Galán
Fuente: Valdeobispo

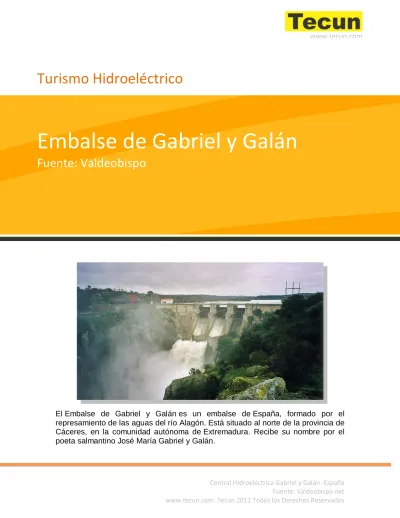

El Embalse de Gabriel y Galán es un embalse de España, formado por el represamiento de las aguas del río Alagón. Está situado al norte de la provincia de Cáceres, en la comunidad autónoma de Extremadura. Recibe su nombre por el poeta salmantino José María Gabriel y Galán.
www.tecun.com
PROPIETARIO: pertenece al Estado, siendo gestionada por la Confederación Hidrográfica del Tajo.
TIPO DE PRESA: es de tipo gravedad de planta curva y tiene 135 m de larga por 6,80 m de ancha en el puente. Éste se encuentra a 4 m sobre el nivel del agua del pantano (312 msnm) y a 5 m del fondo del embalse. Está construida íntegramente de hormigón armado y sus cimientos se meten en el fondo rocoso 6 m de profundidad.
GALERIAS INTERNAS: como la mayoría de las presas de hormigón, la del Pantano de Valdeobispo no es maciza sino que dispone de un conjunto de galerías internas que comunican diferentes partes de la construcción para llevar a cabo trabajos de mantenimiento o de control. Se puede acceder a las mismas desde el puente disponiéndose de un ascensor que recorre las distintas plantas y de escaleras dispuestas a tal efecto. Los túneles tienen 2,10 metros de alto y entre 1,20 y 1,50 metros de ancho. La central hidroeléctrica dispone además de un acceso propio por una carretera que parte próxima a la estación de transformación eléctrica de la
www.tecun.com
ALIVIADERO: nuestra presa dispone de un único aliviadero para evacuación de avenidas con tres vanos que se cierran con una compuerta cada uno de ellos y un
vertedero tras cada una de ellas. Su capacidad total de evacuación de 3.000 m3/s.
Cada una de las compuertas que cierran los vanos tiene unas dimensiones de 14,50 m de ancho por 10 de alto y se accionan mecánicamente con un motor eléctrico o manualmente en caso de falta de suministro eléctrico.
DESAGÜE DE FONDO: se trata de un conducto inclinado de 1,30 metros de diámetro y casi 70 de longitud dispuesto a través de la presa próximo a la margen izquierda para no interferir con los grupos electrógenos. Lo cierran dos compuertas seguidas, de modo que cuando se abre la primera para su mantenimiento la segunda debe estar cerrada y viceversa. Estas compuertas se accionan mecánicamente desde una cámara en el interior de la Presa con un motor eléctrico o manual en caso de contingencia. Para evitar que los lodos del fondo del pantano obstruyan el desagüe o impidan el buen funcionamiento de las compuertas, se dispone de un sistema desentarquinador que inyecta agua a presión sobre los mismos. De igual modo dispone de una rejilla en su entrada para que cuerpos en suspensión no entren en túnel y puedan ocasionar mal funcionamiento. Su
capacidad de evacuación de aguas es de 24,3 m3/s (24.300 litros por segundo) y
en caso de apertura el Pantano se quedaría con tan solo 7,45 m de profundidad de agua.
www.tecun.com
CENTRAL HIDROELÉCTRICA: son dos las tomas de agua para la central de generación hidroeléctrica, una en cada pila central de la presa, rectangulares, de 5 m de alto por 2,50 m de ancho, a 18 m de profundidad y cerrada cada una de ellas por una compuerta que conduce a un tubo circular de 3,60 m de diámetro que lleva el agua hasta su turbina correspondiente. Cada toma está protegida por una rejilla semicircular que evita la entrada de elementos en suspensión que puedan dañar la turbina. La capacidad máxima de
desagüe es de 50 m3/s (50.000 litros por segundo) a través de cada una de ellas.
La potencia de los dos generadores es de 20 MW cada uno y giran, como curiosidad, a 230 rpm. Dado que la generación hidroeléctrica es una prioridad secundaria en nuestro Pantano solamente entran en funcionamiento las turbinas cuando hay excedentes de agua y por motivos de regulación de cuenca hay que liberar caudal de los embalses del río Alagón y afluentes aprovechándose entonces el salto de agua para la obtención de energía eléctrica. Se puede acceder a las instalaciones mediante el ascensor o las escaleras que comunican los diferentes niveles de la presa o bien mediante un túnel de 200 m de longitud en la margen izquierda del río al que se accede por carretera.
TOMA DE AGUA PARA RIEGOS: se encuentra en el extremo lateral derecho de la presa protegido por una regilla semicircular. Entre los 47 m de nivel de agua (máximo del Pantano) y los 44 m el Embalse puede proporcionar agua para riego, pero por debajo de esta cota no entra agua en la toma del canal. En la práctica esto no ocurre porque en las cabeceras del río Alagón y el Cáparra los embalses de Gabriel y Galán y el del Ambroz sueltan agua en fución de las demandas de riego de nuestro Pantano de modo que el nivel del mismo se mantiene constante con oscilaciones dentro de los márgenes marcados. Para salvar la contingencia de un período seco demasiado largo que pudiese bajar el nivel del pantano por debajo de su cota mínima de explotación (los 44 metros) la Presa dispone de un conjunto de bombas que elevan el agua hasta el canal para no perder su capacidad de riego. El bocal de entrada dispone de una rejilla cilíndrica que evita la entrada de desechos que pudieran entorpecer su normal funcionamiento y se divide en dos vanos cerrados de 3 m de alto por otros 3 m de ancho cada uno. Cada vano está regulado por dos compuertas, siendo una de seguridad para
www.tecun.com
CANALES DE RIEGO: están operativos durante la temporada de marzo a octubre. Una vez que atraviesa la Presa el canal de riegos se ensancha hasta alcanzar su dimensión máxima que es la zona donde se encuentran emplazados una batería de 22 módulos que se utilizaban para regular el aforo del canal desde
0 hasta 42 m3/s (42.000 litros por segundo) abriendo o cerrando algunos de ellos.
Posteriormente se construyó un aforador tipo Venturi contiguo a la batería de módulos que mediante un sistema de sensores transmite información acerca del nivel del canal y que de forma automática regula la apertura de la compuerta en la
Presa para permitir un caudal constante de hasta 43 m3/s (43.000 litros por
segundo). Posteriormente la batería de módulos no ha vuelto a ser utilizada como elemento regulador del volumen de agua para riego. Aguas abajo se vuelve a estrechar el canal para pasar por un túnel y kilómetros más adelante se divide en
dos ramales, el de la margen izquierda (Valdeobispo) con 23 m3/s (23.000 litros
por segundo) de caudal que atraviesa el río sobre un acueducto, y el de la margen
derecha (Montehermoso) con 20 m3/s (20.000 litros por segundo) de aforo. Ambos
ramales se dividen a su vez en multitud de canales secundarios y acequias para permitir el aporte de agua de boca a distintas poblaciones y el riego de unas 40.000 hectáreas de terreno.
