APPLICATIONS
1-800-221-0932 metraonline.com

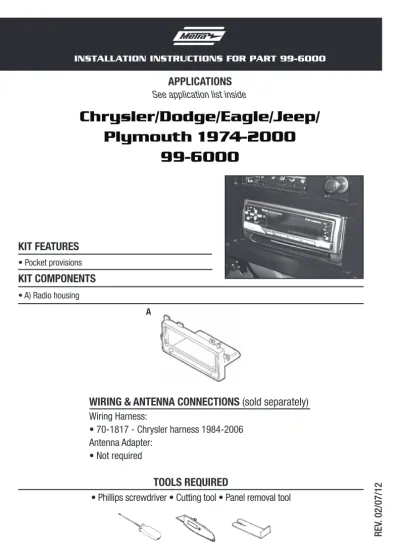

INSTALLATION INSTRUCTIONS FOR PART 99-6000
REV
. 02/07/12
WIRING & ANTENNA CONNECTIONS (sold separately) Wiring Harness:
• 70-1817 - Chrysler harness 1984-2006 Antenna Adapter:
• Not required
• Phillips screwdriver • Cutting tool • Panel removal tool TOOLS REQUIRED • A) Radio housing KIT FEATURES KIT COMPONENTS A • Pocket provisions
Chrysler/Dodge/Eagle/Jeep/
Plymouth 1974-2000
99-6000
See application list inside99-6000
Applications
CAUTION: Metra recommends disconnecting the negative battery terminal before beginning any installation. All accessories, switches, and especially air bag indicator lights must be plugged in before reconnecting the battery or cycling the ignition.
Note: Refer to the instructions included with the aftermarket radio.
Chrysler Cirrus 1995-2000 Concorde 1993-1997 Cordoba 1975-1978 Cordoba 1979-1983 E-Class 1983-1984 Fifth Avenue 1990-1994 Imperial 1982-1983 Imperial 1990-1993 Laser 1984-1985 LeBaron 1976-1981 LeBaron 1982-1985 LeBaron 1986-1995 LeBaron GTS 1985-1995 LHS 1993-1998 Newport 1980-1981 New Yorker 1980-1981 New Yorker 1983-1987 New Yorker 1988-1996 Prowler 1997-1902 Sebring 1995-2000 Sebring (conv) 1996-2000 Town & Country 1990-1995 Town & Country 1996-2000
Dodge Aries 1981-1989 Aspen 1976-1980 Avenger 1995-2000 Caravan 1984-1990 Caravan 1991-1995 Dodge (continued) Caravan 1996-2000 Charger 1974-1978 Charger 1983-1987 Dakota 1987-1996 Dakota 1997-2000 Daytona 1984-1989 Daytona 1990-1993 Diplomat 1976-1989 Durango 1997-2000 Dynasty 1988-1993 Intrepid 1993-1997 Lancer 1986-1989 Magnum XE 1978-1979 Mirada 1979-1983 Neon 1994-1999 Omni 1978-1982 Pickup 1974-1980 Pickup 1981-1993 Ram 1994-2000 Ramcharger 1974-1980 Ramcharger 1981-1993 Rampage 1978-1982 Shadow 1987-1994 Spirit 1989-1995 St Regis 1979-1981 Stratus 1995-2000 Van 1978-2002 024 1978-1982 400 1982-1983 600 1983-1987 Eagle Vision 1993-1997 Jeep Cherokee 1997-2001 Grand Cherokee 1993-1995 Grand Cherokee 1996-1998 Wrangler 1997-2002 Plymouth Acclaim 1989-1995 Breeze 1996-1999 Caravelle 1985-1988 Fury 1975-1978 Gran Fury 1975-1985 Horizon 1978-1982 Horizon 1984-1990 Neon 1994-1999 Reliant 1981-1989 Scamp 1983-1984 Sundance 1987-1994 TC3 1978-1982 Trailduster 1974-1980 Trailduster 1981 Turismo 1983-1987 Van 1978-1997 Volare 1976-1980 Voyager 1984-1990 Voyager 1991-1995 Voyager 1996-2000 KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by enrolling in the most recognized and respected mobile electronics school in our industry. Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow.
Metra recommends MECP certified technicians
Table of Contents
Dash Disassembly- Chrysler/Dodge/Eagle/Jeep/Plymouth (except Grand Cherokee 1993-1995, Cirrus, Stratus, Sebring, Sebring convertible, and Avenger) ... 4 - Chrysler Cirrus 1995-2000, Sebring (convertible) 1996-2000, Dodge Stratus 1995-2000, Plymouth Breeze 1996-1999 ... 5 - Chrysler Sebring 1995-2000, Dodge Avenger 1995-2000 ... 4 - Jeep Grand Cherokee 1993-1995 ... 5
Kit Assembly
- DIN head unit provision ... 6
3
99-6000
NOTE: This kit has been specially designed with support ribs to insure structural integrity during shipping. Please cut and remove these ribs from the radio opening before beginning your installation.
For individual dash disassemblies please call Metra’s Technical Support line at 1-800-221-0932.
4
Dash Disassembly 99-6000
Chrysler/Dodge/Eagle/Jeep/Plymouth
(except Grand Cherokee 1993-1995,
Cirrus, Stratus, Sebring, Sebring
convertible, and Avenger)
1. Cut and remove all mounting tabs on the radio housing EXCEPT the shaded tabs. (Figure A)
2. Cut and remove the lower locating pin on tab “A”. (Figure A)
Note: It may be necessary to trim tabs “B” for some applications.
Continue to kit assembly
(Figure A)
Chrysler Sebring/Dodge Avenger
1995-2000
1. Cut and remove all mounting tabs on the radio housing EXCEPT the shaded tabs. (Figure A)
Continue to kit assembly
Chrysler Cirrus 1995-2000, Sebring
(convertible) 1996-2000,
Dodge Stratus 1995-2000, Plymouth
Breeze 1996-1999
1. Cut and remove all mounting tabs on the radio housing EXCEPT the shaded tabs. (Figure A)
2. Cut and remove the upper locating pin on tab “A”. (Figure A)
Continue to kit assembly
(Figure A)
5
Dash Disassembly 99-6000
Jeep Grand Cherokee
1993-1995
1. Cut and remove all mounting tabs onthe radio housing EXCEPT the shaded tabs. (Figure A)
2. Cut tab “A” along the scored line and remove the bottom portion of the tab. (Figure A)
Continue to kit assembly
Kit Assembly 99-6000
6
DIN head unit provision
1. Slide the DIN cage into the kit andsecure by bending the metal locking tabs down. (Figure A)
2. Slide the aftermarket head unit into the cage until secure.
3. Locate the factory wiring harness in the dash. Metra recommends using the proper mating adapter from Metra or AXXESS.
4. Re-connect the battery terminal and test the unit for proper operation. 5. Mount the head unit/kit assembly to the
sub-dash with those screws previously removed in Step 1. (Figure B)
6. Reassemble dash in reverse order of disassembly.
(Figure A)
