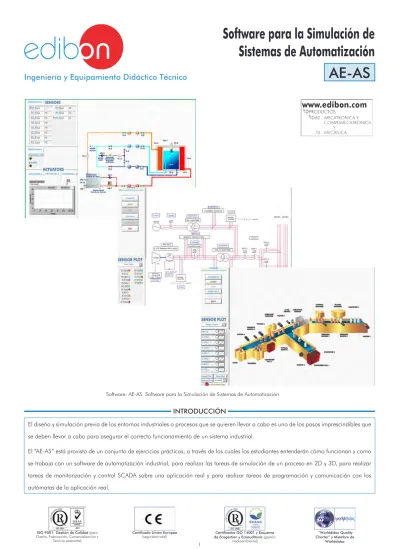

Software para la Simulación de
Sistemas de Automatización
AE-AS
Ingeniería y Equipamiento Didáctico Técnico
ISO 9001: Gestión de Calidad (para Diseño, Fabricación, Comercialización y
Servicio postventa)
Certificado Unión Europea
(seguridad total) de Ecogestión y Ecoauditoría (gestión Certificados ISO 14001 y Esquema medioambiental)
”Worlddidac Quality Charter” y Miembro de
Worlddidac
Software: AE-AS. Software para la Simulación de Sistemas de Automatización
El diseño y simulación previa de los entornos industriales o procesos que se quieren llevar a cabo es uno de los pasos imprescindibles que se deben llevar a cabo para asegurar el correcto funcionamiento de un sistema industrial.
El “AE-AS” está provisto de un conjunto de ejercicios prácticos, a través de los cuales los estudiantes entenderán cómo funcionan y como se trabaja con un software de automatización industrial, para realizar las tareas de simulación de un proceso en 2D y 3D, para realizar tareas de monitorización y control SCADA sobre una aplicación real y para realizar tareas de programación y comunicación con los autómatas de la aplicación real.
www.edibon.com 2
El “AE-AS” es un software diseñado para realizar las siguientes tareas: simulación 2D y 3D de un sistema de automatización real, realizar tareas de control, supervisión y adquisición de datos (SCADA) con un sistema de automatización real a través de la comunicación mediante protocolo OPC y realizar tareas de programación de autómatas directamente desde el software.
El “AE-AS” diseñado por EDIBON permite al usuario aprender los conceptos básicos de un software de automatización industrial que realice funciones de control SCADA, programación de autómatas, de simulación de sistemas de automatización en 2D y 3D, configuración de las propiedades de los componentes neumáticos, hidráulicos, etc. sin necesidad de tener un conocimiento previo o experiencia.
DESCRIPCIÓN GENERAL
El “AE-AS” incluye:
Simulaciones de sistemas en 2D y 3D.
Velocidad de simulación configurable mediante los modos “simulación normal”, “simulación en cámara lenta”, “simulación paso-a-paso” y “pausa”.
Incluye un editor 3D para importar piezas realizadas en formatos compatibles con la mayoría de los programas de diseño 3D (3D Studio, Solid Edge, CATIA, Solid works, etc). Capacidad de generar las animaciones 2D y 3D asociadas a los resultados de la simulación sobre la que se esté trabajando.
Posibilidad del diseño de aplicaciones de supervisión de sistemas.
Permite recrear y simular los siguientes sistemas y sincronizar todos los tipos de simulación que incluye el software:
• Hidráulica y electrohidráulica: con una amplia biblioteca de componentes hidráulicos y electrohidráulicos con su símbolo normalizado.
• Neumática y electroneumática: con una completa biblioteca de los componentes neumáticos, electroneumáticos y de lógica neumática. El software permite modificar los parámetros más importantes de cada componente hidráulico y neumático, como son: curvas de
eficiencia, cargas externas, fugas, viscosidad, características térmicas etc.
• Electrónica digital: contiene una amplia biblioteca de componentes electrónicos estándar (puertas lógicas, amplificadores, transistores, displays, multiplexores, etc).
• Electrónica unifilar: La biblioteca incluida permite crear diagramas para todos los niveles de voltaje unifilar normalmente usadas en redes de generación de potencia, transporte y distribución.
• Electrotecnia: La biblioteca de electrotecnia contiene gran cantidad de componentes para crear circuitos eléctricos sencillos y complejos. Los modelos de los componentes incluidos son genéricos y reales de
varios fabricantes.
Todas las bibliotecas incluyen el componente junto al símbolo normalizado del mismo.
Permite programar en los siguientes lenguajes:
• GRAFCET: permite etapas encapsuladas para una mejor organización de las estructuras de control programadas.
• Diagrama de Bloques: los bloques incluidos están predefinidos pero pueden ser totalmente configurables por el usuario.
• Ladder: incluye 3 bibliotecas para programar autómatas de 3 fabricantes diferentes, las cuales permiten la programación directa al PLC. También permite crear y simular el programa del PLC dentro del sistema automatizado que esté simulando el software.
• Lógica digital: con una extensa librería de puertas lógicas y de componentes configurables por el usuario.
• Bloques de función con texto estructurado configurable.
Permite la programación directa en los PLCs de 3 fabricantes diferentes, de los programas simulados en el software.
Permite supervisar, controlar y simular el proceso de fabricación de cada estación y del conjunto completo mediante un sistema SCADA abierto (se permite la modificación, optimización y
desarrollo de otros proyectos con base al sistema SCADA suministrado). Permite al usuario simular, supervisar y controlar un proceso real desde el computador.
El sistema SCADA incluido está estructurado por pantallas ramificadas, desde la pantalla SCADA principal se accede a los sistemas SCADA de cada estación que componen la unidad.
Cada una de las pantallas SCADA contienen un panel de control con los botones de “Start” y “Stop”, un conmutador “Manual/ automático”, botón de “reset” y botón de “Paro de emergencia”. Además contienen un visualizador de alarmas generadas en cada una de las estaciones (mensajes de error, mensajes de falta de piezas, etc.)
Sinótico de las señales que indican el estado actual del estado productivo en cada estación, indicado cada uno de los movimientos en tiempo real desde el computador.
Posibilidad de controlar todas las variables del sistema completo y de cada estación remotamente desde el computador en tiempo real, sin limitación de tiempo. Permite al acceso a las variables del PLC, a la libreria de los componentes (neumáticos, hidráulicos, etc.). Ventanas independientes para los modelos 3D y para el panel de control.
La comunicación con los diferentes PLCs de la unidad se realiza a través del protocolo OPC.
Incluye la simulación 3D del sistema de automatización con el panel de control y la visualización de las alarmas generadas por el sistema.
Manuales:
Este equipo se suministra con los siguientes manuales: Manual de Prácticas, Manuales de Simulación del Sistema en 2D y 3D, Manual de Simulación del Sistema de Automatización, Manuales de Referencia del Lenguaje y del Entorno del Software y Manual de Programación de la Aplicación.
ESPECIFICACIONES
- Computador (PC).
EJERCICIOS Y POSIBILIDADES PRÁCTICAS
SERVICIOS REQUERIDOS
1.- Introducción a los software de automatización industrial. 2.- Simulación de elementos neumáticos.
3.- Simulación de elementos hidráulicos. 4.- Simulación de elementos eléctricos. 5.- Simulación de elementos electroneumáticos.
6.- Simulación de elementos electrohidráulicos. 7.- Conexión a un PLC mediante protocolo OPC.
8.- Programación de un PLC desde el software de automatización industrial.
www.edibon.com 4
AE-AS/ICAI. Software de Enseñanza Asistida desde Computador de Modo Interactivo:
Características innovadoras:
Gestión de base de datos de usuarios.
Administración y asignación de grupos de trabajo, tares y sesiones de formación.
Creación e integración de ejercicios prácticos y recursos multimedia.
Diseño a medida de métodos de evaluación. Creación y asignación de fórmulas y ecuaciones. Motor de resolución de sistemas de ecuaciones. Contenidos actualizables.
Generación de informes, monitorización de la evolución del usuario y estadísticas.
ETTE. Paquete de Programa EDIBON para Test de Formación y Examen - Pan-talla Principal con Preguntas de Resultado Numérico
ERS. Paquete de Programa EDIBON de Resultados y Estadísti-cas - Histograma de Resultados del Alumno ECAL. Paquete de Programa EDIBON de Cálculo -
Pan-talla del Editor de Fórmulas
-ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor).
ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.
No hay conexión física entre el equipo y el computador (PC), este completo paquete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM-SOF) totalmente integrado con el Software del Alumno
(Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.
Software del Instructor
ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)
Opcional
C/ Del Agua, 14. Polígono Industrial San José de Valderas. 28918 LEGANÉS. (Madrid). ESPAÑA.
Tl.: 34-91-6199363 FAX: 34-91-6198647
E-mail: [email protected] WEB site: www.edibon.com
*
Edición:
Fecha: Octubre/2016
Especificaciones sujetas a cambio sin previo aviso, debido a la conveniencia de mejoras del producto. REPRESENTANTE:
Opcional
Características innovadoras:
Acceso y autorregistro del alumno.
Comprobación de tareas existentes y monitorización.
Contenidos por defecto y tareas programadas disponibles para su uso desde la primera sesión.
Realización de ejercicios prácticos siguiendo el manual facilitado por EDIBON.
Métodos de evaluación para poner a prueba sus conocimientos y su evolución.
Autocorrección de los tests.
Realización de cálculos y gráficas.
Motor de resolución de sistemas de ecuaciones.
Informes imprimibles y seguimiento del progreso del usuario. Recursos multimedia auxiliares.
-ESL-SOF. Software de Formación de EDIBON (Software del Alumno).
ESL-SOF es la aplicación dirigida a los alumnos que les ayuda a comprender conceptos teóricos mediante ejercicios prácticos y pone a prueba su conocimiento y evolución mediante la realización de tests y cálculos, además de los recursos multimedia. EDIBON proporciona tareas planificadas por defecto y un grupo de trabajo abierto para que los alumnos comiencen a trabajar desde la primera sesión. Los informes y estadísticas disponibles permiten conocer su evolución en cualquier momento, así como las explicaciones de cada ejercicio para reforzar los conocimientos técnicos adquiridos en la teoría.
Software del Alumno
ERS. Paquete de Programa EDIBON de Resultados y Estadísticas - Explicación de una pregunta
ECAL. Pantalla Principal del Paquete de Programa EDIBON de Cálculo
EPE. Pantalla Principal del Paquete de Programa EDIBON de Ejercicios Prácticos
ESL-SOF. Pantalla Principal del Software de Formación de EDI-BON (Software del Alumno)
ED01/16
