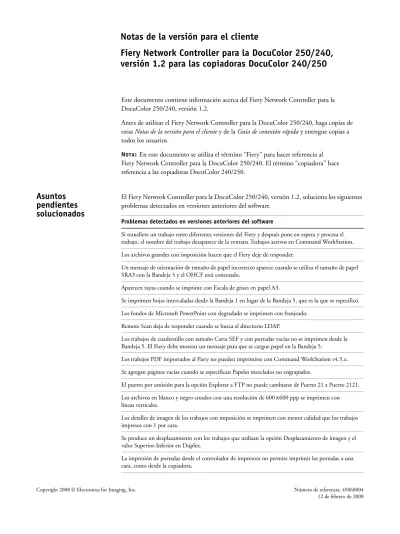

versión 1.2 para las copiadoras DocuColor 240/250
Número de referencia: 45068004 12 de febrero de 2008 Copyright 2008 © Electronics for Imaging, Inc.
Este documento contiene información acerca del Fiery Network Controller para la DocuColor 250/240, versión 1.2.
Antes de utilizar el Fiery Network Controller para la DocuColor 250/240, haga copias de estas Notas de la versión para el cliente y de la Guía de conexión rápida y entregue copias a todos los usuarios.
NOTA: En este documento se utiliza el término “Fiery” para hacer referencia al
Fiery Network Controller para la DocuColor 250/240. El término “copiadora” hace referencia a las copiadoras DocuColor 240/250.
Asuntos
pendientes
solucionados
El Fiery Network Controller para la DocuColor 250/240, versión 1.2, soluciona los siguientes problemas detectados en versiones anteriores del software.
Problemas detectados en versiones anteriores del software
Si transfiere un trabajo entre diferentes versiones del Fiery y después pone en espera y procesa el trabajo, el nombre del trabajo desaparece de la ventana Trabajos activos en Command WorkStation. Los archivos grandes con imposición hacen que el Fiery deje de responder.
Un mensaje de orientación de tamaño de papel incorrecto aparece cuando se utiliza el tamaño de papel SRA3 con la Bandeja 5 y el OHCF está conectado.
Aparecen rayas cuando se imprime con Escala de grises en papel A3.
Se imprimen hojas intercaladas desde la Bandeja 1 en lugar de la Bandeja 5, que es la que se especificó. Los fondos de Microsoft PowerPoint con degradado se imprimen con franjeado.
Remote Scan deja de responder cuando se busca el directorio LDAP.
Los trabajos de cuadernillo con tamaño Carta SEF y con portadas vacías no se imprimen desde la Bandeja 5. El Fiery debe mostrar un mensaje para que se cargue papel en la Bandeja 5.
Los trabajos PDF importados al Fiery no pueden imprimirse con Command WorkStation v4.5.x. Se agregan páginas vacías cuando se especifican Papeles mezclados no engrapados.
El puerto por omisión para la opción Explorar a FTP no puede cambiarse de Puerto 21 a Puerto 2121. Los archivos en blanco y negro creados con una resolución de 600 x 600 ppp se imprimen con líneas verticales.
Los detalles de imagen de los trabajos con imposición se imprimen con menor calidad que los trabajos impresos con 1 por cara.
Se produce un desplazamiento con los trabajos que utilizan la opción Desplazamiento de imagen y el valor Superior-Inferior en Dúplex.
La impresión de portadas desde el controlador de impresora no permite imprimir las portadas a una cara, como desde la copiadora.
Se produce franjeado cuando se imprimen imágenes exploradas con el valor 600 ppp y Texto/gráficos en negro.
Se requiere un nuevo reloj de sistema para la nueva planificación de horario de verano.
Los documentos no finalizan la impresión cuando la copiadora está conectada a un Fiery con 256 MB de RAM.
Los archivos dúplex de 12 x18 hacen que el Fiery deje de responder durante el procesamiento del archivo.
Los trabajos con páginas personalizadas no se imprimen cuando el papel personalizado se encuentra en las Bandejas 1,2 ó 6.
Si mueve las imágenes de un trabajo en Adobe InDesign, aparecen efectos no deseados en la salida impresa.
Los archivos InDesign 4.0 del cliente hacen que el Fiery deje de responder durante el procesamiento de los archivos.
Se imprimen líneas blancas en las imágenes cuando está seleccionado Escala de grises. Los archivos del cliente se imprimen con tipos incorrectos lo que genera una salida ilegible. La combinación de documentos en color y escala de grises mediante la Presentación preliminar de Command WorkStation impide que el trabajo se imprima y puede causar que el Fiery deje de responder.
Las imágenes aparecen dañadas en los archivos del cliente cuando el archivo se imprime boca arriba, pero no cuando se imprime boca abajo.
La función Borrado seguro requiere varias mejoras.
Las direcciones y los trabajos que contienen tipos no Roman o caracteres no alfabéticos no se imprimen correctamente. Los caracteres erróneos se sustituyen.
La impresión de un trabajo de FreeForm con DocuColor 250 v1.1 y 256 MB de memoria hace que el Fiery deje de responder sin procesar el trabajo.
Las páginas en blanco y negro de un trabajo de FreeForm se contabilizan como páginas en color en el Registro de trabajos.
La función Explorar a correo electrónico provoca algunos fallos en la copiadora. El Fiery deja de responder después de imprimir 1000 páginas dúplex manual.
Si un trabajo se imprime con la opción Combinar separaciones, se pierden algunas imágenes BMP y TIFF.
El cálculo de tinte de los colores planos crea un desplazamiento de matiz no deseable en los degradados de colores planos.
No se suministran los perfiles y los conjuntos de calibración para los tipos de papel Grueso 1 y Recubierto 2.
Software del
sistema
Instalación del software del sistema
Si instala el software del sistema desde una computadora cliente a través de la red y la instalación no funciona debido a que se supera el plazo de espera de la conexión, salga de todas las aplicaciones y deshabilite el software de protección antivirus o los bloqueadores de elementos emergentes de la computadora cliente.
Si instala el software del sistema desde una computadora cliente que ejecuta Windows Vista, es posible que aparezcan mensajes de seguridad de Vista. Haga clic en Aceptar para continuar con la instalación.
En contra a lo indicado en Instalación o actualización del software del sistema del Fiery. puede reinstalar la nueva versión del software del sistema Fiery mediante Instalación de red si necesita reinstalar el software del sistema para tareas de servicio técnico o de resolución de problemas.
La actualización del software del sistema mediante Instalación de red será correcta si la red corporativa no permite la instalación remota. Si el error persiste después de reintentar la instalación varias veces, póngase en contacto con un técnico de servicio autorizado y pida al técnico que realice una Direct Installation (Instalación directa) en el Fiery.
Después de instalar, actualizar o reinstalar software
Después de instalar, actualizar o reinstalar el software del sistema, debe rearrancar el Fiery. Retardo de rearranque
Pasan aproximadamente 4 minutos hasta que el Fiery se rearranca e imprime la página de inicio.
Si utiliza la función Explorar a correo electrónico en Remote Scan e intenta buscar un directorio LDAP, Remote Scan deja de responder.
La calibración de ColorCal provoca un desplazamiento mayor en la salida de color.
Si imprime a una copiadora que tiene instaladas tanto la Bandeja 5 (especial) como la Bandeja 6 (extra grande) e imprime dos trabajos seguidos (un trabajo SRA3 y un trabajo A4) desde la Bandeja 5, el trabajo SRA3 se imprime parcialmente y a continuación genera un mensaje solicitando papel SRA3. Debe cancelar el trabajo SRA3 y a continuación el trabajo A4 se imprime correctamente.
Si añade una imposición a un trabajo PDF grande (de aproximadamente 33 MB) e imprime con el valor Óptima en la opción Calidad de imagen, el trabajo puede quedarse indefinidamente en un estado de procesamiento debido a las limitaciones de la memoria.
Si imprime un trabajo de cuadernillo con una portada en papel Grueso (papel de portada de 176 g/m2) impresa desde la Bandeja 5, se produce un atasco del papel de portada durante la impresión. Si imprime un trabajo PDF grande como un cuadernillo con plegado y engrapado, el trabajo no se imprime y permanece en el estado de procesamiento.
Compatibilidad con
sistema operativo
Compatibilidad del sistema operativo en las estaciones de trabajo cliente
Además de los sistemas operativos admitidos que se indican en Bienvenida, ahora también se admiten los siguientes sistemas operativos: Mac basado en Intel, Windows XP (64 bits) y Windows Vista (32 y 64 bits).
Mac basado en Intel Requisitos del sistema • G3 a 800 MHz
• 500 MB de memoria RAM
• Al menos 80 MB de espacio de disco duro para la instalación (se recomiendan 500 MB para la escritura de presentaciones preliminares completas de archivos de trama y el manejo de archivos PostScript y PDF de gran tamaño).
• Como mínimo una resolución de monitor de 1024 x 768 Navegador admitido
• Safari 1.2
NOTA: El Mac basado en Intel sólo admite Mac OS 10.4.x o superior. Windows XP (64 bits) y Windows Vista (32 y 64 bits). Requisitos del sistema
• Un PC con un procesador Pentium III o posterior (1,0 GHz o más rápido) para su uso con el sistema operativo Windows
• Como mínimo 256 MB de RAM para imprimir y para el funcionamiento de las utilidades (se recomiendan 512 MB)
• Como mínimo 200 MB de espacio en la unidad de disco duro para la instalación de las diferentes aplicaciones cliente (se recomiendan 500 MB para el funcionamiento) • Una resolución de monitor de como mínimo 1024 x 768.
Navegadores admitidos
• Microsoft Internet Explorer 7.x • Mozilla Firefox 1.5 y posterior.
Utilidades cliente
Las Utilidades de EFI (Command WorkStation, Fiery Remote Scan y ColorWise Pro Tools) se admiten totalmente en los sistemas operativos Windows XP (64-bit) y Windows Vista (32- y 64-bit).
Para obtener información acerca de sistemas operativos anteriores y sus requisitos de sistema, consulte Bienvenida.
Compatibilidad con sistemas operativos anteriores
Ya no se admiten Windows 98/Me, Windows NT 4.0 y Mac OS 9.
CD de software del
usuario
Archivos de color para las lenguas escandinavas
Los archivos de color siguientes no están incluidos para las lenguas escandinavas (noruego, finlandés, sueco y danés):
Archivos de color en inglés para Windows • CMYK.PS • PANTONE.PS • RGB_01.DOC • RGB_02.PPT • Custom21.ps • Custom34.ps • Stand21.ps • Stand34.ps
Archivos de color en inglés para Mac OS • CMYK Color Reference.ps
• PANTONE Book.ps • RGB page 01 • RGB page 02 • custom21.ps • custom34.ps • standard21.ps • standard34.ps
Copiadora
Niveles de tóner negroLa copiadora contiene dos cartuchos de tóner negro (K1 y K2). Sin embargo, el controlador de impresora sólo muestra los niveles de suministro del segundo tóner negro (K2), no de (K1). Para poder ver ambos niveles de tóner, pulse el botón Machine Status (Estado de la máquina) en el panel táctil de la copiadora y a continuación, seleccione Supplies (Suministros).
No hay mensaje de no queda tóner en la copiadora durante la impresión
Si resulta necesario sustituir el tóner mientras se está imprimiendo un trabajo, aparece un mensaje en Command WorkStation, pero la copiadora no muestra ningún mensaje hasta que termina la impresión. Puede sustituir el tóner mientras la copiadora está imprimiendo.
Configuración
Nombre de servidorNo es posible asignar al servidor el mismo nombre del dispositivo (DC250). Si asigna el mismo nombre, es posible que las utilidades no funcionen correctamente.
Controladores de impresora Apuntar e imprimir por omisión
Puede especificar el tipo de controlador de impresora (PostScript o PCL) que se instala mediante la función Apuntar e imprimir en Configurar de WebTools. Antes de cambiar este valor, elimine todos los controladores de impresora en las computadoras cliente (mediante la Utilidad Fiery Printer Delete). De lo contrario, podrían dañarse los controladores de impresora existentes en las computadoras cliente.
Definición de la fecha y la hora
En Configurar de WebTools, si configura la fecha y la hora automáticamente, puede seleccionar el servidor horario en la lista o escribir el nombre del servidor horario. Los servicios de Web no pueden deshabilitarse en WebTools
La opción Habilitar servicios de Web no puede deshabilitarse en Configurar de WebTools. Si deshabilita los Servicios de Web y rearranca el Fiery, los Servicios de Web se habilitan una vez más automáticamente. Para deshabilitar el acceso remoto a los Servicios de Web, debe bloquear el Puerto 80 en la página Seguridad de TCP/IP.
Zonas AppleTalk
Para poder configurar la zona AppleTalk, debe habilitar primero AppleTalk en la configuración de red. Debe esperar unos segundos mientras el Fiery busca todas las zonas AppleTalk disponibles. Una vez que la búsqueda se ha completado, puede seleccionar en la lista la zona AppleTalk que desee.
Hay un retardo de aproximadamente 10 segundos entre la habilitación de AppleTalk y cuando se completa el campo Zonas AppleTalk, dependiendo del tamaño y la configuración de la red AppleTalk.
Configuración de proxy de FTP
Para utilizar el servicio de proxy de FTP, debe activar primero los servicios de FTP. Dirección de WINS
La dirección de WINS no aparece en el modo DHCP cuando se realiza la configuración desde Config de la red. Para ver la dirección de WINS imprima una página Configuración.
Config del registro
Debe activar tanto Impresión automática del Registro de trabajos cada 55 trabajos como Borrado automático del Registro de trabajos cada 55 trabajos para que las opciones funcionen correctamente. La desactivación de una de las dos opciones hace que ninguna de las dos funcione correctamente.
Reporte de historial de errores
El Reporte de historial de errores muestra el error “027-741 Job Template Server
Connect Fail” (027-741 Fallo de conexión de servidor de plantillas de trabajo) cada vez que se rearranca el Fiery. Este mensaje aparece como parte de la secuencia normal de arranque y no indica una condición de error.
Limitaciones de SNMP
Si cambia el nombre de comunidad o desactiva el protocolo SNMP, WebTools no funciona. Apague y encienda de nuevo el dispositivo si hace cualquier cambio en la sección SNMP en Configurar de WebTools.
Si deshabilita el protocolo SNMP, la búsqueda automática de sistemas Fiery de Command WorkStation, que se basa en el uso de SNMP, dejará de funcionar. Si desactiva el protocolo SNMP, se ven afectadas las características siguientes: • Comunicación bidireccional
• Todas las aplicaciones del Fiery que busquen controladores del Fiery a través de SNMP (Command WorkStation, Remote Scan y la Comunicación bidireccional del controlador cliente)
• Xerox CentreWare • Xerox MIBs
Ventana de inicio de sesión para SNMP
Después de cambiar y guardar el nombre de comunidad, aparece una ventana de inicio de sesión. Para validar los cambios, introduzca “Admin” como nombre de usuario y la contraseña de administrador en Command WorkStation.
Deshabilitación de la impresión IPP
La impresión IPP versión 1.0 (rfc 2566) puede utilizar los protocolos IPP (puerto 631) o HTTP (puerto 80).
Para deshabilitar la impresión IPP en el Fiery, abra Configurar de WebTools y vaya a Red y a continuación seleccione Servicios. Desactive la opción de Impresión IPP.
Para deshabilitar la impresión IPP sólo en el puerto 631, busque la información en esta dirección:
http://<direccionip>/cgi-bin/ss_cgi/ss.cgi
y utilice la función Bloqueo de puertos para bloquear la impresión IPP en el puerto 631. La impresión IPP en el puerto 80 sigue habilitada en este caso.
Red
Cambio de la configuración de redSi cambia cualquier valor de red en la Configuración desde el panel táctil de la copiadora, el Fiery se rearranca. El Fiery pierde la conexión con la copiadora hasta que ésta termina el reinicio, esto puede durar un minuto o dos. Puede determinar si la conexión se ha restaurado, para ello pulse el botón Todos los servicios en el panel táctil de la copiadora. Si el botón Escaneado de red aparece atenuado, la conexión no se ha restaurado.
Registro de DNS
Cuando se habilita DNS en el Fiery, es posible que no se registre con el servidor DNS. Si tiene problemas, pida al administrador de la red que agregue manualmente el Fiery al servidor DNS.
Impresión a través de IPv6
Para imprimir al Fiery a través de IPv6, utilice el comando lpr en la línea de comandos de Windows. Por ejemplo, utilice la siguiente sintaxis:
lpr -S <nombre o dirección IPv6> -P print <nombre archivo> No se admite la impresión con SMB a través de IPv6 IPv4 no se inicializa
Si la información de red que se muestra en la página Configuración no representa con precisión la red a la que está conectado (por ejemplo no tiene direcciones IPv4 o IPv6) y ya ha agotado todos los pasos de solución de problemas, una solución posible es verificar que la red a la que está conectado el Fiery esté configurada correctamente para este tipo de dispositivo. Una solución de configuración específica que podría ser adecuada para los switches Ethernet de Cisco es cambiar el puerto Ethernet que está conectado al Fiery al modo “portfast”. Para consultar especificaciones más detalladas, consulte la documentación de Cisco.
La clave precompartida de IP Sec no puede restaurarse
Si habilita IP Sec (Internet Protocol Security) e introduce y guarda una Clave precompartida en Config de la red, la clave precompartida no puede restaurarse y el campo no puede volver a estar vacío que es el valor por omisión. Si intenta restablecer la clave precompartida
(independientemente de si está habilitada la opción IP sec) aparece un mensaje de error que indica que hay una entrada no válida para este campo.
Autentificación GSSAPI en WebTools
Cuando se utiliza la autentificación GSSAPI en un Fiery basado en Linux debe introducir un dominio (realm) de Kerberos en lugar del nombre de dominio.
En la configuración de LDAP, especifique el “Kerberos realm” (dominio de Kerberos) en el campo de dominio.
En el inicio de sesión de Documentos de WebTools para LDAP se requiere que la entrada de nombre de usuario tenga el siguiente formato: dominio de kerberos\nombreusuario
NOTA: Si utiliza el “nombre de dominio windows” en lugar del dominio (realm) de Kerberos es posible que no funcione todo el tiempo. El Fiery intenta vincular el nombre de dominio de Windows y el dominio (realm) de Kerberos que tienen nombres similares, pero esto no funciona en todos los casos. Por ejemplo, el nombre de dominio de Windows Compañía A (coma) y el dominio (realm) de Kerberos (US.COMPANY.NET) son diferentes y puede resultar difícil asociar uno con otro:
Otras limitaciones de la utilización de la autentificación GSSAPI son:
• La hora definida en el Fiery y en el servidor LDAP no deben tener más de cinco minutos de diferencia.
• El Fiery debe poder resolver el nombre del servidor LDAP.
• El nombre del dominio (realm) de Kerberos debe estar en mayúsculas. Nombres de usuario en la lista de contactos de LDAP
La cuenta de LDAP que se utiliza en la configuración LDAP del Fiery debe tener suficientes privilegios para poder acceder al atributo de LDAP “samaccountname” o “uid” que almacenan el nombre de inicio de sesión de Windows del usuario. Si el Fiery no tiene este privilegio, la Lista de contactos en Usuarios y Grupos no puede mostrar un nombre de inicio de sesión de Windows del usuario, en cuyo caso, la Lista de contactos muestra sólo el nombre completo del usuario sin nombre de usuario, por ejemplo: Juan Paz (). Con los privilegios correctos establecidos, se muestran tanto el nombre completo como el nombre de usuario cuando el Fiery consulta el servidor LDAP, por ejemplo: Juan Paz (jpaz).
Velocidad Ethernet
El valor Velocidad Ethernet dentro de Config de la red en el panel táctil de la copiadora no muestra la opción de velocidad de 1-gigabit. Utilice WebTools para configurar la velocidad a 1 gigabit.
Impresión a través de IPX/SPX para Novell
No se admite la impresión a través de IPX/SPX para Novell Número máximo de usuarios de SMB
El Fiery admite un total de ocho conexiones simultáneas de SMB, incluidas la conexión Directa y las colas Impresión y En espera.
Creación de un puerto SMB en Windows 2000/XP
Para crear un puerto SMB en Windows 2000/XP, debe establecer en primer lugar una conexión al Fiery con una dirección IP. Seleccione Iniciar y seleccione Configuración. En la línea de comandos, introduzca “\\” seguido de la dirección IP del Fiery y haga clic en OK. Después de realizar la conexión, siga las instrucciones para crear un puerto SMB en Windows 2000/XP.
Windows 2000 y disponibilidad de LPR
Cuando se realiza una instalación nueva de Windows 2000 en una computadora cliente, no está disponible ningún servicio de LPR por omisión. La única opción es imprimir a través de un puerto TCP/IP estándar o utilizar la impresión SMB. Sin embargo, si actualiza una computadora Windows NT 4.0 a Windows 2000, los servicios de impresión LPR no se pierden.
Portada en redes NetWare
Le recomendamos que desactive la portada de NetWare. En su lugar, configure el Fiery en la configuración para utilizar la portada con cada trabajo.
Nombre de usuario en portada desde Netware
La portada muestra el contexto de NetWare completo para el nombre de usuario. Autentificación del usuario en Mac OS X
El controlador para Mac OS X no admite la autentificación de red cruzada, como dominio\usuario LDAP. Sólo se admiten los usuarios del Fiery local. El controlador para Mac OS X completa automáticamente el campo nombre de usuario con el inicio de sesión del sistema operativo (el usuario puede editarlo). Por omisión, el controlador para Mac OS X pide el nombre de usuario “admin” sin contraseña.
WebTools
Mensaje al iniciar en WebToolsCuando se inicia Configurar de WebTools, Internet Explorer 5.x-7.x muestra un mensaje: “Presione la Barra espaciadora o Entrar para activar y usar este control”. Esta acción no es necesaria para poder utilizar Configurar de WebTools. No tenga en cuenta este mensaje. Al hacer clic en cualquier lugar de la ventana Configurar de WebTools desaparece el mensaje. Certificados de WebTools
Los Certificados disponibles a través de WebTools sólo se admiten como X.509 con codificación Base 64. Los Certificados P7b y P12 no se admiten.
Página Inicio de WebTools
En la página Inicio WebTools, el encabezado muestra incorrectamente “Capacidades” donde debería aparecer “Opciones instaladas”.
Salida de WebTools
Cuando se cierra la ventana de una utilidad concreta de WebTools, no se cierra el navegador. Para salir completamente de WebTools, cierre la ventana de WebTools y su navegador. Para utilizar las zonas horarias a través de WebTools, utilice el siguiente procedimiento.
PARAESTABLECERLASZONASHORARIASEN WEBTOOLS
1 Inicie su navegador de Internet.
2 Escriba la dirección IP o el nombre DNS del Fiery. Aparece la página inicial del Fiery.
NOTA: Si aparece la página de inicio de la copiadora en lugar de la página de WebTools, haga clic en el enlace WebTools.
3 Haga clic en la pestaña Configurar y a continuación, haga clic en Iniciar Configure.
4 Introduzca el nombre de usuario y la contraseña del Fiery y a continuación, haga clic en OK. 5 Seleccione Servidor > General.
6 Seleccione Fecha y hora > Establecer.
Registro de fecha y hora de los trabajos
NOTA: Debe establecer la fecha y la hora en el Fiery, el cual controla la fecha y la hora de
la copiadora.
Puede imprimir los siguientes reportes: • Estado del trabajo
• Opciones de modo de exploración • Opciones de modo de copiadora
• Informe de trabajos del controlador de red
Todos los trabajos de Estado del trabajo, Opciones de modo de exploración y Opciones de modo de copiadora utilizan la fecha y la hora de la copiadora.
Puede imprimir los siguientes reportes desde Informe de trabajos del controlador de red: • Reporte de historial de trabajos
• Reporte de historial de errores • Lista de tipos
• Lista de opciones del sistema
El Reporte de historial de trabajos, Lista de tipos, Lista de opciones del sistema utilizan la fecha y la hora del Fiery. El Reporte de historial de errores utiliza la fecha y la hora de la copiadora (excepto en los códigos de error del Fiery).
Horario de verano
En WebTools, la opción para ajustar automáticamente el reloj para el horario de verano aparece atenuada, sin embargo la opción funciona y se habilita automáticamente. Transferencia de archivos PDF con tamaños de página u orientaciones diferentes En Mis Documentos, cuando se transfieren archivos PDF que contienen varios tamaños de página o varias orientaciones diferentes, es posible que el archivo no se imprima
correctamente. Para imprimir el archivo, ábralo en Adobe Acrobat (v7) e imprímalo a través del controlador de impresora.
Controlador de
impresora
Configuración de los controladores de impresora para Windows
Para utilizar el controlador de impresora en Windows 2000/XP/Server 2003, debe configurar primero las opciones de impresión y almacenamiento en cola en la pestaña Opciones avanzadas del controlador de impresora después de completar la instalación.
PARACONFIGURARLASOPCIONESENLAPESTAÑA OPCIONESAVANZADAS
1 Windows 2000: Haga clic en Inicio, seleccione Configuración y haga clic en Impresoras. Windows XP: Haga clic en Inicio y seleccione Impresoras y faxes.
Windows Server 2003: Haga clic en Inicio, seleccione Panel de control y a continuación seleccione Impresoras y faxes.
2 Haga clic en el icono del Fiery y seleccione Propiedades en el menú Archivo. 3 Haga clic en la pestaña Avanzada.
4 Seleccione las siguientes opciones: • Imprimir utilizando cola
• Empezar a imprimir de inmediato
• Imprimir primero los documentos de la cola de impresión 5 Deseleccione la siguiente opción:
• Habilitar características de impresión avanzada
6 Haga clic en Aplicar para guardar los cambios y haga clic en Aceptar. Job Monitor
Cuando se instala un controlador de impresora para Windows, Job Monitor se instala automáticamente.
Información incorrecta en el controlador PostScript para Windows
En la ventana Propiedades del controlador PostScript para Windows, en el área Características de la pestaña General, aparece el valor “No” junto a la opción Doble cara. Sin embargo, la impresión a dos caras (dúplex) sí se admite.
Selección del PPD para el controlador de impresora para Mac OS X
Cuando configure el controlador de impresora para Mac OS X (mediante la Utilidad Configuración Impresoras), le recomendamos que seleccione el modelo de impresora (DocuColor 240 PS) en los que aparecen en la lista de Xerox. Si selecciona el modelo mediante Otro, asegúrese de ir a la carpeta <Disco de inicio>:Librería:Printers:PPDs: Contents:Resources:<idioma>.proj para seleccionar el PPD y no la carpeta que contiene el instalador.
Mac OS X y Perfil según tipo de papel
En Mac OS X, para configurar la opción Perfil de salida con el valor Perfil según tipo de papel, debe asegurarse primero de que no está habilitada la Comunicación bidireccional y a continuación puede seleccionar Perfil según tipo de papel en Perfil de salida. Si debe seleccionar perfiles de salida específicos descargados, habilite la Comunicación bidireccional. Para obtener información acerca del establecimiento de la Comunicación bidireccional, consulte Impresión desde Mac OS.
Imagen de la impresora
La imagen de la impresora del controlador de impresora no se muestra correctamente si se visualiza con una resolución de 24 bits. Para mostrar la imagen correctamente, cambie el valor de pantalla de la resolución de 16 bits a 32 bits.
Valores por omisión para Windows
En el controlador de impresora para Windows, si cambia los valores por omisión de las opciones de impresión del controlador de impresora, esos valores sólo se aplican a su computadora. Para cambiar los valores por omisión de todos los usuarios, cambie los valores por omisión en el servidor del Fiery.
Introducción de una dirección IP
En el cuadro de diálogo Propiedades, si pulsa Intro después de introducir una dirección de IP se cierra el cuadro de diálogo. Presione Tab o utilice el mouse para moverse por los campos e introducir todas las opciones antes de presionar Intro o hacer clic en Aceptar.
No es posible imprimir archivos PDF seguros como cuadernillo desde Acrobat 8 (controlador de impresora PostScript)
Si un archivo PDF requiere una contraseña para poder editarlo, al imprimirlo desde Acrobat 8 como un cuadernillo desde el controlador de impresora PostScript se genera un error. En lugar de eso, imprima desde el controlador de impresora PCL para Windows.
PPD del Fiery para el controlador de impresora para Windows XP/Server 2003 versión de 64 bites
El PPD para la versión de 64 bits de Windows XP o Windows Server 2003 (disponible en el CD de software del usuario (Drivers)) le permite utilizar el controlador de impresora estándar para Windows para enviar trabajos al Fiery. Puede entrar en las opciones del PPD al imprimir desde una aplicación si hace clic en Opciones avanzadas en la ventana Propiedades de la impresora. Las opciones del PPD están disponibles dentro de Características de la impresora.
Algunas opciones de impresión no están disponibles o sólo funcionan parcialmente, incluidas: • Alineación bandeja • Ajuste de centrado • Presentación preliminar • Descripción • Notas • Orientación
• Portada o contraportada de Papeles mezclados • FreeForm
Las restricciones entre dos o más valores se indican con iconos de advertencia de color amarillo, pero no le impiden imprimir el trabajo que tiene los valores que causan el conflicto. La Comunicación bidireccional no está disponible cuando se utiliza este PPD con el controlador de impresora estándar de Windows. Debe configurar manualmente el controlador de impresora con todas las opciones instaladas. Para obtener instrucciones, consulte Impresión desde Windows.
Opciones de
impresión
Autentificación del usuario y Guardar información de usuario
Si imprime utilizando la función Autentificación del usuario en el controlador de impresora, asegúrese de seleccionar la opción Guardar información de usuario. De lo contrario, el trabajo no se imprimirá.
Opción Escala y Diseño n por cara
Cuando se seleccionan dos o más páginas por hoja para el diseño de página (opción Diseño n por cara), la opción Escala está deshabilitada (aparece atenuada) porque esta combinación de valores de impresión no se admite. Puede definir los valores para que se produzca el mismo efecto en su aplicación de origen, por ejemplo, mediante la opción “Páginas por hoja” en Microsoft Word o “Miniaturas” en Adobe InDesign CS2.
Desplazamiento de imagen no está disponible en las aplicaciones Las opciones de impresión relacionadas con Desplazamiento de imagen no están
disponibles en el cuadro de diálogo Imprimir de la aplicación desde la que imprime. Debe configurar las opciones de Desplazamiento de imagen en el controlador de impresora del Fiery (pestaña Terminación).
Dúplex manual con tamaños de página mezclados.
No se admite la impresión de trabajo con tamaños de página mezclados que utilizan la opción Dúplex manual.
Copias/Páginas de Dúplex manual se muestra incorrectamente
Durante la impresión de un trabajo de Dúplex manual, el número de copias y el número de páginas pueden aparecer incorrectamente en el panel táctil de la copiadora.
Para obtener información acerca del procedimiento de impresión Dúplex manual y los mensajes de error, consulte “Impresión dúplex manual” en la página 33.
Realizador de folletos/Acabado
Para un cuadernillo plegado y engrapado, el número máximo de hojas es 15 (un cuadernillo de 60 páginas). Para un cuadernillo plegado y sin engrapar, el número máximo de hojas es 5 (un cuadernillo de 20 páginas). Si su cuadernillo es de más de 60 páginas y selecciona el plegado y el engrapado, el terminador no lo engrapará e imprimirá el trabajo en varios conjuntos de 5 hojas plegadas.
Reducción imposición
La opción Reducción imposición sólo se admite en el controlador de impresora PostScript. En la impresión de cuadernillos desde el controlador de impresora PCL, la Reducción de imposición está siempre habilitada.
Ajuste de centrado y Ajuste de desplazamiento y Creador de cuadernillos
Las opciones Ajuste de centrado y Ajuste de desplazamiento sólo se aplican a la impresión de cuadernillos. Debe seleccionar la opción Creador de cuadernillos para poder utilizar estas opciones.
Modo de tramado de impresora y objetos de color
Si selecciona el valor Texto/gráficos mejorados o Texto mejorado en la opción Modo de tramado de impresora, podría ver una diferencia de color entre el texto, los gráficos y los objetos de imagen. Si sucede esto, seleccione la opción 200 puntos agrupado o 200 puntos girado en Modo de tramado de impresora.
Modo de tramado de impresora y texto de tamaño grande
Si un documento contiene texto con un tamaño de tipo grande, seleccione Texto/gráficos mejorado, 200 puntos agrupado o 200 puntos girado en lugar de Texto mejorado. Así se asegura que la misma pantalla se aplique a los objetos de texto pequeños y a los objetos de texto grandes.
Sobreimpresión con negro y color desigual
Si utiliza el valor por omisión en la opción Sobreimpresión con negro, que es Texto/gráficos, podría ver color desigual en algunos trabajos. Si esto sucede, seleccione No en la opción Sobreimpresión con negro.
Método de simulación CMYK y degradado de color
Si ve que los degradados de color no se imprimen correctamente, pruebe a seleccionar Completo (GCR de origen) en el Método de simulación CMYK.
Perfil de simulación CMYK e imágenes TIFF de mapa de bits en blanco y negro Si las imágenes TIFF de mapa de bits en blanco y negro aparecen oscuras y con relieve al imprimir, cambie la opción Perfil de simulación CMYK del valor ISO Coated (el perfil por omisión) a SWOP-Coated.
Perfil de simulación CMYK y gráficos borrosos
Algunos archivos de imagen, especialmente los que tienen líneas finas y texto pequeño pueden a veces aparecer borrosos o difusos debido a la reducción de tóner (la reducción de tóner es una función necesaria que limita la cantidad de tóner para evitar la sobresaturación). En algunos casos, la reducción de tóner hace que la imagen aparezca borrosa, en cuyo caso, debe realizar los siguientes ajustes:
• Seleccione ColorWise > Valores expertos y cambie el Perfil de simulación CMYK del valor por omisión ISO-Coated al perfil SWOP-Coated.
• Seleccione ColorWise > Valores expertos y seleccione No en Sobreimpresión con negro y Normal en Texto/gráficos en negro.
Impresión dúplex con Realizador de folletos/Acabado en Windows XP o Windows Vista
Si envía un archivo PDF con impresión dúplex con el valor Sólo plegar o Plegar y engrapar en Realizador de folletos/Acabado desde Windows XP o Windows Vista, es posible que la impresión dúplex se invierta, que sea Superior-Inferior cuando se selecciona Superior-Superior y Superior-Superior cuando se selecciona Superior-Inferior. La solución temporal es volver a seleccionar la orientación Horizontal o Vertical para el trabajo en el controlador de impresora. Alineación de imagen en impresión dúplex
Cuando se imprime un trabajo de impresión dúplex en color, la alineación a dos caras puede desviarse hasta 3 mm (altura) y 2 mm (anchura).
Dúplex y papel Recubierto 1
Los trabajos de impresión dúplex no pueden imprimirse en papel Recubierto 1. Si imprime un trabajo de impresión dúplex en papel Recubierto 1, el trabajo se imprime a una sola cara e incluye una página vacía al final.
Impresión dúplex y controlador de impresora PCL
Si imprime un trabajo mediante el controlador de impresora PCL y especifica el valor Superior en la opción Impresión dúplex, el trabajo se imprime como Superior-Inferior. Si especifica Superior-Inferior, el trabajo se imprime como Superior-Superior.
Opción Diseño y anchuras de línea
Si imprime con la opción Diseño (Diseño n por cara) configurada con algún valor que no sea 1 por cara, las anchuras de línea pueden variar.
Selecciones que aparecen atenuadas en Tipo de papel (Windows)
En los controladores de impresora para Windows, un valor de Tipo de papel aparece atenuado si hay seleccionadas otras opciones de impresión que podrían estar en conflicto con ese valor de Tipo de papel. Aún así puede seleccionar el valor atenuado y puede hacer que el
controlador de impresora resuelva automáticamente el conflicto. Tamaño de página personalizado e Impresión boca abajo
Si imprime un tamaño de página personalizado y selecciona Boca abajo en Impresión boca abajo, las dimensiones de la página deben estar dentro de los siguientes rangos, de lo contrario el trabajo se imprimirá Boca arriba:
• Ancho: De 139,7 a 330 mm (aproximadamente de 5,5 a 13 pulgadas) • Longitud: De 182 a 488 mm (aproximadamente de 7,17 a 19,2 pulgadas) Tamaño de papel
Cuando se envía un trabajo desde una aplicación (como por ejemplo Microsoft Word) que permite especificar el tamaño de papel en el cuadro de diálogo Imprimir, seleccione el mismo tamaño de papel tanto en el cuadro de diálogo Configurar página de la aplicación como en el cuadro de diálogo Propiedades de la impresora.
Antes de imprimir el trabajo, verifique que el tamaño de papel seleccionado en Configuración predeterminada de documento sea igual al seleccionado en Configurar página. De esta forma evitará los posibles problemas de la salida impresa, por ejemplo que la imagen se vea recortada o que se aplique un cambio de escala no deseado.
Tamaños de página personalizados
Para imprimir en tamaños de página personalizados, por ejemplo tamaño Statement (5,5 x 8,5 pulg.), debe seleccionar Tamaño de página personalizado de
PostScript (PS) o Personalizado (PCL) en el controlador de impresora (o aplicación de origen) y en la selección de bandeja de la copiadora.
Para obtener más información acerca de la impresión en tamaños de página personalizados, consulte Impresión desde Windows e Impresión desde Mac OS. Para obtener más detalles relacionados con el sistema operativo, consulte las secciones siguientes.
Tamaño de página personalizado (Windows)
Si especifica un tamaño de página personalizado en el controlador de impresora para Windows, asegúrese de que el tamaño personalizado coincide con el tamaño de página especificado en la aplicación. Si los tamaños de página no coinciden, es posible que el tamaño de página personalizado no se imprima correctamente.
Puede imprimir un tamaño de página personalizado desde la Bandeja 1, Bandeja 2 o Bandeja 5 (especial). Para la Bandeja 1 o Bandeja 2, seleccione las dimensiones de página en la copiadora en Configuración > Atributos de bandeja de papel. Si el documento que desea imprimir tiene un tamaño de página de 220 x 297 mm, por ejemplo, definax=220 e y=297. Para la Bandeja 5 (especial), cargue el papel de forma que el borde corto de la página entre en la copiadora. Tenga en cuenta que el mensaje que le pide que cargue el papel tiene las dimensiones invertidas (297 x 220 en lugar de 220 x 297).
Todos los tamaños de página personalizados que se envíen a la DocuColor 240/250 deben crearse como SEF (Alimentación por borde corto).
Tamaño de página personalizado (Mac OS X v10.2.8)
Cuando se imprime desde el controlador de impresora para Mac OS X v10.2.8 con un tamaño de página personalizado, la página personalizada puede tener una anchura máxima de 33 cm (aproximadamente 12,9 pulgadas) y una altura máxima de 48,8 cm (aproximadamente 19 pulgadas). Si especifica un tamaño de página que supera uno o ambos límites, el tamaño de página no se acepta y el trabajo se configura para imprimirse en el tamaño de página por omisión. Para utilizar un tamaño de página que supere la anchura o la altura máximas permitidas por el controlador de impresora, imprima el trabajo en la cola En espera y configure el tamaño de página mediante Command WorkStation.
Tamaño de página personalizado y Bandeja 6 (extra grande) en Mac OS X
Cuando se imprime desde Mac OS X con un tamaño de página personalizado, configure el tamaño de página como se indica a continuación para hacer que el Fiery muestre el tamaño de página correcto en los mensajes:
1 Abra el archivo y seleccione Ajustar página en el menú Archivo de la aplicación. 2 En Ajustes, seleccione Atributos de página. En Formato para, seleccione el Fiery. 3 En Tamaño de papel, seleccione la opción de administración de tamaños de página
personalizados.
4 Introduzca las especificaciones para el tamaño de página personalizado y haga clic en OK. 5 Haga clic en OK para cerrar la configuración de página.
6 Seleccione Imprimir en el menú Archivo de la aplicación. 7 Seleccione el Fiery como impresora.
8 Seleccione Manejo de papel en la lista desplegable, seleccione Ajustar a tamaño de papel y seleccione el tamaño de página personalizado que haya creado.
9 Seleccione Alimentador de papel en la lista desplegable, seleccione Todas las páginas desde y seleccione Bandeja 6 (extra grande).
Tamaños de página personalizados y Perforación
La Perforación no se admite en los tamaños de página personalizados de ciertas dimensiones. El rango admitido es una altura que sea igual al tamaño de página estándar y una anchura de 182,0 a 432,0 mm (aproximadamente de 7,2 a 17 pulgadas). Si su trabajo supera el rango admitido, se cancela la opción Perforación.
Sel. auto. de bandeja en Origen del papel
Si imprime un trabajo con la opción Sel. auto. de bandeja como origen de papel, la copiadora utiliza alguna de las Bandejas 1 a 4 o la Bandeja 6. No utiliza la Bandeja 5 (especial).
Rango de páginas
No es posible utilizar la opción Rango de páginas desde el controlador de impresora. Utilice la opción de rango de páginas de la aplicación o cambie el valor de esta opción desde Command WorkStation.
No se admite la opción Orden de páginas
La opción Orden de páginas que se describe en Opciones de impresión no se admite. Diseño (Diseño n por cara) e Imprimir bordes de página
Si imprime un trabajo N por cara, donde N es mayor de 1, desde el controlador de impresora PCL, puede controlar si los bordes de las páginas se imprimen mediante la opción Imprimir bordes de pág. Si imprime desde el controlador de impresora PostScript, los bordes de las páginas siempre se imprimen.
Modo de desplazamiento y Tamaño página
Si habilita el Modo de desplazamiento (pestaña Terminación) de su trabajo de impresión, no seleccione A5 LEF y B5 SEF como Tamaño página
Modo Engrapador y Posición de perforación
El engrapado y la perforación requieren que esté instalado un terminador en la copiadora. E tipo de terminador determina el número de orificios perforados (2, 3 ó 4).
Utilice la opción de impresión Posición de perforación para especificar la posición de la perforación. Utilice la opción de impresión Modo Engrapador para especificar el número (1 ó 2) y la posición de las grapas.
Ni el engrapado ni la perforación se admiten para los siguientes tamaños de página: 4 x 6 SEF, 5 x 7 SEF, A5 SEF, A5 LEF, B5 SEF, 12 x 18 SEF, SRA3 SEF, 13 x 19 SEF
Para determinar qué opciones de engrapado y perforación están disponibles para los tamaños de página admitidos, consulte las siguientes tablas.
Sin perforación (Ninguno seleccionado en Posición de perforación): Tamaño página Modo Engrapador Ninguno Una grapa arriba a la izquierda Una grapa arriba a la derecha Una grapa abajo a la izquierda Una grapa abajo a la derecha Dos grapas a la izquierda Dos grapas a la derecha Dos grapas arriba Dos grapas abajo Ve rt ic a l B5 LEF - G G G G G G - -A4 SEF - G G G G - - G G A4 LEF - G G G G G G - -Carta SEF - G G G G - - G G Carta LEF - G G G G G G - -8.5x 13 SEF - G G G G - - G G Oficio SEF - G G G G - - G G B4 SEF - G G G G - - G G A3 SEF - G G G G - - G G 11x 17 SEF - G G G G - - G G Portad a Carta LEF - G G G G G G - -Portad a A4 LEF - G G G G G G -
-G = Se admiten grapas - = No admitido Hor izon tal B5 LEF - G G G G - - G G A4 SEF - G G G G G G - -A4 LEF - G G G G - - G G Carta SEF - G G G G G G - -Carta LEF - G G G G - - G G 8,5x 13 SEF - G G G G G G - -Oficio SEF - G G G G G G - -B4 SEF - G G G G G G - -A3 SEF - G G G G G G - -11x 17 SEF - G G G G G G - -Portad a Carta LEF - G G G G - - G G Portad a A4 LEF - G G G G - - G G Tamaño página Modo Engrapador Ninguno Una grapa arriba a la izquierda Una grapa arriba a la derecha Una grapa abajo a la izquierda Una grapa abajo a la derecha Dos grapas a la izquierda Dos grapas a la derecha Dos grapas arriba Dos grapas abajo
Para perforación de 2 agujeros: Tamaño página Modo Engrapador Ninguno Una grapa arriba a la izquierda Una grapa arriba a la derecha Una grapa abajo a la izquierda Una grapa abajo a la derecha Dos grapas a la izquierda Dos grapas a la derecha Dos grapas arriba Dos grapas abajo Ve rt ic a l B5 LEF - G G G G G, P(i) G, P(d) -
-A4 SEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G A4 LEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Carta
SEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G Carta
LEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -8.5x 13
SEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G Oficio
SEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G
B4 SEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G
A3 SEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G 11x 17
SEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G Portada
Carta LEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) -
-Portada A4 LEF
-G = Se admiten grapas
P = Se admite la perforación en las posiciones indicadas (i = izquierda, d = derecha, a = arriba) - = No admitido Horizont al B5 LEF - G G G G - - G, P(a) G A4 SEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) -
-A4 LEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G Carta
SEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Carta
LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G 8,5x 13
SEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Oficio
SEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -B4 SEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -A3 SEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -11x 17
SEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Portada
Carta LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G
Portada A4 LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G Tamaño página Modo Engrapador Ninguno Una grapa arriba a la izquierda Una grapa arriba a la derecha Una grapa abajo a la izquierda Una grapa abajo a la derecha Dos grapas a la izquierda Dos grapas a la derecha Dos grapas arriba Dos grapas abajo
Para perforación de 3 agujeros: Tamaño página Modo Engrapador Ninguno Una grapa arriba a la izquierda Una grapa arriba a la derecha Una grapa abajo a la izquierda Una grapa abajo a la derecha Dos grapas a la izquierda Dos grapas a la derecha Dos grapas arriba Dos grapas abajo Ve rt ic a l B5 LEF - G G G G G, P(i) G, P(d) - -A4 SEF - G G G G - - G G
A4 LEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Carta
SEF
- G G G G - - G G
Carta LEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -8.5x 13 SEF - G G G G - - G G Oficio SEF - G G G G - - G G B4 SEF P(a) G G G G - - G, P(a) G
A3 SEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G 11x 17
SEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G Portada
Carta LEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) -
-Portada A4 LEF
-G = Se admiten grapas
P = Se admite la perforación en las posiciones indicadas (i = izquierda, d = derecha, a = arriba) - = No admitido Hori zon tal B5 LEF - G G G G - - G, P(a) G A4 SEF - G G G G G G -
-A4 LEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G Carta SEF - G G G G G G - -Carta LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G 8,5x 13 SEF - G G G G G G - -Oficio SEF - G G G G G G -
-B4 SEF P(i, d) G G G G G, P(i) G, P(d) -
-A3 SEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -11x 17
SEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Portada
Carta LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G
Portada A4 LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G
Para perforación de 4 agujeros: Tamaño página Modo Engrapador Ningu no Una grapa arriba a la izquierda Una grapa arriba a la derecha Una grapa abajo a la izquierda Una grapa abajo a la derecha Dos grapas a la izquierda Dos grapas a la derecha Dos grapas arriba Dos grapas abajo Ve rt ic a l B5 LEF - G G G G G G - -A4 SEF - G G G G - - G G
A4 LEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) -
-Carta SEF - G G G G - - G G
Carta LEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -8.5x 13 SEF - G G G G - - G G Oficio SEF - G G G G - - G G B4 SEF - P(a) - - -
-A3 SEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G 11x 17
SEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G Portada
Carta LEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Portada
A4 LEF
-G = Se admiten grapas
P = Se admite la perforación en las posiciones indicadas (i = izquierda, d = derecha, a = arriba) - = No admitido Hori zon tal B5 LEF - G G G G - - G G A4 SEF - G G G G G G -
-A4 LEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G
Carta SEF - G G G G G G -
-Carta LEF P(a) G, P(a) G, P(a) G G - - G,
P(a) G 8,5x 13 SEF - G G G G G G - -Oficio SEF - G G G G G G - -B4 SEF P(i, d) - - -
-A3 SEF P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -11x 17
SEF
P(i, d) G, P(i) G, P(d) G, P(i) G, P(d) G, P(i) G, P(d) - -Portada
Carta LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G Portada
A4 LEF
P(a) G, P(a) G, P(a) G G - - G,
P(a) G
Impresión
Opciones de impresión en el panel de características de WindowsAl visualizar las opciones de impresión (como Tamaño página) en el panel de Características de Microsoft Windows, la información aparece abreviada. La interfaz de Windows no tiene el espacio suficiente para mostrar las listas completas de las características del Fiery. Para obtener información completa, utilice siempre las Preferencias de impresión del controlador de impresora del Fiery.
Las opciones de impresión no se admiten en la conexión Directa
Las siguientes opciones de impresión no se admitirán cuando se imprime a la conexión Directa, sólo cuando se imprime a la cola Impresión o En espera: Ordenar, Creador de cuadernillos, Realizador de folletos/Acabado, Papeles mezclados, Tamaño de impresión, Modo engrapador, Impresión boca abajo, Crear archivo maestro, Utilizar archivo maestro, Imprimir archivo maestro, Eliminar fondo blanco de PPT.
Archivos PDF enviados a la cola Directa
Si envía un archivo PDF a la cola Directa, el trabajo de impresión se imprime y después aparece en la lista Trabajos impresos cuando el trabajo se completa. La cola Directa no está diseñada para guardar datos en el disco duro. En mucho casos, los trabajos enviados a la cola Directa que requieren espacio de disco duro para almacenamiento en cola (como los trabajos PDF) se redireccionan a la cola Impresión.
Información de estado del trabajo
Cuando se hacen fotocopias, la información acerca del trabajo se muestra en la copiadora. Sin embargo, el mismo tipo de información no se muestra mientras el Fiery está imprimiendo un trabajo. Para ver información acerca de un trabajo enviado al Fiery, imprima el Registro de trabajo o entre en Command WorkStation.
Salida incompleta con error de E/S
Cuando imprime desde el controlador PostScript para Windows, si su trabajo no finaliza y se imprime una página de error que indica un error de E/S, intente reimprimir el trabajo con el formato de salida PostScript configurado como PostScript (optimizar portabilidad - ADSC) en lugar de PostScript (optimizar velocidad).
PARACONFIGURARELFORMATODESALIDA POSTSCRIPT
1 Imprima el trabajo desde la aplicación, seleccione el Fiery como impresora y haga clic en Propiedades.
2 Haga clic en la pestaña PostScript.
3 Seleccione PostScript (optimizar portabilidad - ADSC) dentro de Formato de salida PostScript. Con este formato, cada página del documento se envía como una descripción de página independiente y autónoma.
Impresión PCL en sistemas Novell
Si imprime un trabajo con Novell, la página separadora de PCL no funciona. Mensaje Suspender impresión
Si suspende la impresión, Command WorkStation y el Fiery no muestran inmediatamente que la copiadora está fuera de línea. El mensaje de impresora fuera de línea no aparece hasta que la copiadora ha terminado de imprimir esa parte del trabajo.
Imagen de presentación preliminar del servidor
Cuando se visualiza un trabajo de impresión en el modo de pantalla completa, la imagen de presentación preliminar del servidor aparece recortada.
Sel. auto de bandeja y mensaje de no queda papel
Si seleccionó Sel. auto. de bandeja en la opción Origen del papel, el Fiery selecciona la bandeja para imprimir acorde con su lista de prioridades. Si una bandeja se queda sin papel a mitad de un trabajo, el Fiery le pide que cargue papel en la primera bandeja de su lista de prioridades, pero puede cargar papel en cualquier bandeja que admita el tamaño de papel necesario. Acumulación de trabajos
Si la acumulación de trabajos está habilitada, cuando se reciben muy juntos varios trabajos en el Fiery se imprimen como un solo trabajo. Puede controlar la acumulación de trabajos mediante la opción Acumulación de trabajos en la configuración del servidor en Configurar de WebTools. Si la opción tiene seleccionado 0, la acumulación de trabajos se deshabilita. Si esta opción tiene seleccionado un valor que no es cero, los trabajos que se reciben dentro de ese número de segundos se acumulan.
Si está habilitada la acumulación de trabajos:
• La información de trabajos que aparece en la copiadora para los trabajos acumulados no es correcta, porque los trabajos se consideran un solo trabajo. Command WorkStation y el Registro de trabajos muestra la información correcta para los trabajos individuales. • Después de completar la impresión, el estado del trabajo sigue siendo Imprimiendo hasta
que transcurra el Retardo de acumulación de trabajos.
• Los trabajos de color no se acumulan con trabajos de escala de grises o blanco y negro. • Los trabajos impresos mediante el comando Imprimir y En espera en Command
WorkStation no se acumulan en lotes. Estos trabajos siempre se imprimen como trabajos individuales.
Los colores claros no se imprimen
Los valores de colores muy claros (por ejemplo, en una marca de agua o cualquier color que requiera valores de tóner de porcentajes de un solo dígito) podrían no ser visibles al imprimirse. Si ocurre esto, aumente la oscuridad del color.
Bandejas de la
copiadora
Bandeja 5 (especial)
Para imprimir un trabajo mediante la Bandeja especial, debe especificar la Bandeja 5 (especial) en el momento de impresión en el controlador de impresora. No hay ninguna opción de configuración mediante la cual el administrador pueda definir un valor por omisión. Bandeja 6 (extra grande) y Tipo de papel
No se admite la impresión con la opción Tipo de papel con el valor Papel con pestaña 1 o Papel con pestaña 2 cuando se imprime desde la Bandeja 6 (extra grande). Utilice la Bandeja 5 (especial) para imprimir con Papel con pestaña 1 o Papel con pestaña 2. Para imprimir con papel grueso desde la Bandeja 6 (extra grande) seleccione Extragrueso 1, Extragrueso 2, Estucado 1 o Estucado 2 en Tipo de papel.
Creador de
cuadernillos
Creador de cuadernillos y Diseño de página
Cuando se habilita la opción Creador de cuadernillos, la opción de diseño de página
(Diseño n por cara) debe tener seleccionado 1 por cara. Si el diseño de página está configurado con 2 por cara o más, la opción Creador de cuadernillos cambia automáticamente a No (sin que aparezca ningún panel de conflicto para indicar que existe una limitación entre estos valores).
Creador de cuadernillos en Mac OS X
En el controlador de impresora para Mac OS X, si la lista de las selecciones del Creador de cuadernillos está atenuada, márquelas para que sean seleccionables como se indica a continuación:
1 Seleccione Superior-Superior en la opción Dúplex y seleccione Boca arriba en Impresión boca abajo.
2 Vaya a la sección Resumen y a continuación vuelva a la sección Características de la impresora.
3 seleccione las opciones Realizador de folletos/Acabado y Creador de cuadernillos. Portada de cuadernillo a una cara si el trabajo es a una cara
Si la opción Dúplex está desactivada, no puede imprimirse en el reverso de la portada, aunque haya seleccionado Imprimir en reverso o Imprimir en ambas caras en Portada o
Contraportada. Si el trabajo es de una sola cara, la portada no se imprimirá a dos caras. Bandeja de salida de folletos y Portada
Si imprime un trabajo a la Bandeja de salida de folletos, el trabajo no se imprime con portada, independientemente del valor de Portada.
Bandeja de salida de folletos y Tipo de papel
Si selecciona la Bandeja de salida de folletos como Bandeja de salida (pestaña Terminación), no seleccione Cartulina 2 como Tipo de papel.
El Creador de cuadernillos no se admite para imprimir a la conexión Directa La opción Creador de cuadernillos no se admite para imprimir a la conexión Directa. Para utilizar la opción Creador de cuadernillos, debe imprimir a la cola Impresión o a la cola En espera.
Para obtener información acerca del Creador de cuadernillos, consulte Opciones de impresión y la Información adicional de uso para el cliente.
FreeForm/
Impresión de
datos variables
Archivo maestro de FreeForm en Mac OS
Cuando se utiliza FreeForm para crear documentos maestros de datos variables en Mac OS, los nombres de documento de los archivos maestros de FreeForm aparecen sólo como números (de 1 a 15). Para crear documentos maestros con nombres de archivo descriptivos, debe utilizar FreeForm en una plataforma Windows.
Papeles mezclados
Papeles mezclados con papel gruesoEl papel grueso (por ejemplo, Cartulina 2 o Estucado 2) sólo puede imprimirse Boca arriba, mientras que el papel más delgado se imprime automáticamente Boca abajo. Para imprimir trabajos de Papeles mezclados que utilizan distintos gramajes de papel, debe seleccionar Boca arriba (pestaña Terminación del controlador de impresora) para todo el trabajo de impresión. Papeles mezclados e impresión dúplex manual
La opción Papeles mezclados trata los trabajos con la propiedad dúplex manual como si fueran trabajos a una cara cuando se insertan páginas en un trabajo. Sin embargo, el Fiery envía estos trabajos a la copiadora como si fueran trabajos de impresión dúplex manual, al igual que los insertos de Papeles mezclados se tratan como superficies de hojas insertadas, en lugar de como hojas de impresión dúplex insertadas.
Papeles mezclados, impresión a través de LPR
Si envía un trabajo de Papeles mezclados a la cola Directa del Fiery a través de LPR, el trabajo falla. Esto se debe a que los trabajos de Papeles mezclados requieren procesamiento intermedio y guardado de los datos en el disco. La cola Directa no está diseñada para guardar datos ni información relacionada con el trabajo en el disco duro. En la mayoría de los casos, los trabajos enviados a la cola Directa que requieren espacio de disco se redireccionan a la cola Impresión. Sin embargo, los trabajos de impresión enviados a la cola Directa a través de LPR fallarán. Para imprimir un trabajo de Papeles mezclados a través de LPR, envíe el trabajo a la cola Impresión (cuando desee imprimir el trabajo y guardar los datos de trama para una reimpresión rápida) o a la cola En espera (cuando desee procesar el trabajo, pero no imprimir inmediatamente).
Papeles mezclados y Ordenar
Para ordenar un trabajo cuando se imprime utilizando valores de Papeles mezclados, debe seleccionar la opción Ordenar en el controlador de impresora del Fiery (pestaña Terminación), no seleccione la opción Ordenar del cuadro de diálogo Imprimir de su aplicación.
Papeles mezclados, Dúplex y Orientación
En los trabajos de Papeles mezclados en los que algunas páginas tienen orientación Vertical y otras tienen orientación Horizontal, es posible que las páginas de impresión dúplex no se impriman con la orientación correcta.
Impresión dúplex
manual
Impresión dúplex manual mediante Bandeja 5 (especial) o Bandeja 6 (extra grande) La impresión dúplex manual y semimanual se admite si se utilizan como origen del papel la Bandeja 5 (especial) o la Bandeja 6 (extra grande). Puede imprimir la salida dúplex en un modo totalmente manual, determinando usted mismo la manipulación de papel requerida o puede imprimir en un modo semimanual, en el que el Fiery le pide que realice los pasos manuales requeridos.
PARAIMPRIMIRENUNMODOCOMPLETAMENTEMANUAL
1 Imprimir dos trabajos: el primero contiene las páginas con numeración para (Cara 2) y el segundo contiene las páginas con número impar (Cara 1).
Dado que los trabajos son dos trabajos separados, puede incluso imprimirlos desde aplicaciones diferentes si es necesario.
2 En el primer trabajo, configure las opciones de impresión como se indica a continuación: • Impresión boca abajo = Boca abajo
• Origen del papel = Bandeja 5 (especial) o Bandeja 6 (extra grande)
• Tamaño página y Tipo de papel = el tipo de papel cargado en el Origen del papel 3 Imprima el primer trabajo.
4 Fíjese en cómo están orientadas las páginas en la bandeja de salida.
5 Voltee las páginas de forma que las caras impresas estén boca abajo y vuelva a cargarlas en la misma bandeja utilizada para imprimir el primer trabajo.
En función de cómo cargue las páginas, puede imprimir la Cara 2 con la misma orientación que la Cara 1 (Superior-Superior) o girado 180 grados en relación con la Cara 1 (Superior-Inferior).
En la impresión Superior-Superior, mantenga las páginas orientadas de la misma forma que estaban en la bandeja salida, pero siempre boca abajo. Por ejemplo, si las páginas están en posición invertida y boca arriba, cárguelas invertidas y boca abajo.
En la impresión Superior-Inferior, gire las páginas 180 grados y voltéelas boca abajo.
NOTA: Para los trabajos con imposiciones añadidas con Impose, voltee siempre las páginas a lo
largo del borde largo de la página.
6 Imprima el segundo trabajo con los mismos valores que el primero, pero seleccione en Tipo de papel el valor de Cara 2 que corresponda al Tipo de papel que utilizó para el primer trabajo.
Por ejemplo, si imprimió el primer trabajo con Común (64-105 g/m2), imprima el segundo trabajo con Común (cara 2) (64-105 g/m2).
Superior-Superior Superior-Inferior Vertical Horizontal
1
2
1
2
1
2
1
2
Bandeja de entrada Bandeja de salida Bandeja de entrada Bandeja de salidaPARAIMPRIMIRENMODOSEMIMANUAL
1 Desde su aplicación, seleccione Imprimir.
2 Configure las opciones de impresión como se indica a continuación: • Dúplex manual = Manual
• Impresión boca abajo = Boca abajo
• Origen del papel = Bandeja 5 (especial) o Bandeja 6 (extra grande) 3 Imprima el trabajo.
Se imprimen las páginas con número par.
4 Si está imprimiendo desde la Bandeja 5 (especial) retire el papel no utilizado de la bandeja. 5 Recuerde cómo están orientadas las páginas en la bandeja de salida.
6 Voltee las páginas de forma que las caras impresas estén boca abajo y vuelva a cargarlas en la misma bandeja utilizada para imprimir la primera cara.
En función de cómo cargue las páginas, puede imprimir la Cara 2 con la misma orientación que la Cara 1 (Superior-Superior) o girado 180 grados en relación con la Cara 1 (Superior-Inferior).
En la impresión Superior-Superior, mantenga las páginas orientadas de la misma forma que estaban en la bandeja salida, pero siempre boca abajo. Por ejemplo, si las páginas están en posición invertida y boca arriba, cárguelas invertidas y boca abajo.
Superior-Superior Superior-Inferior Vertical Horizontal
1
2
1
2
1
2
1
2
Bandeja de entrada Bandeja de salidaEn la impresión Superior-Inferior, gire las páginas 180 grados y voltéelas boca abajo.
NOTA: Para los trabajos con imposiciones añadidas con Impose, voltee siempre las páginas a lo largo del borde largo de la página.
7 Para la Bandeja 6 (extra grande), pulse el botón de inicio en el panel de control de la copiadora.
La Bandeja 5 (especial) detecta qué páginas se han cargado. No es necesario pulsar el botón de inicio.
Se imprimen las páginas con número impar.
Impresión de
correo electrónico
Servicios de SMTP
Debe activar los servicios de SMTP en su servidor de correo electrónico de la red. Contraseña de la cuenta de correo electrónico
La impresión de correo electrónico no funciona si la cuenta de correo electrónico del Fiery no tiene una contraseña. Para recibir trabajos de impresión por correo electrónico, debe definir una contraseña para la cuenta de correo electrónico que esté configurada para que la use el Fiery.
Formatos de datos adjuntos admitidos
Los datos adjuntos de archivo admitidos para la impresión de Email son PostScript, PRN (archivo de impresora Windows), PDF (versión 1.6) y TIFF (versión 6). Los documentos JPEG y de Microsoft Office no se admiten como adjuntos. Documentos TIFF
Si imprime un archivo TIFF a través del correo electrónico, adjuntando el archivo a un mensaje de correo electrónico enviado al Fiery y el archivo TIFF se comprimió mediante G3MH o G4MMR, el archivo se imprime correctamente pero no se envían notificaciones de correo electrónico.
Cuando se envía un documento TIFF al Fiery como datos adjuntos de correo electrónico, la portada no se imprime.
Bandeja de entrada Bandeja de salida
Impresión USB
Impresión de archivos mediante una unidad USBLos usuarios pueden guardar archivos imprimibles en la unidad USB opcional e imprimir esos archivos al Fiery. Para imprimir automáticamente archivos al conectarse la unidad USB al Fiery, debe guardar los archivos en carpetas específicas en la unidad USB. Para configurar la unidad USB, utilice el siguiente procedimiento:
PARACONFIGURARLAUNIDAD USB EIMPRIMIRLOSARCHIVOS
1 Cree carpetas en el nivel superior (nivel raíz) de la unidad USB para cada conexión de impresión (Imprimir, En espera y Directa) que desee utilizar.
Utilice la conexión Directa para imprimir un trabajo sin retenerlo.Utilice la cola Impresión para imprimir un trabajo y retenerlo para una posible reimpresión. Utilice la cola En espera para poner en espera un trabajo en el servidor para su posterior modificación e impresión. 2 Asigne nombres a las carpetas como se indica a continuación: Impresión para la cola
Impresión, En espera para la cola En espera y Directa para la conexión Directa.
3 Copie los archivos (PS, EPS, PCL, TIFF y PDF) desde la computadora a la carpeta en la unidad USB que corresponde con la conexión de impresión que va a utilizar para los archivos. 4 Retire la unidad USB de la computadora y conéctelo al puerto USB del Fiery.
Al conectarse a la unidad USB al Fiery, los archivos se descargan automáticamente en la conexión de impresión correspondiente del Fiery.
Para obtener información acerca de la habilitación de las conexiones de impresión, consulte Instalación y configuración.
Exploración
El plugin de TWAIN no admite los trabajos de tamaños de página mezcladosEl plugin de TWAIN de Remote Scanno admite la transferencia de trabajos de exploración de tamaños originales mezclados a aplicaciones como por ejemplo, Adobe Photoshop. Sin embargo, la aplicación Remote Scan admite la recuperación de trabajos de exploración mezclados desde buzones y la distribución de estos trabajos a través del correo electrónico o el guardado en una unidad de disco duro.
Aplicaciones admitidas
Las siguientes aplicaciones admiten el plugin de TWAIN: Photoshop versión 5.5 y 6.0 para Mac OS y Windows y Adobe Acrobat versión 6.0 para Mac OS, Windows y EFI Desktop SE. Iniciación de un trabajo de exploración
No se admite la iniciación de un trabajo de exploración de forma remota. Para iniciar una exploración, debe utilizar la interfaz en la copiadora. Sin embargo, puede recuperar y distribuir trabajos de exploración de forma remota.
