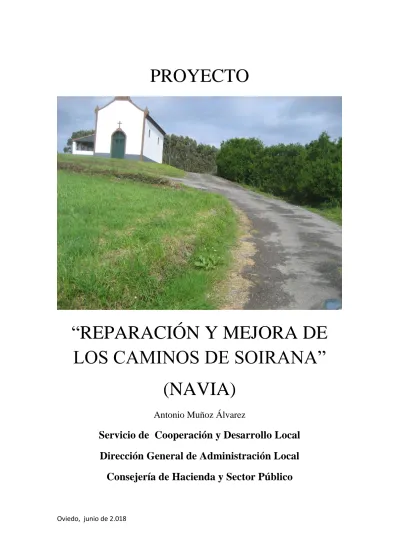

PROYECTO REPARACIÓN Y MEJORA DE LOS CAMINOS DE SOIRANA (NAVIA)

(1)

Oviedo, junio de 2.018

PROYECTO

“REPARACIÓN Y MEJORA DE

LOS CAMINOS DE SOIRANA”

(NAVIA)

Antonio Muñoz Álvarez

Servicio de Cooperación y Desarrollo Local

Dirección General de Administración Local

(2)

Reparación y mejora de los caminos de Soirana (Navia)

DOCUMENTO Nº I

MEMORIA

(3)

1 ÍNDICE GENERAL DE LA MEMORIA

1.- ANTECEDENTES ... 2

2.- OBJETO DEL PROYECTO ... 3

3.- ESTUDIO DE ALTERNATIVAS Y SOLUCIÓN ADOPTADA 5.- DOCUMENTOS DE QUE CONSTA ESTE PROYECTO ... 4

6.- PRECIOS ... 4

7.- PRESUPUESTO ... 4

8.- EXPROPIACIONES, SERVICIOS AFECTADOS, MEDIO AMBIENTE Y CONDICIONES ESPECIALES DE EJECUCIÓN 9.- PLAZO DE EJECUCIÓN Y GARANTÍA ... 5

10.- CLASIFICACIÓN DEL CONTRATISTA ... 5

11.- MEDIOS PERSONALES Y MATERIALES ADSCRITOS A LA OBRA 12.- REVISIÓN DE PRECIOS ... 6

13.- SEGURIDAD Y SALUD ... 6

14.- PERMISOS Y AUTORIZACIONES ... 7

15.- NORMAS E INSTRUCCIONES CONSIDERADAS ... 7

16.- DECLARACIÓN DE OBRA COMPLETA. CLASIFICACIÓN ... 17.- CONCLUSIÓN ... 8

Anejo Nº 1.- Justificación de precios

Anejo Nº 2.- Parcelario y Servicios afectados Anejo Nº 3.- Plan de obra

Anejo Nº 4.- Seguridad y Salud Anejo Nº 5.- Reportaje fotográfico Anejo Nº 6.- Gestión de Residuos Anejo Nº 7.- Entronques

(4)

MEMORIA

1. ANTECEDENTES

A petición del Ayuntamiento de Navia, el Servicio de Cooperación y Desarrollo Local de la Dirección General de Administración Local, de la Consejería de Hacienda y Sector Público redactó un “Informe Previo”, en el que se describe el estado de las infraestructuras que nos ocupan y concluía: la mayor parte de los caminos de Soirana se encuentra en mal estado. Sin soluciones de drenaje al carecer de cunetas, se intentará eliminar las posibles causas de los deterioros. Se propone una mejora de su pavimento. El proyecto soluciona en la medida de lo posible la situación.

2. OBJETO DEL PROYECTO

Se pretende proporcionar a los caminos interiores de Soirana de una superficie de rodadura correcta y duradera, eliminando deformaciones y baches. No se modifica el trazado pero si el drenaje y las anchuras. No se modifican los entronques con la NV2 que se consideran correctos.

Llamaremos a los caminos C1 de 361 m de longitud y 3,3 m de anchura media, C2 de 496 m por 3,30 m, C3 de 157 m por 4 m, C4 de 160 m por 3,45 m y C5 de 165 m por 4,2 m. Diferentes anchuras condicionadas por cierres y edificaciones. Además hay un ramal de 55 m en el camino C1 y dos ramales en el C2 de 22 m y 92 m con anchuras variables.

Las mejoras tienen como objetivos aprovechar las anchuras disponibles, reparar la pavimentación existente y la subsanación de los diferentes problemas de evacuación de aguas pluviales y de los elementos de drenaje que acompañan a los viales. Al no disponer de cunetas se deberán abrir en aquellos lugares donde haya posibilidad de dar salida a las aguas sin perjudicar a las viviendas y propiedades receptoras. Las mejoras no incluyen modificación alguna de los trazados actuales que se consideran correctos y que sirven adecuadamente a las numerosas fincas de cultivos forrajeras que sustentan a la abundante cabaña ganadera de la zona y a viviendas unifamiliares y negocios de hostelería. El perfil longitudinal no se modifica y el transversal tampoco si exceptuamos la construcción del pavimento con las pendientes hacia el valle para que de forma no caótica se pueda evacuar las aguas pluviales sin dañar viviendas y huertas.

3. ESTUDIO DE ALTERNATIVAS Y SOLUCIÓN ADOPTADA

La mejora del drenaje y de la pavimentación de los caminos interiores de Soirana no tiene alternativas que mejoren las soluciones proyectadas puesto que la intención del ayuntamiento no incluye ampliar las anchuras disponibles por dos razones principalmente. La primera es la presencia de edificaciones y explotaciones agrarias a lo largo de todos los caminos y la segunda que se consiguen dimensiones adaptadas al número de vecinos que utilizarán los viales.

(5)

3

Las obras previstas en el proyecto han sido consensuadas con los responsables municipales y consisten en lo siguiente:

Sección tipo

La sección tipo de la calzada será de 3,3 a 4,2 metros de ancho con bombeo del 1-2 % hacia ambas cunetas o hacia el valle y pavimentada con aglomerado en caliente. Se considera suficiente el refuerzo de firme escogido habida cuenta de la prohibición de utilización de esos viales por vehículos de más de 16 Tn. El tráfico nunca llegará al T42. Son calles de núcleo rural para vehículos ligeros y maquinaria agraria.

Movimiento de tierras

En este capítulo se incluyen la limpieza del camino y el fresado de los entronques. Limpieza y desbroce de márgenes, y la posterior eliminación de todos los materiales sueltos de la carretera.

Se procederá a desatascar los salva cunetas y las tuberías obstruidas con tierras vegetales que impiden cualquier evacuación de las aguas (entronque camino 2 y 3). Se fresan las uniones entre el pavimento existente en la carretera regional y la nueva pavimentación.

Drenaje y obras de fábrica

Se supervisará el funcionamiento de todas las obras de fábrica y demás elementos del drenaje de los caminos. Se tienen que construir dos arquetas de recepción de tuberías de drenaje (238 ml) y futuras cunetas. Hay que elevar numerosas arquetas de saneamiento afectadas por las mejoras que se dejarán en el mismo plano que la nueva superficie.

Se procurará no obstruir la afluencia de las aguas pluviales superficiales con barreras de hormigón (bordillos) por lo que se ha utilizado con más profusión la cuneta rigola de protección lateral de la caja del camino evitando exceso de bordillos y mejorando la anchura útil.

Se han previsto 447 ml de cuneta rigola de 0,5 m de ancho y 258 m de 0,3 m, la mayoría en el camino nº1 y 2 y 232 ml de cuneta tipo V la mayoría en el camino nº 1.

Afirmado y pavimentación

Una vez eliminados todos los elementos sueltos se aprovecha el paquete actual de firme como base de la nueva pavimentación. Riego de imprimación y sellado. Se emplearán 5 cm de media en regularización y capa de rodadura, en aglomerado tipo AC16 SURF 50/70 D SILICE. Se han señalado en las plantas esquemáticas las diferentes actuaciones. En las inmediaciones de la NV2 (< 5 Km) se encuentran canteras de áridos silíceos, plantas de aglomerados (<7 Km) y de hormigones, talleres y almacenes de materiales de construcción.

Las entradas que comienzan con plataforma de hormigón se mantienen y las demás se rematan en sus primeros metros con aglomerado.

(6)

Señalización y defensas

La obra se terminará al pintar la señalización horizontal de limitación de peso y de STOP. Se aprovecha la totalidad de la señalización vertical de los caminos. 5. DOCUMENTOS DEL PROYECTO

DOCUMENTO Nº 1.- MEMORIA Y ANEJOS Anejo Nº 1.- Justificación de precios

Anejo Nº 2.- Servicios afectados y entronques. Anejo Nº 3.- Plan de obra

Anejo Nº 4.- Estudio Básico de Seguridad y Salud Anejo Nº 5.- Reportaje fotográfico

Anejo Nº 6.- Gestión de Residuos Anejo Nº 7.- Entronques

DOCUMENTO Nº 2.- PLANOS

Plano nº 1.- Situación e índice de planos Plano nº 2.- Ortofotos con estado actual Plano nº 3.- Plantas esquemáticas Plano nº 4.- Secciones tipo y detalles

DOCUMENTO Nº 3.- PLIEGO DE PRESCRIPCIONES TÉCNICAS PARTICULARES

DOCUMENTO Nº 4.- PRESUPUESTO Mediciones

Cuadro de precios nº 1 Cuadro de precios nº 2

Presupuesto General y Resumen del Presupuesto 6. PRECIOS

Los precios de las distintas unidades de obra expuestos en letra y descompuestos, han sido obtenidos de acuerdo con los precios de la mano de obra, maquinaria y materiales vigentes.

Los precios de la mano de obra incluyen los costes diversos, los derivados de los seguros sociales y accidentales. Los precios de la maquinaria incluyen el salario del maquinista, los gastos de lubricante y combustible y los costes de personal auxiliar, transporte y motorización correspondientes. Los costes de los materiales incluyen el coste directo y el derivado del transporte a obra. En las unidades de obra se aplica el 6 % de costes indirectos para su precio final.

7. PRESUPUESTO

Aplicando los precios que figuran en los cuadros de precios a las distintas unidades de obra, se obtiene un Presupuesto de Ejecución Material de CINCUENTA Y CINCO MIL QUINIENTOS CUARENTA Y DOS EUROS

(7)

5

CON SETENTA Y SIETE CÉNTIMOS (55.542,77€).

Multiplicando el Presupuesto de Ejecución Material resultante por los coeficientes correspondientes a los gastos generales y beneficio industrial, resulta un Presupuesto Base de Licitación sin IVA de SESENTA Y SEIS NOVENTA Y CINCO EUROS CON NOVENTA CÉNTIMOS (66.095,90 €). Considerando un 21 % de IVA vigente, resulta un Presupuesto Base de Licitación con IVA de SETENTA Y NUEVE MIL NOVECIENTOS SETENTA Y SEIS EUROS CON CUATRO CÉNTIMOS (79.976,04 €).

8. EXPROPIACIONES, SERVICIOS AFECTADOS, MEDIO AMBIENTE Y CONDICONES ESPECIALES DE EJECUCIÓN

Se adjunta la información proporcionada por la Encuesta de Infraestructuras y Equipamientos Locales (EIEL) con los trazados de las tuberías de saneamiento y abastecimiento que cruzan las vías o las recorren en zanja en un pequeño trecho. Tipo de tubería colector de PVC en buen estado. Tipo de tubería de abastecimiento PVC en regular estado.

Considerando el artículo202 de la Ley 9/2017, de 8 de noviembre de Contratos del Sector Público se considera condición especial de ejecución de carácter social el cumplimiento como mínimo de las condiciones recogidas en el Convenio Colectivo de la Construcción del Principado de Asturias.

Reducción de ruidos: teniendo en cuenta que la obra se realiza dentro de un núcleo urbano disperso se evitará que los trabajos empiecen antes de las 9 de la mañana.

Emisión de polvo: se evitará en todo momento la emisión de polvo mediante el riego periódico de las superficies de trabajo.

Grado de reutilización de los materiales: se aprovecha el 100 % del firme existente como soporte del nuevo. Mínimo volumen de materiales transportados a vertedero procedentes del fresado de los entronques. La tierra vegetal forma la mayor parte de los materiales procedentes de la limpieza de las cunetas y tubos colmatados y el material fresado se puede utilizar para rellenos en las zanjas de drenaje.

El tratamiento no perjudica el paisaje existente por encontrarse los caminos, siempre a un nivel visual inferior que los terrenos que la rodean.

Al tratarse la actuación de únicamente de una renovación de los firmes no se precisa Estudio de Impacto Ambiental.

En el camino nº 2 se procederá a la tala de 5 ejemplares de pinos que crecen en medio de la cuneta y perjudican la evacuación de las aguas pluviales.

9. PLAZO DE EJECUCIÓN Y GARANTÍA

Se establece un plazo de ejecución para las obras contempladas en el presente proyecto de dos (2) meses, contados a partir de la firma del acta de comprobación del replanteo.

A efectos de conservación de las mismas, se establece un plazo de garantía de UN (1) AÑO a contar desde el día de la Recepción de las obras.

10. CLASIFICACIÓN DEL CONTRATISTA

(8)

Decreto 1098/2001 de 12 de Octubre, por el que se aprueba el Reglamento general de la Ley de Contratos de las Administraciones Públicas, para la ejecución de la obra descrita se precisa la siguiente clasificación del contratista:

Grupo G: Viales y pistas

Subgrupo 4: Con firmes de mezclas bituminosas Categoría: 1 < 150.000 €

Las principales unidades de obra son la pavimentación de las calles con aglomerado en caliente y la construcción de cunetas y elementos de hormigón en pavimentación. Para asegurar la calidad de los trabajos se deberá tener experiencia en el manejo de equipos de extensión de aglomerado en caliente en caminos de menos de 4 m.; experiencia en la ejecución de superficies complicadas como son la estrecha red de caminos-calles de un pequeño núcleo rural. Las excavaciones necesarias para pozos y zanjas se pueden realizar por medio de una retroexcavadora pequeña, pala mixta, mini retro o equivalente. La maquinaria de extensión de aglomerado y las compactadoras autopropulsadas especiales para caminos estrechos será la idónea, así como la experiencia de los equipos humanos en este tipo pavimentaciones llenas detalles. Igualmente para las complicadas obras de drenaje y urbanización que acompañan al paquete de firme.

11. MEDIOS PERSONALES Y MATERIALES ADSCRITOS A LA OBRA La relación de personal que se pondrá al servicio de la obra será al menos el siguiente:

- Un capataz - Oficiales de 1ª - Peón

La relación de maquinaria mínima a emplear en la ejecución de la obra es la siguiente: - Camiones transporte de aglomerado

- Extendedora de aglomerado cobre cadenas 2,5-4,5 m - Rodillo compactador autopropulsado

- Pala mixta

- Autohormigonera 3 m³ - Dumper autocargador 12. REVISIÓN DE PRECIOS

Conforme a la Normativa vigente, y dado que el plazo de ejecución de la obra no es superior a doce meses, por lo que no se considera necesaria la introducción de la cláusula de revisión de precios.

13. SEGURIDAD Y SALUD

De acuerdo con el Real Decreto 1627/1997 de 24 de Octubre por el que se establecen las disposiciones mínimas de Seguridad y Salud a seguir en las obras de construcción, no es necesario incluir un Estudio de Seguridad y Salud para las obras proyectadas tanto por la duración de .las obras como por lo trabajadores implicados en las labores de limpieza y pavimentación.

Dadas la gran cantidad de alternativas existentes para comunicar Puerto de Vega y la mayoría de las viviendas y explotaciones de su entorno se deberá solicitar el cierre de los diferentes tramos (Ci) para acometer las obras con las máximas

(9)

7

garantías. Especial señalización en los entronques. 14. PERMISOS Y AUTORIZACIONES

Se deberá pedir permiso a la Dirección General de Carreteras del principado de Asturias (red secundaria NV2) para la actuación en los entronques que en ningún caso modifican pendientes y/o anchuras. Existe una partida específica en el proyecto para fresar las futuras uniones entre los caminos locales y la carretera autonómica.

15. NORMAS E INSTRUCCIONES CONSIDERADAS

En la redacción del presente proyecto se han tenido en cuenta todas las disposiciones que con carácter de Instrucciones, Normas o Recomendaciones, se encuentran actualmente vigentes en materia de Proyectos de Carreteras. Entre ellas se han empleado las siguientes:

- Instrucción EHE de Hormigón Estructural. - Instrucción 3.1-I.C “Trazado”.

- Instrucción 5.2-I.C “Drenaje superficial”. - Instrucción 6.1 y 6.2-I.C “Secciones de firme”. - Instrucción 6.3-I.C “Refuerzo de firmes”. - Instrucción 8.1-I.C “Señalización vertical”. - Instrucción 8.3-I.C “Señalización de obras”.

- Pliego de Prescripciones Técnicas Generales para obras de Carreteras y Puentes 3/75, y posteriores modificaciones que conforman el PG-4/88.Recomendaciones para el control de calidad en obras de carreteras. - Ley de Contratación de las Administraciones Públicas.

- Reglamento General de Contratación de Obras del Estado. - Ley de Carreteras.

- Reglamento General de carreteras.

- Pliego de Prescripciones Técnicas Generales para obras de carreteras y puentes, denominadas abreviadamente PG-3.

- Normativas relativas a procedimientos de ensayo de diversos materiales, recogidas en las series UNE y NLT.

- Normas relativas a la recepción de materiales. (RC-93) - Real Decreto 555/86, sobre Seguridad y Salud en el trabajo. - Normas ISO series 9000-9004, relativas al Control de Calidad.

- Diferentes normas técnicas especializadas en un aspecto concreto del proyecto, como saneamiento, electrificación, etc.

16. DECLARACIÓN DE TIPO DE OBRA Y OBRA COMPLETA

Las obras objeto del presente proyecto se encuadran dentro del grupo c) Obras de reparación simple, conforme a lo dispuesto en el artículo 2321 de la Ley 9/2017, de 8 de noviembre, por el que se aprueba nueva Ley de Contratos del Sector Público. Así mismo, se pone de manifiesto que el conjunto de las obras comprendidas en el presente proyecto constituyen una obra completa según lo dispuesto en el artículo 125.1 del Real Decreto 1098/2001, de 12 de octubre, por el que se aprueba el Reglamento General de la Ley de Contratos de las

(10)

Reparación y mejora de los caminos de Soirana (Navia) Administraciones Públicas.

Con la Ley de Contratos del Sector Público la clasificación de la Obra (art.232): Reparación simple.

17. CONCLUSIÓN

Considerando que el Proyecto está redactado de acuerdo con la normativa vigente y que las obras que comprende cumplen el objetivo propuesto y se encuentran suficientemente estudiadas con todo lo anteriormente expuesto y demás documentos que se acompañan, se eleva a la superioridad pertinente para que, si lo estima oportuno, se pueda proceder a la tramitación administrativa necesaria para la realización de las obras.

Oviedo, junio 2.018 EL INGENIERO AUTOR DEL PROYECTO

VºBº EL JEFE DEL SERVICIO Fdo.: Antonio J. Muñoz Álvarez

Fdo: Antonio Álvarez Rodríguez

MUÑOZ ALVAREZ ANTONIO JESUS - 11053966M

Firmado digitalmente por MUÑOZ ALVAREZ ANTONIO JESUS - 11053966M

Nombre de reconocimiento (DN): c=ES, serialNumber=11053966M, sn=MUÑOZ ALVAREZ, givenName=ANTONIO JESUS, cn=MUÑOZ ALVAREZ ANTONIO JESUS - 11053966M Fecha: 2018.10.18 09:58:33 +02'00'

(11)

ANEJO Nº 1.

(12)

CUADRO DE DESCOMPUESTOS

Reparación y mejora de los caminos de Soirana (Navia)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO SUBTOTAL IMPORTE

Página 1

CAPÍTULO C01 MOVIMIENTO DE TIERRAS

01.001 m LIMPIEZA GENERAL

Limpieza general de la caja del camino que incluye: limpieza, apertura, perfilado de cuneta, limpieza de obras de drenaje, desbroce y perfilado de taludes, incluso retirada y apilado de capa de tierra vegetal superficial, por medios mecánicos, con carga y trasporte al vertedero autorizado y con p.p. de medios auxiliares.

MO011 0,020 h Peón 18,85 0,38

MO006 0,005 h Capataz 22,30 0,11

MQ001 0,005 h Rozadora eléctrica manual 15,00 0,08 MQ003 0,010 h Pala mixta/retro s/ruedas 1,5 m3 13,85 0,14

MQ004 0,008 h Camión basculante 12 t 40,35 0,32

%007 7,000 % Canon de vertedero de tierras 1,00 0,07

Suma la partida ... 1,10 Costes indirectos ... 6,00% 0,07

TOTAL PARTIDA... 1,17

Asciende el precio total de la partida a la mencionada cantidad de UN EUROS con DIECISIETE CÉNTIMOS

01.02 m³ EXCAVACIÓN EN SANEOS

Excavación en saneos o pozos en todo tipo de terreno, realizada por medios mecánicos, con empleo esporádico de martillo hidráulico, incluso transporte de terrenos resultantes a vertedero o lugar de empleo

MO006 0,010 h Capataz 22,30 0,22

MQ005 0,050 h Retro 1 m3 c/martillo picador 44,70 2,24

Asciende el precio total de la partida a la mencionada cantidad de CINCO EUROS con NUEVE CÉNTIMOS

01.03 m³ EXCAVACIÓN EN DESMONTE

Desmonte a cielo abierto en terrenos de consistencia media con afloraciones esporádicas de roca, realizado con retroexcavadora, incluso carga y transporte de productos a vertedero autorizado, p.p. de ayuda manual y medios auxiliares, medido sobre perfil.

MO011 0,010 h Peón 18,85 0,19

MQ006 0,100 h Retroexcavadora s/neumáticos 27,50 2,75 MQ007 0,100 h Camión basculante 4x4 14t 35,00 3,50 %007 7,000 % Canon de vertedero de tierras 6,40 0,45

Asciende el precio total de la partida a la mencionada cantidad de SIETE EUROS con TREINTA CÉNTIMOS

01.002 m³ EXCAVACIÓN EN ZANJA

Excavación en zanja, pozo o cimentación de obras de fábrica, a cualquier profundidad y en todo tipo de terreno, con cualquier medio, con limpieza de desprendimientos, perfilado y rasanteo del fondo, entibación y agotamientos, incluso transporte de los productos sobrantes a vertedero autorizado.

AUX03 1,000 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 7,93

(13)

Página 2

01.003 m³ RELLENO TRASDOS O.F.

Relleno de trasdós en obras de fábrica con productos seleccionados procedentes de la propia excavación o de préstamos, incluso compactación. Totalmente terminado

AUX05 1,000 m³ RELLENO DE ZANJAS 3,12 3,12

MT041 1,330 t Material prestamos (70%) 5,25 6,98

Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con SETENTA Y UN CÉNTIMOS

01.06 m² ENTIBACIÓN

Entibación en zanja, incluso desencofrado y limpieza, compuesto de tablón de pino norte de 50 mm. de espesor. (Amortizable en 4 puestas).

AUX06 1,000 m2 ENTIBACIÓN 14,45 14,45

Asciende el precio total de la partida a la mencionada cantidad de QUINCE EUROS con TREINTA Y DOS CÉNTIMOS

01.07 m Apertura de cunetas

MO011 0,020 h Peón 18,85 0,38

MO006 0,005 h Capataz 22,30 0,11

MQ003 0,010 h Pala mixta/retro s/ruedas 1,5 m3 13,85 0,14

Asciende el precio total de la partida a la mencionada cantidad de UN EUROS con UN CÉNTIMOS

01.09 m³ TERRAPLÉN

0 0,015 h Oficial de 1ª 21,57 0,32

O0106 0,015 h Peón ordinario 18,85 0,28

M0106 0,015 h Motoniveladora de 91 Kw. 47,03 0,71

M0230 0,015 h Camión aljibe 18,03 0,27

M0120 0,015 h Compact. vibrante autopro. 15 Tn 45,00 0,68

Asciende el precio total de la partida a la mencionada cantidad de DOS EUROS con CUARENTA CÉNTIMOS

E0201 m² ESCARIFICADO Y FRESADO

M².de escarificado o fresado de la explanación, firmes y pavimentos existentes, incluso carga y retirada de productos a vertedero, canon y acondicionamiento del mismo. Hasta una profundidad de 10 cm.

0 0,001 h Oficial de 1ª 21,57 0,02

M0290 0,008 h fresadora 36,00 0,29

M0104 0,055 h Pala cargad. s/ ruedas 1 a 2 m3 34,26 1,88 M0228 0,010 h Camión dumper de 3 ejes 24,04 0,24

(14)

Página 3

CAPÍTULO C02 OBRAS DE FÁBRICA

02.001 m² ENCOFRADO

Encofrado E-1 en cimientos y alzados de obras de fábrica. Incluso desencofrado y limpieza. Incluido vibrado. AUX01 1,000 m² ENCOFRADO PARAMENTOS RECTOS 19,98 19,98

Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN EUROS con DIECIOCHO CÉNTIMOS

02.002 kg ACERO CORRUGADO B 500 S

Acero corrugado en armaduras tipo B 500 S, doblado y colocado, incluso parte proporcional de empalmes y ataduras.

AUX07 1,000 kg ACERO CORRUGADO B 500 S 1,65 1,65

Asciende el precio total de la partida a la mencionada cantidad de UN EUROS con SETENTA Y CINCO CÉNTIMOS

02.003 m³ HORMIGON TIPO HA-25/P/20/IIa

Hormigón en masa tipo HA-25/P/20/IIa, de 25 N/mm2 de resistencia característica, con cemento Portland CEM II/B-V 32,5 R y árido machacado de 20 mm. de tamaño máximo, consistencia plástica, a emplear en obras de fá- brica, puesto en obra y vibrado.

AUX02 1,000 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 103,09

TOTAL PARTIDA... 109,28

Asciende el precio total de la partida a la mencionada cantidad de CIENTO NUEVE EUROS con VEINTIOCHO CÉNTIMOS

02.008 Ud. ARQUETA PLUVIALES CON REJILLA

Arqueta para recogida de pluviales de hormigón HA-25, con rejilla y marco de fundición de dimensiones 750 x 490 mm, incluyendo excavación, encofrado, hormigonado, desencofrado y trasdosado con material seleccionado de la excavación.

AUX01 2,500 m² ENCOFRADO PARAMENTOS RECTOS 19,98 49,95 AUX02 0,548 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 56,49 AUX03 1,500 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 11,90 MO008 0,200 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 4,31

MO011 0,200 h Peón 18,85 3,77

MT038 1,000 u Rejilla y marco fund. 70,00 70,00

TOTAL PARTIDA... 208,21

(15)

Página 4

02.010 m CANALETA DESAGÜE REJILLA FUNDICIÓN D-400, 750x330

Canal de desagüe, realizado con canaleta prefabricada de hormigón polímero, y rejilla de fundición dúctil apta para cargas de tráfico normal en calzadas, arcenes y zonas de aparcamiento, clase D-400 de dimensiones 300 de ancho x 195 mm de alto y 155 mm de paso libre, asentado sobre cama de hormigón HA-25/B/20/IIa árido 15/20 mm., incluso relleno de zanja y parte proporcional de material y medios auxiliares. (Criterios de diseño y montaje según CTE/DB-HS-5)

AUX02 0,040 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 4,12 AUX03 0,100 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 0,79

AUX05 0,036 m³ RELLENO DE ZANJAS 3,12 0,11

MO008 0,200 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 4,31

MO011 0,200 h Peón 18,85 3,77

MT037 1,000 m Canaleta fundición reja fundición D-400, 750x330 155,00 155,00

TOTAL PARTIDA... 178,19

Asciende el precio total de la partida a la mencionada cantidad de CIENTO SETENTA Y OCHO EUROS con DIECINUEVE CÉNTIMOS

02.02 m CUNETA TIPO "V"

Cuneta revestida de hormigón en forma de V, de 0,5 m de anchura cada arista y 15 cm de espesor. Totalmente terminada.

MO011 0,060 h Peón 18,85 1,13

MO008 0,050 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 1,08 AUX01 0,300 m² ENCOFRADO PARAMENTOS RECTOS 19,98 5,99 186 0,150 m³ HORMIGÓN TIPO HM-20/B/40/IIa 78,00 11,70 P955 0,080 Kg Fibras sintéticas polipropileno 4,00 0,32

Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN EUROS con CUARENTA Y TRES CÉNTIMOS

02.03 m CUNETA RÍGOLA DE 50 cm

Cuneta-rígola, revestida de hormigón HM-20 fabricada "in situ", de 15 cm de espesor y 50 cm de caz, incluyendo encofrado, hormigonado y desencofrado, incluso trasdosado de bordillo con material de la excavación. Totalmente terminada.

MO011 0,200 h Peón 18,85 3,77

MO008 0,100 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 2,16 AUX01 0,150 m² ENCOFRADO PARAMENTOS RECTOS 19,98 3,00 AUX02 0,075 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 7,73 P955 0,080 Kg Fibras sintéticas polipropileno 4,00 0,32

Asciende el precio total de la partida a la mencionada cantidad de DIECIOCHO EUROS

02.06 Ud. FRENTE ALETAS CAÑO 0,40 m

Frente de aletas para caño de Ø40, completamente terminada incluso excavación, encofrado, desencofrado, hormigonado y vibrado. Completamente terminada.

MO011 0,200 h Peón 18,85 3,77

AUX03 0,678 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 5,38 AUX01 4,537 m² ENCOFRADO PARAMENTOS RECTOS 19,98 90,65 AUX02 0,753 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 77,63

TOTAL PARTIDA... 192,64

(16)

Página 5

02.07 m CAÑO DE PVC Ø= 400 mm

Tubería de PVC corrugado de 0,40 m de diámetro, incluso excavación, solera y recubrimiento de hormigón tipo HM-20, conforme planos de detalle, totalmente terminado.

MO011 0,200 h Peón 18,85 3,77

AUX03 0,410 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 3,25 AUX02 0,281 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 28,97 MQ011 0,025 h Camión 3 ejes 300 CV c/pluma 2000 en punta 47,00 1,18

MT036 1,000 m Tubo de PVC Ø = 400 MM 9,00 9,00

Asciende el precio total de la partida a la mencionada cantidad de CINCUENTA Y TRES EUROS con CINCUENTA Y UN CÉNTIMOS

02.08 m³ ESCOLLERA DE CONTENCIÓN O SOSTENIMIENTO

Fábrica de escollera, con masa comprendida entre 300 y 1000 kg, conforme a las indicaciones del Director de Obra, y a las dimensiones que figuran en los planos del Proyecto, incluso parte proporcional de preparación de asiento, hormigonado del cimiento y colocación. Totalmente terminada.

MO007 0,050 h Capataz 23,00 1,15

MT012 1,800 t Escollera 300-1000 kg 12,00 21,60

186 0,120 m³ HORMIGÓN TIPO HM-20/B/40/IIa 78,00 9,36 MQ008 0,110 h Retroexcavadora s/ruedas 1 m3 22,60 2,49 MQ007 0,110 h Camión basculante 4x4 14t 35,00 3,85

Asciende el precio total de la partida a la mencionada cantidad de CUARENTA Y UN EUROS con NOVENTA CÉNTIMOS

02.09 m ZUNCHO DE HORMIGÓN HM-20 DE 40X30 cm

Zuncho de hormigón HM-20 de 40x30 cm colocado en coronación de escolleras, muros y terraplenes incluso ar- mado longitudinalmente con cuatro varillas de acero corrugado de 8 mm y cerco cada 20 cm, preparación previa, y encofrado y desencofrado, totalmente terminado

MO011 0,100 h Peón 18,85 1,89

MO007 0,005 h Capataz 23,00 0,12

MT014 3,555 kg Acero corrugado B 500 S 1,10 3,91 AUX02 0,120 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 12,37 AUX01 0,800 m² ENCOFRADO PARAMENTOS RECTOS 19,98 15,98 MQ003 0,020 h Pala mixta/retro s/ruedas 1,5 m3 13,85 0,28

Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y SEIS EUROS con SESENTA Y DOS CÉNTIMOS

02.14 m RESBALÓN DE HORMIGÓN

Resbalón de hormigón en masa HM-20 N/mm2, de 15 cm de espesor y 60 cm de arista. Totalmente terminado, incluso excavación y preparación previa.

AUX01 0,400 m² ENCOFRADO PARAMENTOS RECTOS 19,98 7,99 AUX02 0,180 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 18,56 AUX03 0,200 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 1,59

MO007 0,005 h Capataz 23,00 0,12

MO011 0,150 h Peón 18,85 2,83

(17)

Página 6

02.15 m CUNETA TRAPEZOIDAL

ml de cuneta trapezoidal construida in situ de 60 cm de base y pendiente lateral de 45 º, de 0,5 de profundidad

MO011 0,100 h Peón 18,85 1,89

MO008 0,100 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 2,16 AUX01 0,241 m² ENCOFRADO PARAMENTOS RECTOS 19,98 4,82 186 0,241 m³ HORMIGÓN TIPO HM-20/B/40/IIa 78,00 18,80

Asciende el precio total de la partida a la mencionada cantidad de VEINTINUEVE EUROS con TREINTA Y TRES CÉNTIMOS

02.05 Ud. POZO PARA CAÑO DE 0,04 m

Pozo de hormigón HM-20 para caño de 0,40 m de diámetro, según plano de detalle, incluyendo excavación, encofrado, hormigonado, desencofrado y trasdosado con material seleccionado de la excavación.

MO011 0,050 h Peón 18,85 0,94

AUX03 1,100 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 8,72 AUX01 3,095 m² ENCOFRADO PARAMENTOS RECTOS 19,98 61,84 AUX02 0,780 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 80,41

TOTAL PARTIDA... 162,17

Asciende el precio total de la partida a la mencionada cantidad de CIENTO SESENTA Y DOS EUROS con DIECISIETE CÉNTIMOS

E0969 Ml DREN PVC ABOV. 110 mm

Ml. de zanja drenante con tubería de PVC abovedado de 110 mm. incluso excavación de zanjas, suministro, co- locación, atado del conducto, y relleno de material filtro. Incluso malla geotextil.

0 0,005 h Oficial de 1ª 21,57 0,11

O0104 0,060 H Ayudante 19,50 1,17

P0316 0,210 M3 Grava 12/20 23,60 4,96

P0866 1,000 Ml Tub. dren PVC aboved. 110 mm 3,01 3,01 M0211 0,010 H Retroexcavadora tipo mixto 35,00 0,35

P1029 1,300 M² malla geotextil 0,90 1,17

Asciende el precio total de la partida a la mencionada cantidad de DOCE EUROS con SESENTA Y UN CÉNTIMOS

E0911 Ud. RECRECIDO POZO SANEAMIENTO

Ud. recrecido de pozo de saneamiento existente o arquetas de abastecimiento y demás servicios, totalmente terminado.

O0103 0,600 H Oficial de 2ª 20,50 12,30

%0111 1,000 % Útiles y herramientas 40,60 0,41

E0106 0,100 m3 Hormigón HM-20/P/20/I central 81,47 8,15 E0501 0,150 M2 Encofrado madera obras fabrica 18,71 2,81

(18)

Página 7

U08EU001 Ud. SUMIDERO CALZADA FUND.30x40x40cm

Sumidero para recogida de pluviales en calzada, de dimensiones interiores 30x40 cm. y 40 cm. de profundidad, realizado sobre solera de hormigón en masa H-100 kg/cm2 Tmáx.20 de 10 cm. de espesor, con paredes de fábri- ca de ladrillo perforado ordinario de 1/2 pie de espesor, sentados con mortero de cemento 1/6 de cemento, enfos- cada y bruñida interiormente, i/ rejilla de fundición de 30x40x3 cm., con marco de fundición, enrasada al pavimento. Incluso recibido a tubo de saneamiento.

0.024 1,200 h Oficial de 1ª 21,57 25,88

A03H050 0,036 m³ HORM. DOSIF. 250 kg /CEMENTO Tmáx.20 60,90 2,19 P01LT020 0,038 m² Ladrillo perfora. tosco 25x12x7 60,10 2,28 A02A080 0,027 m³ MORTERO CEMENTO 1/6 M-40 44,55 1,20 A02A050 0,011 m³ MORTERO CEMENTO 1/3 M-160 60,39 0,66 P02EDW070 1,000 Ud. Rejilla/Marco FD D=300x400x30 36,00 36,00

Asciende el precio total de la partida a la mencionada cantidad de OCHENTA Y CUATRO EUROS con VEINTINUEVE CÉNTIMOS

E0913 m PASO SALVACUNETAS DE PVC 315 mm de Ø

m.l. de paso salvacunetas de PVC de 315 con recubrimiento de hormigón de 10 cm. y frentes moldeados sin aristas.

MO011 0,050 h Peón 18,85 0,94

MO008 0,100 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 2,16 AUX01 0,100 m² ENCOFRADO PARAMENTOS RECTOS 19,98 2,00

AUX02 0,100 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 10,31

Asciende el precio total de la partida a la mencionada cantidad de VEINTICINCO EUROS con OCHENTA Y SIETE CÉNTIMOS

02.17 m CUNETA DE HORMIGON TIPO A-1

Cuneta revestida tipo A-1, según se especifica en los planos, incluso excavación, rellenos trasdós. Totalmente terminada. Con berenjenos.

MO011 0,150 h Peón 18,85 2,83

MO008 0,150 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 3,24 M0211 0,050 h Retroexcavadora tipo mixto 35,00 1,75 AUX01 0,300 m² ENCOFRADO PARAMENTOS RECTOS 19,98 5,99 AUX02 0,095 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 9,79

Asciende el precio total de la partida a la mencionada cantidad de VEINTICINCO EUROS con DOS CÉNTIMOS

02.04 m RÍGOLA DE HOMIGÓN DE 30 CM

Cuneta-rigola, revestida de hormigón HM-20 fabricada "in situ", de 15 cm de espesor y 30 cm de caz, incluyendo encofrado, hormigonado y desencofrado, incluso trasdosado de bordillo con material de la excavación. Totalmente terminada.

MO011 0,200 h Peón 18,85 3,77

MO008 0,100 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 2,16 AUX01 0,150 m² ENCOFRADO PARAMENTOS RECTOS 19,98 3,00 AUX02 0,045 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 4,64 P955 0,080 Kg Fibras sintéticas polipropileno 4,00 0,32

(19)

Página 8

CAPÍTULO C03 FIRMES Y PAVIMENTOS

03.001 m³ SUB-BASE GRANULAR ZN

Zahorra natural, extendida y compactada en capa de sub-base, puesta en obra en capas de 25 cm., incluyendo preparación de la superficie de asiento y refino de la superficie acabada.

MO011 0,003 h Peón 18,85 0,06

MQ016 0,005 h Compactador de suelos liso 8t, 105 CV 40,00 0,20

MQ002 0,005 h Motoniveladora 100 CV 47,00 0,24

MQ007 0,004 h Camión basculante 4x4 14t 35,00 0,14 MQ010 0,005 h Cisterna agua sobre camión 10.000 l 29,40 0,15

MT001 0,050 m³ Agua 0,40 0,02

MT035 2,100 t Zahorra natural 7,00 14,70

Asciende el precio total de la partida a la mencionada cantidad de DIECISEIS EUROS con CUARENTA Y CUATRO CÉNTIMOS

03.002 m³ BASE DE ZAHORRA ARTIFCIAL ZA-25

Base de zahorra artificial tipo ZA-25 extendida, regada con agua hasta humedad óptima y compactada conforme a las prescripciones del P.P.T.P.

MO011 0,100 h Peón 18,85 1,89

MQ016 0,005 h Compactador de suelos liso 8t, 105 CV 40,00 0,20

MQ007 0,004 h Camión basculante 4x4 14t 35,00 0,14 MQ010 0,005 h Cisterna agua sobre camión 10.000 l 29,40 0,15

MT001 0,050 m³ Agua 0,40 0,02

MT015 2,200 t Zahorra artificial tipo ZA-25 12,50 27,50

Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y UN EUROS con NOVENTA Y CINCO CÉNTIMOS

03.003 t MEZCLA BITUMINOSA MBC AC16 surf D

Mezcla bituminosa en caliente tipo AC 16 surf D en capa de rodadura, fabricada con betún B 60/70, B80/100 o BC50/70 en un porcentaje del 5% en peso, con áridos con desgaste de los Ángeles < 30, fabricada, puesta en obra, extendida y compactada, incluso barrido de superficie, riego de imprimación o adherencia, conforme a las prescripciones del P.P.T.P. Totalmente terminado.

MO006 0,010 h Capataz 22,30 0,22

MO007 0,010 h Capataz 23,00 0,23

MO011 0,100 h Peón 18,85 1,89

MQ017 0,010 h Barredora remolcada c/motor auxiliar 4,90 0,05 MQ018 0,008 h Camión cist.bitum.c/lanza 10.000 l. 30,00 0,24 MQ019 0,010 h Pala cargadora neumáticos 85 CV/1,2m3 38,00 0,38 MQ011 0,010 h Camión 3 ejes 300 CV c/pluma 2000 en punta 47,00 0,47 MQ020 0,010 h Extended.asfáltica cadenas 2,5/6m.110CV 71,00 0,71 MQ009 0,010 h Rodillo vibrante autopropulsado 15 t 45,00 0,45 MQ021 0,010 h Compactador asfált.neum.aut. 12/22t. 47,00 0,47 MQ022 60,000 t km transporte aglomerado 0,09 5,40

MT016 8,400 t Emulsión asfáltica ECI 0,26 2,18

MT017 1,000 t Aglomerado asfáltico en caliente AC surf D en planta 43,00 43,00

(20)

Página 9

03.04 m² PAVIMENTO HORMIGÓN HM-20 ACCESOS

Pavimento de hormigón HM-20/P/20/IIa de 12 cms de espesor con fibra de polipropileno y árido silíceo, incluso encofrado, extendido, vibrado y nivelado.

MO011 0,004 h Peón 18,85 0,08

MO007 0,001 h Capataz 23,00 0,02

MO008 0,001 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 0,02 MQ023 0,010 h Regla vibrante eléctrica 3 m. 2,10 0,02 MT018 0,072 kg Fibra polipropileno 12 mm (0,6kg/m3) 8,40 0,60 AUX02 0,120 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 12,37 AUX01 0,240 m² ENCOFRADO PARAMENTOS RECTOS 19,98 4,80

(21)

Página 10

CAPÍTULO C04 VARIOS

04.01 m MARCA VIAL BLANCA ANCHO 10 CM REFLEXIVO

Marca vial blanca reflexiva de 10 cm de anchura, compuesta por pintura acrovinílica y esferas de vidrio, incluso premarcaje conforme a las prescripciones del P.P.T.P.

MO007 0,010 h Capataz 23,00 0,23

MO011 0,010 h Peón 18,85 0,19

MT019 0,100 kg Pintura plástica acrovinílica 3,00 0,30 MT020 0,030 kg Microesferas de vidrio para señalización horizontal 2,00 0,06 MQ024 0,004 h Barredora autopropulsada 15,00 0,06 MQ025 0,004 h Equipo pintabandas autopropulsado 12,00 0,05

Asciende el precio total de la partida a la mencionada cantidad de CERO EUROS con NOVENTA Y CUATRO CÉNTIMOS

04.02 m² SUPERFICIE EN MARCAS VIALES

Marca vial reflexiva en superficies para marcar palabras y líneas de detención así como isletas, compuesta por pintura acrovinílica y esferas de vidrio, incluso premarcaje conforme a las prescripciones del P.P.T.P.

MO008 0,300 h Oficial de 1ª O MAQUINISTA DE 1ª 21,57 6,47 MT021 0,550 kg Pintura marcas viales blanco 3,57 1,96 MT020 0,225 kg Microesferas de vidrio para señalización horizontal 2,00 0,45 MQ024 0,004 h Barredora autopropulsada 15,00 0,06

MQ026 0,068 h Máquina pintabandas 3,40 0,23

MQ025 0,004 h Equipo pintabandas autopropulsado 12,00 0,05

Asciende el precio total de la partida a la mencionada cantidad de NUEVE EUROS con SETENTA Y SIETE CÉNTIMOS

04.04 Ud. SEÑAL MIXTA

Señal vertical mixta constando de: señal circular de 600 mm de diámetro de chapa de acero bajo en carbono de 1,8 mm de espesor, galvanizada en caliente, con imprimación formada por resina epoxi y catalizador, pintura de acabado; y de señal triangular de peligro, de 60 cm de lado, de las mismas características que la anterior; incluso poste de sustentación de acero galvanizado de sección 80x40x2 mm anclado en macizo de hormigón HM-20 de 50x50x50 cm, conforme a las prescripciones del P.P.T.P.

MO007 0,010 h Capataz 23,00 0,23

MO011 0,025 h Peón 18,85 0,47

AUX03 0,125 m³ EXCAVACIÓN EN ZANJA O POZO 7,93 0,99 AUX02 0,125 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 12,89 MT025 1,000 Ud. Señal vertical circular diámetro 600 mm 41,77 41,77 MT026 1,000 Ud. Señal triangular de peligro 60 cm lado 53,31 53,31 MT023 3,000 m Poste de acero al carbono galvanizado 80x40x2 5,80 17,40 MT024 0,150 kg Tornillería galvanizada 3,00 0,45 MQ011 0,010 h Camión 3 ejes 300 CV c/pluma 2000 en punta 47,00 0,47

TOTAL PARTIDA... 135,66

(22)

Página 11

04.05 m CARTEL REFLEXIVO 95x25 cm

Cartel de señal informativa y de orientación de 95x25 cm., reflexivo y troquelado, incluso postes galvanizados de sustentación y cimentación, colocado.

MO007 0,010 h Capataz 23,00 0,23

MO011 0,200 h Peón 18,85 3,77

MQ027 0,200 h Ahoyadora 7,42 1,48

MT027 1,000 Ud. Cartel reflexivo de 95x25 cm 64,00 64,00 MT023 2,500 m Poste de acero al carbono galvanizado 80x40x2 5,80 14,50 AUX02 0,200 m³ HORMIGON TIPO HA-25/P/20/IIa 103,09 20,62

TOTAL PARTIDA... 110,88

Asciende el precio total de la partida a la mencionada cantidad de CIENTO DIEZ EUROS con OCHENTA Y OCHO CÉNTIMOS

04.06 m BARRERA DE SEGURIDAD

Suministro y montaje de barrera de seguridad elástica galvanizada en caliente hincada, incluso parte proporcional de pies derechos, terminales en cola de pez, captafaros y tornillería. Completamente instalada.

MO007 0,010 h Capataz 23,00 0,23

MO011 0,200 h Peón 18,85 3,77

MT028 1,000 m Barrera de seguridad 14,00 14,00

MT029 1,000 Ud. Poste tipo C100x50x6 de 2 m 16,00 16,00

Asciende el precio total de la partida a la mencionada cantidad de TREINTA Y SEIS EUROS con CUATRO CÉNTIMOS

04.001 Ud. P.A. para imprevistos y aumentos de obra

Partida alzada a justificar para ejecutar posibles aumentos de obra no previstos en la redacción del proyecto. Sin descomposición

Costes indirectos ... 6,00% 210,00

TOTAL PARTIDA... 3.710,00

(23)

Página 12

CAPÍTULO C05 SEGURIDAD Y SALUD

5.01 Ud. Casco de seguridad homologado.

Unidad para cumplimiento de las condiciones de Seguridad y Salud según Anejo

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de DOS EUROS con TREINTA Y DOS CÉNTIMOS

5.02 Ud. Protector auditivo

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con CINCUENTA Y DOS CÉNTIMOS

5.03 Ud. Mono de trabajo

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de NUEVE EUROS con CINCUENTA Y SEIS CÉNTIMOS

5.04 Ud. Traje impermeable

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de DIEZ EUROS con TRECE CÉNTIMOS

5.05 Ud. Par de guantes de goma

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de CERO EUROS con OCHENTA Y CUATRO CÉNTIMOS

5.06 Ud. Guantes de seguridad de cuero

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de TRES EUROS con DIECINUEVE CÉNTIMOS

5.07 Ud. Par de botas de goma

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de NUEVE EUROS con CINCUENTA Y SEIS CÉNTIMOS

5.08 Ud. Par de botas de seguridad

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de DIECIOCHO EUROS con DIECISEIS CÉNTIMOS

5.09 Ud. Señal normalizada de tráfico

Sin descomposición

(24)

Página 13

5.10 Ud. Cartel indicativo de riesgo

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de SEIS EUROS con SESENTA CÉNTIMOS

5.11 Ml Cinta balizamiento reflectante

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de CERO EUROS con VEINTITRES CÉNTIMOS

5.12 h Mano de obra reposición señal.

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de DIECIOCHO EUROS con CUARENTA Y OCHO CÉNTIMOS

5.13 Ud. Botiquín instalado en obra

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y TRES EUROS con SETENTA Y UN CÉNTIMOS

5.14 Ud. Reposición material sanitario

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de VEINTIUN EUROS con SESENTA Y DOS CÉNTIMOS

5.15 Ud. Reconocimiento médico obligatorio efectuado a los trabajadores

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de VEINTICINCO EUROS con CUARENTA Y OCHO CÉNTIMOS

5.16 h Formación en Seguridad y Salud

Sin descomposición

Asciende el precio total de la partida a la mencionada cantidad de QUINCE EUROS con NOVENTA Y TRES CÉNTIMOS

5.17 Ud. Mes alquiler caseta vestuario

Sin descomposición

TOTAL PARTIDA... 106,37

Asciende el precio total de la partida a la mencionada cantidad de CIENTO SEIS EUROS con TREINTA Y SIETE CÉNTIMOS

CSPC.5d Ud. Baliza luminosa señalización

Sin descomposición

(25)

CUADRO DE PRECIOS AUXILIARES

Página 1

A02A050 m³ Mortero cemento 1/3 m-160

Mortero de cemento CEM II/B-P 32,5 N y arena de río de dosificación 1/3 (M-160), confeccionado con hormigonera de 250 l., s/RC-03.

P01CC020 0,440 t. Cemento CEM II/B-P 32,5 N sacos 95,20 41,89 P01AA020 0,975 m3 Arena de río 0/6 mm. 18,00 17,55

P01DW050 0,260 m3 Agua 0,71 0,18

M03HH020 0,400 h. Hormigonera 200 l. gasolina 20,30 8,12

TOTAL PARTIDA ... 67,74

Asciende el precio total de la partida a la mencionada cantidad de SESENTA Y SIETE EUROS con SETENTA Y CUATRO CÉNTIMOS

A02A080 m³ Mortero cemento 1/6 m-40

Mortero de cemento CEM II/B-P 32,5 N y arena de río de dosificación 1/6 (M-40), confeccionado con hormigonera de 250 l., s/RC-03.

P01CC020 0,250 t. Cemento CEM II/B-P 32,5 N sacos 95,20 23,80 P01AA020 1,100 m3 Arena de río 0/6 mm. 18,00 19,80

P01DW050 0,255 m3 Agua 0,71 0,18

TOTAL PARTIDA ... 51,90

Asciende el precio total de la partida a la mencionada cantidad de CINCUENTA Y UN EUROS con NOVENTA CÉNTIMOS

A03H050 m³ HORM. DOSIF. 250 kg /CEMENTO Tmáx.20

Hormigón de dosificación 250 kg con cemento CEM II/B-P 32,5 N, arena de río y árido rodado Tmáx. 20 mm., con hormigonera de 250 l., para vibrar y consistencia plástica.

P01CC020 0,255 t. Cemento CEM II/B-P 32,5 N sacos 95,20 24,28 P01AA030 0,675 t. Arena de río 0/6 mm. 15,00 10,13 P01AG020 1,350 t. Garbancillo 4/20 mm. 11,25 15,19

P01DW050 0,180 m3 Agua 0,71 0,13

TOTAL PARTIDA ... 60,90

Asciende el precio total de la partida a la mencionada cantidad de SESENTA EUROS con NOVENTA CÉNTIMOS

AUX01 m² Encofrado paramentos rectos

Encofrado E-1 en cimientos y alzados de obras de fábrica. Incluso desencofrado y limpieza.

MT003 0,110 kg Clavos acero 8 cm 0,87 0,10

MT004 0,300 m² Tablón pino 5 cm 9,50 2,85

MT005 1,000 m² Tabla pino 3 cm 7,00 7,00

MO011 0,200 h Peón 17,79 3,56

MO008 0,200 h Oficial de 1ª o maquinista de 1ª 19,26 3,85

MO007 0,010 h Capataz 19,79 0,20

MQ011 0,010 h Camión 3 ejes 300 CV c/pluma 2000 en punta 47,00 0,47

MQ012 0,020 h Dumper hasta 4 t 15,00 0,30

%005 5,000 % Útiles y Herramientas 18,30 0,92

TOTAL PARTIDA ... 19,25

(26)

CUADRO DE PRECIOS AUXILIARES

Página 2

AUX02 m³ HORMIGON TIPO HA-25/P/20/IIa

Hormigón en masa tipo HA-25/P/20/IIa, de 25 N/mm2 de resistencia característica, con cemento Portland CEM II/B-V 32,5 R y árido machacado de 20 mm. de tamaño máximo, consistencia plástica, a emplear en obras de fá- brica, puesto en obra y vibrado.

MQ013 0,400 h Autohormigonera 3 m3 33,06 13,22

MQ014 0,500 h Minidumper 7,21 3,61

MQ015 0,125 h Vibrador de aguja 3 CV 1,95 0,24

MT006 0,325 t Cemento CEM II\B-V 32,5 R 95,00 30,88 MT007 1,165 t Grava cantera para hormigones 11,25 13,11 MT008 0,685 t Arena cantera para hormigones 11,25 7,71

MT001 0,210 m³ Agua 0,40 0,08

MO007 0,200 h Capataz 19,79 3,96

MO011 1,000 h Peón 17,79 17,79

TOTAL PARTIDA ... 100,23

Asciende el precio total de la partida a la mencionada cantidad de CIEN EUROS con VEINTITRES CÉNTIMOS

AUX03 m³ Excavación en zanja o pozo

Excavación en zanja, pozo o cimentación de obras de fábrica, a cualquier profundidad y en todo tipo de terreno, incluido roca, con cualquier medio, con limpieza de desprendimientos, perfilado y rasanteo del fondo, entibación y agotamientos, incluso transporte de los productos sobrantes a vertedero autorizado.

MQ008 0,050 h Retroexcavadora s/ruedas 1 m3 22,60 1,13 MQ005 0,050 h Retro 1 m3 c/martillo picador 51,63 2,58

MO011 0,150 h Peón 17,79 2,67

TOTAL PARTIDA ... 8,33

Asciende el precio total de la partida a la mencionada cantidad de OCHO EUROS con TREINTA Y TRES CÉNTIMOS

AUX05 m³ Relleno de zanjas

Relleno de zanjas con productos seleccionados procedentes de la propia excavación, incluso compactación.

MO011 0,010 h Peón 17,79 0,18

MQ006 0,050 h Retroexcavadora s/neumáticos 27,50 1,38 MQ016 0,030 h Compactador de suelos liso 8t, 105 CV 40,00 1,20 MQ007 0,010 h Camión basculante 4x4 14t 35,00 0,35

Asciende el precio total de la partida a la mencionada cantidad de TRES EUROS con ONCE CÉNTIMOS

AUX07 kg Acero corrugado B 500 s

Acero corrugado en armaduras tipo B 500 S, doblado y colocado, incluso parte proporcional de solapes, empalmes y ataduras.

MT014 0,950 kg Acero corrugado B 500 S 1,10 1,05 MT040 0,900 kg Alambre recocido de 3 mm. 0,35 0,32

MO011 0,005 h Peón 17,79 0,09

%005 5,000 % Útiles y Herramientas 1,60 0,08

(27)

LISTADO DE MATERIALES VALORADO (Pres)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO IMPORTE

Página 1

0 1,350 h Oficial de 1ª 19,26 26,00

Grupo 0 ... 26,00

0.024 3,600 h Oficial de 1ª 19,26 69,34

Grupo 0.0 ... 69,34

M0104 1,650 h Pala cargad. s/ ruedas 1 a 2 m3 34,26 56,53

Grupo M01 ... 56,53

M0211 8,210 H Retroexcavadora tipo mixto 35,00 287,35

M0228 0,300 h Camión dumper de 3 ejes 24,04 7,21

M0290 0,240 h fresadora 36,00 8,64 Grupo M02 ... 303,20 M03HH020 0,046 h. Hormigonera 200 l. gasolina 20,30 0,93 M03HH030 0,054 h. Hormigonera 300 l. gasolina 22,33 1,21 Grupo M03 ... 2,13 MO006 13,312 h Capataz 19,79 263,44 MO007 26,136 h Capataz 19,79 517,22

MO008 218,386 h Oficial de 1ª o maquinista de 1ª 19,26 4.206,11

MO011 404,772 h Peón 17,79 7.200,89

Grupo MO0 ... 12.187,66

MQ001 7,340 h Rozadora eléctrica manual 15,00 110,10

MQ003 21,500 h Pala mixta/retro s/ruedas 1,5 m3 24,50 526,75

MQ005 0,942 h Retro 1 m3 c/martillo picador 51,63 48,64

MQ006 0,018 h Retroexcavadora s/neumáticos 27,50 0,50

MQ007 0,464 h Camión basculante 4x4 14t 35,00 16,22

MQ008 0,762 h Retroexcavadora s/ruedas 1 m3 22,60 17,22 MQ009 2,526 h Rodillo vibrante autopropulsado 15 t 45,00 113,67 MQ010 0,575 h Cisterna agua sobre camión 10.000 l 29,40 16,90 MQ011 5,504 h Camión 3 ejes 300 CV c/pluma 2000 en punta 47,00 258,69

MQ012 5,136 h Dumper hasta 4 t 15,00 77,04

MQ013 30,859 h Autohormigonera 3 m3 33,06 1.020,21

MQ014 38,574 h Minidumper 7,21 278,12

MQ015 9,644 h Vibrador de aguja 3 CV 1,95 18,80

MQ016 0,586 h Compactador de suelos liso 8t, 105 CV 40,00 23,43 MQ017 2,526 h Barredora remolcada c/motor auxiliar 4,90 12,38 MQ018 2,021 h Camión cist.bitum.c/lanza 10.000 l. 30,00 60,62 MQ019 2,526 h Pala cargadora neumáticos 85 CV/1,2m3 38,00 95,98 MQ020 2,526 h Extended.asfáltica cadenas 2,5/6m.110CV 71,00 179,34 MQ021 2,526 h Compactador asfált.neum.aut. 12/22t. 47,00 118,72 MQ022 15.155,400 t km transporte aglomerado 0,09 1.363,99

MQ023 0,960 h Regla vibrante eléctrica 3 m. 2,10 2,02

MQ024 1,480 h Barredora autopropulsada 15,00 22,20

MQ025 1,480 h Equipo pintabandas autopropulsado 12,00 17,76

MQ026 2,720 h Máquina pintabandas 3,40 9,25 MQ027 0,200 h Ahoyadora 7,42 1,48 Grupo MQ0 ... 5.268,25 MT001 21,950 m³ Agua 0,40 8,78 MT003 28,248 kg Clavos acero 8 cm 0,87 24,58 MT004 77,041 m² Tablón pino 5 cm 9,50 731,89 MT005 256,804 m² Tabla pino 3 cm 7,00 1.797,63

MT006 25,073 t Cemento CEM II\B-V 32,5 R 95,00 2.381,94 MT007 89,877 t Grava cantera para hormigones 11,25 1.011,12 MT008 52,846 t Arena cantera para hormigones 11,25 594,52 MT013 35,100 m³ Hormigón en masa, HM-20/B/20/IIa, central, incluido transporte 77,00 2.702,70

MT014 4,750 kg Acero corrugado B 500 S 1,10 5,23

MT015 244,156 t Zahorra artificial tipo ZA-25 12,50 3.051,95

MT016 2.121,756 t Emulsión asfáltica ECI 0,26 551,66

MT017 252,590 t Aglomerado asfáltico en caliente AC surf D en planta 43,00 10.861,37 MT018 6,912 kg Fibra polipropileno 12 mm (0,6kg/m3) 3,30 22,81 MT019 33,000 kg Pintura plástica acrovinílica 3,00 99,00 MT020 18,900 kg Microesferas de vidrio para señalización horizontal 2,00 37,80 MT021 22,000 kg Pintura marcas viales blanco 3,57 78,54 MT023 5,500 m Poste de acero al carbono galvanizado 80x40x2 5,80 31,90

MT024 0,150 kg Tornillería galvanizada 3,00 0,45

MT025 1,000 ud Señal vertical circular diámetro 600 mm 41,77 41,77 MT026 1,000 ud Señal triangular de peligro 60 cm lado 53,31 53,31 MT027 1,000 ud Cartel reflexivo de 95x25 cm 64,00 64,00

MT028 9,000 m Barrera de seguridad 14,00 126,00

MT029 9,000 ud Poste tipo C100x50x6 de 2 m 16,00 144,00

MT035 8,400 t Zahorra natural 7,00 58,80

MT037 10,000 m Canaleta fundición reja fundición D-400, 750x330 155,00 1.550,00 MT038 1,000 u Rejilla y marco fundición galv. 1x0,5 m 70,00 70,00

MT040 4,500 kg Alambre recocido de 3 mm. 0,35 1,58

Grupo MT0 ... 26.301,32

O0103 7,800 H Oficial de 2ª 18,60 145,08

(28)

LISTADO DE MATERIALES VALORADO (Pres)

CÓDIGO CANTIDAD UD DESCRIPCIÓN PRECIO IMPORTE

Página 2

Grupo O01 ... 1.048,05

P01AA020 0,121 m3 Arena de río 0/6 mm. 18,00 2,18

P01AA030 0,073 t. Arena de río 0/6 mm. 15,00 1,09

P01AG020 0,146 t. Garbancillo 4/20 mm. 11,25 1,64

P01CC020 0,062 t. Cemento CEM II/B-P 32,5 N sacos 95,20 5,93

P01DW050 0,049 m3 Agua 0,71 0,03

P01LT020 0,114 mud Ladrillo perfora. tosco 25x12x7 60,10 6,85

Grupo P01 ... 17,73

P02EDW070 3,000 Ud. Rejilla/Marco FD D=300x400x30 36,00 108,00

Grupo P02 ... 108,00

P0316 49,980 M3 Grava 12/20 23,60 1.179,53

Grupo P03 ... 1.179,53

P0414 1,300 M3 Hormigón HM-15/P/20/I central (p. obra) 71,95 93,54

Grupo P04 ... 93,54

P0866 238,000 Ml Tub. dren PVC aboved. 110 mm 3,01 716,38

Grupo P08 ... 716,38

P1029 309,400 M² malla geotextil 0,90 278,46

Grupo P10 ... 278,46

P955 75,120 Kg Fibras sintéticas polipropileno 3,30 247,90

Grupo P95 ... 247,90 Resumen Mano de obra ... 9.012,90 Materiales ... 37.352,66 Maquinaria ... 4.290,89 Otros ... 4.894,23 TOTAL ... 47.904,01

(29)

ANEJO Nº 2.

PARCELARIO Y SERVICIOS

AFECTADOS

(30)

(31)

(32)

(33)

PARCELARIO Y SERVICIOS AFECTADOS

En los trabajos previstos en los cinco caminos de la red municipal en

Soirana no se consideran necesarias ocupaciones de superficies de

particulares adicionales a las disponibles públicas para la ejecución de las

mejoras.

Las infraestructuras de los servicios de abastecimiento y saneamiento cuyos

planos se adjuntan según información contenida en la Encuesta de

Infraestructuras y Equipamientos Locales (EIEL) sirven de referencia para

respetarlas en la ejecución de las obras, así como para conocer donde se

encuentran las arquetas del saneamiento que es necesario recrecer.

(34)

Abastecimiento polietileno 50 mm de Ø

(35)

ANEJO Nº 3.

PLAN DE OBRA

(36)

PLAN DE OBRA

MESES

TOTALES

0 Replanteo

1 Limpieza, desbroce,

movimiento de tierras

2.826,62

4 Obras de Fábrica

26.529,64

5 Firmes y pavimentos

20.197,50

6 Varios, Señalización

4.883,00

8 Seguridad y Salud

1.106,01

CERTIFICACION MENSUAL

55.542,77

CERTIFICACION A ORIGEN

55.542,77

Planificación económica de la obra en cantidades de ejecución material. Para las certificaciones mensuales habrá que añadir el B.I. y los G.G., el IVA. Todo ello multiplicado por el coeficiente de adjudicación.

PROYECTO REPARACIÓN Y MEJORA DE LOS CAMINOS DE SOIRANA (NAVIA)

PROYECTO

“REPARACIÓN Y MEJORA DE

LOS CAMINOS DE SOIRANA”

(NAVIA)

Antonio Muñoz Álvarez

Servicio de Cooperación y Desarrollo Local

Dirección General de Administración Local

DOCUMENTO Nº I

MEMORIA

ANEJO Nº 1.

ANEJO Nº 2.

PARCELARIO Y SERVICIOS

AFECTADOS

PARCELARIO Y SERVICIOS AFECTADOS

En los trabajos previstos en los cinco caminos de la red municipal en

Soirana no se consideran necesarias ocupaciones de superficies de

particulares adicionales a las disponibles públicas para la ejecución de las

mejoras.

Las infraestructuras de los servicios de abastecimiento y saneamiento cuyos

planos se adjuntan según información contenida en la Encuesta de

Infraestructuras y Equipamientos Locales (EIEL) sirven de referencia para

respetarlas en la ejecución de las obras, así como para conocer donde se

encuentran las arquetas del saneamiento que es necesario recrecer.

ANEJO Nº 3.

PLAN DE OBRA

PLAN DE OBRA

MESES

TOTALES

0

Replanteo

1

Limpieza, desbroce,

movimiento de tierras

2.826,62

4

Obras de Fábrica

26.529,64

5

Firmes y pavimentos

20.197,50

6

Varios, Señalización

4.883,00

8

Seguridad y Salud

1.106,01

CERTIFICACION MENSUAL

55.542,77

CERTIFICACION A ORIGEN

55.542,77

32.839,08

22.703,70

2

1

Reparación y mejora de los caminos de Soirana (NAVIA)

ANEJO Nº 4.
