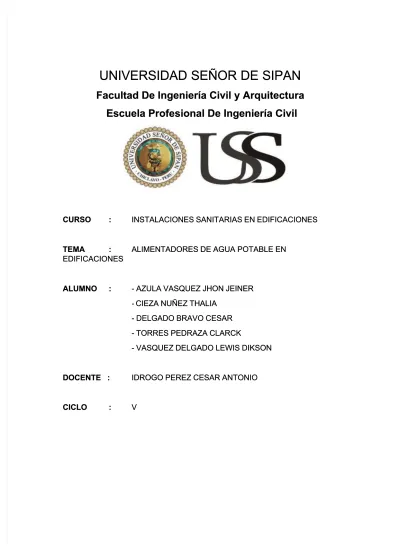

UNIVERSIDAD SEÑOR DE SIPAN
UNIVERSIDAD SEÑOR DE SIPAN
Facultad De Ingeniería Civil y Arquitectura
Facultad De Ingeniería Civil y Arquitectura
Escuela Profesional De Ingeniería Civil
Escuela Profesional De Ingeniería Civil
CURSO :
CURSO : INSTALACIONES SANITARIAS EN EDIFICACIONESINSTALACIONES SANITARIAS EN EDIFICACIONES
TEMA :
TEMA : ALIMENTADORES ALIMENTADORES DE DE AGUA AGUA POTABLE POTABLE ENEN EDIFICACIONES
EDIFICACIONES
ALUMNO :
ALUMNO : - AZULA VASQUEZ JHON JEINER- AZULA VASQUEZ JHON JEINER -- CIEZA NUÑEZ THALIACIEZA NUÑEZ THALIA
- DELGADO BRAVO CESAR - DELGADO BRAVO CESAR - TORRES PEDRAZA CLARCK - TORRES PEDRAZA CLARCK
- VASQUEZ DELGADO LEWIS DIKSON - VASQUEZ DELGADO LEWIS DIKSON
DOCENTE :
DOCENTE : IDROGO PEREZ CESAR ANTONIOIDROGO PEREZ CESAR ANTONIO
CICLO :
ALIMENTADORES DE AGUA POTABLE EN EDIFICACIONES
Es una tubería que deberá ser trazada desde la caja del medidor hasta el tanque elevado, haciendo el menor recorrido posible, y con la menor interferencia con los elementos construidos y estructurales.
Alimentador es la tubería que abastece a los ramales.
Para determinar el diámetro, se utiliza la fórmula de Hazen-Williams, será necesario conocer el caudal y la pendiente o factor de conducción.
SISTEMA DIRECTO
Es aquel conjunto de tuberías que se instalan dentro de una edificación para abastecer en forma directa a todos y c/u de los aparatos sanitarios que se instalaran dentro de una edificación partiendo de la red pública a través de una conexión domiciliaria.
Partes de las que consta:
Acometida Medidor
Llaves de paso
Alimentador de Agua Ramales de distribución
Este sistema se recomienda en lugares donde hay buena presión.
Ventajas:
Es difícil de contaminarse Económico
Desventaja:
No se dispondrá de agua, cuando el servicio público es cortado.
Cabe recalcar que la presión en la matriz debe de ser mayor que la presión en la parte más desfavorable de la edificación, la cual se calcula a partir de la siguiente fórmula.
P.M= HT + HF+PS
P.M= Presión en la red pública (lo proporciona SEDAPAL)
HT= Altura estática del edificio (desde la profundidad de la m atriz hasta el
punto más desfavorable del edificio)
HF = Perdida de carga en toda la longitud de tubería (se usa Hazen y
Williams)
PS= Presión de salida
HF= P.M- HT-PS
Nota: la pérdida total obtenida debe de ser menor a HF
SISTEMA INDIRECTO Clásico o Convencional
Es aquel que cuenta con 2 tanques de almacenamiento, tanto en la parte inferior
(cisterna “C”) como en la superior (tanque elevado “TE”). Donde se eleva el agua
través de una línea de impulsión. En donde por medio de alimentadores se abastece a la edificación.
Ventaja
Permite contar con almacenamiento cuando falte abastecimiento de agua
Desventajas
Con una mala istribución o colocación de estos, es fácil de contaminar.
Está conformado por los siguientes: 1. Caja porta-medidor
2. Llaves de paso 3. Medidor de caudal
4. Válvula de compuerta general 5. Tubería de aducción 6. Cisterna 7. Tubería de succión 8. Equipo de bombeo 9. Tubería de impulsión 10. Tanque elevado 11. Tubería de alimentación 12. Ramales
SISTEMA DE SUMINISTRO DE AGUA CON TANQUE HIDRONEUMÁTICO
Se define como la alimentación a los puntos de consumo directamente desde la cisterna, con presión dada por un equipo hidroneumático.
PARTES:
Cisterna: debe de tener una capacidad del 100% del consumo diario del edificio
Bomba: por lo general es una electrobomba de ½ o ¾ hp.
Las bombas deben seleccionarse para una altura dinámica de bombeo por lo menos igual a la presión máxima en el tanque hidroneumático
Bajo las condiciones de máxima demanda, las bombas tendrán intervalos mínimos de reposo de 10 min entre arranques consecutivos
Tanque Hidroneumático: es un dispositivo metálico de plancha
galvanizada, que está regulada a 2 niveles: presión mínima y presión máxima.
Nota: en este sistema, como precaución se puede hacer un by-pass para que en caso de deterioro del tanque hidroneumático se asegure el abastecimiento de agua por lo menos al primer piso.
VENTAJAS
Es un sistema económico, ya que no se requiere construir un
tanque elevado.
Es de fácil instalación por ser eléctrico
Soluciona problema estático del tanque elevado
Se consigue presión conveniente, regulando adecuadamente el
equipo hidroneumático
DESVENTAJAS:
Sin electricidad, también se interrumpe el flujo de agua Hay corrosión de las tuberías de agua, cuando son de FºGº
Es aquel que cuenta con un tanque elevado de almacenamiento en la parte superior de la edificación. La línea de aducción alimenta directamente al TE y de allí por gravedad se abastece a toda la edificación.
Ventajas
Permite contar con almacenamiento de agua en caso de desabastecimiento de la red publica
Desventajas
Fácil contaminación por mal manipuleo en el tanque de almacenamiento
Recomendación
En estructuras de hasta tres niveles como máximo y cercanos a reservorios (en un radio de 200-300 m).
I. Determinación del caudal.
El caudal de llenado del tanque elevado se determinará dividiéndole el volumen del tanque entre el tiempo en llenado.
=
II. Determinación de la pendiente.
Como se a mencionado anteriormente la pendiente o factor de conducciones determina dividiéndole la presión disponible entre la longitud total.
=
III. Red de distribución
La red de distribución debe ser dimensionada o calculada tramo por tramo desde el tanque elevado hasta la salida correspondiente a cada uno de los aparatos sanitarios o equipos con necesidad de agua en la edificación utilizando la fórmula de Hazen y Williams.
Para ello será necesario establecer todas las características de cada uno de los tramos, es decir, ubicación, longitud total (longitud física + longitud equivalente), unidades de gastos, cálculo de la pendiente o factor, o factor de conducción.
La presión disponible se establecerá restando de la altura física entre el
fondo del tanque hasta la salida más alta.
Con estas características se ira calculando tramo por tramo,
estableciendo el diámetro, que nos llevara a un diámetro comercial y se ajustara el factor de conducción, estableciendo la perdida de carga y la presión de la salida en cada punto.
PROCEDIMIENTO PARA CALCULAR LOS ALIMENTADORES DE UN SISTEMA DE ABASTECIMIENTO DE AGUA DE ARRIBA HACIA ABAJO.
• Efectuar un esquema vertical de alimos diferentes servicios hentadores,
teniendo en cuenta que cada alimentador debe abastecer con el menor recorrido a ligiénicos. Generalmente en edificios los baños, o grupos de baños, se ubican en el mismo plano vertical.
• Dimensionar los esquemas con ayuda de los planos.
• Para cada alimentador calcular las unidades de hunter y los gastos
acumulados, desde abajo hacia arriba, anotando el gasto total a nivel de plano de azotea.
• Ubicar todos los alimentadores a nivel del plano de azotea.
• De acuerdo a la ubicación de cada uno de los alimentadores proyectar las
posibles salidas del tanque elevado que abastecerá a los diferentes alimentadores, sea independientemente o agrupados. El primer caso da lugar a un gran número de salidas, por lo que se recomienda agruparlos de modo que se obtenga una distribución racional del agua.
• Determinar el punto de consumo más desfavorable, teniendo encuentra
que es el que corresponde al más alejado horizontalmente desde el tanque elevado y que tiene menor altura estática con respecto al nivel mínimo de agua del tanque elevado.
Calculo de la presión en el punto de consumo más desfavorable
Se debe procesar en la siguiente forma:
a. Determinar la máxima gradiente hidráulica disponible (Smax) considerando el ramal de distribución de abastecer al punto de consumo más desfavorable.
La Smáx. Representa cociente entre la altura disponible y la longitud equivalente. La altura disponible comprende el resultado obtenido al descontar la presión mínima requerida a la altura estática entre el punto de consumo más desfavorable y el nivel mínimo de agua en el tanque elevado; la longitud equivalente comprende la longitud real de tubería a la que se aumenta un determinado porcentaje de perdida de carga por accesorios estimándose este en un 20% como un primer tanteo y para simplicidad de los cálculos.
b. Obtener con la Smáx el gasto correspondiente y C=100 los diámetros para cada tramo. Estos diámetros son teóricos por lo que hay que considerar los diámetros comerciales.
c. Con los diámetros comerciales y los gastos respectivos, calcular la gradiente hidráulica real para cada tramo.
d. Calcular la perdida real (h real) multiplicando la longitud equivalente (le) por la gradiente hidráulica real (S real).
e. Calcular la presión en el punto de consumo más desfavorable descontando a la altura estática total (diferencia de nivel entre el ramal de alimentación al nivel mínimo de agua del tanque elevado) las pérdidas de carga en todos los tramos.
f. Tener encuentra que cuando aumenta la altura estática a un piso inferior también aumenta la presión, debiendo cumplirse cualquiera de las siguientes condiciones:
f-1. presión en un punto “x” en nivel del piso inferior = altura estática al punto “x”,
suma de pérdidas al punto x.
f-2. presión en un punto “x” en nivel del piso inferior = presión en el punto más
g. Verificar que la presión obtenida en el punto más desfavorable sea mayor que la presión mínima requerida, de lo contrario será necesario reajustar los diámetros obtenidos.
Calculo de las presiones en los otros puntos de consumo
Se debe tener en cuenta que, obteniéndose la mínima presión en el punto más desfavorable, el resto de tramos requeriría de diámetros menores, siempre que cumplan con las condiciones límites de velocidad y gastos a conducir.
Proceder a llenar la hoja de cálculo a fin de ir verificando los resultados.
DIAMETRO LIMITE DE VELOCIDAD 1/2” 1.90 m/seg. 3/4” 2.20 m/seg. 1” 2.48 m/seg. 1 ¼” 2.85 m/seg. 1 ½” y mayores 3.05 m/seg.
