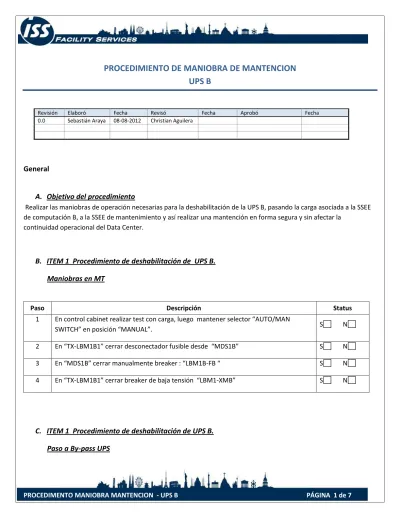

PROCEDIMIENTO DE MANIOBRA DE MANTENCION
UPS B
Revisión Elaboró Fecha Revisó Fecha Aprobó Fecha 0.0 Sebastián Araya 08-08-2012 Christian Aguilera
General
A.
Objetivo del procedimiento
Realizar las maniobras de operación necesarias para la deshabilitación de la UPS B, pasando la carga asociada a la SSEE de computación B, a la SSEE de mantenimiento y así realizar una mantención en forma segura y sin afectar la
continuidad operacional del Data Center.
B.
ITEM 1 Procedimiento de deshabilitación de UPS B.
Maniobras en MT
Paso Descripción Status
1 En control cabinet realizar test con carga, luego mantener selector “AUTO/MAN
SWITCH” en posición “MANUAL”. S N
2 En “TX-LBM1B1” cerrar desconectador fusible desde “MDS1B” S N
3 En “MDS1B” cerrar manualmente breaker : “LBM1B-FB “ S N
4 En “TX-LBM1B1” cerrar breaker de baja tensión “LBM1-XMB” S N
C.
ITEM 1 Procedimiento de deshabilitación de UPS B.
Paso Descripción Status
1 Ir al panel de control de UPS y en el menú de control seleccionar la opción de “Go to bypass”. S N 2 En el switchboard “Mardix”, verifique que la luz piloto “UPS in internal bypass” se encuentra
encendida S N
3 Presionar el botón “PUSH TO RELEASE KEY”
Al pulsar el botón antes señalado, será posible retirar la llave “B11L” desde “CONTROL SECTION”
S N
4 Introducir la llave “B11L” en el breaker CB6 “UPS BYPASS”.Girar la llave y cerrar el breaker. S N 5 Abrir el breakerBUS-COUPLER “SCC1B1-UOB” y retirar la llave “B11L” S N 6 Inserte la llave “B11L” en el “CONTROL SECTION” y girarla. S N 7 En el panel de control de la UPS, en el menú principal llevar a la UPS a estado OFF S N 8 Se deben abrir los cuatro breaker que alimentan la UPS en el siguiente orden CB5, CB2, CB4 Y
CB3 S N
9 Abrir puertas y verificar que al llevar a la UPS a modo OFF, los breaker dentro del modulo UPM,
tripearon en forma automática S N
10 La UPS se encuentra desenergizada y aislada de toda posible alimentación eléctrica. S N
D.
ITEM 1 Procedimiento de deshabilitación de UPS B.
Habilitación switchboard LBM1-LV
Paso Descripción Status
1 Abra el breaker MLB1-TIE, lo cual liberará las llaves identificadas como CL1 y T1B. A solicitud del proyecto, este breaker debe permanecer abierto para lograr realizar el procedimiento.
S N
2 Del breaker MLB1-TIE, retire la llave CL1 e insértela en el breaker COD1B1-MBB-FB, ya
que este breaker es el que alimenta el gabinete COD1-B1. S N
3 Cierre el breaker LBM1-MB, que es el breaker en el cual llega la alimentación desde la
4 Cierre el breaker COD1B1-MBB-FB. S N
E.
ITEM 1 Procedimiento de deshabilitación de UPS B.
Sincronización entre switchboard LBM1-LV y switchboard MARDIX
Paso Descripción Status
1 El relé Basler energiza el solenoide B112 y la luz verde cuando ambas alimentaciones
(bypass UPS V/S mantenimiento) están sincronizadas. S N
2 Con la luz verde “ready” encendida, presionar el botón negro “release” y luego retirar la llave identificada SKRU “B112”.
S N
3 Inserte la llave identificada B112 en el breaker COD1-B1-MBB y ciérrelo, esto generará una doble alimentación en el gabinete COD1-B1, una proviene desde el bypass UPS, y la otra desde mantención.
S N
4 Con la doble alimentación presente en el gabinete, abra el breaker COD1-B1-MB para quedar solamente con una alimentación, la proveniente de mantenimiento, además esto permitirá liberar la llave identificada como B112.
S N
5 Retire la llave identificada B112 e insértela en el solenoide identificado SKRU “B112”. Esto es una medida de seguridad para no poder cerrar el breaker COD1-B1-MB, hasta que se vuelva a comprobar el sincronismo entre la energía que proviene del bypass de la UPS, con la energía de mantenimiento
S N
6 AHORA LA CARGA ORIGINALMENTE ALIMENTADA DESDE UPS, ESTA SIENDO ALIMENTADA DESDE SWICHBOARD DE MANTENCION (LBM1).
S N
F.
ITEM 1 Procedimiento de deshabilitación de UPS B.
Aislación y bloqueo de SSEE de computación B
Paso Descripción Status
2 En SSEE TX-CS1B1 abrir breaker de baja tensión “CS1B1-XMB”, con lo que tendremos la
SSEE completamente aislada eléctricamente. S N
3 Realizar mantención programada. S N
G.
ITEM 2 Procedimiento de habilitación de UPS B.
Desbloqueo de SSEE de computación B
Paso Descripción Status
1 En SSEE TX-CS1B1 cerrar breaker de baja tensión “CS1B1-XMB”. S N
2 En switchboard “Mardix” desbloquear y cerrar breaker “CB1-MB” (breaker principal) S N
H.
ITEM 2 Procedimiento de habilitación de UPS B.
Sincronización entre switchboard LBM1-LV y switchboard MARDIX
Paso Descripción Status
1 El relé Basler energiza el solenoide B112 y la luz verde “ready” cuando ambas
alimentaciones (bypass UPS V/S mantenimiento) están sincronizadas. S N 2 Con la luz verde “ready” encendida, presionar el botón negro “release” y luego retirar
la llave identificada SKRU “B112”. S N
3 Inserte la llave identificada B112 en el breaker COD1-B1-MB y ciérrelo, esto generará una doble alimentación en el gabinete COD1-B1, una proviene desde el bypass UPS, y la otra desde mantención.
S N
4 Con la doble alimentación presente en el gabinete, abra el breaker COD1-B1-MBB para quedar solamente con una alimentación, la proveniente del bypass de la UPS, además esto permitirá liberar las llaves identificadas como B112.
5 Retire la llave identificada B112 e insértela en el solenoide identificado SKRU “B112”. Esto es una medida de seguridad para no poder cerrar el breaker COD1-B1-MBB, hasta que se vuelva a comprobar el sincronismo entre la energía que proviene del bypass de la UPS, con la energía de mantenimiento.
S N
I.
ITEM 2 Procedimiento de habilitación de UPS B.
Paso a UPS a modo “GO ONLINE”.
Paso Descripción Status
1 Cerrar breaker UPM en ambas UPS, los que se tripearon al apagar UPS. S N 2 Se deben cerrar los cuatro breaker que alimentan la UPS en el siguiente orden CB5, CB2, CB4 Y
CB3 S N
3 En el menú de control de la UPS, seleccionar la opción de “GO ONLINE” S N 4 En el menú de control seleccionar la opción de “Go to bypass”. S N 5 NOTA: Así podremos seguir adelante con la maniobra de vuelta atrás. No se podrá realizar
ningún cambio en el switchboard “Mardix”, si la UPS no se encuentra en modo “ By-pass”. S N
5 En el switchboard “Mardix”, verifique que la luz piloto “UPS in internal bypass” se encuentra encendida
S N
6 Presionar el botón “PUSH TO RELEASE KEY”
Al pulsar el botón antes señalado, será posible retirar la llave “B11L” desde “CONTROL SECTION”
S N
7 Insertar la llave “B11L” en el breakerBUS-COUPLER “SCC1B1-UOB” girar la llave y cerrar el breaker
S N
8 Abrir el breaker CB6 “UPS BYPASS”. Girar y retirar la llave “B11L” S N 9 Luego inserte la llave “B11L” en el “CONTROL SECTION” y gírela S N
J.
ITEM 2 Procedimiento de habilitación de UPS B.
Deshabilitación switchboard LBM1-LV
Paso Descripción Status
1 Abra el breaker COD1B1-MBB-FB, que es el breaker que alimentaba el gabinete
COD1-B1. S N
2 Retire la llave CL1 del breaker COD1B1-MBB-FB, e insértela en el breaker MLB1-TIE. S N 3 Abra el breaker LBM1-MB, que es el breaker en el cual llega la alimentación desde la
subestación de mantenimiento. S N
4 Cierre el breaker MLB1-TIE, lo cual, retiene las llaves identificadas como CL1 y T1B. A solicitud del proyecto, este breaker debe permanecer cerrado mientras no se realiza el procedimiento.
S N
K.
ITEM 2 Procedimiento de habilitación de UPS B.
Maniobras en MT
Paso Descripción Status
1 En “MDS1B” abrir manualmente breaker : “LBM1B-FB “ S N
2 En “TX-LBM1B1” abrir desconectador fusible desde “MDS1B” S N
3 En “TX-LBM1B1” abrir breaker de baja tensión “LBM1-XMB” S N
4 En control cabinet pasar selector “AUTO/MAN SWITCH” a posición “AUTO”, terminar
L.
ITEM 3 Observaciones
En caso de algún problema en la continuidad, operación o seguridad en las tareas descritas en el presente procedimiento, escalar a las siguientes personas:
ISS Supervisor Técnico
Facility Manager
Sebastián Araya Christian Aguilera
Cel: +56 9 66672123 Cel: +56 9 65899946
