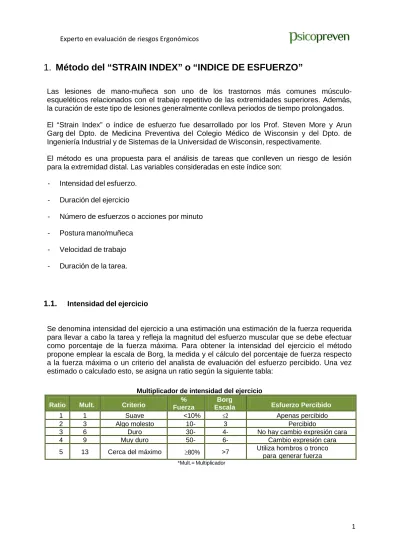

1. Método del STRAIN INDEX o INDICE DE ESFUERZO

1 Experto en evaluación de riesgos Ergonómicos

1.

Método del “STRAIN INDEX” o “INDICE DE ESFUERZO”

Las lesiones de mano-muñeca son uno de los trastornos más comunes músculo- esqueléticos relacionados con el trabajo repetitivo de las extremidades superiores. Además, la curación de este tipo de lesiones generalmente conlleva periodos de tiempo prolongados. El “Strain Index” o índice de esfuerzo fue desarrollado por los Prof. Steven More y Arun Gargdel Dpto. de Medicina Preventiva del Colegio Médico de Wisconsin y del Dpto. de Ingeniería Industrial y de Sistemas de la Universidad de Wisconsin, respectivamente.

El método es una propuesta para el análisis de tareas que conlleven un riesgo de lesión para la extremidad distal. Las variables consideradas en este índice son:

- Intensidad del esfuerzo. - Duración del ejercicio

- Número de esfuerzos o acciones por minuto - Postura mano/muñeca

- Velocidad de trabajo - Duración de la tarea.

1.1.

Se denomina intensidad del ejercicio a una estimación una estimación de la fuerza requerida para llevar a cabo la tarea y refleja la magnitud del esfuerzo muscular que se debe efectuar como porcentaje de la fuerza máxima. Para obtener la intensidad del ejercicio el método propone emplear la escala de Borg, la medida y el cálculo del porcentaje de fuerza respecto a la fuerza máxima o un criterio del analista de evaluación del esfuerzo percibido. Una vez estimado o calculado esto, se asigna un ratio según la siguiente tabla:

Multiplicador de intensidad del ejercicio

Ratio Mult. Criterio _Fuerza % _Escala Borg Esfuerzo Percibido

1 1 Suave <10% ≤2 Apenas percibido

2 3 Algo molesto 10- 3 Percibido

3 6 Duro 30- 4- No hay cambio expresión cara

4 9 Muy duro 50- 6- Cambio expresión cara

5 13 Cerca del máximo ≥80% >7 Utiliza hombros o tronco

para generar fuerza *Mult.= Multiplicador

2 Experto en evaluación de riesgos Ergonómicos

1.2.

Este factor refleja el estrés fisiológico y biomecánico relacionado con la duración mantenida del ejercicio y fue determinado en forma empírica.

El porcentaje de duración del ejercicio debe ser calculado como:

% Duración del ejercicio = 100 x Duración media del ejercicio por ciclo

Tiempo medio del ciclo

En función del % de duración se definen diferentes ratios y su multiplicador asociado: Multiplicador de duración del ejercicio

Valor Multiplicador % 1 0 < 2 1 10-3 1 30-4 2 50-5 3 ≥

1.3.

Es el número total de esfuerzos o acciones similares realizadas por cada minuto de trabajo, o lo que es lo mismo, la frecuencia de las acciones. El número de acciones se calcula de la siguiente forma:

Número de acciones por min. = Número total de acciones observadas Duración de la observación en min.

En función del número de acciones realizadas en un minuto se definen los diferentes ratios y su multiplicador asociado. Los multiplicadores se derivan de consideraciones fisiológicas y epidemiológicas.

Multiplicador de esfuerzos por minuto

Valor Multiplicador Esfuerzos / minuto

1 0 <4

2 1 4-8

3 1

9-4 2

3 Experto en evaluación de riesgos Ergonómicos

1.4.

La postura se refiere a la posición anatómica de la muñeca o de la mano con respecto a la postura neutra. En este método hay que determinar en forma cualitativa cada postura analizada. Los valores adoptados para la cuantificación de las posturas coinciden con otros autores.

Las posturas consideradas en el análisis son: flexión, extensión y desviación cubital. Para clasificar las posturas y obtener el multiplicador correspondiente se utiliza la siguiente tabla:

Multiplicador de postura de mano/muñeca

Rati o Mul t Criterio Extensión muñeca Flexión muñeca Desv. cubital

muñeca Postura percibida

1 1.0 Muy buena 0º-10º 0º-5º 0º-10º Neutral

2 1.0 Buena 11º-25º 6º-15º 11º-25º Casi neutra

3 1.5 Regular 26º-40º 16º-30º 16º-20º Desviada

4 2.0 Mala 41º-55º 31º-50º 21º-25º Desv. importante

5 3.0 Muy mala >60º >50º >25º Desviación extrema

1.5.

Los autores introdujeron este factor para tener en consideración el efecto de la velocidad, que se traduce en una disminución de la máxima contracción voluntaria y en un incremento de la actividad electromiográfica, lo que se traduce en que los músculos no se relajarán adecuadamente a altas velocidades de trabajo (4).

Multiplicador de velocidad de trabajo

Ratio Multipl

. Criterio

Comparado con

MTM-1 Velocidad percibida

1 1.0 Muy lenta <80% Ritmo muy relajado

2 1.0 Lenta 81%-90% Se toma su tiempo

3 1.0 Media 91%-100% Velocidad “normal”

4 1.5 Rápida 101%-115% Rápido pero capaz de seguirlo

4 Experto en evaluación de riesgos Ergonómicos

1.6.

Este multiplicador tiene en cuenta el tiempo total de exposición al riesgo. Los ratios correspondientes son:

Multiplicador de duración diaria

Valor Multiplicador Horas / día

1 0.25 ≤ 1

2 0.5 1-2

3 0.75 2-4

4 1 4-8

5 1.5 ≥ 8

1.7.

Intensidad X Duración X Esfuerzos minuto X Postura muñeca/mano X Velocidad de trabajo X Duración diaria = SI x x x x x =

Una vez obtenidos los multiplicadores, tras realizar la operación anterior se obtienen tres posibilidades:

Índice de riesgo

≤ 3, indica mínima probabilidad de riesgo para la región distal de extremidades superiores Entre 3-7, puede existir cierto riesgo para la región distal de extremidades superiores >7, existe marcada probabilidad de riesgo para la región distal de extremidades superiores Hay que recordar que el valor obtenido no contempla el riesgo asociado a la presencia de compresión mecánica o vibración.

1.8.

En un puesto del sector del automóvil, la operación consiste en el montaje de piezas para el salpicadero y en la inspección visual de las mismas.

Una vez analizada la tarea se ha comprobado que, para realizar el montaje el operario lleva a cabo una serie de movimientos de flexión de la muñeca izquierda de entre 30 y 40º, con desviaciones cubitales de hasta 10º, aplicando una fuerzas de entre el 28 y 32% de su fuerza máxima (el porcentaje de fuerza máxima se determinó midiendo la fuerza máxima del sujeto en su mano izquierda).

En cada ciclo de trabajo realiza un total de 5 movimientos con fuerza de unos 2 segundos cada uno y a un ritmo moderado de trabajo (100% MTM).

El ciclo de trabajo completo es de 60 segundos y el tiempo total de trabajo en este puesto es de 400 minutos al día.

5 Experto en evaluación de riesgos Ergonómicos

Solución

Intensidad del esfuerzo

Ratio Mult. Criterio % Fuerza _Máx. Borg Escala Esfuerzo Percibido

1 1 Suave <10% ≤2 Apenas percibido

2 3 Algo molesto 10-29% 3 Percibido

3 6 Duro 30-49% 4-5 No hay cambio expresión cara

4 9 Muy duro 50-79% 6-7 Cambio expresión cara

5 13 Cerca del máximo ≥80% >7 Utiliza hombros o tronco _{para generar fuerza}

Duración del esfuerzo % Duración del esfuerzo

= 100 x

Duración de los esfuerzos

(seg.) = 100 x 10 = 17 Duración de la observación* (seg.) 60

Multiplicador de duración del esfuerzo

Valor Multiplicador % 1 0 <10 2 1 10-29 3 1 30-49 4 2 50-79 5 3 ≥80

Esfuerzos por minuto Esfuerzos por minuto

= Número de esfuerzos = 5 = 5 Duración de la observación* (min.) 1

Multiplicador de esfuerzos por minuto

Valor Multiplicador Esfuerzos / minuto

1 0.5 <4

2 1 4-8

3 1.5

9-4 2

15-5 3 ≥20

Multiplicador de postura de mano/muñeca

Ratio Mult. Criterio Extensión _{muñeca muñeca}Flexión Desv. cubital _muñeca Postura percibida

1 1.0 Muy buena 0º-10º 0º-5º 0º-10º Neutral

2 1.0 Buena 11º-25º 6º-15º 11º-25º Casi neutra

3 1.5 Regular 26º-40º 16º-30º 16º-20º Desviada

4 2.0 Mala 41º-55º 31º-50º 21º-25º Desv. importante

6 Experto en evaluación de riesgos Ergonómicos

Multiplicador de velocidad de trabajo

Ratio Multipl. Criterio Comparado con

MTM-1 Velocidad percibida

1 1.0 Muy lenta <80% Ritmo muy relajado

2 1.0 Lenta 81%-90% Se toma su tiempo

3 1.0 Media 91%-100% Velocidad “normal”

4 1.5 Rápida 101%-115% Rápido pero capaz de seguirlo

5 2.0 Muy rápida >115% Rápido e incapaz de seguirlo

Multiplicador de duración diaria

Valor Multiplicador Horas / día

1 0.25 ≤ 1

2 0.5 1-2

3 0.75 2-4

4 1 4-8

5 1.5 ≥ 8

Al ser mayor de 7 existe marcada probabilidad de riesgo para la región distal. Se debería intentar reducir aquellos factores que han demostrado tener mayor riesgo: estudiar un cambio en el diseño del puesto o de las herramientas para modificar la postura y/o disminuir intensidad del esfuerzo, reducir el número de horas trabajado en ese puesto...
