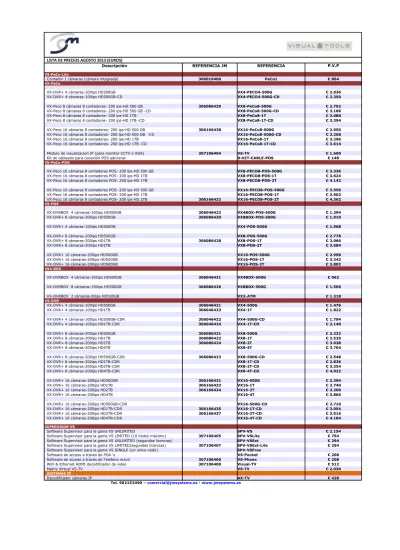

LISTA DE PRECIOS AGOSTO 2013 (EUROS)
Descripción REFERENCIA JM REFERENCIA P.V.P
VS-PeCo-Lite
Contador 1 cámaras (cámara integrada) 306016400 PeCo1 € 864
VX-PeCo
VX-DVR+ 4 cámaras-100ips HD500GB VX4-PECO4-500G € 2.036
VX-DVR+ 4 cámaras-100ips HD500GB-CD VX4-PECO4-500G-CD € 2.350
VX-Peco 8 cámaras 8 contadores- 200 ips-HD 500 GB 306086429 VX8-PeCo8-500G € 2.792
VX-Peco 8 cámaras 8 contadores- 200 ips-HD 500 GB -CD VX8-PeCo8-500G-CD € 3.106
VX-Peco 8 cámaras 8 contadores- 200 ips-HD 1TB VX8-PeCo8-1T € 3.080
VX-Peco 8 cámaras 8 contadores- 200 ips-HD 1TB -CD VX8-PeCo8-1T-CD € 3.394
VX-Peco 16 cámaras 8 contadores- 200 ips-HD 500 GB 306166438 VX16-PeCo8-500G € 2.950
VX-Peco 16 cámaras 8 contadores- 200 ips-HD 500 GB -CD VX16-PeCo8-500G-CD € 3.268
VX-Peco 16 cámaras 8 contadores- 200 ips-HD 1TB VX16-PeCo8-1T € 3.296
VX-Peco 16 cámaras 8 contadores- 200 ips-HD 1TB -CD VX16-PeCo8-1T-CD € 3.614
Módulo de visualizacion IP (para monitor CCTV o VGA) 307106404 VS-TV € 1.600
Kit de cableado para conexión POS adicional D-KIT-CABLE-POS € 148
VX-PeCo-POS
VX-Peco 16 cámaras 8 contadores POS- 200 ips-HD 500 GB VX8-PECO8-POS-500G € 3.336
VX-Peco 16 cámaras 8 contadores POS- 200 ips-HD 1TB VX8-PECO8-POS-1T € 3.624
VX-Peco 16 cámaras 8 contadores POS- 200 ips-HD 1TB VX8-PECO8-POS-2T € 4.142
VX-Peco 16 cámaras 8 contadores POS- 200 ips-HD 500 GB VX16-PECO8-POS-500G € 3.556
VX-Peco 16 cámaras 8 contadores POS- 200 ips-HD 1TB VX16-PECO8-POS-1T € 3.902
VX-Peco 16 cámaras 8 contadores POS- 200 ips-HD 2TB 306166432 VX16-PECO8-POS-2T € 4.362
VX-POS
VX-DVRBOX 4 cámaras-100ips HD500GB 306046422 VX4BOX-POS-500G € 1.294
VX-DVR+ 8 cámaras-200ips HD500GB 306086430 VX8BOX-POS-500G € 1.910 VX-DVR+ 4 cámaras-100ips HD500GB VX4-POS-500G € 1.968 VX-DVR+ 8 cámaras-200ips HD500GB VX8-POS-500G € 2.778 VX-DVR+ 8 cámaras-200ips HD1TB 306086428 VX8-POS-1T € 3.066 VX-DVR+ 8 cámaras-200ips HD2TB VX8-POS-2T € 3.584 VX-DVR+ 16 cámaras-200ips HD500GB VX16-POS-500G € 2.998 VX-DVR+ 16 cámaras-200ips HD500GB VX16-POS-1T € 3.342 VX-DVR+ 16 cámaras-200ips HD500GB VX16-POS-2T € 3.802 VX4-BOX
VX-DVRBOX 4 cámaras-100ips HD500GB 306046431 VX4BOX-500G € 962
VX-DVRBOX 8 cámaras-100ips HD500GB 306086426 VX8BOX-500G € 1.506
VX-DVRBOX 2 cámaras-50ips HD500GB VX2-ATM € 1.318
VX-DVR VX-DVR+ 4 cámaras-100ips HD500GB 306046421 VX4-500G € 1.476 VX-DVR+ 4 cámaras-100ips HD1TB 306046423 VX4-1T € 1.822 VX-DVR+ 4 cámaras-100ips HD500GB-CDR 306046422 VX4-500G-CD € 1.794 VX-DVR+ 4 cámaras-100ips HD1TB-CDR 306046424 VX4-1T-CD € 2.140 VX-DVR+ 8 cámaras-200ips HD500GB 306086421 VX8-500G € 2.232 VX-DVR+ 8 cámaras-200ips HD1TB 306086422 VX8-1T € 2.520 VX-DVR+ 8 cámaras-200ips HD2TB 306086424 VX8-2T € 3.038 VX-DVR+ 8 cámaras-200ips HD4TB VX8-4T € 3.704 VX-DVR+ 8 cámaras-200ips HD500GB-CDR 306086423 VX8-500G-CD € 2.548 VX-DVR+ 8 cámaras-200ips HD1TB-CDR VX8-1T-CD € 2.836 VX-DVR+ 8 cámaras-200ips HD2TB-CDR VX8-2T-CD € 3.354 VX-DVR+ 8 cámaras-200ips HD4TB-CDR VX8-4T-CD € 4.022 VX-DVR+ 16 cámaras-200ips HD500GB 306166431 VX16-500G € 2.394 VX-DVR+ 16 cámaras-200ips HD1TB 306166433 VX16-1T € 2.740 VX-DVR+ 16 cámaras-200ips HD2TB 306166434 VX16-2T € 3.200 VX-DVR+ 16 cámaras-200ips HD4TB VX16-4T € 3.866 VX-DVR+ 16 cámaras-200ips HD500GB-CDR VX16-500G-CD € 2.710 VX-DVR+ 16 cámaras-200ips HD1TB-CDR 306166435 VX16-1T-CD € 3.054 VX-DVR+ 16 cámaras-200ips HD2TB-CDR 306166437 VX16-2T-CD € 3.516 VX-DVR+ 16 cámaras-200ips HD4TB-CDR VX16-4T-CD € 4.184 SUPERVISOR VS
Software Supervisor para la gama VS UNLIMITED SPV-VS € 2.154
Software Supervisor para la gama VS LIMITED (10 nodos máximo) 307106405 SPV-VSLite € 754
Software Supervisor para la gama VS UNLIMITED (segundas licencias) SPV-VSExt € 294
Software Supervisor para la gama VS LIMITED(segundas licencias) 307106407 SPV-VSExt-Lite € 294
Software Supervisor para la gama VS SINGLE (un unico nodo) SPV-VSFree
Software de acceso a traves de PDA´s VS-Pocket € 208
Software de acceso a traves de Telefono móvil 307106406 VS-Phone € 208
WiFi & Ethernet HDMI decodificador de video 307106400 Visual-TV € 512
Matriz Virtual VS-TV VS-TV € 2.030
SISTEMAS IP
Decodificador cámaras IP AX-TV € 420
“CUALQUIER
ESTABLECIMIENTO ABIERTO
AL PÚBLICO PUEDE CONOCER
CUÁNTAS PERSONAS LE
VISITAN Y ESTIMAR CUÁNTAS
LO HARÁN: IMPRESCINDIBLE”
PeCo 1
CONTADOR DE PERSONAS IP
eL equipo de conteo que transforma Las imágenes en datos
estadísticos y Los transmite vía tcp/ip (internet, Lan, Wan, ...)
equipo de conteo ip
Equipo de reducidas dimensiones,
con cámara para conteo integrada,
conexiones a red y a fuente de
alimentación.
admite dispositivos eXternos
Posibilidad de usar una cámara
externa ya instalada
escaLaBLe y moduLar
Permite la implantación de tantos
equipos como sean necesarios y en
instalaciones sucesivas. Además,
gracias a la flexibilidad de su
arquitectura, facilita la adaptación a
necesidades concretas del cliente.
aLto porcentaJe de precisiÓn
Registra con una fiabilidad del
95%* los visitantes de una zona
determinada, diferenciando entradas
y salidas (bidireccional) y el paso de
varias personas simultáneamente.
configuraciÓn y acceso vía
internet eXpLorer
Dispositivo UPnP. Desde cualquier
ordenador se puede acceder
fácilmente a la interfaz Web del equipo
para llevar a cabo la configuración y
diagnóstico.
eXpLotaciÓn desde cuaLquier pc
Para el análisis funcional y comercial
de los datos de conteo, se facilita el
software PeCo-Graph, que permite
llevar a cabo la descarga de datos de
distintos equipos de manera conjunta,
su consulta y su exportación.
* En mediciones de más de 100 registros.
especificaciones tÉcnicas
DOCPeCo1DS00ES_130113v240
Los contenidos a los que hace referencia este documento pueden variar sin previo aviso. Para obtener más información sobre este producto:
contacte con [email protected] o visite www.visual-tools.com
Visual Tools, S.A. C/ Isla Graciosa, 1. 28034 Madrid. España T: +34 91 729 4844 - F: +34 91 358 5236 [email protected] - www.visual-tools.com
MODELO:
PeCo1: Equipo de conteo IP
COMUNICACIÓN:
Servidor Web sobre TCP/IP con adaptador interno Ethernet y conector RJ45.
Gestión de conexiones a Internet con dirección IP dinámica.
CÁMARA DE VÍDEO:
Cámara de vídeo integrada. Exclusivamente para función de conteo.
CCD B/N de 1/3” y óptica tipo pinhole de 2,8mm.
Campo de visión aproximado de 1,5m de ancho por cada metro de distancia al objetivo.
Posibilidad de usar cámara externa.
CONTADOR DE PERSONAS:
1 contador de personas basado en el análisis de las imágenes de vídeo.
Distinción de varias personas simultáneamente.
Cómputo independiente de entradas y salidas.
Precisión media superior al 95%
Almacenamiento de los datos durante 6 meses
CONFIGURACIÓN:
Interfaz WEB para configuración y diagnóstico.
Acceso remoto desde PC con MS Internet Explorer.
Acceso protegido por contraseña de administración.
Actualización remota del software.
ALIMENTACIÓN:
Voltaje: 12Vdc,
Consumo: 500mA (a 12Vdc)
Adaptador de alimentación externo universal aprobado por UL, FCC y CE.
DATOS FÍSICOS:
Mecánica envolvente que cubre los cables de alimentación y red de datos.
Peso: 800 g.
Largo x ancho x alto: 237 mm x 110 mm x 27 mm
CERTIFICADOS:
CE
CÓMO PEDIRLO:
PeCo1 = Contador IP
ESPECIFICACIONES TÉCNICAS
EXPLOTACIÓN DE DATOS
INTERNET EXPLORER:
Todos los equipos de la gama PeCo disponen de una interfaz web y, por tanto, permiten el
acceso remoto vía MS Internet Explorer para su configuración, diagnóstico y actualización.
SOFTWARE PECO-GRAPH:
PeCo1 se complementa con PeCo-Graph, software bajo Windows que se incluye con los
equipos PeCo y que permite la recogida automática o manual y la visualización gráfica de
los datos de conteo de uno o múltiples equipos de la gama.
La aplicación PeCo-Graph es gratuita y está disponible en www.visual-tools.com
REQUISITOS HARDWARE Y SOFTWARE:
PC o portátil con tarjeta gráfica SVGA con resolución mínima de 1024x768
512 MB de memoria (1 GB para W Vista y W7). 15 MB de espacio libre en disco para los
ficheros de la aplicación y 100 MB para la base de datos y tarjeta de red Ethernet (TCP/IP)
Requiere Windows XP, Windows Vista o Windows 7 con instalación previa de la plataforma
de ejecución .Net Framework v3.5 (disponible en la página de Microsoft)
CONEXIÓN TCP/IP CONEXIÓN A FUENTE
DE ALIMENTACIÓN OBJETIVO DE LA CÁMARA
DATOS DE AFLUENCIA Y CONOCIMIENTO ESTADÍSTICO DE TRÁNSITOS Y TENDENCIAS
PeCo 1
EXPLOTACIÓN DE DATOS
ESPECIFICACIONES TÉCNICAS
PeCo-POS
CONTROL VISUAL DE SUS OPERACIONES DE CAJA
UN EQUIPO PARA VER, GRABAR, CONTAR AFLUENCIA Y ASOCIAR
IMÁGENES A LAS TRANSACCIONES DE SUS TERMINALES DE VENTA EN
LOCAL O DESDE CUALQUIER PC CONECTADO A INTERNET EXPLORER
IMÁGENES DE TPV
PeCo-POS permite relacionar las
imágenes con los datos obtenidos de
su terminal de ventas. Sobrescribe
los datos de caja en tiempo real
sobre las imágenes del vídeo vivo y
opcionalmente también de manera
sincronizada sobre las grabaciones,
facilitando la exportación sincronizada
del vídeo y los datos y proporcionando
así control visual de sus operaciones.
BÚSQUEDAS POR TICKET DE CAJA
Con PeCo-POS podrá buscar imágenes
de su terminal seleccionando la
entrada correspondiente del ticket
de caja o solicitando una búsqueda
inteligente por palabra.
Podrá realizar búsquedas de datos en
todas las cajas a la vez y búsquedas
de datos de diferentes días
GENERACIÓN DE EVENTOS POR
TEXTOS CLAVE
Podrá definir una lista de palabras o
cadenas de texto para todos los POS
para generar eventos y otra lista
para generar alarmas. Con ellas podrá
marcar el vídeo y generar activaciones
de relé o enviar alarmas por email.
IMÁGENES DE VÍDEO Y DATOS DE
CONTEO
El equipo transmite, graba y
reproduce vídeo grabado de
manera simultánea y sin que una
acción interfiera con otra, lo que
le permitirá controlar visualmente
el funcionamiento de sus locales y
garantizar su seguridad.
Además, basándose en el análisis
digital de las imágenes es capaz de
ofrecer datos de afluencia con una
fiabilidad superior al 95%*, lo que le
permitirá tener un control estadístico
de su negocio.
EXPLOTACIÓN DESDE CUALQUIER PC
Para el análisis funcional y comercial
de los datos de conteo, se facilita el
software gratuito PeCo-Graph, que
permite llevar a cabo la descarga
de datos de distintos equipos de
manera conjunta, su consulta y su
exportación.
* Fiabilidad en mediciones con más de 100 registros.
“PECO-POS ES, SIN
DUDA, LA SOLUCIÓN
INTELIGENTE DE VÍDEO
QUE ESPERABA PARA LOS
ESQUEMA DE CONEXIÓN DIRECTA USB D-KIT-CABLE-POS Impresora/dispositivo serie USB (6X) (6X) RS-232 TPV PECO-POS
ESQUEMA DE CONEXIÓN CON HUBS USB
D-KIT-CABLE-POS Impresora/dispositivo serie USB (16X) USB (4X) Hub USB 4 puertos
(4X) RS-232 TPV PECO-POS MODELOS: VX8-PeCo8-POS: 8 cámaras, de 6 a 8 TPV* y 8 contadores.
VX16-PeCo8-POS: 16 cámaras, de 6 a16 TPV* y 8 contadores.
INTERFAZ DE USUARIO:
Uso en local conectando un ratón y un monitor VGA y uso en remoto mediante interfaz WEB desde un PC con MS Internet Explorer. Distintos niveles de usuario protegidos con contraseña. Soporta múltiples usuarios simultáneos.
COMUNICACIÓN:
Servidor Web sobre TCP/IP con adaptador interno Ethernet y conector RJ45.
Gestión de conexiones a Internet con dirección IP dinámica.
CONTADOR DE PERSONAS:
8 contadores de personas independientes basados en el análisis de las imágenes de vídeo.
Distinción de varias personas simultáneamente. Cómputo de entradas y salidas para cada contador.
ENTRADAS DE VÍDEO:
Entradas de vídeo PAL, conectores BNC.
ENTRADAS DE ALARMA:
8 entradas no aisladas. Sólo para contactos libres de potencial. Bornero enchufable.
SALIDAS DE RELÉ:
4 salidas de relé con 4 contactos NA/NC. Capacidad de corte de 24V 1A. Bornero enchufable.
Se pueden activar manualmente o configurar para señalizar alarma POS o evento POS
CONEXIÓN TPV:
6 entradas de TPV disponibles usando los puertos USB del equipo. Posibilidad de conectar hasta 8/16 TPVs según el modelo instalando hubs externos USB de 4 puertos.
Si se usan hubs, todos los TPVs deben conectarse a través de éstos.
La conexión del TPV debe hacerse mediante un kit que incluye un adaptador USB a puerto serie RS232. Es necesario un kit por cada TPV. Los datos del TPV se toman de un puerto serie del mismo. En la mayoría de los casos se toma de la conexión a la impresora serie existente. Consultar protocolos disponibles.
REGISTRO DE TRANSACCIONES:
Registro de transacciones de los TPVs sincronizadas con el vídeo de las cámaras asociadas.
Búsqueda de vídeo grabado por texto de las transacciones.
Reproducción simultánea de vídeo e información de transacciones asociadas.
CAPTURA Y COMPRESIÓN:
Resolución PAL: 640 x 480.
4 niveles de calidad configurables e independientes para vídeo vivo y vídeo grabado.
Compresión estándar MPEG.
Tamaño medio: 12KB/imagen en muy alta calidad, 9KB/imagen en alta calidad, 5KB/imagen en media y 3KB/imagen en baja.
TRANSMISIÓN:
Transmisión de hasta 25 ips dependiendo del ancho de banda disponible y de la configuración de la grabación.
Transmisión y grabación simultáneas.
TRANSMISIÓN DE ALARMAS:
Envío de fotogramas de la alarma vía e-mail y/o notificación de la alarma a un máximo de dos Supervisores VS.
GRABACIÓN:
Grabación en disco duro. Distintas capacidades. 200 imágenes por segundo disponibles para grabación independientes de la calidad del vídeo. Borrado automático de las secuencias por ocupación del disco o antigüedad. Grabación TIME LAPSE:
Calendario programable y posibilidad de sincronizar el calendario con una entrada externa.
Grabación POR EVENTO:
Activación de la grabación por las entradas de alarma y sensores de movimiento.
Grabación configurable de pre-alarma (hasta 30 minutos) y post-alarma (hasta 10 minutos).
EXPORTACIÓN DE VÍDEO Y DATOS:
Exportación de secuencias en formato MPEG a disco duro externo o memoria flash, incluyendo los textos de transacciones.
Exportación de datos de conteo en formato CSV para su importación desde cualquier hoja de cálculo o base de datos.
Aplicación PeCo-Graph para la recogida
automática o manual y visualización gráfica de los datos de conteo de cualquier PeCo.
DETECCIÓN DE ACTIVIDAD:
Sensores de movimiento por cámara con activación seleccionable (siempre/en horario/fuera de horario).
Definición de zonas de movimiento y de exclusión de movimiento y 3 niveles de sensibilidad.
TELEMETRÍA (PTZ):
Control de domos y matrices de múltiples fabricantes (consultar listado en www.videosafe. net).
Función ir a preset por entrada de sensor.
CONFIGURACIÓN:
Menú para la configuración local o remota con acceso protegido con contraseña.
Actualización remota del software.
ALIMENTACIÓN:
Fuente de alimentación interna aprobada por UL, FCC y CE. Voltaje: 220 Vac. 4 A, 50/60Hz. Consumo nominal 100W. DATOS FÍSICOS: Peso: 6700 g. An x Al x P: 366 mm x 138 mm x 330 mm. CERTIFICADOS: CE. CÓMO PEDIRLO:
VX8-PeCo8-POS-HDD: equipo de 8 cámaras PAL, 6 TPV (hasta 8) y 8 contadores.
VX16-PeCo8-POS-HDD: equipo de16 cámaras PAL, 6 TPV (hasta 16) y 8 contadores. Incluye 1 kit de cable.
D-KIT-CABLE-POS= Kit de cable + adaptador USB para conectar 1 TPV al equipo.
HDD= 500G (500GB), 1T (1TB) ó 2T (2TB)
SOLUCIÓN DE VÍDEO PARA TPV
PeCo-POS
CONTROL VISUAL DE SUS OPERACIONES DE CAJA
Además del acceso local, los equipos disponen de una interfaz web y, por tanto, permiten el acceso remoto vía MS Internet Explorer para su configuración y diagnóstico, su actualización y para la consulta y exportación de los datos recogidos.
PeCo-POS es compatible con Supervisor VS (para la funcionalidad de vídeo) y con PeCo-Graph (para la funcionalidad de conteo).
PeCo-Graph se incluye con los equipos PeCo. Permite la recogida automática o manual y la visualización gráfica de los datos de conteo de uno o múltiples equipos de la gama.
La aplicación PeCo-Graph es gratuita y está disponible en www.visual-tools.com. Consulte los requisitos de instalación en nuestra web.
EXPLOTACIÓN DE DATOS
DOCPECOPOSDSOOES_130113V300
Los contenidos a los que hace referencia este documento pueden variar sin previo aviso. Para obtener más información sobre este producto:
contacte con [email protected] o visite www.visual-tools.com
ESPECIFICACIONES TÉCNICAS
Visual Tools, S.A. C/ Isla Graciosa, 1. 28034 Madrid. España T: +34 91 729 4844 - F: +34 91 358 5236 [email protected] - www.visual-tools.com
DVRS COMPACTOS PARA
SUS INSTALACIONES
VX4BOX y VX8BOX son dos equipos de grabación
y transmisión de vídeo digital creados para cubrir
los temas de videovigilancia y video-observación en
instalaciones de pequeño y mediano tamaño, ya que
ofrecen acceso local y/o remoto vía TCP/IP tanto al
cliente como a los profesionales responsables de su
seguridad.
Una acertada inversión para farmacias, gasolineras,
tiendas, sector residencial…, y otros muchos
clientes que encontrarán en estos compactos
equipos, la versatilidad y funcionalidad que presentan
los grandes.
Fáciles de instalar, de configurar y de usar, los
equipos VXBOX recogen, prácticamente, todas las
prestaciones de los DVRs VX y son totalmente
compatibles con el software de gestión Supervisor
VS y con los dispositivos de visualización de la gama.
INFORMACIÓN DE PRODUCT
O
V
ídeo vivo de cualquier VXBOX
en su smartphone o tableta Apple directamente
desde sus navegadores
5 6 7 8 9 10 11 12
1 2 3 4
a b c
Descripción de elementos de la trasera
1 Entradas de vídeo (4/8 según modelo) 2 Entradas y salidas de alarma 3 Botón de “valores de fábrica” 4 Botón de “imágenes bajo custodia” 5 Fuente de alimentación externa 6 Conector de ratón
7 Conector de teclado 8 Puerto RS-232 9 Conector de monitor VGA 10 Puertos USB
11 Conector TCP/IP 12 Conexiones de audio
Descripción de elementos del frontal
a Puertos USB
b Led de actividad del disco duro (inactivo/lectura-escritura) c Led de alimentación
MODELOS
- VX4BOX: grabador-transmisor de vídeo digital de 4 cámaras PAL o NTSC (según modelo).
- VX8BOX: grabador-transmisor de vídeo digital de 8 cámaras PAL o NTSC (según modelo).
INTERFAZ DE USUARIO
- Interfaz local: monitor VGA
- Interfaz remota: acceso WEB desde PC con MS Internet Explorer o desde el software de recepción y gestión Supervisor VS. Múltiples usuarios simultáneos. - Niveles de usuario protegidos con contraseña.
COMUNICACIÓN
- Servidor Web sobre TCP/IP con adaptador interno Ethernet y conector RJ45.
- Gestión de conexiones a Internet con dirección IP dinámica.
- Sincronización automática de día y hora con servidor NTP configurable.
ENTRADAS DE VÍDEO
- Entradas de vídeo PAL o NTSC (según modelo) con conectores BNC.
- Control de ajuste de imagen online y títulos de cámaras personalizables desde el menú de configuración.
ENTRADAS DE ALARMA
- 2 entradas no aisladas. Sólo para contactos libres de potencial. Bornero enchufable.
- Títulos de entradas personalizables e inversión de polaridad desde el menú de configuración.
SALIDAS DE RELÉ
- 1 salida de relé con 1 contacto NA/NC. Capacidad de corte de 24V 1A. Bornero enchufable.
- Se puede activar manualmente o configurar para señalizar estados del equipo.
- Título de salida personalizable desde menú de configuración.
SALIDAS DE VÍDEO
- 1 salida VGA para uso interfaz local.
TRANSMISIÓN DE VÍDEO
- Transmisión de hasta 25/30 ips (PAL/NTSC) dependiendo del ancho de banda disponible y de la configuración de la grabación.
- Transmisión y grabación simultáneas.
TRANSMISIÓN DE ALARMAS
- Envío de fotogramas de la alarma vía e-mail y/o notificación de la alarma a un máximo de dos Supervisores VS.
CAPTURA Y COMPRESIÓN
- Resolución de imagen: 640 x 480.
- 4 niveles de calidad configurables e independientes para vídeo vivo y vídeo grabado.
- Compresión estándar MPEG.
- Tamaño medio de compresión: 12 KB/imagen en muy alta calidad, 9KB/imagen en alta calidad, 5KB/imagen en calidad media y 3KB/imagen en baja calidad.
GRABACIÓN
- Grabación en disco duro. Distintas capacidades. - Rendimiento: 100 ips PAL - 120 ips NTSC
- Grabación simultánea de distintas cámaras y grabación y reproducción de vídeo grabado simultáneamente. - Borrado automático de las secuencias por ocupación del
disco o antigüedad (tiempo máximo de conservación de imágenes = 1 año).
- Activación de la grabación por time-lapse y/o por evento (entrada de alarma o sensor de movimiento).
GRABACIÓN TIME LAPSE:
- Calendario programable y posibilidad de sincronizar el calendario con una entrada externa.
GRABACIÓN POR EVENTO:
- Activación de la grabación por las entradas de alarma y sensores de movimiento.
- Grabación configurable de pre-alarma (hasta 30 minutos) y post-alarma (hasta 10 minutos).
DETECCIÓN DE MOVIMIENTO:
- Sensores de movimiento por cámara con activación seleccionable (siempre/en horario/fuera de horario). - Definición de zonas de movimiento y de exclusión de
movimiento y 3 niveles de sensibilidad.
- Búsqueda inteligente de vídeo grabado en visor local con filtros VMD sobre grabaciones time-lapse.
EXPORTACIÓN
- Exportación de secuencias en formato MPEG a dispositivo USB (disco duro externo o memoria flash).
TELEMETRÍA (PTZ)
- Control de domos y matrices de múltiples fabricantes (consultar listado en www.visual-tools.com). - On Screen Control en visor de vídeo local. - Función de ir a preset por entrada de alarma. - Títulos de presets personalizables.
AUDIO
- Canal audio full dúplex basado en protocolo estándar VoIP - Voz sobre IP - (protocolo SIP)
CONFIGURACIÓN
- Menú de configuración con acceso protegido con contraseña.
- Actualización remota o local del software.
ALIMENTACIÓN
- Fuente de alimentación externa aprobada por UL, FCC y CE. 100/240 50/60Hz - Voltaje: 12V, 4A. DATOS FÍSICOS - Peso: 3.200 g. - An x Al x P: 250 x 100 x 290 mm. CERTIFICADOS - CE, UL. CÓMO PEDIRLO:
VX4BOX-HDD= 4 cámaras PAL 100/100 ips. VX4BOX-NTSC-HDD= 4 cámaras NTSC 120/120 ips. VX8BOX-HDD= 8 cámaras PAL 200/100 ips. VX8BOX-NTSC-HDD= 8 cámaras NTSC 240/120 ips. HDD: 500GB.
CARACTERÍSTICAS TÉCNICAS
DOCVXBOXDS00ES_130113v400
C/ Isla Graciosa, 1 - 28034 Madrid T: +34 91 729 4844 • F: +34 91 358 5236
a b c
Los videograbadores digitales VX con VideoSafe Technology™
ofrecen la versatilidad necesaria para llevar a cabo la
videovigilancia profesional de gran variedad de instalaciones.
Caracterizados por su robustez, estabilidad y calidad de
imagen, los equipos VX ofrecen vídeo en tiempo real -en
resolución completa y alta calidad- permitiendo la grabación,
visualización local, reproducción y transmisión simultáneas sin
merma de prestaciones.
DOCVXRANGEDS00ES_130613v500
MODELOS
- Grabadores-transmisores de vídeo digital de 4, 8 y 16 cámaras PAL o NTSC (según modelo).
INTERFAZ DE USUARIO
- Interfaz local: monitor VGA. Hasta 2 monitores de CCTV*
- Interfaz remota: acceso WEB desde PC con MS Internet Explorer o desde el software de recepción y gestión Supervisor VS. Múltiples usuarios simultáneos.
- Interfaz optimizada para dispositivos móviles - Niveles de usuario protegidos con
contraseña.
COMUNICACIÓN
- Servidor WEB sobre TCP/IP con adaptador interno Ethernet y conector RJ45. - Gestión de conexiones a Internet con
dirección IP dinámica.
- Sincronización automática de día y hora con servidor NTP configurable.
ENTRADAS DE VÍDEO
- Entradas de vídeo PAL o NTSC (según modelo) con conectores BNC.
- Control de ajuste de imagen online, títulos de cámaras y enmascaramiento de imagen configurables en local y remoto desde el menú de configuración.
ENTRADAS DE ALARMA
- Entradas no aisladas. Sólo para contactos libres de potencial. Bornero enchufable. - Títulos de entradas personalizables e
inversión de polaridad desde el menú de configuración.
SALIDAS DE RELÉ
- Salidas de relé con contactos NA/NC. Capacidad de corte de 24V 1A. Bornero enchufable.
- Se pueden activar manualmente o configurar para señalizar estados del equipo. - Títulos de salidas personalizables desde
menú de configuración.
SALIDAS DE VÍDEO
- VXBOX: 1 salida VGA para uso interfaz local. - VX: 1 salida VGA para uso interfaz local y 2 salidas de CCTV PAL o NTSC (según modelo) para visualización secuencial de las cámaras activas y monitorización de alarmas. Control de monitores desde interfaz local.
CAPTURA Y COMPRESIÓN
- Resolución de imagen: 640 x 480. - 4 niveles de calidad configurables e
independientes para vídeo vivo y vídeo grabado.
- Compresión estándar MPEG.
- Tamaño medio de compresión: 12 KB/imagen en muy alta calidad, 9KB/imagen en alta calidad, 5KB/imagen en calidad media y 3KB/ imagen en baja calidad.
TRANSMISIÓN DE VÍDEO
- Transmisión de hasta 25/30 ips (PAL/NTSC) dependiendo del ancho de banda disponible y de la configuración de la grabación. - Transmisión y grabación simultáneas.
TRANSMISIÓN DE ALARMAS
- Envío de fotogramas de la alarma vía e-mail y/o notificación de la alarma a un máximo de dos Supervisores VS.
AUDIO
- Canal audio full duplex basado en tecnología estándar VoIP - Voz sobre IP - (protocolo SIP)
EXPORTACIÓN
- Exportación de secuencias en formato MPEG a dispositivo USB (disco duro externo o memoria flash) y a grabadora de CD/DVD en los modelos con este dispositivo.
GRABACIÓN
- Grabación en disco duro. Distintas capacidades:
DVRs 4 cámaras: PAL 100 ips/NTSC 120 ips DVRs 8/16 cámaras: PAL 200 ips/NTSC 240 ips
- Grabación simultánea de distintas cámaras y grabación y reproducción de vídeo grabado simultáneamente.
- Borrado automático de las secuencias por ocupación del disco o antigüedad (tiempo máximo de conservación de imágenes = 1 año).
- Activación de la grabación por time-lapse y/o por evento (entrada de alarma o sensor de movimiento).
GRABACIÓN TIME LAPSE:
- Calendario programable y posibilidad de sincronizar el calendario con una entrada externa.
GRABACIÓN POR EVENTO:
- Activación de la grabación por las entradas de alarma y sensores de movimiento. - Grabación configurable de pre-alarma
(hasta 30 minutos) y post-alarma (hasta 10 minutos).
DETECCIÓN DE MOVIMIENTO:
- Sensores de movimiento por cámara con activación seleccionable (siempre/en horario/ fuera de horario).
- Definición de zonas de movimiento y de exclusión de movimiento y 3 niveles de sensibilidad.
- Búsqueda inteligente de vídeo grabado en visor local con filtros VMD sobre todo tipo de grabaciones.
TELEMETRÍA (PTZ)
- Control de domos y matrices de múltiples fabricantes (consultar lista).
- On Screen Control en visor de vídeo local. - Función de ir a preset por entrada de
alarma.
- Títulos de presets personalizables.
CONFIGURACIÓN
- Menú de configuración con acceso protegido con contraseña.
- Actualización remota o local del software.
ALIMENTACIÓN
- Fuente de alimentación externa 110-240 Vac. aprobada por UL, FCC y CE. - Voltaje: VXBOX:12 Vdc - 4A VX: 19Vdc - 5A DATOS FÍSICOS - Peso: 3.200 g. - An x Al x P: 250 x 100 x 290 mm. CERTIFICADOS - CE. CÓMO PEDIRLO:
VX4BOX-HDD = 4 cámaras PAL. 100/100 ips. VX4BOX-N-HDD = 4 cámaras NTSC. 120/120 ips. VX8BOX-HDD = 8 cámaras PAL. 200/100 ips. VX8BOX-N-HDD = 8 cámaras NTSC. 240/120 ips. VX4-HDD [-CD]= 4 cámaras PAL. 100/100 ips. VX4-N-HDD [-CD]= 4 cámaras NTSC. 120/120 ips. VX8-HDD [-CD]= 8 cámaras PAL. 200/200 ips. VX8-N-HDD [-CD]= 8 cámaras NTSC. 240/240 ips. VX16-HDD [-CD]= 16 cámaras PAL. 400/200 ips. VX16-N-HDD [-CD]= 16 cámaras NTSC. 480/240 ips. HDD VXBOX: 500GB
HDD VX: 500GB, 1TB, 2TB, 4TB según modelo. [-CD]: modelos con grabadora interna de CD/DVD. * Características no disponibles para los VX-BOX
CARACTERÍSTICAS TÉCNICAS
INFORMA
CIÓN DE PRODUCT
O
GRABADORES-TRANSMISORES DE VÍDEO DIGITAL
Los grabadores de vídeo digital VX están diseñados paraproporcionar imágenes de alta resolución a un usuario local y a uno o varios usuarios remotos vía TCP/IP (Internet, LAN, WAN...) de manera simultánea.
Totalmente compatibles con el software de gestión y dispositivos de supervisión de la gama, los equipos VX se configuran como la solución digital para cualquier instalación nueva o para la renovación o ampliación de aquellas instalaciones que se gestionan desde un mismo centro de control.
FÁCILES DE INSTALAR
Mecánica compacta y “full equipped”, compatibilidad con cámaras fijas y domos de múltiples fabricantes, control de monitores de CCTV desde interfaz local, herramienta automatizada de búsqueda de equipos en red y gestión de la conectividad para IP dinámicas en conexiones remotas.
FÁCILES DE CONFIGURAR
Configuración por defecto de fábrica para su puesta en marcha inmediata y completo menú para la configuración local o remota de cámaras, parámetros de grabación, entradas y salidas digitales. FÁCILES DE USAR
Interfaz orientada a usuario con un menú muy intuitivo que facilita la operatividad tanto local como remota.
VX4BOX/VX8BOX
Elementos de la trasera
1 Botón de “imágenes bajo custodia” 2 Botón de “valores de fábrica” 3 Entradas de alarma 4 Entradas de vídeo 5 Salidas de alarma 6 Puerto RS-232 7 Conector de monitor VGA 8 Puertos USB 9 Conector TCP/IP 10 Fuente de alimentación 11 Conector de ratón y teclado 12 Puerto USB
13 Conexiones de audio
Elementos del frontal
a Puertos USB
b Led de actividad del disco duro (inactivo/lectura-escritura) c Led de alimentación
VX4/VX8/VX16
Elementos de la trasera
1 Puerto RS-232
2 Botón de “imágenes bajo custodia” 3 Botón de “valores de fábrica” 4 Entradas de alarma 5 Entradas de vídeo (1-8) 6 Salidas de alarma 7 Salidas de vídeo analógico:
ronda y monitorización zonal 8 Fuente de alimentación 9 Puertos USB 3.0
10 Conector DVT-I para salida VGA (se incluye adaptador) 11 Conector TCP/IP 12 Puertos USB 2.0 13 Audio
14 Entradas de vídeo (9-16)
Elementos del frontal
a Puertos USB
b Led de actividad del disco duro (inactivo/lectura-escritura) c Led de alimentación d Unidad de CD/DVD-ROM
VXBOX
VX4/VX8/VX16
C/ Isla Graciosa, 1 - 28034 Madrid
T: +34 91 729 4844 • F: +34 91 358 5236 www.visual-tools.com • [email protected] 8 9 10 11 12 13 14 1 2 3 4 5 6 7 6 7 8 9 10 11 12 13 1 2 3 4 5
versión 5.0 y nuevo hardware
GAMA vx - SOFTW
ARE Y DISPOSITI
vOS
EN LOCAL...
Con un VX la vigilancia local de su instalación es mucho más fácil y segura. Puede ver lo que ocurre en todo momento sin perder detalle.
Vídeo vivo en tiempo real de hasta 16 cámaras y control de hasta dos monitores CCTV desde la interfaz local
Puede elegir la cámara o cámaras que quiere ver (fijas o domos), hacerlo simultáneamente utilizando los cuadrantes (para 4, 9 ó 16 cámaras) y en modo normal o a pantalla completa. Y si dispone de equipos con salida para monitores de CCTV, puede utilizarlos para que automáticamente muestren la video ronda configurada y las alarmas recibidas, o controlarlos manualmente para que muestren la cámara de su elección.
Función On-Screen control para domos
El visor local dispone de la función On-Screen control con la podrá mover la imagen que muestra su domo sobre la misma pantalla utilizando el ratón.
Visualización simultánea de vídeo vivo y de vídeo grabado en la misma pantalla.
Reproducción de vídeo grabado con visualización simultánea de hasta 3 cámaras de vídeo vivo que puede seleccionar y cambiar manualmente sin salir de la pantalla.
Grabación por horario, evento y/o detección de movimiento
Un VX puede grabar por horario, por evento y/o por detección de movimiento -con hasta 30 minutos de prealarma- y hacerlo de distintas cámaras simultáneamente y con frecuencias de grabación independientes, lo que supone un gran ahorro en espacio del disco duro.
Sistema excepcional de búsqueda de secuencias de evento y búsqueda inteligente con filtros VMD sobre todas las grabaciones.
De este modo se facilita la recuperación y la reproducción de las secuencias deseadas de una forma más rápida y efectiva.
Enmascaramiento de imagen
Los VX pueden configurarse en local o en remoto para enmascarar de forma permanente zonas de la imagen de cualquiera de las cámaras. La imagen enmascarada permanece en todos los estados: vídeo vivo, vídeo grabado, envío de alarmas…
... Y EN REMOTO
Un VX permite a varios usuarios remotos conectarse simultáneamente -bien utilizando Internet Explorer y/o desde el software de recepción y gestión Supervisor VS- para visualizar, grabar y reproducir vídeo sin que afecte a la grabación del equipo ni a la operatividad local.
Transmisión de vídeo vivo a varios usuarios de manera simultánea
Los equipos disponen de 4 niveles distintos de calidad de imagen, ajustes de imagen independientes para cada cámara y distintas herramientas para facilitar las labores de supervisión tales como: iconos de estado e imágenes de referencia de las cámaras, panel informativo de los datos del equipo en conexión, visualización a pantalla completa, visión por cuadrantes (para 4, 9 ó 16 cámaras), vídeo rondas, control remoto de domos, creación de informes (pdf) y herramientas para grabación de secuencias.
Visualización y reproducción de vídeo grabado
Cada tipo de grabación (por horario, por evento y/o por detección de movimiento) tiene asociado un código de color para facilitar la recuperación de las secuencias deseadas. Éstas pueden reproducirse en el visor central, que cuenta con controles de secuencia y de evento de gran ayuda al operador, o pueden grabarse localmente para visualizarlas desde cualquier PC con reproductor multimedia.
Verificación de estados
Con un VX podrá en todo momento visualizar el estado de las cámaras, de la instalación y del propio sistema para verificar su correcto funcionamiento.
Exportación
Las imágenes de vídeo grabado pueden exportarse a dispositivos externos (CD, DVD, memorias USB, etc.), en formato nativo o en formato RAW y hacerlo desde la operativa local o en remoto.
Interfaz optimizada para ver vídeo en dispositivos móviles
Los equipos VX disponen de una interfaz web optimizada para la visualización de las imágenes de vídeo en disposivos móviles con plataforma Apple sin necesidad de instalar ningún software adicional.
MODEL
OS DE GRABADORES
vx
“Visualización local de vídeo
vivo en tiempo real con
resolución completa y en
alta calidad”
GRABADORES-TRANSMISORES DE VÍDEO DIGITAL
“Centralice la seguridad de
sus instalaciones sin perder el
control local”
PRINCIPALES CARACTERÍSTICAS:
• Operativa cuádruplex que permite la visualización, grabación, reproducción y transmisión de imágenes de manera simultánea.
• Visualización local de vídeo vivo en tiempo real con resolución completa y en alta calidad.
• 4 niveles de calidad configurables e independientes para vídeo vivo y vídeo grabado.
• Elaborado algoritmo de compresión que permite guardar más imágenes en discos de menor capacidad.
• Un digitalizador por cámara que asegura una excepcional estabilidad y calidad de imagen tanto en local como en remoto.
• Multipantalla para visualización de vídeo vivo de hasta 16 cámaras simultáneamente.
• Visor mixto para visualización simultánea en local de vídeo vivo y vídeo grabado.
• Compatibilidad con múltiples domos del mercado y función on-screen control para mover en pantalla.
• Protección del acceso a vídeo vivo y grabado de las cámaras deseadas según el perfil del usuario.
• Acceso local y remoto simultáneo. • Configuración local y/o remota.
• Grabación simultánea de todas las cámaras por time-lapse, por evento o por detección de movimiento, con programación y frecuencias independientes para cada cámara.
• Grabación de pre-alarma configurable hasta 30 minutos. • Notificación de alarmas por e-mail con autenticación de usuario.
• Búsqueda inteligente de secuencias, con filtros VMD sobre cualquier tipo de grabación y reproducción rápida (4x, 8x, 16x).
• Filtro de enmascaramiento de la imagen de cualquiera de las cámaras en remoto y en local. La imagen enmascarada permanece en todos los estados: vídeo vivo, vídeo grabado, envío de alarmas...
• Transmisión de imágenes sin interrupción del proceso de grabación configurado.
• Múltiples conexiones al servidor con hasta 4 usuarios simultáneos de vídeo vivo.
• Servicios automáticos de gestión de IP dinámica y sincronización con servidor NTP configurable.
• Indicación de la temperatura del equipo, posibilidad de transmisión de la información al Supervisor VS y de generar alertas.
• Filtros para limitación del acceso al equipo sólo desde las direcciones IP facilitadas.
• Exportación de vídeo a dispositivo USB (disco duro externo o memoria flash) y/o a grabadora de CD/DVD en modelos con este dispositivo.
• Borrado automático de las secuencias de vídeo según la antigüedad definida por el usuario.
• Nunca deja de grabar, señala el porcentaje de ocupación de disco y borra las secuencias más antiguas cuando necesita espacio.
VX4BOX y VX8BOX
Grabadores-transmisores compactos de 4/8 cámaras. Equipos con operativa cuádruplex.
CÁMARAS: 4/8 PAL o NTSC s/modelo. E/S: 2/1
COMUNICACIÓN: TCP/IP INTERFAZ: Local y/o remota
IPS: (VX4BOX) 100/100 PAL - 120/120 NTSC (VX8BOX) 200/100 PAL - 240/120 NTSC HDD: 500GB
DVD: No.
VX4, VX8 y VX16
Grabadores-transmisores de 4/8/16 cámaras. Equipos con operativa cuádruplex.
CÁMARAS: 4/8/16 PAL o NTSC s/modelo. E/S: 8/4
COMUNICACIÓN: TCP/IP INTERFAZ: Local y/o remota
IPS: (VX4) 100/100 PAL - 120/120 NTSC (VX8) 200/200 PAL - 240/240 NTSC (VX16) 400/200 PAL - 480/240 NTSC HDD: VX4: 500GB/1TB VX8/VX16: 500GB/1TB/2TB/4TB DVD: Opcional. SUPERVISOR VS
Potente software de recepción y gestión de vídeo digital con el que podrá operar remotamente con todos los equipos VX de su parque de instalaciones y tratar y explotar la información y el vídeo obtenidos.
PHONE-VS/BLACK-VS/POCKET-VS
Aplicaciones para teléfonos móviles Nokia y dispositivos de tipo BlackBerry o Pocket-PC, con conexión inalámbrica o con tecnología GPRS/3G, que le proporciona información visual de sus instalaciones esté donde esté.
(Consulte dispositivos compatibles.)
VS-TV
Matriz virtual que permite reunir en el monitor VGA deseado hasta 16 señales de vídeo procedentes de uno o de varios equipos de una misma instalación o de distintas instalaciones.
VISUAL-TV
Descodificador inalámbrico con mando a distancia que, conectado vía red o WIFI a su DVR VX, le permitirá visualizar sus cámaras en el televisor HDMI deseado una a una, o en cuadrantes de 2x2, 3x3 y 4x4 cámaras.
Vídeo vivo de cualquier VX desde los exploradores de teléfonos y tabletas Apple
