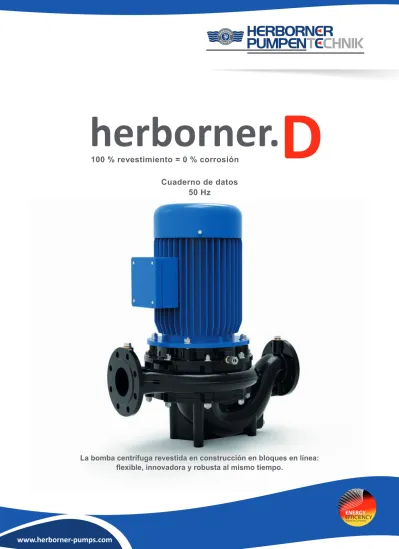

Cuaderno de datos
50 Hz
La bomba centrífuga revestida en construcción en bloques en línea:
flexible, innovadora y robusta al mismo tiempo.
100 % revestimiento = 0 % corrosión
herborner.
D
Índice
herborner.
D
Descripciones técnicas...
3
Versiones
...
8
1500 rpm
... 8
3000 rpm... 11
Curvas características 1500 rpm ...
13
DN 25... 13
DN 32... 14
DN 40... 16
DN 50... 17
DN 65... 20
DN 80... 23
DN 100... 25
DN 125... 26
DN 150... 27
DN 200... 28
Curvas características 3000 rpm ...
29
DN 25... 29
DN 32... 30
DN 40... 31
DN 50... 32
Dimensiones • Pesos
...
33
Datos técnicos ...
38
Vista de explosión ...
39
Accesorios
...
40
herborner.
D
Descripciones técnicas
Uso
Con su revestimiento del 100 %, la herborner.
D
es idónea
para su utilización en balnearios, parques acuáticos, parques
de atracciones, instalaciones industriales y ingeniería naval.
La bomba en bloques en modelo en línea está concebida para
el montaje directo en una tubería. Gracias a la homologación
del revestimiento para piscinas y agua potable, puede
em-plearse prácticamente en cualquier aplicación.
El espesor del revestimiento de hasta 1000 µm proporciona
una superficie extremadamente lisa. De esta forma, el
ren-dimiento hidráulico aumenta hasta un 10 %, lo que permite
un ahorro de energía a lo largo de los años.
Revestimiento
Protección contra la corrosión y protección contra medios
agresivos gracias al revestimiento del 100 % de todas las
piezas relevantes en contacto con el medio y, por tanto, con
riesgo de corrosión. De esta forma se evitan los daños por
corrosión en la bomba y en los componentes de la instalación.
Protector del impulsor
Protector especial del impulsor en plástico resistente que evita
el agarrotamiento por oxidación del impulsor (tras una parada)
y permite un servicio silencioso.
La ejecución con una rendija especialmente pequeña permite
un alto rendimiento.
Protector del cierre mecánico
El asiento del cierre mecánico se encuentra protegido al
100 % de la corrosión. Esto evita las hendiduras
provoca-das por la corrosión en la carcasa intermedia, en el área del
asiento de la junta tórica del cierre mecánico. Esta mejora
de la estabilidad frente a la corrosión permite una reducción
de los costes del ciclo de vida.
Sistema X-Lock
El sistema X-Lock permite un revestimiento del 100 % de las
roscas interiores de piezas fundidas para evitar la corrosión
en las vueltas de rosca.
Servicio técnico y mantenimiento
Solamente se utilizan atornilladuras de acero inoxidable,
gracias a las cuales puede realizarse perfectamente el
mantenimiento de los componentes a lo largo de los años.
Sistema Seal Guard (opcional)
Por regla general, un cierre mecánico se avería tras unos
po-cos segundos de marcha en seco. El innovador sistema Seal
Guard, que no requiere mantenimiento, supera este tiempo
con creces compensando la lubricación insuficiente con una
alimentación de medio. De esta forma, el cierre mecánico
queda eficazmente protegido frente a la marcha en seco.
Impulsores
Los impulsores de equilibrado dinámico se encargan de
ofrecer una marcha exenta de vibraciones y contribuyen
notablemente a prolongar la vida útil de la bomba. Todos los
impulsores pueden alcanzar todos los puntos de servicio del
diagrama característico mediante la corrección del diámetro.
Se utilizan ruedas multicanal
ce-rradas para medios de bombeado
limpios hasta ligeramente sucios.
Construcción
Su modo de construcción robusto y estable se ha
desarrolla-do de forma consecuente. En el diseño también se incluye
el modo de construcción del proceso que permite cambiar
fácilmente el juego de repuesto. Además, las posiciones de
las piezas de empalme variables en pasos de 45º ofrecen
multitud de opciones de distribución.
herborner.
D
Descripciones técnicas
Purgado
Purga sencilla de la bomba en disposición vertical mediante
la llave esférica para retirar las acumulaciones de aire y evitar
la marcha en seco del cierre mecánico.
Rentabilidad
Gracias al amplio dimensionamiento de los ejes y
rodamien-tos, la durabilidad mejora notablemente. Los motores de
4 polos cuentan con un dispositivo adicional de relubricación
a partir de 1,1 kW.
Estas mejoras tecnológicas con respecto a los motores
normalizados reducen considerablemente el coste del ciclo
de vida de la bomba.
Eje del motor
El eje del motor de acero inoxidable de alta aleación
resisten-te a la combadura ofrece un desvío mínimo. De esta forma
se minimizan las fugas en la empaquetadura y aumenta la
durabilidad del eje del motor.
Obturación para ejes
Se utiliza un cierre mecánico de carburo de silicio (SiC)
resis-tente al desgaste que no requiere mantenimiento y no depende
del sentido de rotación.
En la ejecución con el sistema Seal Guard, un cierre mecánico
de carburo de silicio (SiC) resistente al desgaste cierra por el
lado de la bomba y un cierre mecánico en acero al carbono/
fundición de cromo-molibdeno cierra por el lado de
acciona-miento. La carcasa intermedia está llena de lubricante NSF H1
para lubricar y refrigerar los cierres mecánicos. Este permite
incluso una breve marcha en seco.
Por el lado de la bomba todos los motores están equipados
con un cierre especial contra las salpicaduras de agua.
Canal de retorno
A través de este canal, el cierre mecánico se enjuaga con
el medio bombeado. Así, el medio lubricante y refrigerante
necesarios se aplican a las superficies de deslizamiento, lo
que aumenta eficazmente la durabilidad del cierre mecánico.
Disposición
Las bombas pueden conectarse en horizontal o en vertical
con el “motor hacia arriba” en un sistema de tuberías.
Disposición horizontal
de la bomba
Disposición vertical
de la bomba
Opcionalmente, puede suministrarse con un soporte de
bomba para facilitar su fijación al suelo.
Instalación vertical de la bomba
con soporte de bomba
herborner.
D
Descripciones técnicas
Gama de rendimiento
Velocidad de rotación
Q
máx[m
3/h]
H
máx[m]
1500 rpm
650
61
3000 rpm
110
75
Ruidos
El ruido depende de complejas magnitudes como el tamaño
constructivo, los materiales y las condiciones de servicio y
montaje. Durante el desarrollo del producto, se han adoptado
varias medidas hidráulicas y un modo de construcción
com-pacto para reducir el ruido. En la mayoría de casos, el nivel
máximo de intensidad acústica depende del ruido del aire, los
imanes y los rodamientos de los motores de accionamiento.
No se sobrepasan las curvas límite admisibles para motores
eléctricos de acuerdo con DIN EN 60034-9. El ruido mínimo
durante el servicio está cerca de Q
óptimo(el mejor rendimiento).
Motor
El motor empleado es un motor trifásico de refrigeración
superficial con rotor de jaula de ardilla que corresponde a la
clase energética IE2 o IE3.
Forma constructiva
IM B5/V1
Tipo de protección
IP55
Velocidad de rotación
1500 rpm
3000 rpm
Frecuencia
50 Hz
Conexión ≤ 2,2 kW
230 5/400 3 V
Conexión ≥ 3,0 kW
400 5/690 3 V
Clase de aislamiento EN 60034-1F (155 °C)
Los motores están equipados de serie con un conductor frío.
Opcionalmente, el motor puede estar equipado con un
convertidor de frecuencia integrado o externo. El uso de
un convertidor de frecuencia es recomendable y para los
motores IE2 (≥ 0,75 kW) es obligatorio desde el 01/01/2017.
Los motores IE3 de ejecución asíncrona no necesitan ningún
convertidor por ley.
La regulación de la frecuencia de las bombas puede depender
de las condiciones de servicio:
de 30 a 50 Hz (400 V)
Datos generales
Margen de temperatura de los medios de - 5 a + 60 °C
Ejecución con protección antiexplosiva de -5 a +40 °C
Rango de temperatura ambiente de - 5 a + 40 °C
Medio bombeado libre de H
2S, a 1000 mg/l de iones de cloruro
Prueba de rendimiento según DIN EN ISO 9906, clase 2
Densidad máx. del medio bombeado hasta 1050 kg/m³
Viscosidad máx. del medio bombeado hasta 1,75 mm²/s
Cuando se producen diferencias en las condiciones de uso,
la potencia se corrige según las especificaciones del cliente.
Versiones especiales
Tensión y/o frecuencia de red diferente
Otra clase de aislamiento
Mayor temperatura ambiente
Mayor tipo de protección
Mayor protección contra la humedad y tropicalización
Materiales especiales
Capa de pintura especial para todos los componentes sin
revesti-miento
Motores de imán permanente con los mayores rendimientos hasta
IE4 (
herborner.
D
-PM
)
Motor intercambiador de calor con evacuación del calor del motor al
agua de la piscina (
herborner.
D
-C
)
herborner.
D
Descripciones técnicas
Definición del modelo
D040-220A-0114H-W2B-L-EX
Número
Denominación
Identificación del
código de tipo
Significado
1
Tipo de construcción
D
herborner.D
2
Ancho nominal de tubuladura de
presión
025
DN 25
032
DN 32
040
DN 40
050
DN 50
065
DN 65
080
DN 80
100
DN 100
125
DN 125
150
DN 150
200
DN 200
3
Dimensiones constructivas
220
Diámetro de centraje
4
Versión
A-Z
Modelo de construcción
5
Potencia del motor
003
0,37 kW
005
0,55 kW
007
0,75 kW
011
1,1 kW
015
1,5 kW
022
2,2 kW
030
3 kW
040
4 kW
055
5,5 kW
075
7,5 kW
110
11 kW
150
15 kW
185
18,5 kW
220
22 kW
300
30 kW
370
37 kW
450
45 kW
550
55 kW
6
Velocidad de rotación
4
1500 rpm
2
3000 rpm
7
Tipo de motor
H
Motor IE2/IE3 con disposición reforzada
8
Tipo de material
W2B
Ver tipo de material
W30
Ver tipo de material
9
Posición de las piezas de empalme
L
izquierda
AI
centro, entre atrás e izquierda
H
atrás
AD
centro, entre atrás y derecha
D
derecha
10
Uso permitido
Estándar
EX
Protección antiexplosiva
1 2 3 4 5 6 7 8 9 10herborner.
D
Descripciones técnicas
Tipo de material
1)
Componentes
W2B
2)W30
2)025
Protector del impulsor
POM/FKM
POM
101
Carcasa de la bomba
EN-GJL-250
3)CuSN10
(EN-JL1040)
(CC480K)
113
Carcasa intermedia
EN-GJL-250
3)CuSN10
(EN-JL1040)
(CC480K)
161
Tapa de la carcasa
EN-GJL-250
3)CuSN10
(EN-JL1040)
(CC480K)
181
Soporte de bomba
EN-GJL-250
(EN-JL1040)
EN-GJL-250
(EN-JL1040)
230
Impulsor
CuAl10Fe5Ni5-C
CuAl10Fe5Ni5-C
(CC333G)
(CC333G)
433.1 Cierre mecánico
SiC/SiC/FKM
SiC/SiC/FKM
433.2 Cierre mecánico
Carbón/fundición de CrMo/NBR Carbón/fundición de CrMo/NBR
471
Tapa obturadora
EN-GJL-250
EN-GJL-250
(EN-JL1040)
(EN-JL1040)
819
Eje del motor
X6CrNiMoTi17-12-2
X6CrNiMoTi17-12-2
(1.4571)
(1.4571)
Protector del cierre mecánico
CuSn12-C
CuSn12-C
(CC483K)
(CC483K)
1)
Véase la vista de explosión (página 33)
2)Otros pares de materiales bajo petición
3)Con revestimiento de capa gruesa
4)
La ubicación de la caja de bornes puede variar en la versión
con convertidor de frecuencia integrado directamente.
5)
véanse las ejecuciones (página 8)
Posición de las piezas de empalme
4) 5)Figura A
Figura AD
Figura D
Figura I
Figura AI
Ubicación de la caja de bornes
0°
90°
180°
270°
herborner.
D
Modelos
1500 rpm
Modelo P2
[kW]
Posición de las piezas de empalme Accesorios Sin so-porte de bomba Con soporte de bomba L AI H AD D Sistema- Seal- Guard Conver-tidor de frecuencia (Montaje directo) Conver-tidor de frecuencia (Montaje en pared) D025-200A 0,55 1 2 2 2 1 2 2 2 2 2 D025-200A 0,75 1 2 2 2 1 2 2 2 2 2 D025-200A 0,55 1 2 2 2 1 2 2 2 2 2 D032-200A 0,55 1 2 2 2 1 2 2 2 2 2 D032-200A 0,75 1 2 2 2 1 2 2 2 2 2 D032-200A 1,1 1 2 2 2 1 2 2 2 2 2 D032-250A 1,1 1 2 2 2 1 2 2 2 2 2 D032-250A 1,5 1 2 2 2 1 2 2 2 2 2 D032-250A 2,2 1 2 2 2 1 2 2 2 2 2 D032-250A 3 1 2 2 2 1 2 2 2 2 2 D032-250A 4 1 2 2 2 1 2 2 2 2 2 D032-250B 2,2 1 2 2 2 1 2 2 2 2 2 D040-160A 0,55 1 2 2 2 1 2 2 2 2 2 D040-160A 0,75 1 2 2 2 1 2 2 2 2 2 D040-220A 1,1 1 2 2 2 1 2 2 2 2 2 D040-220A 1,5 1 2 2 2 1 2 2 2 2 2 D040-270A 2,2 1 2 2 2 1 2 2 2 2 2 D040-270A 3 1 2 2 2 1 2 2 2 2 2 D040-270A 4 1 2 2 2 1 2 2 2 2 2 D040-270A 5,5 1 2 2 2 1 2 2 2 2 2 D050-140A 0,55 1 2 2 2 1 2 2 2 2 2 D050-140A 0,75 1 2 2 2 1 2 2 2 2 2 D050-140A 1,1 1 2 2 2 1 2 2 2 2 2 D050-140A 1,5 1 2 2 2 1 2 2 2 2 2 D050-160A 0,75 1 2 2 2 1 2 2 2 2 2 D050-160A 1,1 1 2 2 2 1 2 2 2 2 2 D050-190A 1,5 1 2 2 2 1 2 2 2 2 2 D050-190A 2,2 1 2 2 2 1 2 2 2 2 2 D050-190B 2,2 1 2 2 2 1 2 2 2 2 2 D050-190A 3 1 2 2 2 1 2 2 2 2 2 D050-240A 1,5 1 2 2 2 1 2 2 2 2 2 D050-240A 2,2 1 2 2 2 1 2 2 2 2 2 D050-240A 3 1 2 2 2 1 2 2 2 2 2 D050-300A 5,5 1 2 2 2 1 2 2 2 2 2 D065-200A 1,1 1 2 2 2 1 2 2 2 2 2 D065-200A 1,5 1 2 2 2 1 2 2 2 2 2 D065-200A 2,2 1 2 2 2 1 2 2 2 2 2 D065-220A 2,2 1 2 2 2 1 2 2 2 2 2 D065-220A 3 1 2 2 2 1 2 2 2 2 2 D065-220A 4 1 2 2 2 1 2 2 2 2 2 D065-240A 3 1 2 2 2 1 2 2 2 2 2 D065-240A 4 1 2 2 2 1 2 2 2 2 2 D065-270A 4 1 2 2 2 1 2 2 2 2 2 D065-270A 5,5 1 2 2 2 1 2 2 2 2 2 D065-270C 5,5 1 2 2 2 1 2 2 2 2 2
1500 rpm
herborner.
D
Modelos
1500 rpm
1
Estándar
2
Opcional
- No realizable
Modelo P2
[kW]
Posición de las piezas de empalme Accesorios Sin so-porte de bomba Con soporte de bomba L AI H AD D Sistema- Seal- Guard Conver-tidor de frecuencia (Montaje directo) Conver-tidor de frecuencia (Montaje en pared) D065-300B 7,5 1 2 2 2 1 2 2 2 2 2 D065-300B 11 1 2 2 2 1 2 2 2 2 2 D080-170A 1,1 1 2 2 2 1 2 2 2 2 2 D080-170A 1,5 1 2 2 2 1 2 2 2 2 2 D080-170A 2,2 1 2 2 2 1 2 2 2 2 2 D080-210A 3 1 2 2 2 1 2 2 2 2 2 D080-210A 4 1 2 2 2 1 2 2 2 2 2 D080-210A 5,5 1 2 2 2 1 2 2 2 2 2 D080-255A 3 1 2 2 2 1 2 2 2 2 2 D080-255A 4 1 2 2 2 1 2 2 2 2 2 D080-255A 5,5 1 2 2 2 1 2 2 2 2 2 D080-330A 11 1 2 2 2 1 2 2 2 2 2 D080-330A 15 1 2 2 2 1 2 2 2 2 2 D080-330A 18,5 1 2 2 2 1 2 2 2 2 2 D080-330A 22 1 2 2 2 1 2 2 2 2 2 D100-180A 2,2 1 2 2 2 1 2 2 2 2 2 D100-180A 3 1 2 2 2 1 2 2 2 2 2 D100-180A 4 1 2 2 2 1 2 2 2 2 2 D100-200A 2,2 1 2 2 2 1 2 2 2 2 2 D100-200A 3 1 2 2 2 1 2 2 2 2 2 D100-200A 4 1 2 2 2 1 2 2 2 2 2 D100-210A 3 1 2 2 2 1 2 2 2 2 2 D100-210A 4 1 2 2 2 1 2 2 2 2 2 D100-210A 5,5 1 2 2 2 1 2 2 2 2 2 D100-210A 7,5 1 2 2 2 1 2 2 2 2 2 D100-240A 5,5 1 2 2 2 1 2 2 2 2 2 D100-240A 7,5 1 2 2 2 1 2 2 2 2 2 D100-240A 5,5 1 2 2 2 1 2 2 2 2 2 D100-240A 7,5 1 2 2 2 1 2 2 2 2 2 D100-270A 11 1 2 2 2 1 2 2 2 2 2 D100-330A 18,5 1 2 2 2 1 2 2 2 2 2 D100-330A 22 1 2 2 2 1 2 2 2 2 2 D100-330C 11 1 2 2 2 1 2 2 2 2 2 D100-330C 15 1 2 2 2 1 2 2 2 2 2 D125-250A 3 1 2 2 2 1 2 2 2 2 2 D125-250A 4 1 2 2 2 1 2 2 2 2 2 D125-250A 5,5 1 2 2 2 1 2 2 2 2 2 D125-250A 7,5 1 2 2 2 1 2 2 2 2 2 D125-270A 5,5 1 2 2 2 1 2 2 2 2 2 D125-270A 7,5 1 2 2 2 1 2 2 2 2 2 D125-270A 11 1 2 2 2 1 2 2 2 2 2 D125-270A 15 1 2 2 2 1 2 2 2 2 2 D125-270B 11 1 2 2 2 1 2 2 2 2 2 D125-270B 15 1 2 2 2 1 2 2 2 2 2 D125-270B 18,5 1 2 2 2 1 2 2 2 2 2 D125-270B 22 1 2 2 2 1 2 2 2 2 2 D125-330A 22 1 2 2 2 1 2 2 2 2 2
herborner.
D
Modelos
Modelo P2
[kW]
Posición de las piezas de empalme Accesorios Sin so-porte de bomba Con soporte de bomba L AI H AD D Sistema- Seal- Guard Conver-tidor de frecuencia (Montaje directo) Conver-tidor de frecuencia (Montaje en pared) D125-330A 30 1 2 2 2 1 2 2 2 2 2 D150-250A 5,5 1 2 2 2 1 2 2 2 2 2 D150-250A 7,5 1 2 2 2 1 2 2 2 2 2 D150-250A 11 1 2 2 2 1 2 2 2 2 2 D150-270B 11 1 2 2 2 1 2 2 2 2 2 D150-270B 15 1 2 2 2 1 2 2 2 2 2 D150-270B 18,5 1 2 2 2 1 2 2 2 2 2 D150-270B 22 1 2 2 2 1 2 2 2 2 2 D150-300A 15 1 2 2 2 1 2 2 2 2 2 D150-300A 18,5 1 2 2 2 1 2 2 2 2 2 D150-300A 22 1 2 2 2 1 2 2 2 2 2 D150-400A 37 1 2 2 2 1 2 2 2 2 2 D150-400A 45 1 2 2 2 1 2 2 2 2 2 D150-400A 55 1 2 2 2 1 2 2 2 2 2 D200-250A 5,5 1 2 2 2 1 2 2 2 2 2 D200-250A 7,5 1 2 2 2 1 2 2 2 2 2 D200-250A 11 1 2 2 2 1 2 2 2 2 2 D200-250A 15 1 2 2 2 1 2 2 2 2 2 D200-270B 11 1 2 2 2 1 2 2 2 2 2 D200-270B 15 1 2 2 2 1 2 2 2 2 2 D200-270B 18,5 1 2 2 2 1 2 2 2 2 2 D200-270B 22 1 2 2 2 1 2 2 2 2 2 D200-350A 30 1 2 2 2 1 2 2 2 2 2 D200-350A 37 1 2 2 2 1 2 2 2 2 2 D200-350A 45 1 2 2 2 1 2 2 2 2 2 D200-350A 55 1 2 2 2 1 2 2 2 2 2
1
Estándar
2
Opcional
- No realizable
herborner.
D
Modelos
3000 rpm
Modelo P2
[kW]
Posición de las piezas de empalme Accesorios
Sin soporte de bomba Con soporte de bomba L AI H AD D Sistema- Seal- Guard Conver-tidor de frecuencia (Montaje directo) Conver-tidor de frecuencia (Montaje en pared) D025-125A 2,2 1 2 2 2 1 2 2 2 2 2 D025-160A 1,1 1 2 2 2 1 2 2 2 2 2 D025-160A 1,5 1 2 2 2 1 2 2 2 2 2 D025-160A 2,2 1 2 2 2 1 2 2 2 2 2 D025-160A 3 1 2 2 2 1 2 2 2 2 2 D025-200A 5,5 1 2 2 2 1 2 2 2 2 2 D032-160A 1,1 1 2 2 2 1 2 2 2 2 2 D032-160A 1,5 1 2 2 2 1 2 2 2 2 2 D032-160A 2,2 1 2 2 2 1 2 2 2 2 2 D032-160A 3 1 2 2 2 1 2 2 2 2 2 D032-200A 5,5 1 2 2 2 1 2 2 2 2 2 D032-200A 7,5 1 2 2 2 1 2 2 2 2 2 D032-250A 11 1 2 2 2 1 2 2 2 2 2 D032-250A 15 1 2 2 2 1 2 2 2 2 2 D032-250A 18,5 1 2 2 2 1 2 2 2 2 2 D040-160A 2,2 1 2 2 2 1 2 2 2 2 2 D040-160A 3 1 2 2 2 1 2 2 2 2 2 D040-160A 4 1 2 2 2 1 2 2 2 2 2 D040-160A 5,5 1 2 2 2 1 2 2 2 2 2 D040-220A 7,5 1 2 2 2 1 2 2 2 2 2 D040-220A 11 1 2 2 2 1 2 2 2 2 2 D040-220A 15 1 2 2 2 1 2 2 2 2 2 D040-270A 7,5 1 2 2 2 1 2 2 2 2 2 D040-270A 11 1 2 2 2 1 2 2 2 2 2 D040-270A 15 1 2 2 2 1 2 2 2 2 2 D040-270A 18,5 1 2 2 2 1 2 2 2 2 2 D040-270A 22 1 2 2 2 1 2 2 2 2 2 D040-270A 30 1 2 2 2 1 2 2 2 2 2 D040-270A 37 1 2 2 2 1 2 2 2 2 2 D050-160A 1,5 1 2 2 2 1 2 2 2 2 2 D050-160A 2,2 1 2 2 2 1 2 2 2 2 2 D050-160A 3 1 2 2 2 1 2 2 2 2 2 D050-160A 4 1 2 2 2 1 2 2 2 2 2 D050-160A 5,5 1 2 2 2 1 2 2 2 2 2 D050-160A 7,5 1 2 2 2 1 2 2 2 2 2 D050-300A 55 1 2 2 2 1 2 2 2 2 2 D065-200A 11 1 2 2 2 1 2 2 2 2 2 D065-200A 15 1 2 2 2 1 2 2 2 2 2 D065-300B 11 1 2 2 2 1 2 2 2 2 2 D065-300B 15 1 2 2 2 1 2 2 2 2 2 D065-300B 18,5 1 2 2 2 1 2 2 2 2 2 D065-300B 22 1 2 2 2 1 2 2 2 2 2 D065-300B 30 1 2 2 2 1 2 2 2 2 2 D065-300B 37 1 2 2 2 1 2 2 2 2 2 D065-300B 45 1 2 2 2 1 2 2 2 2 2 D065-300B 55 1 2 2 2 1 2 2 2 2 2 D080-240A 11 1 2 2 2 1 2 2 2 2 2
1
Estándar
2
Opcional
- No realizable
herborner.
D
Modelos
Modelo P2
[kW]
Posición de las piezas de empalme Accesorios
Sin soporte de bomba Con soporte de bomba L AI H AD D Sistema- Seal- Guard Conver-tidor de frecuencia (Montaje directo) Conver-tidor de frecuencia (Montaje en pared) D080-240 15 1 2 2 2 1 2 2 2 2 2 D080-240A 18,5 1 2 2 2 1 2 2 2 2 2 D080-240A 22 1 2 2 2 1 2 2 2 2 2 D080-255A 5,5 1 2 2 2 1 2 2 2 2 2 D080-255A 7,5 1 2 2 2 1 2 2 2 2 2 D080-255A 11 1 2 2 2 1 2 2 2 2 2 D080-255A 15 1 2 2 2 1 2 2 2 2 2 D080-255A 18,5 1 2 2 2 1 2 2 2 2 2 D080-255A 22 1 2 2 2 1 2 2 2 2 2 D080-255A 30 1 2 2 2 1 2 2 2 2 2 D080-255A 37 1 2 2 2 1 2 2 2 2 2 D080-255A 45 1 2 2 2 1 2 2 2 2 2 D080-330A 30 1 2 2 2 1 2 2 2 2 2 D080-330A 37 1 2 2 2 1 2 2 2 2 2 D080-330A 45 1 2 2 2 1 2 2 2 2 2 D080-330A 55 1 2 2 2 1 2 2 2 2 2 D100-240A 30 1 2 2 2 1 2 2 2 2 2 D100-240A 37 1 2 2 2 1 2 2 2 2 2 D100-240A 45 1 2 2 2 1 2 2 2 2 2 D100-240A 55 1 2 2 2 1 2 2 2 2 2 D100-330A 45 1 2 2 2 1 2 2 2 2 2 D100-330A 55 1 2 2 2 1 2 2 2 2 2 D100-330C 11 1 2 2 2 1 2 2 2 2 2 D100-330C 15 1 2 2 2 1 2 2 2 2 2 D100-330C 18,5 1 2 2 2 1 2 2 2 2 2 D100-330C 22 1 2 2 2 1 2 2 2 2 2 D100-330C 30 1 2 2 2 1 2 2 2 2 2 D100-330C 37 1 2 2 2 1 2 2 2 2 2 D100-330C 45 1 2 2 2 1 2 2 2 2 2 D100-330C 55 1 2 2 2 1 2 2 2 2 2 D125-250A 11 1 2 2 2 1 2 2 2 2 2 D125-250A 15 1 2 2 2 1 2 2 2 2 2 D125-250A 18,5 1 2 2 2 1 2 2 2 2 2 D125-250A 22 1 2 2 2 1 2 2 2 2 2 D125-250A 30 1 2 2 2 1 2 2 2 2 2 D125-250A 37 1 2 2 2 1 2 2 2 2 2 D125-250A 45 1 2 2 2 1 2 2 2 2 2 D125-270B 37 1 2 2 2 1 2 2 2 2 2 D125-270B 45 1 2 2 2 1 2 2 2 2 2 D125-270B 55 1 2 2 2 1 2 2 2 2 2
1
Estándar
2
Opcional
- No realizable
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D025
0
2
4
6
8
10
12
14
16
18
20
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
D025-1
60A-0
0
34
H
4
2
0
10
8
6
12
14
16
0
15
25
30
35
40
45
50
20
10
5
1,6
1,2
0,8
0,4
0
2,0
1,6
0,8
1,2
0
0,4
2
1
3
4
1
2
4
3
1
2
4
3
1
2
4
3
D025-
2 0
0
A-0
0 54H
D025
-20
A
0
-4
007
H
D0 5
2 -20
0
11
A-0
4H
DN 25
herborner.
D
Curvas características 1500 rpm
DN 32
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
3
1
2
3
1
2
3
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D032
2
1
3
0
4
8
12
16
20
24
28
0
15
30
45
60
75
90
0
15
30
45
60
75
90
105
120
0
1
2
3
4
5
6
7
4
2
0
10
8
6
12
14
16
0
15
25
30
35
40
45
50
20
10
5
1,6
1,2
0,8
0,4
0
2,0
1,6
0,8
1,2
0
0,4
D0
3 -2
2
00A
- 11
0
4H
D0
-2
32
00A
-007
4H
D032
-200
A-5
00
4H
herborner.
D
Curvas características 1500 rpm
DN 32
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
D032
[ft]
Q [m /h]
3[ft]
[%]
[hp]
0
2
4
6
8
10
12
14
16
18
20
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
3
2
1
0
6
5
4
8
7
9
10
0
20
24
28
32
12
16
4
8
0,6
0,5
0,4
0,3
0,2
0,1
0
0,8
0,6
0,2
0,4
0
D03
-16
0
2
A-0
034
H
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D040
2
1
3
9
3
3
0
8
16
24
32
40
48
56
0
25
50
75
100
125
150
175
200
0
2
4
6
8
10
12
14
8
4
0
20
16
12
24
28
32
0
30
50
60
70
80
90
100
40
20
10
6
5
4
3
2
1
0
8
6
2
4
0
0
25
50
75
100
125
150
175
200
225
6
7 8
9
6
7
8
9
3
6
7
8
6
7
8
9
D 4
0 0-160A
-0
H
074
D040
- 70B
2
0
- 404
H
D040-
2
70
A-0
H
404
D040-2
70A
4
-030
H
D 4
0 0-27
2
0A-4
02
H
4
5
4
5
4
5
4
5
D 4
0 0 2
- 20A
-011
4H
D040-160
A-003
4H
D040-160A
0 5
H
- 0
4
D0 0-
4 22
0A-0
154
H
DN 40
herborner.
D
Curvas características 1500 rpm
DN 50
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
2
3
3
1
3
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D050
3
2
0
8
16
24
32
40
48
56
64
0
25
50
75
100
125
150
175
200
225
0
50
100
150
200
250
0
2
4
6
8
10
12
14
16
4
2
0
10
8
6
12
14
16
0
15
25
30
35
40
45
50
20
10
5
3,2
2,4
1,6
0,8
0
4,0
3,2
1,6
2,4
0
0,8
4
5
6
4
5 6
4
5
6
4
5
6
D 5
0 0-1
90A-0
H
224
D050
- 90
1
2
B-02
4H
D050-1
90A-0
304H
D 50
0
1
- 90A
-015
4H
2
1
1
2
1
D
0-1
05
6 A
0
-011
4H
D
0
-05
-160
A 00
7
H
4
herborner.
D
Curvas características 1500 rpm
DN 50
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D050
2
1
3,2
2,4
1,6
0,8
0
4,0
3,2
1,6
2,4
0
0,8
3
3
3
3
0
4
8
12
16
20
24
28
32
36
40
44
48
0
15
30
45
60
75
90
105
120
135
150
165
0
15
30
45
60
75
90
105
120
135
150
165
180
195
210
0
1
2
3
4
5
6
7
8
9
10
11
12
13
6
4
2
0
14
12
10
8
18
16
20
22
24
0
25
40
50
45
55
65
60
70
75
30
35
20
10
5
15
D 5
0
0
-2
A
3
H
0 40
-04
D 5
0 0-2
4
-0A 0
2
2 4H
D050-
240
A-0
15
4H
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8 0 4 2 6 10 15 20 30 25 0 5 10 60 40 20 0 80 100 60 40 20 0 80 1001
2
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm] [US.gpm] Q [l/s] [ft] Q [m /h]3 [ft] [%] [hp]D050
2
1
0 4 8 12 16 20 24 28 32 36 40 44 48 0 15 30 45 60 75 90 105 120 135 150 165 0 15 30 45 60 75 90 105 120 135 150 165 180 195 210 0 1 2 3 4 5 6 7 8 9 10 11 12 13 2 1 0 5 4 3 6 7 8 0 8 12 16 20 24 4 1,2 1,0 0,8 0,6 0,4 0,2 0 1,6 1,2 0,4 0,8 03
3
3
3
D
5
0
0 1
- 4
0A
-01
14
H
D05
-0 1
40A
-00
H
74
D05
0
0
-14
A
5
-00
4H
DN 50
herborner.
D
Curvas características 1500 rpm
DN 65
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D065
2
1
3
3
3
3
0
10
20
30
40
50
60
70
80
90
100
0
50
100
150
200
250
300
350
0
50
100
150
200
250
300
350
400
0
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
6
4
2
0
12
10
8
16
14
18
20
0
20
35
40
45
55
50
60
65
25
30
15
5
10
6
5
4
3
2
1
0
8
6
2
4
0
4
5
4
5
4
5
4
5
D0
6 -2
5
40A
-04
04
H
D06
5-2
40A
-3
0
04
H
D06
5-2
00A
-01
54
H
D06
5-2
00
A
0
-10
4H
D06
5-2
00
A-0
22
4H
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
3
1
2
3
1
2
3
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D065
2
1
0
50
100
150
200
250
300
350
0
50
100
150
200
250
300
350
400
0
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
0
10
20
30
40
50
60
70
80
90
100
6
5
4
3
2
1
0
8
6
2
4
0
3
6
4
2
0
12
10
8
16
14
18
20
0
20
35
40
45
55
50
60
65
25
30
15
5
10
D0
6 -2
5
20A
-030
4H
D065
-220
A-0
2
2
4H
D065
-220
A-04
04H
DN 65
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D065
2
1
0
10
20
30
40
50
60
70
80
0
50
100
150
200
250
0
50
100
150
200
250
300
350
0
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
8
4
0
16
12
20
24
28
0
30
60
70
90
80
40
50
20
10
8
6
4
2
0
10
8
4
6
0
2
D065-2
4
70A-0
55
H
D 65
0
- 7
2 0A-0
404H
DN 65
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
3
1
2
3
1
2
3
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D080
2
1
3
0
10
20
30
40
50
60
70
80
90
100
110
120
0
50
100
150
200
250
300
350
400
0
50
100
150
200
250
300
350
400
450
500
0
2,5
5,0
7,5
10,0
12,5
15,0
17,5
20,0
22,5
25,0
27,5
30,0
32,5
3
2
1
0
6
5
4
8
7
9
10
0
20
24
28
32
12
16
4
8
3,2
2,4
1,6
0,8
0
4,0
3,2
1,6
2,4
0
0,8
D08
0-1
70A
-01
14
H
D08
0-0
17
A-0
1
4
5
H
D08
0-1
70A
-2
0
2
H
4
DN 80
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
3
1 2
3
1
2
3
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D080
2
1
3
0
20
40
60
80
100
120
140
160
180
200
0
100
200
300
400
500
600
700
0
100
200
300
400
500
600
700
800
0
5
10
15
20
25
30
35
40
45
50
55
12
8
4
0
24
20
16
32
28
36
40
0
40
70
80
90
110
100
120
130
50
60
30
10
20
24
20
16
12
8
4
0
32
24
8
16
0
4
5-7
4
5-7
4
5
6
7
4
5
6
7
D080-
255A
-040
4H
D080-
255A
-03
04H
D080
-255
A-05
54H
D 8
0
0-1
4
3
-
0
30A
1
H
D
08 -33
0
0 -
A 1
5 4H
0
D
08 330
0-A-1854
H
D080- 3
3 0
0
A-22
4H
DN 80
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
1
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
2
1
2
1 2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D100
12
8
4
0
28
24
20
16
36
32
40
44
48
0
50
80
100
90
110
130
120
140
150
60
70
40
20
10
30
24
20
16
12
8
4
0
32
24
8
16
0
0
20
40
60
80
100
120
140
160
0
100
200
300
400
500
0
100
200
300
400
500
600
700
0
5
10
15
20
25
30
35
40
D100-330A-2204H
DN 100
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
1
2
1 2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D125
2
1
0
40
80
120
160
200
240
280
0
150
300
450
600
750
900
0
150
300
450
600
750
900
1050
1200
0
10
20
30
40
50
60
70
16
12
8
4
0
20
16
8
12
0
4
8
4
0
16
12
20
24
28
0
30
60
70
90
80
40
50
20
10
3
4
3
4
3
4
2
3
4
D125
-270
5
A-1
04H
D12
5-2
A
70
-4H
0
5
7
D12
5-70
H
2
A
0
- 5
54
D125
2
- 70
A-11
H
04
DN 125
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
1
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
2
1
2
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D150
3
3
0
40
80
120
160
200
240
280
0
150
300
450
600
750
900
0
150
300
450
600
750
900
1050
1200
0
10
20
30
40
50
60
70
16
8
0
32
24
48
40
56
64
0
60
120
140
180
160
200
80
100
40
20
60
50
40
30
20
10
0
80
60
20
40
0
3
3
D 50-
1
400A-5
50
4H
D1
50 0
-4
-0A 5
4 04H
D 5
1 0-400A
-3704
H
DN 150
herborner.
D
Curvas características 1500 rpm
1500 rpm (400 V - 50 Hz)
4
1
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
2
4
1
2
3
4
1
2
3
1
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
3
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D200
12
8
4
0
28
24
20
16
36
32
40
44
48
0
50
80
100
90
110
130
120
140
150
60
70
40
20
10
30
80
60
40
20
0
100
80
40
60
0
20
4
2
3
8
0
4
2
6
0
80
160
240
320
400
480
560
640
0
300
600
900
1200
1500
1800
2100
0
300
600
900
1200
1500
1800
2100
2400
2700
0
20
40
60
80
100
120
140
160
DN 200
herborner.
D
Curvas características 3000 rpm
3000 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D025
2
1
0
2
4
6
8
10
12
14
16
18
20
22
24
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100 105
0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
6,5
3-4
4
3
4
3
4
D0
3
2 -16
2
5
0
0A
H
-
0
D02
5-1 0A-0222H
6
D
5
025-160A-01
2H
D025-160A-011
2H
24
16
8
0
48
40
32
64
56
72
80
0
80
140
160
180
220
200
240
260
100
120
60
20
40
8
6
4
2
0
10
8
4
6
0
2
5
3
5
5
5
D025-200A-0552H
DN 25
herborner.
D
Curvas características 3000 rpm
3000 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D032
0
4
8
12
16
20
24
28
32
36
40
44
0
15
30
45
60
75
90
105
120
135
150
0
15
30
45
60
75
90
105
120
135
150
165
180
0
1
2
3
4
5
6
7
8
9
10
11
12
16
8
0
32
24
48
40
56
64
0
60
120
140
180
160
200
80
100
40
20
8
6
4
2
0
10
8
4
6
0
2
1-
2
1-2
D032-200A-
0
7
5
2H
D 3 -
0 2 200A
0
- 552H
DN 32
herborner.
D
Curvas características 3000 rpm
3000 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
4
3
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D040
2
1
0
4
8
12
16
20
24
28
32
36
40
44
0
15
30
45
60
75
90
105
120
135
150
0
15
30
45
60
75
90
105
120
135
150
165
180
0
1
2
3
4
5
6
7
8
9
10
11
12
12
8
4
0
24
20
16
32
28
36
40
0
40
70
80
90
110
100
120
130
50
60
30
10
20
6
5
4
3
2
1
0
8
6
2
4
0
2
1
3
4
3
4
3
4
D040
-
16
0
5
A
2H
-0 5
D04
-0- 60A
1
402H
0
D
0
04 -16
0 0
0A
-
3
2H
D
-1 0
0
-40
6 A
0222H
DN 40
herborner.
D
Curvas características 3000 rpm
3000 rpm (400 V - 50 Hz)
8
0
4
2
6
10
15
20
30
25
0
5
10
60
40
20
0
80
100
60
40
20
0
80
100
1
2
1
2
1
3
H
[m]
P
[kW]
NPSH
[m]
Eta
[%]
[Imp.gpm]
[US.gpm]
Q [l/s]
[ft]
Q [m /h]
3[ft]
[%]
[hp]
D050
2
1
0
8
16
24
32
40
48
56
0
25
50
75
100
125
150
175
200
0
25
50
75
100
125
150
175
200
225
0
2
4
6
8
10
12
14
12
8
4
0
24
20
16
32
28
36
40
0
40
70
80
90
110
100
120
130
50
60
30
10
20
8
6
4
2
0
10
8
4
6
0
2
2
4
5-6
3
4
6
5
3
4
5
6
3
4
5
6
D050-160A
-0752H
D050-16
-H
0A
05 2
5
D050-
1
60
A-0302
H
D
-1 0
050 6
A- 02H
04
D050-160
A-0222
H
D050- 6
1
15
0A-0
2H
DN 50
herborner.
D
Dimensiones • Pesos
1)
Al desmontar el motor, procure que haya espacio suficiente para
el dispositivo de elevación.
2)
Peso total de la bomba
3)
Peso total de la bomba con soporte de bomba
Dimensiones de la conexión por brida según DIN 2501 PN 10
Dimensiones con convertidor de frecuencia integrado directamente
bajo petición
IE3 - 50 Hz: 3000 rpm
Typ [kW] DNP2 1/2 H L a b c d e fmax gmax h Ø k m p s t [kg]m 2) m[kg] 3) D025-200A 0,55 25 485 405 165 39 390 225 180 139 139 40 156 340 21 454 404 46 68 D025-200A 0,75 25 485 405 165 39 390 225 180 139 139 40 156 340 21 454 404 46 68 D025-200A 1,1 25 606 405 165 39 390 225 180 149 149 40 176 340 21 454 404 54 76 D032-200A 0,55 32 474 405 160 39 390 225 180 139 139 40 156 340 21 454 404 47 68 D032-200A 0,75 32 474 405 160 39 390 225 180 139 139 40 156 340 21 454 404 47 68 D032-200A 1,1 32 596 405 160 39 390 225 180 149 149 40 176 340 21 454 404 55 77 D032-250A 1,1 32 631 495 193 69 390 270 225 155 150 40 176 340 21 454 404 74 95 D032-250A 1,5 32 631 495 193 69 390 270 225 155 150 40 176 340 21 454 404 82 104 D032-250A 2,2 32 646 495 193 69 390 270 225 158 158 40 198 340 21 454 404 90 111 D032-250A 3 32 658 495 193 69 390 270 225 158 158 40 198 340 21 454 404 92 114 D032-250A 4 32 673 495 193 69 390 270 225 169 169 40 218 340 21 454 404 101 123 D032-250B 2,2 32 646 495 193 69 390 270 225 158 158 40 198 340 21 454 404 90 112 D040-160A 0,55 40 484 390 160 60 300 230 160 139 139 35 156 250 17 354 304 42 53 D040-160A 0,75 40 484 390 160 60 300 230 160 139 139 35 156 250 17 354 304 42 53 D040-220A 1,1 40 614 460 170 65 390 260 200 157 149 40 176 340 21 454 404 67 89 D040-220A 1,5 40 614 460 170 65 390 260 200 157 149 40 176 340 21 454 404 76 97 D040-270A 2,2 40 649 514 195 91 390 280 234 178 162 40 198 340 21 454 404 95 117 D040-270A 3 40 657 514 195 91 390 280 234 178 162 40 198 340 21 454 404 96 118 D040-270A 4 40 672 514 195 91 390 280 234 178 169 40 218 340 21 454 404 106 127 D040-270A 5,5 40 787 514 195 91 390 280 234 195 195 40 260 340 21 454 404 136 158 D050-140A 0,55 50 509 410 187 30 390 250 160 139 139 40 156 340 21 454 404 44 65 D050-140A 0,75 50 509 410 187 30 390 250 160 139 139 40 156 340 21 454 404 44 65 D050-140A 1,1 50 634 410 187 30 390 250 160 149 149 40 176 340 21 454 404 52 74 D050-140A 1,5 50 634 410 187 30 390 250 160 149 149 40 176 340 21 454 404 60 82 D050-160A 0,75 50 478 430 160 80 300 250 180 139 139 35 156 250 17 354 304 44 56 D050-160A 1,1 50 605 430 160 80 300 250 180 149 149 35 176 250 17 354 304 53 64 D050-190A 1,5 50 637 460 190 70 390 260 200 150 149 40 176 340 21 454 404 70 92 D050-190A 2,2 50 650 460 190 70 390 260 200 158 158 40 198 340 21 454 404 77 98 D050-190A 3 50 650 460 190 70 390 260 200 158 158 40 198 340 21 454 404 78 99 D050-190B 2,2 50 650 460 190 70 390 260 200 158 158 40 198 340 21 454 404 77 98 D050-240A 1,5 50 625 500 185 77 390 280 220 170 150 40 176 340 21 454 404 75 97 D050-240A 2,2 50 640 500 185 77 390 280 220 170 158 40 198 340 21 454 404 83 105 D050-240A 3 50 650 500 185 77 390 280 220 170 158 40 198 340 21 454 404 86 107 D050-300A 5,5 50 805 600 210 55 630 320 280 195 195 45 260 530 25 704 604 161 212 D065-200A 1,1 65 657 505 193 90 390 280 225 150 149 40 176 340 21 454 404 74 95
