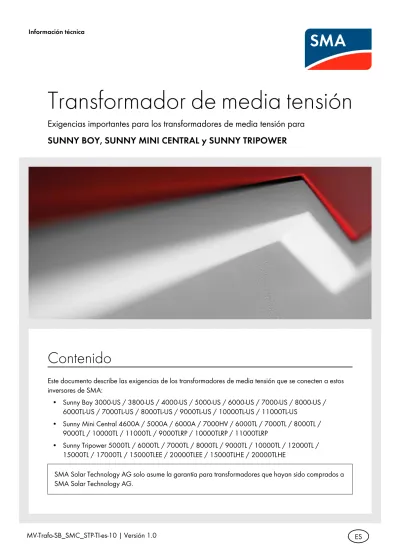

MV-Trafo-SB_SMC_STP-TI-es-10 | Versión 1.0 ES Información técnica
Contenido
Este documento describe las exigencias de los transformadores de media tensión que se conecten a estos inversores de SMA:
• Sunny Boy 3000-US / 3800-US / 4000-US / 5000-US / 6000-US / 7000-US / 8000-US / 6000TL-US / 7000TL-US / 8000TL-US / 9000TL-US / 10000TL-US / 11000TL-US
• Sunny Mini Central 4600A / 5000A / 6000A / 7000HV / 6000TL / 7000TL / 8000TL / 9000TL / 10000TL / 11000TL / 9000TLRP / 10000TLRP / 11000TLRP
• Sunny Tripower 5000TL / 6000TL / 7000TL / 8000TL / 9000TL / 10000TL / 12000TL / 15000TL / 17000TL / 15000TLEE / 20000TLEE / 15000TLHE / 20000TLHE
SMA Solar Technology AG solo asume la garantía para transformadores que hayan sido comprados a SMA Solar Technology AG.
Transformador de media tensión
Exigencias importantes para los transformadores de media tensión para
1 Características técnicas generales SMA Solar Technology AG
2 MV-Trafo-SB_SMC_STP-TI-es-10 Información técnica
1 Características técnicas generales
Los transformadores utilizados deben cumplir con estas características técnicas: ☐ El transformador para los inversores puede ser un transformador de distribución.
☐ El nivel de tensión del primario del transformador debe elegirse de acuerdo con el nivel de tensión en el punto de conexión a la red.
☐ SMA Solar Technology AG recomienda utilizar un transformador con conmutadores graduados en el lado primario que permita la adaptación al nivel de tensión de la red de media tensión.
☐ Se pueden conectar varios inversores a un devanado de baja tensión del transformador.
☐ Para los inversores sin transformador (Sunny Mini Central TL, Sunny Boy TL-US, Sunny Tripower), SMA Solar Technology AG recomienda utilizar transformadores con una conexión en triángulo en el lado de la media tensión y una conexión en estrella en el lado de la baja tensión, por ejemplo Dyn1, Dyn5, Dyn11 con un punto neutro conducido hacia fuera (consulte la imagen siguiente).
SMA Solar Technology AG 1 Características técnicas generales
Información técnica MV-Trafo-SB_SMC_STP-TI-es-10 3
☐ Para los inversores con transformador (Sunny Mini Central A, Sunny Mini Central HV, Sunny Boy US), SMA Solar Technology AG recomienda utilizar transformadores con una conexión en triángulo en el lado de la media tensión y una conexión en estrella en el lado de la baja tensión. No se requiere un punto neutro llevado hacia fuera, por ejemplo Dy(n)1, Dy(n)5, Dy(n)11 (consulte la imagen siguiente).
☐ También se pueden conectar transformadores con los grupos de conexión YNyn0, YNyn6, YNy(n)0 y YNy(n)6.
☐ En el diseño térmico se deben tener en cuenta tanto la curva de carga del transformador como también las condiciones ambientales del lugar de emplazamiento.
☐ Deben tenerse en cuenta la corriente nominal de CA máxima de todos los inversores conectados (consulte las instrucciones de instalación del inversor).
☐ A la hora de elegir el transformador deben considerarse posibles fuentes de error (por ejemplo, cortocircuito, fallo a tierra o falta de corriente).
☐ Debe tenerse en cuenta la frecuencia de red específica del país. ☐ Debe tenerse en cuenta la normativa específica del país.
2 Características técnicas con Sunny Tripower SMA Solar Technology AG
4 MV-Trafo-SB_SMC_STP-TI-es-10 Información técnica
2 Características técnicas con Sunny Tripower
☐ La tensión en el lado de baja tensión debe ser de 3 x 230 V/400 V. Se necesita un punto neutro y debe llevarse hacia fuera como conductor neutro.
SMA Solar Technology AG 3 Características técnicas con Sunny Boy y Sunny Mini Central
Información técnica MV-Trafo-SB_SMC_STP-TI-es-10 5
3 Características técnicas con Sunny Boy y
Sunny Mini Central
☐ En una red pública trifásica pueden utilizarse estos inversores monofásicos entre 2 conductores de fase:
En el caso de conexión a 2 fases no es necesario un punto neutro en el lado de baja tensión. Inversor Tensión entre fases en el lado de baja tensión
Sunny Boy -US 183 V … 229 V con una tensión asignada de 208 V 211 V … 264 V con una tensión asignada de 240 V Sunny Mini Central A
Sunny Mini Central HV
3 Características técnicas con Sunny Boy y Sunny Mini Central SMA Solar Technology AG
6 MV-Trafo-SB_SMC_STP-TI-es-10 Información técnica
☐ En una red pública trifásica, con el conductor neutro conectado, pueden utilizarse estos inversores monofásicos entre 2 conductores de fase:
Es necesario un conductor neutro, que debe conectarse al inversor.
☐ En una red pública trifásica pueden utilizarse estos inversores entre 1 conductor de fase y el conductor neutro:
☐ Debe tenerse en cuenta la capacidad de carga desequilibrada del transformador para el funcionamiento de los inversores monofásicos Sunny Boy y Sunny Mini Central.
Inversor Tensión entre fases en el lado de baja tensión Sunny Boy TL-US 183 V … 229 V con una tensión asignada de 208 V
211 V … 264 V con una tensión asignada de 240 V
Inversor Tensión entre fases en el lado de baja tensión Sunny Boy -US 244 V … 305 V con una tensión asignada de 277 V Sunny Mini Central A
Sunny Mini Central HV
160 V … 265 V con una tensión asignada de 230 V Sunny Mini Central TL 180 V … 265 V con una tensión asignada de 230 V
