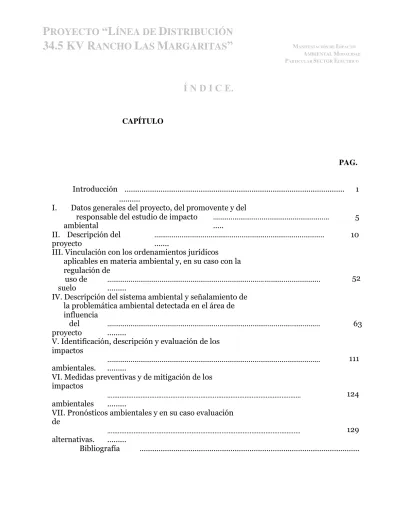

CAPÍTULO
PAG.
Introducción ... ...
I. Datos generales del proyecto, del promovente y del
1 responsable del estudio de impacto
ambiental ... ... 5 II. Descripción del
proyecto ... ... 10 III. Vinculación con los ordenamientos jurídicos
aplicables en materia ambiental y, en su caso con la regulación de
uso de ... suelo ...
IV. Descripción del sistema ambiental y señalamiento de la problemática ambiental detectada en el área de influencia
52
del
proyecto ... ...
63 V. Identificación, descripción y evaluación de los
impactos
... ambientales. ...
VI. Medidas preventivas y de mitigación de los impactos
...
ambientales ...
VII. Pronósticos ambientales y en su caso evaluación de ... alternativas. ... 111 124 129 Bibliografía ...
MANIFESTACIÓN DE IMPACTO
AMBIENTAL MODALIDAD PARTICULAR
SECTOR ELÉCTRICO + CAMBIO DE USO DE SUELO
INTRODUCCIÓN.
La Evaluación del Impacto Ambiental (EIA), concebida como un instrumento de la política ambiental, analítico y de alcance preventivo, permite integrar al ambiente un proyecto o una
actividad determinada; en esta concepción el procedimiento ofrece un conjunto de ventajas al ambiente y al proyecto, invariablemente, esas ventajas sólo son apreciables después de largos
períodos de tiempo y se concretan en economías en las inversiones y en los costos de las obras, en diseños más perfeccionados e integrados al ambiente y en una mayor aceptación social de las iniciativas de inversión. Es un elemento correctivo de los procesos de planificación.
A nivel mundial los primeros intentos por evaluar el impacto ambiental surgen en 1970,
particularmente en los E.U.A. En México, este instrumento se aplica desde hace más de 20 años y
durante este tiempo el procedimiento ha permanecido vigente como el principal instrumento preventivo para la gestión de proyectos o actividades productivas.
OBJETIVOS.
El objetivo inmediato de la Evaluación del Impacto Ambiental es servir de ayuda en la toma de decisiones y determinación sobre la conveniencia, o no, de que el proyecto
estudiado, se ponga en operación.
Identificar, prevenir e interpretar los efectos que un proyecto puede tener en el ambiente. Definir las características de una actividad o un proyecto y de la cual derivan las opciones que permiten satisfacer la necesidad de garantizar la calidad ambiental de los ecosistemas donde estos se desarrollarán.
Cumplir con los requerimientos administrativos de la autoridad ambiental.
Obtener evidencias de la capacidad de generación de alteraciones por parte del proyecto.
1
Conocer cual es la capacidad de carga del ambiente del área donde se ubicará el proyecto. Establecer propuestas de acciones de protección al ambiente y de corrección o mitigación de las alteraciones que pudieran producirse.
Garantizar, de la mejor manera posible, el equilibrio y las características del ambiente después de la puesta en operación del proyecto o actividad objeto del estudio.
Preservar la salud y el bienestar del hombre, todo ello llevado a escenarios de largo plazo. Definir y proponer la adopción de un conjunto de medidas de mitigación que permitan atenuar, compensar, o incluso suprimir los impactos ambientales negativos.
BASES LEGALES.
En 1988, se publicó la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) y su Reglamento en Materia de Evaluación de Impacto Ambiental (RIA), en 1996 se reforma la LGEEPA.
El Impacto Ambiental es definido por la LGEEPA como: “..la modificación del ambiente ocasionada por la acción del hombre o de la naturaleza”. Además señala que el desequilibrio
ecológico es “..la alteración de las relaciones de interdependencia entre los elementos naturales que conforman el ambiente, que afecta negativamente la existencia, transformación y desarrollo del hombre y demás seres vivos”. En este mismo artículo la Ley define a la Manifestación de Impacto Ambiental (MIA) como “…el documento mediante el cual se da a conocer, con base en estudios, el
impacto ambiental, significativo y potencial que generaría una obra o actividad, así como la forma de evitarlo o atenuarlo en caso de que sea negativo”.
Por su parte, el concepto de Evaluación de Impacto Ambiental es definido por la misma Ley en su artículo 28 como “…el procedimiento a través del cual la Secretaría (SEMARNAT), establece las
condiciones a que se sujetará la realización de obras y actividades que puedan causar desequilibrio ecológico o rebasar los límites y condiciones establecidos en las disposiciones aplicables para proteger el ambiente y preservar y restaurar los ecosistemas, a fin de evitar o reducir al mínimo sus efectos negativos sobre el ambiente. Para ello, en los casos que determine el Reglamento que al efecto se expida, quienes pretendan llevar a cabo alguna de las siguientes obras, requerirán
previamente la autorización en materia de Impacto Ambiental de la Secretaría:
I. II. III. IV. V. VI.
Obras hidráulicas, vías generales de comunicación, oleoductos, gasoductos, carboductos y poliductos.
Industria del petróleo, petroquímica, química, siderúrgica, papelera, azucarera, del cemento y eléctrica.
Exploración, explotación y beneficio de minerales y sustancias reservadas a la federación en los términos de las Leyes Minera y Reglamentaria del Artículo 27 Constitucional en Materia Nuclear.
Instalaciones de tratamiento, confinamiento o eliminación de residuos peligrosos, así como residuos radiactivos.
Aprovechamientos forestales en selvas tropicales y especies de difícil regeneración. Plantaciones forestales.
VII. Cambios de uso de suelo de áreas forestales, así como en selvas y zonas áridas.
VIII. Parques industriales donde se prevea la realización de actividades altamente riesgosas. IX.
X. XI.
Desarrollos inmobiliarios que afecten los ecosistemas costeros. Obras en áreas naturales protegidas de competencia de la federación.
Obras y actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales.
XII. Actividades pesqueras, acuícolas o agropecuarias que puedan poner en peligro la preservación de una o más especies o causar daños a los ecosistemas, y
XIII. Obras o actividades que correspondan a asuntos de competencia federal, que puedan causar desequilibrios ecológicos graves e irreparables, daños a la salud pública o a los ecosistemas, o rebasar los límites y condiciones establecidas en las disposiciones
jurídicas relativas a la preservación del equilibrio ecológico y la protección del ambiente.”
3
PRESENTACIÓN DEL PROYECTO.
La presente Manifestación de Impacto Ambiental Modalidad Particular Sector Eléctrico, para el proyecto “Línea de Distribución 34.5 kV Rancho Las Margaritas”,
ubicado en la porción sureste del Estado de Durango, en el municipio de Súchil, Dgo.; a una distancia de 118 Km de la ciudad de Victoria de Durango, Dgo.; se elabora con el fin
de identificar los impactos ambientales potenciales que ocasionará el proyecto, así como de proponer las medidas de prevención, mitigación y restauración de daños.
El proyecto se encuentra actualmente fuera de operaciones. El presente estudio cubre la etapa de preparación del sitio, operación y abandono del sitio, consistiendo en la
instalación de una línea eléctrica con una capacidad de 34.5 KV y una longitud de 5,208.00 m, con un ancho del derecho de vía de 12 m.
El proyecto requiere una superficie total por concepto de derecho de vía de 6.2499 Has., de las cuales 5.1229 Has corresponden a la superficie forestal que se
desmontará, el resto de la superficie corresponde a superficie ocupada por caminos de terracería y pastizales, por lo que conjuntamente con el presente estudio, se tramitará la
autorización para el cambio de Uso de Suelo de Forestal a infraestructura eléctrica de
5.1229 Has.
De acuerdo a la Ley General del Equilibrio Ecológico y Protección al Ambiente (LEGEEPA), quienes pretendan llevar a cabo obras y actividades en terrenos forestales, requerirán previamente
la autorización en materia de Impacto Ambiental de la Secretaría del Medio Ambiente y Recursos Naturales (SEMARNAT).
El contenido del documento se basa en la Guía para Presentación de la Manifestación de Impacto Ambiental, Modalidad Particular, Sector Eléctrico, emitido en mayo de 2002, por la Secretaría del Medio Ambiente y Recursos Naturales.
4
I.
DATOS
GENERALES
DEL
PROYECTO,
DEL
PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO
DE IMPACTO AMBIENTAL.
I.1. PROYECTO:
Se anexa plano donde se señalan las características de ubicación del proyecto en el que se asientan las localidades próximas, infraestructura del proyecto y rasgos fisiográficos e hidrológicos sobresalientes y próximos, vías de comunicación. Ver Anexo 2.
I.1.1. Nombre del proyecto
“Línea de Distribución 34.5 kV Rancho Las Margaritas”,
I.1.2. Ubicación del proyecto.
El proyecto se encuentra ubicado en la porción sureste del Estado de Durango, dentro del municipio de Súchil, Dgo.; a una distancia de 118 Km de la ciudad de Victoria de Durango, Dgo., Fig. 1.
Fig. 1. Línea de Distribución 34.5 KV rancho Las Margaritas
Coordenadas geográficas del proyecto.
5
El proyecto se encuentra ubicado en las siguientes coordenadas geográficas:
Ángulos, distancias y deflexiones del trazo de la línea.
EST - PV DISTANCIA RUMBO EST - PV DISTANCIA RUMBO 1 2 2 3 3 4 157.41 50.60 121.04 S 13°35'41" W S 18°26'06" W S 14°50'24" W 27 28 28 29 29 30 148.72 97.06 150.23 S 29°50'26" W S 27°37'16" W S 30°49'59" W 4 5 50.00 S 16°15'37" W. 30 31 150.59 S 30°18'40" W 5 6 6 7 7 8 8 9 9 10 106.53 212.98 72.34 97.87 148.66 S 09°43'39" W S 07°49'33" W S 05°33'11" W S 07°38'00" W S 05°24'14" E 31 32 32 33 33 34 34 35 35 36 53.60 139.62 56.08 155.04 198.67 S 36°39'22" W S 24°32'45" W S 31°08'20" W S 33°41'24" W S 11°01'38" W 10 11 126.02 S 00°54'34" W 36 37 100.45 S 09°44'37" W 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25 26 26 27 107.35 187.27 86.15 49.09 87.01 98.01 246.71 47.51 65.80 44.64 78.45 25.06 148.86 50.61 139.79 111.14 S 09°06'41" E S 03°03'40" E S 03°19'39" W S 03°30'13" E S 00°39'31" W S 00°35'05" E S 29°22'13" W S 30°20'36" E S 24°13'40" E S 15°35'34" E S 11°01'24" E S 28°36'38" E S 30°41'59" W S 29°36'16" W S 30°03'00" W S 30°15'23" W 37 38 38 39 39 40 40 41 41 42 42 43 43 44 44 45 45 46 46 47 47 48 48 49 49 50 50 51 51 52 98.66 102.18 81.88 148.93 52.47 27.29 22.85 54.15 42.30 51.00 111.16 88.02 97.08 100.17 163.25 S 10°30'45" W S 11°51'35" W S 08°25'37" W S 13°11'47" W S 07°40'00" W S 08°25'37" W S 23°11'55" W S 04°14'11" W S 06°47'20" W S S 03°05'39" W S 01°18'07" W S 41°14'29" W S 31°56'41" W S 27°21'00" W Longitud Total: 5,208.32 m
En el plano de conjunto se muestran el proyecto general. Ver Anexo 2.
I.1.3. Tiempo de vida útil del proyecto (Acotarlo en años o meses).
El tiempo estimado de vida útil del proyecto (línea de distribución) es de 50 años. El presente estudio se refiere únicamente a la etapa de preparación del terreno, instalación de la línea eléctrica y abandono del sitio una vez instalada.
I.1.4 Presentación de la documentación legal
La P.P. Las Margaritas, consta de dos fracciones que se describen a continuación:
PREDIO
Lote Numero Uno del Predio Las Margaritas
Fracción del inmueble rústico
Se anexa copia del título de propiedad de los terrenos particulares, así como el poder
legal a nombre del C. P. como apoderado de ambas
propiedades. Ver Anexo 1.
I.2 Promovente
I.2.1 Nombre o razón social
Anexo 1. Documentos Generales.
I.2.2 Registro Federal de Contribuyentes del promovente
7 Pr ot ec ci ón de da to s pe rs on al es LF TA IP G Protección de datos personales LFTAIPG
Protección datos personales LFTAIPG
Protección datos personales LFTAIPG
I.2.3 Nombre y cargo del representante legal
I.2.4 Dirección del promovente o de su representante legal para recibir u
oir notificaciones.
1.3 Responsable de la elaboración del estudio de impacto ambiental. I.3.1 Nombre o Razón Social.
8 Pr ot ec ció n de da to s pe rs on ale s LF TA IP G
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG Protección datos personales LFTAIPG
Se anexa copia de cada uno, ver Anexo 1. Documentos Generales.
I.3.3 Nombre del responsable técnico del estudio.
I.3.4 Dirección del responsable técnico del estudio.
II. DESCRIPCIÓN DEL PROYECTO.
II.1 Información general del proyecto II.1.1 Naturaleza del proyecto
9
Protección de datos personales LFTAIPG
El presente estudio se elabora con la finalidad de determinar la factibilidad ambiental del proyecto “Línea de Distribución 34.5 kV Rancho Las Margaritas”, ubicado
en la porción sureste del Estado de Durango, dentro del municipio de Súchil, Dgo., a una distancia de 118 Km de la ciudad de Victoria de Durango, Dgo. Fig. 2.
El proyecto consiste en la instalación de una línea eléctrica con una capacidad de 34.5 KV y una longitud de 5,208.00 m, y la construcción de una brecha con un ancho del derecho de vía de 12 m, para introducir la electrificación al rancho Las Margaritas, que
se alimentará de la línea troncal que a su vez se abastece de la Subestación Vicente Guerrero, hasta el rancho “El Temazcal”, propiedad del Sr. Carlos Herrera, para lo cuál
deberá abrirse la brecha e instalarse los postes y tendido de cableado, así mismo se contempla la conexión subterránea de las diferentes áreas del poblado, por lo que se anexa plano de eléctrico del tendido subterráneo y proyecto de la línea eléctrica 34.5 kV. Ver Anexo 2.
El proyecto requiere una superficie total por concepto de derecho de vía de 6.2499 Has., de las cuales 5.1229 Has corresponden a la superficie forestal que se
desmontará, el resto de la superficie corresponde a superficie ocupada por caminos de terracería y pastizales, por lo que conjuntamente con el presente estudio, se tramitará la
autorización para el cambio de Uso de Suelo de Forestal a infraestructura eléctrica de
5.1229 Has.
El proyecto se encuentra actualmente fuera de operaciones. El presente estudio se refiere únicamente a la etapa de preparación del terreno, instalación de la línea eléctrica y abandono del
sitio una vez instalada. La etapa operativa será de 50 años.
Fig. 2. Rancho Las Margaritas al que se conectará la LD 34.5 KV
Las características de la línea son:
Red de distribución de media tensión aérea.
Características en sistemas aéreos.
El suministro en media tensión será en 13200 volts en sistema de 3 fases 4 hilos, el punto de inicio de la red eléctrica esta marcado en el plano de media tensión como
estructura No. O. La red de distribución alimentará 1 transformador monofásico de 15 kVA y 1 transformador trifásico de 30 kVA.
La red de distribución de media tensión será de tipo aéreo, y se utilizara sistema trifásico con un troncal en sistema radial. La caída máxima de tensión no excederá del
1% en condiciones normales de operación en 13.2 kV, el conductor que se utilizará será cable de aluminio ACSR cal 1/0 AWG para las fases y cal 2 AWG para el neutro.
Características de instalación del circuito de media tensión.
Las estructuras de soporte de la red aérea primaria estarán montadas en postes normalizados por la CFE, poste de concreto octagonal reforzado de 12 m de longitud y 750 Kg de resistencia mecánica a la flexión, el tipo d estructura será de acuerdo a las necesidades de soporte y remate de la línea primaria, indicándose con mas detalle la
descripción especifica de cada estructura en el cuadro de dispositivos que aparece en el plano del proyecto. Ver Anexo 2.
11
El aislamiento primario en las estructuras de paso (VS) será tipo 13-A2 para 14.4 kV y en las estructuras de remate (VR) se utilizara aislador sintético ASUS para 15 kV, para
efectos de protección y seccionalización de la red de distribución, se determinó instalar 1 juego de cortacircuitos fusibles de 14.4 kV, 100 A en la estructura O, cuyo fusible deberá
coordinarse posteriormente con la Comisión Federal de Electricidad. La trayectoria de los circuitos troncales y ramales, será preferentemente a lo largo de la vía publica sobre banquetas y áreas verdes, evitando la obstrucción de zonas peatonales y conflictos ecológicos sustanciales. La distancia máxima interpostal será de 50 mts.
Las características y capacidades de los transformadores de distribución son las
siguientes:
Transformadores Tipo distribución monofásicos con voltaje de operación en alta tensión de 13.2 kV y en baja tensión de 120/240 volts, con derivaciones de 2.5 % cada uno, 2 arriba y 2 abajo del voltaje nominal.
1 1
15 kVA monofásico 30 kva trifásico
Red de distribución de baja tensión subterránea.
Características eléctricas de los circuitos de baja tensión.
Se utilizará cable Triplex cal 3/0 y 1/0 2F-N, aislamiento de 600 volts XLP, conductor de aluminio AAC. La red será 2 Fases 3 Hilos. Se instalaran dos circuitos de baja tensión como máximo por cada transformador de distribución.
Los cables serán de una sola pieza, en casos especiales de requerirse empalmes estos se alojaran en registros y serán del tipo recto con conectador mecánico y manga termocontractil. El calibre mínimo de conductor a utilizar será de 1/0 AWG, el cual se determinará de acuerdo a las necesidades. La caída máxima de tensión no excederá el 3%. El cable del neutro se aterrizara en el ultimo registro de cada circuito.
Instalación de los circuitos de baja tensión.
La red de distribución secundaria será subterránea, en banco de ductos de PAD de 51 mm de diámetro mínimo, los cuales llegarán a los registros. La trayectoria de los circuitos será a lo largo de las aceras. La profundidad mínima del banco de ductos será de 60 cm, en todos los registros se dejará un excedente de cable de una longitud igual al perímetro de los mismos. Los cables se identificarán en cada registro y en el equipo de acuerdo a normas y nomenclaturas proporcionadas por la zona Durango.
Registros Secundarios.
Los registros se construirán de baja tensión tipo 1 y 2 para alojar cables y hasta 8 acometidas como máximo.
Transformadores de distribución y sus protecciones.
Los transformadores de distribución a instalarse serán: monofásico, voltaje primario de 13.2 kV y voltaje secundario de 120/240 volts, con una capacidad de acuerdo al cálculo realizado. Todos los transformadores serán del tipo poste de acuerdo a lo especificado
por la CFE y con un factor de utilización proyectado no mayor de 90%
El dispositivo de protección contra sobretensiones en media tensión serán apartarrayos del tipo distribución de oxido metálico, con tensión de designación de 12 kV, para operarse en 13.2 kV
Los cortacircuitos fusibles de protección de los transformadores de distribución serán de 100 amps, a 14.4 kV para operarse en 13.2 kV.
Sistema de tierra en Media y Baja tensión
El neutro de cada transformador será aterrizado en los siguientes puntos.
Estructura del transformador (incluyendo el tanque del transformador), partes metálicas de equipo eléctrico con conexión a tierra.
Cada punto en particular debe tener como máximo los valores de resistencia de tierra siguientes:
10 ohms en tiempo de secas 5 ohms en tiempo de lluvias
En la red secundaria, se efectuaran los siguientes puntos de conexión a tierra: El neutro de la red de baja tensión deberá ser conectado al sistema de tierras El neutro se aterrizará en cada registro de remate del circuito secundario.
En todas las uniones del sistema de tierra, se utilizaran conectadores a compresión y en la unión con el electrodo a tierra se instalará conectador de fusión.
13
II.1.2 Selección del sitio
La localización de la línea de distribución eléctrica, se basó en las necesidades del rancho Las Margaritas, además se consideraron aspectos ambientales, tales como
paisaje, visibilidad, protección contra incendios y zonas con abundante presencia de vegetación, por lo que se definió la localización y distribución de las obras en los sitios con afectación previa, aprovechando los caminos de acceso actualmente existentes dentro del predio, así como la topografía que facilitará las maniobras.
Para el diseño mecánico, se analizaron las limitaciones electromecánicas de las estructuras, tipo y selección de los postes, que tendría que cumplir en lo referente a los claros medios horizontales, claros verticales, ángulos de deflexión, condiciones
meteorológicas, etc. Se estudiaron también las condiciones de carga a que estarían sujetas las estructuras, aplicando los factores de seguridad correspondientes, para este efecto se considera la combinación de condiciones de carga más representativas, que pudieran presentarse en cualquier punto de la Línea de Distribución.
Para el trazo y localización de las estructuras se tomaron en cuenta las bases de proyecto y las siguientes recomendaciones:
1. Se realizaron tramos interpostales de 100 mts máximo y se evitaron deflexiones con ángulos grandes, de acuerdo como lo indican las bases de proyecto, se utilizaran estructuras tipo TD3G, TS3G, RD3G/RD3, AD3G Y RD3G/TS3. 2. Los ángulos de las deflexiones se localizan en los puntos elevados y en terrenos
planos.
3. Al localizar las deflexiones se consideraron los tipos de estructuras a colocar con objeto de dejar el espacio necesario para las retenidas y evitar interferencias con cercas y caminos.
II.1.3 Ubicación física del proyecto y planos de localización
El proyecto se localiza en la porción sureste del estado de Durango, hacia el cual es posible trasladarse por dos rutas, la primera ruta que es por el Mezquital, se efectúa sobre la Carretera Estatal No. 27, Durango-El Mezquital, con una distancia de 77.0 Km. De ahí se continúa recorriendo 41.0 Km sobre un camino de bordo de primer orden para llegar al sitio del proyecto. La segunda ruta de acceso es por Súchil, a través de la carretera pavimentada Durango-Súchil, con una distancia de 97 Km, para después tomar un camino de terracería con destino al poblado de Charcos, Mezquital,
recorriendo una distancia de 97 Km, para después continuar sobre un camino de bordo de primer orden, recorriendo una distancia de 58 Km hasta llegar al predio sobre el que se asienta el proyecto bajo estudio.
La P.P. Las Margaritas se localiza al pie de la Sierra Madre Occidental, dentro de la región topográfica conocida como Mesa del Burro. Geográficamente el predio se localiza
entre las coordenadas siguientes: 23° 20' 40.92”-23° 22' 07” de latitud norte y 104° 15' 32.76”-104° 16' 17.04” de longitud oeste con respecto al meridiano de Greenwich. Fig. 3.
Fig. 3. Rancho Las Margaritas donde se ubicará el poryecto
Altitud sobre el nivel del mar
La altitud sobre el nivel del mar oscila entre 2500 a 2650 msnm.
a) Para proyectos puntuales (centrales y subestaciones), incluir un plano topográfico. En el caso de proyectos lineales (líneas, caminos, etcétera.), además de lo anterior se señalará la trayectoria a seguir indicando las
coordenadas de principio y fin y las de los puntos de inflexión.
En el plano de conjunto se muestran la distribución del proyecto general. Ver Anexo 2.
Coordenadas geográficas de la instalación.
Las coordenadas de la línea eléctrica se muestran a continuación:
15
Ángulos, distancias y deflexiones del trazo de la línea. EST - PV DISTANCIA RUMBO EST - PV DISTANCIA RUMBO 1 2 157.41 S 13°35'41" W 27 28 148.72 S 29°50'26" W 2 3 50.60 S 18°26'06" W 28 29 97.06 S 27°37'16" W 3 4 121.04 S 14°50'24" W 29 30 150.23 S 30°49'59" W 4 5 50.00 S 16°15'37" W. 30 31 150.59 S 30°18'40" W 5 6 106.53 S 09°43'39" W 31 32 53.60 S 36°39'22" W 6 7 212.98 S 07°49'33" W 32 33 139.62 S 24°32'45" W 7 8 72.34 S 05°33'11" W 33 34 56.08 S 31°08'20" W 8 9 97.87 S 07°38'00" W 34 35 155.04 S 33°41'24" W 9 10 10 11 148.66 S 05°24'14" E 126.02 S 00°54'34" W 35 36 36 37 198.67 S 11°01'38" W 100.45 S 09°44'37" W 11 12 107.35 S 09°06'41" E 37 38 98.66 S 10°30'45" W 12 13 187.27 S 03°03'40" E 38 39 102.18 S 11°51'35" W 13 14 86.15 S 03°19'39" W 39 40 81.88 S 08°25'37" W 14 15 49.09 S 03°30'13" E 40 41 148.93 S 13°11'47" W 15 16 16 17 87.01 98.01 S 00°39'31" W S 00°35'05" E 41 42 42 43 52.47 27.29 S 07°40'00" W S 08°25'37" W 17 18 246.71 S 29°22'13" W 43 44 22.85 S 23°11'55" W 18 19 19 20 20 21 21 22 22 23 47.51 65.80 44.64 78.45 25.06 S 30°20'36" E S 24°13'40" E S 15°35'34" E S 11°01'24" E S 28°36'38" E 44 45 45 46 46 47 47 48 48 49 54.15 42.30 51.00 111.16 88.02 S 04°14'11" W S 06°47'20" W S S 03°05'39" W S 01°18'07" W 23 24 148.86 S 30°41'59" W 49 50 97.08 S 41°14'29" W 24 25 25 26 26 27 50.61 S 29°36'16" W 139.79 S 30°03'00" W 111.14 S 30°15'23" W 50 51 51 52 100.17 S 31°56'41" W 163.25 S 27°21'00" W Longitud Total: 5,208.32 m
b) Presentar un plano de conjunto del proyecto con la distribución total de
la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio o predios, y en su caso fuera de éstos, a la
misma escala que el mapa de vegetación.
En el plano de conjunto se muestran la distribución del proyecto general. Ver Anexo 2.
II.1.4 Inversión requerida.
a) Reportar el importe total del capital total requerido (inversión + gasto de
operación), para el proyecto.
$ 600,000.00 M.N.
b) Precisar el período de recuperación del capital, justificándolo con la
memoria de cálculo respectiva.
Este tipo de obra no tiene recuperación de capital como tal, ya que es una obra de beneficio social, aunado a que no se trata de la comercialización de la electricidad, sino de dotar de electricidad al rancho Las Margaritas y así permitir que sus pobladores tengan mejores condiciones de vida y mayores servicios.
c) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.
Se estima que los costos para la aplicación de las medidas de prevención y mitigación son del orden de $35,000.00 M.N.
II.1.5 Dimensiones del proyecto
a) Superficie total del predio o de la trayectoria (longitud por derecho de
vía, para proyectos lineales) (en m 2 ).
El proyecto consiste en la instalación de una línea eléctrica con una capacidad de 34.5 KV y una longitud de 5,208.00 m, con un ancho del derecho de vía de 12 m.
El proyecto requiere una superficie total por concepto de derecho de vía de 6.2499 Has., de las cuales 5.1229 Has corresponden a la superficie forestal que se
desmontará, el resto de la superficie corresponde a superficie ocupada por caminos de terracería y pastizales, por lo que conjuntamente con el presente estudio, se tramitará la
autorización para el cambio de Uso de Suelo de Forestal a infraestructura eléctrica de
5.1229 Has.
17
b) Superficie a afectar ( en m 2 ) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio o en la trayectoria (selva, manglar, tular, bosque, etc.). Indicar, para cada caso su
relación (en porcentaje), respecto a la superficie total del proyecto.
Como ya se dijo anteriormente, el proyecto requiere una superficie total por concepto de derecho de vía de 6.2499 Has., de las cuales 5.1229 Has corresponden a la superficie
forestal que se desmontará, el resto de la superficie corresponde a superficie ocupada por caminos de terracería y pastizales, por lo que conjuntamente con el presente
estudio, se tramitará la autorización para el cambio de Uso de Suelo de Forestal a infraestructura eléctrica de 5.1229 Has. En la Tabla 1 se muestra el desglose de la distribución de la superficie requerida por el proyecto.
Tabla 1. Superficie a afectar por tipo de uso de suelo.
Pequeña propiedad Las Margaritas Tipo de superficie a afectar
Municipio Súchil SUPERFICIE TOTAL Superficie forestal: Superficie (Has) 06-24-99 Has. 05-12-29 Has
por la apertura de la brecha Superficie de Vegetación Arbustiva:
Superficie de pastizal: Superficie de caminos: En Áreas Naturales 00-30-10 Has 00-75-70 Has 00-06-90 Has En agropecuarias y Ubicación Longitud Sup. Total Caminos
P.P. Las Margaritas 5,208.32 (Ha) 6.2499 Sup. 5.4239 Porcentaje 86.78 % Sup. 0.8260 Porcentaje 13.22 %
c) Superficie ( en m 2 ) para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total.
El proyecto requiere una superficie total por concepto de derecho de vía de 6.2499
Has., de las cuales 5.1229 Has corresponden a la superficie forestal que se
desmontará, el resto de la superficie corresponde a superficie ocupada por caminos de terracería y pastizales, por lo que conjuntamente con el presente estudio, se tramitará la
autorización para el cambio de Uso de Suelo de Forestal a infraestructura eléctrica de
5.1229 Has.
En Áreas Naturales En agropecuarias y Ubicación Longitud Sup. Total Caminos
P.P. Las Margaritas 5,208.32 (Ha) 6.2499 Sup. 5.4239 Porcentaje 86.78 % Sup. 0.8260 Porcentaje 13.22 %
d) Superficie(s) del predio(s), de acuerdo con la siguiente clasificación:
Conservación y aprovechamiento restringido, producción, restauración y otros usos, además considerar las dimensiones del proyecto, de acuerdo
con las siguientes variantes:
- Si el proyecto se encuentra dentro de un solo predio se deberá indicar el
área del proyecto y área total, en caso de estar inmerso en un predio mayor.
- Si el proyecto se encuentra dentro de un conjunto predial se mencionará
las superficies totales del conjunto predial y/o de cada predio, además, especificar el tipo de superficie en hectáreas y el porcentaje de las mismas
(de acuerdo a la siguiente tabla).
A continuación se describe la clasificación de superficies de acuerdo a los criterios establecidos en el artículo 14 del Reglamento de la Ley General de Desarrollo Forestal Sustentable.
Superficies de conservación y aprovechamiento restringido.
Son aquellas superficies consideradas como áreas naturales protegidas, superficies localizadas arriba de los 3,000 metros sobre el nivel del mar, superficies con pendientes mayores al 100 % ó 45 grados, superficies con vegetación de manglar o bosque mesófilo de montaña y superficies con vegetación de galería; en el transcurso de los caminos de
acceso a la línea de distribución no se localiza por ninguna de estas clasificaciones por lo que no se afectará superficie por este concepto.
Superficies de producción.
Son aquellos terrenos forestales o de aptitud preferentemente forestal de producción maderable alta, los que se caracterizan por tener una cobertura de copa natural de más
del 50% y una altura promedio de los árboles dominantes igual o mayor a los 16 metros, los de producción maderable media, los que se caracterizan por tener una cobertura de
copa natural entre 20 y 50% ó una altura promedio de los árboles dominantes menores de 16 metros. Los de producción maderable baja, los que se caracterizan por tener una obertura de copa natural inferior al 20 por ciento y los terrenos con vegetación forestal de zonas áridas, aptos para el aprovechamiento de recursos no maderables. Todas las áreas por donde atravesará la línea de distribución y que sustentan vegetación forestal, que no se clasifican como de conservación o restauración, pueden clasificarse
como áreas de producción o de uso doméstico en su modalidad restringida de acuerdo a los diferentes tipos de vegetación encontrados.
Superficies de restauración.
Son aquellos terrenos con un grado de degradación alta, caracterizados por carecer de vegetación forestal y mostrar evidencia de erosión severa, con presencia de cárcavas, terrenos con degradación media caracterizados por tener una cobertura de copa menor al 20 por ciento y mostrar evidencia de erosión severa, con presencia de canalillos, terrenos con degradación baja, caracterizados por tener una cobertura de copa inferior al 20 por ciento y mostrar evidencia de erosión laminar y todos aquellos terrenos degradados que ya estén sometidos a tratamientos de recuperación, tales como forestación, reforestación o regeneración natural, estos terrenos una vez recuperados se clasifican como de conservación y producción.
En la Tabla 2 se muestra la clasificación de superficies por zonas de conservación y aprovechamiento restringido, zonas de producción y zonas de restauración.
Tabla 2. Clasificación de superficies para proyectos que requieran el cambio de uso de suelo
Zonas
Zonas de Conservación y
Clasificaciones
Áreas naturales protegidas
Superficie arriba de los 3,000 msnm
Sup. en Ha. 0 0 % 0.00% 0.00% Aprovechamiento Superficie con pendientes mayores al 100%
Restringido o 45°
Superficies con vegetación de manglar o bosque mesófilo de montaña
Superficie con vegetación en galería
0 0 0 0.00% 0.00% 0.00% Zona de
Producción Terrenos forestales o de aptitud preferentemente forestal de productividad maderable alta
Terrenos forestales o de aptitud
preferentemente forestal de productividad maderable Media,
Terrenos forestales o de aptitud
preferentemente forestal de productividad maderable baja
Terrenos con vegetación forestal de zonas áridas 0 5.1229 0.3010 0 0.00% 81.97% 4.82% 0.00% 20
Zonas de restauración
Terrenos adecuados para realizar forestaciones
Terrenos con degradación alta Terrenos con degradación media Terrenos con degradación baja Terrenos degradados que ya estén
sometidos a tratamientos de recuperación y regeneración. 0.7570 0.0690 1.0580 0 0 12.11% 1.10% 16.93% 0.00% 0.00%
Nota: La tabla anterior corresponde a la zonificación de los terrenos forestales y de aptitud preferentemente forestal con base en el inventario forestal nacional y el ordenamiento ecológico del territorio nacional
Debido a que algunas superficies entran en más de una categoría, la sumatoria supera el 100 %.
En Durango no existe bosque mesófilo de montaña, solamente en el sureste del país y
son bosques que se caracterizan por estar siempre con presencia de bancos de niebla La superficie de caminos se considera como degradación alta, ya que los caminos son la
principal fuente de erosión en terrenos forestales. La superficie de pastizal y vegetación arbustiva se considera como degradación media, ya que al no presentar una cubierta adecuada al suelo, este puede erosionarse mas fácilmente. La superficie de vegetación arbustiva se considera como producción maderable baja. La superficie que contempla
como adecuada para forestaciones es la misma de pastizal, ya que esta es la superficie factible de plantar.
II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias
Usos de suelo: El estado de Durango, no cuenta con Ordenamiento Ecológico que defina las zonas de conservación, aprovechamiento restringido, producción, restauración y demás usos. El uso de suelo en el área de influencia del proyecto se especifica como zona de actividad forestal, pecuaria, vida silvestre, vías de comunicación, así como de asentamientos humanos. Fig. 4.
Usos de los cuerpos de agua: los cuerpos de agua superficiales y subterráneos se utilizan para consumo humano, pecuario, forestal.
21
Fig. 4. Actividad forestal y pecuaria dentro del área de estudio.
II.1.7 Urbanización del área y descripción de servicios requeridos.
La región se localiza en una de las zonas con un índice de marginalidad medio, careciendo de los servicios públicos indispensables, de ahí la importancia del presente proyecto, que vendrá a mejorar las condiciones de vida de los habitantes del rancho Las Margaritas.
El rancho cuenta con sistema de fosas sépticas, agua, luz proporcionada por plantas generadoras de electricidad, una escuela primaria y secundaria para la comunidad. Las
casas están construidas de ladrillo y techo de lámina o loza de concreto.
El proyecto no contempla la instalación de campamentos, ya que se utilizarán los existentes en el mismo rancho, y se utilizarán los servicios con los que se cuentan en él.
Acceso Terrestre.
El proyecto se localiza en la porción sureste del estado de Durango, hacia el cual es posible trasladarse por dos rutas, la primera ruta que es por el Mezquital, se efectúa sobre la Carretera Estatal No. 27, Durango-El Mezquital, con una distancia de 77.0 Km. De ahí se continúa recorriendo 41.0 Km sobre un camino de bordo de primer orden para llegar al sitio del proyecto. La segunda ruta de acceso es por Súchil, a través de la carretera pavimentada Durango-Súchil, con una distancia de 97 Km, para después tomar un camino de terracería con destino al poblado de Charcos, Mezquital,
recorriendo una distancia de 97 Km, para después continuar sobre un camino de bordo de primer orden, recorriendo una distancia de 58 Km hasta llegar al predio sobre el que se asienta el proyecto bajo estudio. Fig. 5.
Acceso Ferroviario.
Existe una línea de ferrocarril desde la Ciudad de Victoria de Durango hasta el poblado Súchil, la cual está fuera de operaciones.
Acceso Aéreo.
Cercanas a la zona del proyecto, existen dos aeropistas, una en el Rancho el Temascal y otra a 5 Km al Oeste de la zona de estudio.
La P.P. Las Margaritas se localiza al pie de la Sierra Madre Occidental, dentro de la región topográfica conocida como Mesa del Burro. Geográficamente el predio se localiza
entre las coordenadas siguientes: 23° 22' 29”-23° 22' 07” de latitud norte y 104° 16' 55”- 104° 17' 06” de longitud oeste con respecto al meridiano de Greenwich.
Fig. 5. Caminos de terracería dentro del sitio del proyecto.
II.2 Características particulares del proyecto
El proyecto pretende integrar al Rancho Las Margaritas a la red de electrificación regional con lo cual se incrementará el desarrollo social, económico y cultural de la población, mediante el impulso a la producción, así como el acceso a más servicios para
23
las viviendas particulares, ya que según los índices de marginalidad (CONAPO), la región se ubica dentro de los municipios con un índice medio.
Con el servicio de energía eléctrica es posible desarrollar algunas industrias y actividades comerciales y de servicios que ayudarían a fortalecer la economía local y a disminuir la presión sobre el recurso forestal, que en estos momentos es la base de la economía de esta región.
Características de la línea eléctrica
Longitud total Aislamiento Tensión de operación Fases Calibre conductor Tipo Hilo de guarda Calibre de conductor Tipo Tipo de estructuras Postes 5+.200 KMS 33 KV 34.5 KV 3 1/0 AWG ACSR 1 5/16 CABLE AG RD3G, TS3G, RD3G/RD3, AD3G, HA3G PCR DE 12-750 Y PMC DE 45’ Y 50'
Descripción de las actividades que requiere el proyecto.
1. Trazo de brecha topográfica. Es la ubicación en el terreno de la línea central por donde se instalará la postería, colocando estacas en los puntos inicial y final, en los puntos de inflexión y en puntos intermedios en caso de tramos largos.
2. Censo del arbolado y superficies. Conteo del arbolado a remover a lo largo de la brecha, en base a las especificaciones de Comisión Federal de Electricidad. También se mide la longitud de la línea en el terreno para cuantificar la superficie.
3. Elaboración del Estudio Técnico Justificativo para cambio de uso de suelo y la
Manifestación de Impacto Ambiental, para dar cumplimiento a la normatividad y obtener la autorización para el desmonte.
4. Apertura de brecha forestal con un ancho de 12 m. Se entenderá por apertura de brecha al desmonte de una franja de terreno cuyo centro coincidirá con el trazo
24
topográfico y se ubicará a lo largo de la línea. La finalidad de su trazo es proteger los postes y conductores contra la caída de árboles o ramas que puedan ocasionar daños o fallas en las líneas. También permitir las maniobras de construcción durante el desarrollo de los trabajos.
5. Ubicación de postería y estructuras H. Consiste en ubicar en el campo el lugar preciso en donde se instalará cada poste o estructura tipo H, considerando el perfil del terreno, la longitud de los tramos entre puntos de inflexión y la localización de estos últimos.
6. Excavación e instalación de postería. Es una perforación que se hace en el suelo, que sirve para soportar el peso de la postería o estructuras y darle estabilidad a la misma. Consiste en la instalación de los postes y estructuras en sitios determinados de acuerdo al plano de ubicación.
7. Vestido de estructuras. Consiste en barrenar los postes para realizar el montaje de los herrajes y colocar los aisladores.
8. Tensado y tendido del cable. Es el tensado y tendido definitivo del cable de guarda y conductor, su tensión correcta para dejarlo en forma funcional al igual que todos sus accesorios necesarios.
9.- Excavación de zanjas para instalación subterránea. Consiste en la apertura de zanjas con un ancho de 40 cm y una profundidad de 60 cm, en las que se colocará el cableado subterráneo.
Las características de la línea son:
Red de distribución de media tensión aérea.
Características en sistemas aéreos.
El suministro en media tensión será en 13200 volts en sistema de 3 fases 4 hilos, el punto de inicio de la red eléctrica esta marcado en el plano de media tensión como
estructura No. O. La red de distribución alimentará 1 transformador monofásico de 15 kVA y 1 transformador trifásico de 30 kVA.
25
La red de distribución de media tensión será de tipo aéreo, y se utilizara sistema trifásico con un troncal en sistema radial. La caída máxima de tensión no excederá del
1% en condiciones normales de operación en 13.2 kv, el conductor que se utilizará será cable de aluminio ACSR cal 1/0 AWG para las fases y cal 2 AWG para el neutro.
Características de instalación del circuito de media tensión.
Las estructuras de soporte de la red aérea primaria estarán montadas en postes normalizados por la CFE, poste de concreto octagonal reforzado de 12 m de longitud y 750 Kg de resistencia mecánica a la flexión, el tipo d estructura será de acuerdo a las necesidades de soporte y remate de la línea primaria, indicándose con mas detalle la
descripción especifica de cada estructura en el cuadro de dispositivos que aparece en el plano del proyecto. Ver Anexo 2.
El aislamiento primario en las estructuras de paso (VS) será tipo 13-A2 para 14.4 kV y en las estructuras de remate (VR) se utilizara aislador sintético ASUS para 15 kV, para
efectos de protección y seccionalizacion de la red de distribución, se determinó instalar 1 juego de cortacircuitos fusibles de 14.4 kV, 100 A en la estructura O, cuyo fusible deberá
coordinarse posteriormente con la Comisión Federal de Electricidad. La trayectoria de los circuitos troncales y ramales, será preferentemente a lo largo de la vía publica sobre banquetas y áreas verdes, evitando la obstrucción de zonas peatonales y conflictos ecológicos sustanciales. La distancia máxima interpostal será de 50 mts.
Las características y capacidades de los transformadores de distribución son las siguientes:
Transformadores Tipo distribución monofásicos con voltaje de operación en alta tensión de 13.2 kV y en baja tensión de 120/240 volts, con derivaciones de 2.5 % cada uno, 2 arriba y 2 abajo del voltaje nominal.
1 1
15 kVA monofásico 30 kva trifásico
Red de distribución de baja tensión subterránea
Características eléctricas de los circuitos de baja tensión
Se utilizará cable Triplex cal 3/0 y 1/0 2F-N, aislamiento de 600 volts XLP, conductor de aluminio AAC. La red será 2 Fases 3 Hilos. Se instalaran dos circuitos de baja tensión como máximo por cada transformador de distribución.
Los cables serán de una sola pieza, en casos especiales de requerirse empalmes estos se alojaran en registros y serán del tipo recto con conectador mecánico y manga
termocontractil. El calibre mínimo de conductor a utilizar será de 1/0 AWG, el cual se determinará de acuerdo a las necesidades. La caída máxima de tensión no excederá el 3%. El cable del neutro se aterrizara en el ultimo registro de cada circuito.
Instalación de los circuitos de baja tensión.
La red de distribución secundaria será subterránea, en banco de ductos de PAD de 51 mm de diámetro mínimo, los cuales llegarán a los registros. La trayectoria de los circuitos será a lo largo de las aceras. La profundidad mínima del banco de ductos será de 60 cm, en todos los registros se dejará un excedente de cable de una longitud igual al perímetro de los mismos. Los cables se identificarán en cada registro y en el equipo de acuerdo a normas y nomenclaturas proporcionadas por la zona Durango.
Registros Secundarios
Los registros se construirán de baja tensión tipo 1 y 2 para alojar cables y hasta 8 acometidas como máximo.
Transformadores de distribución y sus protecciones
Los transformadores de distribución a instalarse serán: monofásico, voltaje primario de 13.2 kV y voltaje secundario de 120/240 volts, con una capacidad de acuerdo al cálculo realizado. Todos los transformadores serán del tipo poste de acuerdo a lo especificado
por la CFE y con un factor de utilización proyectado no mayor de 90%
El dispositivo de protección contra sobretensiones en media tensión serán apartarrayos del tipo distribución de oxido metálico, con tensión de designación de 12 kV, para operarse en 13.2 kV
Los cortacircuitos fusibles de protección de los transformadores de distribución serán de 100 amps, a 14.4 kV para operarse en 13.2 kV.
Sistema de tierra en Media y Baja tensión
El neutro de cada transformador será aterrizado en los siguientes puntos.
Estructura del transformador (incluyendo el tanque del transformador), partes metálicas de equipo eléctrico con conexión a tierra.
Cada punto en particular debe tener como máximo los valores de resistencia de tierra siguientes:
10 ohms en tiempo de secas
27
5 ohms en tiempo de lluvias
En la red secundaria, se efectuaran los siguientes puntos de conexión a tierra: El neutro de la red de baja tensión deberá ser conectado al sistema de tierras El neutro se aterrizará en cada registro de remate del circuito secundario.
En todas las uniones del sistema de tierra, se utilizarán conectadores a compresión y en la unión con el electrodo a tierra se instalará conectador de fusión.
II.2.1 Programa general de trabajo
Diagrama de Gantt
ACTIVIDADES PREPARACIÓN
1.- Trazo brecha topográfica 2.- Censo arbolado – superficies 3.- Trámite de autorizaciones (SEMARNAT)
4.- Apertura brecha forestal
5.- Excavación de zanjas para instalación subterránea.
INSTALACIÓN DE LÍNEA DE DISTRIBUCIÓN
6. -Ubicación postería y estructuras H 7. -Excavación, instalación de postería 8.- Vestido de estructuras
9.- Tendido y tensado de cable
AÑO 2007
FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
ABANDONO DEL SITIO
10.- Retiro de equipo, maquinaria, personal y limpieza del sitio
11.- Ubicación de áreas a reforestar
12.- Preparación de áreas a reforestar
13.- Cercado y plantación
14.- Const. de obras de conservación de suelos
II.2.2 Preparación del sitio
A. Desmontes y despalmes: a) Técnicas a emplear para la realización de los trabajos de desmonte y despalme (manual, uso de maquinaria, etc.) y b) Tipo y volumen de material de despalme (arcilla, hojarasca, etc).
Descripción de las actividades a realizar en la etapa de preparación del sitio.
1. Trazo de brecha topográfica. Es la ubicación en el terreno de la línea central por donde se instalará la postería, colocando estacas en los puntos inicial y final, en los puntos de inflexión y en puntos intermedios en caso de tramos largos.
2. Censo del arbolado y superficies. Conteo del arbolado a remover a lo largo de la brecha, en base a las especificaciones de Comisión Federal de Electricidad. También se mide la longitud de la línea en el terreno para cuantificar la superficie.
3. Ubicación de áreas a reforestar. En compañía de los propietarios del predio, se recorren áreas susceptibles de plantarse para su ubicación en planos forestales fotogramétricos y ortofotos digitales.
4. Elaboración del Estudio Técnico Justificativo para cambio de uso de suelo y la Manifestación de Impacto Ambiental, para dar cumplimiento a la normatividad y obtener la autorización para el desmonte.
5. Apertura de brecha forestal de 12 m de ancho. Se entenderá por apertura de brecha al desmonte de una franja de terreno cuyo centro coincidirá con el trazo topográfico y
se ubicará a lo largo de la línea. La finalidad de su trazo es proteger los postes y conductores contra la caída de árboles o ramas que puedan ocasionar daños o fallas en las líneas. También permitir las maniobras de construcción durante el desarrollo de los trabajos.
29
6.- Excavación de zanjas para instalación subterránea. Consiste en la apertura de zanjas con un ancho de 40 cm y una profundidad de 60 cm, en las que se colocará el cableado subterráneo.
Derribo.
Esta operación consiste en cortar el tronco en la base, dejando las raíces; es la actividad más peligrosa en las operaciones forestales, por lo que requiere personal bien
capacitado, ver Fig. 6 (aa, bb y cc).
Procedimiento y recomendaciones para el derribo:
a) Se deberá elegir cuidadosamente la dirección de caída del árbol, la cual
dependerá de la inclinación del árbol, viento, obstáculo en la dirección de la caída y en el suelo de la vegetación que permanecerá en pie de la existencia de nidos, madrigueras o presencia de fauna entre otros.
b) Se deberá elegir dos rutas de escape, evitando que el árbol caiga del derecho de vía hacia los lados en ángulo aproximado de 45 grados, los cuales deben ser despejados.
c) El derribo se iniciará haciendo una muesca en el tronco la que debe penetrar
hasta un quinto o un cuarto de diámetro del árbol, después se hace el corte de caída, que debe de ser horizontal y su posición debe de ser de 2.5 a 5 cm. Sobre la base de la muesca si el diámetro del árbol fuera mayor que la longitud de la barra, habrá que cambiar la posición de la motosierra varias veces.
d) En el caso de un árbol inclinado el derribo deberá hacerse en un ángulo cercano a 30 grados con respecto a la inclinación, en este caso la muesca debe ser orientada en la dirección de la caída. La bisagra deberá hacerse más angosta en
el lado de la inclinación y más ancha en el lado hacia donde se desea girar el árbol o la caída. Además de lo anterior una cuña introducida en el lado de la inclinación ayudará a dirigir la caída del árbol, si el árbol es pequeño, el corte de
caída se hace en tres secciones, procurando formar un triángulo y después se corta la punta del eje del triángulo por el sentido opuesto de la muesca.
Desrrame.
Esta actividad se hará inmediatamente después del derribo para no dejar árboles encimados sin desramar lo cual dificulta de manera importante el desrame
posteriormente, ver Fig. 6 (dd, ee y ff).
Procedimiento y recomendaciones para el desrame.
a) Se adoptará una secuencia de trabajo metódico siguiendo los anillos de las ramas.
b) Cuando el árbol se encuentra sobre el suelo las ramas de la parte inferior de los dos anillos se cortarán en un movimiento antes de que el operador avance hasta los próximos dos anillos.
c) Cuando el árbol descansa en el suelo se deberá dar vuelta una vez que el operador llega a la copa. Las ramas que aún permanecen en el tronco se cortan a medida que el operador regresa hacia la base.
d) Cuando el árbol es grande, primero se eliminarán las ramas que obstaculizan el trabajo cortando las ramas en dos partes o más; cuando existe peligro de rajaduras en la base es muy importante observar la tensión de la madera. Cuando la rama es grande, se corta primero el lado bajo compresión, se retira la barra antes de que quede apretada en el corte, después se corta el otro lado. Es muy importante no esperar a que el árbol derribado se seque porque aumentan los riesgos de accidente con el rebote de la barra, ya no es fácil observar cuál lado de las ramas está bajo compresión y cuál bajo tensión, además pueden anidar animales peligrosos, además la madera se va endureciendo.
Trozado.
Esta actividad es sumamente importante sobre todo cuando se pretende dar un uso comercial a la madera pues un mal trozado le resta valor comercial, ya que en el mercado se manejan medidas estándar en múltiplos de 2 pies (medida inglesa), ver Fig. 6 (gg).
Procedimiento para el trozado:
El motosierrista deberá clasificar la calidad de la troza con precisión para cortar las medidas exactas que tienen demanda en el mercado; a menos que el interesado
requiera de medidas especiales, por lo que se recomienda tener claridad en cual será destino de los productos.
31
Fig. 6. Actividades de desmonte, derribo, desrame y trozado de la vegetación
B. Excavaciones, compactaciones y/o nivelaciones: a) Métodos que se van a emplear para garantizar la estabilidad de taludes, b) Obras de drenaje
pluvial, c) Volumen y fuente de suministro del material requerido para la nivelación del terreno y d) Volumen de material sobrante o residual que se
estima se generará durante el desarrollo de estas actividades.
El cableado subterráneo para la conexión a las viviendas y áreas de servicio requiere de la excavación de zanjas con un ancho de 40 cm y una profundidad de 60 cm. El material extraído se utilizará posteriormente para relleno, por lo que no habrá movimiento de material.
C. Cortes: a) Altura promedio y máxima de los cortes por efectuar, b) Técnica constructiva y de estabilización y c) Volumen estimado de material
por remover.
No aplica.
32
D. Rellenos: a) Tipo de material que se empleará en el relleno. Señalar sus
características, con énfasis en aquellas que pudieran ocasionar la
contaminación del sitio, b) Estudio de bancos donde se adquirirá el material para el relleno indicando superficie a explotar, y en su caso, caminos y actividades de desmonte, c) Volumen estimado, forma de manejo
y traslado del material para efectuar el relleno y d) Técnica constructiva.
No aplica.
E. Dragados: a) Indicar el nombre del cuerpo de agua o zona inundable por afectar, así como la profundidad y superficie de la zona que sería dragada, b) Técnica por emplear, tanto en la extracción como en la disposición del
material (especificar qué tipo de draga se va utilizar, su capacidad, etc.), c) Tipo y volumen estimado de material por extraer. Señalar sus
características, con énfasis en aquellas que pudieran ocasionar la contaminación del sitio en donde se disponga. Anexar los resultados de los análisis CRETIB y la descripción del diseño del muestreo, d) Descripción de la intensidad, dirección y altura del oleaje predominante, así como el de las corrientes costeras y las mareas (sólo para proyectos que se ubiquen en la zona costera), e) Evaluación de las posibles modificaciones que causarán
las obras de dragado a la dinámica local de erosión-depositación de
sedimentos, f) Batimetría de la zona por dragarse, en un plano donde se indiquen los límites del trabajo y suficientes números de puntos de sondeo
para que se pueda dictaminar el sitio y el volumen a dragar, g) Métodos que se emplearán para minimizar la modificación de los patrones de drenaje o hidrodinámica natural de la zona.
No aplica.
F. Desviación de cauces: a) Justificación, b) Nombre y ubicación del cuerpo de agua, c) Descripción de los trabajos de desvío. Anexar planos y d) Gasto promedio que será desviado y porcentaje con respecto al volumen total.
No aplica.
II.2.3 Descripción de obras y actividades provisionales del proyecto
El presente proyecto no contempla la instalación de campamentos, comedores, almacenes, talleres u oficinas, ya que utilizará la infraestructura actualmente existente en el rancho Las Margaritas (campamentos, comedores, servicios sanitarios y área de mantenimiento en caso de ser necesario)
33
Tampoco se considera la apertura de brechas adicionales a las existentes para acceso, salvo la que requiere la línea eléctrica, la cual tendrá una longitud de 5.208 Km y un
ancho de 12 m. Los caminos de acceso con que cuenta dicho predio se encuentran en buenas condiciones, por lo que tampoco se considera la rehabilitación de vías de acceso.
Estos servicios e infraestructura se utilizará durante el periodo de preparación del sitio (levantamiento de información en campo, desmonte, movimiento de arbolado,
instalación de postes, tendido de cable, etc) y durante la etapa de abandono del sitio (limpieza del sitio, retiro de personal, maquinaria y equipo, realización de obras de
restauración de suelos, etc;)
II.2.4 Etapa de construcción
El proyecto consiste en la construcción de la “Línea de Distribución 34.5 kV
Rancho Las Margaritas”, con la finalidad de satisfacer la demanda de energía
eléctrica de sus habitantes, este proyecto se alimentará de la línea troncal que se abastece de la Subestación Vicente Guerrero.
El rancho Las Margaritas consta de 21 casas habitación; este se encuentra localizado al sur del estado de Durango en el municipio de Súchil, Dgo.
Descripción de las actividades a realizar en la etapa de construcción.
1. Ubicación de postería y estructuras H. Consiste en ubicar en el campo el lugar preciso en donde se instalará cada poste o estructura tipo H, considerando el perfil del terreno,
la longitud de los tramos entre puntos de inflexión y la localización de estos últimos. 2. Excavación e instalación de postería. Es una perforación que se hace en el suelo, que sirve para soportar el peso de la postería o estructuras y darle estabilidad a la misma.
Consiste en la instalación de los postes y estructuras en sitios determinados de acuerdo al plano de ubicación.
3. Vestido de estructuras. Consiste en barrenar los postes para realizar el montaje de los herrajes y colocar los aisladores.
4. Tensado y tendido del cable. Es el tensado y tendido definitivo del cable de guarda y conductor, su tensión correcta para dejarlo en forma funcional al igual que todos sus accesorios necesarios.
5.- Colocación de cableado subterráneo. La red de distribución secundaria será subterránea, en banco de ductos de PAD de 51 mm de diámetro mínimo, los cuales llegarán a los registros. La trayectoria de los circuitos será a lo largo de las aceras. La profundidad mínima del banco de ductos será de 60 cm, en todos los registros se dejara un excedente de cable de una longitud igual al perímetro de los mismos. Los cables se
identificarán en cada registro y en el equipo de acuerdo a normas y nomenclaturas proporcionadas por la zona Durango.
1. Centrales generadoras.
No aplica.
2. Transformación de energía eléctrica. A. Subestaciones Eléctricas:
a) Número de transformadores y relación de transformación, b) Número de
fases y capacidad, c) Número de alimentadores, d) Características del
cuarto de control, e) Características de diseño de la barda perimetral y f) Sistema de tierras.
Red de distribución de media tensión aérea.
Características en sistemas aéreos.
El suministro en media tensión será en 13200 volts en sistema de 3 fases 4 hilos, el punto de inicio de la red eléctrica esta marcado en el plano de media tensión como
estructura No. O. La red de distribución alimentará 1 transformador monofásico de 15 kVA y 1 transformador trifásico de 30 kVA.
La red de distribución de media tensión será de tipo aéreo, y se utilizara sistema trifásico con un troncal en sistema radial. La caída máxima de tensión no excederá del 1% en condiciones normales de operación en 13.2 kv, el conductor que se utilizará será cable de aluminio ACSR cal 1/0 AWG para las fases y cal 2 AWG para el neutro.
Las características y capacidades de los transformadores de distribución son las siguientes:
Transformadores Tipo distribución monofásicos con voltaje de operación en alta tensión
de 13.2 kV y en baja tensión de 120/240 volts, con derivaciones de 2.5 % cada uno, 2 arriba y 2 abajo del voltaje nominal.
1 1 15 kVA monofásico 30 kva trifásico 35
