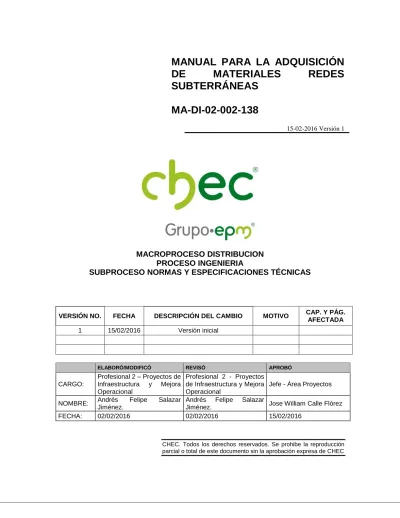

MA-DI-02-002-138
15-02-2016 Versión 1
MACROPROCESO DISTRIBUCION PROCESO INGENIERIA
SUBPROCESO NORMAS Y ESPECIFICACIONES TÉCNICAS
CHEC. Todos los derechos reservados. Se prohibe la reproducción parcial o total de este documento sin la aprobación expresa de CHEC VERSIÓN NO. FECHA DESCRIPCIÓN DEL CAMBIO MOTIVO CAP. Y PÁG.
AFECTADA
1 15/02/2016 Versión inicial
ELABORÓ/MODIFICÓ REVISÓ APROBÓ
CARGO: Profesional 2 – Proyectos de Infraestructura y Mejora Operacional Profesional 2 - Proyectos de Infraestructura y Mejora Operacional
Jefe - Área Proyectos NOMBRE: Andrés Felipe Salazar
Jiménez.
Andrés Felipe Salazar
Jiménez. Jose William Calle Flórez
2
TABLA DE CONTENIDO
1. OBJETO ... 3
2. ALCANCE ... 3
3. DEFINICIONES ... 3
4. DESARROLLO DEL MANUAL ... 3
4.1. CONDICIONES GENERALES ... 3
4.2. CONDICIONES DE SERVICIO ... 4
4.3. NORMAS ... 4
4.4. CARACTERÍSTICAS GENERALES ... 5
4.4.1. Parámetros Ambientales ... 5
4.4.2. Parámetros Eléctricos del Sistema ... 6
4.5. MATERIALES PARA REDES SUBTERRÁNEAS ... 6
4.5.1. MATERIALES PARA REDES SUBTERRÁNEAS MEDIA TENSIÓN ... 6
4.5.1.1. Abrazadera puesta a tierra ... 6
4.5.1.2. Buje inserto para codo 200 amp 15 kv operación con carga ... 7
4.5.1.3. Codo premoldeado CU. 2 AWG. 200 AMP. 15 KV. (Operación bajo carga) . 9 4.5.1.4. Empalme contractil frio 2-4/0 15 kv. ... 10
4.5.1.5. Empalmes Premoldeados 2 AWG. 200 AMP.15 KV. Recto desconectable macho-hembra ... 11
4.5.1.6. Empalme premoldeado 4/0 AWG. 600 Amp. Doble TE con accesorios ... 12
4.5.1.7. Interface reductora para TEE 600A. – 200A. ... 13
4.5.1.8. Barraje 4 vías escualizable 600 Amp. 15 kV. ... 14
4.5.1.9. Tapón protector aislado barraje 15 KV. ... 15
4.5.1.10. Terminal pre-moldeado exterior 2-4/0 AWG. 15 kV. ... 17
4.5.1.11. Cinta aislante de Vinilo TEMFLEX TM 1500 ... 17
4.5.2. MATERIALES PARA REDES SUBTERRÁNEAS BAJA TENSIÓN ... 17
4.5.2.1. Conector vastago bimetalico. 2 AWG, 2/0 AWG, 4/0 AWG ... 17
4.5.2.2. Conector bimetálico borna terminal 600 Amp. ... 18
4.5.2.3. Juego para sellado de ductos ... 19
4.5.2.4. Barraje pre-moldeado 500 Amp. 600 V. ... 19
4.5.2.5. Cinta aislante scotch super 33+ (19 mm, 20 m) ... 20
4.5.3. ENSAYOS ... 21
1.1.1.1. Ensayos Tipo ... 21
1.1.1.2. Ensayos de rutina ... 21
1.1.1.3. Ensayo de recepción. ... 21
1.1.1.4. Aceptación de los materiales ... 21
1.1.2. DOCUMENTACIÓN TÉCNICA A SUMINISTRAR POR LOS OFERENTES ... 22
1.1.3. ENTREGA DE LOS MATERIALES... 22
1.1.4. EMPAQUE Y PROTECCIÓN ... 22
1.1.5. ACCESO DE CHEC S.A. E.S.P. A LAS OFICINAS DEL CONTRATISTA ... 23
1.1.6. CARACTERÍSTICAS TÉCNICAS GARANTIZADAS ... 23
2. DOCUMENTOS DE REFERENCIA ... 24
3
1. OBJETO
Este manual establece las características y requerimientos detallados para el suministro de materiales para redes subterráneas de baja y media tensión, a ser utilizados en las redes y subestaciones pertenecientes al sistema de transmisión regional de la Central Hidroeléctrica de Caldas. S.A E.S.P.
2. ALCANCE
Este manual establece las características técnicas generales de fabricación, cumplimiento de estándares, requisitos funcionales que deben satisfacer los materiales para redes subterráneas.
Igualmente el (los) oferente (s) deberá(n) entregar los manuales de instalación, fichas técnicas, certificados y protocolos de cada uno de los materiales. Si le aplica, los materiales deben contar con el certificado de calidad de producto bajo norma técnica y RETIE
3. DEFINICIONES
ICONTEC Instituto Colombiano de Normas Técnicas.
IEC International Electrotechnical Commission
ISO International Organization for Standardization
ANSI American National Standards Institute
CSA Canadian Standards Association.
UL Underwriter's Laboratories, Inc.
ASTM American Society for Testing and Materials.
NEMA National Electrical Manufacturers Association.
VDE Verlag Deutscher Elektricitats.
4. DESARROLLO DEL MANUAL 4.1. CONDICIONES GENERALES
Esta parte del manual corresponde a las especificaciones técnicas que contienen los requisitos para el diseño, fabricación, pruebas en fábrica, suministro y entrega que deben satisfacer los materiales para redes subterráneas de baja y media tensión, a ser utilizados en las redes y subestaciones pertenecientes al sistema de transmisión regional de la Central Hidroeléctrica de Caldas. S.A E.S.P.
4
4.2. CONDICIONES DE SERVICIO
Los materiales serán para servicio continuo y su uso será en redes de distribución subterránea y transiciones de redes aéreas a subterráneas de media tensión y baja tensión según su aplicabilidad, debe ser apto para uso en el sistema de distribución y regional de la CHEC (multiaterrizado).
Igualmente debe tenerse en cuenta que los materiales también podrían ser usados en subestaciones de energía de clientes y de CHEC. Las cuales están sobre un sistema de distribución de energía trifásico 4 hilos y directamente aterrizado.
4.3. NORMAS
Los equipos deberán tener presente e indicarse el cumplimiento respecto de las siguientes normas (cuando se requiera), de las cuales algunas son obligatorias donde así se indique en estos términos de referencia y las demás son referentes en el ámbito de las medidas eléctricas y de la calidad de la energía. - ANSI-IEEE 386. - IEEE 404 - IEEE 48 - NTC 3232 - Norma VDE0278 - ANSIC119.1
Las normas citadas en la presente especificación (o cualquier otra que llegare a ser aceptada por la Empresa) se refieren a su última revisión. Cuando se usen Normas diferentes a las señaladas la CHEC podrá solicitar copia al fabricante y este deberá proveerla.
Para los aspectos no establecidos en las normas indicadas, se deben utilizar las normas aplicables IEC, ANSI, IEEE, NEMA, UL, AISI (American Aron and Steel Institute), ASME, AWS (American Welding Society), SSPC (Structural Steel Painting Council) y ASTM.
De acuerdo con los diseños de los fabricantes pueden emplearse otras normas internacionalmente reconocidas o de exigencias superiores a las aquí señaladas, siempre y cuando se ajusten a los solicitado en estos términos de referencia.
5
En este caso se deberá enviar con la propuesta una copia en español o inglés de las normas utilizadas. Igualmente el fabricante realizará un cuadro o resumen de equivalencia de la norma que pretende usar. Estas normas son complementarías entre sí.
Para cualquier detalle no mencionado en las normas anteriores, el fabricante deberá cumplir con sus propias normas internas, previa consulta a CHEC. En caso de pedido al proveedor deberá suministrar una copia de estas normas.
4.4. CARACTERÍSTICAS GENERALES
4.4.1. Parámetros Ambientales
Los equipos registro y monitoreo medida serán diseñados para funcionar a la Intemperie bajo las siguientes condiciones ambientales máximas, mínimas y para los diferentes sitios de instalación y trabajo, rango en el cual los equipos deben ser diseñados permitiendo su completa íntercambiabilidad.
a. Altura sobre el nivel del mar (m) 180 – 3000 b. Temperatura (°C)
Máxima anual 40
Mínima anual -5
Promedio anual 20
c. Humedad relativa (%)
Máxima promedio mensual 99.6
d. Ambiente Tropical Corrosivo
e. Nivel de Contaminación Ligero-Medio f. Nivel ceraúnico *
Máxima 170
Mínima anual 80
Promedio anual 100
6
Densidad de descargas a Tierra (DDT)
Para los departamentos de Caldas y Risaralda, en la CHEC no se tiene una medición permanente que permita determinar el DDT para las distintas zonas, sin embargo para el área de Samaná considerada como la zona más critica, se tiene un valor DDT aproximado de 32 Rayos /Km2-año, el cual es dado por
similitud con regiones igualmente tormentosas del país.
No obstante lo anterior, el Contratista deberá verificar el nivel de DDT y demás datos que considere necesarios, los cuales se pueden consultar en el IDEAM o en las empresas que manejan la red colombiana de medición y localización de descargas eléctricas atmosféricas RECMA.
4.4.2. Parámetros Eléctricos del Sistema
Los materiales serán para servicio continuo y su uso será en redes de distribución subterránea y transiciones de redes aéreas a subterráneas de media tensión y baja tensión según su aplicabilidad, debe ser apto para uso en el sistema de distribución y regional de la CHEC (multiaterrizado).
Igualmente debe tenerse en cuenta que los materiales también podrían ser usados en subestaciones de energía de clientes y de CHEC. Las cuales están sobre un sistema de distribución de energía trifásico 4 hilos y directamente aterrizado.
4.5. MATERIALES PARA REDES SUBTERRÁNEAS
4.5.1. MATERIALES PARA REDES SUBTERRÁNEAS MEDIA TENSIÓN 4.5.1.1. Abrazadera puesta a tierra
La abrazadera de puesta a tierra debe estar diseñada para permitir el blindaje y la conexión a tierra de empalmes en línea realizados sobre cables de media tensión apantallados con cinta corrugada para trabajos pesados y con cinta convencional.
La abrazadera deberá proporcionar la continuidad de la pantalla de los cables de media tensión.
La abrazadera debe ser apta para instalación en conductores dentro de los rangos entre 2-500 (AWG kcmil) para cable de 15Kv-100%
7
ítem Características Unid Requerido Ofrecido Folio
1 Fabricante y Marca Indicar 2 Referencia ofrecida Indicar 3 País de fabricación Indicar
Normas y Certificados
4 Certificado Retie Si le aplica 5 Certificado de conformidad de
producto bajo norma técnica
Si le aplica
6 Certificado ISO del Fabricante Obligatorio 7 Otras Normas aplicables (IEC,
IEEE, ANSI, etc)
Indicar
Datos Técnicos
8 Tensión de uso kV 15
9 Rango de Calibre - 2-500 (AWG kcmil) 11 Tipo de cable cable de
15Kv-100% 13 Material de la abrazadera Indicar 12 Ficha técnica de la referencia
ofertada Obligatorio 14 Soporte de montaje escualizable SI 15 Protocolos de pruebas de fábrica o laboratorio certificado que posea
Indicar
4.5.1.2. Buje inserto para codo 200 amp 15 kv operación con carga
El buje inserto para sistemas desconectables bajo carga de 15 kV 200 Amperios está diseñado para cumplir la misma función que cualquiera de las
8
vías de los barrajes de 15 kV 200 Amperios. Usando el buje inserto es más fácil la instalación o reemplazo en el terreno. Es usado en transformadores, switch y otras instalaciones donde se requiera desconectar los circuitos para mantenimiento.
Debe cumplir con los requerimientos de la Norma ANSI/IEEE 386, tanto en sus parámetros eléctricos como dimensionales, lo que permite acoplarse a los codos desconectable bajo carga de 200 Amperios 15 kV.
La cinta aislante de caucho scoth TM 130 será utilizada para aislamiento eléctrico primario en baja y alta tensión hasta 69 KV la cual debe permitir el sello contra humedad en conexiones eléctricas.
La cinta aislante debe poseer una alta conductividad térmica y ser retardante al fuego. Ésta a su vez debe permitir una elongación del 1000% sin verse afectado las propiedades físicas y eléctricas del mismo. Dimensiones: 19 mm x 9.1 m
En todo caso el material debe suministrarse con los accesorios y aditamentos necesarios para su correcta instalación
ítem Características Unid Requerido Ofrecido Folio
9
2 Referencia ofrecida Indicar 3 País de fabricación Indicar
Normas y Certificados
4 Certificado Retie Si le aplica 5 Certificado de conformidad de
producto bajo norma técnica
Si le aplica
6 Certificado ISO del Fabricante Obligatorio 7 Otras Normas aplicables (IEC, IEEE,
ANSI, etc) ANSI/IEEE 386 Datos Técnicos 8 Tensión de uso kV 15 9 Capacidad de corriente A 200 11 Material del sistema de conexión Cobre
Material aislante del buje EPDM 12 Ficha técnica de la referencia
ofertada
Obligatorio
15 Protocolos de pruebas de fábrica o laboratorio certificado que posea
Indicar
4.5.1.3. Codo premoldeado CU. 2 AWG. 200 AMP. 15 KV. (Operación bajo carga)
Elemento completamente apantallado con sistema de conexión aislado para la instalación de cables subterráneos, transformadores, cajas de maniobra o barrajes equipados con bujes desconectables bajo carga. Aislamiento al 133%.
Cumple los requerimientos de la Norma ANSI/IEEE 386. Dentro de los accesorios que debe tener están: conector bimetálico, electrodo de cobre estañado que posee en el extremo un elemento que permite la extinción del arco eléctrico, sistema para conexión a tierra.
En todo caso el material debe suministrarse con los accesorios y aditamentos necesarios para su correcta instalación
ítem Características Unid Requerido Ofrecido Folio
1 Fabricante y Marca Indicar 2 Referencia ofrecida Indicar 3 País de fabricación Indicar
Normas y Certificados
4 Certificado Retie Si le aplica 5 Certificado de conformidad de
producto bajo norma técnica
10
6 Certificado ISO del Fabricante Obligatorio 7 Otras Normas aplicables (IEC, IEEE,
ANSI, etc) ANSI/IEEE 386 Datos Técnicos 8 Tensión de uso kV 15 9 Capacidad de corriente A 200
Calibre salida (2-1/0-2/0-4/0) AWG 2 11 Material del sistema de conexión Cobre
Material del contacte del codo EPDM 12 Ficha técnica de la referencia
ofertada
Obligatorio
12 Ficha técnica de la referencia ofertada
Obligatorio
15 Protocolos de pruebas de fábrica o laboratorio certificado que posea
Indicar
4.5.1.4. Empalme contractil frio 2-4/0 15 kv.
Este elemento debe proveer gran flexibilidad, fácil instalación y buen desempeño sobre un alto rango de temperaturas de operación. Debe estar provisto de tres capas, una interna de alta constante dieléctrica K que protege la conexión y controla los esfuerzos eléctricos, una segunda que posee una gran capacidad de aislamiento y una tercera o externa semiconductora que sirve de pantalla. Aislamiento al 133%.
11
4.5.1.5. Empalmes Premoldeados 2 AWG. 200 AMP.15 KV. Recto desconectable macho-hembra
Los empalmes pre moldeados deben cumplir con las siguientes características:
El empalme así como sus componentes, deberá cumplir con los requisitos y ensayos especificados en la norma IEEE 404 para 15 kV. Las características de los empalmes premoldeados guardarán
compatibilidad con los cables a empalmar
Los empalmes premoldeados deben soportar los esfuerzos mecánicos y térmicos a que son sometidos los cables en servicio normal y en condiciones de cortocircuito.
12
El aislamiento del empalme pre moldeado debe ser resistente al ozono y la humedad, además debe ser compatible con el material aislante del cable.
Los empalmes premoldeados deben proveer un total aislamiento y sello contra la humedad y cualquier otro tipo de contaminación del medio 32 ambiente. Además, deben venir provistos de todos los accesorios, aditivos y utensilios necesarios para su correcta instalación.
Los empalmes premoldeados deben proveer un total aislamiento y sello contra la humedad y cualquier otro tipo de contaminación del medio ambiente. Además, deben venir provistos de todos los accesorios, aditivos y utensilios necesarios para su correcta instalación.
Debe contener todos los accesorios necesarios de montaje. Uso: Subterráneo, instalación en cámara
Aislamiento al 133%
4.5.1.6. Empalme premoldeado 4/0 AWG. 600 Amp. Doble TE con accesorios
Además de los anteriores requisitos, los empalmes premoldeados 4/0 AWG 600 Amp. Dobte T, serán usados para empalmar cables con las siguientes características técnicas generales:
o Tipo: Cable de Cobre Aislado tipo XLPE, 15 KV, Monopolar, Compactado
o Uso: Subterráneo.
o Tensión Nominal de Aislamiento: 15 KV. o Calibre: 4/0 AWG
o Diámetro sobre aislamiento: 0.957 pulgadas o Diámetro sobre aislamiento: 0.743 pulgadas o Conductor: Cable de cobre suave compactado
13
o Material del Aislamiento: Polietileno Reticulado (XLPE). o Nivel de Aislamiento: 133%.
o Material Blindaje Conductor (Semiconductora Interna): Polietileno Semiconductor reticulado.
o Material Blindaje Aislamiento (Semiconductora Externa): Polietileno Semiconductor reticulado, removible para instalación. o Blindaje Metálico (Pantalla): Cinta de Cobre Aplicada sobre el
blindaje del aislamiento de forma Helicoidal y Traslapada.
o Material de la Cubierta (Chaqueta): Poli cloruro de Vinilo (PVC), retardante a la llama.
4.5.1.7. Interface reductora para TEE 600A. – 200A.
14
Sistemas modular 600A norma IEEE 386
4.5.1.8. Barraje 4 vías escualizable 600 Amp. 15 kV.
Barrajes desconectable usados en conexiones de cajas de inspección de redes subterráneas y otras instalaciones donde se requiere seccionalizar, establecer anillos y empalmes, facilitando el mantenimiento y cambio de elementos en los circuitos.
Características:
De dos, tres o cuatro vías cada una recubierta con caucho aislante EPDM, proporcionando un apantallamiento completo.
15
Base de cobre de alta pureza que une las vías y garantiza una buena conductividad.
Cuenta con un soporte de montaje de acero escualizable para instalar con el ángulo o inclinación deseada.
Punto de conexión en el soporte para el sistema de puesta tierra.
ítem Características Unid Requerido Ofrecido Folio
1 Fabricante y Marca Indicar 2 Referencia ofrecida Indicar 3 País de fabricación Indicar
Normas y Certificados
4 Certificado Retie Si le aplica 5 Certificado de conformidad de
producto bajo norma técnica
SI
6 Certificado ISO del Fabricante Obligatorio 7 Otras Normas aplicables (IEC, IEEE,
ANSI, etc) ANSI/IEEE 386 Datos Técnicos 8 Tensión de uso kV 15 9 Capacidad de corriente (200 A – 600 A) A 600
10 Numero de vías (2, 3, 4 vías) - 4 Vías 11 Material de la base Cobre 13 Material del soporte de montaje Acero
Material aislante del cuerpo del barraje y capa semiconductora
EPDM
14 Soporte de montaje escualizable SI 12 Ficha técnica de la referencia
ofertada
Obligatorio
15 Protocolos de pruebas de fábrica o laboratorio certificado que posea
Indicar
4.5.1.9. Tapón protector aislado barraje 15 KV.
Accesorio diseñado para aislar eléctricamente y sellar los bujes o vías de los barrajes, Desconectable bajo carga de 15 kV
Construida en:
- Capa interna en caucho aislante EPDM.
- Capa superficial de caucho semiconductor EPDM
- Construida bajo norma ANSI/IEEE 386 “Sistemas de conectores desconectable aislados”
16
- Su uso puede ser permanente o temporal.
- Su uso o instalación no debe de requerir de herramientas especiales.
Sus capacidades pueden ser para barrajes de: - 600A – 15 kV
- 200A – 15 kV
ítem Características Unid Requerido Ofrecido Folio
1 Fabricante y Marca Indicar 2 Referencia ofrecida Indicar 3 País de fabricación Indicar
Normas y Certificados
4 Certificado Retie Si le aplica 5 Certificado de conformidad de
producto bajo norma técnica
Si le aplica
6 Certificado ISO del Fabricante Obligatorio 7 Otras Normas aplicables (IEC, IEEE,
ANSI, etc)
ANSI/IEEE 386
Datos Técnicos
8 Tensión de uso kV 15 9 Capacidad de corriente según la
capacidad del barraje (600 – 200) A 200 11 Material del sistema de conexión Cobre
Material aislante del tapon EPDM 12 Ficha técnica de la referencia
ofertada
Obligatorio
15 Protocolos de pruebas de fábrica o laboratorio certificado que posea
17
4.5.1.10. Terminal pre-moldeado exterior 2-4/0 AWG. 15 kV.
Nivel de aislamiento: 133%
4.5.1.11. Cinta aislante de Vinilo TEMFLEX TM 1500
La cinta aislante temflex scotch 1500 debe ser diseñada para aislante de uso general que pueda ser aplicada en condiciones no muy exigentes y como identificación de cables. La cinta debe trabajar en una temperatura máxima de 60ºC.
En el proceso de contratación se piden 64 unidades, los cuales deben distribuirse en los colores: amarillo, azul, rojo y verde. Dimensiones: 18 mm x 20 m.
4.5.2. MATERIALES PARA REDES SUBTERRÁNEAS BAJA TENSIÓN 4.5.2.1. Conector vastago bimetalico. 2 AWG, 2/0 AWG, 4/0 AWG
El conector tipo vástago se utilizara para conectar acometidas exteriores de Media Tensión, el cual permitir sellar dicha conexión contra la humedad. El conector debe ser en cobre y poseer cuerpo de compresión bimetálico.
18
4.5.2.2. Conector bimetálico borna terminal 600 Amp.
Para las conexiones AL-AL, AL - Cu, el material del conector será de aleación de aluminio o aleación de cobre estañado, es decir el material del conector bimetálico debe ser para uso indiferente de aluminio ó cobre.
Para las conexiones Cu - Cu, el conector será de cobre electrolítico extruido o trefilado de acuerdo a ASTM-B-124 con pureza mínima del 99,5%-99,9% y deberán tener una capa de estaño para prevenir la corrosión. Las superficies deben ser lisas y uniformes, sin rebabas, salientes puntiagudas y aristas cortantes.
De cualquier manera las aleaciones utilizadas deben ser lo suficientemente estudiadas y garantizadas por cada fabricante, asegurándose que son aptas para la conexión eléctrica de acuerdo con las norma ASTM.
19
Este conector será usado para conectar cables monopolares en las redes de distribución de la CHEC a diferentes equipos y podrá usarse además a barrajes de tableros o interruptores de caja moldeada.
Estos conectores serán usados en media y baja tensión para conexiones mono metálicas (Al-Al, Cu-Cu) como bimetálicos (Aluminio-Cobre)
Descripción Calibre Normalizado
Conector tipo borna/ conector de compresión tipo pala
8, 6, 4, 2, 1/0, 2/0, 4/0 AWG. 250, 268, 300, 350, 500 KCMIL,
Tabla 1. Conectores tipo borna /compresión tipo pala.
4.5.2.3. Juego para sellado de ductos
El sellante para ductos debe evitar la entrada de lodo, agua, gas, roedores y demás elementos a los que pueda quedar sometido un ducto que se encuentra ocupado con cables eléctricos o de fibra óptica.
El sellante debe componerse de cuatro bolsas de resina expandible de poliuretano, cuatro tubos plásticos de 30 cm, 4.5 metros de fibra y 1.8 metros de espuma poliuretano, adicionalmente con el instructivo de aplicación.
4.5.2.4. Barraje pre-moldeado 500 Amp. 600 V.
Barraje de distribución hermético para redes de distribución subterráneas hasta 600 V y corrientes máximas de 500 Amp, para alimentación de usuarios residenciales, comerciales, circuitos de alumbrado publico.
Debe permitir la conexión de conductores de cobre o aluminio, es decir bimetálica (Al-Al, Al-Cu, Cu-Cu)
Su configuración puede ser para 4, 5, 6 y 8 puertos o salidas.
El material no debe ofrecer toxicidad, resistente a los rayos UV, rigido y resistente al impacto.
20
ítem Características Unid Requerido Ofrecido Folio
1 Fabricante y Marca Indicar 2 Referencia ofrecida Indicar 3 País de fabricación Indicar
Normas y Certificados
4 Certificado Retie Si le aplica 5 Certificado de conformidad de
producto bajo norma técnica
Si le aplica
6 Certificado ISO del Fabricante Obligatorio 7 Otras Normas aplicables (IEC,
IEEE, ANSI, etc.)
ANSI C 119.1 y 119.4. ASTM G53-8 ISO 4892/3 ASTM G 21 UL 94 Datos Técnicos 8 Tensión de uso V 600 9 Capacidad de corriente A 500 10 Rangos de calibres AWG/kc
mil
12-350
Temperatura máxima nominal de operación
°C 90
11 Número de salidas o puertos (2, 5, 6, 8)
Salidas 6
12 Material del barraje Indicar 13 Debe permitir la conexión de
diferentes materiales (Al – Cu) SI 14 Material del soporte de montaje Indicar 15 Material aislante del cuerpo del
barraje
16 Ficha técnica de la referencia ofertada
Obligatorio
17 Material del sellante Indicar 18 Protocolos de pruebas de fábrica o
laboratorio certificado que posea
Indicar
4.5.2.5. Cinta aislante scotch super 33+ (19 mm, 20 m)
La cinta eléctrica semiconductora es una cinta autosoldable, semiconductora de goma (Etileno Propileno) de textura suave. La cinta eléctrica semiconductora debe permitir una alta elongación que le permite conformarse
21
en superficie de geometría irregular y tener un comportamiento estable en temperaturas elevadas (-18 ºC a 105 ºC).
4.5.3. ENSAYOS
Todos los materiales deben ser sometidos a una serie de pruebas destinadas a verificar si garantizan una seguridad de funcionamiento suficiente y calidad de los materiales.
1.1.1.1. Ensayos Tipo
Los oferentes deberán presentar los ensayos de tipo que posean para los materiales objeto de esta solicitud de ofertas, en los posible éstos deberán someterse a los ensayos habituales del fabricante (ensayos de rutina) y estar de acuerdo en lo que aplique a las recomendaciones.
Cuando el fabricante aplique otras pruebas deberá enviar los protocolos que posea y hacer llegar copia de la norma respectiva a la CHEC.
1.1.1.2. Ensayos de rutina
Los oferentes deberán presentar los ensayos de rutina que posean para los materiales, en los posible éstos deberán someterse a los ensayos habituales del fabricante (ensayos de rutina) y estar de acuerdo en lo que aplique a las recomendaciones contenidas en la norma que les aplique y en las condiciones establecidas en las mismas. Con cada material entregado se deberán presentar los ensayos de rutina asociados.
1.1.1.3. Ensayo de recepción.
Sobre los equipos entregados se realizarán las siguientes pruebas de recepción:
Verificación visual de los materiales.: Verificación visual del cumplimiento de las características generales exigidas y garantizadas en la oferta
1.1.1.4. Aceptación de los materiales
Si los materiales han pasado satisfactoriamente los ensayos indicados anteriormente, serán aceptados, en caso contrario serán rechazados.
22
1.1.2. DOCUMENTACIÓN TÉCNICA A SUMINISTRAR POR LOS
OFERENTES
Para su debido análisis será imprescindible que las ofertas incluyan la siguiente documentación:
Cuadro Características Técnicas Garantizadas
La columna “Características Garantizadas” con todos y cada uno de los conceptos que figuran en las planillas para cada uno de los materiales, descritos anteriormente en el numeral 4.5.1 y 4.5.1.11, reiterando o mejorando lo solicitado.
Para cada alternativa, el oferente confeccionará una plantilla completa.
Protocolo de ensayos tipo
Efectuados de acuerdo a la norma que le aplique.
Planos a escala con detalles de los equipos y las dimensiones indicadas en unidades métricas.
Ficha característica y/o Brochure de los materiales ofertados y que correspondan con la marca y referencia ofrecida.
1.1.3. ENTREGA DE LOS MATERIALES
Los materiales serán entregados en perfecto estado, tanto empaque como materiales. para lo cual se coordinara con la interventoría, la fecha, hora y lugar o podrá realizarse en los almacenes de CHEC S.A. E.S.P si así lo acepta la interventoría.
1.1.4. EMPAQUE Y PROTECCIÓN
El empaque debe ser adecuado para proteger los materiales contra los daños que se puedan presentar durante el transporte, manejo y almacenamiento. En caso de que ocurran daños durante el transporte, el Contratista deberá remplazar los materiales afectados todo bajo su costo.
Todos los paquetes se deberán marcar en forma legible y apropiada en lo posible con la siguiente información:
23
- Nombre del fabricante
- Nombre de la empresa compradora - Número del contrato
- Descripción y número del equipo - Número total de unidades de empaque
1.1.5. ACCESO DE CHEC S.A. E.S.P. A LAS OFICINAS DEL CONTRATISTA
CHEC S.A. E.S.P. o su representante tendrán en todo momento libre acceso a las instalaciones del Contratista y a las de sus asociados o subcontratistas, con el objeto de inspeccionar el estado de los trabajos en pro del cumplimiento del objeto del contrato, a fin de realizar precisiones o recomendaciones y verificar el cumplimiento del desarrollo lógico de los trabajos propuesto por el Contratista. El Contratista se obliga a otorgar todas las facilidades necesarias para que el personal de CHEC S.A. E.S.P. o del Interventor pueda efectuar tales inspecciones.
1.1.6. CARACTERÍSTICAS TÉCNICAS GARANTIZADAS
En esta sección el oferente deberá diligenciar las características técnicas requeridas en esta solicitud de ofertas.
El oferente garantizará las características técnicas de los materiales que está ofreciendo y referenciará el número de catálogo o anexo y las páginas donde la CHEC pueda corroborar dicha información, so pena de rechazo de su oferta (subsanable)
Cuando en estas especificaciones se haga referencia a certificados y protocolos para certificar el desempeño respecto de una norma o clase del equipo ofertado, el mismo deberá indicar claramente el equipo o equipos certificados o familia de equipos a los que aplica la certificación. Cuando el fabricante indique que una certificación es extensiva a varios equipos deberá venir respaldada por comunicación del laboratorio que expide el certificado. Todos los campos de la tabla de características técnicas deben diligenciarse, incluso los marcados como “indicar” en sus unidades y características mínimas exigidas.
Es obligatorio referenciar el folio donde se encuentra y soporta la información consignada.
24
En lo en lo referente a los requerimientos de las características técnicas el oferente deberá informar las desviaciones. Las desviaciones o excepciones técnicas no significan condicionamientos para la adjudicación del contrato bajo las condiciones previstas en estas especificaciones, y por lo tanto CHEC se reserva el derecho de aceptarlas.
La CHEC estará en libertad de aceptar o no las desviaciones o excepciones, que se aparten del objetivo y funcionalidad buscada, y por lo tanto el oferente aceptará que su oferta sea eliminada en caso de que la CHEC no acepte las desviaciones. 2. DOCUMENTOS DE REFERENCIA ‒ ANSI ‒ IEEE 386. ‒ IEEE 404 ‒ IEEE 48 ‒ NTC 3232 ‒ Norma VDE0278 ‒ ANSIC119.1 ‒ CSA. ‒ UL. 3. ANEXOS No Aplica
