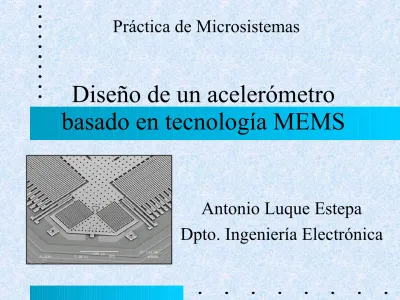

Diseño de un acelerómetro basado en tecnología MEMS

(1)

Diseño de un acelerómetro

basado en tecnología MEMS

Antonio Luque Estepa

Dpto. Ingeniería Electrónica Práctica de Microsistemas

(2)

Contenido

1. Introducción

2. Modelo del acelerómetro 3. Especificaciones

4. Documentación a entregar 5. Datos disponibles

6. Ejemplo de proceso 7. Más información

(3)

Introducción

• Diseño de un acelerómetro capacitivo • Proceso de diseño completo:

– Cálculo de dimensiones y parámetros – Proceso de fabricación

– Dibujo de máscaras

(4)

Funcionamiento general

• La aceleración provoca un movimiento en el sensor

• El movimiento provoca un cambio en la capacidad de dos condensadores

• El circuito hace que cambie la tensión de salida

(5)

Contenido

1. Introducción

(6)

(7)

Modelo matemático

Aceleración del marco de referencia (sistema no inercial) equivale a una fuerza sobre la masa en el marco fijo

(8)

Función de transferencia

(9)

Función de transferencia

Frecuencia natural

(10)

Sensores capacitivos

Vamos a medir el desplazamiento mediante un cambio en la capacidad.

(11)

Estructura del acelerómetro

Combinación de varios sensores capacitivos. Estructura en “peine”

(12)

Deformación de una viga

Con E módulo de Young (propiedad del material), W

ancho, H espesor, y L longitud total.

Viga apoyada en los extremos, con fuerza aplicada en el centro

¡OJO! En el acelerómetro hay dos vigas que sostienen a la

(13)

Contenido

1. Introducción

(14)

Especificaciones

Sensibilidad

Fondo de escala (rango). Limitado por el margen de movimiento de los electrodos

(15)

Criterios de diseño

• Optimización

– Económica – En espacio

– De las características

• Cualquier decisión de diseño debe justificarse

• Siempre cumpliendo las especificaciones mínimas

(16)

Contenido

1. Introducción

(17)

Documentación a entregar

• Breve memoria del proceso de diseño • Proceso de fabricación, con el formato

especificado

• Dibujos de las máscaras, con marcas de alineación (marcas de referencia)

• Prespuestos para 1, 1000 y 1000000 uds. • Hoja de características: dimensiones,

sensibilidad, rango, frecuencia de resonancia y ancho de banda.

(18)

Datos disponibles

• Lista de materiales que se pueden usar

• Propiedades de los materiales: densidad, módulo de Young, resistividad, tensión de rotura

• Lista de procesos, con costes • Tasas de grabado

(19)

Contenido

1. Introducción

(20)

Ejemplo de flujo de proceso

•Pasos previos

•Deposiciones aislante y capa de sacrificio •Fotolitografía apoyos •Apertura apoyos •Deposición cantilever •Fotolitografía cantilever •Formación cantilever •Liberación de la estructura •Pruebas y medidas Viga suspendida

(21)

(22)

1. Pasos previos

• Elección del tipo de sustrato

– Parámetros: espesor, resistencia mecánica, resistividad, diámetro,...

• Limpieza previa del sustrato

Silicio <100>, SSP, 380 um, 100mm

(23)

2. Deposición SiN

• Espesor necesario • Método de deposición • _⇒ Tiempo de deposición • Deposición siempre sobre todo el sustrato (ambos lados)

(24)

2. Deposición BPSG

• Espesor necesario

• Método de deposición • _⇒ Tiempo de

deposición

(25)

3. Deposición fotorresina

• Tipo de fotorresina (positiva/negativa) • Espesor y modelo suelen estar normalizados S1818, 1.8 um

(26)

3. Exposición UV

• Máscara fabricada

previamente, acorde al tipo de resina

• El tiempo suele ser estándar

• ¡Atención a la polaridad de la máscara!

18 s, máscara con fondo opaco

(27)

3. Revelado

• Proceso totalmente estándar, no hay

(28)

4. Grabado BPSG

• Profundidad deseada • Selectividad respecto a otros materiales afectados • Tipo de ataque (iso/aniso, húmedo/seco) • _⇒Tiempo BHF (húmedo), 3 min

(29)

4. Eliminación fotorresina

• Proceso estándar, sin apenas parámetros que definir

(30)

5. Deposición Al

• Espesor necesario • Método de deposición • _⇒ Tiempo de deposición • Deposición siempre en toda la superficie del sustrato

Evaporador efecto Joule, 0.5 um, 100 min

(31)

6. Fotolitografía

• Mismos pasos que en la fotolitografía anterior

• Tipo de fotorresina y polaridad de la máscara

Máscara con fondo transparente

(32)

7. Grabado Al

• Profundidad deseada • Selectividad respecto a otros materiales afectados • Tipo de ataque (iso/aniso, húmedo/seco) • _⇒Tiempo Al etch (húmedo), 45 s

(33)

8. Grabado BPSG

• Profundidad deseada • Selectividad respecto a otros materiales afectados • Tipo de ataque (iso/aniso, húmedo/seco) • _⇒Tiempo • Peligro en el secado BHF (húmedo), 3 min

(34)

9. Pruebas y medidas

• Verificación óptica • Imágenes SEM • Medidas de resistividad, espesores, frecuencias,... • Pruebas de comportamiento

(35)

Otros procesos posibles

• Contactos eléctricos desde el cantilever. Se puede hacer cambiando las máscaras

• Acceso eléctrico al

sustrato. Hay que añadir pasos al proceso

(36)

(37)

Contenido

1. Introducción

(38)

(39)

(40)

(41)

(42)

(43)

Más información

• Plazo de entrega

– Lunes 6 de junio de 2005

• Enunciado y presentación en

(44)

Más información

• Profesor de prácticas: Antonio Luque Estepa

[email protected]

(45)

Bibliografía

• Marc J. Madou, Fundamentals of Microfabrication, CRC Press, 1997 • N. Yazdi et al., “Micromachined

inertial sensors”, Proc. IEEE, vol. 86, pp. 1640-1659, 1998

• Stephen D. Senturia, Microsystem design, Kluwer Academic, 2001
