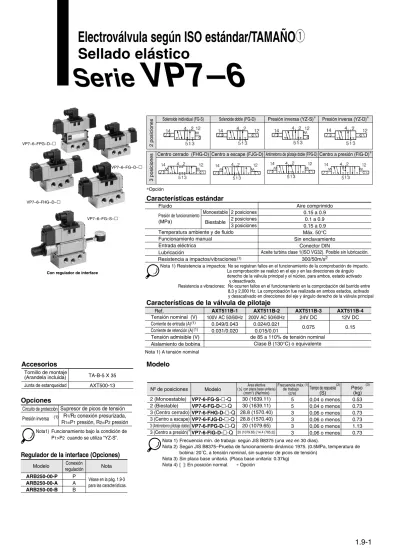

Electroválvula según ISO estándar/tamañoq Sellado elástico Serie VP7 6

2 posiciones

Solenoide inidividual (FG-S) Solenoide doble (FG-D) Presión inversa (YZ-S)∗ Presión inversa (YZ-D)∗

3 posiciones

Centro cerrado (FHG-D) Centro a escape (FJG-D) Antirretorno de pilotaje doble (FPG-D) Centro a presión (FIG-D)∗

∗Opción VP7–6–FHG–D–

VP7–6–FG–D– VP7–6–FPG–D–

Características estándar

Con regulador de interface

Características de la válvula de pilotaje

Opciones

Regulador de la interface (Opciones)

Accesorios

Modelo

Fluido

Temperatura ambiente y de fluido Presión de funcionamiento

(MPa) 0.1 a 0.9

0.15 a 0.9 Aire comprimido

Máx. 50°C

Funcionamiento manual Sin enclavamiento

Entrada eléctrica Conector DIN

Lubricación Aceite turbina clase 1(ISO VG32). Posible sin lubricación. Resistencia a impactos/vibraciones 300/50m/s2 Monoestable Biestable 2 posiciones 2 posiciones 3 posiciones 0.15 a 0.9 (1)

Nota 1) Resistencia a impactos: No se registran fallos en el funcionamiento de la comprobación de impacto. La comprobación se realizó en el eje y en las direcciones de ángulo derecho de la válvula principal y el núcleo, para ambos, estado activado

y desactivado.

Resistencia a vibraciones: No ocurren fallos en el funcionamiento en la comprobación del barrido entre 8,3 y 2,000 Hz. La comprobación fue realizada en ambos estados, acitvado y desacativado en direcciones del eje y ángulo derecho de la válvula principal y núcleo. (Valor inicial).

Ref.

Tensión nominal (V) Corriente de entrada (A) Corriente de retención (A) Tensión admisible (V) AXT511B-1 AXT511B-2 100V AC 50/60Hz 200V AC 50/60Hz 0.049/0.043 0.024/0.021 0.031/0.020 0.015/0.01 AXT511B-3 AXT511B-4 24V DC 12V DC 0.075 0.15 de 85 a 110% de tensión nominal

Aislamiento de bobina Clase B (130°C) o equivalente

Nota 1) A tensión nominal (1)

(1)

Tornillo de montaje

(Arandela incluida) TA-B-5 X 35 AXT500-13 Junta de estanqueidad

Circuito de protección Supresor de picos de tensión R1/R2 conexión presurizada, R1=P1 presión, R2=P2 presión Presión inversa (1)

Nota1) Funcionamiento bajo la condición de P1>P2 cuando se utiliza “YZ-S”.

Modelo ARB250-00-P ARB250-00-A ARB250-00-B Conexión regulación Véase en la pág. 1.9-3 para las características.

Nota P A B Nº de posiciones 2 (Monoestable) 2 (Biestable) 3 (Centro cerrado) 3 (Centro a escape) 3 (Antirretorno pilotaje doble) 3 (Centro a presión)∗ Modelo VP7-6-FG-S--Q VP7-6-FG-D--Q VP7-6-FHG-D--Q VP7-6-FJG-D--Q VP7-6-FPG-D--Q VP7-6-FIG-D--Q Área efectiva ( con placa base unitaria)

(mm2_{) (Nl/min)} 1 4 30 (1639.11) 30 (1639.11) 28.8 (1570.40) 28.8 (1570.40) 20 (1079.65) 20 (1079.65) [14.4 (785.2)] Frecuencia máx. de trabajo 5 5 3 3 3 3 Tiempo de respuesta (S) Peso (kg) 0,04 o menos 0,04 o menos 0,06 o menos 0,06 o menos 0,06 o menos 0,06 o menos 0.53 0.73 0.73 0.73 1.13 0.73 (2) (1) (3) Nota 1) Nota 2) Nota 3) Nota 4)

Frecuencia mín. de trabajo: según JIS B8375 (una vez en 30 días).

Según JIS B8375–Prueba de funcionamiento dinámico 1975. (0.5MPa, temperatura de bobina: 20˚C, a tensión nominal, sin supresor de picos de tensión)

Sin placa base unitaria. (Placa base unitaria: 0.37kg) [ ]: En posición normal. ∗ Opción

(c/s) VP7–6–FG–S–

Serie

VP7–6

Electroválvula según ISO estándar/TAMAÑO

q

VP7–6–FPG–D–

Cilindro Presión alimentación Carga cilindro

Factor de carga ø50 ø80 51% 28% 25 11 72 39 36 25kg 25 35 35 0.2MPa 5 2 5 16 ø50-450st_ø80-450st

VP7–6

Características del separador antirretorno de pilotaje doble

Hace posible paradas

interme-dias de larga duración.

Al colocar un separador antirretorno

de pilotaje doble, se puede mantener

al cilindro en una posición de carrera

media por un largo período de tiempo

sin verse afectado por fugas de aire

entre correderas de las válvulas.

Características de la presión de trabajo de la válvulal antirretorno

Velocidad del cilindro y error de posición de parada

Precaución

Asegúrese de que no se produzca ninguna fuga en el conducto que va desde la válvula al cilindro o desde los racores en la válvula antirretorno de pilotaje doble de 3 posiciones. Compruébelo con disolvente como puede ser un detergente neutro. Se deben revisar las posibles fugas en los sellados. En el caso de producirse fugas, el émbolo podría no pararse en una posición media y moverse inmediátamente después de desactivar la válvula. Referencia Electroválvula aplicable VV71-FPG VP7-6-FJG-D (Centro a escape) R1 R2 Fugas cm3_/min(ANR) R1_R2 R1 50 o menos 50 o menos 0 R2 P P Solenoide activada en un lado Solenoide desactivado en ambos lados A B

Circuito de retención a media carrera

con válvula antirretorno de pilotaje doble

Nota:

Las placas base unitarias y los bloques han cambiado de color, de un platino a un blanco como el color estándar. Las válvulas se man-tienen de color platino.

VP7–6

Precauciones

Precaución

Los solenoides se conectan a la terminal del pin macho en el bloque de terminal del conector DIN. Conecte cada bloque de termi-nal con su componente del conector.

Forma de pedido

Con Led indicador Características

Terminal 1 2 3 Lado A Lado B COM Tierra Tanto COM + como COM– es aplicable.

Cable aplicable

Área seccional efectiva del cable: 0.5 a 1.5mm2

ø ext. del cable.: ø6.8 a ø10

Terminal tipo enganche

Como se muestra a continuación;

Par de apriete adecuado del conector Rosca de fijación del conector 0.5 a 0.6 Nm Rosca del terminal 0.5 a 0.6Nm

Conexión regulación Electroválvula aplicable Modelo ARB250 VP7-6 B 1.0MPa (1) 0.1 a 0.83MPa (2) 5 a 60°(3) 1/8 0.55 16 16 A 15 16 P 13 11 25 18 Presión máx. de trabajo

Fije el rango de presión Temperatura ambiente y de fluido Manómetro de conexión Peso (kg)

Área efectiva de alimentación (mm2₎ S a P1=0.7MPa, P2=0.5MPa

P–A P–B A–EA B–EB Área efectiva de escape (mm2) S a P2=0.5MPa Nota 1) Nota 2) Nota 3) Nota 4) Nota 5)

Presión de trabajo máxima de la electroválvula: 0.9MPa Fije dentro del rango de presión de trabajo de la electroválvula.

Electroválvula : Máx. 50 ˚C

El área efectiva mostrada en la tabla inferior es el valor sintetizado con dos posiciones (monoestable.)

Regulador de interface: Presurice solo desde

la conexión P de la base excepto cuando se utiliza con una válvula de contrapresión.

Utilice el modelo ARB210 o ARB310

para combinar una válvula de centro a presión y la reducción de presión de la conexión A y B de un regulador de interface.

Utilice el modelo ARB210 o ARB310

para combinar la válvula de presión inversa y un regulador de la interface. No puede ser utilizada la reducción de la presión de la conexión P.

Para utilizar una válvula antirretorno de pilotaje

doble y un regulador de interface, utilice un bloque o una plca base unitaria y apile en el siguiente orden: interface antirretorno de pilotaje doble,un regulador de interface y la válvula.

Cuando se combina una válvula de centros

cerrados con la reducción de presión de conexión A y B de un regulador de interface, no puede ser utilizado para paradas intermedias del cilindro porque se pueden producir fugas desde la conexión de alivio del regulador.

Conector DIN (Cableado)

LED indicador/Supresor de picos de tensión

Características especificador de la interface

VP7

6

FG S

1

FG YZ∗ FHG FJG FPG FIG∗ ∗ Opción S D Individual Doble 1 2 3 4 9 100V AC, 50/60Hz 200V AC, 50/60Hz 24V DC 12V DC Otros (250V o menos ) –– N Z Ninguno Con LED indicador Con LED indicador y supresor de picos de tensión

–– _–– 0 Con conector Sin conector A02 A03 B02 B03

Sin placa base unitaria Lateral∗ Lateral Inferior∗ Inferior 1 4 3 8 1 4 3 8 3 8 ∗ Conexión R:

Configuración Solenoide Tensión Opcional

Tamaño de conexión

de la placa base unitaria Conector

E

Q

Contacte con SMC en caso de otras tensiones diferentes(9) Order

Made

Código del país de origen

E Europa N Norteamérica -Código Japón, Asia Australia País F -G(PF) Rc(PT) T N NPTF NPT Rosca Clase protección clase I (Marca: )

Antirretorno de pilotaje doble: VP7-6-FPG-D--Q Centro cerrado: VP7-6-FHG-D--Q Centro a escape: VP7-6-FJG-D--Q Centro a presión: VP7-6-FlG-D--Q Biestable: VP7-6-FG-D--Q Monoestable: VP7-6-FG-S--Q

VP7–6

Construcción

(Centro cerrado)

Componentes

_Repuestos

Nº Designación Junta de estanqueidad Válvula de pilotaje Placa base unitaria

Ref. AXT500-13 AXT511B- VS7-1- Material NBR Aluminio fundido i o !0 Nº Designación Placa adaptadora Tamaño Corredera clapet Material Aluminio fundido Aluminio fundido Aluminio/NBR q w e

Sin placa base unitaria

VP7–6

Monoestable: VP7-6-FG-S-Q Biestable: VP7-6-FG-D-Q Centro cerrado: VP7-6-FHG-D-Q Centro a escape: VP7-6-FJG-D-Q Centro a presión: VP7-6-FlG-D-Q

VP7–6

Con placa base unitaria

Monoestable: VP7-6-FG-S-Q Biestable: VP7-6-FG-D-Q

Centro cerrado: VP7-6-FHG-D-Q Centro de escape: VP7-6-FJG-D-Q Centro a presión: VP7-6-FlG-D-Q

VP7–6

Con regulador de interface

Placa base unitaria: Serie VS7–1

Características

Electroválvula aplicable Tamaño placa base unitaria

Conexionado∗ Conexionado lateral,

Tamaño 1 ISO Tamaño 1 ISO 0.37kg Peso 1 4 3 8 Conexionado inferior, 1 4 3 8

Dimensiones

VS7 1

A02 A03 B02 B03 Lateral∗1 4 Lateral 3 8 Inferior∗1 4 Inferior 3 8 3 8 ∗Conexión R: Conexionado y tamaño de conexión

A02

– –

E

Código del país de origen

E Europa N Norteamérica -Código Japón, Asia Australia País F -G(PF) Rc(PT) T N NPTF NPT Rosca

Forma de pedido

ARB250-00-

Todas las conexiones R: 3/8

*

Modelo EVS7-1-A03 EVS7-1-B02 EVS7-1-A02 EVS7-1-B03 Conexionado Lateral Inferior Lateral Inferior Tamaño conexión P, A, B R1, R2 1 4 3 8 1 4 3 8 3 8 3 8

Serie

VP7–6

Bloque

Características

Escape común

La alimentación de aire y el escape a cada vál-vula se realiza con las conexiones P y R que atraviesan los bloques conectados. Este es es el patrón más común entre los usuarios.

Tamaño del bloque Electroválvula aplicable Estación

Conexionado

Placa ciega

Conexión P, R1, R2

Conexión A, B Enchufes rápidos ø6, ø8, ø10 de 1 a 10 estaciones∗

Serie tamaño 1 ISO Tamaño 1 ISO

W71-P-(02: 03: C10:ø10) Enchufes rápidos ø12 VV71-R-(02: 03: C12:ø12)

∗Estaciones incluida unidad de control. (Unidad de control: equivalente a 2 estaciones.)

Placa de bloqueo (Para varias alimentaciones de presión) Espaciador ESC. individual

Espaciador ALIM. individual

AXT502-14 AXT502-9A 1 4,3 8 1 4, 1 4, 3 8 1 4, 3 8, 3 8,

El bloque de la serie VV71 ofrece una gran variedad de funcionamientos y métodos de conexión. El

mod-elo más adecua según propósito de funcionamiento se puede encontrar en la gama del producto.

Múltiples niveles en la alimentación de presión

Se suministran a un solo bloque dos o mas niveles de presión.

 _{Coloque una placa de bloqueo (“AXT502–14”)entre las}

estaciones con diferentes niveles de presión. Si se sum-insitran dos niveles diferentes de presión P, colóquelo de derecha/izquierda en el bloque. Si es “>2”,utilice un separador de ALIM.

(“VV71–P–”).

Conexionado inferior/1/4, 3/8(conexión A/B)

En el caso de que la conexión por el lateral resulte un impedi-mento para la visión o en el caso que no haya suficiente espacio, la conexión A/B puede ser conectada en la parte inferior del bloque.

Terminal de bornes de contrapresión de escape principal

 Si el número de estaciones que funcionan simultáneamente

es grande podría causar un problema con la contrapresión del escape principal. El montaje de una placa de bloqueo de contrapresión (“AXT503–37A”) hace posible prevenir la influencia de la contrapresión del escape principal.

Escape individual

 Descarga el aire individualmente con el

separador de escape individual (“VV71–R–”) en el bloque.

Alimentación individual

 Suminsitra presión P individualmente con

un separador de alimentación individual (“VV71–P–”) en el bloque.

Nota:

Las placas base unitarias y los bloques han cambiado de color, de un platino a un blanco como el estándar. Las válvulas se mantienen de color platino.

AXT502-9A (para bloque) AXT502-18A

(Para placa intermedia de válvula de soplado de aire) MP2 (para controlador/ Regulador del filtro) MP3 (para presostato) AXT502-17A VAW-A

(placa intermedia/Filtro con grifo de purga automática/Regulador) VAW-M(placa intermedia/ filtro grifo de purga manual /regulador)

IS3100-02 (2-M5 X 12) Placa ciega

Placa intermedia de la válvula de soplado de aire

Controlador

Presostato

Separador para presión inversa Separador para R1/R2/Individual ESC. Control de velocidad de la interface Placa intermedia para cilindro de cierre Con regulador de interface Alivio Bloque a prueba de contrapresión de ESC. principal Silenciador para ESC. de pilotaje Interface de la válvula de descarga de la presión residual Separador ALIM. individual con válvula de descarga de presión residual Separador antirretorno de pilotaje doble con válvula de descarga de preisón residual

AXT502-21A-1 ( ) 3 8 VV71-R2-03 AXT503-23A AXT502-26A AXT503-37A AN110-01 VV71-R-AB VV71-PR- ARB250-00-P (regulación de conexión ARB250-00-P) A (regulación conexión A) B (regulación conexión B) 02: 03: 1 43 8 VV71-FPGR

VV71 5 02R

02D

1 1 estación 1010 estaciones∗ 02R 03R 02L 03L 02Y 03Y C6R C8R C10R C6L C8L C10L ∗ (derecha)1 4 (derecha)3 8 (izquierda)1 4 (izquierda)3 8 (inferior) 1 4 (inferior)3 8 Instantánea ø6 (derecha) Instantánea ø8 (derecha) Instantánea ø10 (derecha) Instantánea ø6 (izquierda) Instantánea ø8 (izquierda) Instantánea ø10 (izquierda) Combinado Para la combinación, ponga una marca “∗”e indique las características del conexionado por separado. Nota) A AP M MP F G C E Ninguno

Filtro con purga automática, regulador, válvula de descarga Filtro con purga automática, regulador,

presostato, válvula de descarga Filtro con purga automática, regulador, válvula de descarga

Filtro con purga manual, regulador, presostato, válvula de descarga Filtro con purga automática, regulador,

(placa ciega de válvula de descarga) Filtro con purga manual, regulador de presión (placa ciega de válvula de descarga) Válvula de descarga (filtro, placa ciega del regulador)

Válvula de descarga 02D 02U 02B 03D 03U 03B C12D C12U C12B ∗ (inferior)1 4 (superior)1 4 (ambos lados)1 4 (inferior)3 8 (superior)3 8 (ambos lados)3 8 Instantánea ø12 (inferior) Instantánea ø12 (superior) Instantánea ø12 (ambos lados)

Combinado 1 2 3 4 9

Sin válvula de soplado de aire 100V AC, 50/60Hz 200V AC, 50/60Hz 24V DC 12V DC Otros (250V o menos )

Estaciones Unidad de control

Conexionado de P/R1/R2

conexión Tensión de la bobina de válvula de descarga Conductos de la

conexión A/B

Para la combinación, ponga “∗” e indique las características del conexionado por separado. Nota)

∗Las estaciones incluyen un controlador equivalente a dos estaciones. —

E

Q

Clase protección clase I (Marca: ) Código del país

de origen E Europa N Norteamérica -Código Japón, Asia Australia País Consulte con SMC para voltajes diferentes. (9)

Order Made

VP7–6

Forma de pedido (Bloque)

Opciones

Circuito interno

Unidad del control del bloque

Se puede simplificar el conexionado, si se instala un equipamiento de control como es el caso de filtros de aire, reguladores, válvulas de descarga y similares en el bloque como una sóla unidad.

Unidades de control

Símbolo para el pedido Equipamiento de control

Filtro de aire con purga automática Filtro de aire con purga automática Regulador de presión Válvula de descarga Presostato Placa ciega (válvula de descarga) Placa ciega (filtro, regulador) A AP M MP F G C E Nº de bloque necesarios para el montaje 2 2 2 2 2 2 2 1

Características unidades de control

Filtro de aire (con purga automática/con purga manual) Regulador de presión

Filtración Presión de salida (presión secundaria) Presostato Rango de la regulación de presión Estructura de contacto Corriente

Válvula de soplado de aire (sólo monoestable) Rango de presión de trabajo

5µm 0,05 a 0,85MPa 0.1 a 0.7MPa 1ab (carga inducida) 125V AC 3A, 250V AC 2A 0.15 a 0.9MPa Nota:

Véase en la pág. 1.9-23 los detalles del despiece del bloque.

VP7–6

Bloque

ESC. común Conexionado inferior Lado U Lado R Lado L Lado L 2 150 162 1 107 119 L L1 L2 3 193 205 4 236 248 5 279 291 6 322 334 7 365 377 8 408 420 9 451 463 10 494 506 n n: Estación Ecuación L1=43n+64, L2=43n+76 Lado D

VP7–6

Bloque

Controlador

Control de velocidad de la interface

2 150 297 L L1 L2 3 193 340 4 236 383 5 279 426 6 322 469 7 365 512 8 408 555 9 451 598 10 494 641 Ecuación L1=43n+64 L2=43n+211 n n: Estación L: Tamaño

Serie

VP7–8

Características estándar

Electroválvula según norma ISO estándar/TAMAÑO

w

Sellado elástico

Con regulador de interface

2 posiciones

Solenoide inidividual (FG-S) Solenoide doble (FG-D) Presión inversa∗ (YZ-S) Presión inversa∗ (YZ-D)

3 posiciones

Centro cerrado (FHG-D) Centro a escape (FJG-D) Antirretorno de pilotaje doble (FPG-D) Centro a presión∗ (FIG-D)

∗Opción Fluido

Temperatura ambiente y de fluido Presión de funcionamiento

(MPa) 0.1 a 0.9

0.15 a 0.9 Aire comprimido

Máx. 50°C

Funcionamiento manual Sin enclavamiento

Entrada eléctrica Conector DIN

Lubricación Aceite de turbina clase 1 (ISOVG32), posibilidad de trabajar sin lubricación.

Resistencia vibración/impactos 300/50m/s2 Monoestable Biestable 2 posiciones 2 posiciones 3 posiciones 0.15 a 0.9 (1)

Nota 1) Resistencia a impactos: supera prueba de impacto paralela y normal al eje. La prueba fue llevada a cabo en dirección al eje y en ángulo recto a la válvula principal y al

cuerpo, tanto en el estado activado como desactivado.

Resistencia vibraciones: no ocurren fallos en el funcionamiento en la comprobación del barrido

eléctrico entre 8,3 y 2000Hz. La comprobación fue realizada an ambos

estados, activado y desactivado en direcciones del eje y ángulo derecho

de la válvula principal y núcleo. (Valor inicial)

Características válvulas de pilotaje

Opción

Accesorios

Modelo

Ref.

Tensión nominal (V) Corriente de entrada (A) Corriente de retención (A) Tensión admisible (V) AXT511C-1 AXT511C-2 100V AC 50/60Hz 200V AC 50/60Hz 0.049/0.043 0.024/0.021 0.031/0.020 0.015/0.01 AXT511C-3 AXT511C-4 24V DC 12V DC 0.075 0.15 de 85 a 110% de tensión nominal

Aislamiento de bobina Clase B (130°C) o equivalente

Nota 1) A tensión nominal. (1) (1) Nº de posiciones 2(monoestable) 2(biestable) 3(centro cerrado ) 3(centro a escape) 3(Antir. pilotaje doble) 3(centro a presión)∗ Modelo VP7-8-FG-S- VP7-8-FG-D- VP7-8-FHG-D- VP7-8-FJG-D- VP7-8-FPG-D- VP7-8-FIG-D- Área efectiva ( con placa base unitaria)

(mm2)(Nl/min) 3 8 65 (3533.40) 65 (3533.40) 57.6 (3140.80) 57.6 (3140.80) 40 (2159.30) 57 (3111.36) [30.6 (1668.,55)] Frecuencia máx. de trabajo (c/s) 5 5 3 3 3 3 Tiempo de respuesta (S) Peso (kg) 0,05 o menos 0,05 o menos 0,07 o menos 0,07 o menos 0,07 o menos 0,07 o menos 0.92 1.12 1.12 1.12 1.52 1.12 (2) (1) (3) Nota 1) Nota 2)

Frecuencia mín. de trabajo Según JIS B8375 (una vez en 30 días).

Según JIS B8375-prueba de funcionamiento dinámico 1975.(0.5MPa, temperatura de bobina:

Tornillo de montaje

(arandela) TA-B-6 X 45 AXT510-13 Junta de estanqueidad

Circuito de protección Supresor de picos de tensión R1/R2 conexión presurizada, R1=P1 presión, R2=P2 presurización Presión inversa (1)

Nota 1) Funcionameinto bajo la condición de P1>P2 cuando se pone en

VP7–8–FPG–D–

Cilindro Presión de

alimentación del cilindroCarga Factor de carga ø50 ø80 51% 28% 25 11 72 39 36 25kg 25 35 35 0.2MPa 0.5 0.2 0.5 16 ø50-450st ø80-450st

VP7–8

Características del separado antirretorno de pilotaje doble

Precuación

Asegúrese de que no se produzca ninguna fuga en el conducto que va desde la válvula al cilindro o desde los racores en la válvula antirretorno de pilotaje doble de 3 posiciones. Compruébelo con disolvente como puede ser un detergente neutro. Se deben revisar las posibles fugas en los sellados. En el caso de producirse fugas, el émbolo podría no pararse en una posición media y moverse inmediátamente después de desactivar la válvula. Referencia Electroválvula aplicable VV72-FPG VP7-8-FJG-D (centro a escape) R1 R2 Fugas cm3_{/min (ANR)} R1_R2 R1 50 o menos 50 o menos 0 R2 P P Solenoide activado en un lado Solenoied desactivado en ambos lados A B

Las válvulas antirretorno funcionan correcta-mente siempre que la presión en el lado del cilindro sea el doble de la presión del lado P.

Circuito de retención a media carrera

con válvula antirretorno de pilotaje doble

Hace posible paradas

interme-dias de larga duración.

Al colocar un separador de antirretorno

doble de pilotaje, se puede mantener

al cilindro en una posición de carrera

media por un largo periodo de tiempo

sin verse afectado por fugas de aire

entre correderas de las válvulas.

Características de la presión de trabajo de la válvula antirretorno Velocidad del cilindro y Error posición de parada

Nota:

Las placas base unitarias y los bloques han cambiado de color, de un platino a un blanco como el color estándar. Las válvulas se man-tienen de color platino.

VP7

8

FG S

1

FG YZ∗ FHG FJG FPG FIG∗ ∗ Opción S D Monoestable Biestable 1 2 3 4 9 100V AC, 50/60Hz 200V AC, 50/60Hz 24V DC 12V DC Otros (250 o menos) –– N Z Ninguno LED indicador LED indicador y supresor de picos de tensión –– –– 0 Con conector Sin conector A03 A04 B03 B04

Sin placa base unitaria Lateral Lateral Inferior Inferior 3 8 1 2 3 8 1 2

Configuración Electroválvula Tensión Opcional Tamaño de conexión de la placa base unitaria Conector

A06 Lateral3 4 B06 Inferior3 4

E

Q

F -G(PF) Rc(PT) T N NPTF NPT Rosca

Código del país de origen

E Europa N Norteamérica -Código Japón, Asia Australia País

Contacte con SMC en caso de otras tensiones diferentes (9)

Order Made Clase protección clase I (Marca: )

Precauciones

Precaución

 Los solenoides se conectan a la terminal

del pin macho en el terminal de bornes del conector DIN. Conecte cada terminal de bornes con su componente del conector.

Conector DIN (Cableado)

Con Led indicador

LED indicador/Supresor de picos de tensión

Características técnicas

Características especificador de la interface

Tanto COM+ como COM– es aplicable.

Cable aplicable

Área seccional efectiva del cable: 0.5 a 1.5mm2

ø ext. del cable.: ø6.8 a ø10

Terminal tipo gancho aplicable

Terminal 1 2 3 Lado A Lado B COM Tierra Conexión regulación Electroválvula aplicable Modelo ARB350 VP7-8 B 1.0MPa (1) 0.1 a 0.83MPa (2) 5 a 60° (3) 1/8 0.83 31 34 A 40 31 P 27 27 60 53 Presión máx. de trabajo

Fije el rango de presión Temperatura ambiente y de fluido Manómetro de conexión Peso (kg)

Área efectiva de alimentación (mm2₎ S a P1=0.7MPa, P2=0.5MPa PPAB

AEA BEB Área efectiva de escape (mm2₎ S a P2=0.5MPa Nota 1) Nota 2) Nota 3) Nota 4) Nota 5)

Presión máx. de trabajo de la electroválvula: 0.9MPa Fije dentro del rango de presión de trabajo de la electroválvula. Electroválvula: máx. 50 ˚C

El área efectiva mostrada en la tabla inferior es el valor sintetiza-do con el tipo de 2 posiciones (monoestable) .

Regulador de la interface: Presurice sólo desde la conexión P

de la base excepto cuando se utilice con un valor de presión in-versa.

Utilice el modelo ARB210 o ARB310

para combinar una válvula de centro a presión y la reducción de la preisón de la

conexión A y B del regulador de la interface.

Utilice el modelo ARB210 o ARB310 para

combinar una válvula de presión inversa y un

regulador de interface. No se puede utilizar la presión de la

co-Como se muestra a continuación

Léase detenidamente las instrucciones antes de su uso. Véase en las págs. 0-33 a 0-36 las normas de seguridad y las precauciones generales.

VP7–8

VP7–8

Construcción

(Centro cerrado)

Repuestos

Monoestable: VP7-8-FG-S--Q

Antirretorno de pilotaje doble: VP7-8-FPG-D--Q Biestable: VP7-8-FG-D--Q Centro cerrado: VP7-8-FHG-D-D--Q Centro a escape: VP7-8-FJG-D--Q Centro a presión: VP7-8-FlG-D--Q Nº Designación Junta de estanqueidad Válvula de pilotaje Placa base unitaria Separador antirretorno pilotaje doble Ref. AXT510-13 AXT511C- VS7-2- VV71-FPG Material NBR Aluminio y u i o

Componentes

Nº Designación Aluminio fundido Aluminio, NBR, etc. Material Aluminio fundido Placa adaptadora Tamaño Conjunto corredera Aluminio fundido Culata Acero inoxidable Muelle q w e r t

VP7–8

Sin placa base unitaria

Biestable: VP7-8-FG-D-Q Centro cerrado: VP7-8-FHG-D-Q Centro a escape: VP7-8-FJG-D-Q Centro a presión: VP7-8-FlG-D-Q

Antirretorno de pilotaje doble: VP7-8-FPG-D-Q Monoestable: VP7-8-FG-S-Q

Monoestable: VP7-8-FG-S-Q

VP7–8

Con placa base unitaria

Biestable: VP7-8-FG-D-Q Centro cerrado: VP7-8-FHG-D-Q Centro a escape: VP7-8-FJG-D-Q Centro a presión: VP7-8-FlG-D-Q

VP7–8

Con regulador de interface

ARB350-00-

Placa base unitaria:

Serie VS7–2

Características

Dimensiones

Forma de pedido

Regulación conexión P Regulación conexión A Regulación conexión B

Electroválvula aplicable Tamaño placa base unitaria

Conexionado Conexionado lateral:

Tamaño 2 ISO Tamaño 2 ISO 0.68 ( , ) 1.29 ( ) Peso 3 8 1 2 3 4 Conexionado inferior: 3 8 1 2 3 4 3 8 1 2 3 4

VS7 2

A03 A04 A06 B03 Lateral3 8 Lateral 1 2 Lateral 3 4 Inferior 3 8 B04 Inferior 1 2 B06 Inferior 3 4 Conexionado y tamaño de conexión

A03

–

–

E

Código del país de origen

Rc (PT)

F G (PF)

N NPT

T NPTF

Características

Escape común

La alimentación de aire y el escape a cada válvula se realiza con las conexiones P y R que atraviesan los bloques conectados. Esto es el patrón más común entre los usuarios.

Bloque de contrapresión de escape principal

 _{Si el número de estaciones que funcionan simultáneamente}

es grande podría causar un problema con la contrapresión del escape principal. El montaje de una placa de bloqueo de contrapresión(“AXT503–37A”) hace posible prevenir la influencia de la contrapresión del escape principal.

Escape individual

 Descarga el aire individualmente con el

separador de escape individual (“VV71–R–”) en el bloque.

Alimentación individual

 _{Suminsitra presión P individualmente con}

un separador de alimentación individual (“VV71–P–”) en el terminal de bornes.

Tamaño del bloque Electroválvula aplicable Estaciones Conexionado Placa ciega P/R1/R2 conexión Conexión A/B de 1 a 10 estaciones Serie tamaño 2 ISO

Tamaño 2 ISO

VV72-P- (03: , 04: ) Placa de bloqueo (Para múltiples alimentaciones de presión)

Espaciador ESC. individual Espaciador ALIM. individual

AXT512-14-1A (para conexión P) AXT512-14-2A (para conexión R1/R2)

AXT512-9A 3 8 1 2 1 2 3 8 3 4 1 2 VV72-R- (03: , 04: )3 8 1 2 Tipo V

Se pueden combinar válvulas de diferentes tamaños.

(Placa intermedia: VV72–V–1)

Múltiples niveles en la alimentación de presión

Se suministran a un solo bloque dos o mas nive-les de presión.

 _{Coloque una placa de bloqueo (“AXT502–}

14”)entre las estaciones con diferentes niveles de presión. Si se suminsitran dos niveles diferentes de presión P, colóquelo de derecha/izquierda en el bloque. Si es “>2”,utilice un separador de ALIM.

(“VV71–P–”).

Conexionado inferior (1/2, 3/8 )

En el caso de que la conexión por el lateral resulte un impedimento para la visión o en el caso que no haya suficiente espacio, la conexión A/B puede ser conectada en la parte inferior del bloque.

Bloque

Serie

VP7–8

El bloque de la serie VV71 ofrece una gran variedad de funcionamientos y métodos de conexión.

El modelo más adecua según propósito de funcionamiento se puede encontrar en la gama del producto.

Nota:

Las placas base unitarias y los bloques han cambiado de color, de un platino a un blanco como color estándar. Las válvulas se man-tienen de color platino.

VP7–8

Forma de pedido

Opciones

VV72

1 1 estación 10 10 estaciones 03R 04R 03L 04L 03Y 04Y ∗ (derecha)_{3 8} (derecha)1 2 (izquierda)3 8 (izquierda)1 2 (inferior)3 8 (inferior)1 2 Combinado Si se desea combinar conexionaldos, indique “∗” las características del por separado.

04D 04U 04B 06D 06U 06B (inferior)1 2 (superior) 1 2 (ambos lados) 1 2 (inferior)3 4 (superior) 3 4 (ambos lados) 3 4 1 2 3 4 9 Sin válvula de descarga 100V AC 50/60Hz 200V AC 50/60Hz 24V DC 12V DC Otros (250V o menos )

Estaciones Conexión A/B Válvula de soplado de aire P/R1/R2 conexionado Tensión nominal de la bobina de la válvula de descarga

E Ninguno Con válvula de descarga

5 03R

04D

∗

Q

E

Código del país de origen del pedido

E Europa N Norteamérica -Código Japón, Asia Australia País Nota:

Para los detalles del despiece del bloque, véase la pág.

1.9-24. Clase protección

clase I (Marca: ) Consulte con SMC en el caso de otras tensiones diferentes (9). Order Made Placa ciega AXT512-9A AXT512-18A AXT512-17A Placa intermedia de la válvula de descarga

Con regulador de interface

Separador para presión inversa Espaciador para R1/R2

ESC. individual

Control de velocidad de la interface Placa de bloqueo de contrapresión de ESC. principal Silenciador para ESC. de pilotaje ARB350-00-AXT512-19A-1( ) AXT512-19A-2( ) VV72-R2-04 AXT510-32A AXT512-25A AN110-01

Alivio P(regulación P)A(regulación A) B(regulación B) 3 8 1 2 para placa intermedia de válvula de descarga

ESC. común

VP7–8

Bloque

2 176 192 1 120 136 L L1 L2 3 232 248 4 288 304 5 344 360 6 400 416 7 456 472 8 512 528 9 568 584 10 624 640 Ecuación n: Estación L1=56n+64 L2=56n+80 202 146 L1 Tamaño 258 314 370 426 482 538 594 650 n: Estación L1=56n+90 L2=56n+106 218 162 L2 274 330 386 442 498 554 610 666 n 1 2 3 4 Tamaño en : 3/4

VP7–8

Bloque

Tipo V

Control de velocidad de interface

Tamño en : 3/4 Regulador de interface Conexionado inferior 2 176 192 1 120 136 L L1 L2 3 232 248 4 288 304 5 344 360 6 400 416 7 456 472 8 512 528 9 568 584 10 624 640 Ecuación "n" Estación L1=56n+64 L2=56n+80 202 146 L1 Tamaño 258 314 370 426 482 538 594 650 n: Estación L1=56n+90 L2=56n+106 218 162 L2 274 330 386 442 498 554 610 666 n 1 2 3 4

Placa final lado D Tirantes Conjunto terminal del bloque Placa final lado D

AXT502

<Conjunto placa final>

Conexión P, R

A

02 03 C12 1/4 3/8 ø12. Enchufes rápidos L R Lado L Lado R Posición de la placa final L R Lado L Lado R Posición de la conexión del cilindro

AXT502

<Terminal del bloque>

Tamaño conexión del cilindro

1A

02 03 C6 Nota 1) 1/4 3/8 Enchufes rápidos ø6 A B Lateral Inferior Características del cableado

AXT502

<Ref. del tornillo de tensión>

Nº de estaciones

34

2 3 10 Para 2 estaciones Para 3 estaciones Para 10 estaciones

<Recambios del bloque>

Ref. AXT502-19 AXT502-20 AXT502-22-2 AXT502-31 M4 X 8 Cant. 4 2 1 1 2 Material NBR NBR SPCC NBR SWRH3 Designación Junta tórica Junta tórica Placa Junta de estanqueidad Tornillo de cabeza avellanada

Despiece del bloque VP7-6

…

…

Nota) Estos tirantes son piezas sólidas para cada estación.

∗ El conjunto de bloque incluye los tirantes para una sóla estaciónadicional.

E

Código del país de origen

E Europa N Norteamérica -Código Japón, Asia Australia País

E

Código del país de origen -Código Japón, Asia Australia País

VP7–6

Placa final lado D Conjunto del bloque Placa final lado U

AXT512

< Conjunto placa final >

Conexión P, R

A

04 06 C12 1/2 3/4 ø12. Enchufes rápidos L R Lado L Lado R Posición de la placa final L R Lado L Lado R Posición de la conexión del cilindro

AXT512

<Terminal del bloque>

Tamaño conexión del cilindro

1A

03 04 3/8 1/2 A B Lateral Inferior Características del cableado

<Repuestos de bloque>

Despiece del bloque VP7-8

E

Código del país de origen

E Europa N Norteamérica -Code Japón, Asia Australia País

E

Código del país de origen

E Europa N Norteamérica -Código Japón, Asia Australia País

VP7–8
