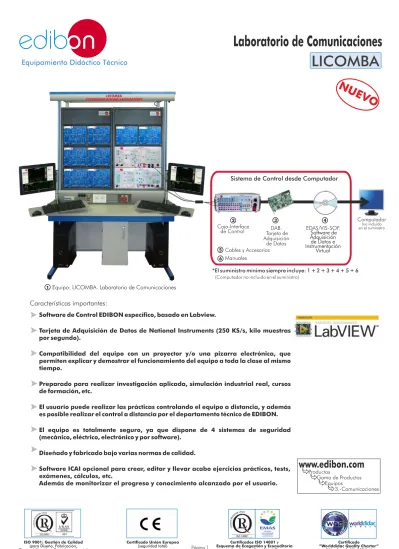

Laboratorio de Comunicaciones LICOMBA

Equipamiento Didáctico Técnico

NUEV

O

LICOMBA

Laboratorio de Comunicaciones

Software de Control EDIBON específico, basado en Labview.

Tarjeta de Adquisición de Datos de National Instruments (250 KS/s, kilo muestras por segundo).

Compatibilidad del equipo con un proyector y/o una pizarra electrónica, que permiten explicar y demostrar el funcionamiento del equipo a toda la clase al mismo tiempo.

Preparado para realizar investigación aplicada, simulación industrial real, cursos de formación, etc.

El usuario puede realizar las prácticas controlando el equipo a distancia, y además es posible realizar el control a distancia por el departamento técnico de EDIBON. El equipo es totalmente seguro, ya que dispone de 4 sistemas de seguridad (mecánico, eléctrico, electrónico y por software).

Diseñado y fabricado bajo varias normas de calidad.

Software ICAI opcional para crear, editar y llevar acabo ejercicios prácticos, tests, exámenes, cálculos, etc.

Además de monitorizar el progreso y conocimiento alcanzado por el usuario.

4

Equipo: LICOMBA. Laboratorio de Comunicaciones

1 DAB. Tarjeta de Adquisición de Datos EDAS/VIS-SOF. Software de Adquisición de Datos e Instrumentación Virtual 3 2 5 6 Caja-Interface de Control

Sistema de Control desde Computador

Computador

(no incluido en el suministro

Cables y Accesorios Manuales

*El suministro mínimo siempre incluye: 1 + 2 + 3 + 4 + 5 + 6 (Computador no incluido en el suministro)

www.edibon.com

(Miembro de Worlddidac) Certificado Unión Europea

(seguridad total) ISO 9001: Gestión de Calidad

(para Diseño, Fabricación, Comercialización y Servicio postventa)

Certificados ISO 14001 y Esquema de Ecogestión y Ecoauditoría

(gestión medioambiental)

Características importantes:

EDIBON, una empresa con más de 35 años de experiencia diseñando e implementando sistemas de formación, posee una amplia variedad de aplicaciones adaptadas a las tecnologías del siglo XXI.

Además de proporcionar una base teórica sólida, los equipos y entrenadores de EDIBON están orientados a la formación profesional técnica, formación vocacional, educación superior e incluso investigación aplicada, así como a la mejora en todos los campos mediante sistemas avanzados.

El Laboratorio Integrado de Comunicaciones, LICOMBA, es un sistema basado en módulos para el aprendizaje de los conceptos principales relacionados con las comunicaciones analógicas y digitales. El equipo ofrece una formación sólida sobre la tecnología de las comunicaciones sin necesidad de conocimientos previos.

INTRODUCCIÓN

DESCRIPCIÓN GENERAL

El LICOMBA proporciona a los estudiantes un equipamiento completo para el estudio de conceptos básicos y avanzados de comunicaciones analógicas y digitales. Con este equipo los estudiantes pueden aprender los principales conceptos relacionados con las comunicaciones; modulación y demodulación analógica y digital, multiplexación, análisis de señales en dominio de tiempo y de frecuencia, etc. El LICOMBA está diseñado para trabajar con un ordenador a través de una interfaz de control, para estudiar y analizar todas las señales desde el ordenador.

LISTA DE MÓDULOS Y ENTRADORES DISPONIBLES

- ED-CAM. Comunicaciones en AM. - ED-CFM. Comunicaciones en FM.

Entrenador Comunicaciones Analógicas

- EMDA/A. Entrenador de Modulaciones Analógicas.

Módulos de Comunicaciones Digitales

- EDICOM 1. Muestreo y Reconstrucción de Señales.

- EDICOM 2. Multiplex por División de Tiempo (TDM). Transmisor y receptor PAM.

- EDICOM 3. Transmisión/Recepción MIC-TDM. - EDICOM 4. Modulación y Demodulación Delta.

- EDICOM 5. Códigos de línea. Modulación y Demodulación de Señales. - EDICOM 6. Transmisión y Recepción por Fibra Óptica.

Entrenadores de Comunicaciones Digitales

- EMDA/D. Entrenador de Modulaciones Digitales. - EMDA/P. Entrenador de Modulaciones de Pulso.

EDAS/VIS es la perfecta unión entre el entrenador y el computador (PC). Con el sistema EDAS/VIS, la información desde el entrenador se envía al computador, donde puede ser analizada y representada.

La interface de adquisición de datos (DAIB) se conecta fácilmente al entrenador con los cables suministrados (los puntos de conexión están localizados en el entrenador). DAIB se conecta al computador (PC) a través de una tarjeta de adquisición de datos (DAB), y al usar el software de adquisición de datos e instrumentación virtual el estudiante puede obtener resultados de los experimentos/prácticas, verlos en la pantalla y trabajar con ellos.

Toma de conexión Entrenador Puesto del alumno Software de adquisición de datos e instrumentación virtual 1 2 3 4 “n” Cables a la interface Caja interface de adquisición

de datos Tarjeta de adquisición de datos

Cable al computador

Este Sistema EDAS/VIS incluye DAIB + DAB + EDAS/VIS-SOF: 1.1)DAIB. Caja-Interface de Adquisición de Datos:

Caja metálica. Dimensiones: 310 x 220 x 145 mm. aprox. Panel frontal:

16 entradas analógicas (1 bloque con 12 canales de tensión y 1 bloque con 2 canales para corriente (4 conexiones)).

Velocidad de muestreo: 1.250.000 muestras por segundo para la versión EDAS/VIS 1.25.

Velocidad de muestreo: 250.000 muestras por segundo para la versión EDAS/VIS 0.25. 2 salidas analógicas.

24 entradas/salidas digitales, congurables como entradas o salidas, con 24 indicadores LED

4 Interruptores de señal digital 0-5V. 2 Potenciómetros de señal analógica 12V.

Interruptor principal ON/OFF.

Interior: Fuente de alimentación interna de 12 y 5 V. Potenciómetro.

Panel trasero: Conector de alimentación. Conector SCSI (para conexión con la Tarjeta de adquisición de datos).

Cables de conexión.

2)EDAS/VIS-SOF. Software de Adquisición de Datos e Instrumentación Virtual:

Compatible con los sistemas operativos Windows actuales. Entorno gráfico amigable.

Software congurable que permite la representación temporal/frecuencia de las diferentes entradas/salidas. Visualización de una tensión de los circuitos en la pantalla del computador. Permite el almacenamiento de los datos en un chero, imprime pantallas e informes de las señales en cualquier momento.

Medida, análisis, visualización, representación, e informes de resultados.

Dos generadores independientes de señales, para sinusoidal, triangular, diente de sierra y cuadrado.

Para Versión EDAS/VIS 1.25: Velocidad de muestreo 1.250.000 muestras por segundo.

Para Versión EDAS/VIS 0.25: Velocidad de muestreo 250.000 muestras por segundo.

Manuales:Este sistema se suministra con los siguientes manuales: Servicios requeridos, Montaje e Instalación, Interface y Software, Puesta en marcha, Seguridad, Mantenimiento y Prácticas.

Conjunto de Instrumentos Virtuales: - Osciloscopio:

Canales: 12 simultáneos. Tensión máxima de entrada: 10V.

Los 12 canales se pueden escalar para poder comparar señales con diferentes niveles de voltaje.

“Math menu” con operaciones como Suma, Resta, Multiplicación, División; entre cualquiera de los 12 canales del osciloscopio.

- Generador de Funciones:

Canales: 2 (permitiendo trabajar de forma simultánea). Máxima tensión de salida: 10V.

Incluye una gráca donde muestra la señal de salida congurada para cada canal. - Analizador de Espectro:

Canales: 12 (simultáneos). Tensión máxima: 10V. Analizador de espectro digital: basado en FFT.

- Multímetro:

Voltímetro (Canales: 12 (simultáneos). Tensión máxima: 10V RMS).

Amperímetro (Canales: 2 (simultáneos). Amperios máximo: 500 mA rms por canal). - Analizador de Transitorios.

- Analizador Lógico.

Número de canales de entrada: 8. Nivel de tensión TTL.Fuente de Reloj: 3 fuentes diferentes.

Este instrumento nos permite adquirir hasta 8 señales digitales a 1 u 8 Mbps (varía según la versión) de forma simultánea.

- Generador Lógico.

Número de canales de transmisión: 8. Nivel de tensión TTL.

Este instrumento nos permite generar hasta 8 señales digitales a 1 u 8 Mbps (varía según la versión) de forma simultánea.

1.2) DAB. Tarjeta de Adquisición de Datos:

Para Versión EDAS/VIS 1.25:

Tarjeta de Adquisición de Datos PCI (National Instruments) para ser alojada en un slot del computador.

Entrada analógica:

Número de canales: 16 single-ended ó 8 diferenciales. Resolución: 16 bits, 1 en 65536.

Velocidad de muestreo hasta 1.250.000 S/s (muestras por segundo). Rango de entrada: 10 V. Transferencia de datos=DMA, interrupciones, E/S programadas. Canales DMA =6.

Salida analógica:

Canales=2. Resolución=16 bits, 1 en 65536. Máx. velocidad de salida hasta: 833 KS/s.

Rango de salida(V)= 10V. Transferencia de datos=DMA, interrupciones, E/S programadas.

Entrada/Salida Digital: Número de canales=24 entradas/salidas. Puerto 0 correlado a 8MHz. Temporización: Contador/temporizadores=2. Resolución: Contador/temporizadores: 32 bits

Para Versión EDAS/VIS 0.25:

Velocidad de muestreo hasta 250.000 S/s (muestras por segundo).

Salida analógica: Máx. velocidad de salida hasta: 10 KS/s.

Entrada/Salida Digital: Número de canales=24 entradas/salidas. Puerto 0 correlado a 1MHz.

El resto de características iguales que versión EDAS/VIS 1.25. 1)Hardware : DAIB DAB ± ± ± ± ± ±

Para más información ver el catálogo de EDAS/VIS. Pulsar en el siguiente link.

www.edibon.com/products/catalogues/es/units/communications/digital/EDAS-VIS.pdf

EDAS/VIS-SOF

±

EDAS/VIS. Sistema EDIBON de Adquisición de Datos/Sistema de Instrumentación Virtual:

estado.

Estas entradas/salidas están agrupadas en tres puertos de ocho canales (P0, P1 y P3).

Optional

LICOMBA/ICAI. Software de Enseñanza Asistida desde Computador de Modo Interactivo:

ETTE. Paquete de Programa EDIBON para Test de Formación y Examen - Pantalla Principal con Preguntas de Resultado Numérico

ERS. Paquete de Programa EDIBON de Resultados y Estadísticas - Histograma de Resultados del Alumno

ECAL. Paquete de Programa EDIBON de Cálculo - Pantalla del Editor de Fórmulas

No hay conexión física entre el equipo y el computador (PC), este completo paquete de software consta del Software del Instructor (Software de Gestión de Aulas de EDIBON -ECM-SOF) totalmente integrado con el Software del Alumno (Software de Formación de EDIBON -ESL-SOF). Ambos están interconectados para que el Profesor conozca, en todo momento, cual es el conocimiento teórico y práctico de los alumnos.

Software del Instructor

ECM-SOF. Pantalla Principal del Software de Gestión de Aulas de EDIBON (Software del Instructor)

Características innovadoras:

Gestión de base de datos de usuarios.

Administración y asignación de grupos de trabajo, tares y sesiones de formación.

Creación e integración de ejercicios prácticos y recursos multimedia.

Diseño a medida de métodos de evaluación. Creación y asignación de fórmulas y ecuaciones. Motor de resolución de sistemas de ecuaciones. Contenidos actualizables.

Generación de informes, monitorización de la evolución del usuario y estadísticas.

-ECM-SOF. Software de Gestión de Aulas de EDIBON (Software del Instructor).

ECM-SOF es la aplicación que permite al instructor registrar a los alumnos, administrar y asignar tareas para los grupos de trabajo, crear contenido propio para realizar ejercicios prácticos, elegir uno de los métodos de evaluación para comprobar los conocimientos del alumno y monitorizar la evolución relacionada con las tareas planificadas para alumnos individuales, grupos de trabajo, equipos, etc... de manera que el profesor puede saber en tiempo real el nivel de comprensión de cualquier alumno en el aula.

Opcional

Para más información ver el catálogo de ICAI. Pulsar en el siguiente link:

www.edibon.com/products/catalogues/es/ICAI.pdf

Características innovadoras:

Acceso y autorregistro del alumno.

Comprobación de tareas existentes y monitorización.

Contenidos por defecto y tareas programadas disponibles para su uso desde la primera sesión.

Realización de ejercicios prácticos siguiendo el manual facilitado por EDIBON.

Métodos de evaluación para poner a prueba sus conocimientos y su evolución.

Autocorrección de los tests. Realización de cálculos y grácas.

Motor de resolución de sistemas de ecuaciones.

Informes imprimibles y seguimiento del progreso del usuario. Recursos multimedia auxiliares.

-ESL-SOF. Software de Formación de EDIBON (Software del Alumno).

ESL-SOF es la aplicación dirigida a los alumnos que les ayuda a comprender conceptos teóricos mediante ejercicios prácticos y pone a prueba su conocimiento y evolución mediante la realización de tests y cálculos, además de los recursos multimedia. EDIBON proporciona tareas planificadas por defecto y un grupo de trabajo abierto para que los alumnos comiencen a trabajar desde la primera sesión. Los informes y estadísticas disponibles permiten conocer su evolución en cualquier momento, así como las explicaciones de cada ejercicio para reforzar los conocimientos técnicos adquiridos en la teoría.

ERS. Paquete de Programa EDIBON de Resultados y Estadísticas - ERS. Paquete de Programa EDIBON de Resultados y Estadísticas -

Explicación de una pregunta ECAL. Pantalla Principal del Paquete de Programa EDIBON _{de Cálculo}

EPE. Pantalla Principal del Paquete de Programa EDIBON de Ejercicios Prácticos

ESL-SOF. Pantalla Principal del Software de Formación de EDIBON (Software del Alumno)

Opcional

Software del Alumno

Especificaciones sujetas a cambio sin previo aviso, debido a la conveniencia de mejoras del producto.

REPRESENTANTE:

C/ Del Agua, 14. Polígono Industrial San José de Valderas. 28918 LEGANÉS. (Madrid). ESPAÑA.

Tl.: 34-91-6199363 FAX: 34-91-6198647

E-mail: [email protected] WEB site: www.edibon.com

Edición: ED01/16 Fecha: Octubre/2016
