MEJORAMIENTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIO MUNICIPAL DE CANTÓN CAYAMBE

Texto completo

(1)CARRERA ANÁLISIS DE SISTEMAS. MEJORAMIENTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTÓN CAYAMBE. Proyecto de investigación previo a la obtención del título de Tecnólogo en Análisis de Sistemas. Autor: Martínez Caiza Luis Fernando. Tutor: Ing. Juan Minango. Quito, Marzo 2017.

(2) i. DECLARATORIA. Declaro que toda la información de este proyecto es de mi completa responsabilidad. Luis Fernando Martínez Caiza C.I. 1726105511. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(3) ii. CERTIFICADO DE CESIÓN DE DERECHOS DEL AUTOR.. Yo Martínez Caiza Luis Fernando potador de la cédula de ciudadanía asignada con el No. 1726105511 de conformidad con lo establecido en el artículo 46 de la Ley de Propiedad Intelectual, que dice: “La cesión exclusiva de los derechos de autor confiere al cesionario el derecho de explotación exclusiva de la obra, oponible frente a terceros y frente al propio autor. También confiere al cesionario el derecho a otorgar cesiones o licencias a terceros, y a celebrar cualquier otro acto o contrato para la explotación de la obra, sin perjuicio de los derechos morales correspondientes en la cesión no exclusiva, el cesonario está autorizado a explotar la obra en la forma establecida en el contrato ”; en concordancia con lo establecido en los artículos 4,5 y 6 del cuerpo de leyes ya citado, manifiesto mi voluntad de realizar la cesión exclusiva de los derechos del autor al Instituto Superior Tecnológico Cordillera, en mi calidad de Autor del Trabajo de Titulación que he desarrollado para la obtención de mi Título profesional denominado “MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.” facultado al Instituto para ejercer los derechos cedidos en esta certificación y referidos en el artículo transcrito.. Martínez Caiza Luis Fernando 1726105511. Quito, Marzo 2017. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(4) iii. AGRADECIMIENTO. Al Instituto Tecnológico Superior Cordillera maestros por abrirme sus puertas a los maestros que día a día me brindaban sus conocimientos para formarme tanto como una persona de bien como profesionalmente.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(5) iv. DEDICATORIA El desarrollo de este proyecto en primer lugar agradezco a Dios por guiarme día a y haber llegado hasta donde estoy. A mis padres y hermanos por ser el apoyo constante por no dejarme dar por vencido cuando estuve a punto de hacerlo, a la vez por enseñarme que las metas se logran con esfuerzo y dedicación. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(6) v. Índice General PAG Capítulo I: ANTECEDENTES .................................................................................... . 3 1.01.. CONTEXTO. ............................................................................................. 3. 1.02.. JUSTIFICACIÓN. ..................................................................................... 4. 1.03. DEFINICIÓN DEL PROBLEMA CENTRAL. . .......................................... 5. Capitulo II: ANÁLISIS DE INVOLUCRADOS................................................................. 6 2.01. REQUERIMIENTOS...................................................................................... 6 2.01.1. DESCRIPCIÓN DEL SISTEMA ACTUAL. .............................................. 6 2.01.02. VISIÓN Y ALCANCE. ............................................................................... 7 2.01.3. ENTREVISTA. ............................................................................................ 8 2.01.4 MATRIZ DE REQUERIMIENTOS. ............................................................ 9 2.01.5 DESCRIPCIÓN DETALLADA ................................................................. 10 2.01.6. MAPEO DE INVOLUCRADOS DIRECTOS. ......................................... 13 2.01.7. MATRIZ DE INVOLUCRADOS. ............................................................ 14 Capitulo III: PROBLEMAS Y OBJETIVOS............................................................. 15 3.01.1. ARBOL DE PROBLEMAS ....................................................................... 15 3.02 DIAGRAMA DE CONTEXTO. .................................................................... 17 3.03. ESPECIFICACION DE CASOS DE USO. .................................................. 20 3.04. CASOS DE USO DE REALIZACION. ....................................................... 23 3.05. DIAGRAMAS DE SECUENCIA DEL SISTEMA. ..................................... 29 MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(7) vi. Capitulo IV: ANALISIS DE ALTERNATIVAS....................................................... 33 4.01. Matriz de Análisis de Alternativas. ......................................................... 33. 4.02. Matriz de impacto de objetivos................................................................ 34. 4.03. ESTANDARES PARA EL DSEÑO DE CLASES. ..................................... 35 4.04. DIAGRAMA DE CLASES. ......................................................................... 36 4.05. MODELO FISICO-LOGICO. ...................................................................... 37 4.06. DIAGRAMA DE COMPONENTES. ........................................................... 39 4.07 DIAGRAMA DE ESTRATEGIAS. .............................................................. 40 4.08. MATRIZ DEL MARCO LOGICO. .............................................................. 41 4.09. VISTAS ARQUITECTONICAS. ................................................................. 42 4.09.1 VISTA LOGICA. ........................................................................................ 42 4.09.2 VISTA FISICA. .......................................................................................... 42 4.09.3 VISTA DE DESARROLLO. ....................................................................... 43 4.09.4 VISTA DE PROCESOS. ............................................................................. 43 CAPITULO V: PROPUESTA. .................................................................................. 46 5.01 Especificación de los Estándares de Programación. ...................................... 46 5.02 Diseño de la interfaz de Usuarios. ................................................................. 47 5.03 Especificación de Prueba de Unidad .............................................................. 53 5.04. Especificación de Pureabas de Aceptación. .................................................. 58 Capítulo VI: ASPECTOS ADMINISTRATIVOS. .................................................... 62 6.01 Recursos ......................................................................................................... 62. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(8) vii. 6.02. Presupuesto. .................................................................................................. 62 6.03. Cronograma ................................................................................................... 63 Capitulo VII: CONCLUSIONES Y RECOMENDACIONES. ................................. 64 7.01. Conclusiones. ................................................................................................ 64 7.03. Recomendaciones.......................................................................................... 64 ANEXO N°. 1 ............................................................................................................ 65 Bibliografía ............................................................................................................ 66 Manual de Instalación ............................................................................................ 67 Manual de Usuario ................................................................................................. 79 Manual Técnico. ..................................................................................................... 88. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(9) viii. Índice de Tablas PAG . 5 Tabla 1: MATRIZ T ..................................................................................................... Tabla 2: DISEÑO DE ENTREVISTA. ........................................................................ 8 Tabla 3: REQUERIMIENTOS..................................................................................... 9 Tabla 4: Descripción detallada (RF001) .......................................................................... 10 Tabla 5 : Descripción detallada (RF002).......................................................................... 11 Tabla 6: Descripción detallada (RF003). ................................................................... 12 Tabla 7: Matriz de involucrados directos. .................................................................. 14 Tabla 8: UC001 Búsqueda de libros. ......................................................................... 20 Tabla 9: UC002 Devolución de libros ....................................................................... 20 Tabla 10: UC003 Ingreso y catalogación de libros. ................................................... 21 Tabla 11: UC001 Préstamo de libros. ........................................................................ 21 Tabla 12: UC005 Registro de Lectores. ..................................................................... 22 Tabla 13: UC006 Reportes. ........................................................................................ 22 Tabla 14: URC001 Préstamo de libros....................................................................... 23 Tabla 15: URC002 Devolución de libros. .................................................................. 24 Tabla 16: URC003 Búsqueda de libros. ..................................................................... 25 Tabla 17: URC004 Registro de usuarios lectores. ..................................................... 26 Tabla 18: URC005 Catalogación de libros. ............................................................... 27 Tabla 19: URC006 Proceso de reportes. .................................................................... 28 Tabla 20: Matriz de Análisis de Alternativas ............................................................. 33 Tabla 21: Matriz de Análisis de impacto de objetivos. .............................................. 34 Tabla 22: Estandares para el diseño de clases. ........................................................... 35. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(10) ix. Tabla 23: Matriz de marco lógico. ............................................................................. 41 Tabla 24: Especificación de Programación ................................................................ 46 Tabla 25: Ingreso al sistema. ...................................................................................... 47 Tabla 26: Componentes del Sistema .......................................................................... 48 Tabla 27: Compontes creación de usuarios ................................................................ 49 Tabla 28: Componentes Guardar Datos de Ingreso al Sistema .................................. 50 Tabla 29: Ingreso de Nombres de las Bibliotecas ..................................................... 51 Tabla 30: Catalogación Marc Cabecera. .................................................................... 52 Tabla 31: Especificación de prueba de unidad EPU001 ............................................ 53 Tabla 32: Especificación de Prueba de Unidad EPU002 ........................................... 54 Tabla 33: Especificación de Prueba de Unidad EPU003. .......................................... 55 Tabla 34: Especificación de prueba de unidad EPU004. ........................................... 56 Tabla 35: Especificación de prueba de unidad EPU005. ........................................... 57 Tabla 36: Búsqueda de libros. .................................................................................... 58 Tabla 37: Devolución de libros. ................................................................................. 59 Tabla 38: Ingreso y catalogación de libros. ............................................................... 60 Tabla 39: Préstamo de libros. ..................................................................................... 61 Tabla 40: Presupuesto del Proyecto. .......................................................................... 62. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(11) x. Índice de Figuras. PAG . Figura 1: mapeo de Involucrados ............................................................................... 13 Figura 2: Árbol de problemas .................................................................................... 15 Figura 3: Árbol de objetivos ...................................................................................... 16 Figura 4: Vista del Diagrama General ....................................................................... 17 Figura 5: Búsqueda de libros...................................................................................... 18 Figura 6: Devolución de libros................................................................................... 18 Figura 7: Ingreso de libros. ........................................................................................ 19 Figura 8: Préstamo de libro ........................................................................................ 19 Figura 9: Proceso de préstamo. .................................................................................. 23 Figura 10: Diagrama de realización del proceso de devoluciones. ............................ 24 Figura 11: Diagrama de realización del proceso de búsqueda. .................................. 25 Figura 12: Diagrama de realización del proceso de registro de usuarios. .................. 26 Figura 13: Diagrama de realización del proceso de ingreso de libros con su respectiva catalogación. ............................................................................................. 27 Figura 14: Diagrama de realización del proceso de emisión de reportes. .................. 28 Figura 15: Diagrama de secuencia del proceso de préstamo. .................................... 29 Figura 16: Diagrama de secuencia del proceso de devolución. ................................. 30 Figura 17: Diagrama de secuencia del proceso de búsqueda. .................................... 30 Figura 18: Diagrama de secuencia del proceso de ingreso de nuevos libros. ............ 31 Figura 19: Diagrama de secuencia del proceso de ingreso de usuarios. .................... 31 Figura 20: Diagrama de secuencia del proceso de reportes. ...................................... 32 Figura 21: Diagrama de clases ................................................................................... 36 MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(12) xi. Figura 22: En la siguiente imagen se muestra la base de datos (lógica) .................... 37 Figura 23: En la siguiente imagen se muestra la base de datos (física) ..................... 38 Figura 24: Diagrama de componentes........................................................................ 39 Figura 25: Diagrama de Estrategias. .......................................................................... 40 Figura 26: Representa como va a interactuar el software con sus ............................. 42 Figura 27: Nos permite identificar como va a interactuar el software. ...................... 42 Figura 28: Representa como va a interactuar el software .......................................... 43 Figura 29: Ingreso de usuario nuevo .......................................................................... 43 Figura 30: Vista de proceso de registro de préstamo ................................................. 44 Figura 31: Vista del proceso de registro de devolución de libros .............................. 44 Figura 32: Vista del proceso de registro de donaciones ............................................. 45 Figura 33: Ingreso al Sistema. .................................................................................... 47 Figura 34: Imagen del menú con las opciones del Sistema. ..................................... 48 Figura 35: Gestionar Usuarios. .................................................................................. 49 Figura 36: Datos de los usuarios para ingresar al sistema. ........................................ 50 Figura 37: Ingreso de datos de la Biblioteca. ............................................................. 51 Figura 38: Catalogación cabecera. ............................................................................. 52. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(13) 1. Resumen Ejecutivo El actual proyecto tiene como intención optimizar y automatizar los procesos de Gestión Bibliotecaria mediante un aplicativo web. El programa se lo desarrollo en la plataforma de programación Visual Studio 2013 con lenguaje de programación C# que será programado a tres capas para optimizarlo. La información se almacenara en la plataforma de almacenamiento de datos SQL Server 2013, la cual es una de las plataformas más estables en cauto a motores de bases de datos de refiere así como también se la puede obtener de una manera gratuita. El desarrollo de este proyecto fue estimado para un tiempo de seis meses Este proyecto estará basado en siete capítulos en los cuales se irán desarrollando paso a paso para tener como resultado un proyecto que se acople a las necesidades de la institución que se pretende ayudar a mejorar. Se detallara la programación que se utilizó para el correcto desarrollo de la aplicación y asegurar su buen funcionamiento, de igual forma se detallara los patrimonios que se han utilizado para el desarrollo de proyecto.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(14) 2. Abstract. The current project is intended to streamline and automate processes Library Management via a web application. The program is the development platform Visual Studio 2013 programming with C # programming language that will be scheduled three layers to optimize it. The information will be stored in the data storage platform SQL Server 2013, which is one of the most stable platforms cautious engines and databases are also referred to as the can get for free. The development of this project was estimated time six months This project will be based on seven chapters which will be developed step by step to result in a project that is coupled to the needs of the institution aims to help improve. Programming that was used for the correct application development and ensure its proper functioning, just as the assets that have been used for detailing project development will be detailed.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(15) 3. Capítulo I: ANTECEDENTES. 1.01. CONTEXTO.. Las bibliotecas son recursos fundamentales para la formación integral de los alumnos es por eso que se las debe cuidar para poder inculcar sobre todos los interesados prácticas de lectura que engrandezcan sus conocimientos, la instrucción docente, perseverantemente es un principio demostrativo de ayuda formativa en los programas académicos. Los programas Bibliotecarios tienen que ser modificados y modernizados para brindar una atención mucho mejor, de esa manera ofrecer un ambiente en el cual los lectores y usuarios con la actividad que realizan en la biblioteca. El Gobierno Autónomo del Cantón Cayambe tiene una biblioteca que en su gran parte de libros, son compras del Municipio y en muy pocos casos son donativos de instituciones. La biblioteca tiene muchos años brindando servicio a la comunidad del cantón Cayambe pero durante todo este tiempo, no se visualiza una mejora en sus procesos de gestión bibliotecaria debido a la falta de un sistema Bibliotecario motivo por el cual los procesos que se realizan conlleven demasiado tiempo, se evidencia perdida de información, alteración de la información.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(16) 4. La falta de una correcta catalogación obstaculiza la búsqueda del material solicitado esta es una causa para que el encargado de la biblioteca invierta demasiado tiempo en la localización del material, no existen respaldos de los prestamos realizados así como tampoco el estado en el que fue devuelto el libro, no se puede ver si el libro que solicitan existe o no existe, eso dificulta la emisión de reportes. La utilización de un formato en la automatización de la información es importante porque nos permitirá compatibilizar la información para compartirla. El estándar MARC se utiliza en casi todo el mundo, por lo tanto, se nos amplía las posibilidades de comunicación.. 1.02. JUSTIFICACIÓN.. Las dificultades de la gestión Bibliotecaria que son la pérdida de tiempo, la falta de control sobre la información, la manipulación y alteración de la información, la inexistencia de una correcta y debida catalogación de los libros. La Biblioteca del Cantón Cayambe quiere mejorar y cambiar los procesos de Gestión Bibliotecaria. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(17) 5. 1.03. DEFINICIÓN DEL PROBLEMA CENTRAL. .. Tabla 1: MATRIZ T SITUACION EMPEORADA Reducir la perdida de lectores y usuarios en la biblioteca FUERZAS IMPULSADORAS. SITUACION ACTUAL La Biblioteca Municipal del Cantón Cayambe conlleva un proceso inadecuado de gestión bibliotecaria I PC I PC. Información confiable de los préstamos y devoluciones. Correcta Catalogación de los libros y emisión de reportes. 2 1. 5. 4. 1 1. 4. 4. Ayudar al encargado de la biblioteca Inducción sobre el correcto manejo de la aplicación. 1 1 1 1. 5. 4. 5. 4. Información confiable sobre las devoluciones de los libros Libros con una correcta catalogación. 1 1. 5. 4. 1 1. 5. 4. SITUACION MEJORADA Mejorar la Gestión Bibliotecaria. FUERZAS BLOQUEADORAS Información no confiable de los préstamos y devoluciones de los libros. Incorrecta catalogación de los libros con dificultad al momento de realizar reportes de los libros. Desconformidad por parte del Bibliotecario. Falta de interés por aprender el correcto funcionamiento de la aplicación. Pedida del material prestado por falta de información confiable Falta de interés por conocer los estándares de catalogación. Elaborado por: Luis Martínez Nota: descripción de la Matriz T. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(18) 6. Capitulo II: ANÁLISIS DE INVOLUCRADOS. 2.01. REQUERIMIENTOS. 2.01.1. DESCRIPCIÓN DEL SISTEMA ACTUAL.. El Municipio del Cantón Cayambe no cuenta con un sistema que ayude a realizar los procesos de gestión bibliotecaria, la biblioteca realiza los préstamos solicitando la cedula de identidad a los distintos usuarios, de esta manera confirmar que los datos sean correctos, también se realiza ingresos de nuevos libros ya sea por donación o compra por de la Biblioteca, todos estos procesos se los realiza manualmente en un libro de apuntes. Cuando un lector o usuario realiza la solicitud de algún libro el encargado de la Biblioteca ocupa demasiado tiempo para buscar y verificar si el libro se encuentra disponible.. Los préstamos de los libros no cuentan con una fecha límite de entrega, no se evidencia registros de los estados en los que los libros salieron de la biblioteca así como tampoco el estado físico en el cual el libro fue entregado, tampoco se comprueba si el libro ya fue entregado a la biblioteca. Si hay ingresos de nuevos libros estos no se los catalogan de una adecuada manera.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(19) 7. 2.01.02. VISIÓN Y ALCANCE.. 2.01.02.1 VISIÓN. Mejorar y respaldar la integrad de la información con lo cual se espera reducir los tiempos de respuesta y controlar los procesos de gestión Bibliotecaria.. 2.01.02.2 ALCANCE. Elaborar una aplicación web que ayude a controlar los procesos de Gestión Bibliotecaria para la Biblioteca Municipal del Cantón Cayambe.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(20) 8. 2.01.3. ENTREVISTA. Tabla 2: DISEÑO DE ENTREVISTA. DISEÑO ENTREVISTA Identificador: 001 Preguntas. Objetivos. Análisis posterior. ¿Cuáles son los procesos de la gestión Bilocaría?. Identificar cuáles son los procesos de la Gestión Bibliotecaria.. Automatizar todos los procesos de la Biblioteca.. ¿Los libros se los cataloga?. Ver si los libros se los ingresa correctamente catalogados Identificar si se lleva un correcto control de préstamos de libros. Tener automatizado los procesos de catalogación de los libros Automatización de los procesos de prestamos. ¿Cómo se controla las devoluciones de los libros?. Identificar si se lleva un correcto control de devoluciones de los libros. Automatizar los procesos de devolución.. ¿Qué usuarios tienen acceso al sistema?. Identificar los usuarios y lectores que podrán visualizar la información que proporcionara el sistema. Todos los usuarios debidamente registrados. ¿Cómo se controla el préstamo de los libros?. Elaborado por: Luis Martínez Nota. Tabla de levantamiento de requerimientos.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(21) 9. 2.01.4 MATRIZ DE REQUERIMIENTOS. Tabla 3: REQUERIMIENTOS. MATRIZ DE REQUERIMIENTOS Identificador Descripción Fuente. Requerimientos Funcionales RF001 Deberá lleva una correcta catalogación marc, prestamos.. RF002. RF003. El bibliotecario requiere evidenciar un control de la existencia de los libros y el estado en el cual se encuentra Solo podrán acceder al sistema los usuarios registrados. Prioridad. Tipo. Estado. Usuarios Involucra dos. Bibliot ecario. Alta. Funcional. Activo. Usuario registrado. Bibliot ecario. Alta. Funcional. Activo. Biblioteca rio.. Bibliot ecario. Alta. Funcional. Activo. Usuario registrado. Requerimientos No Funcionales RNF001. El sistema contara con una imagen de su interfaz muy sencilla. Bibliote cario. Baja. No Funcional. Activo. Usuario registrad os. RNF002. Debe funcionar en todos los navegadores web.. Bibliote cario.. Baja. No Funcional. Activo. Bibliote cario.. RNF003. El sistema mostrara la información de los libros solo a los usuarios registrados. Bibliote cario. Alta. Funcional. Activo. usuarios registrad os. Nota. La matriz de requerimientos nos detalla todos los requerimientos. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(22) 10. 2.01.5 DESCRIPCIÓN DETALLADA Tabla 4: Descripción detallada (RF001) Deberá lleva una correcta catalogación marc, préstamos. Creado por: Luis Martínez. Estado: Actualizado por: Fecha de Actualización:. Análisis: Luis Martínez 28/07/2016. Fecha de Creación:. 28/07/16. Identificador: Tipo de requerimiento:. RF001 Critico. Datos de entrada:. Ingreso de libros. Descripción:. Para guardar un nuevo libro se debe realizar la catalogación.. Datos de Salida: Resultados Esperados: Origen: Dirigido a: Prioridad: Requerimientos Asociados: ESPECIFICACIÓN Precondiciones: Poscondiciones: Criterio de Aceptación. Libros con una correcta catalogación. Catalogación de los libros en formato marc. Tipo de Requerimiento:. Funcional. Bibliotecario Bibliotecario 4 RF002. La catalogación de los libros podrá ser modificada. Permite tener información fiable sobre los procesos de la biblioteca.. Elaborado por: Luis Martínez Nota: tabla de RF001... MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

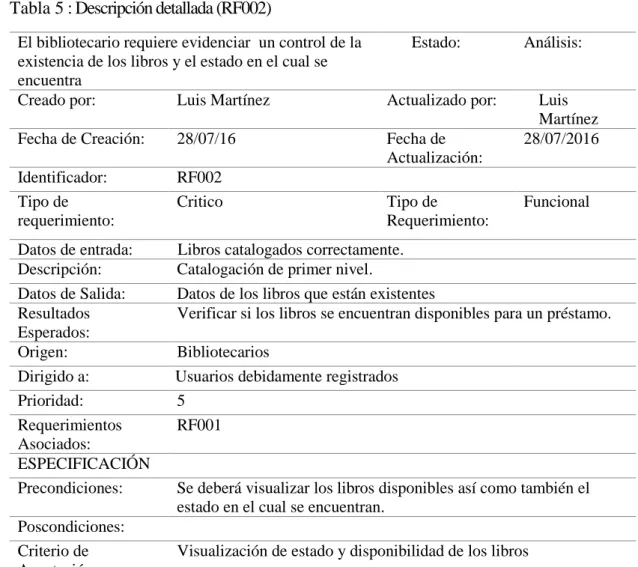

(23) 11. Tabla 5 : Descripción detallada (RF002) El bibliotecario requiere evidenciar un control de la existencia de los libros y el estado en el cual se encuentra Creado por: Luis Martínez. Estado:. Actualizado por:. Luis Martínez 28/07/2016. Fecha de Creación:. 28/07/16. Identificador: Tipo de requerimiento:. RF002 Critico. Datos de entrada: Descripción: Datos de Salida: Resultados Esperados: Origen: Dirigido a: Prioridad: Requerimientos Asociados: ESPECIFICACIÓN Precondiciones:. Libros catalogados correctamente. Catalogación de primer nivel. Datos de los libros que están existentes Verificar si los libros se encuentran disponibles para un préstamo.. Poscondiciones: Criterio de Aceptación. Fecha de Actualización:. Análisis:. Tipo de Requerimiento:. Funcional. Bibliotecarios Usuarios debidamente registrados 5 RF001. Se deberá visualizar los libros disponibles así como también el estado en el cual se encuentran. Visualización de estado y disponibilidad de los libros. Elaborado por: Luis Martínez Nota: detallamos el requerimiento funcional número 002.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(24) 12. Tabla 6: Descripción detallada (RF003). Solo podrán acceder al sistema los usuarios debidamente registrados Creado por: Luis Martínez. Estado: Actualizado por:. Luis Martínez 28/07/2016. Fecha de Creación:. 28/07/16. Identificador: Tipo de requerimiento:. RF003 Critico. Datos de entrada: Descripción:. Verificar datos de los usuarios que van a ser registrados Solo podrán ingresar con la Claver que se les dé en el momento del registro Los lectores y usuarios podrán ver si existe el libro que necesiten. Mejor atención a los usuarios con mayor rapidez. Datos de Salida: Resultados Esperados: Origen: Dirigido a: Prioridad: Requerimientos Asociados: ESPECIFICACIÓN Precondiciones: Poscondiciones: Criterio de Aceptación. Fecha de Actualización:. Análisis:. Tipo de Requerimiento:. Funcional. Bibliotecario Usuarios 5. Tener información confiable de todos los usuarios. Para ser registrados deben contar con su respectiva identificación Se le permitirá a todos los usuarios que estén debidamente registrados visualizar los libros que se encuentran disponibles. Nota: el detalle del requerimiento tipo funcional número 003. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(25) 13. 2.01.6. MAPEO DE INVOLUCRADOS DIRECTOS.. Figura 1: mapeo de Involucrados. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(26) 14. 2.01.7. MATRIZ DE INVOLUCRADOS. Tabla 7: Matriz de involucrados directos. Actores Involucrados. Interés. Problemas percibidos. Recursos y mandatos. Encargado de la Biblioteca. Ayudar a que realice sus funciones de una manera más rápida Brindar una mejor atención y servicio. Formació n de profesiona les bien formados Tienes la necesidad de tener una mejor atención de una manera más rápida, que les proporcio nen informaci ón confiable. Perdida de interés hacia la biblioteca por la pérdida de tiempo. Director Bibliotecario. Instituto Cordillera. Usuarios. Conflictos y cooperaciones.. Demora al realizar los procesos de la biblioteca.. Interés para brindar un mejor servicio. Interés en el proyecto. Evitar la acumulaci ón de trabajo.. No hay coordinació n entre los funcionarios No existe un amplio conocimient o del tema. Mejorar los Reducir procesos de el tiempo la Biblioteca de atención Investigació Automati n por parte zar y de los mejorar estudiantes los procesos de gestión Agilitar los procesos de obtención de la informaci ón de una manera segura y eficiente. Presentar datos reales e información confiable. Entrega de los informes que sean confiables.. Se necesita información real de los datos de que se van a ingresar. Nota: Matriz de involucrados. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

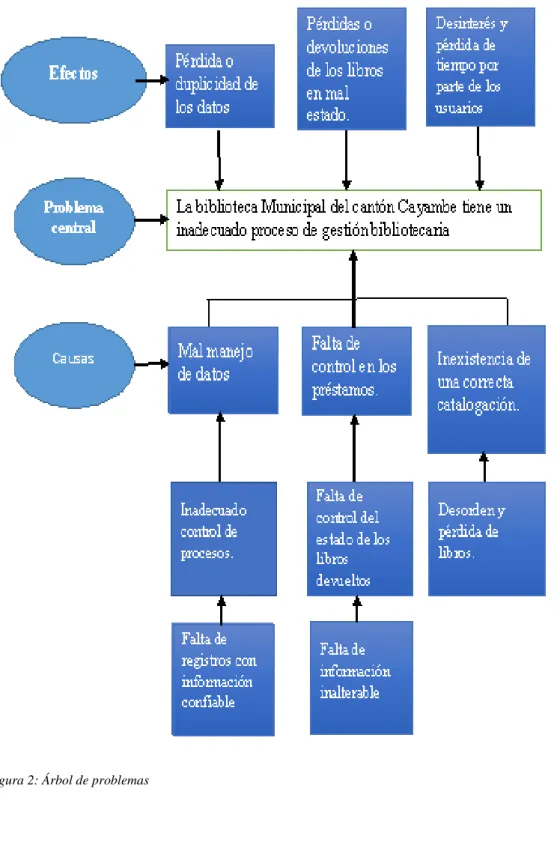

(27) 15. Capitulo III: PROBLEMAS Y OBJETIVOS.. 3.01.1. ARBOL DE PROBLEMAS. Figura 2: Árbol de problemas. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

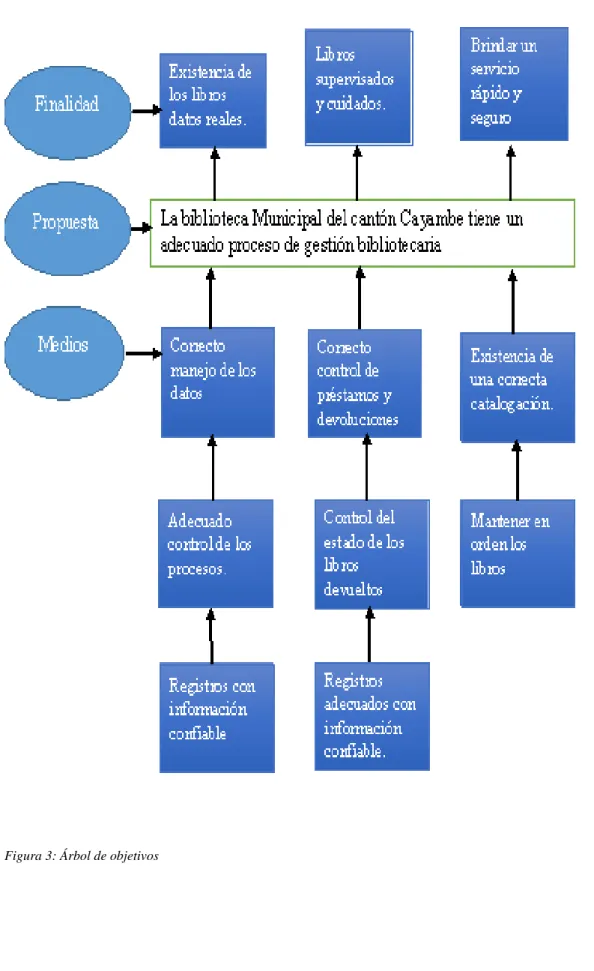

(28) 16. ARBOL DE OBJETIVOS. Figura 3: Árbol de objetivos. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(29) 17. 3.02 DIAGRAMA DE CONTEXTO.. INBRSO DE REGISTRO AL USUARIO. SOLICITUD DE LIBRO. REVISA EL LIBRO <<include>> BBUSQUEDA BIBLIOTECARIO. LECTOR/ USUARIO. <<include>> <<include>> AUT.DEL LIBRO. PIDE IDENTIFICACION. CATE. DEL LBRO TITU. DELLIBRO EMITE REPORTES. PRESTAMO DIRECTOR BIBLIOTECARIO REALIZA LA ENTREGA DEL LIBRO MUESTRA EL MATERIAL PARA LA DONACIO RECEPTA LA DONACION. DEVOLUCION DEL LIBRI <<include>> VERIFICACION DE TIEMPO REGISTRA DEVOLUCION. <<include>>. <<include>>. DONANTE. EXTRAVIACION DE LIBRO. ENTREGA MATERIAL. ENTREGA DE UN NUEVO LIBRO. AGREAGA MATERIAL. Figura 4: Vista del Diagrama General. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(30) 18. UC001 BUSQUEDA DE LIBROS.. INGRESA USUARIO AL SISTEMA. LECTOR/USUARIO REALIZA LA SOLICITUD DE UN LIBRO ENCARGADO DELA BIBLIOTECA <<include>>. BUSCA EL LIBRO SOLICITADO. AUT. LIBRO. <<include>> TITU.LIBRO. CAT.LIBRO. Figura 5: Búsqueda de libros. UC002DEVOLUCION DE LIBROS.. <<include>>. VERIFICAR DEVOLUCION REINCORPORAR LIBRO <<include>> USUARIO BIBLIOTECARIO. REGISTRAR DEVOLUCION DEL LIBRO VERIFICAR TIRMPO. <<include>>. PERDIDA DE LIBRO. DEVOLUCION DE UN LIBRO NUEVO. Figura 6: Devolución de libros. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(31) 19. UC003 INGRESO Y CATALOGACIÓN DE LIBROS.. <<include>> VERIFICAR REPORTE. OFRECE MATERIAL REPORTES DONANTE. DIRECTOR BIBLIOTECARIO. BIBLIOTECARIO <<include>>. RECIBIR DONACION ENTREGAR MATERIAL. AGREGAR MATERIAL. Figura 7: Ingreso de libros.. UC004 PRESTAMOS DE LIBROS.. VERIFICAR LIBRO. SOLICITAR LIBRO. <<include>> <<include>> REGSTRAR USUARIO <<include>>. BIBLIOTECARIO. AUTOR USUARIO. BUSCAR DE LIBROS <<include>> TITULOSOLICITAR CEDULA <<include>> CATEGORIA. REGISTAR PRESTAMO. ENTREGAR DE LIBRO. Figura 8: Préstamo de libro. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(32) 20. 3.03. ESPECIFICACION DE CASOS DE USO. Tabla 8: UC001 Búsqueda de libros. Casos de uso Identificador CURSO TIPICO DE EVENTOS Usuario 1.-El usuario ingresa el nombre del libro, autor o ubicación. Proceso de búsqueda. UC001 Sistema 1.- Buscara en los registros y se desplegara la información, si no existe la información se visualizara un mensaje “no se encuentran registros”. CURSOS ALTERNATIVOS Elaborado por: Luis Martínez Nota. Detalle de proceso de búsqueda.. Tabla 9: UC002 Devolución de libros Casos de uso. Devolución de libros. Identificador CURSO TIPICO DE EVENTOS Usuario 1.- El bibliotecario registrara la entrega del libro.. UC002 Sistema 1.-realiza el registro de la fecha y la hora que se realiza la devolución del libro. CURSOS ALTERNATIVOS Elaborado por: Luis Martínez Nota. Especificación de proceso de devolución. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(33) 21. Tabla 10: UC003 Ingreso y catalogación de libros. Casos de uso Identificador CURSO TIPICO DE EVENTOS Usuario 1.- Ingresa la información del autor. 2.- Fecha de publicación del libro 3.- Paginación 4.- Ubicación. Catalogación de libros UC003 Sistema 1. Guarda el nombre del autor del libro 2. La fecha del libro se registrara con el formato año, mes, día. 3. El sistema registra el número de paginas 4. El sistema genera la ubicación del libro. CURSOS ALTERNATIVOS Elaborado por: Luis Martínez Nota. Especificación del proceso de catalogación de libros.. Tabla 11: UC001 Préstamo de libros. Casos de uso Identificador CURSO TIPICO DE EVENTOS Usuario 1.-El encargado de la biblioteca realizara el préstamo.. Préstamo de libros UC004 Sistema 1.-Verificar si el usuario no tiene más de tres préstamos si el usuario tiene más de tres préstamos el sistema no podrá registrar otro préstamo.. CURSOS ALTERNATIVOS Elaborado por: Luis Martínez Nota. Especificación del proceso de préstamo.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(34) 22. Tabla 12: UC005 Registro de Lectores.. Casos de uso Identificador CURSO TIPICO DE EVENTOS Usuario 1.- Guarda, Edita Lectores 2.- elimina. Registro de Lectores. UC005 Sistema 1.- Comprueba que todos los datos estén correctos del lector, si el lector existe se desplegara un mensaje “el lector ya está registrado” si no existe se despegara un mensaje “registro correcto”. 2.- Si el bibliotecario desea desactivar a un lector se visualizara un botón que diga eliminar y se desplegara un mensaje de conformación “desea eliminar este registro” si el usuario presiona si se desactivara el lector. CURSOS ALTERNATIVOS Elaborado por: Luis Martínez Nota. Especificación de registro de usuarios.. Tabla 13: UC006 Reportes.. Casos de uso Identificador CURSO TIPICO DE EVENTOS Usuario 1.- ingresa el autor, el título del libro o la ubicación. Reportes. UC006 Sistema 1.- se desplegara en una lista la información si existe y se visualizara un botón “imprimir”. Si el registro no existe se desplegara un mensaje que diga “el registro no existe”. CURSOS ALTERNATIVOS Nota. Detalle del proceso de realización de reportes.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(35) 23. 3.04. CASOS DE USO DE REALIZACION.. URC001 PROCESO DE PRESTAMO DE LIBROS.. PRESTAMO. PRESTAMO DE LIBRO REGISTRAR_PRESTAMO. BUSQUEDA_LIBRO INGRESAR_DATOS. VERIFICAR DATOS. PRESTA_LIBRO. Figura 9: Proceso de préstamo.. Tabla 14: URC001 Préstamo de libros. Nombre Identificador Responsable Tipo Referencia Casos de uso Referencias Requisitos PRECONDICIONES. Préstamo del libro URC001 Bibliotecario Sistema UC002 RF001. De Instancia: 1.-El lector debe estar correctamente registrado 2.- El lector no debe tener más de tres prestamos activos POSCONDICIONES De Instancia: 1.- se debe ingresar el número de cedula del lector. 2.- se debe ingresar el código del libro para el préstamo. SALIDAS PATALLA. Se visualizara la hora y le fecha del préstamo. Elaborado por: Luis Martínez Nota. Especificación del caso de realización préstamo de libros.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(36) 24. URC002 PROCESO DE DEVOLUCION DE LIBROS.. DEVOLUCION REGISTRAR DEVOLUCIO DEVOLUCION DE LIBRO. VERIFICAR INT_DEVOLUCION. DEVOLUCION DE UNO NUEVO. VERIFICAR ENTREGA/PERDIDA. Figura 10: Diagrama de realización del proceso de devoluciones.. Tabla 15: URC002 Devolución de libros. Nombre Identificador Responsabilidades Responsable Tipo Referencias de Casos de Uso Referencias Requisitos PRECONDICIONES. Devolución de los libros URC002 Devolución del libro en el tiempo establecido y verificar el estado del libro. 1.- Bibliotecario 2.- Lector Sistema UC003 RF001. De Instancia: 1.-Que exista un prestamos activo . POSCONDICIONES. De Instancia: 1.- se ingresa el código del libro devuelto. SALIDAS PANTALLA Se visualizara un mensaje que diga “transacción exitosa” Nota. Especificación del caso de realización devolución de libros.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(37) 25. URC003 PROCESO DE BUESQUEDA DE LIBROS.. BUSQUEDA. VERIFICACION BUSCAR MATERIAL. FILTROS DE BUSQUEDA. VERIFICA EXISTENCIAS. BUSQUEDA ESTANTES. Figura 11: Diagrama de realización del proceso de búsqueda.. Tabla 16: URC003 Búsqueda de libros. Nombre Identificador Responsabilidades Responsable Tipo Referencias de Casos de Uso Referencias Requisitos PRECONDICIONES. Búsqueda de libros UCR003 Búsqueda de libros mediante por los filtros nombre, autor o ubicación 1.- Bibliotecario Sistema UC001 RF001. De Instancia: 1.- verificar si existe el libro POSCONDICIONES. De Instancia: 1.ingresar código del libro SALIDAS PANTALLA Se visualizara un mensaje que diga “búsqueda exitosa” en caso de encontrar el libro o “libro no encontrado” en caso de no existir el libro. Nota: especificación del caso de uso 003. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(38) 26. UCR004 PROCESO REGISTRO DE USUARIOS/LECTORES.. USUARIOS REG_UUSARIO REG USUARIO. ESTUDIANTE/DOCENTE VERIFIA DATOS. Figura 12: Diagrama de realización del proceso de registro de usuarios.. Tabla 17: URC004 Registro de usuarios lectores.. Nombre. Registro de usuarios. Identificador. UC004. Responsabilidades. Registra a los usuarios. Responsable Tipo Referencias de Casos de Uso. 1.- Bibliotecario Sistema UC004. Referencias Requisitos. RF003. PRECONDICIONES De Instancia: 1.- El lector solicita el registro. . POSCONDICIONES. De Instancia: 1.- Se ingresaran los datos del lector. SALIDA DE PANTALLA. Se visualizara la información del lector Nota. Especificación de caso de Realización registro de usuarios.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(39) 27. URC005 INGRESO DE LIBROS CON SU CATALOGACION.. INGRESO. REG_NUEVO_LIBRO DONACION. INT_LIBRO. CATALOGACION VERIFICACION CATALOGACION. Figura 13: Diagrama de realización del proceso de ingreso de libros con su respectiva catalogación.. Tabla 18: URC005 Catalogación de libros. Nombre. Catalogación de libros. Identificador. URC001. Responsable Tipo Referencia Casos de uso Referencias Requisitos PRECONDICIONES. Bibliotecario Sistema UC001,UC003,UC005 RF001. De Instancia: Para poder catalogar un libro se debe clasificar la información. POSCONDICIONES De Instancia: Se debe ingresar el autor, la fecha de registro, el número de paginas SALIDAS PATALLA. Se visualizara los la catalogación en formato marc 21. Nota. Especificación de c aso de Realización catalogación.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(40) 28. UCR006 PROCESO DE REPORTES.. REPORTE REGISTRO DE REPORTES REPORTES. VAL_DATOS VER_DATOS_CORRECTOS. Figura 14: Diagrama de realización del proceso de emisión de reportes.. Tabla 19: URC006 Proceso de reportes.. Nombre. Reportes. Identificador. URC006. Responsable Tipo Referencia Casos de uso Referencias Requisitos PRECONDICIONES. Bibliotecario Sistema UC001,UC003,UC005 RF001. De Instancia: Para poder obtener un reporte debemos tener libros ingresados POSCONDICIONES De Instancia: Se ingresara las fechas de las cuales se necesita el reporte. SALIDAS PATALLA. Se visualizara un botón “imprimir reporte” Nota: especificación de caso de realización reportes.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(41) 29. 3.05. DIAGRAMAS DE SECUENCIA DEL SISTEMA.. SEQ001 PROCESO DE PRESTAMO DE LIBROS.. : USUARIO. : : PRESTA_LIBRO BIBLIOTECARIO : BUSQUEDA_LIBRO : INGRESO_DATOS : VERIFIA DATOS : BUSQUEDA DE LIBRO REGISTRA_PRESTAMO BUSQUEDA ENCONTRADA INGRESA DAOS VERIFICA DATOS. SOLICITA LIBRO VERIFICACION CORRECTA REGISTRA PRESTAMO ENTREGA LIBRO. Figura 15: Diagrama de secuencia del proceso de préstamo.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(42) 30. SEQ002 PROCESO DE DEVOLUCION DE LIBROS.. : USUARIO. : VERIFICA : BIBLIOTECARIO : INT_DEVOLUCION ENTREGA/PERDIDA : DEVOLUCION DE UNO NUEVO : VERIFICA ACTIVA INT PRESTAMO. : REGISTRA DEVOLUCIO. DEVUELVE LIBRO BUSCA REGISTRO BUSQUEDA CORRECTA VERIFICACION VERIFICACION CORRECTA GUARDA DEVOLUCION PERDIDA DEVOLUCON DE UN LIBRO NUEVO VERIFICA LIBOR VERIFICACION CORRECTA REGISTR DEVOLUCION. Figura 16: Diagrama de secuencia del proceso de devolución.. SEQ003 PROCESO DE BUSQUEDA DE LIBROS.. : BIBLIOTECARIO. : FILTROS DE BUSQUEDA. BUSQUEDA LIBRO. : VERIFICA EXISTENCIAS. : BUSQUEDA ESTANTES. : VERIFICACION. SELECCIONA FILTROS LIBRO ENCONTRADO VERIFICA ESTADO VERIFICACION CORRECTA BUSQUEDA CORRECT EXIXTENCIA. BUSQUEDA ENCONTRADA. Figura 17: Diagrama de secuencia del proceso de búsqueda.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(43) 31. SEQ004 INGRESO DE NUEVOS LIBROS.. : DIRECTOR BIBLIOTECARIO REALIZA OFERTA. : DONANTE. : BIBLIOTECARIO. : INT_LIBRO. : CATALOGACION. : : VERIFICACION REG_NUEVO_LIBRO CATALOGACION. ACEPTA OFERTA RECIBE DONACION ENTREGA LIBRO ACTIVA INT DE LIBROS CATALOGACION DE LIBROS VERIFICA CATALOGACION VERIFICACON REGISTRA LIBRO. Figura 18: Diagrama de secuencia del proceso de ingreso de nuevos libros.. SEQ005 INGRESO DE USUARIOS.. : USUARIO. : BIBLIOTECARIO. : ESTUDIANTE/DOCENTE. : VERIFICA DATOS. : REG USUARIO. SOLICITA LIBRO SOLICITADATOS DATOS CORRECTOS TIPO DE USUARIO VERIFICA TIPO DE USUARIO VERIFICA DATOS. VERIFICACION CORRECTA REGUSTRA USUARIO. Figura 19: Diagrama de secuencia del proceso de ingreso de usuarios.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(44) 32. SEQ006 PROCESO DE REPORTES DE LIBROS.. : DIRECTOR BIBLIOTECARIO. : : VAL_DATOS BIBLIOTECARIO VALIDA DATOS. : VER_DATOS_CORRECTOS. : REGISTRO DE REPORTES. VALIDACION SOLICITA REPORTES SELECCIONA REGISTROS VERIFICA REGISTROS VERIFICACION CORECTA REGISTRA REPORTE ADQUIERE REPORTE ENTREGA REPORTE. Figura 20: Diagrama de secuencia del proceso de reportes.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(45) 33. Capitulo IV: ANALISIS DE ALTERNATIVAS.. 4.01. Matriz de Análisis de Alternativas.. Tabla 20: Matriz de Análisis de Alternativas Objetivos. Acelerar el proceso de prestamos Registrar el proceso de préstamos y devolucio nes catalogar los libros de correcta manera Obtener reportes con informaci ón confiable Total. Impacto sobre el prpósito 4. Factibili dad técnica 3. Factibilidad Financiera 2. Factibi lidad Social 3. Factibilidad Política. Total. Prioridad. 2. 14. Media Alta. 5. 4. 4. 4. 3. 20. Alta. 5. 4. 3. 3. 3. 18. Alta. 5. 4. 4. 3. 3. 19. Media Alta. 19. 15. 13. 13. 11. 71. Nota: análisis de la Matriz de Alternativas. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(46) 34. 4.02. Matriz de impacto de objetivos. La matriz de impacto de objetivos nos permite identificar los. objetivos ya propuestos en la matriz de alternativas para identificar la factibilidad a lograrse Tabla 21: Matriz de Análisis de impacto de objetivos. Objetivos. Controlar el proceso de préstamos y devoluciones. Factibilidad a lograrse Los préstamos se realizaran de una manera más rápida Datos reales e información confiable. Impacto de Genero Brindar un mejor servicio a los lectores y usuarios. Información sistemática y segura. Registra y catalogar los libros de correcta manera Obtener reportes confiables. Los libros serán catalogados en formato marc 21 Los reportes deben ser verídicos.. Ayudará a tener un mejor orden de catalogación Tendrán información confiable ya que los datos no se podrán manipular fácilmente.. Agilitar el proceso de préstamos.. Impacto Ambiental Ayudará a disminuir tiempos en la atención.. Relevancia Sostenibilidad. Entrega y recepción de libros de una manera más rápida. Reducir el Disminuir uso de la perdida papales para de libros y el registro la de los duplicidad procesos de los datos Reducir el Controlará uso de papel la para los existencia registros de de libros los libros. Información Ayudará a exacta. visualizar la existencia de los libros.. Mejorar la los servicios de atención a los lectores y usuarios. Tener un correcto control de la entrada y salida de los libros Facilitará la búsqueda de los libros.. Facilitará la realización de informes. Nota: análisis de la Matriz de impactos de los objetivos.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(47) 35. 4.03. ESTANDARES PARA EL DSEÑO DE CLASES.. Los estadares para el diseño de clases nos ayuda a identificar los parametros para los diseños de los diagramas idedntificando los metodos, clases y atributos. Tabla 22: Estandares para el diseño de clases. Nombre. Grafico. Estandar. Clase. Las clases nos permiten representar a las tablas.. Atribtos. Los atributos son aracteristicas de las tablas Permiten visualizar las clases. Atributos Publicos Atributos Privados. Se visualizara en la clase en la cual fue creada.. Atributos Protegidos. Indica los atributos q seran visibles para ciertas clases . Se da una especificacion de lo que se va hacer en las tablas.. Metodos. Metodos Publicos. Visible en las clases creadas. Metodos Privados. Se vusualizara solo en las class que lo creo.. Metodos Protegidos. Se lo podra visibilizar solo en ciertas clases.. PrimaryKey. Es un dato unico que no se va a volver a repetir. ForeingKey. Es el codigo unico de una clase. Relación. Nos permite hacer una relacion entre las tablas de una B.D.. Nota: Matriz de analisis de Alternativas nos permite describir cada una de las herramientas que se va utilizar. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(48) 36. 4.04. DIAGRAMA DE CLASES. Nos permite visualizar el diseño de nuestra base de datos. Figura 21: Diagrama de clases. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(49) 37. 4.05. MODELO FISICO-LOGICO. Nos muestra los diseños tanto lógico como físico en los cuales vamos a trabajar en el diseño de nuestro aplicativo.. Figura 22: En la siguiente imagen se muestra la base de datos (lógica). MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(50) 38. FISICO. Figura 23: En la siguiente imagen se muestra la base de datos (física). MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(51) 39. 4.06. DIAGRAMA DE COMPONENTES. El diagrama de componentes personifica como nuestro sistema funcionara con los demás componentes que van a formar parte de él.. Servidor de Base de Datos. Presentacion. Capa de Negocio. Accsedso a Datos. Servidor de Base de Datos. Interfaz del Programa. Gestor de Base de Datos DB_Biblioteca. Figura 24: Diagrama de componentes. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(52) 40. 4.07 DIAGRAMA DE ESTRATEGIAS. Nos ayuda a ver soluciones para poder llegar con éxito a nuestro objetivo. Facilidad para el préstamo, devolución de libros y registro de usuarios. Mejorar los Procesos de Gestión Bibliotecaria. Minimizar tiempos y mejorar el rendimiento de la atención Minimizar tiempos de búsqueda mediante la catalogación. Aumento de usuarios por eficiencia del servicio. Facilitar el ingreso de datos de los préstamos y devoluciones. Registrar la entrada y salida de los libros. Controlar la perdida de libros y la alteración de los datos. Obtener información eficiente. Mejorar el manejo de reportes que evidencien información correcta. Administrar la información del material bibliográfico. Figura 25: Diagrama de Estrategias.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(53) 41. 4.08. MATRIZ DEL MARCO LOGICO. La matriz de marco lógico nos ayuda a visualizar lo que se quiere alcanzar con la creación del proyecto. Tabla 23: Matriz de marco lógico. Resumen Narrativo Finalidad Automatizar los procesos de Gestión Bibliotecaria Propósito Eficaz uso de recursos.. Indicadores. Componentes 1.- Falta de un sistema de control. 2.- Falta de inspección al momento de realizar los prestamos 3.- Necesidad de tener una correcta catalogación.. 1.- datos de pérdidas de libros. 2.- registro de información con datos reales.. 1.-Registro de Perdidas 1.-Sistema de catalogación. Actividades 1.- Certificar correcto uso del material .. 1.- Disponibilidad de material. 1.- Registro. 1.- Incremento de recursos. 2.- Incremento de usuarios 1.- Satisfacción de los lectores y usuarios.. Medios de Verificación Necesidad por parte del Bibliotecario.. Supuestos. archivos reales. Verificar todo el material que se encuentra disponible. Devolución del material en el tiempo establecido. Correcto uso del material de la Biblioteca.. 1.-Informes periódicos. Elaborado por: Luis Martínez Nota. Matriz de marco lógico. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(54) 42. 4.09. VISTAS ARQUITECTONICAS.. 4.09.1 VISTA LOGICA. La siguiente imagen especifica cómo estará desarrollada nuestra aplicación lógicamente. Servidos de Base Datos. SQL SERVER. Servidor de Aplicaciones. Clientes. logica del negocio Interfaz Acceso a Datos. Figura 26: Representa como va a interactuar el software con sus. 4.09.2 VISTA FISICA.. En la siguiente imagen de la vista física representamos como interactuara nuestra base de datos con nuestro aplicativo. Servidor BD Servidor de Aplicaciones Usuario Logica de Negocio. vitas. Interfaz Acceso Datos. Procedimientos almacenados. SQL Server. Figura 27: Nos permite identificar como va a interactuar el software.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(55) 43. 4.09.3 VISTA DE DESARROLLO.. Nuestra aplicación estará desarrollada por capas que son las siguientes Datos, Lógica del Negocio y Presentación.. Reportes SQL Server 2012. Modulo de Seguridad. Modulo de Mantenimiento. Visual Studio 2013 C #. BD_Biblioteca. Reglas del Negocio. Figura 28: Representa como va a interactuar el software. 4.09.4 VISTA DE PROCESOS.. Se especifica los procesos que va a realizar la aplicación. Vista de ingreso de un nuevo usuario.. Figura 29: Ingreso de usuario nuevo. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(56) 44. Vista de préstamo Inicio. Solicita Libro. Titulo. Busqueda de Libro. Autor. Categoria. Registra Prestamo Solicita Cedula. Fin. Figura 30: Vista de proceso de registro de préstamo. Vista de devolución. Inicio. Devolucio. Verifica Libro. verifica tiempo Perdida de Libro Devolucion de uno nuevo Registra Devolucion. Fin. Figura 31: Vista del proceso de registro de devolución de libros. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(57) 45. Visita de Donaciones. Inicio. Donacion. Registra Donante. Estado. Verifica Categoria. Guarda libro y donante. Fin. Figura 32: Vista del proceso de registro de donaciones. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(58) 46. CAPITULO V: PROPUESTA.. 5.01 Especificación de los Estándares de Programación.. Los estándares de la programación nos sirven de referencia para definir una estructura básica y poder identificar de una manera más fácil las variables que se utilizara en el desarrollo del aplicativo Clases: Las clases se declaran con el nombre de una de las Bibliotecas de clase. Formularios: El nombre de los formularios está compuestos por la abreviatura Frm. Tabla 24: Especificación de Programación Tipo de control Button Label TextBox Panel DropDownList RadioButton GridView Table. Prefijo Btn Lbl Txt Pnl Cbx Rbt Gdv Tbl. Ejemplo Btn_Boton Lbl_Etiquita Txt_Caja Pnl_Panel Cbx_Combo Rbt_Boton Gdv_Datos Tbl_Tabla. Nota: los estándares de programación sirven para la correcta identificación de los componentes de los formularios.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(59) 47. Arquitectura y diseño. Modelos de una Aplicación. -. Presentación. -. Lógica de Negocio. -. Acceso a Datos. 5.02 Diseño de la interfaz de Usuarios.. Tabla 25: Ingreso al sistema. Numeración. Representación. Descripción. A. TextBox. Ingreso de Usuario. B. TextBox. Ingreso de Contraseña. C. Button. Ingreso al Sistema. Nota. Tabla de ingreso al sistema.. Figura 33: Ingreso al Sistema.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(60) 48. Tabla 26: Componentes del Sistema Numeración A. Representación Button. Descripción Administración. B. Botton. Gestión Biblioteca. C. Botton. Catalogación. D. Botton. Prestamos. E. Botton. Devoluciones. Nota. Tabla de menú.. Figura 34: Imagen del menú con las opciones del Sistema.. .. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(61) 49. Tabla 27: Compontes creación de usuarios Numeración A B C D E F G H I J. Representación Botton Texbox Texbox Texbox Texbox Texbox Texbox Texbox Botton Botton. Descripción Nuevo Registro Codigo del Registro Cedula Nombre Apellido Usuario Contraseña Confirmar contraseña Guardar Cncelar. Nota. Tabla de creación de usuarios.. Figura 35: Gestionar Usuarios.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(62) 50. Tabla 28: Componentes Guardar Datos de Ingreso al Sistema Numeración A B C D E F G H. Representación Textbox TextBox TextBox TextBox TextBox TextBox Botton Botton. Descripción Codigo de Registro Nombre Usuario Pasword Cedula Estado editar Eliminar. Nota. Datos de usuarios para ingresar al sistema. Figura 36: Datos de los usuarios para ingresar al sistema.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(63) 51. Tabla 29: Ingreso de Nombres de las Bibliotecas Numeración A B C D E F G H I J. Representación TextBox Label TextBox TextBox TextBox TextBox TextBox TextBox Botton Botton. Descripción Código del Registro Ciudad Nombre de la Biblioteca Nombre del Director Teléfono Dirección Email Código Postal Guardar Cancelar. Nota. Datos de la Biblioteca. Figura 37: Ingreso de datos de la Biblioteca.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(64) 52. Tabla 30: Catalogación Marc Cabecera. Numeración A B C D F. Representación TextBox TextBox TextBox TextBox TextBox. G. TextBox. H I. TextBox TextBox. J. TextBox. K. TextBox. L M. Botton TextBox. Descripción Longitud del Registro Estado del Registro Tipo de Registro Nivel Bibliografico Esquema de codificación de caracteres Indicador/Subcampos/ Tamaño Nivel de Codificacion Forma de catalogación descriptiva Nivel de Registros de Recursos Múltiples Entrada de mapa y Longitudes Enviar Catalogación. Nota. Catalogación cabecera.. Figura 38: Catalogación cabecera.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(65) 53. 5.03 Especificación de Prueba de Unidad Las pruebas de unidad nos ayudan a analizar cada uno de los detalles que forman parte de este proceso, nos ayuda a describir todas las actividades de entada y salida y verificar si cumple las expectativas del diseño. Tabla 31: Especificación de prueba de unidad EPU001 Identificador de la Prueba. EPU001. Tipo de Prueba. Ingreso al sistema con usuario y pasword.. Objetivo de la Prueba. Que se ingrese al sistema únicamente los usuarios registrados. Descripción. El sistema verificara que el usuario y el pasword sean correctos.. Resultados Esperados.. Al momento de logearce en el sistema, por algún motivo se ingresa mal el usuario o el pasword nos desplegara un mensaje que diga “usuario no registrado” y si se ingresa bien los datos de entrada el sistema nos permitirá el ingreso.. Comentarios Solo los usuarios que ingresen bien los datos al momento de logearce podrán ingresar al sistema. Nota especificación de Prueba de Unidad 001.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(66) 54. Tabla 32: Especificación de Prueba de Unidad EPU002 Indicador de prueba : EPU002 Tipo de prueba. Préstamo de libros. Objetivo de la prueba. Limitar a los usuarios que tengan un máximo de tres prestamos. Descripción -. Verificar que el usuario este correctamente registrado para poder realizar un préstamo de un libro. Resultados esperados. Al momento de realizar el préstamo se verificara que el lector no tenga más de tres préstamos y si es así me desplegara un mensaje que diga “el usuario no puede tener más de tres prestamos”. Comentarios. Solo los usuarios correctamente registrados podrán acceder a los préstamos. Nota. Especificación de prueba de unidad 002.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(67) 55. Tabla 33: Especificación de Prueba de Unidad EPU003. Indicador de prueba : EPU003 Tipo de prueba. Gestión de Usuarios. Objetivo de la prueba Ingresar solo usuarios que cumplan con los requisitos obligatorios para el registro y generación de una clave Descripción. Registrar usuario Proporcional un usuario y un pasword Asignar roles de Usuario Resultados esperados. Si la contraseña no cumple con los parámetros especificados el usuario podrá generar su usuario y si la clave cumple con los niveles de seguridad el usuario se registrara y se visualizara un mensaje “usuario correcta te registrado”.. Comentarios. Solo el administrador del sistema podrá generar el usuario . Nota. Especificación de prueba de unidad 003.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(68) 56. Tabla 34: Especificación de prueba de unidad EPU004. Identificador de la prueba. EPU004. Tipo de prueba. Devolución. Objetivo de la prueba. Comprobar que el libro no esté disponible mientras no sea devuelto. Descripción -. Verificar el estado del libro este igual a como salió. -. Seleccionar el libro y cambiarlo de estado. Resultados esperados. El libro debe cambiar su estado de prestado a disponible al momento de ingresar la devolución. Comentarios. Si el libro no se encuentra en buen estado el usuario deberá devolver uno nuevo. Nota. Especificación de prueba de unidad 004.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(69) 57. Tabla 35: Especificación de prueba de unidad EPU005. Identificador de la prueba. EPU005. Registro, Modificación y eliminar usuarios. Tipo de prueba. Objetivo de la prueba. Admisión de usuarios.. Descripción. Usuario registrado Ficha de registro de usuarios Validación de campos de registro. Resultados esperados. Al ingresar un usuario los campos deben estar validados que se acepten números o letras y si el usuario cumple con los requisitos necesarios se registrara y mostrar un mensaje que diga “usuario registrado”.. Comentarios. Permitirá que se pueda ingresar más usuarios. Nota. Especificación de prueba de unidad 005.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(70) 58. 5.04. Especificación de Pureabas de Aceptación. Tabla 36: Búsqueda de libros. Identificador de la prueba. EPU001. Caso de uso. UC001. Tipo de usuario. Bibliotecario. Objetivo de la Prueba. Búsqueda de libros en el sistema. Secuencia de eventos. Búsquedas mediante filtros de nombre, autor y ubicación. Resultados Esperados. Que se muestre la información con los datos ingresados.. Comentarios. Sin comentarios Estado: aceptado. Nota. Especificación de pruebas de aceptación 001.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(71) 59. Tabla 37: Devolución de libros. Identificador de la Prueba. EPU002. Caso de uso. UC002. Tipo de usuario. Bibliotecario. Objetivo de la prueba. Devolución de libros.. Secuencia de eventos Validación de datos Registros de las devoluciones de los libros. Resultados esperados. El encargado del registro de la evolución de los libros en este caso el Bibliotecario Verificara la fecha en la cual el libro fue prestado para verificar si se cumplió el tiempo de préstamo. Comentarios. Sin comentarios. Estado: aceptado Nota: especificación de pruebas de aceptación 002.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(72) 60. Tabla 38: Ingreso y catalogación de libros. Identificador de Prueba. EPU003. Caso de Uso. UC003. Tipo de Usuario. Bibliotecario. Secuencia de Eventos. Catalogación en formato marc. Resultados esperados. El Bibliotecario deberá ingresar la respetiva información que consta con los siguientes datos: ingreso de la información del autor, fecha de publicación del libro, paginación, ubicación, datos con los cuales se nos formara la catalogación del libro ingresado.. Comentarios. Sin comentarios. Estado: Aceptado Nota: especificación de Prueba de aceptación 003.. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(73) 61. Tabla 39: Préstamo de libros. Identificador de la Prueba. EPU004. Caso de Uso. UC004. Tipo de usuario. Bibliotecario. Objetivo de la Prueba. Registrar los préstamos de los libros en el sistema. Secuencia de eventos Validar datos de usuario Validar que el lector no tenga amas de tres preamos. Resultados esperados. Registrar los préstamos de los usuarios que estén correctamente registrados y verificar que el lector no tenga más de tres prestamos activos, si tiene más de tres prestamos activos se mostrara un mensaje que diga el “usuario tiene tres prestamos activos” si el lector no tiene prestamos registrados nos desplegara un mensaje que diga “préstamo registrado”. Comentario. Sin comentarios. Estado: Aceptado Nota. Especificación de prueba de unidad 005. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(74) 62. Capítulo VI: ASPECTOS ADMINISTRATIVOS.. 6.01 Recursos Los recursos son los gastos que se hizo para la correcta elaboración del presente proyecto. Físicos. Son los materiales que utilizamos para la realización del proyecto Humano. Se refiere a todas el involucrado para la ejecución del proyecto en este caso sería tutor, lector, estudiante. Financiero. Se refiere a todos los gastos del proyecto. 6.02. Presupuesto. Tabla 40: Presupuesto del Proyecto. Presupuesto Descripción. Valor Unitario. Cantidad. Valor Total. Computadora. 700. 1. 700. Impresora. 120. 1. 120. Impresiones. 0,25. 250. 62,50. Alimentación. 50. 2. 100. Internet. 7 meses. 19. 133. Transporte. 50. 6. 300. Tutorías. 780,15. 1. 780,15. VALOR TOTAL. 2195,65. Nota. Presupuesto utilizado. MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.

(75) 63. 6.03. Cronograma. Cronograma de actividades (Ver Anexo N°. 1). MEJORAMIENOTO DE LOS PROCESOS DE GESTIÓN Y CONTROL BIBLIOTECARIA MEDIANTE UNA APLICACIÓN WEB PARA LA BIBLIOTECA MUNICIPAL DEL CANTON CAYAMBE.
