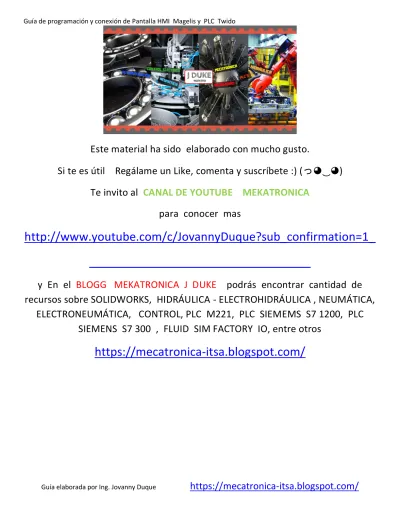

Este material ha sido elaborado con mucho gusto.

Si te es útil Regálame un Like, comenta y suscríbete :) (っ◕‿◕) Te invito al CANAL DE YOUTUBE MEKATRONICA

para conocer mas

http://www.youtube.com/c/JovannyDuque?sub_confirmation=1_

__________________________________

y En el BLOGG MEKATRONICA J DUKE podrás encontrar cantidad de recursos sobre SOLIDWORKS, HIDRÁULICA - ELECTROHIDRÁULICA , NEUMÁTICA,

ELECTRONEUMÁTICA, CONTROL, PLC M221, PLC SIEMEMS S7 1200, PLC SIEMENS S7 300 , FLUID SIM FACTORY IO, entre otros

https://mecatronica-itsa.blogspot.com/

(2)

https://mecatronica-itsa.blogspot.com/

PRIMERA PRÁCTICA MAGELIS

1)

HARWARE ,CONEXIONES Y SOFTWARE

Se requiere tener instalados los Software (Twidosoft o Twidosuite) y el Vijeo Designer

2)

PROGRAMA DE PLC TWIDO

2.1 CONFIGURACION DEL HARWARE Y LA COMUNICACIÓN POR EL PUERTO COM1

 EL PLC utilizado solo incluía el procesador (Módulo Base) Twido TWDLMDA20DTK

 El puerto de comunicación 1 debe configurarse a fin de poder establecer contacto con la pantalla Magelis, vía MODBUS

(3)

https://mecatronica-itsa.blogspot.com/

2.2 TABLA DE SIMBOLOS

Entradas y salidas tanto físicas como para manejar desde la Pantalla

2.3 PROGRAMA TWIDO SOFT

 El programa consiste de un Motor (salida) del PLC que puede activarse o desactivarse de dos formas, a través de entradas físicas del PLC (%I0.0 y %I0.1) o con botones de la pantalla táctil (%M1 Y %M2)

3)

CONFIGURACIÓN DIRECCIÓN IP DEL PC

Se debe configurar el puerto Ethernet del computador a fin de comunicar a este con la pantalla Magelis

(4)

https://mecatronica-itsa.blogspot.com/

Recomendación, IP del pc muy parecida a la IP de HMI MAGELIS

4)

ASIGNAR IP A LA PANTALLA MAGELIS: Una vez alimentada la pantalla con los 24V DC, ingresar al panel de la pantalla e engrasar la IP. (EXTREMOS DE LA PANTALLA MAGELIS)

5)

PROGRAMA EN VIJEO DESIGNER 5.0

 Definir el tipo y modelo de pantalla

 La pantalla (Destino del programa Vijeo Designer) tendrá la dirección IP

(5)

https://mecatronica-itsa.blogspot.com/

 Añadir un controlador y el tipo de comunicación ( La comunicación entre TWIDO y pantalla Magelis se realizará vía Modbus RS232.

(6)

https://mecatronica-itsa.blogspot.com/

 Configurar el puerto COM 1 de la Magelis por Modbus con los mismos parámetros que el Puerto 1 de Twido ya configurado.

 No olvidar, permitir el reconocimiento de las variables del PLC según la sintaxis de la norma IEC61131.

(7)

https://mecatronica-itsa.blogspot.com/

6)

VERIFICAR COMUNICACIÓN VIA ETHERNET ENTRE PC Y MAGELIS a fin de poder enviar el programa de Vijeo Designer a la Pantalla.

 En inicio de programas/ejecutar

 Escribir ipconfig , para que reconozca la IP del Computador (PC)

(8)

https://mecatronica-itsa.blogspot.com/

OK, Identifica la IP del PC reconocida

 Reconoce o hacer conexión con la Pantalla Magelis. (Hacer ping a la pantalla) Ping 192.168.1.1

OK, Pantalla reconocida por la red

7)

Una vez asegurada la comunicación con la pantalla se procede a elaborar el panel.

7.1 Crear Variables en Vijeo Designer

(9)

https://mecatronica-itsa.blogspot.com/

7.2 Creación del Panel (Botón Start- Stop y Luz Motor).

 Creación de Botón START

 Etiqueta botón START

(10)

https://mecatronica-itsa.blogspot.com/

 Creación Botón STOP

Color Botón STOP

(11)

https://mecatronica-itsa.blogspot.com/

 Visualizar el estado de la salida Motor con un Piloto

(12)

https://mecatronica-itsa.blogspot.com/



PANTALLA COMPLETA (Panel 1).

 ENVIAR EL PROGRAMA DE VIJEO DESIGNER A LA MAGELIS Para ello se recomienda

1) VALIDAR DESTINO, 2) GENERAR DESTINO Y 3) DESCARGAR DESTINO.

En este proceso la zona de destino debe emitir solo mensajes en VERDE

(13)

https://mecatronica-itsa.blogspot.com/

 Verificar la conexión entre el PLC TWIDO y la Pantalla con el cable TSXPCX1031 ambos conectados al puerto COM1.

 Probar el funcionamiento de la aplicación.
