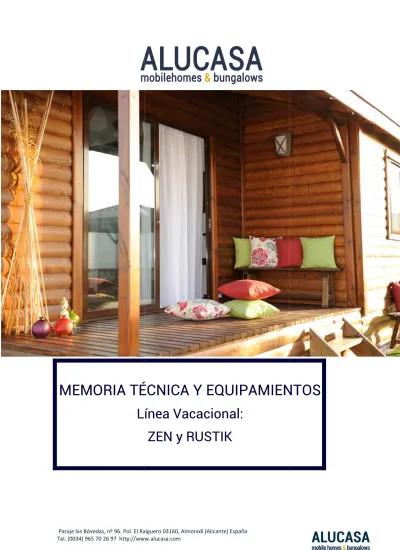

MEMORIA TÉCNICA Y EQUIPAMIENTOS Línea Vacacional:
MEMORIA TÉCNICA Y EQUIPAMIENTOS Línea Vacacional:
ZEN y RUSTIK
MEMORIA TÉCNICA Y EQUIPAMIENTOS
Paraje las Bóvedas, nº 96. Pol. El Raiguero 03160, Almoradí (Alicante) España Tel. (0034) 965 70 26 97 http://www.alucasa.com
La calidad,
el pilar de nuestra fabricación
L
o que otorga que nuestros modelos perduren en el tiempo es su proceso de fabricación y la calidad de los materiales empleados. Están fabricados para soportar todo tipo de temperaturas, tanto altas como bajas, así como cualquier tipo de clima. Este punto es muy relevante ya que, por ejemplo, un buen aislamiento otorgará, sin lugar a dudas, un mayor confort y un importante ahorro en los consumos energéticos.A continuación, encontrarás de forma detallada nuestra memoria técnica, sin secretos, porque es el resultado de un largo proceso de estudio tanto de materiales como de producción
enfocado al
"Defecto 0".
Exteriores
Porque la belleza no sólo está en el interior
A. Chasis
El chasis es el elemento del mobile home que lo dota de movilidad y su solidez en la fabricación es esencial.
El mobile home cuenta con un chasis rectangular, fabricado al 100% en acero galvani (protegido con tratamientos anticorrosión), con soldaduras en hilo continuo. Incorpora lanza o timón de arrastre reversible (para facilitar el montaje del mobile home) y ruedas neumáticas, siendo estos últimos elementos desmontables.
El suelo es un tablero de partículas de alta densidad, sobre el que se encola una manta de Polivinilo, a imitación de parquet con una capa de uso endurecida con la resistencia más alta del mercado, resistente a los golpes, arañazos y roturas, resistente al agua, Eco
características de aislamiento
Exteriores
belleza no sólo está en el interior.
El chasis es el elemento del mobile home que lo dota de movilidad y su solidez en la
El mobile home cuenta con un chasis rectangular, fabricado al 100% en acero galvani (protegido con tratamientos anticorrosión), con soldaduras en hilo continuo. Incorpora lanza o timón de arrastre reversible (para facilitar el montaje del mobile home) y ruedas neumáticas, siendo estos últimos elementos desmontables.
El suelo es un tablero de partículas de alta densidad, sobre el que se encola una manta de Polivinilo, a imitación de parquet con una capa de uso endurecida con la resistencia más alta del mercado, es, arañazos y roturas, resistente al agua, Eco-responsable, y con unas grandes aislamiento térmico y acústico.
El chasis es el elemento del mobile home que lo dota de movilidad y su solidez en la
El mobile home cuenta con un chasis rectangular, fabricado al 100% en acero galvanizado (protegido con tratamientos anticorrosión), con soldaduras en hilo continuo. Incorpora lanza o timón de arrastre reversible (para facilitar el montaje del mobile home) y ruedas neumáticas,
El suelo es un tablero de partículas de alta densidad, sobre el que se encola una manta de Polivinilo, a imitación de parquet con una capa de uso endurecida con la resistencia más alta del mercado, responsable, y con unas grandes
Paraje las Bóvedas, nº 96. Pol. El Raiguero 03160, Almoradí (Alicante) España Tel. (0034) 965 70 26 97 http://www.alucasa.com
B. Paredes exteriores
. Nuestro estándar de fabricación: el máximo aislamiento a. EstructuraLas paredes están fabricadas con un sistema de paneles sándwich prensados al vacío. Están constituidas por un núcleo aislante de 50mm de poliestireno expandido de alta densidad.
Entre las cualidades y propiedades del poliestireno expandido, destacan:
Alta resistencia térmica y acústica gracias a su bajo coeficiente de
•
Su estructura interior está compuesta por madera de pino de Suecia, específico para estructuras. El panel sándwich se completa interiormente con un tablero de Okume/Calabó laminado, antiralladuras y lavable.
Una vez que tenemos la pared estructurada y con las planchas de poliestireno expandido incorporadas y fijadas con adhesivo especial de dos componentes, la introducimos en la Prensa de Vacío. Mediante la prensa de vacío, lo que se consigue es compactar los diferentes elementos que constituyen las paredes exteriores, conformando un único elemento. La función del “vacío” es eliminar todo el aire interior de la pared, obteniendo una pared estable, robusta y segura, con una mínima pérdida calorífica. Es el mismo sistema empleado en la fabricación de las cámaras frigoríficas, camiones frigoríficos, aviones o yates.
Alta resistencia térmica y acústica
gracias a su bajo coeficiente de conductividad (Ej.
discotecas, salas de baile, etc)
Auto extinguible (No propaga llama):
contiene agente ignífugo.
Carga de combustible despreciable.
No se deforma
con elpaso del tiempo. No altera su conductividad
térmica, mantiene su capacidad de aislamiento en el
tiempo.
No es higroscópico.
No absorbe ni acumula agua ni estando sumergido.
No requiere protección especial para su manipulación.
No es dañino.
Imputrescible e insensible al ataque de
hongos y microorganismos.
Material ecológico, inerte, inocuo, durable, 100%
reciclable, no daña la capa de Ozono y es
compatible con el medio ambiente.
oeficiente de
b. Revestimientos Exteriores.
Materiales de revestimiento exterior a elegir:
Estuco
: Estucado, con pintura plástica especial para exteriores, sobre la base de un tablero marino que se introduce en la prensa de vacío previamente.
Vinilo:
Vinyl Siding es un recubrimiento de PVC (Cloruro de polivinilo) para las fachadas de las casas.El PVC de Vinyl Siding ayuda a contrarestar los rayos ultra violetas, de manera que conserva durante más tiempo los muros.
El revestimiento exterior (Vinyl Siding), ofrece un aspecto elegante, alegre y de una calidad que asegura su permanencia en el tiempo, aún en condiciones climatológicas extremas.
No requiere de un mantenimiento sofisticado, basta con lavarlos empleando una manguera y un poco de agua con jabón. Tampoco necesita pinturas ni barnices. Se mantiene inalterable a través del tiempo.
Una vez terminada la pared se obtiene un grosor de 60 mm.
Una vez terminada la pared se obtiene un grosor de 60 mm.
Paraje las Bóvedas, nº 96. Pol. El Raiguero 031 Tel. (0034) 965 70 26 97 http://www.alucasa.com
Canexel
: El canexel es un material canadiense. Está compuesto en su totalidad por fibras de madera tratadas, de alta densidad y resinas epoxi, pintadas con 5 capas al horno. S mantenimiento es inexistentecon jabón. Tampoco necesita pinturas ni barnices. Se mantiene inalterable a través del tiempo.
C. Puntos exteriores
• Esquineras decorativas, reforzadas con un tratamiento anti filtraciones.
incorporan tablero marino para exterior
• CARPINTERÍAS:
Ventanas y puerta de entrada Ventanas correderas
Dimensiones de ventanas:
Puerta exterior realizada mediante perfiles de aluminio lacado a color, abatible o doble puerta corredera (Seg
Vidrios: Espesor hojas y cámaras climalit.
Cristal formado por dos hojas en cristal transparente de 4mm y una cámara de 8mm.
Cristal 4+8+4.
Cristal cuartos de baño: Formado por una hoja de cristal transparente de 4mm y una hoja de cristal carglass de 4mm con cámara de 8mm.
Una vez terminada la pared se obtiene un grosor de 6
Paraje las Bóvedas, nº 96. Pol. El Raiguero 03160, Almoradí (Alicante) España http://www.alucasa.com
El canexel es un material canadiense. Está compuesto en su totalidad por fibras de madera tratadas, de alta densidad y resinas epoxi, pintadas con 5 capas al horno. S mantenimiento es inexistente, basta con lavarlo empleando una manguera y un poco de agua
Tampoco necesita pinturas ni barnices. Se mantiene inalterable a través del tiempo.
Puntos exteriores
Esquineras decorativas, reforzadas con un perfil en aluminio lacado a color, con tratamiento anti filtraciones. Con la elección del revestimiento exterior de canexel,
tablero marino para exterior.
y puerta de entrada:
realizadas mediante perfilería extruida en aluminio.
Dimensiones de ventanas: 90 x 160 cm., 90 x 100 cm. y 70 x 100 cm.
realizada mediante perfiles de aluminio lacado a color, abatible o doble puerta corredera (Según modelos).
Vidrios: Espesor hojas y cámaras climalit.
Cristal formado por dos hojas en cristal transparente de 4mm y una cámara de 8mm.
Cristal cuartos de baño: Formado por una hoja de cristal transparente de 4mm y una istal carglass de 4mm con cámara de 8mm.
Una vez terminada la pared se obtiene un grosor de 6
El canexel es un material canadiense. Está compuesto en su totalidad por fibras de madera tratadas, de alta densidad y resinas epoxi, pintadas con 5 capas al horno. Su empleando una manguera y un poco de agua Tampoco necesita pinturas ni barnices. Se mantiene inalterable a través del tiempo.
perfil en aluminio lacado a color, con Con la elección del revestimiento exterior de canexel,
rfilería extruida en aluminio.
90 x 100 cm. y 70 x 100 cm.
realizada mediante perfiles de aluminio lacado a color, abatible o doble
Cristal formado por dos hojas en cristal transparente de 4mm y una cámara de 8mm.
Cristal cuartos de baño: Formado por una hoja de cristal transparente de 4mm y una
Una vez terminada la pared se obtiene un grosor de 65 mm.
D. Cubiertas: Preparadas para soportar cargas de nieve y viento con el máximo aislamiento
La estructura de la cubierta está realizada mediante vigas vistas de Suecia lacadas. Éstas se anclan
expandido de alta densidad. A continuación se instalan rastreles longitudinales, atornillados a la estructura del semisándwich. Posteriormente se refuerza el aislamiento colocando una manta de fibra de vidrio entre los rastreles, semisándwich y cubierta de acero, consiguiendo por tanto el máximo nivel de aislamiento térmico y acústico.
La teja está fabricada en acero,
Disponen de un gran aislamiento térmico y acústico
Ofrecemos la posibilidad de elección entre la colocación de canalón o vierteaguas de gran tamaño de aluminio fabricado en continuo (sin juntas) a la longitudinal del mobile home, en un lado del mismo o en los dos. O bien, i
Cubierta a uno o dos aguas con una
285 cm. Y una altura máxima total de 350cm.
1. Interiores: mobiliario adaptado y de diseño A. General
Puertas de paso interiores altura x 58 cm. de ancho y
Marcos y pre marcos de puerta lacados a color. Manetas de diseño cromadas.
Dimensiones de las molduras de las puertas: 7 cm.
Paredes interiores reforzadas mediante doble tabiquería con instalación
empotrada. La pared está formada por un tablero de 16mm., más una estructura de 16 mm, más un tablero de 16 mm. TOTAL grosor de la pared: 48mm.
Techo bajo cubierta realizado con tablero contrachapado de okume estucado mediante pinturas plásticas
Vigas vistas de madera maciza de pino de Suecia Iluminación LED en todas las estancias.
Enchufes eléctricos en todas las estancias.
Electrodomésticos con eficiencia energética Clase A.
Rodapiés de PVC. Altura Detector de humos: una
Protectores anti-humedad en todo el mobiliario.
B. Salón
Sofá arcón con tapicerías desenfundables y lavables cama de 190 o 200 cm x 70cm quitándole el respaldo.
Mesa y 2/4 sillas.
Cortinas confeccionadas con tejidos Pre - instalación de antena TV.
Preparadas para soportar cargas de nieve y viento con el máximo aislamiento.
La estructura de la cubierta está realizada mediante vigas vistas de madera maciza de pino de lacadas. Éstas se anclan a paneles semisándwich con núcleo de
de alta densidad. A continuación se instalan rastreles longitudinales, atornillados a la estructura del semisándwich. Posteriormente se refuerza el aislamiento colocando una entre los rastreles, semisándwich y cubierta de acero, consiguiendo por tanto el máximo nivel de aislamiento térmico y acústico.
La teja está fabricada en acero, 100% galvanizado, y lacada a color, imitando la teja tradicional.
slamiento térmico y acústico.
Ofrecemos la posibilidad de elección entre la colocación de canalón o vierteaguas de gran tamaño de aluminio fabricado en continuo (sin juntas) a la longitudinal del mobile home, en un lado del mismo o en los dos. O bien, incorporación de voladizos.
con una altura mínima interior de 215 cm., y una altura máxima 285 cm. Y una altura máxima total de 350cm.
Interiores: mobiliario adaptado y de diseño
Puertas de paso interiores atamborradas, en color blanco, de medidas 193 cm de altura x 58 cm. de ancho y x 3,50 cm. de espesor, reforzadas con bisagras de pernio.
Marcos y pre marcos de puerta lacados a color. Manetas de diseño cromadas.
Dimensiones de las molduras de las puertas: 7 cm.
Paredes interiores reforzadas mediante doble tabiquería con instalación
La pared está formada por un tablero de 16mm., más una estructura de 16 mm, más un tablero de 16 mm. TOTAL grosor de la pared: 48mm.
Techo bajo cubierta realizado con tablero contrachapado de okume estucado mediante pinturas plásticas para interior en blanco, con tratamientos fungicidas.
madera maciza de pino de Suecia lacadas ción LED en todas las estancias.
Enchufes eléctricos en todas las estancias.
Electrodomésticos con eficiencia energética Clase A.
Altura: 6cm.
una unidad instalada.
humedad en todo el mobiliario.
Sofá arcón con tapicerías desenfundables y lavables, con la ventaja de obtener una cama de 190 o 200 cm x 70cm quitándole el respaldo.
eccionadas con tejidos opacos y lavables.
instalación de antena TV.
Preparadas para soportar cargas de nieve y
madera maciza de pino de a paneles semisándwich con núcleo de poliestireno de alta densidad. A continuación se instalan rastreles longitudinales, atornillados a la estructura del semisándwich. Posteriormente se refuerza el aislamiento colocando una entre los rastreles, semisándwich y cubierta de acero, consiguiendo
, y lacada a color, imitando la teja tradicional.
Ofrecemos la posibilidad de elección entre la colocación de canalón o vierteaguas de gran tamaño de aluminio fabricado en continuo (sin juntas) a la longitudinal del mobile home, en un
altura máxima de
atamborradas, en color blanco, de medidas 193 cm de reforzadas con bisagras de pernio.
Marcos y pre marcos de puerta lacados a color. Manetas de diseño cromadas.
Paredes interiores reforzadas mediante doble tabiquería con instalación eléctrica La pared está formada por un tablero de 16mm., más una estructura de 16 Techo bajo cubierta realizado con tablero contrachapado de okume estucado
para interior en blanco, con tratamientos fungicidas.
, con la ventaja de obtener una
Paraje las Bóvedas, nº 96. Pol. El Raiguero 03160, Almoradí (Alicante) España Tel. (0034) 965 70 26 97 http://www.alucasa.com
C. Cocina
Placa de cocción de 2 fuegos eléctrica, en color INOX con parrilla esmaltada.
Cristal templado protector en zona de cocción.
Fregadero de un seno más escurridera de acero inoxidable, con grifería mono mando y sistema de ahorro del caudal de agua.
Campana encastrada.
Frigorífico-Congelador 260 lts.(mediano) con iluminación interior y clasificación energética A+.
Muebles altos y bajos. Los muebles bajos incorporan un sistema de protección anti- humedad. Las puertas de la cocina son postformadas de alta resistencia a la abrasión, impacto, manchado y con larga durabilidad. Incorpora tirador de diseño.
Encimera de cocina tipo “postforming” con recubrimiento laminado de alta presión (HPL), termoestable, de alta resistencia.
Calentador automático de 6lts. de gas.
D. Baños
Sanitarios en porcelana.
Mueble bajo lavabo de diseño.
Espejo con doble aplique de luz integrado.
Cabina de ducha de 80 cm x 80 cm, monocasco compacto en polyester con acabado especial anti filtraciones.
La gama ZEN incorpora una ducha de 110 x 80 cm, con rociador superior.
Mampara de ducha con cierre hermético.
Grifería mono mando con sistema de ahorro del caudal de agua.
Accesorios de baño: Incluye un portarrollos y dos toalleros.
Cristal carglass en la ventana.
E. Dormitorios:
E. 1 Dormitorio principal:
Totalmente amueblado con mobiliario de diseño, con la máxima adaptación al espacio:
Armario ropero de gran cabida.
Dos Mesillas de noche.
Cabezal.
Somier de láminas de 135 x 190 cm.
Colchón con núcleo de HR. Anti-ácaros, Antibacteriano e hipo alergénico de 135 x 190cm.
Cortinas opacas.
Pre - instalación de antena TV.
Interruptores conmutados
E. 2 Dormitorio Camas paralelas:
Totalmente amueblado con mobiliario de diseño, con la máxima adaptación al espacio:
Armario ropero de gran cabida.
Una Mesilla de noche.
Dos Cabezales
Dos Somieres de láminas de 80 x 190 cm.
Colchones con núcleo de HR. Anti-ácaros, Antibacteriano e hipo alergénico de 80 x 190 cm.
Cortinas opacas.
Interruptores conmutados
2. Instalaciones: lo esencial es invisible a los ojos
1. Electricidad
La electricidad se realiza conforme al Reglamento Electrotécnico de Baja Tensión (Real Decreto 842/2002) Los mobile homes incorporan en todas las estancias, enchufes eléctricos e iluminación mediante lámparas LED. Se considera un grado de electrificación básica con una potencia prevista, P≥ 5.750 W.
El cuadro general de mando y protección está constituido por:
- Un interruptor magnetotérmico de corte general de 40 A. Este interruptor es independiente del interruptor para control de potencia (ICP), y no puede ser sustituido por éste.
- Un interruptor diferencial de 40 A 30mA que garantice la protección contra contactos indirectos de todos los circuitos.
Se prevén tres circuitos básicos independientes que se indican a continuación y estarán protegidos cada uno de ellos por un interruptor automático de corte omnipolar con accionamiento manual.
C1 – Interruptor magnetotérmico de 10 A. destinado a alimentar los puntos de iluminación.
C2 – Interruptor magnetotérmico de 16 A. destinado a tomas de corriente y frigorífico.
C3 – Interruptor magnetotérmico de 16 A. destinado a tomas de corriente en cocina y baño.
Todos los circuitos interiores están formados por líneas independientes. Tipo de cable ES07Z1-K(AS).
La acometida hasta el cuadro de mando y protección del mobile home se realiza mediante cable de cobre unipolar de tensión nominal 0,6/1kv., no propagadores de incendio y con emisión de humos y opacidad reducida de sección 2 X 6 +6TT, la conexión se realiza mediante una regleta en la parte baja del chasis.
• Iluminación exterior con aplique exterior, IP 65.
2. Fontanería
La fontanería está constituida por un doble circuito agua fría y caliente, conexionado y montado en tubo de polibutileno, sistema PB, con diámetro exterior de 15 mm, el circuito incorpora una llave de paso general y un grifo para el vaciado de las tuberías.
Al término de la instalación se realiza una prueba de resistencia mecánica y de estanqueidad, la presión máxima de trabajo prevista es de 10 bar., presión de prueba 3.0 Kg./cm2 .
Los desagües se realizan con tubo de PVC de 32 mm.de sección, todo ello sifonado y preparado para la conexión definitiva de las aguas residuales una vez instalado el mobile home en su parcela. El desagüe del inodoro es de 90mm.
Paraje las Bóvedas, nº 96. Pol. El Raiguero 03160, Almoradí (Alicante) España Tel. (0034) 965 70 26 97 http://www.alucasa.com
Las tomas y distribuciones de gas se efectúan en tubo de cobre de 10 mm, las uniones se realizan mediante soldadura de plata, cada receptor de gas dispondrá de una llave de corte independiente, se realiza una prueba de estanqueidad antes de dar por concluida la instalación de gas.
3. Nuestro producto: el bungalow móvil. Llévatelo allá donde vayas.
1. El Mobile Home es móvil: lleva elementos de rodadura incorporados (de ahí su nombre)
2. El Mobile Home sale completamente montado de fábrica y se entrega al cliente “listo para usar”, sin tener que llevar a cabo la construcción en el propio terreno.
3. El mobile home conserva un valor residual elevado, que se traduce en la facilidad de venderlo transcurrido su ciclo de utilidad. De hecho, hay un mercado de ocasión interesante de este tipo de productos.
La movilidad es esencial, ya que nos permite: ahorro ante posibles cambios de ubicación, rentabilidad: listo para alquiler inmediato. SIN OBRA. Valor residual
Cada vez son más las normativas que favorecen la instalación del mobile home frente al alojamiento fijo. Durabilidad y ausencia de mantenimiento por los materiales empleados.
Respeto al MEDIO AMBIENTE: viviendas eco-responsables, utilizamos materiales reciclables, electrodomésticos CLASE A, sistemas de ahorro de agua e iluminación LED.
Septiembre 2017
