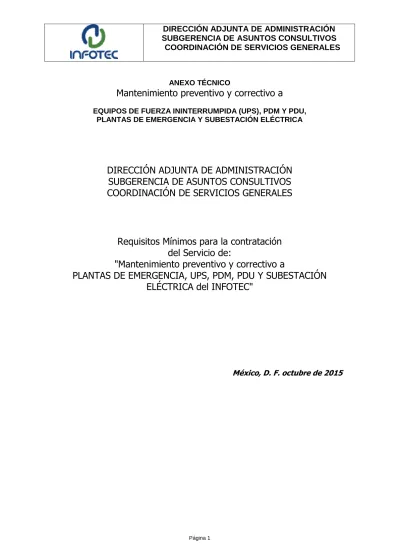

DIRECCIÓN ADJUNTA DE ADMINISTRACIÓN SUBGERENCIA DE ASUNTOS CONSULTIVOS COORDINACIÓN DE SERVICIOS GENERALES
Requisitos Mínimos para la contratación del Servicio de:
"Mantenimiento preventivo y correctivo a
PLANTAS DE EMERGENCIA, UPS, PDM, PDU Y SUBESTACIÓN ELÉCTRICA del INFOTEC"
México, D. F. octubre de 2015
GENERALIDADES
El presente proceso tiene por objeto el contratar los servicios correspondientes para mantener en operación y adecuado funcionamiento las instalaciones y equipos de Fuerza Ininterrumpida UPS, PDM, PDU, Plantas de Emergencia, y Subestación Eléctrica del Fondo de Información y Documentación para la Industria INFOTEC, mediante la contratación del “Servicio de Mantenimiento Preventivo y Correctivo, a las Instalaciones y Equipos en el Inmuebles del INFOTEC en el Distrito Federal, cuya ubicación y actividades a realizar con la frecuencias de las mismas para el Mantenimiento Preventivo y Correctivo se especifican en este Anexo Técnico.
“
El Licitante Ganador
”, se compromete a proporcionar el servicio especializado de Mantenimiento Preventivo y Correctivo a Equipos de Fuerza Ininterrumpida UPS, PDM, PDU, Plantas de Emergencia y Subestación Eléctrica en el centro de trabajo señalado en el presente anexo.“
El Licitante Ganador
” deberá presentar un escrito en donde manifieste Bajo Protesta de Decir Verdad, de que en caso de ser adjudicado, contará con un seguro de responsabilidad civil por $1´500,000.00 (un millón quinientos mil pesos 00/100 m.n.) para cubrir daños que pueda ocasionar el personal y/o equipo de la empresa a los bienes e instalaciones del INFOTEC. La reposición de los bienes dañados será en un periodo que no excederá de 20 (veinte) días naturales.“El Licitante Ganador” deberá contar con personal calificado, equipos y herramientas necesarios y en buen estado, así como disponibilidad inmediata de estos, para garantizar el Mantenimiento Preventivo y Correctivo de las Instalaciones y Equipos de Aire Acondicionado, descritas en este Anexo Técnico.
El personal de
“El Licitante Ganador”
para ingresar a las instalaciones del INFOTEC, deberá registrarse en el módulo de recepción en donde firmará la libreta que para tal efecto tendrá a resguardo el área de vigilancia, ahí se les otorgará el gafete de acceso al inmueble previa entrega de una identificación oficial.El personal de
“El Licitante Ganador”
, deberá presentarse debidamente uniformado y deberá conducirse de manera ordenada y respetuosa dentro de las instalaciones del INFOTEC.Al personal de “El Licitante Ganador” que sea sorprendido sustrayendo o dañando algún bien propiedad o en uso de “EL INFOTEC”, será retirado inmediatamente del servicio y quedará inhabilitado para laborar en el inmueble del INFOTEC, por lo que
“El Licitante Ganador” queda obligado a resarcir el daño ocasionado por su personal.
“El Licitante Ganador”
deberá presentar los programas de reclutamiento y selección del personal que aplican en su empresa, en el que demuestre que las personas contratadas y que serán asignadas para la prestación del servicio, cuentan con los conocimientos técnicos y la experiencia para realizar de manera óptima la función para la cual están siendo contratados.“El Licitante Ganador” deberá contar con mecanismos de control de asistencia del personal, registro de rutinas realizadas (con base a un programa de trabajo preestablecido), con la descripción de las funciones específicas a desarrollar.
“El Licitante Ganador” queda obligado conforme a la Ley Federal del Trabajo y la Ley del Seguro Social a dar de alta a la Seguridad Social a sus trabajadores, en un plazo máximo de 15 días naturales a partir del primer día de trabajo.
CARACTERISTICAS TECNICAS Y ALCANCES DEL SERVICIO.
El control, supervisión y seguimiento de los trabajos desarrollados por “El Prestador del Servicio” en los equipos, será responsabilidad de la Coordinación de Servicios Generales o en su caso de la persona facultada como responsable del mismo.
.
“El Prestador del Servicio” deberá garantizar que en todo momento se contará con los componentes y refacciones que se requieran para efectuar los trabajos descritos en este Anexo.
A.- Alcances del mantenimiento preventivo.
Las actividades y frecuencias descritas a continuación, se refieren a las mínimas indispensables para mantener en óptimas condiciones de operación los equipos de Fuerza Ininterrumpida (UPS), sin menoscabo de que “El Prestador del Servicio” se obligue a ejecutar aquellas otras que por su naturaleza sean indispensables para garantizar su óptimo funcionamiento.
Con el fin de que “El Licitante” considere en su propuesta técnica y económica todos los factores para la integración de las mismas, debe realizar una visita a los equipos.
Coordinándose con la Coordinación de Servicios Generales.
“El licitante” indicará en su propuesta técnica, la plantilla de personal con la cual dé cabal cumplimiento a las actividades y frecuencias indicadas en este Anexo, mismo que debe ser calificado para la operación y reparación de los equipos. Debiendo entregar currículum del personal propuesto siendo mínima la siguiente plantilla:
1 Ingeniero eléctrico titulado.
3 Técnicos Especializado en mantenimiento de instalaciones y equipos de Fuerza Ininterrumpida (UPS) y PDM, marcas Mitsubishi.
3 Ayudantes generales 1 técnico en subestaciones
En caso de sustitución de alguno durante el contrato, deberá presentar la documentación que certifique sus conocimientos.
“El Prestador del Servicio” debe cubrir a satisfacción del INFOTEC con todas sus obligaciones fiscales en tiempo y forma, así como haber inscrito en el IMSS a todo su personal.
“El Prestador del Servicio” debe cumplir todos y cada uno de los requisitos y controles que establezca el INFOTEC para la introducción, movimiento y salida de maquinaria, equipos y materiales de su propiedad o del propio servicio, así como para el control de entrada y salida de personal, además debe registrar los suministros en el momento de su ingreso.
Con la finalidad de evitar cualquier contingencia o riesgo, “El Prestador del Servicio”
debe informar a la supervisión del INFOTEC, de manera preventiva y por escrito, la necesidad de llevar a cabo trabajos de mantenimiento mayor, correctivos y de modernización en los equipos e instalaciones, así como irregularidades en el funcionamiento de los mismos.
Para el tipo de equipos que nos ocupa, se deberán cumplir los siguientes puntos sin cargo extra para el INFOTEC, en caso de requerirse:
Se proveerá en su totalidad de las refacciones necesarias para los equipos descritos en este Anexo, tales como: fusibles, diodos, resistencias, tarjetas, cableado, transformadores de potencia, tarjeta maestra de control, transistores, SCR, bobinas, baterías, ventiladores, etc.
“El licitante”, deberá presentar en su propuesta económica el costo de los mantenimientos preventivos de cada uno de los equipos de este Anexo.
B.- Aprobación del servicio.
“El Prestador del Servicio” debe presentar un reporte firmado por la supervisión del INFOTEC con las actividades sustantivas que haya ejecutado, como son: voltajes de entrada y salida del rectificador, consumo de corriente por fase, condiciones del sistema de enfriamiento, así como las recomendaciones que considere indispensables para corregir cualquier deficiencia; después de cada servicio efectuado, debe anexar un reporte fotográfico de los trabajos conteniendo, como mínimo seis fotos de cada servicio.
“El Prestador del Servicio” debe llevar registros de las actividades de mantenimiento preventivo y/o correctivo, mediante bitácora y por equipo, que contenga toda la información de las órdenes de servicio efectuadas y debidamente firmadas tanto por
“El Prestador del Servicio” como por el supervisor responsable que designe la Coordinación de Servicios Generales.
El pago por los servicios será mensual siendo indispensable presentar la factura correspondiente debidamente requisitada por “El Prestador del Servicio”, incluyendo el reporte firmado que avale la realización del servicio programado y un resumen de las actividades realizadas debidamente firmado, dicha factura será previamente revisada y firmada por la supervisión de la Coordinación de Servicios Generales.
En caso de existir descuentos, estos se deben reflejar en la facturación del periodo que corresponda o en el siguiente, previa cuantificación y conciliación entre “El Prestador del Servicio” y la supervisión de la Coordinación de Servicios Generales.
C. Atención de llamadas de emergencia.
“El Prestador del Servicio” debe proporcionar los números telefónicos de sus oficinas, teléfonos celulares y/o radio localizador para ser localizado las 24 hrs.
y los 365 días del año para atender cualquier llamada de emergencia de forma inmediata, con un máximo de tiempo de 1 hora para presentarse a resolver la emergencia en las instalaciones de la convocante, en el entendido que si a los 30 minutos de empezar a localizarlos, no responden al llamado, se llamará a otro prestador del servicio y estarán obligados a pagar todos los gastos inherentes de la emergencia y se procederá a la recisión de contrato.
D.- Horario y vigencia de la prestación del servicio.
La ejecución de los servicios será durante el tiempo de la vigencia del contrato y el desarrollo de los mismo se realizará de acuerdo al calendario establecido en este Anexo, en horario de acuerdo a las necesidades del INFOTEC; en caso de llamadas de emergencia la respuesta debe ser inmediata en un máximo de tiempo de 30 minutos.
E.- Procedimiento del mantenimiento preventivo y correctivo.
El mantenimiento preventivo y/o correctivo, debe mantener completos y en óptimo estado de funcionamiento los equipos y su transferencia eléctrica, para ello “El Prestador del Servicio” suministrará sin cargo para el INFOTEC, las partes, refacciones, insumos y materiales de primera calidad, tales como: fusibles, diodos, resistencias, tarjetas, cableado, transformadores de potencia, tarjeta maestra de control, transistores, SCR, bobinas, baterías, ventiladores, etc. y cualquier otro material y mano de obra necesario para la ejecución de los trabajos.
El personal de “El Prestador del Servicio” debe portar uniforme y credencial vigente que lo acredite como trabajadores de la empresa prestadora del servicio y mantener excelente comportamiento y presencia dentro de las instalaciones de INFOTEC cuando efectúe cualquier visita.
“El Prestador del Servicio” debe presentar reportes escritos y fotográficos de los trabajos ejecutados de manera mensual, incluyendo mediciones con sus parámetros recomendados, estado en que se deja el equipo de Fuerza Ininterrumpida y sus componentes, así como recomendaciones para el óptimo funcionamiento y seguridad de todos los elementos que se consideren indispensables para corregir cualquier deficiencia.
Las refacciones y partes que se requieran cambiar en el mantenimiento correctivo deberán ser nuevas y el proveedor garantizara su duración, resistencia y funcionamiento, por lo menos seis meses posteriores a su instalación.
Lo único que se exceptúa para los mantenimientos correctivos es lo siguiente: cambio integral de equipos.
El INFOTEC se reserva el derecho de solicitar la sustitución de cualquier trabajador en los siguientes casos: por indisciplina, ausencias, negligencia, o escasos conocimientos técnicos.
El personal de “El Prestador del Servicio” no debe presentarse a laborar sin el uniforme, así como sin la herramienta necesaria, si es así, el INFOTEC podrá solicitar su retiro de las instalaciones aplicando la Penalización por falta de atención al servicio.
Para el caso de que las reparaciones en los equipos requieran un tiempo mayor de 72 horas, “El Prestador del Servicio” deberá de considerar equipo adicional de la capacidad adecuada como respaldo al servicio, sin cargo para el INFOTEC
F.- Lugar de prestación de los servicios.
En caso de que el INFOTEC cambie el domicilio sus instalaciones, “El Prestador del Servicio” se obliga a realizar en estas ultimas los servicios contratados, en las mismas condiciones de este Anexo, siendo necesario actualizar las especificaciones de las nuevas instalaciones, las cuales serán comunicadas por el INFOTEC por escrito y en un plazo de cinco días hábiles antes del cambio de domicilio.
En el caso de equipos que se encuentran en sito, éstos se especificarán en este anexo.
G.- Penalización.
Para el caso de retrasos en cuanto a la atención de llamadas de emergencia imputables a “El Prestador del Servicio”, éste se hace acreedor a la Penalización mencionada en este anexo.
El tiempo para la atención de los servicios de emergencia será medido desde que la empresa recibe el reporte por parte de vigilancia del INFOTEC, la supervisión y/o de la Coordinación de Servicios Generales y hasta que haya ingresado al inmueble.
Si el servicio no se presta conforme al calendario establecido y/o no cumple con las especificaciones marcadas en este anexo se penalizará con el 10% del monto mensual que se hubiere pagado.
“El prestador del servicio”, deberá presentar en su propuesta económica el costo de los mantenimientos preventivos y correctivos de cada uno de los equipos.
“El prestador del servicio”, deberá desglosar los descuentos que en su caso se otorguen al INFOTEC.
“El prestador del servicio”, será responsable de todos los posibles daños que
pudieran ocasionar a los equipos.
ANEXO 1
CARACTERÍSTICAS DE LOS EQUIPOS UPS, PDM y PDU
CANTIDAD DE EQUIPOS
CARACTERÍSTICAS TECNICAS DE LOS EQUIPOS
2
1 1
EQUIPO DE FUERZA ININTERRUMPIDA, MARCA MITSUBISHI MOD.
UP9733-D104SU-2 CON CAPACIDAD DE 100 KVA, INCLUYE BANCO DE BATERIAS CAP. 100AH
EQUIPO DE FUERZA ININTERRUMPIDA, MARCA CONTROL POWER MOD. HV2000 CAP. 20 KVA INCLUYE BANCO DE BATERIAS.
EQUIPO DE FUERZA ININTERRUMPIDA, MARCA APC MOD.
SYMIM4 CAP. 20 KVA INCLUYE BANCO DE BATERIAS
2 EQUIPOS DE DISTRIBUCIÓN DE POTENCIA PDM
2 EQUIPOS PDU.
ACTIVIDADES Y FRECUENCIA DEL SERVICIO A
EQUIPOS UPS Y PDMCOMPONENTES ACTIVIDADES FRECUENCIA
ACTIVIDADES GENERALES
PARA UPS
Suministro y aplicación de pintura del tipo dieléctrico en pisos de los cuartos de ups delimitando su área de trabajo según normatividad.
Limpieza del área con retiro de los materiales producto de los trabajos de mantenimiento
UNA VEZ DURANTE LA VIGENCIA DEL CONTRATO ( EN EL MES
QUE SE PROGRAME)
CADA MES (ÚLTIMO VIERNES DE CADA MES DE 9:00 A 16:00 HORAS)
UPS DOBLE CONVERSIÓN
MITSUBISHI, CONTROL POWER, APC
SIMULANDO UNA FALLA EN LA ALIMENTACIÓN PRINCIPAL.
Comprobar que el sistema señalice correctamente verificando que no existió interrupción hacia la carga.
Comprobar perfecta sincronía con las plantas de emergencia.
Asegurar la correcta conexión a tierra de todos los equipos.
Medir su resistencia eléctrica a tierra.
CADA MES O CUANDO SEA NECESARIO ( ÚLTIMO VIERNES DE
CADA MES DE 9:00 A 16:00 HORAS)
COMPONENTES ACTIVIDADES FRECUENCIA
BANCO DE BATERIAS
Limpieza de baterías neutralizando posible contaminación en las terminales.
Medición de voltajes y sustitución del banco de baterías por otras nuevas de las mismas características cuando lo requiera.
Limpieza integral del banco de baterías.
CADA SERVICIO ( ÚLTIMO VIERNES DE
CADA MES DE 9:00 A 16:00 HORAS)
UPS DOBLE CONVERSIÓN
MITSUBISHI, CONTROL POWER, APC
SERVICIO PREVENTIVO DE RUTINA: (con el equipo funcionando revisar)
ÚLTIMO VIERNES DE CADA MES DE 9:00 A
16:00 HORAS
Estado de Transformadores y filtros
Estado de Tarjetas de control del sistema
Corrosión eléctrica en conexiones de potencia y control
Nivel de ruido y vibración en inversor y filtros input/out
Nivel de ruido en operación de ventiladores
Voltajes de salida del inversor
Voltajes del sistema de corriente directa
Pruebas de soporte de baterias
Limpieza interior y exterior de gabinetes
PRUEBAS ESTATICAS (con el equipo apagado realizar)
UNA VEZ DURANTE LA VIGENCIA DEL
CONTRATO
Pruebas estáticas a fusibles
Medición de Tiristores
Revisión de pulsos del Inversor(formas de onda)
Medición de Resistencia de aislamiento transformador.
Medición de capacitancias filtros input/output
Limpieza de peines y conectores
Revisión de power supply fuentes primaria y secundaria
Medición de capacitores de corriente directa
Verificación/cambio de ventiladores dañados
Verificación/cambio de componentes con fugas
Verificación y mantenimiento transferencia mecánica
PRUEBAS DE OPERACIÓN PREVENTIVO
ÚLTIMO VIERNES DE CADA MES DE 9:00 A
16:00 HORAS
Medición de puntos calientes en el equipo
Medición de temperatura ambiente
Medición de humedad ambiente
Medición de voltajes de entrada
Medición de voltajes de salida
Medición de voltajes de by-pass
Medición de corrientes de carga
Medición de corrientes de entrada
Medición de parámetros del bus de dc
Medición de calidad de energía ups
Análisis de ruido en modo común tierra-neutro
Temperatura del banco de baterías
PROGRAMACION DEL PANEL DE CONTROL
ÚLTIMO VIERNES DE CADA MES DE 9:00 A
16:00 HORAS
Verificar Historial de alarmas y revisar problemas
Verificar operatividad del menú de opciones
Verificar configuración del sistema
Verificar si aplica transmisión de datos al monitoreo
Borrar alarmas y ajustar fecha/hora
COMPONENTES ACTIVIDADES FRECUENCIA
PDM Y PDU MARCA UNITED
POWER
SERVICIO PREVENTIVO DE RUTINA (revisar con el equipo funcionando)
ÚLTIMO VIERNES DE CADA MES DE 9:00 A
16:00 HORAS
Estado de Transformadores
Estado de Tarjetas de control del sistema
Corrosión eléctrica en conexiones de potencia y control
Nivel de ruido y vibración del transformador
Medición de puntos calientes en el transformador
Medición de puntos calientes en derivados
Medición de puntos calientes en tornillos de conexión
Limpieza con aire a presión del interior del equipo
Limpieza exterior de gabinetes
PRUEBAS ESTATICAS (con el equipo apagado)
UNA VEZ DURANTE EL SERVICIO
Pruebas de resistencia aislamiento entrada a tierra
Pruebas de resistencia aislamiento salida a tierra
Pruebas de resistencia aislamiento entrada salida
Ajuste de tornillería conexiones eléctricas
Ajuste y verificación de conexiones al electrodo local
Ajuste de conexiones de los circuitos derivados
Revisión/ajuste de pines y conectores de tarjetas de control
Limpieza con aire a presión del equipo
PRUEBAS DE OPERACIÓN DEL PDM Y PDU (con equipo encendido)
ÚLTIMO VIERNES DE CADA MES DE 9:00 A
16:00 HORAS
Medición de puntos Calientes en el equipo
Medición de temperatura ambiente
Medición de humedad ambiente
Medición de Voltajes de Entrada transformador
Medición de Voltajes de Salida transformador
Medición de Voltajes neutro-tierra del sistema
Medición de corrientes de carga del PDM y PDU
Medición de corrientes de Entrada del PDM y PDU
Medición de corriente de tierra del sistema
Medición de calidad de Energía PDM y PDU
Análisis de ruido en modo común tierra-neutro
Analisis de calidad de Energía salida PDM y PDU
PROGRAMACION DEL PANEL DE CONTROL(con equipo encendido)
ÚLTIMO VIERNES DE CADA MES DE 9:00 A
16:00 HORAS
Verificar Historial de alarmas y revisar problemas
Verificar si aplica transmisión de datos al monitoreo
Borrar alarmas y ajustar fecha/hora
ANEXO 2
CARACTERÍSTICAS DE LAS PLANTAS DE EMERGENCIA
NUMERO DE EQUIPOS
CARACTERÍSTICAS TECNICAS DE LOS EQUIPOS
1 PLANTA DE EMERGENCIA DE 150Kw a 220Volts.
MARCA OTTOMOTORES
TANQUE DE ALMACENAMIENTO DE DIESEL DE 300Lts.
1 PLANTA DE EMERGENCIA DE 350Kw a 220Volts.
MARCA OTTOMOTORES
DOS TANQUES DE ALMACENAMIENTO DE DIESEL DE 300Lts. C/U UNO
1 PLANTA DE EMERGENCIA DE 500Kw a 220Volts.
MARCA OTTOMOTORES
TANQUE DE ALMACENAMIENTO DE DIESEL DE 1,000Lts.
ACTIVIDADES Y FRECUENCIA DEL SERVICIO A PLANTAS EMERGENCIA
COMPONENTES ACTIVIDADES FRECUENCIA
MOTOR DE COMBUSTIÓN
INTERNA
SISTEMA DE ENFRIAMIENTO
Comprobación del sistema de enfriamiento verificando que: los niveles estén correctos, que no haya fugas ni conexiones flojas o defectuosas, estado general de mangueras, bandas, conexiones y cambio de las mismas cuando sea necesario. Verificar que la alineación y tensión sea la adecuada y reapriete de conexiones.
ÚLTIMO SABADO DE CADA MES DE 9:00 A
16:00 HORAS
Prueba de la correcta operación del dispositivo de paro automático por alta temperatura.
ÚLTIMO SABADO DE CADA MES DE 9:00 A
16:00 HORAS
Verificación correcta de la operación del precalentador
ÚLTIMO SABADO DE CADA MES DE 9:00 A
16:00 HORAS
SISTEMA DE LUBRICACIÓN
Comprobación del sistema de lubricación verificando niveles correctos, operación adecuada sin fugas ni conexiones flojas o defectuosas
250 hrs DE OPERACIÓN O UNA VEZ DURANTE LA
VIGENCIA DEL CONTRATO
Cambio del elemento filtrante. ÚLTIMO SABADO DE CADA MES DE 9:00 A
16:00 HORAS
Prueba y calibración de la correcta operación de dispositivo de paro automático en caso de baja presión de aceite.
ÚLTIMO SABADO DE CADA MES DE 9:00 A
16:00 HORAS
SISTEMA DE COMBUSTIBLE Y AIRE DE ADMISIÓN
Comprobación del sistema de combustible verificando el buen estado del diésel, bomba de cebado, filtros de combustible, operación general, que no existan fugas, conexiones flojas o defectuosas, estado general de conductos.
100 hrs. DE OPERACIÓN O A LOS 3 MESES LO QUE OCURRA PRIMERO
Limpieza del elemento filtrante de combustible. 300 hrs. O UNA VEZ DURANTE EL
CONTRATO
Cambio de elemento filtrante de combustible. MENSUAL O LLENADO DEL TANQUE
Limpieza del filtro de aire del motor cada 300 hrs. 300 hrs O UNA VEZ
ACTIVIDADES Y FRECUENCIA DEL SERVICIO A PLANTAS DE EMERGENCIA
COMPONENTES ACTIVIDADES FRECUENCIA
SISTEMA ELÉCTRICO
ARRANQUE
Verificar el buen funcionamiento de las baterías del equipo
Verificar el nivel correcto del líquido de baterías y su densidad.
Inspección del cableado eléctrico verificando su buen estado.
Revisión de cargador de baterías (alternador)
Revisión de motor de arranque (marcha)
ÚLTIMO SABADO DE CADA MES DE 9:00 A
16:00 HORAS
GENERADOR
Revisión de conexiones en tablero de control.
Verificar el corrector funcionamiento del cargador de baterías automático incluido en el tablero de control
Verificar que los instrumentos de medición se encuentren en buen estado.
Verificar que los dispositivos de control operen correctamente.
Verificar “previa autorización de INFOTEC”
operación correcta de la unidad de transferencia, realizando su ciclo de operación de transferencia y retransferencia.
Efectuar “previa autorización de INFOTEC”
pruebas con la carga que alimenta la planta eléctrica de emergencia.
Verificar que todos los dispositivos de protección del equipo operen correctamente y se encuentren en buen estado.
ÚLTIMO SABADO DE CADA MES DE 9:00 A
16:00 HORAS
NOTA.- En este capítulo de plantas de emergencia el suministro de combustible será responsabilidad de “El Licitante Ganador”; los depósitos de combustibles de las plantas de emergencia siempre deberán estar a su máxima capacidad.
Será obligación por parte de “El Licitante Ganador” suministrar todo el combustible necesario para la operación durante la vigencia del contrato.
En caso de falta de energía eléctrica por parte de la Comisión Federal de Electricidad o por cualquier otra causa, será obligación de “El Licitante Ganador” el suministro de combustible, así como, el llenado de los depósitos de las plantas de emergencia durante el tiempo que dure la contingencia.
En la propuesta económica se deberá cotizar por litro el
combustible y se pagará lo que se consuma durante la vigencia
del contrato previa conciliación con el supervisor del INFOTEC.
ANEXO 3
CARACTERÍSTICAS DE LA SUBESTACIÓN ELÉCTRICA
CANTIDAD DE EQUIPOS
CARACTERÍSTICAS TECNICAS DE LOS EQUIPOS
1
SUBESTACIÓN ELÉCTRICA MCA. ELMEX, CON TRANSFORMADOR DE 1000 KVA o 500KVA EN ACEITE QUE SE ENCUENTRE FUNCIONANDO, MARCA. ZETRAK, TABLEROS DE DISTRIBUCIÓN Y TABLEROS DE EMERGENCIA.
ACTIVIDADES Y FRECUENCIA DEL SERVICIO A SUBESTACIÓN ELÉCTRICA
COMPONENTES ACTIVIDADES FRECUENCIA
Solicitar libranza en compañía de luz.
UNA VEZ DURANTE EL
SERVICIO (MES DE DICIEMBRE)
Prueba de relación de transformación (ttr) dos veces durante la vigencia del contrato.
Tensión interfasial en dina/cm
Contenido de agua total en partes por millón.
Pruebas de resistencia de aislamiento en los devanados del transformador.
X-h+t,h-x, (índice de absorción y polarización) durante 10 min. Con megger eléctrico.
Factor de potencia.
Corriente de excitación.
Tensión entre fases.
Pruebas de relación de transformación, en cada una de las posiciones del filtrado del aceite contenido en el transformador.
Desgasificador al alto vacío con equipo stock.
Suministro de aceite nuevo especial necesario para dejar a nivel tanque del transformador.
Verificación y/o corrección del factor de potencia de acuerdo a norma Comisión Federal de Electricidad.
Verificación del estado de los conos de alivio.
ACTIVIDADES Y FRECUENCIA DEL SERVICIO A SUBESTACIÓN ELÉCTRICA
COMPONENTES ACTIVIDADES FRECUENCIA
Solicitar libranza en compañía de luz.
DURANTE EL MES DE DICIEMBRE
Limpieza general exterior e interior.
Limpieza de cuchillas y partes de cobre con lija, fina tetracloruro.
Lubricación de las cuchillas en forma leve con vaselina neutra en sus partes de contacto.
Revisión y ajuste de todas las conexiones.
Verificación de niveles de aceite del transformador a temperatura máxima.
Verificación de operación de partes móviles.
Revisión de indicadores de operación.
Verificación de calibradores.
Verificación de apertura y cierre de interruptor si es en aceite checar nivel y ajuste.
Pruebas de cuchillas.
Revisión y limpieza de fusibles en alta tensión y revisar capacidad. (suministro y corrección en caso necesario.
Revisión de equipos de protección contra sobretensiones (apartarrayos con megger) verificación de niveles de aislamiento.
Revisión de conexiones de los transformadores y resistencia a tierra (con megger).
Verificación de aislamientos de transformadores.
Tomar lecturas de corriente por fase (checar balanceo).
Checar factor de potencia
Tomar lectura de demanda máxima.
Prueba de resistencia dieléctrica al aceite del transformador.
VIGENCIA DEL SERVICIO
La vigencia del servicio será del 01 de febrero de 2015 al 31 de diciembre de 2015
La vigencia del servicio de combustible DIESEL será a partir del 07 de febrero de 2015 al 31 de diciembre de 2015
LUGAR DE PRESTACIÓN DEL SERVICIO
El servicio se llevará a cabo en las instalaciones del NFOTEC, ubicadas en Av.
San Fernando No. 37 Col. Toriello Guerra, C. P. 14050, Delegación Tlalpan, México D.F.
CALENDARIO DE SERVICIOS DE MANTENIMIENTO PREVENTIVO YCORRECTIVO A EQUIPOS UPS, PDM, PDU, PLSNTAS DE EMERGENCIA
Y SUBESTACIÓN ELÉTRICA
EJERCICIO 2015
FEBRERO MARZO ABRIL MAYO JUNIO JULIO AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE DICIEMBRE
x x x x x x x x x x x
