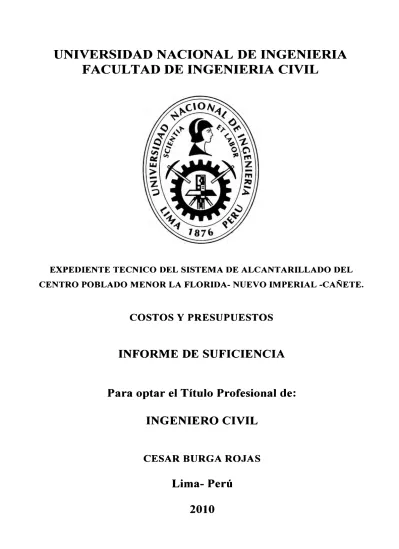

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE INGENIERIA CIVIL

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL

CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAÑETE.

COSTOS Y PRESUPUESTOS

INFORME DE SUFICIENCIA

Para optar el Título Profesional de:

INGENIERO CIVIL

CESAR BURGA ROJAS

Lima- Perú

(2)

UNIVERSIDAD NACIONAL DE INGENIERIA FACUL TAO DE INGENIERIA CIVIL

INDICE

RESUMEN

LISTA DE CUADROS LISTA DE GRAFICOS

LISTA DE SIMBOLOS Y DE SIGLAS INTRODUCCIÓN

CAPITULO l. GENERALIDADES 1.1 DATOS PRELIMINARES 1.1.1 ANTECEDENTES

1.1.2 JUSTIFICACION

1.1.3 OBJETIVO DEL ESTUDIO

1.1.4 ASPECTO SOCIOECONOMICO

1.1.5 NECESIDADES O REQUERIMIENTOS DEL SISTEMA DE ALCANTARILLADO

1.1.6 ESTUDIO DEL MERCADO

CAPÍTULO 11. PRESUPUESTO DE OBRA 2.1 DEFINICION

2.2 CRITERIOS DE SELECCIÓN

2.3 TIPOS Y CARACTERISTICAS DE LOS PRESUPUESTOS DE OBRA

2.4 COMPONENTES DEL PRESUPUESTO DE OBRA 2.4.1 METRADOS

2.4.2 ANALISIS DE COSTOS UNITARIOS 2.4.3 COSTO DIRECTO

2.4.4 COSTOS INDIRECTOS

2.4.5 APLICACIÓN DEL IMPUESTO DE LEY

2.4.6 PRESUPUESTO TOTAL O VALOR REFERENCIAL 2.4.7 FORMULAS POLINOMICAS

INDICE

3 5 5 6 7

9 9 9 9 10

11 12

16 16

17

19

19 19 20

23 24

24

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAÑETE.

(3)

UNIVERSIDAD NACIONAL DE INGENIERIA

FACUL TAO DE INGENIERIA CIVIL INDICE

CAPÍTULO 111. PRESUPUESTO DE OBRA DEL SISTEMA DE

ALCANTARILLADO Y CONEXIONES DOMICILIARIAS 3.1

3.2 3.3

METRADOS

PRESUPUESTO TOTAL O VALOR REFERENCIAL DESAGREGADO DE GASTOS GENERALES

CAPÍTULO IV. FORMULAS POLINOMICAS

4.1 OBTENCION DE FORMULAS POLINOMICAS PARA

LAS REDES REALCANTARILLADO

4.2 OBTENCION DE FORMULAS POLINOMICAS PARA LAS

CONEXIONES DOMICILIARIAS

4.3 OBTENCION DE FORMULAS POLINOMICAS

PARA EL EMISOR

CONCLUSIONES RECOMENDACIONES

BIBLIOGRAFÍA ANEXOS

26 81

90

94

96

98

100

101

102

103

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAÑETE.

"COSTOS Y PRESUPUESTOS"

(4)

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA CIVIL

RESUMEN

RESUMEN

El presente Informe de Suficiencia forma parte del EXPEDIENTE TECNICO DEL

SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA

FLORIDA y que corresponde a la determinación de los COSTOS Y

PRESUPUESTOS del proyecto en mencion.

En este Informe, se tiene la necesidad urgente de la construcción de esta obra

para su funcionamiento y así la población aliviar la situación precaria que tiene

al no contar con un servicio básico muy necesario para mejorar su calidad de

vida y disminuir la contaminación ambiental.

Dada la justificación de contar con el sistema de eliminación de aguas servidas

para la población en mención, también es importante realizar la elaboración del

diseño de ese sistema con criterio técnico de ingeniería para luego determinar su

costo en base a los requerimientos de los insumos a emplear.

El rubro de Costos y Presupuestos, bajo el cual se desarrolla el presente

informe está elaborado en base a información proporcionado por diversos

medios de tal manera que pueda reflejar las mejores condiciones de su

aplicación en el lugar de los hechos en sus diversas etapas de elaboración sobre

todo en su aplicación para la obtención de los respectivos análisis de costos

unitarios donde para su obtención se han aplicado criterios de ingeniería y ver la

incidencia de los diferentes insumos que en cada partida se tiene que

considerar.

Finalmente el conocer el resultado final del costo de inversión total del Proyecto

permite tener la herramienta principal para que la entidad responsable como es

el Concejo Distrital de Nuevo Imperial, quien en base al presupuesto obtenido

determinara el sistema de contratación y la modalidad de ejecución de la obra;

así mismo podrán gestionar el financiamiento de ejecución de la obra ante

entidades gubernamentales o privadas identificadas con apoyo a la ejecución de

este tipo de infraestructura de saneamiento.

(5)

FACUL TAO DE INGENIERIA CIVIL RESUMEN

La obtención de los presupuestos parciales tanto de redes, conexiones y emisor,

permite el análisis de los diversos recursos que se necesitara para la

construcción de cada obra siendo importante a través de resultados alcanzados

por un determinado programa de cálculo conocer la cantidad de personal a

usarse, cantidad de materiales y la utilización de equipos todo lo cual se adjunta

en el presente trabajo.

También el determinar los costos y presupuestos de la obra permitirá establecer

una buena planificación y programación y cumplir con los términos de calidad,

costo y tiempo previsto para la ejecución de la obra.

En lo que respecta a los porcentajes establecidos en los Costos indirectos estos

están justificados en sus costos fijos y variables respectivos, el variar dichos

porcentajes para más o menos merecerá un análisis minucioso debiendo

presentar los cálculos justificativos respectivos.

Es importante recalcar que el Presupuesto Total para esta Obra y según su

monto obtenido dentro del proceso de selección le corresponde ser Licitación

Pública, como se estipula para toda entidad estatal.

"COSTOS Y PRESUPUESTOS•

(6)

UNIVERSIDAD NACIONAL DE INGENIERIA FACUL TAO DE INGENIERIA CIVIL

LISTA DE CUADROS

CUADRO N

º

1.1 DESCRIPCION

Enfermedades que afectan

al C.P. La Florida.

Análisis de demanda de alcantarillado

Balance oferta-demanda

LISTA DE CUADROS

PÁGINA

10

1.2

1.3

1.4

1.5

1.6

1.7 Estructura de un presupuesto de Obra

Presupuesto adicional con costos unitarios del V. R.

13

14

17

18

19 Presupuesto adicional con costos unitarios Nuevos

Presupuesto por Administración directa

LISTA DE GRAFICOS

GRAFICO N

º

1.1 DESCRIPCION

Balance oferta-demanda

PÁGINA

15

"COSTOS Y PRESUPUESTOSº

(7)

FACULTAD DE INGENIERIA CIVIL LISTA DE SIMBOLOS Y SIGLAS

LISTA DE SIMBOLOS Y SIGLAS

SIMBOLO/SIGLA PUNO

Ha P (inicial)

P (futura)

D Tcp IGV UIT

cu

MO

M

E V BUC K

DESCRIPCION

Programa de la Naciones Unidas para el Desarrollo Hectárea

Población inicial Población futura Dotación

Tasa de crecimiento poblacional Impuesto General a las ventas Unidad Impositiva Tributaria Costo Unitario

Mano de Obra Materiales Equipos Varios

Bonificación Unificada de Construcción

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAÑETE.

"COSTOS Y PRESUPUESTOSª

(8)

INTRODUCCIÓN

INTRODUCCION

La elaboración del Expediente Técnico del Sistema de Alcantarillado para el Centro Poblado Menor La Florida", requiere además de diversa documentación técnica y administrativa que el diseño se complemente con la realización de un metrado general de partidas con sus costos unitarios y así obtener el Presupuesto Total o Valor Referencial de la Obra. Todo este proceso está enmarcado dentro del desarrollo del presente Informe de Suficiencia, que esta detallado en su contenido en cada capítulo y que a continuación se describe en forma breve:

El Capitulo 1, presenta la información preliminar que ha servido de base datos para el inicio del proyecto como el área en estudio y dar a conocer los diversos aspectos en que la actual población viene siendo afectada por la ausencia de servicios básicos como es la urgente necesidad de tener el sistema de alcantarillado que ayudara a mejorar la calidad de vida de la población involucrada.

En el Capítulo 11, se da a conocer las etapas y criterios que se requieren tomar en cuenta primeramente la ejecución de los metrados de los componentes por partidas y luego la obtención de sus costos unitarios de las diferentes partidas conformados por insumos indistintamente tanto de recursos de mano de obra, materiales y equipos y/o herramientas y finalmente obtener el Presupuesto Total de la Obra, que requerirá para la ejecución del sistema de alcantarillado.

De acuerdo a metrados realizados se tendrá que ejecutar en el sistema de alcantarillado para la red de colectores un total de 149 buzones y una longitud total de tuberías de 9334.50 m con tubería PVC Serie 25 DN con diámetro de 200 mm, y se instalaran como meta final 505 conexiones domiciliarias con tubería PVC Serie 25 DN con diámetro de 150 mm y finalmente se esta contemplando la ejecución de la tubería del emisor con tubería de PVC Serie 25 DN con diámetro de 250 mm en una longitud de 1040 m en el que se Colocara un total de 18 buzones hasta su llegada a la futura planta de tratamiento.

"COSTOS Y PRESUPUESTOS•

(9)

FACUL TAO DE INGENIE RIA CIVIL INTRODUCCION

En los análisis de costos de la mano de obra se considera los precios de

construcción civil en vista que la obra está enmarcada dentro del sector público y

por el monto necesitara de un proceso de selección a nivel de Licitación Pública

y será ejecutado por Contratista

.

De igual manera en los análisis de costos de los recursos de materiales estos

intervienen sin los impuestos de ley los mismos que son incorporados al final del

presupuesto parcial una vez conocidos los costos directos e indirectos. Y

finalmente indicar que los precios de alquileres de equipos se hacen uso de las

respectivas tablas de alquiler que se publican en los diversos escritos técnicos y

que están acorde con lo dispuesto por el MTC.

El Capítulo 111, presenta finalmente los resultados de presupuestos parciales

cuya suma proporciona el Presupuesto Total del Proyecto. El presentar

resultados parciales de presupuesto está de acuerdo a las etapas previstas en el

diseño y que han sido agrupadas en tres rubros: redes y obras civiles,

conexiones domiciliarias y emisor, resultados que tienen el siguiente costo de

ejecución:

Red de alcantarillado y Obras civiles

Conexiones domiciliarias

Emisor

Presupuesto Total o Valor Referencial

SI.

2, 105,951.13

SI.

694,800.94

SI.

240,593.90

SI. 3, 041,345.97

Finalmente en el Capítulo IV, se da a conocer las respectivas formulas

polinómicas para cada uno de los presupuestos obtenidos en forma

independiente que permitirán la obtención de los respectivos coeficientes de

reajuste de precios en la fecha de ejecución de los trabajos y actualizar los

precios a partir de la fecha del presupuesto base. Así mismo es importante

conocer la cantidad de insumos en cada uno de los recursos los mismos que se

dan a conocer y de esta forma facilitar la correcta planificación y programación

de la ejecución de la Obra.

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO IIIENOR LA FLORIDA- NUEVO IMPERIAL -CAÑETE.

"COSTOS Y PRESUPUESTOSn

(10)

UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA CIVIL

CAPITULO l.

GENERALIDADES

1.1 DATOS PRELIMINARES

1.1.1 ANTECEDENTES

CAPITULO l. GENERALIDADES

La zona del presente estudio se encuentra ubicada en el Centro Poblado Menor La Florida en el Distrito de Nuevo Imperial, Provincia Cañete, Departamento de Lima.

Se tiene como antecedente el estudio de Perfil a nivel de Pre Factibilidad realizado en base al apoyo prestado por la Facultad de Ingeniería Civil de la Universidad Nacional de Ingeniería a la Municipalidad Distrital de Nuevo Imperial y que de acuerdo a resultados de dicho Perfil según viabilidad conseguida, se esta procediendo a la elaboración del presente Estudio, para que sirva de apoyo a la entidad Municipal, y esta pueda solicitar el financiamiento requerido, ante los programas de saneamiento que se vienen realizando a nivel nacional.

1.1.2 JUSTIFICACION

Esta propuesta se justifica porque se quiere obtener el Presupuesto o Valor Referencial para la ejecución del proyecto del sistema de alcantarillado de la Florida, para que la Municipalidad Distrital de Nuevo Imperial pueda conseguir el financiamiento de esta obra ya sea con recursos propios o a través de otras entidades.

1.1.3 OBJETIVO DEL ESTUDIO OBJETIVO PRINCIPAL

• Obtendremos la recolección y eliminación de manera rápida y segura de las aguas residuales, eliminando la contaminación del suelo, conservando y protegiendo los cursos de agua, desapareciendo las enfermedades de origen fecal-oral como el cólera, tifoidea, disenterías, entre otras; que provienen de los microorganismos, gérmenes patógenos alojados en los líquidos peligrosos producidos por el ser humano.

(11)

OBJETIVO ESPECIFICO

CAPITULO l. GENERALIDADES

• Definir los materiales e insumos a utilizar para la elaboración del

presupuesto teniendo como prioridad los materiales que se puedan

encontrar en la zona de estudio, las partidas del presupuesto tendrá su

respectivo análisis de precio unitarios y metrados correspondiente.

• Estimar en lo posible el beneficio social y económico de la población con

la ejecución del presente expediente técnico.

1.1.4 ASPECTO SOCIOECONOMICO

La principal actividad económica es la agricultura con un 56.3% de la población

total, seguida por el comercio con un 9.3% de la población.

Según estudios realizados por la PUND

1

_{aplicadas a las familias, del lugar el}

ingreso promedio familiar percápita es de S/. 556.56/ mes.

Zona o área afectada: la zona afectada corresponde al centro poblado La Florida

ubicado en el distrito de Nuevo Imperial.

Respecto a las vías de acceso al centro poblado La Florida, se cuenta con vías

asfaltadas, pero solo hasta el ingreso al centro poblado, no cuentan con pistas,

ni veredas internas. Las vías asfaltadas permiten al centro poblado tener acceso

a los centros de producción, comercio y de consumo como son: Nuevo Imperial,

Imperial y San Vicente.

Estando comunicados por vías asfaltadas es de esperarse que aumente en

mayor consideración la población, comercio y producción en La Florida, en un

futuro cercano.

Los pobladores del Centro Poblado La Florida se atienden en el puesto de salud

ubicado en La Florida y las emergencias son derivadas al centro de salud de

Nuevo Imperial.

El Centro Poblado La Florida, capta agua del canal principal, ubicado en la Av.

Canal de la Mancha intersección con la Av. Augusto B. Leguía, los pobladores

son conscientes que el agua que extraen del canal, no es potable teniendo que

hervirla y clorarla para su consumo.

1 _{Índice de Desarrollo Humano según et PNUD (Programa de la Naciones Unidas para el Desarrollo)}

(12)

FACULTAD DE INGENIERIA CIVIL CAPITULO l. GENERALIDADES

Cuadro Nº_{1.1 ENFERMEDADES QUE AFECTAN AL C.P. LA FLORIDA} ' PUESTO DE SALUD "LA FLORIDA"

MORBILIDAD ₂₀₀₆ ₂₀₀₇ ₂₀₀₈

Enfermedades de las vías respiratorias 126 114 965

Enfermedades infecciosas v carasitarias 56 34 ₇₀₃

Enfermedades del sistema dioestivo 16 68 318

Enfermedades del sistema aenitourinario 7 4 98

Enfermedades del sistema osteomuscular 14 54

Síntomas sionos

v

hallazaos anormales. 6 3 18

Enfermedades endocrinas nutricionales 27 18

Traumatismos envenenamientos

v

otras 4 8 ₆

Enfermedades de ciel

v

de teiido 3 2

Otras Morbilidades 50 30 381

Total 296 277 2661

FUENTE: Lineamientos de Desarrollo Para El Distrito De Nuevo Imperial Sistema de Alcantarillado en Los Anexos La Florida Y El Desierto, Araoz Carbajal, Thomas Jacsson, informe de suficiencia FIC-UNI.

De acuerdo a los resultados se observa que las enfermedades del tipo infeccioso

y parasitario tiene un alto índice de ocurrencia debido a que al poblador no se le

otorga un saneamiento de calidad en los servicios básicos y de salud.

La mayoría de niños y jóvenes estudian en el distrito de Nuevo Imperial debido a

que cuenta con 5 centros educativos a nivel inicial y un centro educativo a nivel

cuna, para niños entre 3 a 5 años siendo los más representativos: Jardín-Cuna

Santa María Alta N

º

_{504, Jardín Carmen Alto N}

º

_{404, entre otros.}

El centro educativo de género mixto más representativo del centro poblado es

Jorge Chávez Dartnell N

º

_{20163, en La Florida.}

1.1.5 NECESIDADES

o

REQUERIMIENTOS

DEL

SISTEMA

DE

ALCANTARILLADO.

El Centro Poblado Menor La Florida, no cuenta con un sistema de alcantarillado

de aguas residuales y actualmente utilizan letrinas en cada vivienda o en caso

contrario hacen uso del campo para sus deposiciones, lo cual trae como

consecuencia, contaminación presentándose origen a enfermedades infecto

contagiosas, así como la presencia de insectos, malos olores en el ambiente,

etc.

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERJAL -CAÑETE.

(13)

FACUL TAO DE INGENIERIA CIVIL CAPITULO l. GENERALIDADES

La ausencia de este servicio básico sobre todo en época de verano se hace

notar más, debido a la mayor estadía de ta población en sus domicilios y por el

aumento de temperatura.

Por lo tanto es de vital necesidad, que el poblado cuente con el sistema de

alcantarillado, mejorando la calidad de vida de sus pobladores; aportando en

forma significativa en el desarrollo socioeconómico del mismo.

El requerimiento del sistema es para atender a una población de 499 viviendas,

tres centros educativos, dos servicios comunales y un centro de salud, todo lo

cual ocupa un área de 702,060.60 m

2 (70.20Ha).

1.1.6 ESTUDIO DEL MERCADO.

Para el análisis de la demanda del sistema de alcantarillado, se considera un

horizonte de evaluación del proyecto de 20 años, estimado en función de las

características constructivas de la infraestructura y las proyecciones de la

población servida.

En la actualidad, como se ha indicado la población no cuenta con redes de

alcantarillado, tampoco con una planta de tratamiento de aguas servidas, solo

tienen letrinas y silos, muchas de ellas no se encuentran

.

en buen estado siendo

un foco de infección.

Para la obtención de la demanda se han considerado Pi

=

2994 hab (total)

T cp

=

_{2.13%; horizonte del proyecto n}

=

20años, dotación

=

220 litros / hab /día;

densidad por lote

=

6 hab/lt; aporte de agua residuales

=

80%; porcentaje de

pérdidas de desagüe=5% (% estimado que usualmente se considera).

(14)

Cuadro Nº_{1.2 ANALISIS DE DEMANDA DE ALCANTARILLADO}

POBLACION VIVIENDAS

SERVIDA SERVIDAS VOLUMEN

POBLACION COBERTURA C/CONEXION C/CONEXION DESAGUE

AÑO TOTAL _(%) (hab) (unidades) lts/dfa m3/af\o

(1) (2) (3) (4) (5) (6)

o

2,994 0.00%

o

1 3,058 93.00% 2,844 474 500,496 182,681

2 3,122 93.50% 2,919 486 513,681 187,493

3 3,185 94.00% 2,994 499 559,915 204,369

4 3,249 94.50% 3,070 512 574,163 209,569

5 3,313 95.00% 3,147 525 588,530 214,814

6 3,377 95.20% 3,215 536 601,121 219,409

7 3,440 95.40% 3,282 547 613,762 224,023

8 3,504 95.60% 3,350 558 626,450 228,654

9 3,568 95.80% 3,418 570 639,185 233,302

10 3,632 96.00% 3,486 581 651,966 237,968

11 3,695 96.00% 3,548 591 663,414 242,146

12 3,759 96.00% 3,609 601 674,864 246,325

13 3,823 96.00% 3,670 612 686,312 250,504

14 _3,887 _96.00% _3,731 ₆₂₂ _697,761 _254,683

15 _3,951 _96.00% _3,793 ₆₃₂ _{709,209 258,861}

16 _4,014 _96.00% _3,854 ₆₄₂ _720,659 _263,040

17 _4,078 _96.00% _3,915 ₆₅₃ 732,105 267,218

18 _4,142 _96.00% _3,976 ₆₆₃ _743,553 _271,397

19 _4,206 _96.00% _4,037 ₆₇₃ 755,001 275,575

20 _4,269 _96.00% _4,099 ₆₈₃ _766,449 _279,754

FUENTE: Elaboración Propia

La demanda de los servicios de alcantarillado se calcula en base a la cobertura

proyectada, determinando la población servida con conexión en el año O sin

beneficiarios, durante los dos primeros años posteriores no se logra cubrir la

cantidad total de conexiones proyectadas por lo que en ese periodo se realizan

una serie de trámites legales, recién en el año 3 tenemos 499 viviendas servidas

cumpliendo con la cobertura y esperando incrementar las conexiones hasta

llegar al 96% que significan 683 viviendas conectadas.

Considerando que de acuerdo al Reglamento Nacional de Edificaciones

considera que del total de agua potable utilizada se afecta un coeficiente de

recuperación del 80%.

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAÑETE.

(15)

De esta manera se ha calculado un volumen proyectado de desagüe de 279,754

metros cúbicos en el año 20.

Análisis de la oferta del alcantarillado, en la actualidad no se cuenta con redes

de alcantarillado. Por dicha razón la población realiza la disposición sanitaria en

letrinas y silos. Se puede concluir que la oferta actual de alcantarillado es cero.

Balance oferta - demanda, comparar la demanda proyectada con la oferta

actual, se puede apreciar que el déficit es creciente, empezando desde 5.79 1/s

en el año 1, al año 10 la brecha se ha aumentado a 7.55 1/s y alcanzando a 8.87

1/s en el año 20.

Cuadro Nº_{1.3 BALANCE OFERTA-DEMANDA} ºOferta Demanda

Afio Actual provactada Balance

1

o

5.79 -5.79

2

o

5.95 -5.95

3

o

6.48 -6.48

4

o

6.65 -6.65

5

o

6.81 -6.81

6

o

6.96 -6.96

7

o

7.1 -7.10

8

o

7.25 -7.25

9

o

7.4 -7.40

10

o

7.55 -7.55

11

o

7.68 -7.68

12

o

7.81 -7.81

13

o

7.94 -7.94

14

o

8.08 -8.08

15

o

8.21 -8.21

16

o

8.34 -8.34

17

o

8.47 -8.47

18

o

8.61 -8.61

19

o

8.74 -8.74

20

o

8.87 -8.87

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CJWETE.

"COSTOS Y PRESUPUESTOS"

(16)

10 9 .,, J 8 w 7

·=> (!) ₆ <( 1/) ₅ o ₄

w

o ....J 3 <(

2 o <(

o f

Gráfico Nº_{1.1 BALANCE OFERTA-DEMANDA}

BALANCE OFERTA-DEMANDA DE TRATAMIENTO DE DESAGÜES

.

-•

-·

----

-2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 AÑOS -DEMANDA DE TRATAMIENTO DE DESAGÜES

OFERTA DE TRATAMIENTO DE DESAGÜES

(17)

FACULTAD DE INGENIERIA CIVIL CAPITULO /l. PRESUPUESTO DE OBRA

CAPITULO 11.

PRESUPUESTO DE OBRA

2.1 DEFINICION

Es el valor referencial de la obra. En él figurarán, en cifras los metrados, los

análisis de costos unitarios o precios unitarios de cada partida que requiere el

proyecto.

Presupuesto Total de Obra se obtiene al sumar el costo directo con los

Gastos Generales, Utilidad e Impuestos (I.G.V.) correspondiente

2.2 CRITERIOS DE SELECCIÓN

Los criterios de selección son: licitación pública, concurso público,

adjudicación directa y de menor cuantía. El Reglamento determinará las

características, requisitos, procedimientos, sistemas y modalidades aplicables a

cada proceso de selección.

La determinación de los Procesos de Selección para efectuar las Licitaciones

Públicas, Concursos Públicos y Adjudicaciones Directas, en todas las Entidades

del Sector Público incluidas los Gobiernos locales, se sujetan a los montos

siguientes, de acuerdo al artículo 14 de la Ley de Presupuesto del Sector

Público para el Año Fiscal 2009, Ley N

º

_28652:

a) La Contratación de Obras:

• Licitación Pública: si el valor referencial es igual o superior a 340

Unidades Impositivas Tributarias (UIT)

• Adjudicación Directa: si el valor referencial es inferior a 340 (UIT)

Cuando el monto del valor referencial de una obra pública sea igual o mayor a

1192 (UIT) el organismo ejecutor debe contratar, obligatoriamente, la

supervisión y control de obras, de acuerdo al valor referencial del proyecto a

ejecutar se tendría que seleccionar bajo la modalidad de licitación pública.

"COSTOS Y PRESUPUESTOS"

(18)

FACUL TAO DE INGENIERIA CIVIL CAPITULO 11. PRESUPUESTO DE OBRA

2.3 TIPOS Y CARACTERISTICAS DE LOS PRESUPUESTOS DE OBRA

Desde el punto de vista de las aplicaciones técnico-legales, conocemos los

siguientes tipos de Presupuestos de Obras Publicas:

a) Presupuesto de Obra por Contrata.

b) Presupuesto de Obra por Administración Directa.

a) Presupuesto de Obra por Contrata

Para un Presupuesto de Obra por contrata se debe tener en cuenta las

siguientes consideraciones:

Se debe formular los Análisis de Costos Unitarios considerando los precios

de los materiales y los costos de operación de la tarifas de alquiler de equipo,

sin IGV.

Los Presupuestos Adicionales solo llevan Gastos Generales Variables, las

obras por contrata a su vez pueden ser:

a.1.

Presupuesto de Obra Principal (P.O.P.)

Corresponde al presupuesto contratado, tiene la siguiente estructura

Cuadro Nº_{1.4 ESTRUCTURA DE UN PRESUPUESTO DE OBRA}

Partida Descripción Und

1.01 Excavación T- normal

-Costo Directo

Gastos Generales Fijos Gastos Generales Variables Sub total

Factor de Relación IGV

TOTAL DEL PRESUPUESTO

a.2.

Presupuesto Adicional de Obra

Metrado

e.u.

-

-a.2.1

Con costos Unitarios del Valor Referencial (V.R.)

Tiene la siguiente estructura:

Parcial

-EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAÑETE.

(19)

Cuadro Nº_{1.5 PRESUPUESTO ADICIONAL CON COSTOS UNITARIOS DEL V.R.}

Partida

1

Descripción

1

Und

1

Metrado

1 e.u. 1

1.01 1 Excavación T- normal ₁

-

₁

-

1

Costo Directo

Gastos Generales Fijos ( No se considera)

Gastos Generales Variables Sub total

Factor de Relación IGV

a.2.2

Con costos Unitarios Nuevos o Pactados

Tiene la siguiente estructura:

-

1

Parcial

-0.00

-Cuadro Nº_{1.6 PRESUPUESTO ADICIONAL CON COSTOS UNITARIOS NUEVOS}

Partida Descripción Und Metrado

e.u.

1.01 Excavación T- normal

-

-Costo Directo

Gastos Generales Fijos ( No se considera)

Gastos Generales Variables Sub total

Factor de Relación ( No se considera)

IGV

b) Presupuesto de Obra por Administración Directa.

-

Parcial

-0.00

-Para un Presupuesto de Obra por Administración Directa se debe tener en cuenta las siguientes consideraciones:

Se debe formular los Análisis de Costos Unitarios considerando los precios de los materiales y los costos de operación de la tarifas de alquiler de equipo, con IGV.

Los Presupuestos de las obras por Administración Directa no tienen Utilidad ni IGV, Consideran las importaciones de equipos y materiales que sean necesarios realizar para la obra con todos sus costos e impuestos, los presupuestos de obras por Administración Directa tienen la siguiente estructura:

(20)

Cuadro Nº_{1.7 PRESUPUESTO DE OBRA POR ADMINISTRACIÓN DIRECTA} Partida

1

Descripción

1

Und

1

Metrado

1 _e.u.

1

Parcial

1.01 1 Excavación T- normal ₁

-

₁

-

₁

-

₁

-Costo Directo

-Gastos Operativos

-Sub total

-TOTAL DEL PRESUPUESTO

-FUENTE: Elaboración Propia

2.4 COMPONENTES DEL PRESUPUESTO DE OBRA

Los componentes que forman parte de un presupuesto son los siguientes:

2.4.1 METRADOS

Es el conjunto ordenado de datos que se obtienen mediante lecturas acotadas a

determinada escala, esto se realiza con el objeto de calcular la cantidad de obra

a realizar que multiplicado por los respectivos precios unitarios y sumados en su

totalidad se obtiene el Costo Directo.

2.4.2 ANALISIS DE COSTOS UNITARIOS

Para el análisis de costos unitarios se han tenido en cuenta las siguientes

Consideraciones:

En el análisis de las partidas se consideran los porcentajes de desperdicios y/o

roturas de los materiales que intervienen en las mismas, El análisis de

excavación contempla los taludes de las paredes para el tipo de terreno.

Cada partida considerara los costos de Mano de obra, Equipo y Materiales

necesarios para la completa y correcta terminación de la misma.

Los costos de los insumos han sido tomados de revistas técnicas de la

construcción, y cotizaciones efectuadas con precios referidos al mes de

(21)

Noviembre del 2009, Los costos de la Mano de Obra, son los que rigen para las

obras de Construcción civil e incluyen sus beneficios sociales de ley y

bonificaciones que corresponden para este tipo de obra.

Los costos de materiales, corresponden a materiales nuevos, incluyendo el flete

-transporte hasta pie de obra excepto para tuberías que están considerados en

forma independiente.

2.4.3 COSTO DIRECTO

El Costo Directo es la sumatoria de la Mano de Obra (incluyendo leyes sociales),

Equipos, Herramientas y todos los Materiales que se requieren para la ejecución

de la Obra.

Los Costos Directos que se analizarán para cada una de las partidas

conformantes pueden tener diversos grados de aproximación de acuerdo al

interés que se proponga. De acuerdo a la magnitud de la Obra, los metrados

variarán y los costos unitarios se calcularán mediante un análisis bien detallado

el cual se mostrará con la aplicación del software S-10, programa de Costos en

el que se considerará las características de la Obra específicamente el lugar o

zona a desarrollarse la ejecución del proyecto. Los Costos Unitarios se

representa por la siguiente fórmula matemática:

Donde:

e.u

MO

Eq

Mat

Herr

= Costo unitario

= Mano de Obra

= Equipo

= Materiales

= Herramientas.

e.u=

MO

+Eq + Mat. + Herr.

(22)

Mano de Obra

CAPITULO 11. PRESUPUESTO DE OBRA

El costo de la mano de Obra está determinado por categorías definidas en construcción civil como: Capataz, Operario, Oficial y Peón, Para la obtención de costos de las partidas se considerara los precios vigentes del costo de la mano de Obra en el territorio Nacional, como se ha indicado anteriormente.

El costo de la Mano de Obra es la sumatoria de los siguientes rubros que están Sujetos a las disposiciones legales vigentes:

• Jornal Básico Comprende la remuneración Básica. • Leyes Sociales.

• Bonificación Unificada de Construcción (BUC). • Bonificación por Movilidad Acumulada.

Categorías de los trabajadores.

Operario

Albañil, carpintero, fierrero, electricista, gasfitero, plomero, almacenero, chofer, mecánico y demás trabajadores calificados en una especialidad en el ramo. En esta misma categoría se consideran a los maquinistas que desempeñan las funciones de los operarios mezcladores, concreteros, wincheros, etc.

Oficial o Ayudante

Los trabajadores que desempeñan las mismas ocupaciones, pero que laboran como ayudantes del operario que tenga a su cargo la responsabilidad de la tarea y que no hubieran alcanzado plena calificación en la especialidad, en esta categoría también está comprendido los guardianes.

Peón

Los trabajadores no calificados que son ocupados indistintamente en diversas tareas de la construcción.

Capataz

En lo referente a los capataces se denominará Capataz "A" al encargado de realizar todo tipo de trabajo a excepción de los trabajos de movimientos de tierras y uso de explosivos, quien se encargará el Capataz "B".

Equipo Mecánico

El equipo es un elemento muy importante, ya que tiene una gran incidencia en el

(23)

Costo del proyecto, sobre todo en lo que se refiere a las actividades de

movimiento de tierras.

Para calcular el costo de alquiler horario de los equipos hay que tener presente

dos elementos fundamentales:

• Costo de Posesión

Donde se incluye las depreciaciones, intereses, capital, obligaciones

tributarias, seguros, etc.

• Costo de Operación

Donde se incluye combustibles, lubricantes, filtros, neumáticos,

mantenimiento, operador y elementos de desgaste.

Los Costos de Alquiler, horario del equipo mecánico, que se utilizaran para el

desarrollo del presente proyecto se cotizaran en el mercado nacional.

Materiales

El costo de los Materiales a utilizar, son de los componentes básicos que

intervienen dentro de los análisis de Costos Unitarios. El costo utilizado es del

material puesto en Obra que incluirá los siguientes rubros:

• Precio del Material en el centro abastecedor.

Los Precios de materiales, será aquella que se tome del costo en fabrica sin

incluir el I.G.V.

• Costo de Flete

Flete es el costo del Transporte desde el centro abastecedor hasta el

almacén de la Obra.

• Costo de Almacenamiento

Es el que corresponde al de almacenar los insumos adquiridos el cual es un

servicio auxiliar en la construcción, dentro de este costo se puede considerar

lo siguiente:

• Mermas

Merma es una porción de un material que no se consume naturalmente, son

los desperdicios que son pérdidas irrecuperables e inutilizables de los

insumos, generalmente se presentan en el proceso de transporte desde el

centro abastecedor hasta el almacén de la Obra, también en el proceso

constructivo, etc., en fin son costos que serán considerados dentro del costo

(24)

del material. Se considerara el costo de mermas en un monto no mayor del 5%

del costo del material que le requiera.

Herramientas

Se refiere al desgaste que puede sufrir cualquier utensilio o herramienta

pequeña que va a servir al personal en la ejecución de trabajos simples y/o

complementarios independiente de lo que se hace mediante la utilización de

equipo pesado.

Dado que el rubro Herramientas forma parte de un análisis de Costos Unitarios

su costo es dificil determinarlo, además de que incide muy poco, en el

presupuesto se considerara un porcentaje del 2% de la mano de Obra.

2.4.4 COSTOS INDIRECTOS

Los costos Indirectos que conformaran el Presupuesto de Obra, serán

analizados de acuerdo a las necesidades de la misma y que resultaran ser:

Los Costos Indirectos Fijos, integrados por los siguientes cargos:

• Campamentos de Obra.

• Seguros.

• Liquidación de Obra.

• Impuestos y Timbres.

• Gastos Diversos.

Costos Indirectos Variables, que corresponden a:

• Costos de la Dirección Técnica y Administrativa de la Obra, conformada por los

sueldos y remuneraciones del personal profesional técnico, administrativo y

auxiliar a utilizar en la ejecución de la Obra. Estos costos incluirán los cargos por

Beneficios sociales.

• Gastos de movilización y desmovilización del personal.

• Gastos administrativos de la Oficina Central y costos del personal del

Contratista que interviene directamente en la Obra y que no ha sido cargado ni

en los precios unitarios ni en los gastos fijos. Los sueldos y remuneraciones

serán igualmente afectados de los beneficios sociales.

(25)

• Costos de equipo no incluidos en los Costos Directos, tales como camionetas,

grupo electrógeno para el campamento, equipos de laboratorio, de

comunicación, computo, topografía, etc.

• Gastos Financieros y Seguros conformados por los Costos de las Cartas de

Fianzas que debe entregar el Contratista.

2.4.5 · APLICACIÓN DEL IMPUESTO DE LEY

El Impuesto de ley que se aplicara al proyecto corresponde al 19% del Sub Total

del presupuesto de Obra.

2.4.6 PRESUPUESTO TOTAL O VALOR REFERENCIAL

Conocidos los metrados, los análisis de costos unitarios o precios unitarios de

cada partida que requiere el proyecto y agregando los Gastos Generales,

Utilidad e Impuestos (I.G.V.) se formula el Presupuesto Total de Obra.

El presupuesto del Sistema de Alcantarillado del Centro Poblado menor la

Florida-Nuevo Imperial - Cañete está compuesto por los siguientes sub

presupuestos:

a) Redes de Alcantarillado y Obras Civiles.

b) Conexiones Domiciliarias

c) Emisor

2.4. 7 FORMULAS POLINOMICAS

Las formulas polinomicas, constituyen un procedimiento convencional del

cálculo para obtener el valor de los incrementos que experimentan los

presupuestos de obra en el tiempo. Es la sumatoria de términos llamados

monomios que contienen la incidencia de los principales elementos de costo de

la obra cuya suma determinada para un periodo dado el coeficiente de reajuste

"K", del monto de la obra, que permite actualizar el costo de una obra( o parte de

ella que es el avance de ejecución ) a partir de la fecha del presupuesto base,

por el incremento que se genera en cada uno de los elementos componentes,

esto es el proceso de valorización.

ªCOSTOS Y PRESUPUESTOS•

(26)

FACULTAD DE INGENIERIA CIVIL CAPITULO 11. PRESUPUESTO DE OBRA

Una Formula polinómica esta constituida por la incidencia de hasta 8 monomios,

El coeficiente de incidencia mínimo de un monomio es de 5 centésimos.

Los valores de los coeficientes de incidencia están dados en cifras decimales

con aproximación al milésimo.

La suma de todos los coeficientes de incidencia de una formula polinomica es de

uno.

Los valores del factor de reajuste "K" están expresados al milésimo.

Cuando los elementos componentes participan con coeficientes de incidencia

menores a los 5 centésimos, se pueden agrupar con otros elementos

componentes de tal forma que su incidencia asociada supere al mínimo

señalado, constituyendo así los monomios compuestos.

Los monomios compuestos pueden estar formados hasta por 3 elementos

componentes que se les puede denominar sub monomios.

Se recomienda el siguiente orden de monomios:

1.

Mano de Obra lncl. Leyes sociales

(J)

2. Materiales

(M)

3. Materiales

4. Materiales

5. Materiales

6. Equipos

(E)

7. Varios

_(V)

8. Gastos generales y Utilidad

(GU)

"COSTOS Y PRESUPUESTOS•

(27)

CAPITULO 111.

CAPITULO 111

PRESUPUESTO DE OBRA DEL SISTEMA DE ALCANTARILLADO Y CONEXIONES DOMICILIARIAS

3.1 METRADOS

Se presentan a continuación los respectivos metrados de las diversas partidas componentes de los tres presupuestos elaborados para el presente estudio definitivo, las mismas que a continuación se detallan:

(28)

FACUL TAO DE INGENIERIA CIVIL CAPITULO III

PLANILLA DE METRADOS DE REDES DE ALCANTARILLADO Y OBRAS CIVILES

(29)

FACULTAD DE INGENIERIA CIVIL CAPÍTULO 111.

PLANILLA DE METRADOS

Presupuesto EXPEDIENTE TECNICO PARA EL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA - NUEVO IMPERIAL -CAÑETE

Subpresupuesto REDES DE ALCANTARILLADO Y OBRAS CMLES

Cliente MUNICIPALIDAD DISTRITAL DE NUEVO IMPERIAL - CAÑETE Lugar LIMA - CAÑETE - NUEVO IMPERIAL

ltem Descripción

01 OBRAS PROVISIONALES

01.01 CARTEL DE IDENTIFICACION DE LA OBRA DE 3.60X2.40M

01.02 CONO FIBRA VIIDRIO FOSFORESCENTE P/DESVIO DE TRANSITO S/D (PROV. _{DURANTE OBRA)}

01.03 TRANQUERA TIPO BARANDA 2.40M X 1.20M P/SENALIZACION-PROTEC.(Prov. durante _obra)

01.04 PUENTE DE MADERA PARA PASE PEATONAL SOBRE ZANJA S/D(PROV. DURANTE _OBRA) 01.05 CAMPAMENTO PROVISIONAL DE OBRA

01.05.01 LOCAL OFICINA

01.05.02 SSHH 01.05.03 ALMACEN 01.05.04 COMEDOR

02 TRABAJOS PRELIMINARES

02.01 MOVILIZACION DE CAMPAMENTOS, MAQUINARIAS, HERRAMIENTAS PARA LA OBRA

02.02 TRAZO Y REPLANTEO INICIAL DEL PROYECTO, PARA LINEAS REDES CON ESTACION _TOTAL 02.03 REPLANTEO FINAL DE LA OBRA P/LINEAS DE REDES CON ESTACION TOTAL 03 RED DE ALCANTARILLADO

03.01 EXCAVACION _{2.00M PROF}_. DE ZANJA (MAQ.) P/TUB. EN TERRENO NORMAL DN 200-250 DE 1.

25M-03.02 _{2.50M PROF.}EXCAVACION DE ZANJA (MAQ.) P/TUB. EN TERRENO NORMAL DN 200-250 DE 2.01 M-03.03 EXCAVACION _{3.00M PROF.} DE ZANJA (MAQ.) P/TUB. EN TERRENO NORMAL DN 200-250 DE 2.51 M-03.04 EXCAVACION _{3.50M PROF.} DE ZANJA (MAQ.) P/TUB. EN TERRENO NORMAL DN 200-250 DE 3.01

M-03.05 EXCAVACION DE ZANJA (MAQ.) P/TUB. EN TERRENO SEMI ROCOSO DN 200-250 DE _1,25M_-_{2,00M PROF.} 03.06 EXCAVACION DE ZANJA (MAQ.) P/TUB. EN TERRENO SEMI ROCOSO DN 200-250 DE _{2.00M-2.50M PROF.}

03.07 REFINE Y NIVEL DE ZANJA

03.08 MATERIAL DE PRESTAMO SELECTO "ARENA GRUESA" (PROV. Y COLOC)

03.09 RELLENO COMP. ZANJA (PULSO) P/TUB EN T-NORMAL "D" DN 200-250 _{2.00M PROF.} DE 1.25M A

03.10 RELLENO COMP. ZANJA (PULSO) P/TUB EN T-NORMAL "D" DN 200-250 _{2.50M PROF.} DE 2.01M A

03.11 RELLENO COMP. ZANJA (PULSO) P/TUB EN T_{3.00M PROF.} -NORMAL "D" DN 200-250 DE 2.51M A 03.12 REUENO COMP. ZANJA (PULSO) P/TUB EN T-NORMAL "D" DN 200-250 _{3.50M PROF.} DE 3.01M A

03.13 RELLENO COMP. ZANJA (PULSO) P/TUB EN T-SEMIROCA DN 200-250 _{2.00M PROF.} DE 1.25M A

03.14 RELLENO COMP. ZANJA (PULSO) P/TUB EN T-SEMIROCA DN 200-250 _{M PROF.} DE 2.00 A 2.50

03.15 ELIMINACION DE DESMONTE EN TERRENO NORMAL CON MAQUINARIA

03.16 PRUEBA DE COMPACTACION DE SUELOS (PROCTO MODIF DENSIDAD CAMP

04 TENDIDO DE TUBERIAS

04.01 SUMINISTRO E INSTALACION INSTALACION DE TUBERIA DE PVC P/DESAGUE _200MM DN

04.02 DOBLE PRUEBA HIDRAULICA DE TUBERIA DESAGUE DN 200

Und. Metrado

und 1,00 und 20,00

und 20,00

und 10,00

m2 60,00 und 2,00

m2 15,00 m2 90,00

glb 1,00

km 9,33

m 4.607,40

m 1.926,00

m 1.371,00

m 170,70

m 905,05

m 350,35

m 9.334,50

m3 4.187,59

m 4.607,40

m 1.926,00

m 1.371,00

m 170,70 m 905,05

m 350,35

m3 4.480,66

und 170,00

m 9.334,50

COSTOS Y PRESUPUESTOS

(30)

FACUL TAO DE INGENIERIA CIVIL CAPÍTULO 111.

PLANILLA DE METRADOS

Presupuesto EXPEDIENTE TECNICO PARA EL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA - NUEVO IMPERIAL - CAÑETE

Subpresupuesto REDES DE ALCANTARILLADO Y OBRAS CMLES

Cliente MUNICIPALIDAD DISTRITAL DE NUEVO IMPERIAL -CAÑETE Lugar LIMA - CAÑETE - NUEVO IMPERIAL

ltem Descñpción

05 BUZONES

05.01 BUZON I T-NORMAL A PULSO 1,20 A 2,00 m PROFUNDIDAD,0=1.20m (ENCOFRADO _INTERIOR)

05.02 BUZON I T-NORMAL A PULSO 2,01 A 2,50 m PROFUNDIDAD, 0=1.20m (ENCOFRADO _INTERIOR)

05.03 BUZON I T-NORMAL A PULSO 2,51 A 3,00 m PROFUNDIDAD,D=1.20m (ENCOFRADO _INTERIOR)

05.04 BUZON I T-NORMAL A PULSO 3,01 A 3,50 m PROFUNDIDAD 0=1.50m (ENCOFRADO _INTERIOR)

06 OBRAS CMLES-CRUCE DEL CANAL

06.01 TRABAJOS PRELIMINARES 06.01.01 TRAZO Y REPLANTEO

06.02 DESVIO DE TRANSITO VEHICULAR Y PEA TONAL 06.02.01 DESVIO DE TRANSITO C/CONOS, CINTA Y PALETEROS 06.02.02 MALLA ANARANJADO PARA SENAL DE PELIGRO Al TURA

06.02.03 LUCES DE SENAL DE PELIGRO EN LAS NOCHES

06.03 MOVIMIENTO DE TIERRAS

06.03.01 EXCAVACION DE ZANJA, MATERIAL SUELTO, HASTA = 2.60 m 06.03.02 EXCAVACION PARA BUZONES EXTREMOS EN TERRENO SUELTO

06.03.03 ELIMINACION DE DESMONTE EN TERRENO NORMAL CON MAQUINARIA

06.03.04 RELLENO COMPACTADO DE ZANJA TERRENO NORMAL _{PROFUNDIDAD, MATERIAL PROPIO} HASTA 2.60m.

06.04 TUBERIA DE PVC Y ACCESORIOS

06.05 SUMINISTRO E INSTALACION INSTALACION DE TUBERIA DE PVC P/DESAGUE _200MM DN

06.06 CONCRETO ARMADO EN CRUCE DE CANAL PRINCIPAL 06.06.01 VIGA DE PROTECCION PARA CRUCE DEL CANAL fc:=210 Kg/cm2

06.06.02 ACERO Fy=4200 kg/cm2 EN VIGA DE PROTECCION PARA CRUCE DEL CANAL

06.06.03 ENCOFRADO Y DESENCOFRADO EN VIGA DE PROTECCION PARA CRUCE DEL _CANAL 06.07 CONCRETO ARMADO EN CRUCE DE ACEQUIAS

06.07.01 VIGA DE PROTECCION PARA CRUCE DE ACEQUIAS fc=210 Kg/cm2

06.07.02 ACERO Fy--4200 kg/cm2 EN VIGA DE PROTECCION PARA CRUCE DE ACEQUIAS

06.07.03 ENCOFRADO Y DESENCOFRADO EN VIGA DE PROTECCION PARA CRUCE DE _ACEQUIAS

06.08 VARIOS

06.08.01 REVESTIDO PISO Y PARED DE CANAL CON CONCRETO 1:8 e= 10cm. 06.08.02 SOLADO DE CONCRETO 1 :8

Und. Metrado

und 105,00

und 19,00

und 22,00

und 3,00

GLB 1,00

und 2,00

m 32,00 GLB 1,00

m3 45,86

m3 10,96

m3 22,44

m3 39,56

m 15,40

m3 4,53

kg 82,22 m2 16,56

m3 2,75

kg 48,42

m2 9,60

m2 34,72 m2 17,10

COSTOS Y PRESUPUESTOS

(31)

FACUL TAO DE INGENIERIA CIVIL CAPITULO 111

SUSTENTO DE METRADOS DE REDES DE ALCANTARILLADO Y OBRAS CIVILES

EXPEDIENTE TECNICO DEL SISTEMA DE ALCANTARILLADO DEL CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAliETE.

"COSTOS Y PRESUPUESTOS•

(32)

HOJA DE METRADOS PARA REDES DE ALCANTARILLADO A EJECUTAR LONGITUD DE EXCA VACION DE ZANJA PARA TUBERIAS • LONGITUD DE TENDIDO DE TUBERIAS

SISTEMA DE REDES Y CONEXIONES DOMICILIARIAS DE ALCANTARILLADO HECHO POR GRUPO N' 03 OBRA

UBICACIÓN CENTRO POBLADO MENOR LA FLORIDA- NUEVO IMPERIAL -CAfJETE. REVISADO POR ING. EDUARDO HUARI CAMA

TRAMO O SECCION

NOMENCLATURA DE COTA DE COTA DE FONDO PENDIENT PROF. DIAMETRO METODO SECCIONES TERRENO DE SECCIONES E PROM. NOMINAL DE CONSTRUCT.

INICIAL FINAL INCIAL FINAL INCIAL FINAL _(S/PLANO) lnclU)'I TUBERIA ENTRE EJES ENTRE EJES cam1de

o/,, _arena _ACUM.

A V OSCAR RAMOS CAB/ESES

Bz 32 Bz 33 299,100 298,170 297,600 296,670 16,91 1,60 200 ZANJA 55,00 55,00

Bz 33 Bz 34 298,170 295,950 296,670 293,950 45,33 1,85 200 ZANJA 60,00 115,00 Bz 34 Bz 36 295,950 293,950 293,950 292,450 27,57 1,85 200 ZANJA 54,40 169,40 Bz 35 Bz 36 293,950 291,510 292,450 289,110 55,67 2,05 200 ZANJA 60,00 229,40 Bz 36 Bz 37 291,510 288,980 289,110 287,460 25,38 2,06 200 ZANJA 65,00 294,40 Bz 37 Bz 38 288,980 286,930 287,460 285,430 39,04 1,61 200 ZANJA 52,00 346,40

Bz 38 Bz 39 286,930 284,910 285,430 283,410 34,24 1,60 200 ZANJA 59,00 405,40 Bz 39 Bz40 284,910 282,860 283,410 280,160 56,47 2,20 200 ZANJA 57,55 462,95

Bz 40 Bz41 262,660 281,010 260,160 279,510 10,83 2,20 200 ZANJA 60,00 522,95 Bz 41 Bz42 281,010 279,420 279,510 277,220 42,57 1,95 200 ZANJA 53,80 576,75 Bz42 Bz 43 279,420 277,870 277,220 276,370 14,17 1,95 200 ZANJA 60,00 636,75

Bz43 Bz44 277,870 276,240 276,370 274,740 29,96 1,60 200 ZANJA 54,40 691,15 Bz 44 Bz45 276,240 274,240 274,740 272,740 33,33 1,60 200 ZANJA 60,00 751,15 Bz45 Bz 46 274,240 272,340 272,740 269,340 62,73 2,35 200 ZANJA 54,20 805,35 Bz 54 Bz 55 288,840 284,830 285,340 283,330 36,55 1,60 200 ZANJA 55,00 860,35 Bz 55 Bz 56 284,830 282,820 283,330 281,320 35,11 1,60 200 ZANJA 57,25 917,60 Bz 56 Bz 57 282,820 280,930 281,320 279,430 31,50 1,60 200 ZANJA 60,00 977,60 Bz 57 Bz 58 280,930 279,390 279,430 277,870 29,05 1,61 200 ZANJA 53,70 1.031,30 Bz 58 Bz 59 279,390 277,670 277,870 276,170 28,33 1,61 200 ZANJA 60,00 1.091,30 Bz 59 Bz 60 277,670 276,150 276,170 274,650 27,89 1,60 200 ZANJA 54,50 1.145,80 Bz 60 Bz 61 276,150 274,200 274,650 272,700 32,50 1,60 200 ZANJA 60,00 1.205,80 Bz 61 Bz 62 274,200 272,280 272,700 269,630 57,28 2,18 200 ZANJA 53,60 1.259,40
