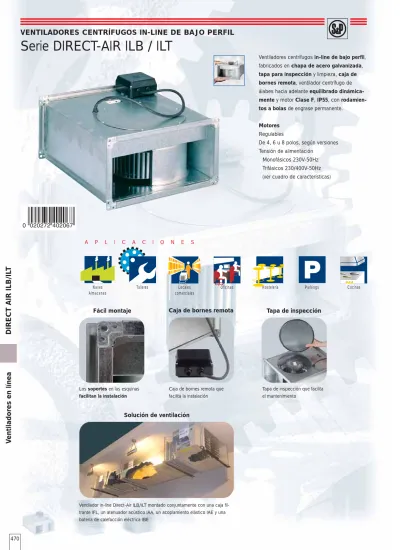

Serie DIRECT-AIR ILB / ILT

(1)

Fácil montaje

Ventiladores centrífugos in-line de bajo perfil, fabricados en chapa de acero galvanizada, tapa para inspección y limpieza, caja de bornes remota, ventilador centrífugo de álabes hacia adelante equilibrado dinámica- mente y motor Clase F, IP55, con rodamien- tos a bolas de engrase permanente.

Motores Regulables

De 4, 6 u 8 polos, según versiones Tensión de alimentación

Monofásicos 230V-50Hz Trifásicos 230/400V-50Hz (ver cuadro de características)

Los soportes en las esquinas facilitan la instalación

Caja de bornes remota

Caja de bornes remota que facilita la instalación

Tapa de inspección

Tapa de inspección que facilita el mantenimiento

VENTILADORES CENTRÍFUGOS IN-LINE DE BAJO PERFIL

Serie DIRECT-AIR ILB / ILT

A P L I C A C I O N E S

Talleres Locales comerciales Naves

Almacenes

Oficinas Hostelería Parkings Cocinas

V entilador es en línea DIRECT AIR ILB/IL T

Solución de ventilación

(2)

V entilador es en línea DIRECT AIR ILB/IL T Características técnicas

Dimensiones (mm)

Es imprescindible comprobar que las características eléctricas (voltaje, intensidad, frecuencia, etc.) del motor que aparecen en la placa del mismo son compatibles con las de la instalación.

* Radiado, a 1 metro en campo libre, con conductos a la aspiración y descarga.

"

Intensidad absorbida máxima

(A)

Modelo (mm) (r.p.m.) (W) a 230 V a 400 V (m³/h) (dB(A)) (kg)

ILB/4-200 400 x 200 1240 240 1,15 – 1090 57 15

ILB/4-225 500 x 250 1130 520 2,45 – 1670 56 20

ILB/4-250 500 x 300 1130 950 4,40 – 2350 60 25

ILB/6-225 500 x 250 800 200 1,00 – 1080 48 20

ILB/6-250 500 x 300 800 310 1,50 – 1500 49 25

ILB/6-285 600 x 300 825 660 3,20 – 2650 55 32

ILB/6-315 600 x 350 810 710 3,40 – 2780 57 40

ILB/6-355 700 x 400 800 1300 6,30 – 4070 60 60

ILT/4-200 400 x 200 1270 260 0,90 0,52 1150 59 15

ILT/4-225 500 x 250 1160 500 1,70 0,98 1700 58 20

ILT/4-250 500 x 300 1170 930 3,00 1,77 2650 62 25

ILT/4-285 600 x 300 1070 1260 4,15 2,40 3100 61 32

ILT/4-315 600 x 350 1390 2440 8,00 4,60 4160 68 42

ILT/6-225 500 x 250 840 220 1,00 0,57 1185 50 20

ILT/6-250 500 x 300 800 280 1,00 0,57 1630 51 25

ILT/6-285 600 x 300 840 670 2.30 1,33 2700 56 32

ILT/6-315 600 x 350 900 710 2,50 1,44 2820 57 40

ILT/6-355 700 x 400 875 1380 5,20 3,00 4200 61 65

ILT/6-400 800 x 500 950 3000 11,00 6,37 7400 66 80

ILT/6-450 1000 x 500 900 5350 17,30 10,00 10850 67 100

ILT/8-355 700 x 400 660 614 2,31 1,33 3030 52 65

ILT/8-400 800 x 500 700 1340 6,82 3,94 5350 59 80

ILT/8-450 1000 x 500 675 2380 7,71 4,45 8000 61 100

Dimensiones nominales de conducto

Velocidad Potencia absorbida

máxima

Caudal máximo

Nivel de presión sonora*

Peso

4 POLOS MONOFASICO

6 POLOS MONOFASICO

4 POLOS TRIFASICO

"

Modelo A B C D E F G Ø H

200 505 400 198 440 220 440 240 9

225 535 500 248 520 270 540 290 9

250 565 500 298 520 320 540 340 9

285 645 600 298 620 320 640 340 9

315 725 600 348 620 370 640 390 9

355 785 700 398 720 420 740 440 9

400 885 800 498 820 520 840 540 9

450 985 10000 498 10200 520 10400 540 9

(3)

V entilador es en línea DIRECT AIR ILB/IL T

Los niveles sonoros indicados en las curvas son presiónes radiadas, medidas a 1 metro, en campo libre. Para calcular el espectro de potencia sonora (LwA) por banda de frecuencia (Hz) añadir, al nivel de presión dado en las curvas, las correcciones dadas en las tablas siguientes

Características acústicas

Modelo 63 125 250 500 1000 2000 4000 8000

Radiado -7 -3 -1 1 6 6 1 -9

ILB/4-200 Aspiración -7 4 8 13 14 10 5 -3

Descarga -11 4 7 13 19 15 13 6

Radiado -5 0 1 3 6 6 1 -9

ILB/4-225 Aspiración -5 7 10 15 16 13 8 -1

Descarga -9 6 9 15 20 17 15 8

Radiado -4 1 1 4 5 4 0 -9

ILB/4-250 Aspiración -5 7 9 14 15 14 9 0

Descarga -9 6 8 16 19 18 15 8

Radiado -2 -1 0 2 5 5 0 -13

ILB/6-225 Aspiración -2 6 9 14 15 12 7 -5

Descarga -8 5 8 14 19 16 14 5

Radiado 0 1 1 4 4 4 0 -12

ILB/6-250 Aspiración 0 8 10 15 16 15 10 -2

Descarga -6 7 9 17 20 19 16 7

Radiado -1 3 4 5 1 1 -1 -6

ILB/6-285 Aspiración 9 11 15 16 16 12 5

Descarga -5 8 10 19 21 20 17 8

Radiado -1 3 4 5 1 1 -1 -6

ILB/6-315 Aspiración -1 9 11 15 16 16 12 5

Descarga -5 8 10 19 21 20 17 8

Radiado -2 3 5 4 1 0 -2 -5

ILB/6-355 Aspiración 0 9 12 16 17 17 13 7

Descarga -2 10 13 21 23 22 19 11

Radiado -7 -3 -1 1 6 6 1 -9

ILT/4-200 Aspiración -7 4 8 13 14 10 5 -3

Descarga -11 4 7 13 19 15 13 6

Radiado -5 0 1 3 6 6 1 -9

ILT/4-225 Aspiración -5 7 10 15 16 13 8 -1

Descarga -9 6 9 15 20 17 15 8

Radiado -4 1 1 4 5 4 0 -9

ILT/4-250 Aspiración -4 8 10 15 16 15 10 1

Descarga -8 7 9 17 20 19 16 9

Radiado -3 4 4 5 1 1 -1 -4

ILT/4-285 Aspiración -3 9 11 15 16 16 12 7

Descarga -7 8 10 19 21 20 17 10

Modelo 63 125 250 500 1000 2000 4000 8000

Radiado -3 4 4 5 1 1 -1 -4

ILT/4-315 Aspiración -3 9 11 15 16 16 12 7

Descarga -7 8 10 19 21 20 17 10

Radiado -2 -1 0 2 5 5 0 -13

ILT/6-225 Aspiración -2 6 9 14 15 12 7 -5

Descarga -9 4 7 13 18 15 13 4

Radiado 0 1 1 4 4 4 0 -12

ILT/6-250 Aspiración 0 8 10 15 16 15 10 -2

Descarga -7 6 8 16 19 18 15 6

Radiado -1 3 4 5 1 1 -1 -6

ILT/6-285 Aspiración -1 9 11 15 16 16 12 5

Descarga -5 8 10 19 21 20 17 8

Radiado -1 3 4 5 1 1 -1 -6

ILT/6-315 Aspiración -1 9 11 15 16 16 12 5

Descarga -5 8 10 19 21 20 17 8

Radiado -2 3 5 4 1 0 -2 -5

ILT/6-355 Aspiración 0 9 12 16 17 17 13 7

Descarga -3 9 12 20 22 21 18 10

Radiado 0 2 4 5 3 1 -2 -4

ILT/6-400 Aspiración 4 9 13 17 20 19 15 9

Descarga 3 10 15 22 24 23 19 11

Radiado 1 2 5 6 3 0 -2 -4

ILT/6-450 Aspiración 7 9 14 18 21 20 16 10

Descarga 8 12 18 24 26 25 20 13

Radiado 0 2 5 4 1 0 -2 -8

ILT/8-355 Aspiración 2 9 12 16 17 17 13 4

Descarga -2 9 12 20 22 21 18 8

Radiado 2 2 4 5 3 1 -2 -7

ILT/8-400 Aspiración 5 8 12 16 19 18 14 5

Descarga 4 10 15 22 24 23 19 10

Radiado 2 2 4 4 2 -1 -3 -8

ILT/8-450 Aspiración 8 9 13 17 20 19 15 6

Descarga 7 10 16 22 24 23 18 10

(4)

V entilador es en línea DIRECT AIR ILB/IL T

Curvas a diferentes tensiones obtenidas con un regulador electromecánico por transformador.

Curvas características

– Q = Caudal en m³/h y m³/s.

– Pe = Presión estática en mm.c.d.a y Pa.

– Aire seco normal a 20 °C y 760 mm c.d. Hg.

– Ensayos realizados de acuerdo a Normas UNE 100-212-89 BS 848, Part 1; AMCA 210-85 y ASHRAE 51-1985.

(5)

V entilador es en línea DIRECT AIR ILB/IL T

Curvas características

(6)

V entilador es en línea DIRECT AIR ILB/IL T

Curvas a diferentes tensiones obtenidas con un regulador electromecánico por transformador.

Curvas características

(7)

V entilador es en línea DIRECT AIR ILB/IL T

Curvas características

(8)

V entilador es en línea DIRECT AIR ILB/IL T Accesorios específicos

Modelo Tipo de Potencia de Subdivisiones Caudal Esquema Tipo de DIRECT-AIR batería la batería posibles mínimo de de conexión regulador

(kW) (kW) aire (m³/h)

200 IBE-200/9T 9 3 x 3 580 E30 TTC-2000

225 IBE-225/16,5T 16,5 3 x 5,5 900 E40 TTC-2000

250 IBE-250/16,5T 16,5 3 x 5,5 1100 E40 TTC-2000

285 IBE-285/20T 20 3 x 6,7 1300 E50 TTC-2000 + TTS-1

315 IBE-315/30T 30 6,8+6,8+8,2+8,2 1500 E60 TTC-2000 + TTS-1

355 IBE-355/30T 30 6,8+6,8+8,2+8,2 2000 E60 TTC-2000 + TTS-1

400 IBE-400/50T 50 3 x 16,7 2400 E70 TTC-40F

450 IBE-450/63T 63 3 x 21 3600 E70 TTC-40F

100

B 300

370 C

Cajas filtrantes IFL

Cajas dotadas de filtros de bolsa del tipo EU5 (F45 - 45% OPACIMÉTRICO) Una tapa permite el cambio del filtro.

EJEMPLO DE SELECCION DATOS:

– caudal: 3300 m³/h (Q) – Temperatura del aire de

entrada: –5 ºC

– Temperatura requerida a la descarga: +20 ºC POTENCIA CALORIFICA NECESARIA:

P = Q x 0,36 x ΔT

= 3300 x 0,36 x [20-(-5)]

= 29,700 W

= 29,7 kW

ELECCION DE LA BATERIA O bien: IBE-315/30T O bien: IBE-355/30T La elección final dependerá de:

– Altura disponible – Pérdidas totales de carga – Nivel sonoro deseado

Pérdida de carga de los filtros ΔP (Pa)

ΔP (Pa) 250

200

150

100

50

0

0 1 2 3 4 5 s/m

Filtro sucio

Filtro limpio

velocidad del aire

Baterías eléctricas IBE

Baterías de calefacción que se colocan a la descarga de los ventiladores. Dotadas de resistencias blindadas (230 V - 3 W/cm²), de un termostato de seguridad automático (60 ºC) conectado en serie con otro termostato de seguridad (120 ºC) de rearme manual (RESET).

La caja de conexiones debe colocarse siempre en el lado.

Las resistencias llevan cables para conectarlas a una red 3 x 400 V, estando alimentado el circuito de protección por 230 V monofásicos.

– Caja de conexión IP43

– Velocidad del aire mínima dentro de la batería: 2 m/s – Temperatura máxima a la descarga de la batería: 40 ºC

Para facilitar su utilización, se puede incorporar un regulador a las baterías (ver página 743) el cual modulará la potencia calorífica de la batería en función de la temperatura deseada en el local.

Dimensiones en (mm) Diferencia de temperatura (ΔT) entre aire saliente y aire entrante (ºC)

ΔT (ºC) 50 40

30

20

10

0

500 1000 2000 3000 4000 5000 10000 m³/h

caudal del aire 63 kW

63 kW 20 kW

30 kW 50 kW

16,5 kW

9 kW

Pérdida de carga de las baterías Δp (Pa)

60

40

20

0

2 3 4 5 6 7 m/s

velocidad del aire Δp (Pa)

580 mm (todos los modelos)

Modelo B C

200 400 198

225 500 248

250 500 298

285 600 298

315 600 348

355 700 398

400 800 498

450 1000 498

(9)

V entilador es en línea DIRECT AIR ILB/IL T

Accesorios específicos

Atenuadores acústicos IAA

– Atenuadores de tipo disipador con bafles paralelos.

– Todos los modelos tienen una longitud de 1 metro.

Pertes de charge dans les atténuateurs

200

400 355 315

225

480 250/285

1000 2000 3000 5000

500 10000

Q (m3/h) Δp100

(pa)

50

10 20 30 40

200 285 315400 450 355225/250

500 250

125 1000 2000 4000 8000 Hz

dB 30

10 15 20 25

0 5

Atténuation par bande de fréquence

ISA Soportes antivibratorios 1 ISA = 4 soportes

Brida IBR

IAE

Acoplamiento elástico

Accesorios eléctricos

RMB – Monofásicos RMT – Trifásicos

Reguladores para baterías eléctricas

Tabla resumen de los accesorios DIRECT-AIR

DEF Defensa protección

Sondas de temperatura Pérdidas de carga en los atenuadores Atenuación por banda de frecuencia

Modelo Soportes Brida Filtros Acoplamiento Atenuador Defensa de

DIRECT-AIR antivibratorios elástico acústico protección

200 ISA IBR - 200 IFL - 200 IAE - 200 IAA - 200 DEF - 400 x 200

(10)

V entilador es en línea DIRECT AIR ILB/IL T

ESQUEMA E40

BATERIAS ELECTRICAS TIPO: IBE–225/16,5T IBE–250/16,5T A : RESISTENCIAS

B : PROTECCION TERMICA DE REARME AUTOMATICO C : PROTECCION TERMICA DE REARME MANUAL D : TTC-2000

E : INTERRUPTOR F : CONTACTOR G : PROTECCION DE LINEA

H : SONDA DE TEMPERATURA OPCIONAL (de conducto TG-K330 o de ambiente TG-R530)

ESQUEMA E50

BATERIAS ELECTRICAS TIPO : IBE–285/20T A : RESISTENCIAS

B : PROTECCION TERMICA DE REARME AUTOMATICO C : PROTECCION TERMICA DE REARME MANUAL

D : TTC-2000 (Máx. 16,5 kW 400V) + TTS-1(Máx. 70% de la carga) E : INTERRUPTOR

F : CONTACTORES G : PROTECCION DE LINEA

H : SONDA DE TEMPERATURA OPCIONAL (de conducto TG-K330) o de ambiente TG-R530)

Esquema de conexión de las baterías eléctricas IBE

ESQUEMA E30

BATERIAS ELECTRICAS TIPO : IBE–200/9T A : RESISTENCIAS

B : PROTECCION TERMICA DE REARME AUTOMATICO C : PROTECCION TERMICA DE REARME MANUAL D : TTC-2000

E : INTERRUPTOR F : CONTACTOR G : PROTECCION DE LINEA

(11)

V entilador es en línea DIRECT AIR ILB/IL T

ESQUEMA E60

BATERIAS ELECTRICAS TIPO : IBE–315/30T IBE–355/30T A : RESISTENCIAS

B : PROTECCION TERMICA DE REARME AUTOMATICO C : PROTECCION TERMICA DE REARME MANUAL

D : TTC-2000 (Máx. 16,5 kW 400V) + TTS-1(Máx. 70% de la carga del TTC-2000) E : INTERRUPTOR

ESQUEMA E70

BATERIAS ELECTRICAS TIPO : IBE–400/50T IBE–450/63T A : RESISTENCIAS

B : PROTECCION TERMICA DE REARME AUTOMATICO C : PROTECCION TERMICA DE REARME MANUAL D : UNIDAD DE CONTROL (NO SUMINISTRADA) E : INTERRUPTOR
