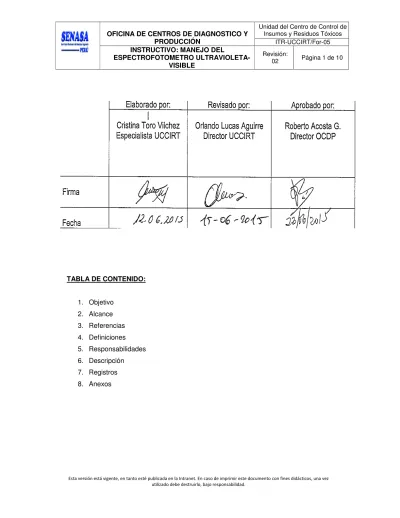

TABLA DE CONTENIDO:
1. Objetivo 2. Alcance 3. Referencias 4. Definiciones 5. Responsabilidades 6. Descripción 7. Registros 8. Anexos
Esta versión está vigente, en tanto esté publicada en la Intranet. En caso de imprimir este documento con fines didácticos, una vez
1. OBJETIVO.
Definir los pasos a seguir para el manejo correcto del espectrómetro ultravioleta visible por parte del personal encargado del manejo de este equipo.
2. ALCANCE
Aplica al espectrofotómetro Nicolet Evolution 300.
3. REFERENCIAS
• Manual del Usuario, Nicolet Evolution 300, Thermo Electron Corporation.
• Procedimiento de Manejo de Equipos PRO-UCCIRT/Lab-11
4. DEFINICIONES
Espectrofotómetro: es un instrumento usado en el análisis químico que sirve para medir, en función de la longitud de onda, la relación entre valores de una misma magnitud fotométrica relativos a dos haces de radiaciones y la concentración o reacciones químicas que se miden en una muestra
5. RESPONSABILIDADES
5.1 El Director de la Oficina del Centro de Diagnostico y Producción es responsable de la aprobación del presente instructivo.
5.2 El Director de la Unidad de Centro de Control de Insumos y Residuos Tóxicos o la persona que formalmente él delega, es responsable de revisar y supervisar el cumplimiento de este instructivo.
5.3 El especialista de laboratorio asignado formalmente es el que ejecuta y actualiza el presente instructivo.
6. DESCRIPCIÓN
6.1 Condiciones previas al encendido del Espectrofotómetro UV-Visible
6.1.1 Se conecta el equipo al sistema de UPS y a una fuente de energía eléctrica de 220V.
6.1.2 Se verifica las condiciones ambientales adecuadas para el equipo, temperatura en el rango de 18 ºC a 28 ºC; humedad entre 60% a 90%. Y se registra en el REG-UCCIRT/Lab-08 Control de Condiciones Ambientales.
6.2 Encendido del equipo y enlace con el software Visio Pro
6.2.1 Se enciende el equipo accionando el interruptor ubicado en la parte lateral inferior izquierda, encender el ordenador y sus dispositivos auxiliares.(se inicia Windows)
6.2.2 Se conecta la PC al equipo activando doble clic en VISION, que es el icono con el cual se abre el software del equipo.
6.3 Método de barrido
6.3.1 Se presiona el comando Aplicaciones seguido de barrido, o directamente desde el icono barrido .
6.3.2 Se selecciona el modo de información desde las opciones disponibles en el menú desplegable, ir dando clic en cada campo de Parámetro del método en Lambda inicio, lambda parada, ancho de banda, ancho de banda, ciclos (repeticiones), muestras (cantidad de muestras) y otros.
Esta versión está vigente, en tanto esté publicada en la Intranet. En caso de imprimir este documento con fines didácticos, una vez
6.3.3 Para dar detalles de las muestras presione la tecla detalles, en la cual ingresamos el nombre de la muestra,
6.3.4 Se termina de ingresar los parámetro del método barrido, se corre la línea base haciendo un clic en el icono Zero base
6.3.5 En la pantalla aparecerá el dialogo que indica que coloque la celda en el haz de referencia, cierra la ventana del compartimiento de la muestra y hacer un clic en el botón procesado.
6.3.6 Se hace un clic en el icono , automáticamente se abre la ventana de muestra, en este momento se introduce el nombre y la descripción, dadas en 6.3.3. o en caso contrario se puede reeditar los valores dados.
Nota: El nombre de la muestra no pueden ser editados después de la medición 6.3.7 Se coloca la muestra en el soporte y se cierra el compartimiento de muestra.
Nota: no olvide colocar el blanco de reactivo en el soporte de referencia.
6.3.8 Se hace un clic en botón procesar
6.4 Método de Cuantificación
6.4.1 Se presiona el comando Aplicaciones seguido de Cuant, o directamente desde el icono de cuantificación
6.4.2 Se selecciona el modo de información desde las opciones disponibles en el menú desplegable, ir dando clic en cada campo de Parámetro del método en modo cuant, factor, longitud de onda 1, tiempo integración, ancho banda, patrones (cantidad de patrones) y replicas (repeticiones).
6.4.3 Se hace un clic en el botón mas , se ingresa la información solicitada desplegada ver grafico
6.4.4 Se ingresa la concentración de los estándares en la tabla de estándares, haciendo un clic en la celda de la columna de patrones, se ingresa los nombres de los patrones.
Nota: Los nombres de los patrones, después de la calibración no pueden ser modificados.
6.4.5 Se hace un clic en la columna de concentraciones y se ingresa la concentración de cada patrón
Esta versión está vigente, en tanto esté publicada en la Intranet. En caso de imprimir este documento con fines didácticos, una vez
6.4.6 Se corre la línea base, se presiona el icono Zero base , cuando aparece la ventana de dialogo, coloque la celda en el haz de referencia y cierre la ventana de compartimiento de muestra, se hace un clic en el botón procesar
6.4.7 Se hace un clic en el botón de herramientas graficas 6.4.8 Se sigue las instrucciones de la pantalla.
6.4.9 Se coloca cada estándar en el soporte de muestra, según las instrucciones que aparece en la pantalla, se tiene la opción en este momento de editar el nombre y la concentración del estándar.
Nota: después de la calibración no se puede modificar concentración y nombre.
6.4.10 Una vez concluida la corrida, se mostrará en la pantalla grafica de cuantificación, la curva de calibración con el ajuste seleccionado aplicado.
Nota: el ajuste de la calibración puede ser alterado por medio del menú cuant en la barra del menú principal o en la barra de herramienta de gráfica.
6.4.11 En la ventana de tabla de patrones se mostrará las absorbancias medidas, la ecuación de ajuste de curva seleccionado, el coeficiente de correlación y la suma de los residuales.
6.5 Medición de muestras en modo cuantificación
6.5.1 Se presiona el comando aplicaciones seguido de Cuant, o directamente desde el icono de cuantificación
6.5.2 La ventana cuantificación tiene dos ventanas: una ventana para el método de calibración y otra para el método de cuantificación.
6.5.3 Se hace un clic en la ventana de método de cuantificación.
Nota.
• Antes de realizar alguna medición debe haber una calibración presente.
• Se puede utilizar una calibración existente guardada, en este caso se selecciona desde el menú archivo, el comando abrir, seguido por calibración y se elige el archivo correspondiente.
6.5.4 En el menú desplegable de la ventana de método de cuantificación se introduce la información de cada campo muestras, replicas, limite superior conc, límite inferior conc, y parámetros de autoguardar.
Esta versión está vigente, en tanto esté publicada en la Intranet. En caso de imprimir este documento con fines didácticos, una vez
6.5.5 En el campo muestras el número total de muestras, en el campo replicas el numero total de replicas, y así sucesivamente completar la tabla de método cuantificación.
6.5.6 Se puede hacer un clic en detalles para ingresar el nombre y descripciones de la muestra.
Nota. Se puede obviar este paso, ya que el software permite introducir el nombre de la muestra en el momento de lectura.
6.5.7 Se guarda el método de muestra, hacer un clic en el menú archivo, seguido por guardar o guardar como, se introduce el nombre correspondiente.
6.5.8 Se corre la línea base haciendo un clic en el icono Zero base
6.5.9 En la pantalla aparecerá el dialogo que indica que coloque la celda en el haz de referencia, cierra la ventana del compartimiento de la muestra y hacer un clic en el botón procesado.
6.5.10 Se hace un clic en el icono ,
6.5.11 En la pantalla de dialogo se ira indicando que coloque la muestra en el compartimiento según el orden de muestras indicadas en el punto 6.5.6 o en caso contrario se puede reeditar los valores dados.
Nota: El nombre de la muestra no pueden ser editados después de la medición
6.5.12 Se coloca cada muestra en el soporte de muestra y se cierra el compartimiento de muestra.
Nota: no olvide colocar el blanco de reactivo en el soporte de referencia.
6.5.13 Se hace un clic en botón procesar.
6.5.14 Cuando el método ha sido corrido los resultados aparecen en la ventana de tabla de resultados, nombre de muestra, absorbancia y concentración.
6.5.15 Se guarda el lote de resultados haciendo un clic en archivo seguido de guarda o guardar como el lote de resultados.
6.6 Reporte de Salida impreso
El software visión tiene dos métodos de producir reportes mediante el uso de comando imprimir y Compositor de informes.
6.6.1 En el compositor de informes se puede personalizar el modelo de informe que se requiera, modelos simples y rápidos. Para mayores detalles seguir las instrucciones del manual del usuario.
6.7 Control de Uso de Equipos:
El uso del Espectofotómetro Ultravioleta Visible, es registrado en el REG- UCCIRT/Lab-62 Control de Uso de Equipos, contenido en el Procedimiento de Manejo de Equipos PRO-UCCIRT/Lab-11
7. REGISTRO
- REG-UCCIRT/Lab-62 Control de uso de equipos.
8. ANEXO NA
Esta versión está vigente, en tanto esté publicada en la Intranet. En caso de imprimir este documento con fines didácticos, una vez
REG-UCCIRT/Lab-62 CONTROL DE USO DE EQUIPOS
EQUIPO:
MARCA:
CODIGO:
NUMERO DE SERIE:
UBICACIÓN:
FECHA ENSAYO REALIZADO NUMERO DE MUESTRAS Y/O
NUMERO DE INYECCIONES ANALISTA OBSERVACIONES
