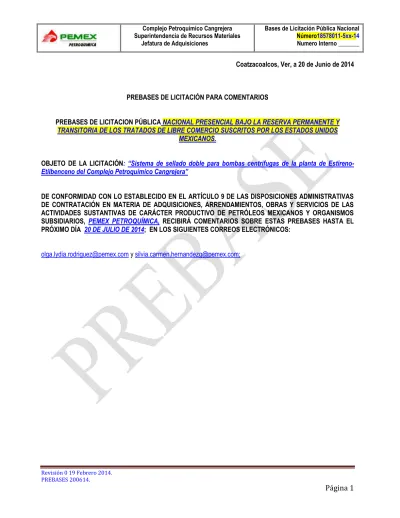

PREBASES DE LICITACIÓN PARA COMENTARIOS

(1)

Coatzacoalcos, Ver, a 20 de Junio de 2014

PREBASES DE LICITACIÓN PARA COMENTARIOS

PREBASES DE LICITACION PÚBLICA NACIONAL PRESENCIAL BAJO LA RESERVA PERMANENTE Y TRANSITORIA DE LOS TRATADOS DE LIBRE COMERCIO SUSCRITOS POR LOS ESTADOS UNIDOS

MEXICANOS.

OBJETO DE LA LICITACIÓN: “Sistema de sellado doble para bombas centrifugas de la planta de Estireno-Etilbenceno del Complejo Petroquímico Cangrejera”

DE CONFORMIDAD CON LO ESTABLECIDO EN EL ARTÍCULO 9 DE LAS DISPOSICIONES ADMINISTRATIVAS DE CONTRATACIÓN EN MATERIA DE ADQUISICIONES, ARRENDAMIENTOS, OBRAS Y SERVICIOS DE LAS ACTIVIDADES SUSTANTIVAS DE CARÁCTER PRODUCTIVO DE PETRÓLEOS MEXICANOS Y ORGANISMOS SUBSIDIARIOS, PEMEX PETROQUÍMICA, RECIBIRÁ COMENTARIOS SOBRE ESTAS PREBASES HASTA EL PRÓXIMO DÍA 20 DE JULIO DE 2014; EN LOS SIGUIENTES CORREOS ELECTRÓNICOS:

(2)

LICITACIÓN

PÚBLICA

NACIONAL

PRESENCIAL

PREBASES-

N

O

.

18578011-50X-2014

Bajo la reserva permanente y transitoria de los Tratados de Libre Comercio suscritos por los Estados Unidos Mexicanos.

PARA LA ADQUISICION DE BIENES CONSISTENTES EN:

“Sistema de sellado doble para bombas centrifugas de la planta de

Estireno-Etilbenceno del Complejo Petroquímico Cangrejera”

Bajo la modalidad de Contrato a precio fijo

En observancia al artículo 134 de la Constitución Política de los Estados Unidos Mexicanos (CPEUM), de conformidad con los Artículos 51, 53, 54, 55 fracción I, II y III de la Ley de Petróleos Mexicanos (en adelante “Ley”); 50 Fracción I, 53 Fracción I, 55, 56 y 57 de su Reglamento (en adelante “Reglamento”); Artículos 14, 15, y 16 de las Disposiciones Administrativas de Contratación en Materia de Adquisiciones, Arrendamientos, Obras y Servicios de las Actividades Sustantivas de Carácter Productivo de Petróleos Mexicanos y Organismos Subsidiarios (en adelante “DAC´S”) y demás disposiciones legales vigentes en la materia, se convoca a todos los interesados de nacionalidad mexicana a participar en la licitación pública nacional bajo la reservada permanente y transitoria de las disposiciones de los tratados de libre comercio en los que se contempla un título o capítulo de compras del sector público.

PEMEX PETROQUÍMICA, Organismo Descentralizado de la Administración Pública Federal, por conducto del Complejo Petroquímico Cangrejera de PEMEX Petroquímica a través de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos, Villahermosa C.P. 96400, Coatzacoalcos, Veracruz, México, Teléfono 01 (921) 21 13000 ext. 33,059 y 33691; correo electrónico: [email protected]; [email protected] y [email protected]; en adelante “Convocante” o PEMEX PETROQUÍMICA, emite las Bases de Licitación 18578011-5XX-14, (en adelante “Bases”), Solicitud de Pedido No. 436-40000-B-1033184, que tiene por objeto la adquisición de los bienes muebles consistentes en: “Sistema de sellado doble para bombas centrifugas de la planta de Estireno-Etilbenceno del Complejo Petroquímico Cangrejera” (en adelante “Bienes”), que se describen en el Documento 01. Estas Bases constan de 29 Documentos.

(3)

Cronograma del Procedimiento de Contratación.

Actos Fecha Hora Sala/Dirección

Fecha límite para adquirir las bases _--- --- horas

___________________________________________ Visita(s) a instalaciones

_{______} ______

horas

Sala de juntas de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México

Etapa de precalificación

–NO APLICA- ______ ______

Junta (s) de aclaración (es) a las bases

de licitación. --- ---

horas

Sala de juntas de la Superintendencia de Recursos Materiales, ubicada en Km 10 Carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México.

Presentación y apertura de propuestas.

--- --- horas

Plazo para que la convocante solicite aclaraciones a las propuestas presentadas y/o para que los licitantes subsanen omisiones en los términos previstos en el segundo párrafo del artículo 29 de las DAC´S.

--- Al ---

---

Etapa de Ofertas Subsecuentes de Descuento y de Negociación de precios

-NO APLICA-.

______ ______ Junta Pública para dar a conocer el Fallo

de la licitación (Fecha estimada). --- --- horas

Plazo para Suscripción del contrato (Fecha

estimada). --- ______

Ventanilla de Atención a Proveedores de la Superintendencia de Recursos Materiales, ubicada en Km 10 carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México.

REGLAS QUE DEBERÁN CUMPLIR LOS LICITANTES PARA EL ACCESO A LOS EVENTOS.- Los representantes de los licitantes que ingresen a los centros de trabajo e instalaciones de Pemex petroquímica, deberán cumplir con las medidas de seguridad establecidas en las Obligaciones de Seguridad, Salud en el Trabajo y Protección Ambiental de los Proveedores y Contratistas que realizan Actividades en instalaciones de Petróleos Mexicanos y Organismos Subsidiarios. ANEXO SSPA.

(4)

DOCUMENTO CONTENIDO FOLIO 01 Especificaciones Técnicas.

02 Aspectos Administrativos.

03 Formato de información para acreditar la existencia y personalidad del licitante

03-A Escrito en el que su firmante manifieste, bajo protesta de decir verdad, que cuenta con facultades suficientes para comprometerse por sí o por su representada e intervenir en el Acto de Presentación y Apertura de propuestas.

04 Documentos que deberán ser firmados autógrafamente por el apoderado o representante 05 Formato para la constancia de recepción de documentos que los licitantes entregan a la _{convocante en el acto de presentación y apertura de propuestas.} 05-A Formato para la constancia de recepción de documentos que los licitantes entregan a la _{Convocante en la Etapa de Precalificación.}_–NO

APLICA-06 Formato de propuesta Técnica. 06-A Formato de propuesta Económica.

06-B Modelo de manifestación para integrar el catálogo de proveedores de los sistemas _{transaccionales de Petróleos Mexicanos y Organismos Subsidiarios.} 07 Formato para la manifestación de no encontrarse en alguno de los supuestos establecidos por _{los artículos 53 fracción V de la Ley de Petróleos Mexicanos y el artículo 12 de las DAC´S.} 08 Modelo de texto de Fianza que presentará(n) el (los) Licitante(es) adjudicado(s) para Garantizar el debido cumplimiento de las obligaciones derivadas de los contratos. 08-A Modelo de texto de Fianza que presentará(n) el (los) Licitante(es) adjudicado(s) para Garantizar la obligación de responder por los defectos y vicios ocultos de los bienes o la calidad de los servicios, así como cualquier otra responsabilidad

08-B Modelo de Carta de Crédito STANDBY confirmada que deberá(n) presentar (án) el(los) proveedor(es) y modelo de declaración de beneficiario.

 Garantizar el debido cumplimiento de las obligaciones derivadas de los contratos.

 Garantiza la obligación de responder por los defectos y vicios ocultos de los bienes. Garantizar la debida inversión, aplicación, amortización o devolución del anticipo

otorgado.

08-C Modelo de Fianza para garantizar la debida inversión, aplicación, amortización, deducción o devolución del anticipo otorgado.

09 Niveles de inspección de bienes. 10

“Calculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados” emitido por la Subdirección de la Unidad de Desarrollo de Proveedores, Contratistas y Contenido Nacional de Petróleos Mexicanos, con fundamento en el artículo décimo tercero transitorio de la Ley de Petróleos Mexicanos, con fundamento en el artículo décimo tercero transitorio de la Ley de Petróleos Mexicanos

10-A Formato para la manifestación que deberá presentar el licitante de los bienes, para dar cumplimiento a lo establecido en el inciso 3.3 del Documento 10 “Determinación y declaración del grado de integración nacional de los bienes suministrados”.

10-B Formato para la manifestación que deberá presentar el licitante adjudicado o proveedor de los bienes, para dar cumplimiento a lo establecido en el inciso 4.1 del Documento 10 “Determinación y declaración del grado de integración nacional de los bienes suministrados”. 10-C

Formato para la manifestación que deberá presentar el licitante adjudicado o proveedor de los bienes, para dar cumplimiento a lo establecido en el inciso 4.2 del Documento 10 “Determinación y declaración del grado de integración nacional de los bienes suministrados”. 11 Modelo-Guía del Contrato

12 Causas de desechamiento

13 Anexo SSPA: Obligaciones de Seguridad, Salud en el Trabajo y Protección Ambiental de los Proveedores y Contratistas que realizan Actividades en instalaciones de Petróleos Mexicanos y Organismos Subsidiarios.

(5)

DOCUMENTO CONTENIDO FOLIO 13-A Formato 4 Anexo SSPA “Lineamientos de requerimientos que debe cumplir el proveedor”.

14 Formato de solicitud de emisión de comprobantes fiscales por concepto de compra de bases _{de licitaciones.} 15 Nota Informativa para participantes de países miembros de la Organización para la _{Cooperación y el Desarrollo Económico (OCDE).} 16 Documentación Requerida por las Fuentes de Financiamiento. _–NO_APLICA-

17 Formato de Cédula sobre el País de Origen de los Bienes y/o Servicios. –NO APLICA-18 Modelo de convenio de participación conjunta

Para mejor conducción de esta licitación preferentemente se deberán utilizar los formatos integrados a estas bases de licitación, los cuales contienen los datos mínimos necesarios.

Podrán utilizar documentos membretados de su empresa los cuales deberán cumplir cuando menos con los datos solicitados en cada formato.

(6)

ESPECIFICACIONES TECNICAS PARTIDA CANTIDAD UNIDAD DE MEDIDA DESCRIPCIÓN

1 2 PIEZA SISTEMA DE SELLADO PARA BOMBA CENTRIFUGA EN

TANDEM QUE INCLUYA LOS ACCESORIOS PARA LOS PLANES DE AMBIENTACION HUMEDO-HUMEDO, CON UNA CAJA DE ESTOPEROS, TELEMETRIA PARA LLEVAR SEÑAL AL CUARTO DE CONTROL

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 4"X3T"-10/80 PULG. ; MODELO. GPO II; CAPACIDAD DE 299.2 GPM, CARGA DE 45.93 PIES , Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN HASTELLOY B3.

Especificación técnica:

1.-Suministro, asesoría en la instalación y puesta en operación de un sistema de sellado mecánico dual, tipo cartucho, para instalarse en bombas centrífugas con número de TAG:

GA-5106-N/S, con las siguientes características: 1.1.-Número de serie: 203377/ 203378

1.2.-De la planta: ESTIRENO-ETILBENCENO

1.3.-Bomba tipo: CENTRIFUGA HORIZONTAL EN CANTILIVER 1.4.-Marca: DURCO

1.5.-Modelo: GPO II 1.6.-Tamaño: 4"X3T"-10/80

1.7.-Velocidad: 1750 R.P.M. (REVOLUCIONES POR MINUTO) 1.8.-Sentido de giro: CW (en favor de las manecillas del reloj). 2.-Que opera con las siguientes condiciones:

2.1.-Capacidad: 299.2 GPM (GALONES POR MINUTO) 2.2.-Carga dinámica total: 45.93 FT

2.3.-Presión de succión: 3 PSIG (LIBRAS POR PULGADA CUADRADA)

2.4.- Presión de descarga: 20.30 PSIG (LIBRAS POR PULGADA CUADRADA)

2.5.- NPSH disponible: 7.97 ft

2.6.- Fluido: LICOR ALQUILADO (MEZCLA DE BENCENO, ETILBENCENO, POLIETILBENCENO, ACIDO CLORHÍDRICO Y AGUA).

2.7.- Temperatura del fluido: 131 °F (GRADOS FAHRENHEIT ) 2.8.- Gravedad específica: 0.840

2.9.- Presión de vapor del fluido: 0.588 PSIA (LIBRAS POR PULGADA CUADRADA)

3.-Dimensiones de la bomba:

3.1.- Diámetro de la flecha (área de sello): 1.875 pulg.

3.2.- Diámetro de la cámara o caja de sello: 2.687 pulg. Aprox. 3.3.- Profundidad de la cámara o caja de sello: 2.697 pulg.

(7)

3.4.- Diámetro de centro de barrenos de brida actual 4.500 pulg. 3.5- Diámetro de espárragos de brida 0.500 pulg.

3.6.- Numero de espárragos 4

3.7.-Material de la flecha: AISI 4140 (con manga de teflon, en área de sello o de contacto con el fluido).

3.8.- Plan de API disponible: API 32.

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 4"X3"-10/91 PULG. ; MODELO. GPO II; CAPACIDAD DE 299.2 GPM, CARGA DE 65.61 PIES, Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN HASTELLOY B3.

1.5.-Modelo: GPO II 1.6.-Tamaño: 4"X3"-10/91

2.1.-Capacidad: 299.2 GPM (GALONES POR MINUTO) 2.2.-Carga dinámica total: 65.61 FT

2.3.-Presión de succión: 0.870 PSIG (LIBRAS POR PULGADA CUADRADA)

2.4.-Presión de descarga: 20.30 PSIG (LIBRAS POR PULGADA CUADRADA)

2.5.-NPSH disponible: 4.00 ft

2.6.-Fluido: LICOR ALQUILADO (MEZCLA DE BENCENO, ETILBENCENO, POLIETILBENCENO, ACIDO CLORHÍDRICO Y AGUA).

3.2.- Diámetro de la cámara o caja de sello: 2.625 pulg. Aprox. 3.3.- Profundidad de la cámara o caja de sello: 2.625 pulg. 3.4.- Diámetro de centro de barrenos de brida actual 3.750 pulg. 3.5- Diámetro de espárragos de brida 0.375 pulg.

(8)

3.7.-Material de la flecha: AISI 4140 3.8.- Plan de API disponible: API 32.

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 3"X 2"-10/74 PULG. ; MODELO. GPO II; CAPACIDAD DE 299 GPM, CARGA DE 170 PIES, Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN HASTELLOY B3.

1.5.-Modelo: GPO II 1.6.-Tamaño: 3"X 2"-10/74

2.1.- Capacidad: 299 GPM (GALONES POR MINUTO) 2.2.- Carga dinámica total: 170 FT

2.3.- Presión de succión: 0.870 PSIG (LIBRAS POR PULGADA CUADRADA)

2.5.- NPSH disponible: 9.97 ft.

2.6.- Fluido: LICOR ALQUILADO (MEZCLA DE BENCENO, ETILBENCENO, POLIETILBENCENO Y AGUA).

3.7.-Material de la flecha: AISI 4140 (con manga de INOX-316 en área de sello o de contacto con el fluido).

(9)

4 2 PIEZA SISTEMA DE SELLADO PARA BOMBA CENTRIFUGA EN TANDEM QUE INCLUYA LOS ACCESORIOS PARA LOS PLANES DE AMBIENTACION HUMEDO-HUMEDO, CON UNA CAJA DE ESTOPEROS, TELEMETRIA PARA LLEVAR SEÑAL AL CUARTO DE CONTROL

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 4"X 3"-10H/70 PULG. ; MODELO. GPO II; CAPACIDAD DE 396 GPM, CARGA DE 29.52 PIES, Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN INOXIDABLE SS-316.

1.5.-Modelo: GPO II

1.6.-Tamaño: 4"X 3"-10H/70

2.1.-Capacidad: 396 GPM (GALONES POR MINUTO) 2.2.-Carga dinámica total: 29.52 FT

2.3.-Presión de succión: -6.09 PSIG (LIBRAS POR PULGADA CUADRADA)

2.5.-NPSH disponible: 5.90 ft.

2.6.-Fluido: POLIETILBENCENO Y ACEITE PESADO.

2.7.-Temperatura del fluido: 453 °F (GRADOS FAHRENHEIT ) 2.8.-Gravedad específica: 0.800

2.9.-Presión de vapor del fluido: 0.0250 PSIA (LIBRAS POR PULGADA CUADRADA)

3.6.- Numero de espárragos 4 3.7.-Material de la flecha: INOX-316 3.8.- Plan de API disponible: API 21.

TANDEM QUE INCLUYA LOS ACCESORIOS PARA LOS PLANES DE AMBIENTACION HUMEDO-HUMEDO, CON UNA CAJA DE ESTOPEROS, TELEMETRIA PARA LLEVAR SEÑAL AL CUARTO

(10)

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 3"X 2"-7/53. ; MODELO. GPO II; CAPACIDAD DE 180 GPM, CARGA DE 78 PIES , Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN INOXIDABLE SS-316.

GA-5301-O /P, con las siguientes características: 1.1.-Número de serie: 214889/ 214890

2.5.- NPSH disponible: 3.93 ft

2.6.- Fluido: MEZCLA DESHIDROGENADA (MONOMERO DE ESTIRENO,EB,PEB Y TOLUENO)

2.7.- Temperatura del fluido: 124 °F (GRADOS FAHRENHEIT 2.8.- Gravedad específica: 0.860

3.1.-Diámetro de la flecha (área de sello): 1.875 pulg.

3.2.-Diámetro de la cámara o caja de sello: 2.625 pulg. Aprox. 3.3.-Profundidad de la cámara o caja de sello: 2.625 pulg. 3.4.-Diámetro de centro de barrenos de brida actual 3.750 pulg. 3.5-Diámetro de espárragos de brida 0.375 pulg.

3.6.-Numero de espárragos 4 3.7.-Material de la flecha: AISI 4140 3.8.-Plan de API disponible: API 11

(11)

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA GOULDS 1" X 1 ½" - 8 PULG. ; MODELO. 3736M; CAPACIDAD DE 61.50 GPM, CARGA DE 226 PIES, Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN INOXIDABLE SS-316. Especificación técnica:

GA-5306- N/S, con las siguientes características: 1.1.-Número de serie: MG-30069/MG30070 1.2.-De la planta: ESTIRENO-ETILBENCENO

1.3.-Bomba tipo: CENTRIFUGA HORIZONTAL EN CANTILIVER 1.4.-Marca: GOULDS

1.5.-Modelo: 3736M

1.6.-Tamaño: 1"X 1 ½" -8 PULG.

2.1.-Capacidad: 61.50 GPM (GALONES POR MINUTO) 2.2.-Carga dinámica total: 226 FT

2.4.-Presión de descarga: 117 PSIG (LIBRAS POR PULGADA CUADRADA)

2.5.-NPSH disponible: 3.93 ft. 2.6.-Fluido: ETILBENCENO

2.7.-Temperatura del fluido: 107 °F (GRADOS FAHRENHEIT 2.8.-Gravedad específica: 0.840

3.6.- Numero de espárragos 4 3.7.-Material de la flecha: AISI 4140 3.8.- Plan de API disponible: API 11

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 3"X1 ½ "-10/73. ; MODELO. GPO II; CAPACIDAD DE 119 GPM, CARGA DE 219 PIES, Y DIÁMETRO DE FLECHA DE 1.875

(12)

GA-5401- N/S, con las siguientes características: 1.1.-Número de serie: 203403 / 203404

1.5.-Modelo: GPO II

1.6.-Tamaño: 3"X1 ½ "-10/73

2.1.-Capacidad: 119 GPM (GALONES POR MINUTO) 2.2.-Carga dinámica total: 219 FT

2.4.-Presión de descarga: 62 PSIG (LIBRAS POR PULGADA CUADRADA)

2.5.-NPSH disponible: 2.96 ft 2.6.-Fluido: ETILBENCENO

3.6.- Numero de espárragos 4 3.7.-Material de la flecha: AISI 316 3.8.- Plan de API disponible: API 21

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 4"X 3"-13/90. ; MODELO. GPO II; CAPACIDAD DE 753 GPM, CARGA DE 291 PIES, Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN INOXIDABLE SS-316.

1.-Suministro, asesoría en la instalación y puesta en operación de un sistema de sellado mecánico dual, tipo cartucho, para instalarse

(13)

en bombas centrífugas con número de TAG: GA-5402- N/S, con las siguientes características: 1.1.-Número de serie: 203405 / 203406

2.1.-Capacidad: 753 GPM (GALONES POR MINUTO) 2.2.-Carga dinámica total: 291 FT

2.5.-NPSH disponible: 15.97 ft

2.6.-Fluido: MEZCLA DESHIDROGENADA (MONOMERO DE ESTIRENO,EB,PEB Y

TOLUENO)

3.2.-Diámetro de la cámara o caja de sello: 2.625 pulg. Aprox. 3.3.-Profundidad de la cámara o caja de sello: 2.625 pulg. 3.4.-Diámetro de centro de barrenos de brida actual 3.750 pulg. 3.5- Diámetro de espárragos de brida 0.375 pulg.

3.7.-Material de la flecha: AISI 4140 CON MANGA DE AISI-316 3.8.- Plan de API disponible: API 11

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 3"X1 ½"-10/82. ; MODELO. GPO II; CAPACIDAD DE 176 GPM, CARGA DE 252 PIES, Y DIÁMETRO DE FLECHA DE 1.875 PULGADAS, METALURGIA EN INOXIDABLE SS-316. Especificación técnica:

(14)

1.4.-Marca: DURCO 1.5.-Modelo: GPO II

1.6.-Tamaño: 3"X1 ½"-10/82

2.5.- NPSH disponible: 5.90 ft.

2.6.- Fluido: MONOMERO DE ESTIRENO

3.2.-Diámetro de la cámara o caja de sello: 2.625 pulg. Aprox. 3.3.-Profundidad de la cámara o caja de sello: 2.625 pulg. 3.4.-Diámetro de centro de barrenos de brida actual 3.750 pulg. 3.5-Diámetro de espárragos de brida 0.375 pulg.

3.6.-Numero de espárragos 4 3.7.-Material de la flecha: INOX-316 3.8.-Plan de API disponible: API 11

SISTEMA DE SELLADO MECANICO DOBLE TIPO CARTUCHO PARA BOMBA CENTRIFUGA CON PLANES DE AMBIENTACIÓN HÚMEDO-HUMEDO PARA SER INSTALADO EN BOMBA MARCA DURCO 1 ½"X 1"-3/60. ; MODELO. GPO I; CAPACIDAD DE 79.30 GPM, CARGA DE 177 PIES, Y DIÁMETRO DE FLECHA DE 1.125 PULGADAS, METALURGIA EN INOXIDABLE SS-316.

1.5.-Modelo: GPO I

1.6.-Tamaño: 1 ½"X 1"-3/60

(15)

1.8.-Sentido de giro: CW (en favor de las manecillas del reloj). 2.-Que opera con las siguientes condiciones:

2.1.-Capacidad: 79.3 GPM (GALONES POR MINUTO) 2.2.-Carga dinámica total: 177 FT

2.5.-NPSH disponible: 5.90 ft. 2.6.-Fluido: ETILBENCENO

3.2.-Diámetro de la cámara o caja de sello: 1.750 pulg. Aprox. 3.3.-Profundidad de la cámara o caja de sello: 2.188 pulg. 3.4.-Diámetro de centro de barrenos de brida actual 2.875 pulg. 3.5- Diámetro de espárragos de brida 0.375 pulg.

3.6.-Numero de espárragos 4 3.7.-Material de la flecha: INOX-316 3.8.- Plan de API disponible: API 11 Notas aplicables paras las partidas 1 a la 10.

4.- Suministro, asesoría en la instalación y puesta en operación de un sistema de sellado mecánico dual deberá incluir lo siguiente:

4.1.- Un sello mecánico tipo cartucho, balanceado, categoría 2, tipo "A", arreglo 2 de acuerdo al API-682 tercera edición, que incluya un dispositivo de bombeo, de acuerdo al punto 8.2.2 de la misma norma y que cumplan como mínimo con lo siguiente:

4.1.1.- Fabricados con materiales adecuados para las condiciones especificadas del servicio, de acuerdo a los puntos 6.1.6.2.2, 6.1.6.2.3 y 6.1.6.2.4 de la API-682 tercera edición.

4.1.2.- Camisas o mangas del sello de una pieza, fabricada con materiales resistentes a la corrosión, erosión y al desgaste; selladas por el extremo lado proceso y extendidas más allá de la cara exterior de la brida del sello; con espesores mínimos de 0.100 pulgadas ó 2.5 milímetros.

4.1.3.- Bridas de sello con buje de estrangulamiento anti chispa, con conexiones roscadas identificadas con letras grabadas de forma permanente de acuerdo a la tabla 1 del punto 6.1.2.17 del API-682.

4.1.4.- Anillos "O" de fluoroelástomero. En caso de que la temperatura del fluido sea igual o mayor a 149 grados Centígrados (300 grados Fahrenheit) los empaques deberán ser de grafito con espirales de acero inoxidable.

4.2.- Los accesorios propuestos deben suministrarse completos para la conexión de los planes de ambientación seleccionados de acuerdo a las condiciones de operación del fluido y los elastómeros propuestos, y deben de cumplir al menos con los siguientes aspectos:

4.2.1.- MATERIALES AUXILIARES: Integrado por tubería, tubing, conectores, juntas o empaques, válvulas, tornillería; mismos que deberán cumplir con lo indicado en los puntos 8.1.1 al 8.1.19 del API-682 tercera edición y la tabla 4 de la API-682 tercera edición.

4.2.2.- SEPARADOR CICLÓNICO: De acuerdo a lo indicado en los puntos 8.5.1.1 al 8.5.1.4 de la API-682 tercera edición.

4.2.3.- ORIFICIOS DE RESTRICCIÓN O DE CONTROL DE FLUJO: De acuerdo a lo indicado en los puntos 8.5.2.1 al 8.5.2.4 e la API-682 tercera edición.

4.2.4.- ENFRIADOR DEL SELLO: De acuerdo a lo indicado en los puntos 8.5.3.1.1 al 8.5.3.1.7 de la API-682 tercera edición.

(16)

4.2.5.- RECIPIENTE DEL FLUIDO DE BARRERA CON SU SOPORTE: De acuerdo a lo indicado en los puntos 8.5.4.4 y 8.4.4.5 de la norma API-682 tercera edición y así mismo deberá incluir todo lo dispuesto en los arreglos indicados en las figuras G-27 y G-28 de la misma norma.

4.2.6.- INDICADOR DE TEMPERATURA: De acuerdo a lo indicado en los puntos 9.2.1 al 9.2.4 de la API-682 tercera edición.

4.2.7.- INTERRUPTORES DE PRESIÓN: De acuerdo a lo indicado en los puntos 9.5.2.1 y 9.5.2.2 del PI-682 tercera edición.

4.2.8.- INTERRUPTORES DE NIVEL: De acuerdo a lo indicado en el punto 9.5.3.1 de la API-682 tercera edición.

4.2.9.- INDICADOR DE PRESIÓN (MANÓMETROS): De acuerdo a lo indicado en los puntos 9.4.1 al 9.4.3 de la API-682 tercera edición.

4.2.10. INDICADORES DE FLUJO: De acuerdo a lo indicado en el punto 9.7.1 de la API-682 tercera edición. 4.2.11. LA INSTRUMENTACIÓN deberá cumplir con los puntos 9.1.1 al 9.1.5 de la API-682 tercera edición y los interruptores (switch) con los puntos 9.5.1.1 al 9.5.1.5 de la misma norma.

4.3.- Un manual de operación y mantenimiento que incluya: dibujos dimensionados del sello mecánico, plan de ambientación, accesorios. En los dibujos deben indicarse las condiciones de operación, características de diseño, prueba, números de parte y materiales de cada componente.

4.4.- Garantía por escrito de cuando menos dos años sin fuga visible. 4.5.- dos juegos completos de anillos "o" y empaques de repuesto. 4.6.- Un juego de caras de sellado (cara estacionaria y rotativa). 4.7.- Asesoría en la puesta en operación del equipo.

5.- NORMAS

5.1.- API-682 TERCERA EDICIÓN.- SISTEMAS DE SELLADO DE BOMBAS DE EJE PARA CENTRÍFUGAS Y BOMBAS ROTATIVAS.

5.2.- NRF-50-PEMEX-2012.- BOMBAS CENTRÍFUGAS.

NOTAS PARA EL LICITANTE

1. DOCUMENTACIÓN REQUERIDA PARA LA EVALUACIÓN TÉCNICA EL LICITANTE DEBERÁ CONSIDERAR QUE DURANTE EL PROCEDIMIENTO DE CONTRATACIÓN QUE SE DETERMINE EFECTUAR (LICITACIÓN PÚBLICA) SE SOLICITARA LO SIGUIENTE:

DIBUJOS DIMENSIONADOS DE LOS SELLOS MECANICOS PROPUESTOS, INDICANDO LA MARCA, TIPO, TAMAÑO, NUMERO DE PARTE Y MATERIALES DE CADA UNO DE LOS COMPONENTES DEL SISTEMA DE SELLADO, LOS MATERIALES DE LOS COMPONENTES, DEBERÁN SER LOS ADECUADOS PARA LAS CONDICIONES ESPECIFICADAS PARA EL SERVICIO Y DEBEN CUMPLIR CON LOS PUNTOS 6.1.6.4, 6.1 .6.5, 6.1.6.6, 6.1.6.8 Y 6.1.6.9 DE LA API-682 ÚLTIMA EDICIÓN. SE DEBERÁ DE INDICAR EN EL DIBUJO LA CANTIDAD DE FLUIDO A CIRCULAR EN LA CÁMARA DEL SELLO Y CONDICIONES REQUERIDAS PARA ASEGURAR UNA PELICULA ESTABLE EN LAS CAMARAS DEL SELLO.

FICHAS TÉCNICAS Y CERTIFICADOS DE FABRICANTE DE LOS SELLOS MECANICOS PROPUESTOS. FICHAS TÉCNICAS Y CERTIFICADOS DE FABRICANTE DE LOS RECIPIENTES Y SOPORTES PROPUESTOS.

FICHAS TÉCNICAS Y CERTIFICADOS DE FABRICANTE DE LOS ENFRIADORES PROPUESTOS.

FICHAS TÉCNICAS Y CERTIFICADOS DE FABRICANTE DE LA TUBERIA CONDUIT, CONECTORES, VÁLVULAS Y ACCESORIOS.

FICHAS TÉCNICAS Y CERTIFICADOS DE FABRICANTE DE LA INSTRUMENTACIÓN PROPUESTA, INDICANDO EL TAMAÑO (DIMENSIONESIONES, PARTES COMPONENTES, MATERIALES Y CONDICIONES MAXIMAS DE TRABAJO.)

(17)

2. TIPO DE BIENES

TODOS LOS BIENES QUE PROPOGAN PARA EL SISTEMA DE SELLADO DEBEN SER NUEVOS, ORIGINALES DE LA MARCA PROPUESTA.

3. LOS LICITANTES PODRAN REALIZAR VISITAS A LAS INSTALACIONES, PARA REALIZAR SU PROPUESTA TECNICA.

4. DEBERÁN CONTAR CON TALLER DE SERVICIO EN EL TERRITORIO NACIONAL, CON LA FINALIDAD DE GARANTIZAR LA ATENCIÓN EN UN MÁXIMO DE 48 HORAS, EN CASO DE FALLA EN EL SISTEMA DE SELLADO.

5. CARTA ORIGINAL FIRMADA POR PERSONA LEGALMENTE FACULTADO POR EL FABRICANTE, INDICANDO QUE BIENES DEL SISTEMA DE SELLADO ( VALVULAS, CONECTORES, TUBERIA, RECIPIENTES, SELLOS MECANICOS, ETC) ENTREGADOS SON NUEVOS, ORIGINALES, GENUINOS DE LA MARCA PROPUESTA.

NOTAS PARA EL PROVEEDOR 1. NIVEL DE INSPECCION

CONFORME AL NUMERAL 12 DEL PROCEDIMIENTO INSTITUCIONAL PARA LA INSPECCIÓN DE BIENES MUEBLES Y SUPERVISIÓN DE ARRENDAMIENTOS O SERVICIOS EN PETROLEOS MEXICANOS, ORGANISMOS SUBSIDIARIOS Y EN SU CASO, EMPRESAS FILIALES (REV. 1, DEL 10 DE SEPTIEMBRE DE 2009) AL REALIZAR LA INSPECCIÓN DE BIENES, EL PROVEEDOR DEBERÁ ENTREGAR COMO MÍNIMO, LA SIGUIENTE DOCUMENTACION:

A) REMISION O FACTURA (COPIA).

B) GARANTÍA COMERCIAL DEL FABRICANTE (ORIGINAL O COPIA CERTIFICADA). C) DOCUMENTACION TECNICA (ORIGINAL O COPIA)

D) DOS FOTOCOPIAS DEL CONTRATO Y SUS ANEXOS.

CONFORME AL NUMERAL 15.3 (NIVEL III) DEL PROCEDIMIENTO EN COMENTO: EL CUMPLIMIENTO DE LAS ESPECIFICACIONES TECNICAS ESTABLECIDA EN EL CONTRATO, SE DETERMINA REVISANDO LOS REQUISITOS Y PRESENCIANDO LAS ACTIVIDADES QUE APLIQUEN SIENDO LAS SIGUIENTES:

1) ESPECIFICACIONES CONTRACTUALES.

2) LA REVISIÓN DEL CUMPLIMIENTO DE LAS NORMAS, CÓDIGOS, PROCEDIMIENTOS O ESPECIFICACIONES DE LOS BIENES TERMINADOS.

3) CERTIFICADOS DE CALIDAD DE LOS BIENES TERMINADOS. 4) EL ACABADO Y EMBALAJE DE LOS BIENES TERMINADOS.

5) MANUALES (OPERACIÓN, MANTENIMIENTO Y CAPACITACIÓN) Y MEMORIA TÉCNICA DEL BIEN Y NUMERO DE PARTE (SI APLICA LO CORRESPONDIENTE A NUMERO

DE PARTE)

6) LA DOCUMENTACION QUE ESTABLECE EL CONTRATO.

ADEMÁS EL PROVEEDOR JUNTO CON LOS BIENES DEBERÁ ENTREGAR:

I) CARTA ORIGINAL FIRMADA POR PERSONA LEGALMENTE FACULTADO POR EL FABRICANTE, INDICANDO QUE LOS BIENES ENTREGADOS SON NUEVOS, ORIGINALES, GENUINOS DE LA MARCA Y TIPO PACTADO EN EL CONTRATO.

II) CARTA ORIGINAL FIRMADO POR PERSONA LEGALMENTE FACULTADO POR EL FABRICANTE EN EL CUAL INDIQUE LAS NORMAS, CÓDIGOS Y O ESPECIFICACIONES QUE CUMPLEN LOS BIENES SUMINISTRADOS. DEBERÁ INDICAR POR LO MENOS LAS NORMAS QUE INDICÓ EN SU PROPUESTA.

(18)

III) CERTIFICADO ORIGINAL DE LOS BIENES TERMINADOS FIRMADO POR EL FABRICANTE, MEDIANTE EL CUAL CERTIFIQUE QUE LOS BIENES SUMINISTRADOS FUERON MANUFACTURADOS CONFORME A LA NORMATIVIDAD Y ESPECIFICACIONES REQUERIDAS EN EL CONTRATO.

V) LOS BIENES EMPACADOS EN CAJA Y CON RECUBRIMIENTO PLÁSTICO PROTEGIDO CONTRA POLVO, HUMEDAD DE AMBIENTE TROPICAL, LLUVIA Y GOLPES; PARA QUE SE EVITE DAÑOS DURANTE SU TRANSPORTE Y ALMACENAJE.

VI) LOS BIENES CLARAMENTE IDENTIFICADOS CON NUMERO DE PARTE Y NOMBRE DEL FABRICANTE; ASÍ COMO PREFERENTEMENTE CON NUMERO DE PARTIDA Y EL NUMERO DE CONTRATO.

VII) DOCUMENTACIÓN LEGAL Y ADMINISTRATIVA QUE SE ESTABLEZCA EN EL CONTRATO

PARA ATENDER LOS INCISOS ANTERIORES, EL PROVEEDOR DEBERÁ ENTREGAR JUNTO CON LOS BIENES:

VIII) ORIGINAL O COPIA SIMPLE LEGIBLE DE CATALOGO O DIBUJOS DE LOS BIENES QUE ESTÁ SUMINISTRANDO.

IX) EL PERSONAL TECNICO DEL PROVEEDOR QUE PROPORCIONARA LA ASESORIA EN LA INSTALACION DEBERA ESTAR CERTIFICADO POR EL FABRICANTE, EN LA INSTALACION DE SISTEMAS DE SELLADOS DE MECANICO DOBLE CON EXPERIENCIA MINIMA DE 1 AÑO.

X) DEBERA PRESENTAR ESCRITO ORIGINAL FIRMADO POR LA PERSONA FACULTADA DE LA EMPRESA EL RESULTADO DEL CALCULO DE INTEGRACION NACIONAL DE LOS BIENES SUMINISTRADOS EN CADA UNA DE LAS PARTIDAS CONTRATADAS.

XI) PARA QUE EL PROVEEDOR INICIE EL TRAMITE DE PAGO CORRESPONDIENTE, EL SUPERVISOR DESIGNADO POR CANGREJERA RECEPCIONARA LOS BIENES HABIENDO VERIFICADO EL CUMPLIMIENTO A LOS ALCANCES DESCRITOS EN LAS ESPECIFICACIONES REQUIRENTES Y ALCANCES CON PRUEBAS, PUESTA EN OPERACION DEL SISTEMA DE SELLADO.

NOTAS GENERALES 1. CRITERIO DE ADJUDICACIÓN.

PARTIDA COMPLETA.

2. CRITERIO DE EVALUACIÓN

EL CRITERIO DE EVALUACIÓN A UTILlZAR SERÁ BINARIO, DEBIDO A QUE LAS ESPECIFICACIONES TÉCNICAS DE LOS BIENES A ADQUIRIR ESTÁN DETERMINADAS Y ESTANDARIZADAS, MISMAS QUE NO REQUIEREN INNOVACIÓN TECNOLÓGICA.

3. TIPO DE CONTRATO. ESTÁNDAR

4. PLAZO DE ENTREGA.

80 DIAS NATURALES A PARTIR DEL DIA NATURAL SIGUIENTE DE LA FIRMA DEL CONTRATO, INCLUYENDO LOS 7 DÍAS NATURALES DE INSPECCION DE LOS BIENES

5. CONDICIÓN DE ENTREGA.

D.D.P. (DELlVERED DUTY PAID) INCONTERMS 2010, ALMACEN COMPLEJO PETROQUIMICO CANGREJERA.

(19)

6. ANTICIPO.

SE OTORGARÁ ANTICIPO DEL 50% PARA LOS BIENES CUYO PROCESO DE FABRICACIÓN SEA SUPERIOR A 60 DIAS NATURALES.

7. LUGAR DE ENTREGA

ALMACÉN DEL COMPLEJO PETROQUIMICO CANGREJERA Y LA ASESORIA PARA LA INSTALACIÓN EN LA PLANTA ETlLBENCENO-ESTIRENO.

8. FORMA EN QUE SE RECIBIRÁN LOS BIENES. ENTREGAS PARCIALES DE PARTIDA COMPLETA.

9. MONEDA EN QUE SE PODRÁ PRESENTAR SU PROPUESTA PESOS MEXICANOS

10. CONDICIÓN DE PRECIO. A PRECIO FIJO

11. FORMA DE PAGO.

A 20 DÍAS NATURALES CONTADOS A PARTIR DE LA RECEPCIÓN DE LOS BIENES Y FACTURA CORRESPONDIENTE. A TRAVÉS DE TRANSFERENCIA ELECTRÓNICA Y DE ACUERDO A LAS POLITICAS EMITIDAS POR LA DIRECCIÓN CORPORATIVA DE FINANZAS.

12. PORCENTAJE DE CONTENIDO NACIONAL POR LO MENOS DEL 65%.

13. TODOS LOS BIENES PROPUESTOS Y SUMINISTRADOS DEBERÁN SER NUEVOS. 14. PENALIZACIÓN

A) POR INCUMPLIMIENTO EN EL TIEMPO DE ENTREGA DE LOS BIENES POR CAUSAS IMPUTABLES AL PROVEEDOR, SE APLICARÁ UNA PENA CONVENCIONAL A RAZÓN DEL 0.2% POR CADA DÍA NATURAL DE ATRASO, Y HASTA EL POR EL 10% DEL IMPORTE DE LOS BIENES ENTREGADOS CON ATRASO.

B) POR INCUMPLIMIENTO EN LAS OBLIGACIONES RELATIVAS A CONTENIDO NACIONAL : SI COMO RESULTADO DE LA VERIFICACIÓN DEL CONTENIDO NACIONAL DE LOS BIENES ENTREGADOS POR EL PROVEEDOR, SE DETERMINA QUE DICHO CONTENIDO NACIONAL ES MENOR AL OFERTADO EN SU PROPUESTA DURANTE EL PROCEDIMIENTO DE CONTRATACIÓN, EL ÁREA RESPONSABLE DE LA ADMINISTRACIÓN DEL CONTRATO, LE APLICARA UNA PENA CONVENCIONAL DEL 1% QUE SERA DEDUCIDA DEL IMPORTE DEL CONTRATO.

C).- POR INCUMPLIMIENTO A CUALQUIERA DE LAS OBLIGACIONES QUE SE ESTALECEN Y ESPECIFICAN EN EL FORMATO 04 DEL ANEXO "SSPA".

PEMEX PETROQUÍMICA APLICARÁ LAS PENAS CONVENCIONALES (DEDUCCIONES) ESTIPULADAS DE ACUERDO A LO ESTABLECIDO EN EL FORMATO 06 DEL REFERIDO ANEXO "SSPA".

15. IMPACTO AMBIENTAL

EL PROVEEDOR SERÁ RESPONSABLE DE CUMPLIR CON EL REGLAMENTO DE LA LEY GENERAL DE EQUILIBRIO ECOLÓGICO Y LA PROTECCIÓN AL AMBIENTE EN MATERIA DE EVALUACIÓN DEL IMPACTO AMBIENTAL APLICABLE. CUMPLIR CON LAS OBLIGACIONES DE SEGURIDAD, SALUD EN EL TRABAJO Y PROTECCIÓN AMBIENTAL DE LOS PROVEEDORES O CONTRATISTAS QUE REALIZAN ACTIVIDADES EN INSTALACIONES DE PETRÓLEOS MEXICANOS Y ORGANISMOS SUBSIDIARIOS. ANEXO "SSPA" PRIMERA VERSIÓN JUNIO 2011.

(20)

ASPECTOS ADMINISTRATIVOS

1.- Consulta y/u obtención de las Bases de la Licitación 1.1 Para consulta.

1.2 Pago y Obtención de Bases.

2.- Información General sobre el Procedimiento 2.1 Condiciones Generales de la Licitación.

2.2 Participación de Testigos Sociales.–NO

APLICA-3.- Eventos previos a la presentación de propuestas 3.1 Visita a los sitios de instalación de los bienes 3.2 Junta(s) de aclaraciones a las Bases de Licitación. 3.3 Modificaciones a la convocatoria y bases de licitación. 3.4 Etapa de precalificación. –NO

APLICA-4.- Requisitos que deberán cumplir los licitantes e instrucciones para elaborar las propuestas y desarrollo del procedimiento.

4.1 Condiciones y formalidades para la presentación de propuestas por medios remotos de comunicación electrónica. –NO

APLICA-4.1.1 Documentación que se entregará en el acto de recepción y apertura de propuestas electrónicas.–NO

APLICA-4.2 Indicaciones generales para el desarrollo de los actos 4.3 Acto de presentación y apertura de propuestas 4.4 Métodos y Criterios de evaluación de las propuestas

4.4.1 Criterios de evaluación de aspectos técnicos y legales. 4.4.2 Criterios de evaluación de aspectos económicos

4.4.3 Procedimiento de desempate de ofertas iguales en precio. 4.5 Negociación de precios–NO

APLICA-4.6 Ofertas subsecuentes de descuentos–NO

APLICA-5.- Criterios de adjudicación.

5.1 Abastecimiento simultáneo. –NO

APLICA-6.- Casos en que se declarará desierta la licitación.

7.- Cancelación de la licitación, partidas o conceptos incluidos en éstas. 8.- Causas de desechamiento de propuestas.

9.- Fallo.

10.- Inconformidades.

11.- Ley Federal Anticorrupción 12.- Firma del contrato.

(21)

13.- Aspectos contractuales básicos. 13.1 Contrato Abierto–NOAPLICA-

13.1.1 Vigencia.

13.1.2 Cantidades del Contrato.–NOAPLICA- 13.1.3 Ordenes de suministro. –NO APLICA-13.2 Condición, plazo y lugar de entrega de los Bienes. 13.3 Inspección de los Bienes

13.3.1 Devolución y Reposición de Bienes 13.4 Garantías

13.4.1 Para garantizar el debido cumplimiento de las obligaciones derivadas del contrato. 13.4.2 Para garantizar la obligación de responder por los defectos y vicios ocultos de los

bienes o la calidad de los servicios, así como cualquier otra responsabilidad. 13.5 Anticipo

13.5.1 Fianza para garantizar la debida inversión, aplicación, amortización o devolución del anticipo otorgado.

13.2.2 Carta De Crédito Standby. (No aplica). 13.6 Condiciones y forma de pago

13.6.1 Ajuste de precios –NO APLICA

-13.7 Facturación 13.8 Penalizaciones

13.9 Recisión Administrativa del Contrato 13.10 Información Reservada y Confidencial 13.11 Seguros

13.12 Fuentes de Financiamiento –NO APLICA -13.13 Propiedad Industrial y Derechos de Autor

13.14 ANEXO SSPA: Obligaciones de Seguridad, Salud en el Trabajo y Protección Ambiental de los Proveedores y Contratistas que realizan Actividades en instalaciones de Petróleos Mexicanos y Organismos Subsidiarios.

(22)

ASPECTOS ADMINISTRATIVOS. Información General

Este procedimiento de contratación se convoca:

Licitación pública nacional bajo la reserva permanente y transitoria de las disposiciones de los Tratados de Libre Comercio en los que se contemple un título o capítulo de compras del sector público.

Esta licitación se llevará a cabo de manera presencial. No se aceptará el envío de propuestas por medios de comunicación electrónica, por servicio postal o de mensajería.

Definiciones:

Área Administradora del Proyecto: Gerencia de Mantenimiento de PEMEX Petroquímica.

Área Responsable de la Administración y Supervisión de la Ejecución del Contrato: Superintendencia de Planeación de Mantenimiento.

1. Consulta y/u obtención de las Bases de la Licitación.

La publicación de las bases de la Licitación Pública, se realizará a través de la página electrónica de Pemex Petroquímica (www.ptq.pemex.com), asimismo, la Convocante pondrá a disposición de los licitantes dichas bases, de acuerdo a lo siguiente:

1.1 Para consulta:

:

A. En las oficinas de la Convocante en el horario comprendido de las 8:30 horas a las 15:30 horas en días hábiles, en la Ventanilla de atención a proveedores localizada en el Edificio Administrativo del Complejo Petroquímico Cangrejera, ubicada: en KM. 10 de la Carretera Coatzacoalcos-Villahermosa, C.P. 96400 Coatzacoalcos, Ver. México.

B. A través de la página electrónica de Pemex Petroquímica en la dirección electrónica: http://www.ptq.pemex.com.

1.2 Pago y Obtención de bases:

El pago de las Bases de la Licitación se deberá realizar a elección del licitante, utilizando cualquiera de las opciones que se indican a continuación:

A) A través del sistema de pago en banco, mediante depósito en firme a la cuenta de Concentración Inmediata Empresarial en BBVA Bancomer, cuenta No. 0162378531, con Clabe Interbancaria No. 012790001623785313, a nombre de PEMEX PETROQUIMICA y tienen un costo de $ xxxx (xxxxxx pesos 00/100 M.N.) incluido el I.V.A.

(23)

B) En transferencia electrónica en la cuenta de Concentración Inmediata Empresarial en BBVA Bancomer, cuenta No. 0162378531, con Clabe Interbancaria No. 012790001623785313, a nombre de PEMEX PETROQUIMICA y tienen un costo de $xxxx. (xxxxxx pesos 00/100 M.N.) incluido el I.V.A. Será obligatorio presentar copia legible del recibo de pago correspondiente para participar en cualquiera de los eventos de esta licitación. Las bases de licitación estarán disponibles en la página de Internet de la convocante, en la dirección electrónica: www.ptq.pemex.com, siendo responsabilidad de los licitantes conocer su contenido.

La fecha límite de pago de bases de licitación será el día: xxx

Pemex Petroquímica, no se responsabiliza de la devolución del importe de los pagos que se realicen con posterioridad a la fecha límite: xxxxxx

Para el caso de pago a través del sistema en banco, Pemex Petroquímica se reserva el derecho de verificar que el pago que se haya realizado por el licitante, cumpla con lo establecido en estas bases, caso contrario, será motivo para desechar la propuesta. La fecha de pago que conste en dicho comprobante, deberá ser como máximo la fecha límite de pago de bases, que se indica en las presentes bases.

1.2.1 Facturación por compra de bases de licitación.

Para los licitantes que requieran la facturación por compra de bases de licitación, se les comunica, que en cumplimiento a las reformas fiscales, publicadas en el Diario Oficial de la Federación el 12 de diciembre de 2011, en la fracción V del artículo 29 del CFF, es necesario que el Formato (Documento 14) de Solicitud de Emisión de Comprobantes Fiscales por concepto de "Otros Ingresos”, esté debidamente requisitado (firmado por su representante legal y escaneado) y sea enviado a los correos: [email protected] y/o [email protected], con la finalidad de tramitar ante la Subgerencia de Crédito y Cobranza, con los servidores públicos a las direcciones de correo electrónico de los funcionarios públicos: Francisco Javier Duhalt Fernández: [email protected] y Rey David Jiménez Manzanilla: [email protected], en la misma fecha del día en que se realice el pago (no se aceptarán solicitudes con fechas de días anteriores o posteriores), con la finalidad de cumplir en tiempo con las 72 horas de plazo para el envío al Proveedor Autorizado de Certificación de CFDI (PAC), a fin de que les sea elaborada la factura correspondiente.

Es importante mencionar que el pago deberá efectuarse en días hábiles y en el siguiente horario: de 8:30 A.M. a 13:00 P.M., con la finalidad de que se elaboren las facturas el mismo día en que se reciban las solicitudes, para que cuando se genere el proceso de "Transferencia al Repositorio de Bóveda Electrónica" estas se conviertan en facturas electrónicas y posteriormente sean enviados los Comprobantes Fiscales Digitales a través de Internet (CFDI).

Los licitantes que requieran Facturas, deberán estar registradas en el Sistema de Facturación, en caso contrario deberán solicitar su alta a los correos citados anteriormente, con 24 horas de anticipación al pago de las Bases. En caso de recibir las solicitudes para la generación de la factura por la compra de bases de la presente licitación pública, posterior a la fecha de que se realice el depósito, dichas facturas serán emitidas por PEMEX Petroquímica, pero ya no se podrán incluir como deducibles de impuestos ante la SHCP.

2. Información General sobre el Procedimiento. 2.1. Condiciones Generales de la Licitación.

(24)

artículo 53 fracción V de la Ley, así como el artículo 12 de las DAC´S. 2.2 Participación de Testigos Sociales.

–NO

APLICA

-. 3. Eventos previos a la presentación de propuestas 3.1 Visitas a los sitios de instalación de los bienes. 3.2 Junta(s) de aclaraciones a las Bases de Licitación.

La(s) junta(s) de aclaración a las Bases de Licitación se llevará a cabo el día _____ de __________ de 2014 a las ___ horas, en la la Sala de Juntas de Adquisiciones y Servicios localizada en el Edificio Administrativo, del Complejo Petroquímico Cangrejera, ubicada en el km. 10 de la Carretera Coatzacoalcos-Villahermosa, C.P. 96400 Coatzacoalcos, Ver., México, siendo optativa la asistencia de los licitantes a las reuniones que, en su caso, se realicen. Las dudas, planteamientos y solicitudes de modificación relacionadas con las bases de licitación, se deberán acompañar de copia simple legible del recibo de pago correspondiente, pudiendo solicitarlas por cualquiera de los medios que se indican a continuación:

1. Enviarse por correo electrónico a las siguientes direcciones [email protected]; [email protected]; a más tardar cuarenta y ocho horas antes de la fecha y hora en que se vaya a realizar la junta de aclaraciones ó

2. Entregarlas personalmente en la Ventanilla de Atención a Proveedores el interior del Centro de Trabajo en la ventanilla del Área de Atención a Proveedores de la Jefatura de Adquisiciones, en el domicilio de la convocante ubicado en KM. 10 de la Carretera Coatzacoalcos-Villahermosa, C.P. 96400 Coatzacoalcos, Ver. México, a más tardar cuarenta y ocho horas antes de la fecha y hora en que se vaya a realizar la junta de aclaraciones.

Solamente se atenderán las solicitudes de aclaración a las bases de la licitación, de las personas que hayan realizado el pago de bases de la licitación conforme a lo indicado en el párrafo anterior (punto 1 y 2) de las presentes bases, caso contrario, se les permitirá su asistencia sin poder formular preguntas ni aclaraciones. Por lo que, las preguntas presentadas con posterioridad a dicho plazo, no serán atendidas por considerarse extemporáneas. Concluida la última junta de aclaraciones, no se recibirán más preguntas.

Preferentemente indicar el numeral de las Bases de Licitación al que hacen referencia sus dudas, planteamientos y solicitudes de modificación.

Pemex Petroquímica podrá celebrar el número de juntas de aclaraciones que considere necesarias, por lo que al concluirse la primera junta se podrá señalar el lugar, fecha y hora para la celebración de la siguiente junta.

De cada junta de aclaraciones se levantará un acta, que contendrá la firma de los asistentes interesados y de los servidores públicos que intervengan, así como las preguntas formuladas por los licitantes, las respuestas de Pemex Petroquímica y, en su caso, se señalará la fecha, lugar y hora para la celebración de la siguiente junta de aclaraciones; debiéndose entregar copia a los interesados presentes y estará a disposición de los licitantes que no hayan asistido, en las oficinas de la Convocante en el horario comprendido de las 9:00 a 14:00 horas en días hábiles, Ventanilla de Atención a Proveedores de la Superintendencia de Recursos Materiales, ubicada en Km 10 carretera

(25)

Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México. así como en la página www.ptq.pemex.com, siendo responsabilidad de los licitantes conocer su contenido.

La falta de firma de algún licitante al acta, no invalidará su contenido y efectos.

La inasistencia de algún Interesado a la(s) junta(s) de aclaraciones, no lo relevará de su obligación de acatar las decisiones que de ellas se deriven, por lo cual podrá acudir con la debida oportunidad a las oficinas de la Convocante en el horario comprendido de las 8:30 a 15:30 en días hábiles, ubicadas en el interior del Centro de Trabajo en la ventanilla del Área de Atención a Proveedores de la Jefatura de Adquisiciones, localizada en KM. 10 de la Carretera Coatzacoalcos-Villahermosa, C.P. 96400 Coatzacoalcos, Ver. México, o bien podrá consultar el acta de dicha junta en la página de Internet www.ptq.pemex.com.

Asimismo, los licitantes se darán por notificados del acta que se levante en la junta de aclaraciones de que se trate, cuando ésta se encuentre a su disposición en la página de Internet www.ptq.pemex.com independientemente de que pueda acudir al domicilio de la convocante.

3.3 Modificaciones a la convocatoria y bases de licitación.

Pemex Petroquímica podrá realizar modificaciones a los requisitos, documentación requerida, plazos u otros aspectos establecidos en la convocatoria o en las bases de licitación, en la forma dispuesta en estas últimas, haciendo del conocimiento de los participantes, dichas modificaciones en la(s) junta(s) de aclaraciones o a través de los mismos medios utilizados y bajo las mismas condiciones para su publicación.

El plazo entre la difusión de las modificaciones y la fecha en que se realice el Acto de Presentación y Apertura de Propuestas, no podrá ser inferior a diez días naturales.

Cualquier modificación a la convocatoria y/o a las bases derivadas de la o la (s) junta (s) de aclaraciones, será considerada como parte integrante de las propias bases, por lo tanto los licitantes deberán considerarlas para la elaboración de su propuesta.

Pemex Petroquímica entregará una versión final de las bases de licitación a todos los licitantes, que contengan las modificaciones derivadas de las juntas de aclaraciones, el día hábil siguiente de la última junta de aclaraciones; o bien, en dicha junta se les informara la fecha en que se entregarán y estarán disponibles en el portal de Pemex Petroquímica, en la dirección electrónica: www.ptq.pemex.com.

Los licitantes se darán por notificados de la versión final de las bases de licitación, cuando ésta se encuentre a su disposición en la página de Internet www.ptq.pemex.com

, independientemente de que pueda acudir a solicitarla al

domicilio de la convocante.

3.4 Etapa de precalificación.

–NO

APLICA-4. Requisitos que deberán cumplir los licitantes e instrucciones para elaborar las propuestas y desarrollo del procedimiento.

El licitante deberá cumplir con los siguientes requisitos para poder participar en el procedimiento de licitación:

A) Únicamente podrán participar personas de nacionalidad mexicana. Acreditar su existencia y personalidad jurídica, mediante un escrito en el que su firmante manifieste, bajo protesta de decir verdad,

(26)

deberá contener los datos que se citan en el Documento 03, proporcionar una dirección de correo electrónico, en caso de contar con él.

El apoderado o representante que firme el Documento 03, deberá ser quien firme autógrafamente la proposición.

Los licitantes entregarán junto con el sobre cerrado, copia simple por ambos lados de su identificación oficial vigente con fotografía, tratándose de personas físicas y, en el caso de personas morales, de la persona que firme la proposición.

Únicamente podrán participar licitantes que hayan pagado las bases de licitación, debiendo presentar copia simple legible del comprobante de pago correspondiente dentro o fuera del sobre de su propuesta.

B) Elaborar y entregar la proposición; la documentación distinta a ésta; así como las manifestaciones requeridas en estas bases de licitación, deberán entregarse en idioma español, sin tachaduras o enmendaduras. La proposición deberá estar firmada autógrafamente por persona facultada para ello en la última hoja del documento que la contenga, documentación que se relaciona en el Documento 04. La proposición se presentará dentro de sobre(s) cerrado(s), preferentemente identificado con la siguiente información:

Nombre o razón social y domicilio del licitante. Número de licitación.

Debido a la necesidad de mantener un orden en el manejo de la documentación, se solicita preferentemente presentar la propuesta foliada en papel membretado de la empresa, establecer un índice del contenido de la propuesta, el folio se aplicará también a todas las hojas de información complementaria. El incumplimiento a lo establecido en este párrafo, no será motivo para desechar la propuesta.

C) Entregar la manifestación escrita bajo protesta de decir verdad de no encontrarse en alguno de los supuestos establecidos por los artículos 53 fracción V de la Ley de Petróleos Mexicanos y el artículo 12 de las DAC´S, conforme al Documento 07.

D) Elaborar su propuesta técnica, conforme al Documento 06, en donde deberá detallar claramente las especificaciones técnicas de los Bienes que propone de acuerdo a lo solicitado en el Documento 01, y en su caso, lo que se haya asentado en el acta de la junta de aclaraciones, indicando el número de partida de que se trate, unidad de medida y cantidad, así mismo deberá manifestar el plazo, lugar y condiciones de entrega que propone.

Los anexos técnicos y folletos que se incluyan en la propuesta, podrán presentarse en idioma distinto al español, acompañados de una traducción simple al español.

La proposición, los anexos técnicos, folletos, manuales y demás literatura técnica que presente el licitante, deberán ser completamente congruentes con lo ofertado y lo solicitado en el Documento 01, de estas bases de licitación.

(27)

Se deberán describir los Bienes propuestos y no se aceptarán indicaciones tales como: “marca o similar” “o equivalente”, “marca propia” “cotizo mi marca”, “cotizo de acuerdo a lo solicitado”, “incluido”, “sin costo” y otros datos diferentes a los solicitados en el Documento 01 o bien que proponga más de una marca para un mismo bien o que no indique la marca de los Bienes o nombre del Fabricante, ya que será motivo para desechar la propuesta.

E) Elaborar su propuesta económica en pesos mexicanos, conforme al Documento 06-A. Los precios cotizados serán fijos y netos, los cuales serán aplicables durante la vigencia del Contrato, sin incluir el Impuesto al Valor Agregado (I.V.A.). No se aceptan precios condicionados o variables. Se deberá manifestar la vigencia de la propuesta, la cual será mínimo de 60 días naturales.

F) Se podrán presentar propuestas conjuntas de conformidad con el artículo 24 de las DAC´S, observando los términos establecidos en estas Bases de Licitación.

F.1) Para intervenir en el acto de presentación y apertura de propuestas, bastará que alguno de los integrantes del grupo, presente copia simple del recibo de pago de bases de licitación y el escrito en el que su firmante manifieste, bajo protesta de decir verdad, que cuenta con facultades suficientes para comprometerse por sí o por su representada, sin que resulte necesario acreditar su personalidad jurídica, conforme al Documento 03-A.

F.2) Deberán celebrar entre todas las personas que integran la agrupación, un convenio en los términos de la legislación aplicable (Documento 18), en el que se establecerán con precisión los aspectos siguientes:

a) Nombre, domicilio y Registro Federal de Contribuyentes de las personas integrantes, identificando en su caso, los datos de las escrituras públicas con las que se acredita la existencia legal de las personas morales, y de haberlas, sus reformas y modificaciones así como el nombre de los socios que aparezcan en éstas;

b) Nombre y domicilio de los representantes de cada una de las personas agrupadas; identificando en su caso, los datos de las escrituras públicas con las que acrediten las facultades de representación;

c) Se requerirá la designación de un representante común para participar en la licitación y para suscribir y presentar la propuesta, así como cualquier otra clase de documentos que se requieran.

d) La descripción de las partes objeto del Contrato que corresponderá cumplir a cada persona, así como la manera en que se exigirá el cumplimiento de las obligaciones,

e) Estipulación expresa de que los integrantes de la propuesta conjunta se obliguen en forma solidaria respecto de la totalidad de las obligaciones derivadas del contrato correspondiente; En caso de resultar ganadora la propuesta conjunta, el contrato deberá ser firmado por cada una de las personas participantes en la propuesta, debiendo quedar estipulado que cada una de ellas quedará obligada solidariamente ante Pemex Petroquímica. En el caso de que los participantes constituyan una sociedad de propósito específico, el contrato será suscrito por dicha sociedad la cual figurará como Proveedor o Contratista y por los participantes en la propuesta como obligados solidarios;
