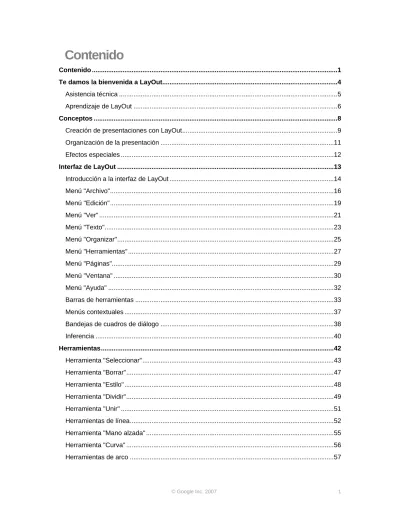

Contenido
Contenido ...1
Te damos la bienvenida a LayOut...4
Asistencia técnica ...5
Aprendizaje de LayOut ...6
Conceptos ...8
Creación de presentaciones con LayOut...9
Organización de la presentación ...11
Efectos especiales ...12
Interfaz de LayOut ...13
Introducción a la interfaz de LayOut ...14
Menú "Archivo"...16 Menú "Edición"...19 Menú "Ver" ...21 Menú "Texto"...23 Menú "Organizar"...25 Menú "Herramientas" ...27 Menú "Páginas"...29 Menú "Ventana" ...30 Menú "Ayuda" ...32 Barras de herramientas ...33 Menús contextuales ...37
Bandejas de cuadros de diálogo ...38
Inferencia ...40 Herramientas...42 Herramienta "Seleccionar"...43 Herramienta "Borrar"...47 Herramienta "Estilo" ...48 Herramienta "Dividir"...49 Herramienta "Unir" ...51 Herramientas de línea...52
Herramientas de rectángulo...59 Herramientas de círculo...61 Herramienta "Polígono" ...63 Herramienta "Texto"...65 Herramienta "Etiqueta" ...66 Herramientas de visualización ...67 Herramienta "Desplazar" ...68 Herramienta "Zoom"...69
Ajustes del modelo y cuadros de configuración ...70
Cuadro de diálogo "Configuración de documento"...71
Cuadro de diálogo de preferencias de la aplicación...74
Colores...76 Estilo de forma ...79 Modelo de SketchUp...81 Estilo de texto...83 Gestor de páginas...85 Capas...87 Álbumes ...89 Instructor ...91 Entidades...92 Entidades de grupo...93 Entidades de imagen ...95 Entidades de modelo ...96
Opciones del menú contextual...97
Entrada y salida ...99
Importación de imágenes raster ...100
Importación de modelos...101
Importación de texto ...102
Exportación a PDF ...103
Presentaciones a pantalla completa ...104
Impresión ...105
Información técnica...107
Formatos de archivo raster ...108
OpenGL...110
Formato de archivo de LayOut ...113
Tareas comunes ...114
Creación de una forma compleja ...115
Creación de una máscara de imagen...118
Glosario ...119
Te damos la bienvenida a LayOut
LayOut para Microsoft Windows es un conjunto de herramientas que facilitan la creación de presentaciones de diseño a partir de los modelos de Google SketchUp Pro 6. LayOut combina funciones de software de diseño de páginas, CAD y presentaciones.
Uso de esta guía
Lo único que necesitas para poder utilizar LayOut es estar familiarizado con los conceptos básicos de uso del equipo informático. Consulta el apartado Aprendizaje de LayOut de esta guía para obtener ayuda acerca de cómo aprender a utilizar el programa.
Asistencia técnica
Los usuarios de LayOut pueden solicitar ayuda para la instalación y configuración por correo electrónico en el Centro de Asistencia de SketchUp (es necesario disponer de un número de serie de SketchUp).
Incluye en el mensaje la información siguiente:
• una copia del archivo de LayOut que estás creando,
• una lista de los recursos de sistema del equipo (tipo de CPU, RAM, datos de la tarjeta de vídeo y versión exacta del sistema operativo, por ejemplo, Windows XP Professional con Service Pack 2),
• una descripción detallada de la pregunta o consulta.
Aprendizaje de LayOut
Como con cualquier herramienta de software, existe un nivel de aprendizaje mínimo que se debe seguir para obtener resultados óptimos en LayOut. La siguiente información te puede ayudar a aprender a utilizar LayOut.
Tutoriales en vídeo
Google ha creado varios vídeos de formación para facilitar el aprendizaje de las herramientas y procedimientos de dibujo de LayOut. Puedes acceder a estos tutoriales a través de la opción "Ver tutoriales" en el menú "Ayuda" ("Ayuda > Ver tutoriales"). Debes estar conectado a Internet para acceder a estos tutoriales.
Guía del usuario online
Esta guía del usuario online contiene un apartado de conceptos para usuarios nuevos de LayOut. Este apartado está pensado para que se lea en la secuencia descrita antes de empezar a utilizar LayOut. Debes estar conectado a Internet para acceder a esta guía.
Nota: hay disponible una versión PDF de la guía del usuario en sketchup.google.com.
Menús
Se puede acceder a las muchas herramientas y comandos de LayOut con los botones de las herramientas y los menús desplegables. Examina los menús de LayOut para familiarizarte con la variedad funciones que ofrecen.
Instructor
Activa el cuadro de diálogo "Instructor" ("Ventana > Instructor") para ver información relacionada con la herramienta seleccionada.
Guía de referencia
La guía de referencia rápida de LayOut, disponible en el menú "Ayuda" de LayOut y en la web sketchup.google.com, contiene una lista de todas las herramientas de la barra y de los métodos abreviados que las activan. Consulta la guía de referencia de LayOut para familiarizarte con el uso de las herramientas de LayOut. Puedes acceder a esta guía seleccionando la opción "Guía de referencia" en el menú "Ayuda" ("Ayuda > Guía de referencia").
Barra de estado
La barra de estado, situada en la parte inferior del área de la presentación de LayOut, muestra notas acerca de la herramienta activa, incluyendo funciones especiales a las que se accede mediante métodos abreviados. Observa la barra de estado mientras trabajas con LayOut para descubrir opciones avanzadas de cada herramienta.
Foro de usuarios
Los foros de LayOut son una excelente vía para establecer contacto con la comunidad de usuarios de LayOut. Estos foros ofrecen un marco único para obtener respuestas, proponer características nuevas, dar consejos y compartir presentaciones. Visita los foros de usuarios de LayOut haciendo clic en la opción "Comunidad de usuarios de LayOut" desde el menú "Ayuda" ("Ayuda > Comunidad de usuarios de LayOut"). Debes estar conectado a Internet para acceder a los foros de usuarios.
Formación en LayOut
Google ofrece cursos de formación para usuarios que deseen obtener una asistencia complementaria de LayOut a cargo de expertos de Google. Visita la página
http://www.sketchup.com/training para ver una lista de los cursos de formación disponibles en tu zona.
Conceptos
En este apartado de la guía se describen los conceptos del programa utilizados en la guía, así como por la comunidad de usuarios de LayOut. Está dirigido principalmente a los nuevos usuarios de LayOut.
Se divide en los temas siguientes:
• Presentación de LayOut: presenta los conceptos básicos para la creación de presentaciones con LayOut.
• Organización de la presentación: presenta los métodos de LayOut para la organización de entidades en el modelo y en LayOut.
• Efectos especiales: describe algunas técnicas especiales que se pueden utilizar para crear presentaciones de gran atractivo visual.
Creación de presentaciones con LayOut
Las presentaciones de LayOut constan de una o más páginas que son el equivalente en software a las páginas de un libro o a las diapositivas de una presentación (ya sea una presentación en pantalla o en papel).
Cada página puede tener cualquier combinación de entidades, como líneas, imágenes, modelos de SketchUp, texto o grupos.
Introducción a las entidades
Crear una presentación de LayOut es tan sencillo como combinar entidades en una página (como texto, imágenes y modelos de SketchUp) ya sea importándolas y colocándolas, o creándolas desde cero. A continuación, se detalla una lista completa de las entidades de LayOut.
Nombre Notas
Modelo de SketchUp
Las entidades "Modelo de SketchUp" son modelos tridimensionales (archivos .SKP) que se insertan en la presentación. Los modelos de SketchUp se pueden insertar orbitados y colocar en cualquier presentación de LayOut. La aplicación conserva un enlace al archivo original de SketchUp, lo que permite mantener actualizadas las presentaciones de LayOut con cada actualización del modelo de SketchUp.
Imagen Las entidades de imagen son imágenes raster (de píxeles), como por ejemplo, imágenes JPEG, que se importan en la presentación.
Grupo Los grupos son entidades que contienen a su vez otras entidades. Curva
Mano alzada
Arco Circular
Rectángulo Existen cuatro tipos de rectángulos: normal, con esquinas redondeadas, abombado y ovalado.
Círculo Existen dos tipos de círculos: normal y elipse. Polígono
Texto Las notas de texto ayudan a describir otros elementos de la presentación, como por ejemplo, los detalles de un modelo de SketchUp.
Etiqueta Las etiquetas son similares al texto, pero tienen una línea que señala a un punto específico de la presentación.
Introducción a las formas
A menudo, las entidades se combinan para crear formas (o son formas de por sí). Por ejemplo, se pueden dibujar varias líneas conectadas para crear la forma de una estrella. Las formas tienen un relleno, o color interno, y un trazo, o color de arista.
Sistemas de coordenadas de LayOut
LayOut utiliza un sistema de coordenadas 2D para identificar la posición de las entidades en una página. Este sistema de coordenadas 2D tiene dos ejes: X e Y. El eje X representa las posiciones de la pantalla que empiezan en el borde izquierdo del área de la
presentación (el área donde se ha creado la presentación) y que se extienden hacia la
derecha. El eje Y representa las posiciones que empiezan en el borde superior del área de dibujo y que se extienden hacia abajo. Las posiciones de los ejes X e Y se muestran en el
cuadro de control de valores (CCV), que aparece en la parte inferior del área de la
presentación al mover las herramientas de dibujo por la pantalla. Por ejemplo, el CCV muestra (2",1") cuando el cursor está a dos pulgadas a la derecha del borde izquierdo (2 pulgadas a lo largo del eje X) y a una pulgada por debajo del borde superior (1 pulgada a lo largo del eje Y).
El término origen se emplea para definir el lugar en el que se inician todas las líneas de eje. En LayOut, el origen (0,0) se encuentra en la esquina superior izquierda de cada página.
Seguimiento del motor de inferencias
LayOut incorpora un motor de inferencias invisible para ayudarte a dibujar y colocar entidades de forma precisa. El motor de inferencias sitúa o infiere puntos a partir de otros puntos de la página, como el centro de un círculo, el punto medio de una línea, un punto sobre una arista, etc. A medida que las entidades se dibujan o mueven en una página, se van ajustando a estos puntos o a otras entidades de la página.
LayOut señala estos puntos mediante indicadores de color y notas de ayuda, que son mensajes en pantalla que indican la posición del cursor mientras se dibuja una entidad.
Organización de la presentación
LayOut dispone de un sistema para organizar entidades en una presentación denominado
capas. LayOut también dispone de un sistema, denominado álbumes, para guardar y
organizar las bibliotecas de modelos, imágenes, formas, texto y estilos que desees utilizar en todas las presentaciones.
Capas
Una página puede contener varias capas. Una capa es, básicamente, un contenedor de cualquier combinación de entidades, normalmente entidades del mismo tipo, incluidas todas las imágenes de tu presentación.
Por defecto, todas las entidades de una presentación se encuentran en la capa
predeterminada. No obstante, puedes crear más capas y mover las entidades a estas
capas. Por ejemplo, puedes tener una capa de todas las imágenes que hayas insertado, otra de todas las formas dibujadas a mano, otra de todo el texto y una cuarta capa de todos los modelos de SketchUp. Después, según el tipo de presentación que estés preparando, puedes cambiar temporalmente el estado de visibilidad de una capa (ocultando así las entidades de esa capa, como por ejemplo, todo el texto).
Las capas también se pueden bloquear para evitar que se editen sus entidades. Capa maestra
Una capa especial, denominada capa maestra, contiene las entidades que deseamos que aparezcan en todas las páginas del documento. Por ejemplo, en la capa maestra se puede insertar el bloque de título (el bloque de información que normalmente se incluye en las presentaciones arquitectónicas, donde figura el nombre del arquitecto, del cliente, del proyecto, etc.) o una imagen de marca de agua que indique el estado de la presentación, por ejemplo "Aprobado". El concepto de la capa maestra en LayOut es similar al de una
página maestra en aplicaciones de diseño de páginas.
Los álbumes
Las entidades o grupos de entidades de una presentación de LayOut se pueden guardar en un archivo de álbum. Un archivo de álbum es un archivo de LayOut (archivo .layout) de entidades ya creadas, como por ejemplo, una biblioteca de bloques de título, logotipos, modelos, texto, imágenes o símbolos. Estas entidades se pueden utilizar de dos maneras: puedes arrastrarlas a la presentación de LayOut, o utilizar su estilo como muestra y aplicarlo a las entidades de la presentación de LayOut.
Estilos
Todas las entidades tienen un estilo que se puede aplicar a otras entidades en la presentación de LayOut. Algunos ejemplos de estilos son el relleno de un rectángulo, el trazo (color de línea, anchura y estilo de los extremos) de una líneaola forma de un tipo de letra. Si la entidad es un modelo de SketchUp, el estilo hace referencia a las opciones de visualización del modelo, como el estado de la sombra y los estilos de visualización de caras y aristas. Consulta la guía del usuario de SketchUp para obtener más información sobre la sombra y los estilos de visualización de caras y aristas.
Si tienes un modelo de SketchUp en el archivo de álbum, puedes utilizar su estilo como muestra (por ejemplo, el estilo de línea) y aplicarlo a otros modelos de la presentación. Por otro lado, si tienes un archivo de álbumes con varias muestras de color (rectángulos con rellenos determinados y ajustes de trazo), puedes utilizar las muestras, aplicar sus rellenos
Efectos especiales
Crea máscaras de imagen para incorporar efectos especiales a la presentación.
Máscaras de imagen
Las entidades, como las elipses o los rectángulos, se pueden utilizar como máscaras de imagen. Las máscaras de imagen se utilizan para "ocultar" partes del modelo, de la imagen o de otras entidades. Por ejemplo, si colocas una elipse sobre una imagen insertada y la utilizas como máscara de imagen, sólo se mostrará la parte de la imagen que se encuentre dentro de la elipse. Las máscaras de imagen son un excelente método para presentar sólo la información más importante en una página.
Interfaz de LayOut
Este apartado de la guía del usuario está dedicada a la interfaz de LayOut, como los menús, las barras de herramientas, los cuadros de diálogo y el área de la presentación.
Introducción a la interfaz de LayOut
La interfaz de usuario de LayOut está diseñada para que su uso resulte lo más sencillo posible. A continuación se muestra una imagen de la interfaz de LayOut.
Barra de título
La barra de título (1) contiene los controles estándar de Microsoft Windows (cerrar, minimizar y maximizar) a la derecha, y el nombre del archivo abierto.
Al iniciar LayOut, se muestra un área de dibujo en blanco. En la pestaña de la presentación aparece "Sin título" como nombre del archivo abierto, que indica que el documento aún no se ha guardado.
Menús
La mayoría de herramientas, comandos y ajustes de LayOut están disponibles en los menús (2). Los menús que aparecen de forma predeterminada son: "Archivo", "Edición", "Ver", "Formato", "Organizar", "Herramientas", "Páginas", "Ventana" y "Ayuda".
Barra de herramientas
La barra de herramientas (3) contiene un conjunto de herramientas y controles. Se pueden añadir controles a las barras situadas debajo de los menús utilizando la opción "Ver > Personalizar barra de herramientas".
Deshacer el anclaje de una barra de herramientas
Se puede deshacer el anclaje de las barras de herramientas. Haz clic y mantén pulsado el botón del ratón en el asidero de la barra de herramientas (a la izquierda de la barra) para deshacer el anclaje y cambiar su posición.
Área de la presentación
El área de la presentación (4) es un área rectangular que se encuentra bajo la barra de herramientas, en la que se crea la presentación.
Nota: Se pueden tener varias presentaciones abiertas al mismo tiempo.
Cada una se mostrará bajo su pestaña, debajo de la barra de herramientas.
Barra de estado
La barra de estado (5) es el área gris rectangular situada en la parte inferior del área de dibujo.
El lado izquierdo de la barra de estado muestra notas útiles sobre las herramientas que se utilizan, incluyendo funciones especiales a las que se puede acceder mediante métodos abreviados. Observa la barra de estado para descubrir las opciones avanzadas de cada herramienta de LayOut.
Nota: Utiliza el control de tamaño para ampliar el área de dibujo y poder ver así todo el mensaje de la barra de estado.
Cuadro de control de valores (CCV)
El cuadro de control de valores o CCV (5a) se encuentra situado en el lado derecho de la barra de estado y contiene coordenadas de los elementos de la página. Las coordenadas "0,0" representan el ángulo superior izquierdo de todas las páginas. También pueden introducirse valores en el CCV para manipular entidades mientras se dibujan, como el número de lados de un polígono.
Lista de zoom
A la derecha del CCV (5b) se muestra una lista de valores de zoom predefinidos. Haz clic en uno de estos valores para cambiar el zoom sobre la presentación a un valor de zoom predefinido.
Bandejas de los cuadros de diálogo
Las bandejas de los cuadros de diálogo (6) contienen ajustes y cuadros de diálogo de configuración. LayOut incorpora una bandeja predeterminada que contiene todos los ajustes y gestores de LayOut (en el menú "Ventana"). Consulta el tema acerca de las
Menú "Archivo"
El menú "Archivo" contiene opciones relacionadas con los archivos de presentaciones de LayOut, como comandos para crear, abrir, guardar, imprimir, importar y exportar archivos de presentaciones.
Nuevo
La opción "Nuevo" se utiliza para crear un área de presentación en blanco y empezar una presentación de LayOut nueva. LayOut utiliza los ajustes de la plantilla para definir el estado inicial de la presentación.
Abrir
La opción "Abrir" se utiliza para acceder al cuadro de diálogo "Abrir", en el que podrás abrir un documento de LayOut guardado previamente.
Cerrar
Utiliza la opción "Cerrar" para cerrar la ventana de la presentación activa. El resultado es el mismo que si se hace clic en el botón de cierre de la barra de título del dibujo. Se te pedirá que guardes los cambios si la presentación de la ventana de dibujo activa no se ha guardado.
Guardar
La opción "Guardar" se utiliza para guardar en el disco la presentación de LayOut activa. Si cierras un documento no guardado o intentas salir de LayOut sin haber guardado los documentos abiertos, LayOut te dará la posibilidad de guardar tu trabajo antes de continuar.
Guardar como
Utiliza la opción "Guardar como" para acceder al cuadro de diálogo del mismo nombre, que muestra de forma predeterminada la carpeta del documento activo. Este cuadro permite guardar el dibujo abierto como un documento nuevo. Puedes asignar al archivo un nombre nuevo, otra ubicación o una versión anterior de LayOut. El archivo nuevo pasa a estar activo en la ventana de dibujo.
Guardar como plantilla
Utiliza la opción "Guardar como plantilla" para guardar la presentación activa en el directorio "Plantillas". En la plantilla se incluye todo lo que se muestra en la presentación, incluidas todas las entidades, páginas, etc. Para guardar una plantilla:
1. Selecciona "Archivo > Guardar como plantilla". Aparece el cuadro de diálogo "Guardar como plantilla".
2. Accede al directorio en el que quieres guardar la plantilla. Puedes guardar la plantilla en la carpeta "Mis plantillas" o en una subcarpeta de ésta.
3. Escribe el nombre de la plantilla en el campo "Nombre de plantilla". 4. Haz clic en el botón "Aceptar". La plantilla se guarda.
Puedes encontrar la plantilla haciendo clic en la pestaña "Plantillas" durante la creación de una nueva presentación.
Guardar como álbum
Utiliza la opción "Guardar como álbum" para guardar la presentación activa como un álbum en el directorio "Álbumes". En el álbum se incluye todo lo que se muestra en la presentación, incluidas todas las entidades, páginas, etc. Para guardar un álbum:
1. Selecciona "Archivo > Guardar como álbum". Aparece el cuadro de diálogo "Guardar como álbum".
2. Accede al directorio en el que quieres guardar la plantilla. Puedes guardar la plantilla en tu carpeta "Álbumes" o en una subcarpeta dentro de ésta.
3. Escribe el nombre de la plantilla en el campo "Nombre de álbum". 4. Haz clic en el botón "Aceptar". El álbum se guarda.
Puedes acceder a la plantilla por medio del gestor de plantillas.
Volver a la versión guardada
Utiliza la opción "Volver a la versión guardada" para restaurar el documento al estado que tenía la última vez que se guardó.
Insert
La opción de menú "Insertar" se utiliza para acceder al cuadro de diálogo "Abrir", en el que podrás insertar un modelo, imagen o archivo de texto en la presentación.
Exportar como PDF
Utiliza la opción "Exportar a PDF" para exportar la presentación de LayOut como un archivo PDF.
Configuración de documento
Utiliza la opción "Configuración de documento" para configurar las propiedades de toda la presentación. Consulta el apartado "Configuración de documento" para obtener más información.
Ajustar página
Utiliza la opción "Ajustar página" para acceder al cuadro de diálogo correspondiente. Este cuadro de diálogo se utiliza para seleccionar y configurar las propiedades de la impresora y el tipo de página que debe emplearse al imprimir.
Vista preliminar
Utiliza la opción "Vista preliminar" para previsualizar la presentación como se verá sobre el papel (usando los ajustes de configuración de impresión).
Imprimir
Utiliza la opción "Imprimir" para abrir el cuadro de diálogo de impresión estándar. Este cuadro permite imprimir la presentación abierta en el área de la presentación de LayOut con la impresora seleccionada.
Salir
Utiliza la opción "Salir" para cerrar el documento actual y la ventana de la aplicación LayOut. LayOut te avisará para que puedas guardar el archivo si no has guardado todos los cambios.
Menú "Edición"
El menú "Edición" ofrece diversas opciones que permiten llevar a cabo funciones de edición en las presentaciones de LayOut. Estas opciones incluyen elementos para crear y editar grupos, realizar operaciones con capas y ejecutar comandos estándar como "Cortar", "Copiar" o "Pegar".
Deshacer
La opción "Deshacer" se utiliza para deshacer los últimos comandos de dibujo o edición realizados. LayOut permite deshacer una a una todas las operaciones efectuadas hasta llegar al estado correspondiente a la última vez que se guardó el archivo. La secuencia de comandos que se pueden deshacer comprende hasta un máximo de 100 pasos.
Nota: "Deshacer" anula cualquier operación que cree o modifique geometría, pero no deshace las modificaciones del punto de vista. Utiliza la opción "Anterior" del menú "Cámara" para anular una modificación del punto de vista.
Rehacer
Utiliza la opción "Rehacer" para recuperar el estado resultante de la última acción.
Cortar
Utiliza la opción "Cortar" para eliminar los elementos seleccionados de la presentación y colocarlos en el portapapeles. El contenido del portapapeles se puede volver a insertar en cualquier documento abierto de LayOut mediante la opción "Pegar".
Utiliza las opciones "Cortar", "Copiar" y "Pegar" para mover entidades entre las distintas ventanas abiertas de LayOut. El contenido del portapapeles permanece intacto hasta que se sustituye con un nuevo comando "Cortar" o "Copiar".
Copiar
Utiliza la opción "Copiar" para copiar en el portapapeles los elementos seleccionados sin eliminarlos de la presentación. El contenido del portapapeles se puede volver a insertar en cualquier documento abierto de LayOut mediante la opción "Pegar".
Utiliza las opciones "Cortar", "Copiar" y "Pegar" para mover entidades entre las distintas ventanas abiertas de LayOut. El contenido del portapapeles permanece intacto hasta que se sustituye con un nuevo comando "Cortar" o "Copiar".
Pegar
Utiliza la opción "Pegar" para copiar el contenido del portapapeles en el documento activo de LayOut. Los elementos se pegan en la posición marcada por el cursor y la nueva geometría puede volver a moverse una vez pegada. Haz clic para colocar los objetos pegados en el lugar deseado.
Utiliza las opciones "Cortar", "Copiar" y "Pegar" para mover elementos entre las distintas ventanas abiertas de LayOut. El contenido del portapapeles permanece intacto hasta que se sustituye con un nuevo comando "Cortar" o "Copiar".
Copiar estilo
Utiliza la opción "Copiar estilo" para copiar el estilo de la entidad seleccionada en la memoria. Debes seleccionar una entidad antes de poder copiar un estilo.
Pegar estilo
Utiliza la opción "Pegar estilo" para aplicar un estilo guardado en la memoria a la entidad seleccionada actualmente. Debes copiar un estilo antes de poder pegarlo.
Duplicar
Utiliza la opción "Duplicar" para crear una copia de las entidades que estén seleccionadas.
Eliminar
Utiliza la opción "Eliminar" para borrar de la presentación las entidades que estén seleccionadas.
Seleccionar todo
Utiliza la opción "Seleccionar todo" para seleccionar todas las entidades de la presentación que pueden seleccionarse. Las entidades ocultas, los elementos de una capa oculta o las formas recortadas por un plano de sección no pueden seleccionarse con la opción "Seleccionar todo".
Anular selección
Utiliza la opción "Anular selección" para liberar cualquier objeto que se haya seleccionado en la presentación.
Mover a la capa actual
Utiliza la opción "Mover a la capa actual" para enviar las entidades seleccionadas a la capa actual.
Crear máscara de imagen
Utiliza la opción "Crear máscara de imagen" para crear una máscara de imagen a partir de dos entidades seleccionadas. Consulta "Creación de una máscara de imagen" para obtener más información.
Anular máscara de imagen
Utiliza la opción "Anular máscara de imagen" para deshacer la creación de una máscara de imagen (devolver la entidad a la forma original).
Agrupar
La opción "Agrupar" crea una entidad de grupo a partir de las entidades seleccionadas.
Desagrupar
La opción "Desagrupar" se utiliza para volver a dividir el grupo en sus entidades originales.
Preferencias
Utiliza la opción "Preferencias" para abrir las preferencias de la aplicación LayOut, donde pueden definirse diversos ajustes globales del programa.
Menú "Ver"
El menú "Ver" ofrece opciones que permiten modificar la visualización de las entidades dentro de la presentación.
Barras de herramientas
En el submenú "Barras de herramientas" se incluyen elementos para poder visualizar y manipular barras de herramientas.
Barra de herramientas principal
Selecciona la opción "Barra de herramientas principal" para mostrar u ocultar la barra de herramientas principal.
Personalizar
Selecciona la opción "Personalizar" para personalizar la barra de herramientas o crear una nueva. Consulta "Personalización de una barra de herramientas" o "Creación de barras de herramientas personalizadas" para obtener más información.
Restaurar área de trabajo predeterminada
Selecciona la opción "Restaurar área de trabajo predeterminada" para restaurar los valores predeterminados de la interfaz de LayOut.
Mostrar/ocultar cuadrícula
Utiliza la opción "Mostrar/ocultar cuadrícula" para mostrar u ocultar una cuadrícula, que ayuda en la colocación de entidades en el área de la presentación.
Desplazar
Utiliza la opción "Desplazar" para activar esta herramienta para
Zoom
Utiliza la opción "Zoom" para activar la herramienta "Zoom", que permite acercar o alejar la presentación. Para acercarse o alejarse:
1. Selecciona "Ver > Zoom". El cursor adquiere la forma de una lupa. 2. Haz clic y mantén pulsado el botón del ratón en el área de dibujo.
3. Arrastra el cursor hacia arriba para ampliar el zoom (acercarse a la presentación) o hacia abajo, para reducirlo (alejarse a la presentación).
Ampliar
Utiliza la opción "Ampliar" para ampliar (acercar) la presentación en un 20 por ciento.
Reducir
Utiliza la opción "Reducir" para reducir (alejar) la presentación en un 20 por ciento.
Tamaño real
Ampliar hasta ajustar
Utiliza la opción "Ampliar hasta ajustar" para ajustar el área de la presentación de manera que quepa en la pantalla.
Pantalla completa
Utiliza la opción "Pantalla completa" para visualizar la presentación en el modo de pantalla completa. Consulta el apartado "Presentaciones a pantalla completa" para obtener más información.
Menú "Texto"
El menú "Texto" ofrece opciones para modificar formatos en el modelo.
Negrita
Utiliza la opción "Negrita" para aplicar estilo de negrita a las entidades de texto seleccionadas.
Cursiva
Utiliza la opción "Cursiva" para aplicar estilo de cursiva a las entidades de texto seleccionadas.
Subrayado
Utiliza la opción "Subrayado" para aplicar estilo de subrayado a las entidades de texto seleccionadas.
Tachado
Utiliza la opción "Tachado" para tachar con una línea el texto seleccionado.
Alinear a la izquierda
Utiliza la opción "Alinear a la izquierda" para mover el texto hasta el extremo izquierdo del cuadro de texto.
Centrar
Utiliza la opción "Centrar" para centrar el texto seleccionado dentro del cuadro de texto.
Alinear a la derecha
Utiliza la opción "Alinear a la derecha" para mover el texto hasta el extremo derecho del cuadro de texto.
Mayor
Utiliza la opción "Mayor" para aumentar en un punto el tamaño del texto seleccionado.
Menor
Utiliza la opción "Menor" para disminuir en un punto el tamaño del texto seleccionado. El submenú "Ligadura" contiene opciones para poder visualizar dos o más letras como una unidad.
Línea de base
El submenú "Línea de base" contiene opciones para ajustar la posición vertical del texto. Predeterminada
Utiliza la opción "Predeterminada" para devolver al texto el ajuste de línea de base predeterminado (sin ajuste vertical).
Subíndice
Utiliza la opción "Subíndice" para colocar el texto seleccionado por debajo de otro texto en la misma línea.
Espaciado
El submenú "Espaciado" contiene opciones para ajustar el espacio que hay entre las líneas de texto.
Simple
Utiliza la opción "Simple" para aplicar un espaciado simple entre las líneas de texto. Una línea y media
Utiliza la opción "Una línea y media" para aplicar un espaciado de una línea y media entre las líneas de texto.
Doble
Utiliza la opción "Doble" para aplicar un espaciado doble entre las líneas de texto. Personalizar
Selecciona la opción "Personalizar" para abrir el cuadro de diálogo "Espaciado del texto". Selecciona el botón "Fijo" para introducir un número fijo de puntos a mantener entre las líneas de texto. Introduce un número de puntos en el cuadro "Antes" para especificar el número de puntos que quieres aplicar antes de cada párrafo. Introduce un número de puntos en el cuadro "Después" para especificar el número de puntos que quieres aplicar después de cada párrafo.
Menú "Organizar"
Las entidades pueden encontrarse en una página una al lado de otra, o una sobre otra. El menú "Organizar" contiene elementos que permiten organizar entidades en el área de la presentación.
Poner en primer plano
Utiliza la opción "Poner en primer plano" para colocar las entidades seleccionadas en la parte superior de la página (por delante del resto de entidades).
Traer al frente
Utiliza la opción "Traer al frente" para desplazar las entidades seleccionadas un nivel hacia la parte superior de la página.
Retroceder un nivel
Utiliza la opción "Retroceder un nivel" para alejar las entidades seleccionadas un nivel respecto a la parte superior de la página.
Enviar al fondo
Utiliza la opción "Enviar al fondo" para enviar las entidades seleccionadas a la parte inferior de la página (por detrás del resto de entidades).
Alinear
El submenú "Alinear" contiene opciones para alinear entidades. Debes seleccionar al menos dos entidades para poder utilizar estas opciones.
Izquierda
Selecciona la opción "Izquierda" para alinear todas las entidades seleccionadas al mismo nivel que la situada más a la izquierda (de entre las seleccionadas).
Derecha
Selecciona la opción "Derecha" para alinear todas las entidades seleccionadas al mismo nivel que la situada más a la derecha (de entre las seleccionadas).
Superior
Selecciona la opción "Superior" para alinear todas las entidades seleccionadas al mismo nivel que la situada más arriba (de entre las seleccionadas).
Inferior
Selecciona la opción "Inferior" para alinear todas las entidades seleccionadas al mismo nivel que la situada más abajo (de entre las seleccionadas).
Verticalmente
Selecciona la opción "Verticalmente" para alinear todas las entidades seleccionadas en una columna vertical.
Horizontalmente
Selecciona la opción "Horizontalmente" para alinear todas las entidades seleccionadas en una fila horizontal.
Espacio
El submenú "Espacio" contiene opciones para separar las entidades de manera uniforme. Debes seleccionar al menos tres entidades para poder utilizar estas opciones.
Horizontalmente
Selecciona la opción "Horizontalmente" para distribuir horizontalmente y de manera uniforme todas las entidades seleccionadas en el cuadro de selección.
Verticalmente
Selecciona la opción "Verticalmente" para distribuir verticalmente y de manera uniforme todas las entidades seleccionadas en el cuadro de selección.
Centrar
El submenú "Centrar" contiene opciones para centrar las entidades en la página. Debes seleccionar al menos tres entidades para poder utilizar estas opciones.
Verticalmente en la página
Selecciona la opción "Verticalmente en la página" para centrar verticalmente en la página todas las entidades seleccionadas.
Horizontalmente en la página
Selecciona la opción "Horizontalmente en la página" para centrar horizontalmente en la página todas las entidades seleccionadas.
Dar la vuelta
El submenú "Dar la vuelta" contiene opciones para dar la vuelta a las entidades en la página.
De izquierda a derecha
Selecciona la opción "De izquierda a derecha" para dar la vuelta a una entidad, de forma que la parte orientada hacia la izquierda quede orientada hacia la derecha.
De arriba a abajo
Selecciona la opción "De arriba a abajo" para dar la vuelta a una entidad, de forma que la parte orientada hacia arriba quede orientada hacia abajo.
Ajustar a objetos
Selecciona la opción "Ajustar a objetos" para ajustar entidades a otras entidades dentro del área de dibujo.
Ajustar a la cuadrícula
Selecciona la opción "Ajustar a la cuadrícula" para ajustar entidades a las líneas de cuadrícula del área de dibujo.
Menú "Herramientas"
El menú "Herramientas" permite acceder a todas las herramientas de LayOut. Es uno de los tres modos disponibles para acceder a estas herramientas (los otros son las barras de herramientas y los métodos abreviados de teclado).
Seleccionar
Utiliza la opción "Seleccionar" para activar la herramienta "Seleccionar", que permite elegir entidades para modificarlas.
Borrar
Utiliza la opción "Borrar" para activar la herramienta "Borrar", que permite eliminar entidades.
Estilo
Utiliza la opción "Estilo" para activar la herramienta "Estilo", que permite tomar muestras y aplicar estilos.
Dividir
Utiliza la opción "Dividir" para activar la herramienta "Dividir", que permite dividir dos formas superpuestas en el punto en el que coinciden.
Unir
Utiliza la opción "Unir" para activar la herramienta "Unir", que permite unir dos líneas superpuestas para crear una forma.
Líneas
El submenú "Líneas" contiene herramientas para dibujar líneas. Línea
Utiliza la opción "Línea" para activar la herramienta "Línea", que permite dibujar líneas rectas.
Curva
Utiliza la opción "Curva" para activar la herramienta "Curva", que permite dibujar curvas. Mano alzada
Utiliza la opción "Mano alzada" para activar la herramienta "Mano alzada", que permite realizar dibujos de trazo libre.
Arcos
El submenú "Arcos" contiene herramientas para dibujar arcos. Ángulo de radio
Utiliza la opción "Ángulo de radio" para crear un arco sobre un punto central. Arco de 2 puntos
Arco de 3 puntos
Utiliza la opción "Arco de 3 puntos" para crear un arco sobre un punto de rotación. Círculos
Utiliza la opción "Círculos" para crear un arco sobre un punto central. Las líneas se dibujan desde el punto central hasta los puntos de inicio y final del arco para crear una forma circular.
Rectángulos
El submenú "Rectángulos" contiene herramientas para dibujar rectángulos. Esquinas angulares
Utiliza la opción "Esquinas angulares" para activar la herramienta "Rectángulo", que permite crear rectángulos estándar con esquinas angulares.
Esquinas redondeadas
Utiliza la opción "Esquinas redondeadas" para activar la herramienta "Rectángulo redondeado", que permite crear rectángulos con ángulos redondeados.
Ovalado
Utiliza la opción "Ovalado" para activar la herramienta "Ovalado", que permite crear rectángulos con ángulos y lados redondeados.
Abombado
Utiliza la opción "Abombado" para activar la herramienta "Abombado", que permite crear rectángulos con esquinas angulares y lados redondeados.
Círculos
El submenú "Círculos" contiene herramientas para dibujar círculos y elipses. Círculo
Utiliza la opción "Círculo" para activar la herramienta "Círculo", que permite dibujar círculos. Elipse
Utiliza la opción "Elipse" para activar la herramienta "Elipse", que permite dibujar elipses (óvalos).
Polígono
Utiliza la opción "Polígono" para activar la herramienta "Polígono", que permite dibujar polígonos con varias caras.
Texto
Utiliza la opción "Texto" para activar la herramienta "Texto", que permite escribir texto.
Etiqueta
Utiliza la opción "Etiqueta" para activar la herramienta "Etiqueta", que permite crear etiquetas de texto.
Menú "Páginas"
El menú "Páginas" contiene opciones para trabajar con páginas individuales de la presentación.
Añadir
Utiliza la opción "Añadir" para añadir una página a la presentación.
Duplicar
Utiliza la opción "Duplicar" para duplicar la página activa en la presentación.
Eliminar
Utiliza la opción "Eliminar" para borrar la página actual de la presentación.
Anterior
Utiliza la opción "Anterior" para acceder a la página anterior de la presentación.
Siguiente
Utiliza la opción "Siguiente" para acceder a la página siguiente de la presentación.
Menú "Ventana"
El menú "Ventana" contiene ajustes y utilidades de gestión de las presentaciones. Los ajustes de modelo son cuadros de diálogo con parámetros que afectan a la presentación, como el color o el estilo. Los gestores son cuadros de diálogo que controlan un conjunto de elementos de la presentación, como las páginas, las capas y las formas.
Mostrar/ocultar bandeja
Selecciona la opción "Mostrar/ocultar bandeja" para mostrar u ocultar la bandeja.
Colores
Selecciona la opción "Colores" para abrir el cuadro de diálogo "Colores".
Estilo de forma
Selecciona la opción "Estilo de forma" para abrir el cuadro de diálogo "Estilo de forma".
Modelo de SketchUp
Selecciona la opción "Modelo de SketchUp" para abrir el cuadro de diálogo "Modelo de SketchUp".
Estilo de texto
Selecciona la opción "Estilo de texto" para abrir el cuadro de diálogo "Estilo de texto".
Páginas
Selecciona la opción "Páginas" para abrir el cuadro de diálogo "Páginas".
Capas
Selecciona la opción "Capas" para abrir el cuadro de diálogo "Capas".
Álbumes
Selecciona la opción "Álbumes" para abrir el cuadro de diálogo "Álbumes".
Instructor
Selecciona la opción "Instructor" para abrir el cuadro de diálogo "Instructor". El cuadro de diálogo "Instructor" muestra ayuda relacionada con la herramienta activa.
Nota: Deja desmarcada la casilla de cualquier opción que se haya mencionado antes para eliminar el cuadro de diálogo correspondiente de la bandeja del cuadro de diálogo predeterminado.
Nueva bandeja
Selecciona la opción "Nueva bandeja" para crear otra bandeja de cuadro de diálogo a la derecha del área de la presentación. Utiliza esta opción sólo si quieres tener bandejas distintas, con combinaciones distintas de ajustes y cuadros de diálogo de configuración.
Nota: El contenido del menú "Ventana" cambia al añadir otra bandeja de cuadro de diálogo. Las opciones de menú "Colores", "Estilo de forma", "Modelo de SketchUp", "Estilo de texto", "Páginas", "Capas", "Álbumes" e "Instructor" pasan a ser opciones de submenú en un nuevo submenú llamado "Bandeja predeterminada". También hay un submenú nuevo que representa la nueva bandeja que has añadido.
Nueva ventana para <Sin título>
Utiliza la opción "Nueva ventana para <Sin título>" para crear una nueva presentación utilizando la plantilla actual.
(Documentos abiertos)
Los elementos de menú "(Documentos abiertos)" representan una lista dinámica de todos los archivos abiertos en LayOut. Para pasar de un archivo a otro, puedes seleccionar el archivo que quieras activar en este menú.
Menú "Ayuda"
El menú "Ayuda" contiene elementos de ayuda sobre el producto. Estos elementos incluyen la guía del usuario online de LayOut, una guía de referencia rápida y tutoriales en vídeo.
Ayuda de LayOut
La opción "Ayuda de LayOut" abre la guía del usuario online de LayOut. La guía del usuario contiene información de referencia acerca de LayOut.
Centro de Asistencia online
La opción "Centro de Asistencia online" activa el navegador de Internet predeterminado y abre el "Centro de Asistencia online". Esta web ofrece foros de asistencia para LayOut, información complementaria para la formación y acceso a actualizaciones del software.
Sugerencia del día
La opción "Sugerencia del día" abre el cuadro de diálogo con el mismo nombre, que incluye información útil para ayudarte a aprender a utilizar SketchUp.
Guía de referencia
La opción de menú "Guía de referencia" se utiliza para visualizar la guía de referencia rápida de LayOut en tu visor de PDF predeterminado.
Buscar actualizaciones
La opción "Buscar actualizaciones" comprueba si estás utilizando la última versión de SketchUp. Si la versión que tienes no está actualizada, aparecerá un mensaje para descargar la versión actual. Es necesario disponer de conexión a Internet para utilizar esta función.
Comunidad de usuarios de SketchUp
La opción "Comunidad de usuarios de SketchUp" abre el foro de usuarios de SketchUp en el navegador predeterminado.
Enviar una sugerencia
La opción "Enviar una sugerencia" abre el Centro de Asistencia de Google SketchUp en el navegador predeterminado. En esta página web se te pedirá que rellenes un formulario de sugerencias que se enviará a Google. Este formulario contiene campos para el nombre, la dirección de correo electrónico y para introducir un comentario relacionado con una de las siguientes categorías: informar de un error, solicitar una función, comentario o pregunta de formación.
Tutoriales en vídeo
La opción "Ver tutoriales" abre la sección de tutoriales en vídeo de la web de LayOut. Selecciona este comando para abrir tu navegador de Internet predeterminado y acceder a los tutoriales en vídeo online de LayOut.
Acerca de LayOut
La opción "Acerca de LayOut" activa el cuadro de diálogo correspondiente. Este cuadro de diálogo muestra información relativa a la versión y a la licencia de LayOut.
Barras de herramientas
La barra de herramientas de LayOut incluye diversas herramientas y comandos para ayudarte a crear la presentación.
Barra de herramientas predeterminada
La barra de herramientas predeterminada contiene todas las herramientas y opciones necesarias para que un nuevo usuario conozca LayOut. Estas herramientas son "Seleccionar", "Borrar", "Estilo", "Dividir", "Unir", herramientas de línea, herramientas de arco, herramientas de rectángulo, herramientas de círculo, "Polígono", "Texto" y "Etiqueta". La barra de herramientas predeterminada también contiene los comandos "Añadir página", "Anterior", "Siguiente" y la flecha "Opciones de barra de herramientas".
Personalización de una barra de herramientas
Puedes añadir o eliminar herramientas y comandos desde cualquier barra de herramientas. Añadir una herramienta o comando a una barra de herramientas
Para añadir una herramienta o comando a una barra de herramientas:
1. Selecciona la opción "Ver > Barra de herramientas > Personalizar". Aparece el cuadro de diálogo "Personalizar". Consulta el apartado sobre el cuadro de diálogo "Personalizar"
para obtener más información.
2. Haz clic en la pestaña "Comando". Se muestra el panel "Comandos". Este panel contiene una lista de categorías de herramientas y comandos y todas las herramientas y comandos de cada categoría.
3. Haz clic y mantén pulsado el botón del ratón en el nombre de una herramienta o comando de la lista.
4. Arrastra el nombre de la herramienta o comando a la posición deseada de la barra de herramientas. Debería mostrarse un cursor de inserción.
5. Suelta el botón del ratón para colocar la herramienta o comando en la barra de herramientas.
Nota: También puedes hacer clic en la flecha "Opciones de barra de herramientas" de la barra para añadir o eliminar botones de una barra de herramientas o mostrar el cuadro de diálogo "Personalizar".
Eliminar una herramienta o comando de una barra de herramientas Para eliminar una herramienta o comando de una barra de herramientas:
1. Selecciona la opción "Ver > Barra de herramientas > Personalizar". Aparece el cuadro de diálogo "Personalizar". Consulta el apartado sobre el cuadro de diálogo "Personalizar"
para obtener más información.
2. Haz clic y mantén pulsado el botón del ratón en el nombre de una herramienta o comando de la barra de herramientas.
3. Arrastra el nombre de la herramienta o comando fuera de la barra de herramientas. 4. Suelta el botón del ratón para eliminar la herramienta o comando de la barra de
herramientas.
Nota: También puedes hacer clic en la flecha "Opciones de barra de herramientas" de la barra para añadir o eliminar botones de una barra de herramientas o mostrar el cuadro de diálogo "Personalizar".
Mover una herramienta o comando en una barra de herramientas Para mover una herramienta o comando en una barra de herramientas:
1. Selecciona la opción "Ver > Barra de herramientas > Personalizar". Aparece el cuadro de diálogo "Personalizar". Consulta el apartado sobre el cuadro de diálogo "Personalizar"
para obtener más información.
2. Haz clic y mantén pulsado el botón del ratón en el nombre de una herramienta o comando de la barra de herramientas.
3. Arrastra el nombre de la herramienta o comando a la posición deseada de la barra de herramientas. Debería mostrarse un cursor de inserción.
4. Suelta el botón del ratón para cambiar la posición de la herramienta o comando en la barra de herramientas.
Creación de barras de herramientas nuevas
Puedes crear tus propias barras de herramientas personalizadas. Para crear una barra de herramientas personalizada:
1. Selecciona la opción "Ver > Barra de herramientas > Personalizar". Aparece el cuadro de diálogo "Personalizar". Consulta el apartado sobre el cuadro de diálogo "Personalizar"
para obtener más información.
2. Haz clic en el botón "Nueva". Se abre el cuadro de diálogo "Nueva barra de herramientas".
3. Escribe un nombre en el campo "Nombre de la barra".
4. Selecciona una posición para la barra en la lista desplegable "Localización".
5. Haz clic en el botón "Aceptar". Se muestra una barra de herramientas vacía en la posición que has elegido.
6. Haz clic en la pestaña "Comando". Se muestra el panel "Comandos". Este panel contiene una lista de categorías de herramientas y comandos y todas las herramientas y comandos de cada categoría.
7. Haz clic y mantén pulsado el botón del ratón en el nombre de una herramienta o comando de la lista.
8. Arrastra el nombre de la herramienta o comando a la posición deseada de la barra de herramientas. Debería mostrarse un cursor de inserción.
9. Suelta el botón del ratón para colocar la herramienta o comando en la barra de herramientas.
Nota: También puedes hacer clic en la flecha "Opciones de barra de herramientas" de la barra para añadir o eliminar botones de una barra de herramientas o mostrar el cuadro de diálogo "Personalizar".
Cuadro de diálogo "Personalizar"
El cuadro de diálogo "Personalizar" contiene opciones para poder crear y personalizar barras de herramientas.
Pestaña "Barras de herramientas"
La pestaña "Barras de herramientas" incluye controles para poder activar, crear, cambiar el nombre, eliminar y restaurar barras de herramientas.
Barras de herramientas: en esta lista se incluyen todas las barras de herramientas de
LayOut. Marca la casilla para mostrar la barra de herramientas correspondiente. Deja desmarcada la casilla para ocultar la barra de herramientas correspondiente.
Nueva:haz clic en este botón para añadir una barra de herramientas nueva. Consulta el
apartado "Creación de barras de herramientas personalizadas" para obtener más información.
Cambiar el nombre: haz clic en este botón para cambiar el nombre de la barra de
herramientas seleccionada. Escribe el nuevo nombre en el campo "Nombre de la barra de herramientas" y haz clic en el botón "Aceptar".
Eliminar: haz clic en este botón para eliminar la barra de herramientas seleccionada. Restaurar: haz clic en este botón para eliminar todas las personalizaciones realizadas a la
barra de herramientas seleccionada. Pestaña "Comandos"
La pestaña "Comandos" incluye herramientas y comandos que pueden añadirse a la barra de herramientas. Consulta "Añadir una herramienta o comando a una barra de herramientas" para obtener más información.
Pestaña "Opciones"
La pestaña "Opciones" incluye varias opciones para poder personalizar las barras de herramientas.
Mostrar siempre menús completos: marca esta casilla para mostrar todas las opciones al
hacer clic en un encabezado de menú.
Mostrar menús completos transcurridos unos segundos: marca esta casilla para
mostrar todas las opciones transcurridos unos segundos.
Iconos grandes en menús: marca esta opción para aumentar el tamaño de los iconos en
el menú.
Iconos grandes en barras: marca esta opción para aumentar el tamaño de los iconos en
las barras de herramientas.
Lista de nombres de fuente en la fuente: marca esta casilla para mostrar la lista de los
nombres de fuente en la fuente.
Mostrar sugerencias en las barras de herramientas: marca esta casilla para que se
muestre una sugerencia cuando el cursor se encuentre sobre un icono de la barra de herramientas.
Mostrar combinaciones de teclas en las sugerencias: marca esta casilla para ver el
Refresco de la barra flotante: haz clic en las flechas arriba o abajo para aumentar o
disminuir la demora de actualización de la barra de herramientas. El refresco o actualización se aplica a la barra que se haya desacoplado o alejado de su posición predeterminada en LayOut.
Animaciones: selecciona una animación de menú para aplicar un efecto animado al
seleccionar dicho menú.
Menús contextuales
Las opciones también se muestran en menús contextuales especiales, menús cuyo contenido varía en función del contexto en el que se activan (normalmente sobre una o varias entidades del área de dibujo). En la imagen siguiente se muestra un menú contextual correspondiente a una cara.
Clic contextual
Los menús contextuales aparecen seleccionando una o varias entidades y haciendo clic con el botón derecho del ratón. Esta operación se conoce como clic contextual.
Encontrarás información detallada acerca del menú contextual de cada entidad en el apartado "Entidades" de esta guía.
Bandejas de cuadros de diálogo
Las bandejas de los cuadros de diálogo contienen ajustes y cuadros de diálogo de configuración. LayOut incorpora una bandeja predeterminada que contiene todos los ajustes y gestores de LayOut (en el menú "Ventana").
Manipulación de cuadros de diálogo en una bandeja
Una bandeja de cuadros de diálogo es una serie de cuadros ajustados por sus márgenes superior e inferior de manera que forman una unidad. En la imagen siguiente se muestran varios cuadros de diálogo apilados, con el cuadro "Capas" en el centro.
Puedes manipular la bandeja de cuadros de diálogo y los cuadros de diálogo de una bandeja de las siguientes formas:
• Mueve toda la bandeja de cuadros de diálogo arrastrando la barra de título de la bandeja de cuadros de diálogo mientras pulsas el botón del ratón.
• Haz doble clic en la barra de título de cualquier cuadro de diálogo para minimizarlo o maximizarlo dentro de la pila.
• Mueve un cuadro de diálogo hacia arriba o hacia abajo arrastrando la barra de título de la bandeja de cuadros de diálogo hacia arriba o hacia abajo mientras pulsas el botón del ratón.
• Haz clic en el icono de cierre para cerrar el cuadro de diálogo desde la bandeja del cuadro de diálogo. También puedes desmarcar la casilla que hay junto al cuadro de diálogo correspondiente en el menú "Ventana" para eliminarlo de la bandeja.
Cambio de tamaño de una bandeja de cuadros de diálogo
Al pasar sobre una esquina o lado de una bandeja de cuadros de diálogo, el cursor adquiere la forma de un control de tamaño. Mantén pulsado el botón del ratón y arrástralo para cambiar el tamaño de la bandeja de cuadros de diálogo.
Creación de una bandeja de cuadros de diálogo nueva
Puedes crear bandejas que contengan sólo los ajustes y gestores que utilices con mayor frecuencia. Para crear una bandeja de cuadros de diálogo personalizada:
1. Selecciona "Ventana > Nueva bandeja de inspector".
2. Escribe el nombre de la nueva bandeja en el campo "Nombre".
3. Marca las casillas junto a los cuadros de diálogo que quieres que aparezcan en la bandeja.
4. Haz clic en el botón "Añadir". La nueva bandeja de cuadros de diálogo se añade en el menú "Ventana".
En el menú "Ventana" ya no aparecen los cuadros de diálogo de la bandeja de cuadros de diálogo predeterminada. En su lugar, el menú "Ventana" incluye un submenú para la bandeja de cuadros de diálogo predeterminada y para cada una de las bandejas que crees. Este submenú contiene opciones que representan los cuadros de diálogo de la bandeja.
Eliminar una bandeja de cuadros de diálogo
Es posible eliminar cualquier bandeja de cuadros de diálogo que crees. Selecciona "Ventana > nombre de la bandeja de cuadros de diálogo > Eliminar bandeja" para borrar la bandeja.
Cambiar el nombre de una bandeja de cuadros de diálogo
Puedes cambiar el nombre de todas las bandejas de cuadros de diálogo, incluso de las predeterminadas. Para cambiar el nombre de una bandeja de cuadros de diálogo:
1. Selecciona "Ventana > nombre de la bandeja de cuadros de diálogo > Cambiar el nombre de bandeja". Se muestra el cuadro de diálogo "Cambiar nombre a bandeja".
2. Escribe un nuevo nombre en el campo "Nombre".
3. Haz clic en el botón "Cambiar nombre". Se cambia el nombre a la bandeja de cuadros de diálogo.
Inferencia
LayOut incorpora un sofisticado motor de análisis geométrico (el motor de inferencias) que permite alinear fácilmente las entidades del área de la presentación. Este motor también ayuda a dibujar con una gran precisión, infiriendo puntos a partir de otros puntos y ofreciendo indicaciones visuales mientras se trabaja.
Indicaciones de inferencia
El motor de inferencias utiliza notas de ayuda, que aparecen automáticamente cuando se trabaja en el modelo, para identificar puntos significativos en la presentación. Estas indicaciones hacen que combinaciones de inferencias complejas resulten claras mientras se dibuja.
El motor de inferencias utiliza, además, colores específicos para indicar el tipo de inferencia.
Tipos de inferencia
Existen dos tipos principales de inferencia: de punto y lineal. LayOut combina a menudo varias inferencias para formar una inferencia compleja.
Inferencias de puntos
Las inferencias de puntos se basan en un punto exacto del cursor en el modelo.
En punto: la inferencia verde en punto identifica el extremo de una entidad.
Punto medio: la inferencia cian de punto medio indica el punto medio de una línea.
Intersección: la inferencia negra de intersección indica el punto exacto de intersección de
una línea, un arco o una curva con otra línea, arco o curva.
En forma: la inferencia azul en forma identifica un punto situado en una forma. En línea: la inferencia roja en línea identifica un punto situado en una línea.
En curva: la inferencia roja en curva identifica un punto situado en un arco o curva.
Inferencias de líneas
Las inferencias de líneas se ajustan siguiendo líneas o direcciones en el espacio. Además de las notas de ayuda, este tipo de inferencias muestra a veces líneas discontinuas temporales mientras se está dibujando.
En el eje: la inferencia en el eje indica la alineación con uno de los ejes de dibujo. La línea
continua se dibuja en el color asociado al eje correspondiente (rojo o verde).
Desde el punto: la inferencia desde el punto indica una alineación desde un punto
siguiendo las direcciones de los ejes de dibujo. La línea de puntos se dibuja en el color asociado al eje correspondiente (rojo o verde).
Perpendicular: la línea perpendicular magenta indica una alineación perpendicular a una
línea.
Forzar una inferencia
En ocasiones, la inferencia que se busca puede no surgir inmediatamente o puede que LayOut elija alineaciones con una geometría incorrecta. En estos casos, puedes forzar una alineación concreta manteniendo el cursor inmóvil unos segundos sobre el elemento a partir del que quieres que LayOut genere la inferencia. Cuando aparezcan las notas de ayuda, LayOut dará prioridad a esa alineación momentáneamente mientras continúas dibujando. Por ejemplo, para que LayOut genere una línea paralela a otra (como al dibujar la tercera línea de un rectángulo):
1. Crea las dos primeras líneas del rectángulo, con la primera en paralelo al eje rojo.
2. Haz clic en el punto inicial de la tercera línea y mueve la herramienta "Línea" como si estuvieras creando la tercera línea paralela a la primera. La línea en rojo debe aparecer al empezar a mover la herramienta.
3. Mueve la herramienta "Línea" a la posición aproximada donde debería estar el final de la tercera línea. Una línea de puntos, del color del eje correspondiente (verde), seguirá a la herramienta indicando que te encuentras directamente en línea con el punto inicial de la primera línea.
4. Haz clic cuando la línea que estás dibujando esté indicada por un color de eje (rojo) y sea perpendicular a la línea verde de puntos.
Herramientas
En este apartado de la guía se describen las herramientas de LayOut. Sus descripciones se incluyen en el mismo orden en que aparecen dentro del menú "Herramientas".
Herramienta "Seleccionar"
La herramienta "Seleccionar" se utiliza para especificar la selección y modificar entidades. Las entidades seleccionadas forman lo que se denomina la selección.
Cuando las entidades están seleccionadas, se pueden mover, cambiar de tamaño o girar con la herramienta "Seleccionar". Puedes activar la herramienta "Seleccionar" desde la
1
barra de herramientas o desde el menú "Herramientas".
Selección de una entidad
LayOut permite seleccionar una o varias entidades. Para seleccionar una única entidad: 1. Activa la herramienta "Seleccionar". El cursor adquiere la forma de una flecha.
2. Haz clic en una entidad. La entidad seleccionada se resalta en azul y se rodea por un cuadro de contorno rectangular rojo con un círculo de rotación.
Selección de varias entidades
Seleccionar varias entidades es útil cuando se desea realizar la misma operación sobre más de una entidad (la selección). Cuando se seleccionan varias entidades, un cuadro de
selección ampliable rodea las entidades incluidas en la selección. Para seleccionar varias
entidades:
1. Activa la herramienta "Seleccionar". El cursor adquiere la forma de una flecha.
2. Haz clic y mantén pulsado el botón del ratón a poca distancia de las entidades que quieras seleccionar para definir el punto de inicio de la selección.
Haciendo clic a la derecha y arrastrando hacia la izquierda (selección cruzada), se seleccionan los elementos que están incluidos en el rectángulo de selección, aunque sólo estén parcialmente contenidos. Las siguientes imágenes muestran una selección de derecha a izquierda que engloba las cuatro entidades, aunque sólo dos están por completo dentro del cuadro de selección.
Haciendo clic a la izquierda de las entidades y arrastrando hacia la derecha (selección de
ventana), sólo se seleccionan los elementos que están completamente dentro del
rectángulo de selección. La imagen siguiente muestra una selección de izquierda a derecha que engloba dos entidades (los coches izquierdo y superior), los únicos que están totalmente dentro de los límites del cuadro de selección.
1. Arrastra el ratón hacia la esquina opuesta al punto de partida de la selección.
2. Suelta el botón del ratón cuando todos los elementos estén parcial (selección de izquierda a derecha) o completamente incluidos (selección de derecha a izquierda) en el cuadro de selección.
Movimiento de entidades
Utiliza la herramienta "Seleccionar" para mover entidades en una página. Para mover una entidad:
1. Activa la herramienta "Seleccionar". El cursor adquiere la forma de una flecha.
2. Haz clic en una entidad. La entidad seleccionada se resalta en azul y se rodea por un cuadro de contorno rectangular rojo con un círculo de rotación.
3. Mueve el cursor sobre la entidad hasta que aparezca el icono "Mover".
4. Haz clic y mantén pulsado el botón del ratón para empezar la operación de desplazamiento.
5. Mueve el cursor para desplazar la entidad. La entidad seleccionada seguirá el movimiento del cursor.
6. Suelta el botón del ratón en el punto de destino para finalizar la operación.
Rotación de entidades
Utiliza la herramienta "Seleccionar" para rotar entidades en una página. Para rotar una entidad:
1. Activa la herramienta "Seleccionar". El cursor adquiere la forma de una flecha.
2. Haz clic en una entidad. La entidad seleccionada se resalta en azul y se rodea por un cuadro de contorno rectangular rojo con un círculo de rotación.
3. Mueve el cursor sobre el círculo de rotación rojo hasta que aparezca el icono "Rotar". 4. Haz clic y mantén pulsado el botón del ratón para empezar la operación de rotación.
