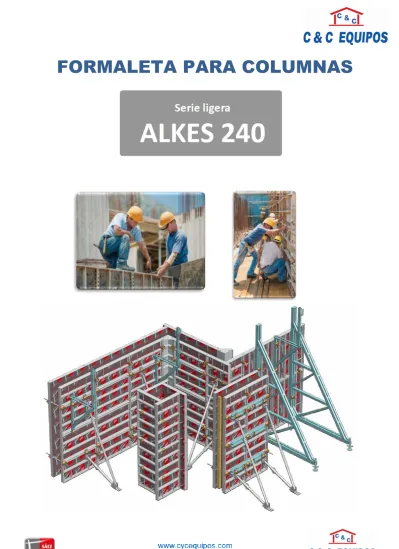

FORMALETA PARA COLUMNAS
Serie ligera
ALKES 240
ALKES 240. Paneles para pilares. Características
➢ Perfil de marco
Perfil de acero diseñado para altas resistencias. Preparado para ser utilizado con mordazas. Especialmente aptos en cimentaciones y muros.
➢ Ligeros y seguros 36 kg/m2 de peso.
➢ Fácil sujeción de los accesorios
El sistema de omega doble facilita el acople de accesorios.
➢ Perfiles metálicos huecos = más ligeros
➢ Tubo metálico protector y casquillo nylon protector.
➢ En madera fenólica finlandesa de 13 capas y 18 mm de espesor, con film de resina fenólica de 220 g/m2. Especial para una gran reutilización
➢ Asideros integrados que facilitan su manipulación.
➢ Perfiles perimetrales que permiten un uso en vertical y en horizontal del panel.
La mordaza se puede aplicar en cualquier punto del perímetro.
➢ Diseñado para pilares de sección cuadrada o rectangular en edificación.
➢ Amplia gama de sección de pilares, hasta 70 x 70 cm. Alta rentabilidad de los paneles
➢ Posibilidad de pilares con aristas biseladas mediante Berenjeno (sin clavos).
➢ 3 uniones en altura cada 2,40 m. Excelente resistencia. Presión máxima hormigonado: 75 kN/m2
➢ Función de panel universal en muro. Totalmente compatibles con los paneles de muro
➢ Espárragos de unión integrados en panel. Número reducido de elementos.
➢ En madera fenólica con film de 220 g/m2. Especial para una gran reutilización y una alta calidad de acabado de hormigón.
➢ Unión de paneles en altura mediante mordazas.
ALKES 240. Paneles de muro. Características
ALKES 240. Pilares
➢ Unión de paneles con espárrago de unión (integrado en paneles) y tuerca, mediante orificios en paneles cada 5 cm.
➢ Diseñado para pilares de sección cuadrada o rectangular en edificación residencial.
➢ Pilares mínimos de 20x20 cm y máximos de 70x70 cm.
ALKES 240. Pantallas de muro
➢ Unión de paneles en altura con mordaza, (paneles pequeños situados en parte inferior).
➢ Compuesto por paneles (de muro o pilares) que se unen mediante las mordazas y se rigidizan y alinean con las correas.
➢ Idóneo para estructuras verticales en pequeñas o grandes áreas.
➢ Unión de paneles de manera sencilla mediante la mordaza, con un solo golpe de martillo.
➢ Con accesorios eficaces y seguros en todo tipo de aplicaciones.
➢ De gran rendimiento y con mínimos costes en mano de obra y tiempo de colocación.
➢ Sujeción de correas en panel pilar:
Diwidag, tuerca 35 y tuerca 110 Tuerca 35
diwidag
➢ Sujeción de correas en panel de muro: Conector y tuerca 110
correa
diwidag
Tape madera panel
conector
Tuerca 110
➢ Materiales ligeros y de calidad: montaje manual o mediante grúa. Rendimiento garantizado.
➢ Manejable y resistente. Materiales de alta calidad para conseguir un óptimo equilibrio entre peso y resistencia.
➢ Elementos de protección de fácil incorporación a paneles. Seguridad garantizada.
➢ Acabados de alta calidad, gracias a los tableros de máxima garantía utilizados.
Consolas.
para la formación de plataformas de trabajo.
Unión rápida de paneles mediante mordaza.
Asideros integrados para fácil manipulación manual.
Estabilizadores. Proporcionan la resistencia contra el viento de los elementos y facilitan el aplomado de los elementos.
➢ El izado de grndes conjuntos de paneles se realizará mediante el gancho de desplazamiento.
➢ Nos permite trasladar de forma segura conjuntos de grandes elementos.
➢ Se acopla en los perfiles laterales delos paneles y posee un cierre de seguridad.
➢ Tensión máxima por unidad de 6 kN. Los cables de la grúa deben presentar un ángulo superior a 60º.
En paneles de muro 60-90º
60-90º
Posición Libre
Posición Bloqueado ALKES 240. Muro doble cara
ALKES 240. Gancho elevación.
En pilares
Transport e
Peso no superior a 1500 kg No apilar más de 10 paneles.
Para más de 5 paneles utilizar madera intermedia.
Usar mínimo 3 flejes.
Levantar con cintas dobles.
Cada cinta debe poder soportar 3000 kg.
Kg Mordaza Alkes 1,8
Kg Mordaza Corredera 4,2
Kg Diwidag (metro) 1,4
Kg
Tuerca 130 1,2
Tuerca 110 0,8
Denominación Kg
Denominación Kg Correa 1,20 m 8 Correa 2,40 m 16
Kg
Conector 25 0,4
Kg Ménsula trabajo 16
Kg
Gancho 4
Tubo de 22 (PVC) 0,16 Cono de 22 (PVC) 0,01 Tapón de 26 (PVC) 0,01 Tapón de 18 (PVC) 0,002 ALKES 240. Accesorios
