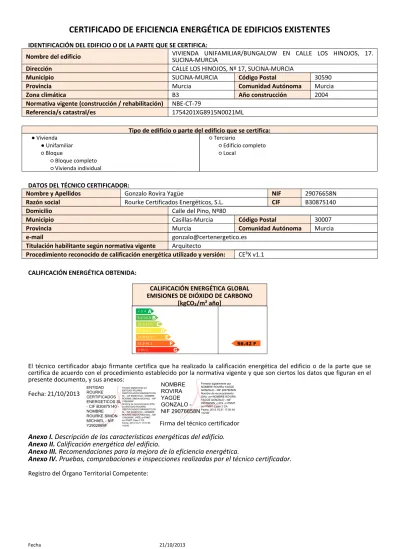

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS EXISTENTES

(1)

CERTIFICADO DE EFICIENCIA ENERGÉTICA DE EDIFICIOS EXISTENTES

IDENTIFICACIÓN DEL EDIFICIO O DE LA PARTE QUE SE CERTIFICA:

Nombre del edificio VIVIENDA UNIFAMILIAR/BUNGALOW EN CALLE LOS HINOJOS, 17._{SUCINA-MURCIA}

Dirección CALLE LOS HINOJOS, Nº 17, SUCINA-MURCIA

Municipio SUCINA-MURCIA Código Postal 30590

Provincia Murcia Comunidad Autónoma Murcia

Zona climática B3 Año construcción 2004

Normativa vigente (construcción / rehabilitación) NBE-CT-79

Referencia/s catastral/es 1754201XG8915N0021ML

Tipo de edificio o parte del edificio que se certifica:

● Vivienda ○ Terciario

● Unifamiliar ○ Edificio completo

○ Bloque ○ Local

○ Bloque completo ○ Vivienda individual

DATOS DEL TÉCNICO CERTIFICADOR:

Nombre y Apellidos Gonzalo Rovira Yagüe NIF 29076658N

Razón social Rourke Certificados Energéticos, S.L. CIF B30875140

Domicilio Calle del Pino, Nº80

Municipio Casillas-Murcia Código Postal 30007

Provincia Murcia Comunidad Autónoma Murcia

e-mail [email protected]

Titulación habilitante según normativa vigente Arquitecto

Procedimiento reconocido de calificación energética utilizado y versión: CE³X v1.1

CALIFICACIÓN ENERGÉTICA OBTENIDA:

CALIFICACIÓN ENERGÉTICA GLOBAL EMISIONES DE DIÓXIDO DE CARBONO

[kgCO₂/m² año] A < 5.4 B 5.4-10.3 C 10.3-17.4 D 17.4-27.9 E 27.9-52.2 56.42 F F 52.2-61.1 G ≥ 61.1

El técnico certificador abajo firmante certifica que ha realizado la calificación energética del edificio o de la parte que se certifica de acuerdo con el procedimiento establecido por la normativa vigente y que son ciertos los datos que figuran en el presente documento, y sus anexos:

Fecha: 21/10/2013

Firma del técnico certificador

Anexo I. Descripción de las características energéticas del edificio. Anexo II. Calificación energética del edificio.

Anexo III. Recomendaciones para la mejora de la eficiencia energética.

Anexo IV. Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador.

Registro del Órgano Territorial Competente:

NOMBRE ROVIRA YAGÜE GONZALO -NIF 29076658N

Firmado digitalmente por NOMBRE ROVIRA YAGÜE GONZALO - NIF 29076658N Nombre de reconocimiento (DN): cn=NOMBRE ROVIRA YAGÜE GONZALO - NIF 29076658N, c=ES, o=FNMT, ou=FNMT Clase 2 CA Fecha: 2013.10.21 17:00:54 +02'00' ENTIDAD ROURKE CERTIFICADOS ENERGETICOS SL CIF B30875140 -NOMBRE ROURKE SIMON MICHAEL - NIF Y2902869F

Firmado digitalmente por ENTIDAD ROURKE CERTIFICADOS ENERGETICOS SL - CIF B30875140 - NOMBRE ROURKE SIMON MICHAEL - NIF Y2902869F Nombre de reconocimiento (DN): cn=ENTIDAD ROURKE CERTIFICADOS ENERGETICOS SL - CIF B30875140 - NOMBRE ROURKE SIMON MICHAEL - NIF Y2902869F, c=ES, o=FNMT, ou=FNMT Clase 2 CA Fecha: 2013.10.21 17:01:06 +02'00'

(2)

ANEXO I

DESCRIPCIÓN DE LAS CARACTERÍSTICAS ENERGÉTICAS DEL EDIFICIO

En este apartado se describen las características energéticas del edificio, envolvente térmica, instalaciones, condiciones de funcionamiento y ocupación y demás datos utilizados para obtener la calificación energética del edificio.

1. SUPERFICIE, IMAGEN Y SITUACIÓN

Superficie habitable [m²] 52.38

Imagen del edificio Plano de situación

2. ENVOLVENTE TÉRMICA Cerramientos opacos

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Modo de obtención

Cubierta con aire/Ceiling under

balcony Cubierta 52.38 0.68 Estimado

Fachada/facade NEA Fachada 24.44 0.62 Estimado

Fachada/facade EA Fachada 3.93 0.62 Estimado

Fachada/facade SEA Fachada 3.82 0.62 Estimado

Fachada/facade SA Fachada 2.81 0.62 Estimado

Fachada/facade SWB Fachada 5.98 0.62 Estimado

Fachada/facade SWA Fachada 21.53 0.62 Estimado

Fachada/facade SEB Fachada 4.71 0.62 Estimado

Fachada/facade NWB Fachada 6.32 0.62 Estimado

Fachada/facade NWA Fachada 6.66 0.62 Estimado

Fachada/facade NEB Fachada 2.08 0.62 Estimado

Partición inferior/Cavity framework Partición Interior 52.38 2.00 Por defecto Partición vertical/Indoor wall Partición Interior 2.18 1.80 Por defecto

(3)

Nombre Tipo Superficie_[m²] Transmitancia_[W/m²·K] Factor_solar obtención.Modo de Transmitancia

Modo de obtención. Factor solar

Hueco/Void 7 Hueco 0.84 3.30 0.75 Estimado Estimado

Hueco/Void 8 Hueco 0.84 3.30 0.75 Estimado Estimado

3. INSTALACIONES TÉRMICAS Generadores de calefacción

Nombre Tipo Potencia nominal_[kW] Rendimiento_[%] Tipo de_Energía _obtenciónModo de

G12AH/AS-H126RKA2 Bomba de Calor - Caudal_{Ref. Variable} 285.30 Electricidad Estimado G12AH/AS-H0966KA2 Bomba de Calor - Caudal_{Ref. Variable} 248.90 Electricidad Estimado G12AH/AS- H0966KA2 Bomba de Calor - Caudal_{Ref. Variable} 248.90 Electricidad Estimado

Generadores de refrigeración

G12AH/AS-H126RKA2 Bomba de Calor - Caudal_{Ref. Variable} 189.20 Electricidad Estimado G12AH/AS-H0966KA2 Bomba de Calor - Caudal_{Ref. Variable} 188.50 Electricidad Estimado G12AH/AS- H0966KA2 Bomba de Calor - Caudal_{Ref. Variable} 188.50 Electricidad Estimado

Instalaciones de Agua Caliente Sanitaria

(4)

ANEXO II

CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

Zona climática B3 Uso Unifamiliar

1. CALIFICACIÓN ENERGÉTICA DEL EDIFICIO

INDICADOR GLOBAL INDICADORES PARCIALES

A < 5.4 B 5.4-10.3 C 10.3-17.4 D 17.4-27.9 E 27.9-52.2 56.42 F F 52.2-61.1 G ≥ 61.1 CALEFACCIÓN ACS E G Emisiones calefacción

[kgCO₂/m² año] [kgCO₂/m² año]Emisiones ACS

37.52 15.36

REFRIGERACIÓN ILUMINACIÓN

C

-Emisiones globales [kgCO₂/m² año] Emisiones refrigeración_{[kgCO₂/m² año]} Emisiones iluminación_{[kgCO₂/m² año]}

56.42 3.55

-La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

2. CALIFICACIÓN PARCIAL DE LA DEMANDA ENERGÉTICA DE CALEFACCIÓN Y REFRIGERACIÓN

La demanda energética de calefacción y refrigeración es la energía necesaria para mantener las condiciones internas de confort del edificio.

DEMANDA DE CALEFACCIÓN DEMANDA DE REFRIGERACIÓN

A < 10.3 B 10.3-19.5 C 19.5-33.0 D 33.0-52.9 E 52.9-79.1 F 79.1-97.3 149.49 G G ≥ 97.3 A < 8.6 10.3 B B 8.6-12.3 C 12.3-17.6 D 17.6-25.6 E 25.6-31.5 F 31.5-38.8 G ≥ 38.8

Demanda global de calefacción [kWh/m² año] Demanda global de refrigeración [kWh/m² año]

149.49 10.30

3. CALIFICACIÓN PARCIAL DEL CONSUMO DE ENERGÍA PRIMARIA

Por energía primaria se entiende la energía consumida por el edificio procedente de fuentes renovables y no renovables que no ha sufrido ningún proceso de conversión o transformación.

INDICADOR GLOBAL INDICADORES PARCIALES

A < 23.6 B 23.6-44.7 C 44.7-75.6 D 75.6-121.2 E 121.2-213.4 CALEFACCIÓN ACS E G Energía primaria

calefacción [kWh/m² año] Energía primaria ACS[kWh/m² año]

(5)

ANEXO III

RECOMENDACIONES PARA LA MEJORA DE LA EFICIENCIA ENERGÉTICA

EMISIONES DE DIÓXIDO DE CARBONO [kgCO₂/m² año] A < 5.4 B 5.4-10.3 C 10.3-17.4 D 17.4-27.9 E 27.9-52.2 56.66 F F 52.2-61.1 G ≥ 61.1

Emisiones globales [kgCO₂/m² año] 56.66

DEMANDA DE CALEFACCIÓN

[kWh/m² año] DEMANDA DE REFRIGERACIÓN[kWh/m² año]

Demanda global de calefacción

[kWh/m² año] Demanda global de refrigeración[kWh/m² año]

150.69 10.14

ANÁLISIS TÉCNICO

Indicador Calefacción Refrigeración ACS Iluminación Total

Demanda [kWh/m² año] 150.69 G 10.14 B

Diferencia con situación inicial -1.2 (-0.8%) 0.2 (1.6%)

Energía primaria [kWh/m² año] 151.94 E 14.04 C 61.75 G - - 227.73 F

Diferencia con situación inicial -1.2 (-0.8%) 0.2 (1.6%) 0.0 (0.0%) - (-%) -1.0 (-0.4%)

Emisiones de CO₂ [kgCO₂/m² año] 37.82 F 3.49 C 15.36 G - - 56.66 F

Diferencia con situación inicial -0.3 (-0.8%) 0.1 (1.6%) 0.0 (0.0%) - (-%) -0.2 (-0.4%) Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

DESCRIPCIÓN DE MEDIDA DE MEJORA

Conjunto de medidas de mejora: Mejora del comportamiento térmico de la envolvente/Improvement of enclosure thermal features.

Listado de medidas de mejora que forman parte del conjunto:

- Adición de aislamiento térmico en cubierta/Add islation layer in cavity ceiling.

(6)

EMISIONES DE DIÓXIDO DE CARBONO [kgCO₂/m² año] A < 5.4 B 5.4-10.3 C 10.3-17.4 D 17.4-27.9 E 27.9-52.2 55.01 F F 52.2-61.1 G ≥ 61.1

143.56 10.54

Diferencia con situación inicial 5.9 (4.0%) -0.2 (-2.3%)

Energía primaria [kWh/m² año] 144.75 E 14.59 C 61.75 G - - 221.09 F

Diferencia con situación inicial 6.0 (4.0%) -0.3 (-2.3%) 0.0 (0.0%) - (-%) 5.7 (2.5%)

Emisiones de CO₂ [kgCO₂/m² año] 36.03 E 3.63 C 15.36 G - - 55.01 F

Diferencia con situación inicial 1.5 (4.0%) -0.1 (-2.2%) 0.0 (0.0%) - (-%) 1.4 (2.5%) Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

Conjunto de medidas de mejora: Mejora del comportamiento térmico de la envolvente en los huecos/Improvement of voids enclosure thermal features

Listado de medidas de mejora que forman parte del conjunto: - Sustitución de ventanas/Replace windows system.

(7)

EMISIONES DE DIÓXIDO DE CARBONO [kgCO₂/m² año] A < 5.4 B 5.4-10.3 C 10.3-17.4 D 17.4-27.9 44.73 E E 27.9-52.2 F 52.2-61.1 G ≥ 61.1

149.49 10.30

Diferencia con situación inicial 0.0 (0.0%) 0.0 (0.0%)

Energía primaria [kWh/m² año] 150.73 E 14.27 C 18.17 E - - 183.16 E

Diferencia con situación inicial 0.0 (0.0%) 0.0 (0.0%) 43.6 (70.6%) - (-%) 43.6 (19.2%)

Emisiones de CO₂ [kgCO₂/m² año] 37.52 E 3.55 C 3.67 E - - 44.73 E

Diferencia con situación inicial 0.0 (0.0%) 0.0 (0.0%) 11.7 (76.1%) - (-%) 11.7 (20.7%) Nota: Los indicadores energéticos anteriores están calculados en base a coeficientes estándar de operación y funcionamiento del edificio, por lo que solo son válidos a efectos de su calificación energética. Para el análisis económico de las medidas de ahorro y eficiencia energética, el técnico certificador deberá utilizar las condiciones reales y datos históricos de consumo del edificio.

Conjunto de medidas de mejora: Instalación de caldera para ACS de alta eficiencia/Installation of high performance boilerto supply warmed water demand

Listado de medidas de mejora que forman parte del conjunto: - Mejora de las instalaciones

(8)

ANEXO IV

PRUEBAS, COMPROBACIONES E INSPECCIONES REALIZADAS POR EL TÉCNICO

CERTIFICADOR

Se describen a continuación las pruebas, comprobaciones e inspecciones llevadas a cabo por el técnico certificador durante el proceso de toma de datos y de calificación de la eficiencia energética del edificio, con la finalidad de establecer la conformidad de la información de partida contenida en el certificado de eficiencia energética.

COMENTARIOS DEL TÉCNICO CERTIFICADOR

Durante la visita del técnico al inmueble se procedió a la toma de datos de los siguientes elementos de la vivienda /During the visit the architect took the following information of the property:

○ Dimension y caracterización de la envolvente, disitinguiendo entre fachadas, particiones interiores y medianeras /Geometry of outside cover of the property checking the facade, inside walls and party walls.

○ Dimensiones de los huecos en los cerramientos y caracterización de las carpinterías exixtentes /Geometry of facade voids and windows frames.

○ Altura libre de las distintas estancias interiores. /Ceilig Height of all rooms.

○ Se procedió a la caracterización de los sistemas de ACS y sistemas de climatización / Getting the features of boiler and air conditioning systems.

○ Inspección de la cubierta y de sus elementos. / Roof inspection and his elements.

● NOTAS/NOTES:

El tituar no aporta documentación descriptiva ni constructiva de la vivienda, por lo que parte de los cálculos se han realizado tomando valores estimados, siendo estos totalmente válidos para la obtención del certificado.

/ The owner doesn´t provide design or construction plans documentation, so few calculations use estimate valid vaules. ● OBSERVACIONES/CONCLUSIONS:

El inmueble un alto grado de exposición a la intemperíe por lo que se recomienda incrementar la capacidad de aislamiento de la envolvente en todos sus cerramientos.

/ The property has a high exposure level to external weather, so we recommend increase the isolation features of all enclosure system.
