Diseño e Implementación de un Sistema Gestor de Metadatos para la Secretaría Distrital de Planeación

(1)

DISEÑO E IMPLEMENTACIÓN DE UN SISTEMA GESTOR DE METADATOS PARA LA SECRETARIA DISTRITAL DE PLANEACIÓN

PRESENTADO POR:

Lina Lorena Perdomo López

Código: 20102025034

Nidia Isabel Romero Patiño

Código: 20102025015

TIPO DE TRABAJO: Pasantía.

UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS

FACULTAD DE INGENIERÍA

PROYECTO CURRICULAR DE INGENIERÍA CATASTRAL Y GEODESIA

(2)

DISEÑO E IMPLEMENTACIÓN DE UN SISTEMA GESTOR DE METADATOS PARA LA SECRETARIA DISTRITAL DE PLANEACIÓN

LINA LORENA PERDOMO LÓPEZ

NIDIA ISABEL ROMERO PATIÑO

Proyecto de grado para optar al título de Ingeniera Catastral y Geodesta

Director interno

Ing. PAULO CESAR CORONADO

Profesor Universidad Distrital “Francisco José de Caldas”

Director externo

ANTONIO JOSE AVENDAÑO

Profesor Universidad Distrital “Francisco José de Caldas”

UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS

FACULTAD DE INGENIERÍA

PROYECTO CURRICULAR DE INGENIERÍA CATASTRAL Y GEODESIA

(3)

Tabla de contenidos

Introducción ... 6

Planteamiento del problema ... 7

Objetivos ... 8

Objetivo general ... 8

Objetivos específicos ... 8

Marco teórico ... 9

1.2 Tipos de metadatos y sus funciones ... 10

1.3 Estructura de los metadatos ... 10

Los estándares y su importancia ... 11

Resultados alcanzados ... 14

1. Especificación de requisitos de software ... 14

1.1 Requisitos de usuario ... 15

1.2 Requisitos funcionales ... 16

1.3 Requisitos no funcionales ... 33

2. Plantilla de ingreso de metadatos ... 36

3. Manual de usuario ... 49

4. Aplicación Web ... 51

Metodología y análisis ... 56

Fase I – Propuesta y reconocimiento del material trabajado ... 58

1. Diagnostico local (Excel). ... 59

2. Diagnostico local (IDECA)... 62

Fase II – Desarrollo de la aplicación ... 63

1. Solicitudes de la entidad ... 63

2. Solicitudes de las pasantes ... 65

Alcances ... 69

Evaluación y cumplimiento de los objetivos ... 72

Evaluación objetivo general ... 72

Evaluación objetivos específicos ... 73

Conclusiones y posibles mejoras ... 76

(4)

Lista de tablas

Tabla 1. Plantilla de ingreso de Metadato ... 16

Tabla 2. Edición Metadatos ... 19

Tabla 3. Borrar metadatos ... 20

Tabla 4.Proceso de autenticación ... 21

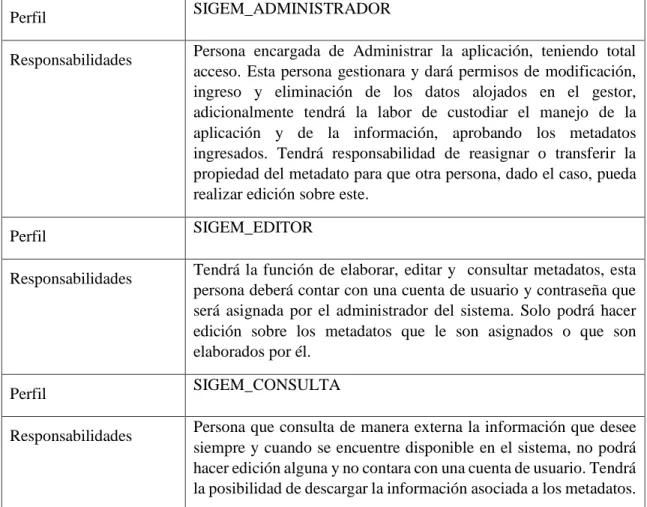

Tabla 5.Usuarios del sistema y sus rasgos ... 22

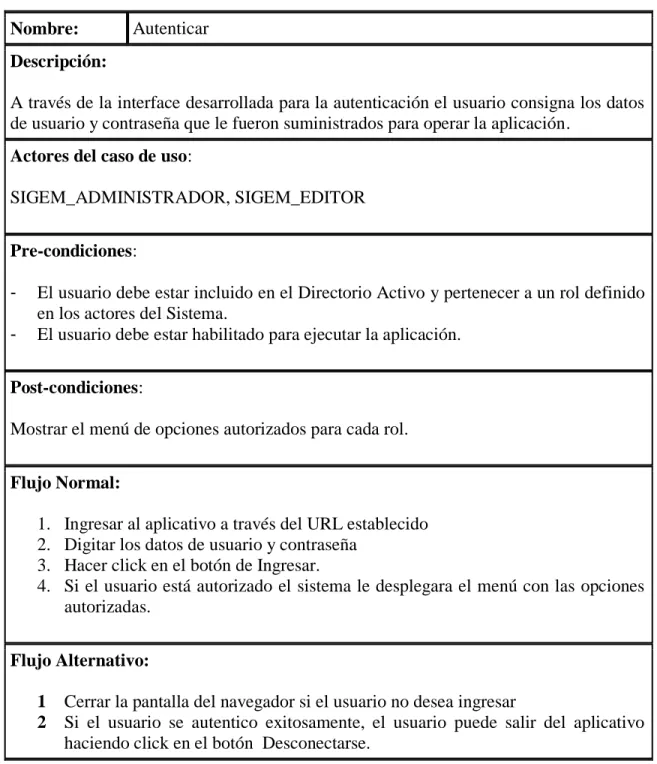

Tabla 6.Proceso de autenticación ... 24

Tabla 7.Proceso de validación de usuario ... 25

Tabla 8.Proceso de ingreso de metadatos ... 26

Tabla 9.Proceso de edición de metadatos ... 27

Tabla 10.Proceso de eliminación de metadatos ... 28

Tabla 11.Proceso de acceso a otros gestores de metadatos ... 29

Tabla 12.Información general del metadato... 37

Tabla 13.Descripción de la Información general del metadato ... 37

Tabla 14.Información específica del metadato ... 40

Tabla 15. Descripción de la información específica del metadato ... 40

Tabla 16.Información de las condiciones de uso del producto ... 41

Tabla 17. Descripción de las condiciones de uso del producto ... 41

Tabla 18. Información específica del producto ... 42

Tabla 19. Descripción de la información específica del producto ... 42

Tabla 20. Información de la referencia espacial del producto ... 43

Tabla 21. Descripción de la referencia espacial del producto... 43

Tabla 22. Características especiales del producto ... 44

Tabla 23. Descripción de las características especiales del producto ... 44

Tabla 24. Información del sistema de referencia del producto ... 45

Tabla 25. Descripción del sistema de información del producto ... 45

Tabla 26. Información de general del contenido... 46

Tabla 27. Información de general del catálogo de representación ... 46

Tabla 28. Información de la distribución del producto ... 47

Tabla 29. Descripción de la información de distribución del producto ... 47

(5)

Lista de figuras

Figura 1. Clasificación de los modelos de datos. ... 12

Figura 2. Esquema de funcionamiento del Apache... 13

Figura 3. Actor #1 Administrador ... 23

Figura 4. Actor #2 Editor ... 23

Figura 5. Actor #3 Consultor ... 23

Figura 6. Modelo entidad-relación ... 32

Figura 7. Diseño gráfico de la aplicación ... 33

Figura 8. Formato de ingreso de metadatos ... 49

Figura 9. Ingreso al gestor de metadatos... 52

Figura 10. Detalles y resultados de una búsqueda ... 52

Figura 11. Ventana de búsqueda avanzada ... 53

Figura 12. Elaboración de metadatos geográficos ... 54

Figura 13. Vista del formulario de creación de Metadatos ... 54

Figura 14. Validación y registro de nuevos metadatos ... 55

Figura 15. Edición de información del metadato ... 55

Figura 16. Eliminación de metadatos ... 56

Figura 17. Integración del aplicativo con links de acceso a otros gestores de metadatos 56 Figura 18. Objetivos de los metadatos geográficos ... 58

(6)

Introducción

La propuesta de trabajo está basada en el diseño, creación, ejecución e

implementación de un gestor de metadatos cuya finalidad será una aplicación Web que

permita a los usuarios internos y externos tener acceso a los datos documentales de la

información proveniente de los niveles de información producto de los servicios

geográficos obtenidos de la Secretaria Distrital de Planeación.

Esta propuesta permite integrar la información de los metadatos, los cuales se

encuentran actualmente en formatos de Excel bajo la norma NTC 4611, este formato

impide que los metadatos puedan ser consultados vía Web y que estén desactualizados dado

que no manejan la normatividad que se trabaja a nivel internacional. Para llevar a cabo lo

anterior se requiere la construcción de un banco de información, en un motor de base de

datos que permita ser usado por múltiples usuarios, en el que se tiene un administrador y

en el que se guarde la información bajo una estructura que disminuya el riesgo de pérdida,

reduzca el tiempo de búsqueda de datos e integre toda la información en un solo lugar a

través de una red masiva de datos y comunicación como lo es internet.

Con el fin de proporcionar eficiencia en la implementación de la aplicación, el

gestor de metadatos se realizó en base a los requerimientos solicitados por la Secretaria

Distrital de Planeación, sumados a una serie de parámetros que tienen como fin reducir

costos y facilitar la manipulación de la aplicación, como lo son el motor de base de datos,

(7)

Planteamiento del problema

En la actualidad la Secretaria Distrital de Planeación, posee información

proveniente de las capas producto de los servicios geográficos resultantes de documentos

de soporte, imágenes satelitales y mapas. Hoy en día la documentación de los metadatos

no se encuentra almacenada de manera organizada, por lo tanto la falta de un gestor de

metadatos que contenga la información proveniente de las capas es un inconveniente para

la creación y mantenimiento de los mismos.

La falta de una aplicación para almacenar y gestionar los metadatos impide la

organización de la información disponible, esto conlleva a que cada vez que un usuario

requiera los datos documentales de la información proveniente de los niveles de

información producto de los servicios geográficos obtenidos de la Secretaria Distrital de

Planeación, no tenga el acceso a esta por lo que se dificulta la prestación del servicio. La

falta de un gestor de metadatos con la información de cada capa genera desgaste y pérdida

de tiempo, lo que se resume en poca disponibilidad e integridad de los objetos de

información a largo plazo, desorden en la información y poca eficiencia en la captura de

datos y almacenamiento.

Por esta razón existe la necesidad de realizar el análisis, diseño y puesta en marcha

de un gestor de metadatos que le permita a la Secretaría poder capturar la información

documental de los servicios geográficos, almacenarlos de forma segura y dinámica,

consultarlos de manera más eficaz y permitirle ser más eficiente en la prestación de sus

(8)

Objetivos

Objetivo general

Implementar un gestor de metadatos en software libre sobre la base de un

mecanismo tecnológico y estructurado de almacenamiento de información con el fin de

organizar y visualizar la información de las capas producto de los servicios geográficos

producidos por Secretaría Distrital de Planeación en un entorno de red.

Objetivos específicos

 Analizar y Diseñar una base de datos con el fin de tener datos de los datos o

información precisa, mejorando así el acceso a la información.

 Garantizar la documentación del metadato, seguridad y orden de la información,

bajo los estándares necesarios.

 Implementar un nuevo estándar para la incorporación de metadatos, migrando los

formularios de la Norma Técnica Colombiana NTC 4611 al estándar internacional

ISO19115.

 Diseñar la plantilla en la cual se incorporaron los metadatos, como referente para

(9)

Marco teórico

La solución propuesta en este trabajo se basó en el ajuste de una metodología

utilizada por la Secretaria Distrital de Planeación la cual ya era obsoleta y no le generaba

beneficios a los usuarios funcionales al momento de recopilar los metadatos. Actualmente

el mundo se entiende atraviesa por una era de información espacial y de los datos

geográficos por lo tanto la calidad de la información ha tomado cada día más relevancia

por lo que es necesario precisar el fundamento teórico sobre el cual se sustenta el

desarrollo del presente trabajo.

1.1Metadatos

Los metadatos son datos altamente estructurados que describen información, el

contenido, la calidad, la condición y otras características de los datos. Es "Información

sobre información" o "datos sobre los datos". Algunos ejemplos de información que se

puede describir usando metadatos son: impresa, audiovisual, geoespacial, etc.

El término metadatos describe varios atributos de los objetos de información y les

otorga significado, contexto y organización. La teoría y la práctica descriptiva de los

metadatos es un área familiar para muchos, dado que sus raíces están arraigadas en la

catalogación de publicaciones impresas. En el mundo digital, han aparecido categorías de

metadatos adicionales para sustentar la navegación y la gestión de archivos.

La información cartográfica es consultada a través de una base de datos, la cual

(10)

social, regionalización y otros), escala y área geográfica. El contenido de los metadatos se

presenta en tres rubros: información básica, reporte sobre la información (metodología) e

información de los datos espaciales.

1.2 Tipos de metadatos y sus funciones

Con fines prácticos, los tipos y funciones de los metadatos pueden clasificarse en

tres amplias categorías: descriptivos, estructurales y administrativos. Estas categorías no

siempre tienen límites bien definidos y con frecuencia presentan un significativo nivel de

superposición. Por ejemplo, los metadatos administrativos pueden incluir una amplia gama

de información que podría ser considerada como metadatos descriptivos y estructurales.

• Organizar y mantener el caudal del conjunto de datos de una organización.

• Proporcionar información para catálogos de datos y centros de distribución de

metadatos.

• Proveer información necesaria para interpretar y procesar datos transferidos por

otra organización

• Proporcionar una descripción de una entidad de información junto con otra

información necesaria para su manejo y preservación

• Proporcionar los puntos de acceso a esa descripción

• Codificar esa descripción

1.3 Estructura de los metadatos

Los metadatos están estructurados por un mínimo de elementos tales como: título,

(11)

definidos por algún estándar, donde los usuarios que deseen compartir metadatos están de

acuerdo con un significado preciso de cada elemento. (COLOMBIA, 2013) (geográficas,

2005)

Los estándares y su importancia

Los estándares se han definido para determinar qué debe documentarse de la base

de datos, proveen una terminología común y un conjunto de definiciones para la

documentación de los datos geoespaciales. Los estándares del Comité Federal de Datos

Geográficos (FGDC) de los Estados Unidos

1.4 Base de datos geográfica

Se define como una colección de datos geoespaciales interrelacionados, que

puede manipular y mantener una gran cantidad de datos que pueden ser compartidos

por diferentes aplicaciones SIG (Murai, 1999: 32). Requiere de un conjunto de

procedimientos que permitan hacer un mantenimiento de ella tanto desde el punto de

vista de su documentación como de su administración. Para el diseño de la base de datos

(BD) se tiene en cuenta: el desarrollo de su estructura, la definición de su contenido y la

determinación de los datos (IGAC, 1995). En la Figura se muestran los distintos

esquemas entendidos como una descripción específica en términos de un modelo de

datos, que llevan desde el mundo real a la base de datos física. Los elementos de ese

esquema son:

٠ Mundo real. Contiene la información como la perciben los seres humanos. Es el punto

(12)

٠ Esquema conceptual. Representa el modelo de datos de forma independiente del

Sistema Manejador de Base de Datos – SMBD.

٠ Esquema canónico (o de base de datos). Representa los datos en un formato más

cercano al del ordenador.

٠ Esquema interno. Representa los datos según el modelo concreto de un sistema

gestor de bases de datos.

٠ Base de datos física. Los datos tal cual son almacenados en disco.

Figura 1. Clasificación de los modelos de datos. Fuente Sánchez (2004)

1.5 Servidor Web

Para entender lo que es Apache, primeramente definiremos lo que es un servidor

Web. La definición más sencilla de servidor Web, que es un programa especialmente

diseñado para transferir datos de hipertexto, es decir, páginas Web con todos sus elementos

(textos, widgets, baners, etc). Estos servidores Web utilizan el protocolo http.

Los servidores Web están alojados en un ordenador que cuenta con conexión a

(13)

petición, como por ejemplo, acceder a una página Web y responde a la petición, enviando

código HTML mediante una transferencia de datos en red.

1.6 Apache

Apache es un poderoso servidor Web, cuyo nombre proviene de la frase inglesa

“a patchy server” y es completamente libre, ya que es un software Open Source y con

licencia GPL. Una de las ventajas más grandes de Apache, es que es un servidor Web

multiplataforma, es decir, puede trabajar con diferentes sistemas operativos y mantener su

excelente rendimiento.

Desde el año 1996, es el servidor Web más popular del mundo, debido a su

estabilidad y seguridad. Apache sigue siendo desarrollado por la comunidad de usuarios

desarrolladores que trabaja bajo la tutela de Apache Software Foundation.

(14)

Resultados alcanzados

Los principales productos de la ejecución de esta propuesta se resumen de la

siguiente manera:

1. Especificación de requisitos de software

Elaboración del formato de solicitud de requerimientos de usuario AFO-227 y el

documento de especificaciones técnicas, radicados en la Dirección de Sistemas

para la solicitud de infraestructura y tecnología TI, de acuerdo a los procedimientos

internos de la entidad. Al interior del formato se incluyeron los aspectos

fundamentales en la administración de una base de datos tales como:

1. Especificación de requisitos de software

1.1 Requisitos de usuario

1.2 Requisitos funcionales

1.3 Requisitos no funcionales

Las características principales que acompañan esta especificación de requisitos

están ligadas al estándar IEEE 830 de 1998, donde se define una serie de parámetros para

la generación de este documento;

 Completa. Todos los requerimientos deben estar reflejados en ella y todas las

(15)

 Consistente. Debe ser coherente con los propios requerimientos y también con

otros documentos de especificación.

 Inequívoca. La redacción debe ser clara de modo que no se pueda mal interpretar.

 Correcta. El software debe cumplir con los requisitos de la especificación.

 Trazable. Se refiere a la posibilidad de verificar la historia, ubicación o aplicación

de un ítem a través de su identificación almacenada y documentada.

 Priorizable. Los requisitos deben poder organizarse jerárquicamente según su

relevancia para el negocio y clasificándolos en esenciales, condicionales y

opcionales.

 Modificable. Aunque todo requerimiento es modificable, se refiere a que debe ser

fácilmente modificable.

 Verificable. Debe existir un método finito sin costo para poder probarlo, (Agut,

2001).

En concordancia con lo anterior se muestran a continuación cada uno de los

productos elaborados con los requisitos de software.

1.1Requisitos de usuario

Son las necesidades que los usuarios del sistema expresan verbalmente.

El principal requerimiento por parte del usuario es una aplicación Web que

(16)

específicamente la información de los metadatos, información que actualmente no se

encuentra alojada en una base de datos sino que se encuentra en formularios

independientes, complicando así la consulta de los mismos. Adicionalmente la

estandarización de los metadatos se encuentra desactualizado dado a que se hace uso de la

NTC 4611 (Norma Técnica, Información Geográfica de Metadatos) la cual es solo una

extensión de la norma ISO 19115 (Información Geográfica: Metadatos); teniendo en

cuenta esto se decide crear un formato de ingreso de datos espaciales bajo un estándar

internacional el cual es la ISO 19115.

1.2 Requisitos funcionales

Servicios que el sistema debe proporcionar

 Descripción del sistema

Tabla 1. Plantilla de ingreso de Metadato

ENTRADA - Identificador -Horario de atención -Limite longitud norte - Idioma -Instrucciones de contacto -Limite longitud sur - Norma de los metadatos -Tipo -Limite X mínimo - Fecha de creación -Resumen -Limite X máximo - Tipo de fecha -Información complementaria -Limite Y mínimo - Versión -Créditos -Limite Y máximo - Titulo -Información de mantenimiento -Alcance (nivel) - Edición -Nombre del archivo -Descripción del nivel - Nombre de la organización -Tipo de archivo -Historia

- Cargo -Tipo -Código

- Número de teléfono -Palabra clave -Responsable del identificador del sistema - Dirección -Restricciones de uso -Nombre (formato)

- Ciudad -Restricciones de acceso -Versión

- Departamento -Limitaciones de uso -Técnica de lectura de archivos

- Código postal -Tipo de representación espacial -Fecha de creación del metadato - País - Conjunto de caracteres -Identificador del metadato

- Correo electrónico - Categoría temática -Idioma

- Dirección en línea - Ambiente de desarrollo -Conjunto de caracteres - Protocolo - Limite lo longitud oeste -Nivel jerárquico

(17)

PROCESO La plantilla de ingreso de metadatos permite incorporar la información correspondiente a los objetos geográficos, este formato puede ser modificado tanto por el administrador como por los usuarios funcionales, mediante este proceso de hace la incorporación de nuevos metadatos.

Las casillas de ingreso de información son las siguientes:

- Identificador: Identificador único para el archivo de metadato generado.

- Idioma: Lengua(s) usada(s) en el producto (Lista desplegable).

- Norma de los metadatos: Norma del metadato usada para documentar el producto. (Lista desplegable)

- Fecha de creación: Fecha en que el metadato fue creado o de la última actualización que se le ha realizado a este.

- Tipo de fecha: Evento que describe la fecha, al cual corresponde el producto. (Lista desplegable)

- Versión: Versión del estándar de metadatos usado. (Lista desplegable)

- Titulo: Nombre por el que se conoce el producto.

- Edición: Versión del producto citado.

- Nombre de la organización: Nombre de la organización o dependencia responsable del producto.

- Cargo: Posición dentro de la organización que tiene la persona responsable del producto. - Número de teléfono: Número de teléfono mediante el cual, los solicitantes pueden hablar con la

organización responsable del producto.

- Dirección: Dirección para la localización de la sede. - Ciudad: Ciudad donde se encuentra la organización.

- Departamento: Nombre del área administrativa donde se encuentra ubicada la ciudad. - Código postal: Código referente a la ciudad o distrito donde se encuentra la organización.

- País: País donde se encuentra la organización.

- Correo electrónico: Dirección electrónica de la organización o dependencia responsable del producto.

- Dirección en línea: Localización (dirección) para el acceso en línea utilizando una dirección URL o un esquema de dirección similar.

- Protocolo: Protocolo de conexión usado para acceder al producto. - Nombre: Nombre del recurso en línea

- Horario de atención: Horario de atención al público, en el que los solicitantes pueden hablar con la organización o dependencia responsable del producto.

- Instrucciones de contacto: Instrucciones complementarias sobre cómo o cuando contactar la organización o dependencia responsable del producto.

- Tipo: Modo en el cual los datos son presentados. (Lista de valores)

- Resumen: Breve descripción del contenido del dato, información y/o servicio, el cual debe incluir como mínimo el área geográfica que abarca y sus respectivas características temáticas y técnicas.

- Información complementaria: Información adicional que puede incluir lista de anexos, fuentes y documentos relacionados con el producto.

- Créditos: Reconocimiento a todo aquel que contribuye al desarrollo del producto.

- Información de mantenimiento: Información del alcance y la frecuencia de mantenimiento del producto.

- Nombre del archivo: Ruta que incluye el nombre del archivo de la ilustración gráfica del producto.

- Tipo de archivo: Formato en el cual se encuentra la ilustración del producto. - Tipo: Aspecto utilizado para agrupar palabras claves similares.

- Palabra clave: Palabra(s) o frase común que describe(n) aspectos del producto.

(18)

- Restricciones de acceso: Incluye restricciones que aseguran la protección de la privacidad o propiedad intelectual o limitaciones en la obtención del producto.

- Limitaciones de uso: Descripción de las limitaciones que afectan la capacidad para utilizar el producto.

- Tipo de representación espacial: Método usado para la representación espacial de la información geográfica.

- Conjunto de caracteres: Nombre del estándar de codificación de caracteres utilizado por el producto.

- Categoría temática: Clasificación temática general como ayuda para agrupar y buscar el producto. (Lista desplegable)

- Ambiente de desarrollo: Descripción del ambiente nativo de desarrollo del producto, incluyendo el software, versión, sistema operativo, nombre del archivo y tamaño.

- Limite de longitud oeste: Límite oeste del producto expresado en longitud, en grados decimales-180,0 <= CO <= 180

- Limite de longitud este: Límite este del producto expresado en longitud, en grados decimales-180,0 <= CE <= 180

- Limite de longitud norte: Límite norte del producto expresado en latitud, en grados decimales-90,0 <= CS <= decimales-90,0; CS <= CN

- Limite de longitud sur: Límite sur del producto expresado en latitud, en grados decimales-90,0 <= CN <= 90,0; CN <= CS

- Limite X mínimo: Límite oeste del producto expresado en Km.

- Limite X máximo: Límite este del producto expresado en Km.

- Límite Y mínimo: Límite norte del producto expresado en Km.

- Límite Y máximo: Límite sur del producto expresado en Km.

- Alcance (nivel): Datos específicos a los que se aplica la información de calidad de datos.

- Descripción del nivel: Descripción detallada acerca del nivel especificado en el alcance.

- Historia: Información sobre los eventos, parámetros y fuentes de datos utilizados en la obtención del producto. Evaluación cualitativa de los datos.

- Código: Valor alfanumérico que identifica el sistema de referencia.

- Responsable del identificador del sistema: Nombre de la persona u organización responsable de la codificación dada al sistema de referencia.

- Nombre (formato): Nombre del formato(s) de transferencia del dato.

- Versión: Versión del formato (fecha, número, etc.)

- Técnica de lectura de archivos: Recomendaciones de algoritmos o procesos (incluyendo medios de obtención) que pueden aplicarse para leer o expandir los datos, así como los requerimientos mínimos del sistema.

- Conjunto de caracteres: Nombre completo de la norma de codificación de caracteres usada en el metadato.

- Nivel jerárquico: Ámbito en que se aplica el metadato. Es decir a qué nivel de información se ha documentado.

(19)

SALIDA El resultado sera una plantilla de datos la cual contendra la informacion correspondiente a los objetos geograficos. Esta plantilla se podra visualizar por el administrador y por los usuarios.

Fuente de elaboración. Propia

Tabla 2. Edición Metadatos

ENTRADA - Identificador -Horario de atención -Limite longitud norte - Idioma -Instrucciones de contacto -Limite longitud sur - Norma de los metadatos -Tipo -Limite X mínimo - Fecha de creación -Resumen -Limite X máximo - Tipo de fecha -Información complementaria -Limite Y mínimo - Versión -Créditos -Limite Y máximo - Titulo -Información de mantenimiento -Alcance (nivel) - Edición -Nombre del archivo -Descripción del nivel - Nombre de la organización -Tipo de archivo -Historia

(20)

- Nombre - Limite de longitud este -Nombre del nivel jerárquico

PROCESO Este proceso consiste en la modificación de la información que previamente ha sido incorporada, para el cual intervienen los mismos campos de la incorporación de nuevos metadatos, con ello se logra la corrección o actualización de la información. Este procedimiento se genera a partir del campo identificador que será ingresado en la búsqueda de los metadatos, en consecuencia se traerá la plantilla completa para realizar las modificaciones necesarias.

SALIDA Posterior a la búsqueda por el identificador, en caso que este se encuentre se generara el metadato previamente adicionado para realizar las modificaciones, en caso que el identificador no coincida en la busqueda se generara una ventana de alerta, notificando que el campo ingresado es incorrecto o dicha informacion no existe.

Tabla 3. Borrar metadatos

ENTRADA -Borrar seleccionados

PROCESO Este proceso consiste en el borrado permanente de la información que ha sido previamente incorporada, para ello es necesario una búsqueda a partir del identificador del metadato, con el fin de mostrar la información que coincida con el numero ingresado.

(21)

Tabla 4.Proceso de autenticación

ENTRADA -Nombre de usuario -Contraseña

PROCESO Para el proceso de autenticación se hará uso del directorio activo de la entidad, por lo tanto el usuario funcional podrá acceder al aplicativo mediante su usuario previamente asignado y una contraseña.

SALIDA Permitir que el usuario funcional ingrese a la aplicación mediante un proceso de autenticacion

(22)

 Características de los usuarios del sistema

Tabla 5.Usuarios del sistema y sus rasgos

Perfil SIGEM_ADMINISTRADOR

Responsabilidades Persona encargada de Administrar la aplicación, teniendo total acceso. Esta persona gestionara y dará permisos de modificación, ingreso y eliminación de los datos alojados en el gestor, adicionalmente tendrá la labor de custodiar el manejo de la aplicación y de la información, aprobando los metadatos ingresados. Tendrá responsabilidad de reasignar o transferir la propiedad del metadato para que otra persona, dado el caso, pueda realizar edición sobre este.

Perfil SIGEM_EDITOR

Responsabilidades Tendrá la función de elaborar, editar y consultar metadatos, esta persona deberá contar con una cuenta de usuario y contraseña que será asignada por el administrador del sistema. Solo podrá hacer edición sobre los metadatos que le son asignados o que son elaborados por él.

Perfil SIGEM_CONSULTA

Responsabilidades Persona que consulta de manera externa la información que desee siempre y cuando se encuentre disponible en el sistema, no podrá hacer edición alguna y no contara con una cuenta de usuario. Tendrá la posibilidad de descargar la información asociada a los metadatos.

(23)

 Casos de uso

Actores

Actor #1: SIGEM_ADMINISTRADOR

Puede ejecutar todas las funcionalidades del Sistema.

Figura 3. Actor #1 Administrador

Actor #2: SIGEM_EDITOR

Encargado de ingresar la información, tiene facultades de editar y borrar sus metadatos, posee un usuario y una contraseña (Usuario Funcional)

Figura 4. Actor #2 Editor

Actor #3: SIGEM_CONSULTA

Encargado de realizar consultas, no requiere de un proceso de autenticación (Usuario externo).

(24)

Detalle

Tabla 6.Proceso de autenticación

Nombre: Autenticar

Descripción:

A través de la interface desarrollada para la autenticación el usuario consigna los datos de usuario y contraseña que le fueron suministrados para operar la aplicación.

Actores del caso de uso:

SIGEM_ADMINISTRADOR, SIGEM_EDITOR

Pre-condiciones:

- El usuario debe estar incluido en el Directorio Activo y pertenecer a un rol definido en los actores del Sistema.

- El usuario debe estar habilitado para ejecutar la aplicación.

Post-condiciones:

Mostrar el menú de opciones autorizados para cada rol.

Flujo Normal:

1. Ingresar al aplicativo a través del URL establecido 2. Digitar los datos de usuario y contraseña

3. Hacer click en el botón de Ingresar.

4. Si el usuario está autorizado el sistema le desplegara el menú con las opciones autorizadas.

Flujo Alternativo:

1 Cerrar la pantalla del navegador si el usuario no desea ingresar

2 Si el usuario se autentico exitosamente, el usuario puede salir del aplicativo haciendo click en el botón Desconectarse.

(25)

Tabla 7.Proceso de validación de usuario

Nombre: Validar Usuario

Descripción:

El aplicativo mediante una interface gráfica debe permitir corroborar los siguientes datos de entrada de los Usuarios funcionales:

Usuario (Login)

Número documento del usuario. Nombres

Apellidos

Correo Electrónico

Actores del caso de uso: SIGEM_ADMINISTRADOR.

- El usuario debe estar autenticado en el Aplicativo como administrador y tener todos los permisos pertinentes.

- Todos los datos son obligatorios.

- Se podrán observar los datos básicos del usuario que se desee validar.

Post-condiciones:

Usuario logeado y con permisos de conexión a la base de datos y ambiente solicitado.

Flujo Normal:

1. El Usuario administrador deberá encontrarse autenticado dentro de la aplicación.

2. Selecciona la tabla Usuarios

3. Allí podrá dar clic en nombre de usuario funcional al cual desea verificarle la información básica.

4. Posteriormente de clic en el menú de inicio para regresar a la página principal.

1. El usuario selecciona otra opción del menú si está habilitado y/o hace click sobre el botón herramientas opción Desconectarse.

(26)

Tabla 8.Proceso de ingreso de metadatos

Nombre: Ingresar metadato Descripción:

El aplicativo permite ingresar la información correspondiente a los objetos geográficos o metadatos, debe contener los siguientes campos:

- Identificador -Horario de atención -Limite longitud norte - Idioma -Instrucciones de contacto -Limite longitud sur - Norma de los metadatos -Tipo -Limite X mínimo - Fecha de creación -Resumen -Limite X máximo - Tipo de fecha -Información complementaria -Limite Y mínimo - Versión -Créditos -Limite Y máximo - Titulo -Información de mantenimiento -Alcance (nivel) - Edición -Nombre del archivo -Descripción del nivel - Nombre de la organización -Tipo de archivo -Historia

- Código postal -Tipo de representación espacial -Fecha de creación del metadato - País - Conjunto de caracteres -Identificador del metadato

- Nombre - Limite de longitud este -Nombre del nivel jerárquico Actores del caso de uso:

SIGEM_ADMINISTRADOR., SIGEM_EDITOR

- El usuario debe estar autenticado en el Aplicativo y tener todos los permisos pertinentes.

- Todos los datos son obligatorios.

Post-condiciones: Registro creado.

Flujo Normal:

5. El Usuario deberá encontrarse autenticado dentro de la aplicación. 6. Digita la información solicitada.

(27)

10.Hacer clic en el botón de Ingresar.

11.Si el usuario está autorizado el sistema le desplegara el menú con las opciones autorizadas.

12.Dar clic en la opción Información del metadato, información que se encuentra en el lado izquierdo de la pantalla.

13.Allí aparecerán los metadatos ingresados por el Usuario. 14.Debe dar clic en la opción nuevo metadato.

15.Allí abrirán los campos del metadato disponibles para su diligenciamiento. 16.Después de diligenciados de clic en la opción guardar.

Finalmente la opción volver a la lista y regresara al listado de metadatos ingresados.

1. El usuario selecciona otra opción del menú si está habilitado y/o hace clic sobre el botón herramientas opción Desconectarse.

Tabla 9.Proceso de edición de metadatos

Nombre: Editar metadato

Descripción:

El aplicativo permitirá editar un metadato creado previamente, los metadatos podrán ser modificados por el Usuario funcional que lo creo o por el Administrador.

SIGEM_ADMINISTRADOR, SIGEM_EDITOR.

- El usuario debe estar autenticado en el Aplicativo como administrador o editor y por lo tanto tener todos los permisos pertinentes.

- El metadato debe de estar creado con anticipación, para ser modificado.

- Llenar todos los datos que se especifica son obligatorios.

(28)

Post-condiciones: Registro modificado.

Flujo Normal:

3. Hacer clic en el botón de Ingresar.

5. Dar clic en la opción Información del metadato, información que se encuentra en el lado izquierdo de la pantalla.

6. Allí aparecerán los metadatos ingresados por el Usuario, debe elegir el metadato de interés y seleccionarlo.

7. Posteriormente de clic en la opción editar.

8. Allí abrirán los campos del metadato disponibles para su edición. 9. Después de editados de clic en la opción guardar.

10.Finalmente la opción volver a la lista y regresara al listado de metadatos ingresados.

Tabla 10.Proceso de eliminación de metadatos

Nombre: Borrar metadato

Descripción:

El aplicativo permitirá borrar un metadato creado previamente, los metadatos podrán ser borrados por el Usuario funcional que lo creo o por el Administrador.

SIGEM_ADMINISTRADOR, SIGEM_EDITOR.

(29)

- El metadato debe de estar creado con anticipación, para ser borrado.

Post-condiciones: Registro eliminado.

Flujo Normal:

3. Hacer clic en el botón de Ingresar.

5. Dar clic en la opción Información del metadato, información que se encuentra en el lado izquierdo de la pantalla.

6. Allí aparecerán los metadatos ingresados por el Usuario, debe elegir el metadato de interés y seleccionarlo.

7. Posteriormente de clic en la opción Borrar metadato seleccionado. 8. Allí abrirán una ventana de confirmación de borrado del metadato. 9. De clic en la opción aceptar y quedara eliminado el metadato.

Tabla 11.Proceso de acceso a otros gestores de metadatos

Nombre: Link de acceso a otros Gestores de Metadatos Descripción:

El aplicativo tiene un espacio donde se encuentran los links de acceso de los sitios relacionados, donde el usuario podrá acceder a los gestores de metadatos que manejan información de interés con la Secretaria Distrital de Planeación, al momento se pretende incorporar información de las siguientes entidades:

• IDECA

• IDEAM

• IGAC “SWAMI”

(30)

SIGEM_ADMINISTRADOR, SIGEM_EDITOR, SIGEM_CONSULTA.

- No es necesaria la autenticación del usuario en el aplicativo.

- El link de acceso a otros gestores debe estar disponible en el aplicativo.

Post-condiciones: Link consultado.

Flujo Normal:

10.Ingresar al aplicativo a través del URL establecido

11.Digitar los datos de usuario y contraseña en caso de ser editor o administrador, de lo contrario ingresar al aplicativo para consulta.

12.Si el usuario está autorizado el sistema le desplegara el menú con las opciones autorizadas.

13.Dar clic en la opción sitios relacionados.

14.Allí aparecerán los links de los diferentes Gestores de Metadatos integrados con la aplicación.

2. El usuario selecciona otra opción del menú si está habilitado y/o hace clic sobre el botón herramientas opción Desconectarse, en caso de ser usuario de consulta, selecciona las opciones de consulta o descarga de metadatos.

(31)

Modelo entidad relación

GU_USUARIO IDIOMA

P * Num_usuario NUMBER(10) Num_idioma NUMBER(10)

Usuario VARCHAR (100 BYTE) Idioma

VARCHAR (100 BYTE)

Contraseña VARCHAR (100 BYTE)

Numero_documento NUMBER(20)

Nombre VARCHAR (100 BYTE) TIPO

Primer_apellido VARCHAR (100 BYTE) Num_tipo NUMBER(10)

Segundo_apellido VARCHAR (100 BYTE) Forma_presentacion

VARCHAR (100 BYTE)

Email VARCHAR (100 BYTE)

PK_USUARIO (Num_usuario)

PK_USUARIO (Num_usuario) VERSION

Num_version NUMBER(10)

Version_actual

VARCHAR (100 BYTE)

INFO_METADATO

P * Num_metadato NUMBER(10)

F Num_usuario NUMBER(10) NORMA_METADATO

Identificador VARCHAR (100 BYTE) Num_norma NUMBER(10)

Idioma VARCHAR (100 BYTE) Nombre_norma

VARCHAR (100 BYTE)

Norma de los metadatos VARCHAR (100 BYTE) Norma

VARCHAR (100 BYTE)

Fecha de creación DATE

Tipo de fecha VARCHAR (100 BYTE)

Versión VARCHAR (100 BYTE) TIPO_FECHA

Titulo VARCHAR (100 BYTE) Num_fecha NUMBER(10)

Edición VARCHAR (100 BYTE) Tipo_fecha

VARCHAR (100 BYTE)

Nombre de la organización VARCHAR (100 BYTE)

Cargo VARCHAR (100 BYTE)

Número de teléfono NUMBER(10) ALCANCE

Dirección VARCHAR (100 BYTE) Num_alcance NUMBER(10)

Ciudad VARCHAR (100 BYTE) Nivel_alcance

VARCHAR (100 BYTE)

Departamento VARCHAR (100 BYTE)

Código postal NUMBER(10)

País VARCHAR (100 BYTE) CATEGORIA_TEMATICA

Correo Electrónico VARCHAR (100 BYTE) Num_categoria NUMBER(10)

Dirección en línea VARCHAR (100 BYTE) Nombre_cat

(32)

Protocolo VARCHAR (100 BYTE)

Nombre VARCHAR (100 BYTE)

Horario de atención VARCHAR (100 BYTE)

Instrucciones de contacto VARCHAR (100 BYTE)

Tipo VARCHAR (100 BYTE)

Resumen VARCHAR (100 BYTE)

Información complementaria VARCHAR (100 BYTE)

Créditos VARCHAR (100 BYTE)

Información de mantenimiento VARCHAR (100 BYTE)

Nombre del archivo VARCHAR (100 BYTE)

Tipo de archivo VARCHAR (100 BYTE)

Tipo VARCHAR (100 BYTE)

Palabra clave VARCHAR (100 BYTE)

Restricciones uso VARCHAR (100 BYTE)

Restricciones de acceso VARCHAR (100 BYTE)

Limitaciones de uso VARCHAR (100 BYTE)

Tipo de representación espacial VARCHAR (100 BYTE)

Conjunto de caracteres VARCHAR (100 BYTE)

Ambiente de desarrollo VARCHAR (100 BYTE)

Límite de longitud oeste VARCHAR (100 BYTE)

Límite de longitud este VARCHAR (100 BYTE)

Límite de longitud Norte VARCHAR (100 BYTE)

Límite de longitud Sur VARCHAR (100 BYTE)

Limite X mínimo DOUBLE

Limite X máximo DOUBLE

Limite Y mínimo DOUBLE

Limite Y máximo DOUBLE

Alcance (Nivel) VARCHAR (100 BYTE)

Descripción del nivel VARCHAR (100 BYTE)

Historia VARCHAR (100 BYTE)

Código VARCHAR (100 BYTE)

Responsable del identificador del sistema VARCHAR (100 BYTE)

Nombre (Formato) VARCHAR (100 BYTE)

Versión VARCHAR (100 BYTE)

Técnica de lectura de archivos VARCHAR (100 BYTE)

PK_INFO_METADATO (Num_metadato)

FK_USUARIO (Num_usuario)

PK_INFO_METADATO (Num_metadato)

(33)

1.3 Requisitos no funcionales

Restricciones que afectaran al sistema, tales como el diseño, implementación o

estándares de calidad.

 Diseño de la información/Diseño gráfico:

Aspectos y sensación, diseño de contenido/página, diseño de la interfaz, diseño

artístico/creativo, de acuerdo a los intereses de la entidad.

Figura 7. Diseño gráfico de la aplicación

 Entorno de aplicación

Con el fin de garantizar la interoperabilidad y la capacidad de los sistemas de

información y de los procedimientos, de compartir datos y posibilitar el intercambio de

(34)

Uso interno (Intranet)

Desarrollo de una interfaz de acceso registrado que permita interactuar con el

sistema para la gestión de los metadatos a través de una plantilla previamente creada, en la

cual se tendrá la opción de consulta y edición. Por otra parte el administrador del sistema

ingresara como tal y concederá permisos de acceso y validación de metadatos.

Uso externo (Extranet)

Desarrollo de una interfaz que tenga como funcionalidad el servicio para uso

externo con un entorno amigable para el usuario, en el cual se configuran los criterios de

consulta de dos maneras diferentes en el programa: consulta simple y consulta avanzada.

 Periodicidad de las operaciones realizadas (frecuencia de uso)

La aplicación estará disponible para uso externo e interno de manera permanente

ya que se podrá acceder al sistema cuando se requiera. Sin embargo aún no está establecido

la frecuencia de uso ya que actualmente la aplicación no está en ejecución, por lo que este

dato será conocido eventualmente.

Número de usuarios concurrentes

Una vez puesto en producción el SIGEM.

(35)

Crecimiento proyectado de la información

 Se espera que a corto plazo el crecimiento de la información sea bastante ya que

serán ingresados por primera vez al sistema los metadatos que se tienen disponibles

en la entidad.

 A mediano plazo actualizar la base de datos de metadatos dependerá de las

necesidades de los usuarios con respecto al formato de información que se quiera

ingresar, ya que actualmente se está manejando información de tipo vector pero si

es necesario se podrá ingresar datos de tipo raster, debido a la información con la

que dispone la entidad.

 Finalmente a largo plazo se estima que el crecimiento de información sea poco ya

que no abra un ingreso de información periódicamente sino que se accederá

eventualmente para hacer modificaciones de tipo actualización.

Periodo de retención

La disponibilidad de la información deberá mantenerse de manera permanente

según sea el uso que se le esté dando a la aplicación, ya que la base de datos estará

compuesta por los metadatos los cuales tienen elementos de carácter obligatorio es decir

(36)

2. Plantilla de ingreso de metadatos

Creación de una plantilla de ingreso de metadatos bajo el estándar internacional

ISO 19115, donde se establece el conjunto de normas que caracteriza a los servicios y/o

productos geográficos específicamente la información de los metadatos, migrando de esta

forma la información que se tiene bajo la norma técnica colombiana 4611 a los estándares

internacionales. Los campos de esta plantilla están definidos dado su carácter obligatorio

y opcional, generando de esta manera un metadato más simplificado pues no se incluye

información poco relevante. De esta manera se permite la producción de metadatos mejor

organizados y fácilmente comprensibles para los usuarios, tanto para las personas editoras

como para quienes consultan únicamente.

Los campos de la plantilla están explicados de manera que los usuarios tengan

mayor entendimiento de estos. A continuación se muestra el esquema del metadato, de

acuerdo a sus niveles de relevancia, se divide en siete secciones, las cuales son explicadas

en relación a sus campos;

1) Identificación

2) Calidad

3) Sistema de referencia

4) Información del contenido

5) Catalogo de representación

6) Distribución

7) Referencia del metadato

(37)

1) Identificación

Tabla 12.Información general del metadato

Identificador

Citación Descripción Restricciones Información especifica Cubrimiento

Citación

General Grupo responsable Forma de presentación

Otros detalle de citación

-Titulo

-Título alterno

-Fecha -Tipo de fecha

-Edición

-Identificador

-Información complementaria

-Nombre de la organización -Cargo

-Número de teléfono

-Número de fax

-Dirección -Ciudad -Departamento -Código postal -País -Correo electrónico -Dirección en línea -Protocolo

-Nombre

-Horario de atención -Instrucciones de contacto

-Tipo de responsable

-Forma de presentación

-Otros detalles de citación -ISBN

-ISSN

Tabla 13.Descripción de la Información general del metadato

Citación

Las citaciones son referencias de productos utilizados o de información propia del producto y/o servicio que se está documentando.

Información general

En esta parte se documenta la información elemental acerca de los metadatos y permite la búsqueda básica por parte de los usuarios.

Etiqueta Campo Tipo de dato Descripción Autor Aplicabilidad

Titulo Titulo Varchar (50) Nombre por el que se conoce el producto.

SIGEM_ Administrador

Obligatorio

Fecha Fecha Date Fecha en que el metadato fue creado o de la última actualización que se le ha realizado a este.

Obligatorio

Tipo de fecha Tipo _fecha Varchar (50) Evento que describe la fecha, al cual corresponde el producto.

(38)

Edición Edición Varchar (50) Versión del producto citado. SIGEM_ Administrador

Complementario

Identificador Identificador Varchar (50) Identificador único para el archivo de metadato generado. SIGEM_ Administrador Obligatorio Información complementari a Información_co mplementaria

Varchar (50) Información adicional que puede incluir lista de anexos, fuentes y documentos relacionados con el producto.

Opcional

Grupo Responsable

Dentro del metadato existen diferentes responsables. Cada uno de ellos depende de su participación en la elaboración del producto y/o implementación del servicio.

Nombre de la organización

Nombre_organi zación

Varchar (50) Nombre de la organización o dependencia responsable del producto.

Obligatorio

Cargo Cargo Varchar (50) Posición dentro de la organización que tiene la persona responsable del producto. SIGEM_ Administrador Obligatorio Número de teléfono Número_teléfo no

Varchar (50) Número de teléfono mediante el cual, los solicitantes pueden hablar con la organización responsable del producto.

Obligatorio

Dirección Dirección Varchar (50) Dirección para la localización de la sede.

Obligatorio

Ciudad Ciudad Varchar (50) Ciudad donde se encuentra la organización.

Obligatorio

Departamento Departamento Varchar (50) Nombre del área administrativa donde se encuentra ubicada la ciudad.

(39)

Código postal Código_postal Varchar (50) Código referente a la ciudad o distrito donde se encuentra la organización.

Obligatorio

País País Varchar (50) País donde se encuentra la organización. SIGEM_ Administrador Obligatorio Correo Electrónico Correo_electró nico

Varchar (50) Dirección electrónica de la organización o dependencia responsable del producto.

SIGEM_ Administrador Obligatorio Dirección en línea Dirección_onlí ne

Varchar (50) Localización (dirección) para el acceso en línea utilizando una dirección URL o un esquema de dirección similar.

Obligatorio

Protocolo Protocolo Varchar (50) Protocolo de conexión usado para acceder al producto.

Obligatorio

Nombre Nombre Varchar (50) Nombre del recurso en línea SIGEM_ Administrador Obligatorio Horario de atención Horario_atenci ón

Varchar (50) Horario de atención al público, en el que los solicitantes pueden hablar con la organización o dependencia responsable del producto. SIGEM_ Administrador Opcional Instrucciones de contacto Instrucciones_ contacto

Varchar (50) Instrucciones

complementarias sobre cómo o cuando contactar la organización o dependencia responsable del producto.

SIGEM_ Administrador Opcional Tipo de responsable Tipo_responsa ble

Varchar (50) Tipo de función realizada por el responsable del producto.

Obligatorio

Formato de presentación

Etiqueta Campo Tipo de dato Descripción Autor Aplicabilidad Tipo

(Forma de presentación)

Tipo Varchar (50) Modo en el cual los datos son presentados

Obligatorio

(40)

Tabla 14.Información específica del metadato

Descripción

General Mantenimiento Muestra grafica Palabras clave

-Resumen -Propósito

-Créditos

-Avance

-Mantenimiento y

frecuencia de

actualización

-Notas de mantenimiento

-Nombre del archivo -Tipo de archivo

-Palabras clave -Tipo

Tabla 15. Descripción de la información específica del metadato

Descripción

En esta parte se documenta la información específica acerca de los metadatos. Información general

Resumen Resumen Varchar (50) Breve descripción del contenido del dato, información y/o servicio, el cual debe incluir como mínimo el área geográfica que abarca y sus respectivas características temáticas y técnicas.

Obligatorio

Créditos Créditos Varchar (50) Reconocimiento a todo aquel que contribuye al desarrollo del producto.

Opcional

Avance Avance Varchar (50) Estado del progreso del producto. Su documentación está limitada a una lista de valores de dominio.

Obligatorio

Información de mantenimiento

Define Mantenimiento y frecuencia de actualización en los periodos en los cuales se realiza la actualización del producto y/o servicio.

Etiqueta Campo Tipo de dato Descripción Autor Aplicabilidad Informaci ón de mantenim iento Información_ma ntenimiento

Varchar (50) Información del alcance y la frecuencia de mantenimiento del producto.

Obligatorio

Muestra Grafica

(41)

Etiqueta Campo Tipo de dato Descripción Autor Aplicabilidad Nombre del archivo Nombre_archiv o

Varchar (50) Ruta que incluye el nombre del archivo de la ilustración gráfica del producto.

Obligatorio

Tipo de archivo

Tipo_archivo Varchar (50) Formato en el cual se encuentra la ilustración del producto.

Obligatorio

Palabras clave

Información de palabras o aspectos similares del producto.

Etiqueta Campo Tipo de dato Descripción Autor Aplicabilidad Palabra

clave

Palabra_clave Varchar (50) Palabra(s) o frase común que describe(n) aspectos del producto.

Obligatorio

Tipo Tipo Varchar (50) Aspecto utilizado para agrupar palabras claves similares.

Obligatorio

Tabla 16.Información de las condiciones de uso del producto

Restricciones

Restricciones Restricciones legales Restricciones de seguridad -Limitaciones de uso -Restricciones de acceso

-Restricciones de uso

-Seguridad

Tabla 17. Descripción de las condiciones de uso del producto

Restricciones

Limitaciones para el uso de los productos y/o servicios

Limitacio nes de uso

Limitaciones_us o

Varchar (50) Descripción de las limitaciones que afectan la capacidad para utilizar el producto.

SIGEM_ Administrador Opcional Restriccio nes de acceso Restricciones_a cceso

Varchar (50) Incluye restricciones que aseguran la protección de la privacidad o propiedad intelectual o limitaciones en la obtención del producto.

(42)

Restriccio nes uso

Restricciones_u so

Varchar (50) Requisitos y restricciones legales para el uso del producto una vez el acceso sea concedido.

Obligatorio

Restricciones de seguridad

Restricciones impuestas sobre el producto para la seguridad nacional, privada o de otros aspectos.

Seguridad Seguridad Varchar (50) Nombre de la clase de seguridad que restringe el uso del producto por seguridad nacional, privacidad u otros conceptos. Su documentación está limitada a una lista de valores de dominio.

Obligatorio

Tabla 18. Información específica del producto

Información especifica -Tipo de representación espacial

-Idioma

-Conjunto de caracteres

-Categoría temática

-Ambiente de desarrollo

Tabla 19. Descripción de la información específica del producto

Información especifica

Mecanismo usado para representar espacialmente el producto, estándar y ambiente de desarrollo.

Tipo de representación

espacial

Tipo_represent ación_espacial

Varchar (50) Método usado para la representación espacial de la información geográfica.

Obligatorio

Idioma Idioma Varchar (50) Lengua(s) usada(s) en el producto. SIGEM_ Administrador Obligatorio Conjunto de caracteres Conjunto_carac teres

Varchar (50) Nombre del estándar de codificación de caracteres utilizado por el producto.

(43)

Categoría temática

Categoria_tema tica

Varchar (50) Clasificación temática general como ayuda para agrupar y buscar el producto.

SIGEM_ Administrador Obligatorio Ambiente de desarrollo Ambiente_desa rrollo

Varchar (50) Descripción del ambiente nativo de desarrollo del producto, incluyendo el software, versión, sistema operativo, nombre del archivo y tamaño.

Opcional

Tabla 20. Información de la referencia espacial del producto

Cubrimiento

Cubrimiento geográfico Cubrimiento temporal

-Oeste -Este -Sur -Norte

Periodo de tiempo Instante de tiempo -Periodo de inicio

-Periodo de finalización

-Instante de tiempo

Tabla 21. Descripción de la referencia espacial del producto

Cubrimiento Cubrimiento geográfico

Límite de longitud oeste

Límite_longitu d_oeste

Varchar (50) Límite oeste del producto expresado en longitud, en grados decimales-180,0 <= CO <= 180

SIGEM_ Administrador Obligatorio Límite de longitud este Límite_longitu d_este

Varchar (50) Límite este del producto expresado en longitud, en grados decimales-180,0 <= CE <= 180

SIGEM_ Administrador Obligatorio Límite de longitud Norte Límite_longitu d_norte

Varchar (50) Límite norte del producto expresado en latitud, en grados decimales-90,0 <= CS <= 90,0; CS <= CN

(44)

Límite de longitud Sur

Límite_longitu d_sur

Varchar (50) Límite sur del producto expresado en latitud, en grados decimales-90,0 <= CN <= 90,0; CN <= CS

Obligatorio

Cubrimiento temporal

Periodo de tiempo

Periodo_de_tie mpo

Varchar (50) Periodo de tiempo al que pertenece el contenido del producto y/o servicio

SIGEM_ Administrador Complementario Instante de tiempo Instante_de_tie mpo

Varchar (50) Momento al cual pertenece el contenido del producto y/o servicio.

Complementario

2) Calidad

Tabla 22. Características especiales del producto

Calidad

Alcance Historia

-Nivel

-Descripción del nivel

-Proceso

Tabla 23. Descripción de las características especiales del producto

Calidad

Los usuarios podrán determinar la conformidad del producto y/o servicio respecto a sus necesidades, ya que en esta se describe de forma general de cómo ha sido desarrollado el producto y/o servicio y qué características especiales poseen.

Alcance

Nivel Alcance_(nivel )

Varchar (50) Datos específicos a los que se aplica la información de calidad de datos.

SIGEM_ Administrador Obligatorio Descripción del nivel Descripción_ni vel

Varchar (50) Descripción detallada acerca del nivel especificado en el alcance.

(45)

Historia

Proceso Proceso_(histor ia)

Varchar (50) Información sobre los eventos, parámetros y fuentes de datos utilizados en la obtención del producto. Evaluación cualitativa de los datos.

Obligatorio

Fuente de elaboración. Propia

3) Sistema de referencia

Tabla 24. Información del sistema de referencia del producto

Sistema de referencia

-Código

-Responsable del identificador del sistema

Fuente de elaboración. Propia

Tabla 25. Descripción del sistema de información del producto

Sistema de referencia

Marco de referencia utilizado para la georreferenciación de los productos y/o el despliegue de estos a través de servicios.

Etiqueta Campo Tipo de dato Descripción Autor Aplicabilidad Código Código Varchar (50) Valor alfanumérico que
