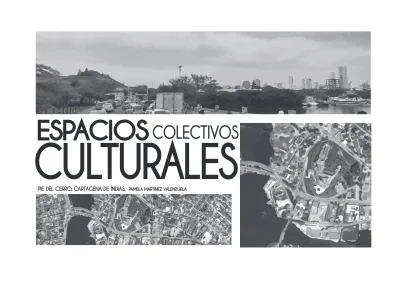

Espacios colectivos culturales. Pie del Cerro, Cartagena de Índias

(1)

PIE DEL CERRO, CARTAGENA DE ÍNDIAS.

PAMELA MARTINEZ VALENZUELA

ESPACIOS

COLECTIVOS

(2)

ANÁLISIS

(3)

TABLA DE CONTENIDO

INTRODUCCIÓN MARCO TEÓRICO MARCO REFERENCIAL ANÁLISIS DEL LUGAR - LOCALIZACIÓN

- CONDICIONES NATURALES

- SISTEMA DE MOVILIDAD Y CONECTIVIDAD - SISTEMA DE ACTIVIDADES Y USOS DE SUELOS - SISTEMA DE ESPACIO PÚBLICO

- MORFOLOGÍA (LLENOS Y VACÍOS) NORMATIVA

FORMULACIÓN DEL PROBLEMA - TEMA

- PROYECTO - PROBLEMA - PREGUNTA - HIPÓTESIS - OBJETIVOS - GENERAL - ESPECÍFICOS PROGRAMA

(4)

INTRODUCCIÓN

El presente trabajo se refiere a los espacios colectivos-culturales, que se definen como aquellos espacios abiertos o cerrados que promueven la habitabilidad dentro de las ciudades, son un conjunto de elementos públicos y culturales que funcionan como un organismo.

De las características principales de este tipo de espacios, se puede decir que llegan a ser significativos en cuanto mayor sea la cantidad de personas que los conozcan, los paseen y los utilicen. Los espacios colectivos-culturales nacen como respuesta a la necesidad del encuentro entre los individuos, para entablar relaciones perosna a persona.

El vínculo entre la actividad cultural y el espacio público es naturalemnte estrecho, en el barrio Pie del cerro, se experimenta el hecho de que ambas actividades y usos existen, pero no hay relación entre ellos, la problemática surge cuando son usos y actividades que van de la mano pero cada cual tiene sus funciones y espacios claros y definidos, sin relacionarse uno con el otro. El objetivo principal es, en un solo lugar tener el beneficio de ambos, la actividad cultural y el espacion público, contrastando los espacios en la medida que cada uno posee características diferentes como, por un lado se encuntra la actividad cultural que son ambientes controlados, mayormente se producen en el interior, es decir, en espacios cerrados, y por el otro lado, está el espacio público que es mas orgánico y espontaneo, en el sentido que a pesar de que son espacios pensados para el esparcimiento son lugares abiertos en los que se pueden realizar múltiples actividades, por lo general son al aire libre, en ocasiones con cubiertas pero sin limitantes fisicos, como un cerramiento.

(5)

MARCO TEÓRICO

Inicialmente, para enteder el tema principal, espacios colectivos-culturales, según la Universidad de Bogotá Jorge Tadeo Lozano, se defienen como, “espacios en donde es posible la interacción de las personas en torno a actividades culturales y recreativas; estos espacios abiertos o cerrados permiten la congregación de público y contribuyen a elevar el nivel de vida de los habitantes de una ciudad”.

Por consiguiente, se entiende que son espacios destinados a la comunidad que por medio de las actividades culturales invitan a su uso, de esta manera se puede identificar que los espacios colectivos-culturales a pesar de ser construcciones fisicas de espacios abiertos o cerrados van de la mano del espacio público, por lo tanto se vuelve una pieza fundamental a la hora de proyectar espacios de este tipo, dado el objetivo de estos proyectos, que es la comunidad en general y no solo una poblacion en concreto.

Estos espacios, tienen como una de sus caracteristicas principales, ser permeables, definiendo permeabilidad como, la capacidad que tiene un material o cuerpo de ser traspasado, de esta manera la arquitectura permeable, a simples rasgos es aquella que puede ser trasasada. Visualemnte deben ser espacios llamativos y que parcialmente se puedan observar, que tengan accesos claramente definidos, estos son factores que sumado a una actividad, en este caso cultural, produzcan permanencia, es decir, un alto, una parada, el estar y permanecer en un lugar durante un tiempo determinado.

(6)

MARCO REFERENCIAL

Fuente: http://www.ipcc.gov.co/index.php/noticias/item/273-centro-cultural-las-palmeras

Centro cultural Las Palmeras

Inaugurado el 31 de julio de 1998, nace como un catalizador a los problemas de violencia de la zona suroriental de la ciudad de cartagena, a través del arte y la cultura, servir como un espacio para el encuentro de la comunidad.

Cuenta con una sala infantil, un salón de actos con capacidad para 500 personas, un aula para artes plásticas, un salón de danzas, dos salones para reuniones, salón de música y la biblioteca que lleva por nombre Raúl Gómez Jattin, como el fallecido poeta.

Taller de títeres con el grupo trotasueños, taller de promoción de lectura, taller de música, club de lectura, tardes de expresiones corporales, hora del cuento, cine club, encuentros folclóricos, recitales de poesías, talleres de teatro, formación en sistemas, encuentro con la historia, mnualidades y talleres de pintura.

Casa de la cultura. Las Palmeras, Cartagena, Bolívar.

(7)

LOCALIZACIÓN

Uso: Mixto 2

Tratamiento: Renovación urbana Riesgo: Licuación moderada

Clasificación de suelo: Suelo urbano Estrato: 0

Área: (p1: 915m2) (p2: 773.53m2), 1688,53m2 Barrio: Pie del cerro

Fuente: IGAC

Laguna BARRIO ESPINAL

Chambacu

Puente Heredia

Laguna de San Lazaro

Castillo de San Felipe de

Barajos

Colombia

Cartagena de Indias Casco Urbano

(8)

ESTADO ACTUAL: LUGAR DE INTERVENCIÓN

El lugar se encuentra en muy mal estado, se nota el poco mantenimiento que se le hace, es una zona constantemente congestionada por el tráfico que se agrava al momento de acceder al CDA.

Fuente: archivo personal

Dirección: calle Pie del Cerro, Cll. 30 #13-18, Cartagena, Bolívar.

El lugar a intervenir consta de dos predios, uno de ellos está ocupado por un CDA Revicar, (centro de diagnóstico automotor), y el siguiente se encuentra sin construir.

El lugar cuenta con una de las mejores vistas, primeramente el Castillo San Felipe, que está a unas cuadras de ahi, y segundo por la Laguna de San Lazaro.

Sobre el borde del cuerpo de agua, se ha establecido un muelle ilegal que funciona desde hace varios años, además de afectar la calidad del agua, por no contar con las medidas de seguridad necesarias, de igual manera afecta la vegetación local, en este caso manglar de tipo rojo.

(9)

CONDICIONES NATURALES

CLIMA: tropical húmedo

ASOLEAMIENTO: constante con un brillo solar de 2518,2 horas de sol

TEMPERATURA: promedio anual de 29°

VIENTOS: vientos alisios desde el noreste entre 5 y 10 nudos de intensidad

HUMEDAD: 80%

PRECIPITACIONES: entre los meses de abril y noviembre oscila entre 29 - 244 mm/mes

El barrio pie del cerro, se encuentra rodeado por la Laguna de San Lazaro hacia el suroeste y al sur por el Caño Bazurto, y respecto a vegentación cuenta en los mismos bordes con manglar rojo.

Chambacu Cr 19 15 Cr 13 Cr 20 Cr 14 Cr 19 Cra Cr 20A Puente Heredia

Ave Pedro Cr 20B

Cl 31

Laguna _{Cr 17} _{de Heredia}

de San Lazaro

Cl Real 30

Cl Mompox

BARRIO P. de Heredia

Calle 30

PIE DEL CERRO _{Calle 20}

Cra 16 Cra 16A

Laguna de San Lorenzo

Carrera 17 _{Cll 20E}

Cano Bazurto

Cll 20A Cementerio

Av California No.1

Barajos

Zona verde

Cuerpos de agua

Delimitación barrio Pie del cerro Lugar de intervención

- Forma rectangular, lados angostos hacia este-oeste, lados anchos hacia norte-sur - Aberturas hacia nor-oeste, mayor captación de los vientos predominantes

- Facíl acceso a los cuerpos de agua

7 2 1 5 3 4 6

Edificio, Centro Cultural

Fomentacion de espacios para

el aprendizaje

EQUIPAMENTO

Implantacion de zonas verdes

Proteccion del cuerpo de agua

ESPACIO NATURAL

URBANO

IMPLANACION

ESPACIO PUBLICO

Intervenvion a escala urbana

(Calle, Anden)

Recuperacion del borde de la

laguna

(10)

Laguna BARRIO ESPINAL Chambacu

Cr 19

15 Cr 13

Cr 20

Cr 14

Cr 19

Cra

Cr 20A Puente Heredia

Ave Pedro Cr 20B

Cl 31

de San Lazaro

Cl Real 30

Cl Mompox

Calle 30

Cra 16 Cra 16A

Cano Bazurto

Cll 20A Cementerio

Av California No.1

Barajos

SISTEMA DE MOVILIDAD Y CONECTIVIDAD

Vías colectoras (cra. 14 - cra. 17 - cra. 19) Vía aterial (cll. 30 - cll. Real)

Intersección Vía local (cll. 29e)

El barrio Pie del Cerro, se encuentra

atravesado por una via arterial (cll. 30 -

cll. Real), es una de las tres salidas con las

que cuenta el centro histórico hacia el

sureste de la ciudad.

Así mismo, cuenta con unas vías colectoras

(cra.14 - cra. 17 - cra. 19), que manejan el

tráfico perpendicularmente.

Vías arterial (Av. Pedro Heredia)

Lugar de intervención

- El lugar de intervención cuenta con dos vías, asi que se recomienda colocar dos accesos - Alta congestión en la intersección, encuentro de cinco vías con diferentes direcciones

(11)

Laguna BARRIO ESPINAL Chambacu

Cr 19

15 Cr 13

Cr 20

Cr 14

Cr 19

Cra

Cr 20A Puente Heredia

Ave Pedro Cr 20B

Cl 31

de San Lazaro

Cl Real 30

Cl Mompox

Calle 30

Cra 16 Cra 16A

Cano Bazurto

Cll 20A Cementerio

Av California No.1

Barajos

SISTEMA DE ACTIVIDADES Y USOS DE SUELO

El uso principal del barrio Pie del

cerro, es el mixto 2 (intitucional 3 -

comercial 2).

Mixto 2

Residencial

Zona verde

Institucional 2

Lugar a intervenir

- Este tipo de uso, mixto 2, se da sobre las avenidas ya que su cobertura es distrital

(12)

SISTEMA DE ESPACIO PÚBLICO

Monumento Nacional

(Castillo San Felipe de Barajas) Lugar de intevención

Espacio público

A lo largo de la cll. Real se encuentran una serie de espacios publicos que juegan un papel cultural importante en el barrio, tales como: monumento a las botas viejas (A), campo de softbol de la I.E Antonia Santos (B), monumento a Joaquin F. Velez (C).

Tambien existen espacios en los que actualmente no se maneja ningun tipo de actividad, los cuales pueden llegar a convertirse en vacíos urbanos, como los señalados (1-2).

1

2

Chambacu Cr 19 15 Cr 13 Cr 20 Cr 14 Cr 19 Cra Cr 20A Puente Heredia

Ave Pedro Cr 20B

Cl 31

de San Lazaro

Cl Real 30

Cl Mompox

Calle 30

Cra 16 Cra 16A

Cano Bazurto

Cll 20A Cementerio

Av California No.1

Barajos

- Conexión clara y directa de los espacios públicos

- Espacio público ubicado sobre la calle real (vía arterial, vía principal del barrio), de facil ubicación y acceso - Espacios 1 y 2, son residuos de la conformación morfológica del barrio.

B

(13)

MORFOLOGÍA (LLENOS Y VÁCIOS)

Cl 31

- Hacia los cuerpos de agua, la densidad disminuye

- Hacia las faldas del Castillo San Felipe, la densidad aumenta

- El espacio público el en barrio es mas evidente hacia en centro del barrio, sobre la avenida y en el Castillo San Felipe

- La coupación del suelo en el barrio es mayormente comercial e institucional, la densidad mas alta es dominada por el centro comercial san felipe, concesionarios y entidades de la salud

Llenos Vacíos

Chambacu

Cr 19

15 Cr 13

Cr 20 Cr 14

Cr 19

Cra

Cr 20A

Puente Heredia

Ave Pedro Cr 20B

Cl 31

Laguna Cr 17 de Heredia

de San Lazaro

Cl Real 30

Cl Mompox

Calle 30

PIE DEL CERRO Calle 20

Cra 16 Cra 16A

Carrera 17 Cll 20E

Cano Bazurto

Cll 20A

Cementerio

Av California No.1

Barajos

imagen de referencia, barrio Pie del Cerro

Implantacion de zonas verdes

Proteccion del cuerpo de agua URBANO

(14)

NORMATIVA

Mixto 2: Institucional 3 - Comercial 2

Establecimientos que prestan servicios especializados de cobertura distrital, considerados de alto impacto urbanístico, requieren edificaciones especializadas de gran magnitud, obras de infraestructura de servicios públicos y su cobertura abarca la totalidad de territorio y áreas de municipios vacinos.

-Cultural: Teatro, Auditorio sinfónico, Biblioteca, Hemeroteca, Museo, Feria de exposición, centro de convenciones.

-Uso complementario: comercial 1 y 2 - industrial 1 - portuario 1 -Área libre: 1m2 de área libre x/c 1.50 m2 construidos

- Frente mínimo: 30 mts

-Aislamientos: -Antejardín: De acuerdo a las exigencias del sistema vial -Posterior: 7 mts

- Lateral: 4 mts

-Edificio, Centro Cultural

Fomentacion de espacios para el aprendizaje

EQUIPAMENTO

Proteccion del cuerpo de agua ESPACIO NATURAL

ESPACIO PUBLICO

Intervenvion a escala urbana (Calle, Anden)

Recuperacion del borde de la laguna

Mejoramiento de infraestructu-ra painfraestructu-ra la circulacion 17

16

13

15

14

12

Espacio publico para presentaciones o exhibiciones

Punto de encuentro y accesos

Lugar de esparcimiento y circulacion peatonal Pasarela cubierta para uso libre

Zona de Ocio

(15)

FORMULACIÓN DEL PROBLEMA

-Tema: Espacios colectivos- culturales

-Proyecto: Es un centro cultural que permite el aprendisaje y esparcimiento a través de las expresiones artisticas.

-Problema: El barrio Pie del cerro posee la tendencia a tener vacios urbanos dada la falta de actividad definida en sus espacios públicos, sumado a esto la falta de actividad cultural no contemplativa lo cual contribuye al hecho que no hay espacios culturales para el esparcimiento. Exste el paso por estos espacios pero no la permanencia.

-Pregunta: ¿Cual es la estrategia de diseño que permite mitigar los vacíos urbanos y establecer relación con el contexto?

-Hipótesis: El contraste en el proyecto se expresa a traves de los espacios cerrados y abiertos, interior y exterior. la existencia de un espacio intermedio posibilita el encuentro y esparcimiento entre dos ambientes diferentes.

-Objetivo General:

- Proyectar espacios colectivos culturales que permitan el encuentro y la permanencia de los habitantes

-Específicos:

- Establecer relación entre el espacio cerrado (interior), y el abierto (exterior).

- Articular la actividad cultural y el espacio público en un solo lugar.

(16)

Accesos

20m2

Talleres (pintura, música, baile)

300m2

Biblioteca

250m2

Zona de presentacciones al aire libre 550m2

Sala de exposiciones 300m2

Administración

30m2

Sala de reuniones 10m2

Servicios 15m2

Área total 1475m2

PROGRAMA

ORGANIGRAMA

Acceso

Sala de exposiciones

Servicios

Talleres

Zona de presentaciones

Biblioteca

(17)

PROPUESTA

El centro cultural, está destinado a la comunidad, cumple con la función de ser un espacio para el encuentro, el esparcimiento y el aprendizaje a través de la expresión artística.

Está ubicado sobre una avenida altamente transitada, por lo que es de fácil acceso, cuenta con dos espacios o zona, el primero, es el interior, es una estructura porticada con fachada ventilada, es donde se desarrollan los talleres, se encuentran una zona administrativa, una biblioteca y una galería, y el segundo espacio es el exterior, en el cual es posible hacer presentaciones o exhibiciones de lo que se produzca en los talleres, mientras estas muestras de arte estén inactivas, este espacio central y la pasarela cubierta cumplen el fin de zona de uso libre.

Edificio, Centro Cultural

Fomentacion de espacios para el aprendizaje EQUIPAMENTO

Proteccion del cuerpo de agua ESPACIO NATURAL

URBANO IMPLANTACION

ESPACIO PUBLICO

Intervenvion a escala urbana

(Calle, Anden)

Recuperacion del borde de la laguna

Mejoramiento de infraestructura para la circulacion

ESPACIOS COLECTIVOS CULTURALES

“Espacios en donde es posible la interacción de las personas en torno a actividades culturales y recreativas; estos espacios abiertos o cerrados permiten la congragación de público y contribuyen a elevar el nivel de vida de los habitantes de una ciudad”

PERMEABILIDAD

Se define como la capacidad que tiene un material o cuerpo de ser traspasado, entonces como característica de los espacios col ectivos-culturales, hace que estos sean visualmente llamativos, que se pueda observar de fuera hacia dentro y viceversa, además de unos accesos claramente definidos.

PERMANENCIA

(18)

- Produccion de expexctativa

- Enmarcacion del espacio central como punto de interes

- Mantener vistas hacia Laguna San Lazaro y el Castillo San Felipe - Relacion entre el diseño y la intervencion urbana

- Produccion de expexctativa

- Enmarcacion del espacio central como punto de interes

- Mantener vistas hacia Laguna San Lazaro y el Castillo San Felipe - Produccion de expexctativa

- Circulacion cruzada

- Vista hacia Lagua San Lazaro

Vista y disposicion hacia Castillo San

Felipe

- Quebrar la forma por limitante predial

- Mayor rango visual hacia las vistas principales.

Implantacion adecuada, segun

determinantes

EVOLUCION DE LA FORMA

1716

13

1514

11

7

21

12

10

98

5

3

4

6

N

Propuesta implantacion general

Espacio publico para presentaciones o exhibiciones

Punto de encuentro y accesos

Lugar de esparcimiento y circulacion peatonal Pasarela cubierta para uso libre

Zona de Ocio

Volumen dedicado al aprendizaje

N

(19)

2 13 4 6 4 3 5 8 9 10 12 6 12 9 S 14 5 3 15 1 16 7 10 11 8 1817 19 20 A D B' 1 2 7 11 14 15 13 16 17 6 6 5 5 4 3 4 1 3 2 1 B C D E B C D' D' E B 2 A A A' 10,15 5,8 5,8 5,98 11,19 10,8 10,8 9,76 5,84 8,98 N

Propuesta PRIMERA PLANTA

Salon Pintura Living Living Acceso Administracion Salon de Reuniones Salon Baile Salon Musica Zona al aire libre

para exhibiciones

Mirador

(20)

N

Propuesta SEGUNDA PLANTA

2 3 18 B 2 1 1 B 4 5 8 6 7 10 12 13 14 15 16 17 19 20 B 1 9 11 C B D E D C D' D' 6 6 5 5 4 3 4 3 2 A' A A 10,15 5,8 5,8 5,98 11,19 10,8 E 10,8 9,76 5,84 Galeria Vacio Vacio Biblioteca

(21)

Corte A - A’

D E

Nivel. -0.34m Nivel. +3.70m

Nivel. -0.17m Nivel. +0.00m Nivel. +11.55m

8,97m

5 4

´ 2

1 3 6

Corte B - B’

´ Nivel. -0.34m Nivel. -0.17m Nivel. +3.70m

(22)

(23)

JUSTIFICACIÓN

Inicialmente el lugar a intervenir era otro, ubicado en el barrio de Chambacú, asi mismo el enfoque del proyecto,el tema a trabajar se mantuvo, que son los espacios colectivos-culturales. El lugar que finalmente fue escogido está ubicado en el barrio Pie del Cerro, es un tipo de espacio del cual una ciudad como Cartagena esta llena, estos son denominados residuales o vacíos urbanos, que comunmente son el resultado del crecimiento desmesurado y no planificado de las ciudades, sumado a esto, es un lugar que ha estado presente en repetidas ocasiones en la carrera y ha vivido en mi memoria como un espacio desperdiciado o mal aprovechado, y ser capaz de hacer buen uso de el a través de una propuesta y traer beneficio a la comunidad y mejoria a la imagen urbana de la ciudad representa culminar adecuadamente la carrera.

(24)

BIBLIOGRAFÍA

PERMEABILIDAD

PLAN : B. FELIPE MESA + FEDERICO MESA Públicación CIRCO, 2013

http://www.mansilla-tunon.com/circo/epoca8/pdf/2013_193.pdf

EL VACÍO URBANO COMO PROPULSOR DE DESARROLLO URBANO: EL HIPODROMO DE MONTERRICO UNIV. PERUANA DE CIENCIAS APLICADAS

Juan Moisés Sacca Gonzales Seminario de urbanismo 2015-1

https://es.slideshare.net/10301632/el-vaco-urbano-como-propulsor-de-desarrollo-urbano-el-hipdromo-de-monterrico VACÍOS URBANOS, hacer visible lo cotidiano

UNIV. DE BELGRANO Matías Néstor Tenka

Departamento de investigaciones 2012

http://www.academia.edu/22770828/Vacios_urbanos

UN LENGUAJE DE PATRONES. Ciudades. Edificios. Construcciones Christopher Alexander, Sara Ishikawa, Murray Silverstein et alt. Oxford University Press, Inc.., Nueva York, 1977

LA PERMEABILIDAD DE LAS FORMAS ARQUITECTÓNICAS

Los mercados municipales de Ciutat Vella y del Eixample de Barcelona UNIV. POLITÉCNICA DE CATALUÑA

Luz Adriana Henao Quintero

https://upcommons.upc.edu/bitstream/handle/2117/80279/80BCN_HenaoAdriana.pdf?sequence=1&is Allowed=y

LOS VACÍOS URBANOS: UNA NUEVA DEFINICIÓN UNIV. DEL BÍO BÍO, CHILE

REVISTA URBANO N° 35 MAYO 2017 pag. 114 -122 Francisco José Berruete Martínez
