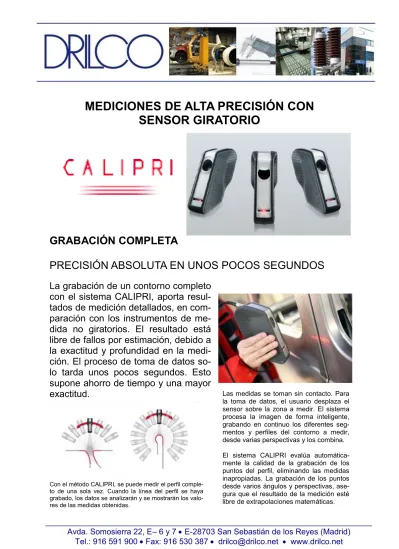

MEDICIONES DE ALTA PRECISIÓN CON
SENSOR GIRATORIO
Las medidas se toman sin contacto. Para la toma de datos, el usuario desplaza el sensor sobre la zona a medir. El sistema procesa la imagen de forma inteligente, grabando en continuo los diferentes seg-mentos y perfiles del contorno a medir, desde varias perspectivas y los combina. El sistema CALIPRI evalúa automática-mente la calidad de la grabación de los puntos del perfil, eliminando las medidas inapropiadas. La grabación de los puntos desde varios ángulos y perspectivas, ase-gura que el resultado de la medición esté
La grabación de un contorno completo
con el sistema CALIPRI, aporta
resul-tados de medición detallados, en
com-paración con los instrumentos de
me-dida no giratorios. El resultado está
libre de fallos por estimación, debido a
la exactitud y profundidad en la
medi-ción. El proceso de toma de datos
so-lo tarda unos pocos segundos. Esto
supone ahorro de tiempo y una mayor
exactitud.
GRABACIÓN COMPLETA
PRECISIÓN ABSOLUTA EN UNOS POCOS SEGUNDOS
Con el método CALIPRI, se puede medir el perfil comple-to de una sola vez. Cuando la línea del perfil se haya grabado, los datos se analizarán y se mostrarán los
valo-Las medidas se toman moviendo la unidad libre-mente con una mano. La distancia y el ángulo del sensor al objeto a medir, pueden ser diferentes a lo largo del proceso de medición. La combinación de señales acústicas con mensajes en la pantalla del equipo, además de la experiencia del usuario, ayu-dan a obtener resultados rápidos y eficaces.
Los errores frecuentes al medir con calibres, por ejemplo, debido a oscilaciones del scanner, o una mala inclinación de la unidad, se solucionan con el sistema CALIPRI.
MEDIDAS PRECISAS
RESULTADOS DE MEDICIÓN LIBRES DE LA INFLUENCIA
DEL OPERARIO
El sistema CALIPRI compensa automáticamente cualquier inclinación o
giro del sensor. Así los resultados de las mediciones no tienen
influen-cia del operario y tanto los perfiles complejos, como los que son de
difí-cil acceso, se graban sin dificultad. El movimiento giratorio es intuitivo,
que añadido al fácil manejo del software, reducen considerablemente
los costes de formación.
El sistema de medición CALIPRI necesita poco entrena-miento, y permite obtener datos de medición exactos, independientemente del usuario.
APLICACIÓN DE “PROCESO
-
CRUZADO” A TRAVÉS DE
VARIABLES COMPATIBLES
UTILIZACIÓN DE PLATAFORMAS VARIABLES BASADAS EN LAS
NECESIDADES CON RESULTADOS TRAZABLES
Las plataformas son compatibles. La trazabilidad y compatibili-dad de los resultados de medición están garantizados al utilizar algoritmos de evaluación de “proceso-cruzado” y el mismo tipo de perfil para todas las medidas registradas. Dependiendo de la aplicación, puede escoger entre sistemas portátiles o las versiones estáticas para mediciones, directamente en la cade-na de producción.
La mayoría de los sistemas vigentes, aplican un
pro-cedimiento universal para la toma de medidas en
todos los pasos aplicados a un proceso. Como
uni-dad portátil, o en la cadena de producción, CALIPRI
aumenta la fiabilidad en el proceso de medición y la
calidad en los procesos de producción. Los datos de
medidas y tests se pueden intercambiar entre los
sistemas CALIPRI y los sistemas de garantía de
ca-lidad del usuario.
Dependiendo del trabajo a realizar, disponemos de diferentes sensores. La versión portátil asegura movilidad absoluta y gran flexibilidad. Además ofrecemos sistemas para medición en línea de fabricación.
Los planes de test se pueden crear y editar fácilmente.
La visualización gráfica del proceso nos guía continuamente desde la selección del
objeto a medir, hasta la introducción del método de medición escogido para la
asig-nación de tolerancias. Los planes de medición, ya preparados, se pueden
intercam-biar y procesar cómodamente entre diferentes sistemas CALIPRI.
CREACIÓN DE PLANES DE TEST
PLANES DE MEDICIÓN INDEPENDIENTES DEL EQUIPO CON
SOFTWARE INTUITIVO.
El software “CALIPRI MANAGER” constituye el núcleo del concepto del plan de test. Los usuarios pueden crear y manejar los La creación de planes de test es muy fácil. La localización de las mediciones se puede definir, seleccionar los algoritmos de evaluación, y fijar las tolerancias en solo unos pocos pasos. Se pueden intercambiar las localizaciones de las mediciones entre los diferentes planes de medida. La visualización de la localización de las medidas muestra al usuario el objeto a me-dir con sus respectivos puntos de medición, y le guían intuiti-vamente a través de un procedimiento de medición definido. Los resultados se colorean en función de los límites estableci-dos. En consecuencia, los valores se transmiten al sistema, que garantiza la calidad de las mediciones.
Las posibilidades de evaluación son diversas.
Dependiendo del objetivo de la medición, los
usuarios necesitan diferentes formas de
cal-cular holguras, enrases, y radios. Los perfiles
grabados en su totalidad, permiten diferentes
métodos de cálculo de medidas. Una
cone-xión gráfica e intuitiva conduce al usuario
des-de la entrada des-del objeto a medir (p. ej.
cha-sis), a la selección del método de evaluación
idóneo y, bajo petición, la adaptación de los
parámetros.
MEDICIÓN INDIVIDUAL A TRAVÉS DE EVALUACIÓN
A MEDIDA.
EVALUACIÓN FLEXIBLE
ALGORITMOS CLAROS CON LA MÁXIMA ADAPTACIÓN
Las instrucciones de medición flexibles, permiten por compatibilidad y trazabilidad
con el instrumento, resultados en línea y datos de CAD. Los parámetros
seleccio-nados del algoritmo de evaluación, se pueden adaptar a los requerimientos del
usuario y a la situación específica de medición en unos pocos segundos.
Holguras, enrases y radios se pueden calcular con un amplio rango de dife-rentes algoritmos de evaluación direc-tamente de los datos de medición.
Cualquier contorno de perfil se puede medir con la opción ANALYZER, independientemente de los algoritmos de evaluación preestablecidos. Las dimensiones geométricas deseadas, se pueden calcular desde los datos de medida de manera fácil, exportándolos como un informe.
MEDICIONES INDIVIDUALES
ANÁLISIS DE UN AMPLIO RANGO DE DIFERENTES
CON-TORNOS CON SOFTWARE OPCIONAL
Con la opción ANALYZER,
cual-quier tipo de perfiles (líneas de
di-seños, perfiles de columnas, etc.)
se pueden analizar según los
de-seos del usuario. Intuitivo y simple,
visualiza, mide cualquier perfil a
gusto del usuario, y compara los
perfiles de referencia o plantillas,
con los medidos.
Este software se puede incrementar y
puede crecer por módulos. Todos los
perfiles de datos que han sido grabados
con CALIPRI se pueden examinar
cómo-damente con el ANALYZER. En el
proce-so, los perfiles se pueden mover, rotar o
reflejar. Además, están disponibles otras
herramientas de medición como medidor
de longitud o medidor del ángulo. Son de
especial
ayuda
las
Plantillas
“Magnéticas”, que se posicionan
exacta-mente en un perfil, simpleexacta-mente
apretan-do un botón.
Cualquier referencia de perfil podría
abrir-se para comparar con otros datos de
per-fil. Si se activa el ANALYZER, además
del software CALIPRI, todos los perfiles
de medidas actuales se mostrarán en el
ANALYZER en tiempo real. Se pueden
crear informes para documentación
des-de todos los perfiles y mediciones des-de
da-tos.
DATOS TÉCNICOS
Exactitud: Exactitud: < +/- 80 um Repetibilidad:< +/- 35 um Resolución: 0,01 mm Rango: Aprox.: 50 x 50 mm Display:Ordenador: 10,1 pulgadas WUXGA Sensor: 2,3 pulgadas FSTN LCD
Dimensiones (Ancho x Alto x Fondo):
Sensor: 86 x 72 x 188 mm. Ordenador: 270 x 188 x 38 mm Maletín de medida: 445 x 125 x 345 mm Peso: Sensor: 530 g Ordenador: 1.300 g Batería Recargable: Ion-Litio
Tiempo de trabajo estimado 5 horas por batería
SISTEMA DE PEDIDO
En el caso de pedir nuestro sistema, el envío incluye: Sensor
Cable del sensor
Unidad de ordenador portátil (PC Tablet) Maletín
Sistema de calibración y auto-test Protección para el ordenador portátil Manual de usuario
Software de instalación del sistema si lo desea
Comunicación:
WLAN 802,11 a/b/g/n 10/100/1000 MBit Ethernet Bluetooth V4.0 + EDR 1
Sistema Operativo:
Microsoft® Windows 7 Ultimate
Formatos de salida:
DXF, XML, CSV, PDF
Condiciones Ambiente:
Temperatura – almacenaje: -20°C a +65°C Resistencia a impactos: 100G
Tipo de Protección: IP54
Láser:
Rojo, 660 mm, Clase 2M
Certificación:
CE
ROBOT INLINE
Mediciones completamente automatizadas me-diante un sistema robotizado.
Con las mediciones robotizadas, se elimina absolutamente la influencia del operario en la zona de toma de medidas. Es posible utilizarlo para mediciones en líneas de alta velocidad. El método CALIPRI simplifica la operación del robot, mediante la corrección automática de la basculación (inclinación) y los giros.
LOS SISTEMAS INLINE
Los modelos de CALIPRI para mediciones inline
sa-tisfacen la demanda de las mediciones en los
espa-cios más estrechos y el 100% de los tests en la
lí-nea de producción. Con los sistemas de velocidad
optimizada, planes de test y los números de chasis,
pueden ser seleccionados directamente por un PLC
y exportar automáticamente los datos medidos. La
grabación de perfiles se hace de acuerdo al método
CALIPRI “PRUEBA Y TEST”. Nuestro equipo de
asistencia técnica, estará encantado de ayudarle en
la integración de los sistemas CALIPRI inline, en su
cadena de producción.
OPERADOR INLINE
Sistema de medición inline intuitivo para los operarios.
Debido a la extrema sencillez del sensor, este robusto sistema requiere una mínima forma-ción a los usuarios. La instalaforma-ción en su cade-na de producción es rápida y fácil. Es posible instalar el equipo durante operaciones en con-tinuo. El sistema está disponible con cable recto estándar o en espiral, para un movimien-to óptimo.
PORTATIL OPERARIO INLINE ROBOT INLINE
PC Tablet PC de sobremesa PC de sobremesa
Sensor USB Sensor Ethernet Sensor Ethernet
Versión:
Correa de
sujeción Protección de ordenador Robot
Almacenaje de perfiles de acuerdo a
siste-ma CALIPRI
✓
✓
✓
Aplicación para trabajo estructural y
monta-je
✓
✓
✓
Días de curso 2 1 x
Selección automática de planes de test u
detección de número de chasis (por PLC)
✓
✓
Introducción manual del número de chasis
✓
Exportación en línea de datos medidos
✓
✓
Cable del sensor longitud máxima
✓
✓
Display y opción de entrada de datos en el
sensor
