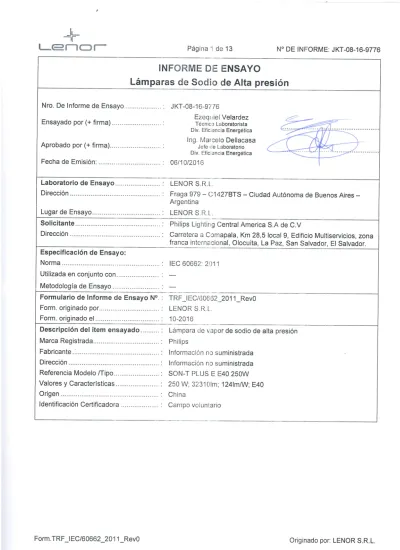

Reproducción de placa de identificación:

(1)

(2)

Página 2 de 13 Nº DE INFORME: JKT-08-16-9776 Reproducción de placa de identificación:

Resumen del ensayo:

Informe de ensayo según normas IEC60662: 2011 -Anexo I: Tabla de condiciones de ensayo;

-Anexo II: Listado de instrumentos; -Anexo III: Fotos;

(3)

Página 3 de 13 Nº DE INFORME: JKT-08-16-9776 Particularidades del ítem de ensayo:

Tipo de lámpara ... : Lámpara de vapor de sodio de alta presión Potencia nominal ... : 250W

Tipo de bulbo ... : Tubular – Clara Tipo de casquillo ... : E40

Resultado de la celda de ensayo:

- La celda de ensayo no aplica al objeto de ensayo ... : N/A - La celda de ensayo cumple con los requisitos... : P (Pasa) - La celda de ensayo no cumple con los requisitos ... : F (Falla) Ensayo:

Fecha de recepción del ítem de ensayo ... : 29/08/2016

Fecha (s) de realización del ensayo ... : 02/09/2016 al 06/10/2016 Observaciones Generales:

Este Informe de Ensayo no será válido como un Informe de Ensayo CB a menos que este adjuntado al Certificado de Ensayo CB emitido por un NCB en concordancia con IECEE 02.

Los resultados presentados en este Informe se basan únicamente en el objeto ensayado.

Este informe no debe ser reproducido, salvo en forma completa, con la aprobación escrita del Laboratorio de Ensayo Emisor.

“(Ver observaciones #)” se refiere a observaciones adjuntadas a éste informe. “(Ver tabla adjunta #)” se refiere a una tabla adjuntada con este informe. A través de éste informe, la coma es utilizada como un separador decimal

(4)

Página 4 de 13 Nº DE INFORME

:

JKT-08-16-9776 IEC 60662

Cláusula Requisitos – Ensayo Resultado - Comentarios Veredicto

IEC 60662: 2011 Edición 2.0

5 Marcado

Lámparas sin un dispositivo de arranque interno y

requieren un ignitor externo sobre la lámpara y el embalaje P

Lámparascon dispositivo de arranque interno N/A

6 Dimensiones

Las dimensiones de la lámpara debe cumplir los valores especificados en la hoja de datos de la lámpara relevante

(ver tabla 6.a) P

7 Casquillo

El casquillo de la lámpara debe cumplir con la IEC 60061-1

El casquillos cumple con los calibres

de la norma IEC60061-1 P

8 Requisitos de ensayo para arranque, calentamiento, características eléctricas y fotométricas

8.1 General

Para los ensayos de arranque, calentamiento y características eléctricas, las lámparas deben operar:

P

-posición horizontal ... : horizontal P -temperatura ambiente 25°C ± 5°C ... : 25,1°C P -50Hz o 60Hz ... : 60Hz P -5h apagada inmediatamente antes de realizar el

ensayo de arranque ... : >5h P 8.2 Ensayo de arranque de lámpara

8.2.1 Lámparas con ignitor externo P

Tensión de ensayo ... : 198V P Tiempo de arranque máximo permitido ... : 10s P Tiempo de arranque medido ... : 5s P

8.2.2 Lámparas con dispositivo arrancador interno N/A

8.3 Ensayo de calentamiento de lámpara

Tensión de ensayo ... : 198V P La tensión de lámpara alcanza los 50 V en 5 min.

como máximo ... : (ver tabla 8.a) P 8.4 Ensayo de envejecimiento

Temperatura ambiente ... : 28,7°C P Tensión ... : 219,98V P Tiempo total de envejecimiento ... : 100h (ver tabla 8.b) P

(5)

:

JKT-08-16-9776 IEC 60662

8.5 Características eléctricas

Tensión en los terminales de la lámpara ... : Medido: 92,9V P Potencia medida ... : 247,1W P Corriente medida ... : 3A P Factor de potenciamedida ... : 0,877 P 8.6 Ensayo de tensión de extinción

Tensión de extinción en lámpara, lograda en

forma artificial 120V P

Cambio de tensión de alimentación del 100% del

valor nominal al 90% en 0,5 segundos De 220V a 198V P

Tiempo mínimo de duración de la lámpara

encendida al cambiar la tensión de alimentación Mayor a 5 segundos, no se apaga P 8.7 Características fotométricas(requisitos bajo consideración)

Temperatura ambiente ... : 25,3 °C N/A Flujo luminoso nominal de lalámpara patrón ... : 1800 lm N/A Flujo luminoso de lalámpara patrón medido ... : 1800 lm N/A Flujo luminoso de la lámpara auxiliar medido con

la lámpara patrón ... : 801,4 lm N/A Flujo luminoso promedio del lote medido ... : 32414,0 lm N/A Flujo luminoso promedio de la lámpara auxiliar

sobre todo el lote ... : 800,4 lm N/A Flujo luminoso promedio del lote calculado ... : 32256,3lm N/A 8.8 Características de color (requisitos bajo consideración)

Temperatura de color (Tc) ... : 2345 K N/A Índice de reproducción de color (Ra) ... : 18,3 N/A 8.9 Mantenimiento de Flujo luminoso y vida (requisitos bajo consideración)

9 Información para el diseño de balastos e ignitores Estas verificaciones no constituyen requerimientos

de lámparas N/A

10 Información para el diseño de la luminaria

Estas verificaciones no constituyen requerimientos

de lámparas N/A

11 Contorno máximo de la lámpara

Estas verificaciones no constituyen requerimientos de lámparasy es solo Información para el diseño de la luminaria

N/A 12 Sistema de numeración de la hoja de datos de la lámpara

(6)

:

JKT-08-16-9776 IEC 60662

6.a TABLA: Dimensiones P

A (mm) C (mm) D (mm) L (mm) Desviación

Nominal Min. Max. Max. Max. °

50 153 163 48 260 3

68,4 161 46,23 251 <2

Nota: —

A longitud del arco;

C longitud del centro lumínico; D diámetro del bulbo;

Llongitud total;

8.a TABLA: Ensayo de arranque de lámpara y calentamiento de lámpara P Temperatura ambiente [°C] ... : 25,1 Humedad relativa [%] ... : 48,2 Tensión de ensayo [V] ... : 198 Frecuencia de ensayo [Hz] ... : 60

Lámpara Enciende antes de 10 segundos Alcanzo los 50V en [hh:mm:ss] Tensión alcanzada en 7 minutos [V] L1 SI 00:01:20 82,201V Nota: —

(7)

:

JKT-08-16-9776 IEC 60662

8.b TABLA: Envejecimiento de lámpara P

Fecha y hora Inicial ... : 08/09/2016 16:23 Fecha y hora Final ... : 12/09/2016 20:22

Máxima: Mínima: Media:

Temperatura ambiente [°C] ... : 31,12 25,95 28,7 Humedad relativa [%] ... : 34,8 23,5 25,7 Tensión de ensayo [V] ... : 221,98 219,03 219,98 Frecuencia de ensayo [Hz] ... : 60 60 60 Lámpara Funciona L1 SI Nota: —

8.c TABLA: Medición de características eléctricas y fotométricas P

Temperaturaamb iente [°C] 25,3 Humedad Relativa [%] 45,9 Temperatura de la esfera [°C] 25,5 Φvn (flujo de la lámpara patrón

nominal) [lm] 1800

Yn (flujo de la lámpara patrón

medido) [lm] 1800

Yhn (flujo de lámpara auxiliar

medido c/ patrón) [lm] 801,4

Yh (flujo de lámpara auxiliar

medido c/ lámpara a medir) [lm] 800,4 Lámpara Tensión en lámpara [V] Corriente [A] Potencia [W] Cos φ (medido) Y [lm] Φ (calculado) [lm] Temp. Color [K] Ra[%] Eficacia lumínica [lm/W] L1 92,9 3 247,1 0,877 32414,0 32256,3 2345 18,3 130,54

Nota: Tensión de ensayo: 220V, frecuencia de ensayo: 60Hz

8.d TABLA: Ensayo de tensión extinción de lámpara P

Temperatura ambiente [°C] ... : 25,4 Humedad relativa [%] ... : 39,2 Tensión de ensayo inicial[V] ... : 220V Frecuencia de ensayo [Hz] ... : 60

Tensión de ensayo final[V] ... : 198V — —

Lámpara Tensión de extinción en lámpara _[V] Se mantiene más de 5 segundos _encendida

L1 120 SI

(8)

:

JKT-08-16-9776

ANEXO I: TABLA DE CONDICIONES DE ENSAYO

Tabla o Cláusula INL INCERTI-DUMBRE TEMP. (°C) H.R. (%) FECHA INSTRUMENTOS Y DISPOSITIVOS COMENTARIOS 6.a — 0,015mm; 25,1 52,7 30/09/2016 LB 445 / LB081 Dimensiones 7 — — 25,1 52,7 30/09/2016 LB1193 / LB1194 / LB1195 / LB1196 Dimensiones Casquillos 8.a INL 85 :4%; V: 0,22V; A: 0,0029A; W: 0,13W; F: 0,019Hz; PF: 0,006; T: 0,2°C; HR: 3,4% 25,1 48,2 04/09/2016 LB1207 / LB1340 / LB888 / LB948 LBP058 SN°604042 Ensayo de arranque y calentamiento 8.b INL 80 INL 84 INL 88 V: 0,65V; F: 0,05Hz; T: 0,25°C; HR: 3,4% 28,7 25,7 08/09/2016 al 12/09/2016 LB1455 / LB924 / LB1234 Envejecimiento 8.c INL 80 INL 85 :4%; V: 0,22V; A: 0,0029A; W: 0,13W; F: 0,019Hz; PF: 0,006; T: 0,2°C; HR: 3,4% 25,3 45,9 21/09/2016 LB1340 / LB888 / LB948 / LBP076 Nº 7 Medición de características eléctricas y fotométricas 8.d INL 85 V: 0,22V; A: 0,0029A; W: 0,13W; F: 0,019Hz; PF: 0,006; T: 0,2°C; HR: 3,4% 25,4 39,2 22/09/2016 LB888 / LB1340 Ensayo de tensión extinción de lámpara

(9)

:

JKT-08-16-9776

ANEXO II: LISTADO DE INSTRUMENTOS Y DISPOSITIVOS

IDENT.

INTERNA DESCRIPCIÓN MARCA MODELO

ÚLTIMA CALIBRACIÓN

PRÓXIMA CALIBRACIÓN

LB081 Proyector de perfiles MWD PZO 02/2016 02/2019

LB445 Calibre pie de rey NSK Mecánico 09/2016 09/2017

LB888 Termohigrómetro testo 608-H1 01/2016 01/2018

LB924 Estabilizador de

tensión N°1 Varitrans-Bayer No posee 06/2012 10/2016

LB948 Termómetro digital Testo 720 09/2015 10/2016

LB1193 Calibre de prueba contra contactos accidentales E40 - - 01/2014 01/2018 LB1194 Calibre de Contacto Edison 40 - - 04/2016 04/2020

LB1195 Calibre no pasa para

Edison 40 - - 04/2016 04/2020

LB1196 Calibre pasa para

Edison 40 - - 01/2014 01/2018

LB1234 Convertidor de

frecuencia 60Hz Consultar S.H: SAD 9000 PWM 03/2013 10/2016 LB1340 Sistema de análisis

completo de lámparas Everfine YF1000 07/2016 07/2017

LB1455 Adquisidor HOBO HOBO H08-007-02 06/2016 06/2018

LBP076 Lámpara

Incandescente Patrón Orbitec

G6.35 24V

(10)

:

JKT-08-16-9776 ANEXO III: FOTOS

(11)

(12)

(13)

:

JKT-08-16-9776
