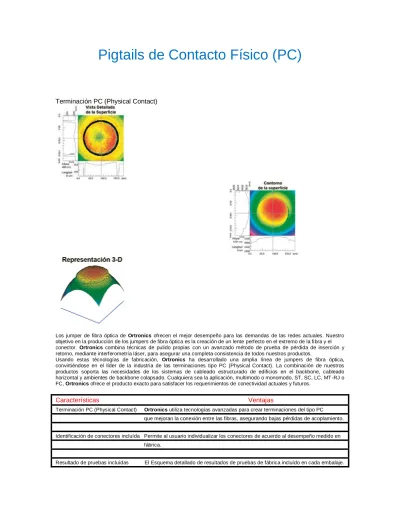

Pigtails de Contacto Físico (PC)
Terminación PC (Physical Contact)
Los jumper de fibra óptica de Ortronics ofrecen el mejor desempeño para las demandas de las redes actuales. Nuestro objetivo en la producción de los jumpers de fibra óptica es la creación de un lente perfecto en el extremo de la fibra y el conector. Ortronics combina técnicas de pulido propias con un avanzado método de prueba de pérdida de inserción y retorno, mediante interferometría láser, para asegurar una completa consistencia de todos nuestros productos.
Usando estas técnologías de fabricación, Ortronics ha desarrollado una amplia línea de jumpers de fibra óptica, convirtiéndose en el líder de la industria de las terminaciones tipo PC (Physical Contact). La combinación de nuestros productos soporta las necesidades de los sistemas de cableado estructurado de edificios en el backbone, cableado horizontal y ambientes de backbone colapsado. Cualquiera sea la aplicación, multimodo o monomodo, ST, SC, LC, MT-RJ o FC, Ortronics ofrece el producto exacto para satisfacer los requerimientos de conectividad actuales y futuros.
Características Ventajas
Terminación PC (Physical Contact) Ortronics utiliza tecnologías avanzadas para crear terminaciones del tipo PC que mejoran la conexión entre las fibras, asegurando bajas pérdidas de acoplamiento. Identificación de conectores incluída Permite al usuario individualizar los conectores de acuerdo al desempeño medido en fábrica.
Protectores contra polvo y contacto Los protectores contra polvo y contacto son fundamentales para minimizar los daños y contaminación de los extremos de los conectores durante su transporte,
manipulación e instalación.
Instrucciones de usuario incluídos Proporcionan una referencia rápida del producto para garantizar la seguridad y adecuada manipulación en terreno. Útil para asistir al instalador en la optimización de la transmisión en las redes de comunicaciones de alto desempeño.
Instrucciones de seguridad incluídas Proveen recomendaciones al instalador que mejoran el uso seguro y efectivo de los jumpers.
Instrucciones de limpieza incluídas Una guía simple y efectiva que ayuda en las tareas de limpieza en terreno y asegura conexiones de bajas pérdidas.
Exceden los requerimientos ANSI/TIA/EIA-568-B.3 Los jumper de fibra óptica Ortronics proveen un desempeño de pérdida de inserción que lidera el mercado.
Fibra Óptica Multimodo de 62.5/125 µm y 50/125 µm Mejorada
Pérdida de inserción máxima: 0,50dB Los jumper de fibra óptica Ortronics proveen un desempeño de pérdida de inserción que lidera el mercado, cumpliendo o excediendo los requerimientos de
ANSI/TIA/EIA-568-B.3.
Pérdida de inserción típica: 0,30dB Con valores típicos de pérdida de inserción bajo 0,30dB. Los jumpers de fibra óptica de Ortronics ayudan a conservar los presupuestos de atenuación de enlace, asegurando bajas pérdidas e independencia de la transmisión por parte de los datos. Pérdida de retorno máxima: ≤–20dB Los jumper de fibra óptica de Ortronics proveen un desempeño de pérdida de retorno que lidera el mercado, cumplimiento o excediendo los requerimientos de ANSI/TIA/EIA-568-B.3.
Jumpers OptiMo 10G cumplen o Los jumpers Ortronics OptiMo 10G utilizan fibra óptica de 50/125 µm de ancho de exceden los requerimientos de banda mejorado, asegurando soporte para aplicaciones 10 Gigabit (10GBASE-SR) ANSI/TIA/EIA-568- así como también aplicaciones previas.
Pigtails de Conector Individual (1)
Multimodo (62.5/125)
OR-626PA9FR-EZ001M
Referencia Descripción
OR-626PA9FR-EZ001M Pigtail 1 conector, ST-PC, 1 m OR-626PA9FR-EZ002M Pigtail 1 conector, ST-PC, 2 m OR-626PA9FR-FZ001M Pigtail 1 conector, SC-PC, 1 m OR-626PA9FR-FZ002M Pigtail 1 conector, SC-PC, 2 m OR-626PA9FR-GZ001M Pigtail 1 conector, LC-PC, 1 m OR-626PA9FR-GZ002M Pigtail 1 conector, LC-PC, 2 m OR-626PA9FR-HZ001M Pigtail 1 conector, FC-PC, 1 m OR-626PA9FR-HZ002M Pigtail 1 conector, FC-PC, 2 m
*Para pigtail de 6, 12 ó más conectores, consultarnos
Láser optimizado 50/125
OR-626PF9FR-EZ001M
Referencia Descripción
OR-626PF9FR-EZ001M Pigtail 1 conector, ST-PC, 1 m OR-626PF9FR-EZ002M Pigtail 1 conector, ST-PC, 2 m OR-626PF9FR-FZ001M Pigtail 1 conector, SC-PC, 1 m OR-626PF9FR-FZ002M Pigtail 1 conector, SC-PC, 2 m OR-626PF9FR-GZ001M Pigtail 1 conector, LC-PC, 1 m OR-626PF9FR-GZ002M Pigtail 1 conector, LC-PC, 2 m OR-626PF9FR-HZ001M Pigtail 1 conector, FC-PC, 1 m OR-626PF9FR-HZ002M Pigtail 1 conector, FC-PC, 2 m
Pigtails Contacto Ultra Físico (UPC)
Con la utilización de técnicas de fabricación propias, Ortronics ha logrado desarrollar una línea completa de jumpers de fibr a óptica con acabados UPC líderes en la industria. Estos productos se ofrecen en una gran variedad de conectores y se adaptan fácilmente a instalaciones en donde es vital la conservación del balance óptico.
La combinación de productos satisface las necesidades de los sistemas de cableado estructurado en entornos troncales y troncales colapsados. Ortronics ha seleccionado las fibras ópticas y conectores más precisos disponibles para garantizar un rendimiento sólido en las redes de alta velocidad.
Limpieza del Extremo de la Fibra
¿Es la limpieza realmente importante?
Es importante, pero frecuentemente es un elemento pasado por alto en las fibras ópticas.
(Fotografías del extremo de la férrula de un conector de fibra óptica multimodo aumentada 178 veces) Este es el aspecto de una huella dactilar sobre el extremo de una fibra
Los contaminantes dactilares y las partículas de polvo sobre el extremo de una fibra pueden reducir la transmisión de la luz
Este es el aspecto del mismo extremo tras su limpieza con un paño prehumedecido con alcohol isopropilo Las prácticas de limpieza apropiadas de los extremos de la férrula y de los acopladores del adaptador garantizan una transmisión óptima
Características Ventajas
Jumper de Contacto Ultra Físico (UPC) Ortronics utiliza procesos propios para crear terminaciones de extremos UPC que garanticen acoplamientos de baja pérdida y minimicen las pérdidas de retorno.
Identificación de conector incluida Permite al usuario asociar los conectores individuales a sus valores de IL y RL probados en fábrica.
Informe de prueba incluido con el producto Con cada Jumpers embalado se incluye los informes de prueba esquemáticos detallados.
Se utilizan cubiertas contra el polvo sin Las cubiertas contra el polvo sin contacto son cruciales para la minimización contacto de los daños y contaminación de la superficie durante la expedición, manejo e instalación.
Se incluye el manual del usuario Se suministra a los usuarios de este producto una cartilla de referencia rápida para asegurar un manejo seguro y limpio en campo. Esto es útil para asistir a los instaladores en la optimización de la transmisión en redes de redes de comunicación avanzadas.
Se incluye el manual de seguridad Proporciona consejos al instalador, alentando el uso seguro y eficaz de estos latiguillos de fibra óptica avanzados.
Se incluye el manual de limpieza Una guía simple y eficaz para apoyar los esfuerzos de limpieza en el campo y garantizar conexiones con baja pérdida.
Todos los Jumpers exceden los Los Jumpers de fibra Ortronics ofrecen valores de IL y RL líderes en la requerimientos TIA/EIA-568-B.3 industria que cumplen o superan las especificaciones de TIA/EIA568-B.3.
Pigtail de Un Conector
OR-626PC9FR-QZ002M
Referencia Descripción
OR-626PC9FR-QZ001M Pigtail 1 conector, ST-UPC, 1 metro OR-626PC9FR-QZ002M Pigtail 1 conector, ST-UPC, 2 metros OR-626PC9FR-RZ001M Pigtail 1 conector, SC-UPC, 1 metro OR-626PC9FR-RZ002M Pigtail 1 conector, SC-UPC, 2 metros OR-626PC9FR-SZ001M Pigtail 1 conector, LC-UPC, 1 metro OR-626PC9FR-SZ002M Pigtail 1 conector, LC-UPC, 2 metros OR-626PC9FR-TZ001M Pigtail 1 conector, FC-UPC, 1 metro OR-626PC9FR-TZ002M Pigtail 1 conector, FC-UPC, 2 metros
