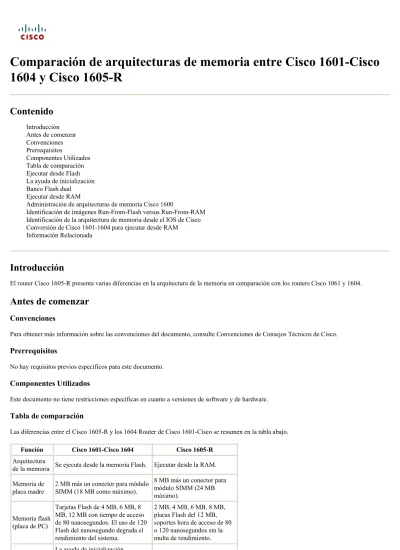

Comparación de arquitecturas de memoria entre Cisco 1601-Cisco 1604 y Cisco 1605-R

(1)

Comparación de arquitecturas de memoria entre Cisco 1601-Cisco

1604 y Cisco 1605-R

Contenido

Introducción Antes de comenzar Convenciones Prerrequisitos Componentes Utilizados Tabla de comparación Ejecutar desde Flash La ayuda de inicialización Banco Flash dual

Ejecutar desde RAM

Administración de arquitecturas de memoria Cisco 1600

Identificación de imágenes Run-From-Flash versus Run-From-RAM Identificación de la arquitectura de memoria desde el IOS de Cisco Conversión de Cisco 1601-1604 para ejecutar desde RAM Información Relacionada

Introducción

El router Cisco 1605-R presenta varias diferencias en la arquitectura de la memoria en comparación con los routers Cisco 1061 y 1604.

Antes de comenzar

Convenciones

Para obtener más información sobre las convenciones del documento, consulte Convenciones de Consejos Técnicos de Cisco.

Prerrequisitos

No hay requisitos previos específicos para este documento.

Componentes Utilizados

Este documento no tiene restricciones específicas en cuanto a versiones de software y de hardware.

Tabla de comparación

Las diferencias entre el Cisco 1605-R y los 1604 Router de Cisco 1601-Cisco se resumen en la tabla abajo.

Función Cisco 1601-Cisco 1604 Cisco 1605-R

Arquitectura

de la memoria Se ejecuta desde la memoria Flash. Ejecutar desde la RAM. Memoria de

placa madre 2 MB más un conector para móduloSIMM (18 MB como máximo).

8 MB más un conector para módulo SIMM (24 MB máximo). Memoria flash (placa de PC) Tarjetas Flash de 4 MB, 6 MB, 8 MB, 12 MB con tiempo de acceso de 80 nanosegundos. El uso de 120 Flash del nanosegundo degrada el rendimiento del sistema.

2 MB, 4 MB, 6 MB, 8 MB, placas Flash del 12 MB, soportes hora de acceso de 80 o 120 nanosegundos sin la multa de rendimiento. La ayuda de inicialización _{El ayudante de inicio}

(2)

ROM de inicio (RXBOOT) admite LAN, WAN a_{bordo y algunas Tarjetas de interfaz} de WAN (WIC).

(RXBOOT) admite sólo Ethernet 0.

El Routers de Cisco IOS® tiene dos arquitecturas de la memoria para las imágenes del Cisco IOS corrientes. El IOS puede ejecutarse

directamente donde se salva en la memoria flash, que se llama “funcionamiento del Flash.” El IOS también se puede copiar a la Random Access Memory (RAM) (memoria de acceso aleatorio) y ser ejecutado en RAM. Esto se llama “funcionamiento del RAM.”

Ejecutar desde Flash

Los routeres Cisco que utilizan una arquitectura de la “ejecución desde Flash” incluyen Cisco 1601-Cisco 1604 y las Cisco 2500 Series. Porque el router se está ejecutando de la memoria flash, usted no puede descargar una nueva versión del Cisco IOS a la memoria flash donde se salva la imagen del IOS corriente. En la arquitectura de la ejecución desde Flash, el IOS no puede ser comprimido.

Hay dos maneras de poner al día la imagen del Cisco IOS: utilice el boot helper en la ROM o utilice el banco Flash dual de la característica IOS.

La ayuda de inicialización

El boot helper (también designado el “XBOOT”) es un pequeño subconjunto de Cisco IOS que se utiliza para las imágenes del IOS del arranque de red y del cargamento. En las Cisco 1600 Series, el boot helper se quema en una ROM física en la placa madre. Es necesario que la ayuda de inicialización soporte los medios físicos (por ejemplo, Ethernet, Serial, o ISDN BRI) y el protocolo WAN (por ejemplo, Frame Relay, X.25, o PPP) en uso en puerto de router que desea utilizar para la descarga del IOS de Cisco. Si necesita dar soporte a una nueva interfaz física, a un protocolo nuevo de WAN o reparar un error en el asistente de inicio, debe actualizar éste último. En el Cisco 1600 usted debe substituir las ROM físicas en la placa madre.

La tabla abajo describe las interfaces soportadas por el boot helper.

Router Ethernet Serial CSU/DSUde 56K incorporado ISDN BRI a bordo WIC-1T WIC- 1B-S/T, WIC-1B-U WIC-1DSU-56K4 WIC-1B-S/T-LL Cisco 1601 sí sí sí sí No compatible con la ayuda de inicialización No compatible con la ayuda de inicialización 1602 de Cisco sí sí sí sí No compatible con la ayuda de inicialización No compatible con la ayuda de inicialización 1603 de Cisco sí sí sí No compatible con la ayuda de inicialización No compatible con la ayuda de inicialización 1604 de Cisco sí sí sí No compatible con la ayuda de inicialización No compatible con la ayuda de inicialización Cisco 1605-R Sólo Ethernet 0 No compatible con la ayuda de inicialización No compatible con la ayuda de inicialización

El Flash Load Helper es una característica deL Cisco IOS que ayuda a las imágenes del Cisco IOS del cargamento en una arquitectura de la ejecución desde Flash. Cuando se ejecute el comando copy tftp flash, Cisco IOS preguntará si desea sobrescribir la imagen de Cisco IOS desde la cual funciona IOS. Si es así, el Ayudante de carga Flash invoca al ayudante de inicio en ROM para descargar la nueva imagen de Cisco IOS. Al usar la ayuda de inicialización, el router deja de ejecutar la imagen del IOS de Cisco en Flash y transfiere el funcionamiento a la ayuda de inicialización durante la carga de la imagen. Esto significa que el router se encuentra desconectado y no enruta el tráfico de la red durante la descarga.

(3)

Banco Flash dual

El banco Flash doble funciona al dividir la memoria Flash en dos particiones. Cada división celebra una imagen del Cisco IOS; por lo tanto, el router debe tener bastante memoria flash para llevar a cabo dos imágenes del IOS. Se puede particionar la memoria Flash con el comando de configuración global partition flash 2.

Cuando Cisco IOS se está ejecutando desde una partición, puede descargar una imagen de Cisco IOS en otra partición. Esta descarga sucede mientras que el Cisco IOS es que ejecuta y de envío del tráfico de la red.

Ejecutar desde RAM

Los routers de Cisco tales como las series 1000, 3600, 4x00 y 7x00 se ejecutan desde la RAM. El Cisco 1605-R también se ejecuta desde la RAM. Si inicia cualquier router Cisco desde la red (las series 1601, 1604 y 2500 de Cisco inclusive) va a ejecutarse desde la RAM.

En el caso de una arquitectura que se ejecuta desde la memoria RAM, la imagen de Cisco IOS puede comprimirse y almacenarse en la memoria Flash. Esto reduce la cantidad de memoria Flash necesaria para almacenar el software. El router descomprimirá la imagen del IOS de Cisco y la copiará en la RAM para ejecutar el IOS de Cisco.

Las descargas de imágenes de Cisco IOS se realizan mientras en el router esta en línea. El router continúa remitiendo el tráfico de la red mientras que está ocurriendo la descarga. La descarga de imagen de Cisco IOS puede llevarse a cabo usando cualquier interfaz de red y protocolo que soporte la imagen que se ejecuta.

La tabla abajo muestra una comparación de Cisco 1601-1604 con las arquitecturas de la memoria del Cisco 1605-R.

Función Funcionamiento del Cisco_{1600 del Flash} Ejecución de Cisco 1600 desde_{la memoria RAM}

Rendimiento Hasta 4.000 paquetes por_{segundo Fast-Switched.}

Hasta 5,200 paquetes por segundo conmutado

rápidamente Es hasta 30% más rápido en el funcionamiento intensivo de la CPU. Descargas en

línea del IOS de Cisco

Solamente al usar el banco Flash dual.

Sí. La descarga también es más rápida porque la imagen del IOS de Cisco está comprimida. Actualizaciones

de ROM de inicio

Las actualizaciones del inicio de la ROM son necesarias para admitir las descargas del IOS de Cisco por las nuevas interfaces y protocolos de WAN (a menos que use un banco de Flash dual).

Actualizaciones infrecuentes ROM del inicio porque las descargas del Cisco IOS no utilizan el boot helper en la ROM.

Uso de la memoria flash

Necesita suficiente memoria Flash para mantener una imagen de Cisco IOS sin comprimir. La tarjeta Flash no puede extraerse mientras el router está en funcionamiento.

Requiere menos memoria Flash para mantener una imagen comprimida del IOS de Cisco. La tarjeta flash puede ser removida tras haberse reiniciado el router. Uso de la RAM

RAM se usa para retener la memoria del paquete, las tablas de ruteo y la memoria dinámica usada en Cisco IOS.

La memoria RAM debe también retener la imagen (no comprimida) del IOS de Cisco.

Recuperación de la imagen del Cisco IOS dañada o perdida en el Flash

Descargue la imagen del Cisco IOS sobre cualquier interfaz y el WAN Protocol soportados por el boot helper en la ROM.

Descargue la imagen de Cisco IOS a través de la consola con XMODEM/YMODEM. Inicie desde una imagen IOS de Cisco en otro banco Flash (banco Flash dual). Inserte la tarjeta PC Card Flash con una imagen Cisco IOS válida.

Descargue la imagen del IOS de Cisco en la interfaz Ethernet 0 en el asistente de inicio en la ROM. Descargue la imagen de Cisco IOS a través de la consola con XMODEM/YMODEM. Inicie desde una imagen IOS de Cisco en otro banco Flash (banco Flash dual). Inserte la tarjeta PC Card Flash con una imagen Cisco IOS válida.

(4)

La tabla siguiente muestra los requisitos de memoria para el Cisco IOS 11.2P. Conjunto de características de Cisco IOS Funcionamiento del Cisco 1600

del Flash del Flash Funcionamiento del Cisco 1600 del RAM de destello Funcionamiento del Cisco 1600

del Flash del RAM Cisco 1600 ejecutado del RAM del RAM Sólo IP 4 MB 2 MB 2 MB 8 MB IP Plus 6 MB 4 MB 4 MB 8 MB IP/IPX 4 MB 2 MB 2 MB 8 MB IP/IPX más 6 MB 4 MB 4 MB 10 MB IP/AT 4 MB 2 MB 2 MB 8 MB IP/AT más 6 MB 4 MB 4 MB 10 MB IP/IPX/AT 6 MB 4 MB 4 MB 8 MB IP/IPX/AT Plus 6 MB 4 MB 4 MB 10 MB IP/IPX/IBM 6 MB 4 MB 4 MB 10 MB IP/IPX IBM Plus 8 MB 4 MB 4 MB 12 MB

Identificación de imágenes Run-From-Flash versus Run-From-RAM

Los nombres del archivo de imagen del Cisco IOS de las Cisco 1600 Series utilizan el formato siguiente:

c1600-bnsy56-l-112-9.P

c1600 Platform Identifier c1600 = Cisco 1600 Series

bnsy56 Cisco IOS Feature Set b = Appletalk n = Novell IPX r2 = IBM features s = Plus features y = IP 40 = 40 bit encryption 56 = 56 bit encryption l Image type

l = relocatable, can run from Flash in any partition, or in RAM m = run from RAM

z = compressed 112-9.P Cisco IOS version

Identificación de la arquitectura de memoria desde el IOS de Cisco

El comando show version de Cisco IOS ha sido mejorado para informar sobre varios nuevos elementos para administrar la arquitectura de la memoria. El router mostrará cuánta RAM existe físicamente en la placa madre y éste funciona desde Flash o desde RAM. Éste es un ejemplo de un comando show version de un Cisco 1605-R:

Router#show version

Cisco Internetwork Operating System Software

Compiled Mon 11-Aug-97 14:10 by claux

Image text-base: 0x02005000, data-base: 0x02477BD0

ROM: System Bootstrap, Version 11.1(12)AA, EARLY DEPLOYMENT RELEASE SOFTWARE (f) ROM: 1600 Software (C1600-RBOOT-R), Version 11.1(12)AA, EARLY DEPLOYMENT RELEASE Router uptime is 12 minutes<

System restarted by power-on

System image file is "flash:c1600-bnsy-mz", booted via flash

cisco 1605 (68360) processor (revision C) with 7680K/512K bytes of memory. Processor board ID 06027889, with hardware revision 00000000

Bridging software.

X.25 software, Version 2.0, NET2, BFE and GOSIP compliant. 2 Ethernet/IEEE 802.3 interface(s)

System/IO memory with parity disabled

(5)

System running from RAM

8K bytes of non-volatile configuration memory.

4096K bytes of processor board PCMCIA flash (Read/Write) Configuration register is 0x2102

Conversión de Cisco 1601-1604 para ejecutar desde RAM

Los routers Cisco 1601-1604 se pueden convertir para su funcionamiento con memoria RAM mediante el agregado de suficiente memoria RAM al router y la carga de una imagen run-from-RAM para la unidad 1605-R (con "mz" en el nombre del archivo de imagen). No se requiere actualización de ROM de reinicio.

No puede convertir el 1605-R de Cisco a una arquitectura ejecutable desde Flash. Si carga una imagen reubicable en Cisco 1605-R, la imagen se copiará en RAM para que Cisco IOS pueda ejecutarse.

Información Relacionada

Notas Técnicas de Troubleshooting
