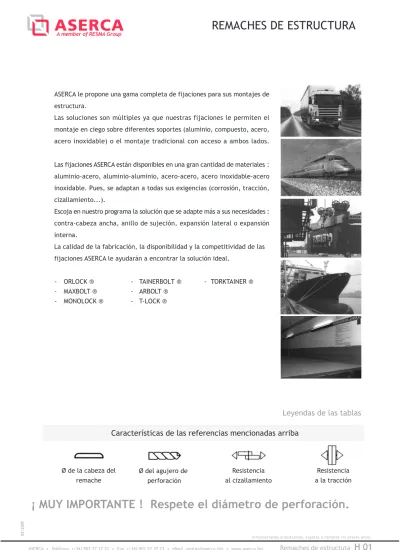

REMACHES DE ESTRUCTURA

ASERCA le propone una gama completa de fijaciones para sus montajes de estructura.

Las soluciones son múltiples ya que nuestras fijaciones le permiten el montaje en ciego sobre diferentes soportes (aluminio, compuesto, acero, acero inoxidable) o el montaje tradicional con acceso a ambos lados.

Las fijaciones ASERCA están disponibles en una gran cantidad de materiales : aluminio-acero, aluminio-aluminio, acero-acero, acero inoxidable-acero inoxidable. Pues, se adaptan a todas sus exigencias (corrosión, tracción, cizallamiento...).

Escoja en nuestro programa la solución que se adapte más a sus necesidades : contra-cabeza ancha, anillo de sujeción, expansión lateral o expansión interna.

La calidad de la fabricación, la disponibilidad y la competitividad de las fijaciones ASERCA le ayudarán a encontrar la solución ideal.

- ORLOCK ® - TAINERBOLT ® - TORKTAINER ®

- MAXBOLT ® - ARBOLT ®

- MONOLOCK ® - T-LOCK ®

Leyendas de las tablas

Ø de la cabeza del remache Resistencia a la tracción Resistencia al cizallamiento Ø del agujero de perforación

Características de las referencias mencionadas arriba

¡ MUY IMPORTANTE ! Respete el diámetro de perforación.

REMACHES DE ESTRUCTURA

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Remaches de estructuta

H 01

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

LD - Orlock ® Acero / Acero cabeza plana Diámetro Longitud Referencia Apriete

9,0 H 100100 1,50 3,50 11,5 H 100101 3,50 6,00 4,8 14,0 H 100102 6,00 8,50 16,5 H 100103 Consúltenos 19,0 H 100104 Consúltenos 9,8 mm 5,0 mm 5.984 N 3.532 N 9,0 H 100110 1,50 3,50 10,5 H 100111 2,80 4,80 12,5 H 100112 4,80 6,80 14,5 H 100113 6,80 8,80 16,5 H 100114 8,80 10,80 6,4 18,5 H 100115 10,80 12,80 20,5 H 100116 12,80 14,80 22,5 H 100117 14,80 16,80 24,5 H 100118 Consúltenos 26,5 H 100119 Consúltenos 28,5 H 100120 Consúltenos 30,5 H 100121 Consúltenos 13,0 mm 6,7 mm 10.202 N 6.470 N 10,5 H 100130 2,00 4,50 12,5 H 100131 3,00 6,50 14,5 H 100132 5,00 8,20 6,5 16,5 H 100133 7,00 10,50 18,5 H 100134 9,00 12,50 20,5 H 100135 11,00 14,50 22,5 H 100136 Consúltenos 13,0 mm 6,8 mm 15.000 N 8.100 N

LK - Orlock ® Acero / Acero cabeza fresada

11,5 H 100140 3,80 5,80 12,5 H 100141 4,80 6,80 13,5 H 100142 5,80 7,80 6,4 15,5 H 100143 7,80 9,80 17,5 H 100144 9,80 11,80 19,5 H 100145 11,80 13,80 21,5 H 100146 13,80 15,80 23,5 H 100147 Consúltenos 13,0 mm 6,7 mm 9.320 N 5.396 N

LNP - Orlock ® Inox / Inox cabeza plana

10,5 H 100150 1,80 4,80 12,5 H 100151 3,80 6,80 6,4 14,5 H 100152 4,80 8,80 18,5 H 100153 8,80 12,80 12,5 H 100154 Consúltenos 13,0 mm 6,6 mm 13.636 N 7.848 N

Designación

El remache Orlock ® es una fijación ciega con doble cierre (parte superior y inferior), se deforma formando así una contra-cabeza ancha detrás de las piezas que se tienen que montar sin dañarlas. Está diseñado para asegurar una unión permanente, estanca al polvo y al agua, de las piezas sometidas a grandes esfuerzos mecánicos.

Características

Diámetros : 4,8 – 6,4 – 6,5 – 7,8 mm

Materias : aluminio, acero, acero

inoxidable

Área de apriete : de 1,5 a 17,8 mm

Ventajas :

- Apriete constante

- Excelente resistencia a las vibraciones

- Unión de placas finas - Fijación múltiples soportes

(aluminio, plástico, compuesto, acero, acero inoxidable)

- Instalación ciega fácil

Aplicaciones :

- Carrocería - Ventilación

- Montaje de chapas finas - Automóvil

ORLOCK ®

Informaciones orientativas. Sujetas a cambios sin previo aviso.

H 02

Orlock ® ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

4,8 6,5 6,5 4,8 6,5 4,8 6,5

MSD - Monolock ® Acero / Acero cabeza plana Diámetro Longitud Ref. Apriete

10,5 H 100200 1,60 6,80 14,5 H 100201 1,60 11,00 9,8 mm 4,9 mm 6.400 N 5.100 N 14,6 H 100202 2,00 9,50 20,6 H 100203 2,00 15,90 13,3 mm 6,6 mm 11.800 N 10.500 N

MSK - Monolock ® Acero / Acero cabeza frescada

16,8 H 100210 4,00 12,00 13,3 mm 6,6 mm 11.800 N 10.500 N

MHD - Monolock ® Aluminio / Aluminio cabeza plana

10,5 H 100220 1,50 7,00 14,5 H 100221 1,50 7,00 9,8 mm 4,9 mm 3.000 N 2.200 N 14,6 H 100222 2,00 9,50 20,6 H 100223 2,00 16,00 13,1 mm 6,6 mm 6.000 N 4.200 N

LNP - Orlock ® Inox y cabeza plana

10,5 H 100230 1,50 7,00 14,5 H 100231 1,50 7,00 9,8 mm 4,9 mm 6.400 N 5.100 N 14,6 H 100232 2,00 9,50 20,6 H 100233 8,90 15,90 13,1 mm 6,6 mm 11.800 N 10.450 N

Designación

El remache Monolock ® es un remache de estructura multiapriete. Su expansión radial ofrece una gran resistencia a las vibraciones y al cizallamiento. Para asegurar su estanqueidad, necesita una punta extraíble específica.

Características

Diámetros : 4,8 – 6,4 mm

Materias : aluminio, acero, acero

inoxidable

Área de apriete : de 1,6 a 19 mm

Ventajas :

- Fácil de utilizar

- Estanqueidad en el montaje - Muy resistente al cizallamiento - Fijación en múltiples soportes

(aluminio, plástico, compuesto, acero, acero inoxidable)

- Instalación ciega fácil

Aplicaciones : - Vehículos utilitarios - Unión de chapas - Armarios eléctricos - Materiales agrícolas - Vehículos militares - Equipamientos ferroviarios - Ventilación

MONOLOCK ®

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Monolock ®

H 03

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

Arbolt ® Acero / Acero cabeza plana Diámetro Longitud Referencia Apriete

36,5 H 100300 1,60 4,80 38,1 H 100301 2,00 6,40 39,6 H 100302 4,80 8,00 4,8 41,3 H 100303 6,40 9,50 42,8 H 100304 8,00 11,10 46,0 H 100305 11,10 14,30 49,2 H 100306 14,30 17,50 45,5 H 100307 20,60 23,80 10,0 mm 5,2 mm 7600 N 7300 N 41,3 H 100310 1,60 4,80 42,9 H 100311 3,20 6,40 44,5 H 100312 4,80 8,00 46,0 H 100313 6,40 9,50 47,6 H 100314 8,00 11,10 6,4 50,8 H 100315 11,10 14,30 54,0 H 100316 14,30 17,50 57,2 H 100317 17,50 20,60 60,3 H 100318 20,60 23,80 63,5 H 100319 23,80 27,00 66,6 H 100320 27,00 30,15 73,9 H 100321 28,50 37,90 13,2 mm 6,7 mm 13400 N 13300 N 46,0 H 100340 1,00 3,20 47,6 H 100341 3,20 9,50 49,2 H 100342 4,80 11,10 8,0 50,8 H 100343 6,40 12,70 54,0 H 100344 9,50 15,90 57,2 H 100345 12,70 19,00 60,4 H 100346 15,90 22,20 63,5 H 100347 19,00 25,40 16,7 mm 8,3 mm 22000 N 20100 N 50,8 H 100350 1,00 3,20 54,0 H 100351 3,20 9,50 55,5 H 100352 4,80 11,10 57,2 H 100353 6,40 12,70 9,6 60,3 H 100354 9,50 15,90 63,5 H 100355 12,70 19,00 66,6 H 100356 15,90 22,20 73,9 H 100357 19,00 25,40 75,4 H 100358 22,00 28,50 76,2 H 100359 25,40 31,75 19,9 mm 10,0 mm 34.000 N 32.000 N

Anillo acero estándar

4,8 - H 100360

-6,4 - H 100361

-8,0 - H 100362

-10,0 - H 100363

-ARA Aluminio cabeza plana / Mandril aluminio

6,4 - H 100370

-6,4 - H 100371

-19,9 mm 10,0 mm 34.000 N 32.000 N

Anillo aluminio estándar

6,4 - H 100372

-6,4 - H 100373

-Designación

La fijación Arbolt ® está compuesta por una clavija y un anillo. La herramienta fija el anillo en la parte dentada del mandril. Su gran resistencia mecánica hace que esta fijación sea la más segura en cuanto a estructura.

Características

Diámetros : 4,8 – 6,4 – 8,0 – 10,0 –

12,0 mm

Materias : aluminio, acero, acero

inoxidable

Área de apriete : 1,6 a 54 mm

Ventajas :

- Gran resistencia al aflojamiento - Estanqueidad

- Gran resistencia a las vibraciones y al desgarro

Aplicaciones :

- Construcción metálica, unión de chapas - Carrocería - Equipamientos ferroviarios, furgones - Fabricación de remolques - Ventilación - Automóvil - Barreras - Otros

ARBOLT ®

Informaciones orientativas. Sujetas a cambios sin previo aviso.

H 04

Arbolt ® ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

4,8

6,4

4,8

6,4

Maxbolt ® Acero / Acero cabeza plana Diámetro Longitud Ref. Apriete

48,5 H 100400 1,60 17,00 64,1 H 100401 15,80 31,80 10,0 mm 5,2 mm 7.600 N 7.300 N 53,2 H 100402 1,60 17,00 69,1 H 100403 15,80 31,80 13,2 mm 6,7 mm 13.400 N 13.300 N

Anillo ancho acero

4,8 - H 100404

-6,4 - H 100405

-Maxbolt ® Aluminio / Aluminio cabeza plana

48,3 H 100410 1,60 17,00 64,1 H 100411 15,80 31,80 10,0 mm 5,2 mm 4.500 N 4.400 N 53,2 H 100412 1,60 17,00 69,1 H 100413 15,80 31,80 103,2 mm 6,7 mm 8.300 N 7.900 N

Anillo ancho aluminio

4,8 - H 100414

-6,4 - H 100415

-Designación

El Maxbolt ® es un mandril con anillo multiapriete. El mandril de la clavija se secciona en el punto de contacto con la herramienta. Su ancho anillo está adaptado sobre todo al recambio.

Características

Diámetros : 4,8 – 6,4 mm

Materias : aluminio, acero

Área de apriete : de 1,5 a 51 mm

Ventajas :

- Fijación en diferentes niveles de espesor - Mandril inmóvil Aplicaciones : - Carrocería - Unión de chapas - Equipamiento ferroviario - Materiales agrícolas

MAXBOLT ®

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Maxbolt ®

H 05

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

Tainerbolt ® Acero / Acero cabeza plana Diámetro Longitud Ref. Apriete

Mandril acero - Cabeza extra ancha

59,0 H 100500 Consúltenos 59,0 H 100501 Consúltenos 60,0 H 100502 17,50 20,60 62,0 H 100503 19,10 22,20 10,0 64,0 H 100504 20,65 23,75 65,0 H 100505 20,20 25,35 67,0 H 100506 23,85 26,90 68,5 H 100507 25,42 28,50 76,5 H 100508 26,95 30,10 79,0 H 100509 Consúltenos 79,0 H 100510 Consúltenos 103,2 mm 6,7 mm 8300 N 7900 N

Anillo acero estándar

25,4 H 100511

-31,5 H 100512

-10,0

Designación

Tainerbolt ® es una fijación de dos piezas para unir contrachapado o Polyfond en la estructura metálica de los contenedores o de las cajas de los camiones.

Características

Diámetro : 10 mm Materia : acero Área de apriete : de 14,3 a 49,2 mm Ventajas :

- El aspecto de cabeza a perfil bajo permite un buen acabado. - El Tainerbolt

®

tiene una junta

de impermeabilización contra la humedad.

- Tiene una extensa gama de apriete para todos los espesores de paneles estratificados.

- Fácil de instalar, inviolable y sin mantenimiento preciso, se monta sin estropear la cara del panel.

Aplicaciones :

- Contenedores - Carrocería

- Aislamiento interior

TAINERBOLT ®

Informaciones orientativas. Sujetas a cambios sin previo aviso.

H 06

Tainerbolt ® ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

10,30 mm 1.400 N 20.000 N

Color Ref. Diámetro (mm)

Blanco 0B 10,00 Negro 1B 10,00 Azul 2B 10,00 Amarillo 3B 10,00 Rojo 4B 10,00 10,30 mm 1.400 N 20.000 N

Torktainer ® Acero / Acero cabeza extra ancha

Ref. Ref. Apriete A B C D E F G H clavija anillo (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) H 100700 H 100751 15,50 17,40 23,10 5,08 16,00 5,50 9,85 3,94 9,50 25,40 H 100752 18,50 20,50 23,10 5,08 16,00 5,50 9,85 3,94 12,70 25,40 H 100701 H 100751 17,90 19,70 23,10 5,08 19,05 5,50 9,85 3,94 9,52 25,40 H 100752 20,00 23,50 23,10 5,08 19,05 5,50 9,85 3,94 12,70 25,40 H 100702 H 100751 21,30 23,10 23,10 5,08 22,20 5,50 9,85 3,94 9,52 25,40 H 100752 20,60 25,60 23,10 5,08 22,20 5,50 9,85 3,94 12,70 25,40 H 100753 23,20 27,20 23,10 5,08 22,20 5,50 9,85 3,94 15,87 25,40 H 100703 H 100751 24,50 25,90 25,90 5,08 25,40 5,50 9,85 3,94 9,52 25,40 H 100752 24,50 28,70 25,90 5,08 25,40 5,50 9,85 3,94 12,70 25,40 H 100753 25,80 30,40 25,90 5,08 25,40 5,50 9,85 3,94 15,87 25,40 H 100704 H 100751 31,20 32,60 31,20 5,08 31,75 5,50 9,85 3,94 9,52 25,40 H 100752 31,20 34,20 31,20 5,08 31,75 5,50 9,85 3,94 12,70 25,40 H 100753 31,20 36,50 31,20 5,08 31,75 5,50 9,85 3,94 15,87 25,40 H 100754 35,80 42,50 31,20 5,08 31,75 5,50 9,85 3,94 25,80 25,40 Ø 10,00 mm N1 Ø 10,00 mm N2 Ø 10,00 mm N3 Ø 10,00 mm N4

Clavija :

cabeza extra ancha

Anillo :

cabeza extra ancha

Designación

Torktainer

®

es una fijación compuesta de 2 piezas para unir contrachapado o Plypano en la estructura metálica de los contenedores o de las cajas de camiones. El Torktainer

®

no necesita ninguna herramienta especial para la colocación; sólo se necesita una llave Torx T 35.

Técnica de colocación :

H 100799

Llave acodada Torx T55 para el montaje de la fijación

C A B D G F E H

TORKTAINER ®

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Torktainer ®

H 07

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

3,2 4,0 4,8 6,4 3,2 4,0 4,0 4,8 6,4 MFX 1032 Estándar Aluminio / Acero cabeza plana extra ancha Diámetro Longitud Ref. Apriete

6,0 H 050200 5,00 3,50 8,0 H 050201 3,50 5,50 10,0 H 050202 5,50 7,00 12,0 H 050203 7,00 9,00 16,0 H 050204 Consúltenos 9,5 mm 3,3 mm 950 N 1.350 N 8,0 H 050205 1,00 4,00 10,0 H 050206 4,00 6,00 12,0 H 050207 6,00 8,00 14,0 H 050208 8,00 10,00 16,0 H 050209 10,00 12,00 18,0 H 050210 12,00 14,00 20,0 H 050211 14,00 16,00 25,0 H 050212 Consúltenos 30,0 H 050213 Consúltenos 12,0 mm 4,1 mm 1.450 N 2.500 N

MFX 1041 Estándar Alu / Acero cabeza plana

6,0 H 050250 1,00 2,00 8,0 H 050251 2,00 4,00 10,0 H 050252 4,00 6,00 12,0 H 050253 6,00 8,00 14,0 H 050254 8,00 10,00 16,0 H 050255 10,00 12,00 18,0 H 050256 12,00 14,00 20,0 H 050257 14,00 16,00 8,0 mm 4,1 mm 1.800 N 2.400 N 8,0 H 050260 1,50 3,50 10,0 H 050261 3,50 5,50 12,0 H 050262 5,50 7,50 14,0 H 050263 7,50 9,50 16,0 H 050264 9,50 11,50 18,0 H 050265 11,50 13,50 20,0 H 050266 13,50 15,50 25,0 H 050267 17,50 20,50 30,0 H 050268 20,50 25,50 9,6 mm 4,9 mm 2.800 N 4.100 N 12,0 H 050270 2,00 6,00 15,0 H 050271 6,00 9,00 18,0 H 050272 9,00 12,00 20,0 H 050273 22,0 H 050274 Consúltenos 25,0 H 050275 30,0 H 050276 12,8 mm 6,5 mm 5.000 N 6.100 N

MFX 1031 Estándar Aluminio / Acero cabeza plana Diámetro Longitud Ref. Apriete

6,0 H 050100 1,50 3,50 8,0 H 050101 3,50 5,50 10,0 H 050102 5,50 7,00 12,0 H 050103 7,00 9,00 14,0 H 050104 9,00 11,00 16,0 H 050105 11,00 13,00 18,0 H 050106 13,00 15,00 20,0 H 050107 15,00 17,00 25,0 H 050108 Consúltenos 6,4 mm 3,3 mm 950 N 1.350 N 6,0 H 050110 1,00 2,00 7,0 H 050111 Consúltenos 8,0 H 050112 2,00 4,00 10,0 H 050113 4,00 6,00 12,0 H 050114 6,00 8,00 14,0 H 050115 8,00 10,00 16,0 H 050116 10,00 12,00 18,0 H 050117 12,00 14,00 20,0 H 050118 14,00 16,00 22,0 H 050119 16,00 18,00 25,0 H 050120 18,00 21,00 30,0 H 050121 21,00 26,00 35,0 H 050122 26,00 31,00 6,4 mm 3,3 mm 950 N 1.350 N 6,0 H 050130 0,50 1,50 8,0 H 050131 1,50 3,50 10,0 H 050132 3,50 5,50 12,0 H 050133 5,50 7,50 14,0 H 050134 7,50 9,50 16,0 H 050135 9,50 11,50 18,0 H 050136 11,50 13,50 20,0 H 050137 13,50 15,50 22,0 H 050138 15,50 17,50 25,0 H 050139 17,50 20,50 30,0 H 050140 20,50 25,50 35,0 H 050141 25,50 30,50 40,0 H 050142 45,0 H 050143 50,0 H 050144 Consúltenos 60,0 H 050145 70,0 H 050146 80,0 H 050147 9,6 mm 4,9 mm 2.250 N 3.550 N 10,0 H 050150 2,00 4,00 12,0 H 050151 4,00 6,00 15,0 H 050152 6,00 9,00 18,0 H 050153 9,00 12,00 22,0 H 050154 25,0 H 050155 30,0 H 050156 Consúltenos 35,0 H 050157 40,0 H 050158 12,8 mm 6,5 mm 3.200 N 4.150 N

El remache ciego estándar es un remache compuesto por un cuerpo de remache y por un mandril de tracción de tipo clásico. El punto de rotura en el mandril de tracción está directamente bajo la cabeza, lo que da, al instalarlo, un cuerpo de remache vacío.

REMACHES ESTÁNDARES

Informaciones orientativas. Sujetas a cambios sin previo aviso.

H 08

Remaches estándares ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

MFX 1001 Multiapriete Aluminio / Acero cabeza plana Diámetro Longitud Ref. Apriete

6,8 H 050300 Consúltenos 8,0 H 050301 0,80 4,80 9,5 H 050302 1,20 6,40 11,1 H 050303 4,00 7,90 6,4 mm 3,3 mm 735 N 1030 N 6,8 H 050305 0,50 3,20 9,5 H 050306 1,20 6,40 12,7 H 050307 4,00 9,50 16,9 H 050308 6,40 12,70 7,9 mm 4,1 mm 1150 N 1600 N 10,3 H 050310 1,60 6,40 15,1 H 050311 4,80 11,10 16,9 H 050312 6,40 12,20 16,9 H 050313 12,70 19,80 9,6 mm 4,9 mm 1500 N 2350 N 3,2 4,0 4,8 4,0 4,8

Multi Grip

Expandido

El cuerpo del remache expandido se abre en 4 partes cuando se engasta y forma un pétalo; con ello se eyecta la cabeza del mandril.

El remache ciego multiapriete puede utilizarse cada vez que el remache tradicional / estándar no sea el conveniente por culpa de una perforación imprecisa o de forma irregular. Tiene la ventaja de tener una amplia area de apriete.

REMACHES ESTÁNDARES

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Remaches estándares

H 09

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

MFX 1301 Expandido Aluminio / Acero cabeza plana Diámetro Longitud Ref. Apriete

8,0 H 050350 Consúltenos 10,0 H 050351 2,00 4,00 12,0 H 050352 3,00 6,00 14,0 H 050353 4,00 8,00 16,0 H 050354 6,00 10,00 18,0 H 050355 8,00 12,00 20,0 H 050356 10,00 14,00 25,0 H 050357 14,00 19,00 8,0 mm 4,2 mm 1.300 N 1.800 N 10,0 H 050360 0,50 3,50 12,0 H 050361 2,00 5,00 14,0 H 050362 3,00 7,00 16,0 H 050363 5,00 9,00 18,0 H 050364 7,00 11,00 20,0 H 050365 9,00 13,00 25,0 H 050366 12,00 18,00 30,0 H 050367 16,00 23,00 35,0 H 050368 21,00 28,00 40,0 H 050369 26,00 33,00 9,5 mm 5,0 mm 2.200 N 2.400 N 02/2009

3,2

4,0

MFX 1021 Estándar Aluminio / Aluminio cabeza plana Diámetro Longitud Referencia Apriete

6,0 H 050450 1,50 3,50 8,0 H 050451 3,50 5,50 10,0 H 050452 5,50 7,00 3,2 12,0 H 050453 7,00 9,00 14,0 H 050454 9,00 11,00 16,0 H 050455 11,00 13,00 20,0 H 050456 Consúltenos 6,4 mm 3,3 mm 600 N 800 N 6,0 H 050460 1,00 2,00 8,0 H 050461 2,00 4,00 10,0 H 050462 4,00 6,00 12,0 H 050463 6,00 8,00 14,0 H 050464 8,00 10,00 16,0 H 050465 10,00 12,00 18,0 H 050466 12,00 14,00 20,0 H 050467 14,00 16,00 8,0 mm 4,1 mm 1.000 N 1.200 N 8,0 H 050470 1,50 3,50 10,0 H 050471 3,50 5,50 12,0 H 050472 5,50 7,50 14,0 H 050473 7,50 9,50 4,8 16,0 H 050474 9,50 11,50 18,0 H 050475 11,50 13,50 20,0 H 050476 13,50 15,50 25,0 H 050477 15,50 20,50 30,0 H 050478 20,50 25,50 6,4 mm 3,3 mm 1.070 N 1.245 N La fabricación del remache impermeable en cuerpo cerrado convierte el remache en impermeable al aire y al agua. Esta protección evita la corrosión del mandril que se queda en el cuerpo después de la instalación del remache.

MFX 1201 Aluminio impermeable / Acero cabeza plana

Diámetro Longitud Ref. Apriete

6,5 H 050400 0,50 2,00 8,0 H 050401 2,00 3,50 9,5 H 050402 3,50 5,00 12,7 H 050403 5,00 8,00 6,4 mm 3,3 mm 1.070 N 1.245 N 8,0 H 050405 0,50 3,50 9,5 H 050406 3,50 5,00 4,0 11,0 H 050407 5,00 6,50 12,7 H 050408 6,50 8,00 15,0 H 050409 8,00 11,00 8,0 mm 4,1 mm 1.710 N 2.240 N 8,0 H 050410 1,00 3,50 9,5 H 050411 3,50 5,00 11,0 H 050412 5,00 6,50 12,5 H 050413 6,50 8,00 4,8 14,0 H 050414 8,00 9,50 16,0 H 050415 9,50 11,00 18,0 H 050416 11,00 13,00 21,0 H 050417 13,00 16,00 25,0 H 050418 16,00 19,50 9,5 mm 4,9 mm 2.230 N 3.070 N

REMACHES ESTÁNDARES

Informaciones orientativas. Sujetas a cambios sin previo aviso.

H 10

Remaches estándares ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

T-Lock ® Aluminio / Acero cabeza plana Diámetro Longitud Ref. Apriete

12,0 H 100600 1,50 3,20 15,0 H 100601 6,30 8,00 4,8 18,0 H 100602 8,00 9,50 21,0 H 100603 9,50 11,10 25,0 H 100604 13,20 16,00 13,1 mm 6,6 mm 11800 N 10500 N MFX 1051 Estándar Inox A2 / Inox A2 AISI 304 cabeza plana Diámetro Longitud Ref. Apriete

6,0 H 050500 1,50 3,50 8,0 H 050501 3,50 5,50 3,2 10,0 H 050502 5,50 7,00 12,0 H 050503 7,00 9,00 16,0 H 050504 9,00 13,00 6,4 mm 3,3 mm 1900 N 2400 N 6,0 H 050510 1,00 2,00 8,0 H 050511 2,00 4,00 10,0 H 050512 4,00 6,00 4,0 12,0 H 050513 6,00 8,00 16,0 H 050514 8,00 12,00 18,0 H 050515 12,00 14,00 20,0 H 050516 14,00 16,00 8 mm 4,1 mm 3000 N 3600 N 8,0 H 050520 1,50 3,00 10,0 H 050521 3,50 5,50 12,0 H 050522 5,50 7,50 14,0 H 050523 7,50 9,50 16,0 H 050524 9,50 11,50 18,0 H 050525 11,50 13,50 20,0 H 050526 13,50 15,50 25,0 H 050527 15,50 20,50 9,6 mm 4,9 mm 4200 N 5300 N 4,8

T-Lock ®

Características

Diámetro : 6,4 mm

Materias : aluminio, mandril de acero

Area de apriete : de 0,8 a 16 mm

Aplicaciones :

- Carrocería isotérmica - Unión de chapas finas - Automóvil

- Deportes acuáticos

Ventajas :

- Encastrado en ciego sobre cualquier soporte

- Excelente resistencia al cizallamiento y a las vibraciones

- Instalación fácil, no necesita ninguna herramienta especial.

Designación

El remache T-Lock ® es un remache ciego que se abre en tres partes cuando se encastra. Permite fijar perfiles en materiales compuestos. La cabeza del mandril se mantiene en el interior del remache y hace aumentar su gran resistencia al cizallamiento.

REMACHES ESTÁNDARES / T-LOCK ®

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Remaches / T-Lock ®

H 11

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

Equipamientos

Remachadora óleo-neumática

Para remaches ciegos Ø 6 – 6,4 – 7,8 mm y remaches de estructura Ø 6,4 mm (Monolock ®, Orlock ®)

Para tuercas de estructura no ciegas Arbolt ® Ø 4,8 mm Para tuercas de estructura no ciegas Arbolt ® Ø 6,4 mm y Tainerbolt ®

Para tuercas de estructura no ciegas Maxbolt ® Ø 4,8 mm Para tuercas de estructura no ciegas Maxbolt ® Ø 6,4 mm

H 030100 H 030110 H 030111 H 030112 H 030113 H 030114 Referencia 270 Ø 60 Ø 26 280 310 1/4 Gas Máx 7 bar Ø 210

Características

- Presión nominal : 6 bar - Presión min - máx : 5 - 7 bar - Consumo de aire a 6 bar : 5,5 l - Carrera : 21 mm

- Potencia máxima : 6 bar / 2050 kg - Vibración : < 80 dB (A)

- Peso : 2,700 kg

Ventajas :

- Permite la instalación de remaches de alta resistencia y de tuercas a encastrar no ciegas. - Esta remachadora multiuso, entregada sin equipamiento puede ser suministrada en opción con

5 equipos diferentes permitiendo la instalación de una amplia gama de fijaciones.

Remachadora óleo-neumática

REMACHADORA

Informaciones orientativas. Sujetas a cambios sin previo aviso.

H 12

Remachadora ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

MFX150A sin muelles

H 030011

MFX150B con muelles

H 030010

MFX60

H 030013

MFX260

H 030012

Tenaza de mano para remaches ciegos estándares

Carrera : 8 mm

Longitud : 255 mm

Peso : 0,700 kg

Ventajas :

- Cuerpo de aluminio moldeado - Manilla de acero cromo-vanadio

forjado

Equipamiento :

- Casquillo de instalación

Ø 2,4 – Ø 3 y 3,2 – Ø 4 y 4,8 – Ø 5 (mm) - Llave de montaje

Remaches de aluminio únicamente Remaches de todo tipo de materiales

Capacidad

Diámetro (mm) 2,4 3,0 3,2 4,0 4,8 5,0

Materia

Carrera : 11 mm

Longitud tenaza cerrada : 310 mm

Longitud tenaza abierta : 830 mm

Peso : 2,200 kg

Ventajas :

- Cabeza y cuerpo de aluminio moldeado - Permite remachar con una sola mano - Muy buena desmultiplicación para

facilitar el hundimiento de los remaches Equipamiento : - Casquillo de instalación Ø 3 y 3,2 – Ø 4 y 4,8 – Ø 5 – Ø 6 y 6,4 (mm) - Llave de montaje Capacidad Diámetro (mm) 2,4 3,0 3,2 4,0 4,8 5,0 6,0 6,4 Materia Capacidad Diámetro (mm) 2,4 3,0 3,2 4,0 4,8 5,0 6,0 6,4 Materia

Remaches de aluminio únicamente Remaches de todo tipo de materiales

Remaches de aluminio únicamente Remaches de todo tipo de materiales

Longitud : 500 mm

Peso : 1,800 kg

Ventajas :

- Cuerpo de aluminio moldeado - Con recuperador de mandriles - Mango confortable Equipamiento : - Casquillo de instalación Ø 3 y 3,2 – Ø 4 y 4,8 – Ø 5 – Ø 6 y 6,4 (mm) - Llave de montaje

REMACHADORAS MANUALES

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Remachadoras manuales

H 13

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

Cartucho 310 ml H 000010 Blanco H 000011 Gris H 000012 Negro Bolsa 600 ml H 000020 Blanco H 000021 Gris Cartucho 310 ml H 000040 Blanco H 000041 Gris H 000042 Negro Bolsa 400 ml H 000050 Blanco H 000051 Gris H 000052 Negro

Características técnicas

- Masillas poliuretano THIXOTROPE que se utiliza para realizar juntas de estanqueidad para autobuses, camiones y remolques.

- Tiempo de secado : 50 minutos a 20°C

- Temperaturas de servicio comprendidas entre –40°C y +90°C - Elongación a la ruptura > 500 %

SIKA 212FC

SIKA 221

Cartucho 310 ml H 000079 Blanco

SIKA 252

Cartucho 310 ml H 000070 Blanco H 000072 Negro

SIKA 222 UV

Características técnicas

- Pegamento masilla poliuretano indicado

particularmente para realizar juntas d’estanqueidad - Se puede utilizar también para montajes simples - Tiempo de secado : 30 minutos a 20°C

- Temperatura de servicio comprendida entre –40°C y +90°C - Elongación a la ruptura 600 %

- Resistencia al desgarre > 6 N/mm

Características técnicas

- Pegamento masilla poliuretano alto rendimiento indicado para aplicaciones de encolado de materiales que tienen coeficientes de dilatación diferenciales importantes.

- Tiempo de secado : 30 minutos a 20°C

- Temperatura de servicio comprendida entre –40°C y +120°C

- Elongación a la ruptura > 300 % - Resistencia a la tracción : 4 N/mm²

Características técnicas

- Pegamento masilla poliuretano con gran resistencia a los UV, particularmente indicado para realizar juntas de estanqueidad expuestas, como las juntas de acabado y de aspecto en carrocería.

- También puede utilizarse para realizar encolados sometidos a condiciones dinámicas moderadas. - Contracción 1% aproximadamente

- Elongación a la ruptura > 400 % - Resistencia al desgarre > 4,5 N/mm

MASILLAS

Informaciones orientativas. Sujetas a cambios sin previo aviso.

H 14

Masillas ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz

Pistolas

H 000160 Pistola manual para cartucho 310 ml

H 000161 Pistola manual para cartucho 310 ml y bolsa 400 ml H 000170 Pistola neumática para cartucho 310 ml

H 000171 Pistola neumática para bolsa 400 ml H 000172 Pistola neumática para bolsa 600 ml

Bote 250 ml

H 000140

Características técnicas

- Diseñado especialmente para materias plásticas

SIKA PRIMARIO 215 T

Características técnicas

- Pintura de fondo incolora, seca en 10 minutos. Ideal sobre ABS, poliéster, PMMA, aluminio, acero.

Bote 250 ml H 000130

SIKA PRIMARIO 210 T

Bote 250 ml H 000120

SIKA PRIMARIO 206 G+P

Características técnicas

- Se tiene que limpiar con la ayuda del SIKA CLEANER 205 antes de aplicar el PRIMARIO 206 G+P.

- Protección anti-UV sobre cristal, seca en 30 minutos a temperatura ambiente.

Bote 250 ml

H 000110 Blanco

SIKA CLEANER 205

(desengrasante)

Características técnicas

- Solución de limpiado para el tratamiento preliminar de superficies destinadas a montarse con la ayuda de productos de la gama SIKA

MASILLAS

Informaciones orientativas. Sujetas a cambios sin previo aviso.

Masillas

H 15

ASERCA • Teléfono (+34) 902 27 37 22 • Fax (+34) 902 27 37 23 • eMail [email protected] • www.aserca.biz
