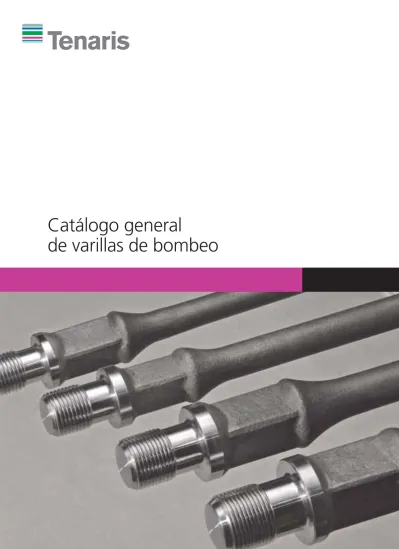

Catálogo general
de varillas de bombeo
|
Tenaris
Tenaris es el líder global en la producción de tubos de acero y servicios para perforación, terminación y producción de pozos de petróleo y gas, y líder en la provisión de productos tubulares y servicios para plantas de procesamiento y generación de energía, para aplicaciones industriales especializadas y automotrices.
A través de nuestra red global integrada de producción, servicio al cliente, y centros de investigación y desarrollo, trabajamos junto a nuestros clientes para responder a sus necesidades en la entrega puntual de productos de alto rendimiento en ambientes operativos cada vez más complejos.
Coseley Nisku Poza Rica Barrancabermeja Lima Callao Villa Mercedes Santiago Montevideo Louisville AlgomaTubes Cedar Springs Counce Westwego Tamsa TuboCaribe Siderca Siat Aberdeen Bakersfield Hickman Conroe Prudential Kuala Lumpur Perth Ciudad de México Villa Hermosa Guadalajara
Dos Bocas Maharashtra
NKKTubes
Warri Port Harcourt
Lagos
Dálmine Silcotub Almaty
Batam Darwin Broome Dampier SPIJ Dammam
Rio das Ostras
Luba Malabo Atyrau Luanda Confab Yakarta Villavicencio Denver Pittsburgh Londres Argel Nueva Delhi Seúl Copenhague Moscú El Cairo Trípoli Alejandría Singapur París Centros de Producción
Centros de Investigación y Desarrollo
Centros de Servicio Oficinas Comerciales Centros de Producción de Varillas de Bombeo
| Te n a ri s | V A RILLAS DE BOMBEO | BLUE |
Desde la producción del acero como materia prima hasta fabricación de las varillas de bombeo, todo el proceso se lleva a cabo en nuestros centros productivos. Allí Tenaris produce la línea completa de varillas de bombeo API, la línea PCPRod® Series para Bombeo por Cavidades Progresivas y su gama de productos con conexiones premium. Estos productos responden con eficiencia a condiciones extremas tales como cargas elevadas, ambientes corrosivos y aplicaciones donde se requiere el control del rozamiento entre el tubing y las varillas. Las soluciones ofrecidas abarcan desde los diseños de ingeniería de las aplicaciones y el análisis de fallas hasta las recomendaciones de maniobra y la bajada en los pozos. Los productos se fabrican según las Normas API 11B en la planta de Villa Mercedes, San Luis, Argentina, y en Pindamonhangaba, Brasil. El sistema de calidad cuenta con las certificaciones ISO 9001:2000 y API Q1. En nuestras plantas, los productos API se monograman bajo las licencias 11B-0020 y 11B-0067.
Se ofrecen servicios integrales a través de un equipo de profesionales, que brindan asistencia técnica especializada durante las operaciones de campo.
Gracias a nuestro compromiso permanente de agregar valor a través de los servicios, ofrecemos la entrega en tiempo y forma de la amplia gama de productos, administración de stock, tanto de materiales nuevos como usados, entrega e inspección en el pozo, y la recuperación de materiales usados mediante una amplia red ubicada en puntos estratégicos de todo el mundo.
Productos y servicios
Nuestros ingenieros de campo están a disposición para evaluar las operaciones de nuestros clientes a fin de mejorar todos los aspectos relativos a la columna de varillas de bombeo.
•Capacitación en maniobra de bajada de varillas
de bombeo y armado de columnas.
•Optimización del diseño de la columna de varillas •Entrega en tiempo y forma.
•Asistencia técnica durante las operaciones de campo. •Análisis integrado de intervenciones de campo
y diagnóstico (Servicio de Optimización de Materiales).
UNA AMPLIA GAMA DE SERVICIOS
En Tenaris, las varillas de bombeo se producen de manera
totalmente integrada.
|
Varillas API
Propiedades mecánicas y composición química
GRADOS API
GRADO C GRADO K GRADO D VARILLAS DE ALTA RESISTENCIA
C K D CARBONO D ALEADO KD D ESPECIAL PLUS UHS - NR MMS - NR
GRADOS PROPIETARIOS
TRATAMIENTO TÉRMICO
Tensión de fluencia (Ksi) 60 Min. 60 Min. 85 Min. 100* 85 Min. 100* 115 Min. 115 Min. 115 Min. Máx. tensión de rotura (Ksi) 90-115 90-115 115-140 120-140 115-140 125-140 140-160 140-160 138-155 Normalizado Normalizado Normalizado Normalizado Normalizado Normalizado Normalizado Normalizado Normalizado
Revenido Efriam. forzado Revenido Revenido Revenido Templ. superficial Revenido Revenido PROPIEDADES MECÁNICAS Acero C Mn S P Si Ni Cr Mo V Nb Al Cu 1530 M 4621 M 1530 M 4142 M 4320 M 4330 M 1530 M 4330 M 4138 M 0,31-0,36 0,18-0,25 0,31-0,36 0,40-0,45 0,18-0,25 0,29-0,37 0,31-0,36 0,29-0,37 0,36-0,43 1,40-1,60 0,70-1,00 1,40-1,60 0,75-1,00 0,80-1,00 0,70-0,95 1,40-1,60 0,70-0,95 1,10-1,40 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,025 Mx, 0,25-0,40 0,15-0,30 0,25-0,40 0,15-0,35 0,15-0,35 0,15-0,35 0,25-0,40 0,15-0,35 0,20-0,40 0,15 Mx 1,65-2,00 0,15 Mx 0,25 Mx 1,15-1,50 1,65-2,00 0,15 Mx 1,65-2,00 0,30 Mx 0,2 Mx 0,3 Mx 0,2 Mx 0,80-1,10 0,70-0,90 0,80-1,10 0,2 Mx 0,80-1,10 0,50-0,90 0,05 Mx 0,20-0,30 0,05 Mx 0,15-0,25 0,20-0,30 0,20-0,30 0,05 Mx 0,20-0,30 0,25-0,50 0,10-0,15 – 0,10-0,15 – 0,03-0,07 0,035-0,100 0,10-0,15 0,035-0,100 0,04-0,07 – – – – – – – – 0,020-0,050 0,01-0,04 0,01-0,04 0,01-0,04 0,01-0,04 0,01-0,05 0,01-0,06 0,01-0,04 0,01-0,06 0,01-0,07 0,25 Mx 0,25 Mx 0,25 Mx 0,25 Mx 0,25 Mx 0,25 Mx 0,25 Mx 0,25 Mx 0,25 Mx
Los valores que aparecen en este folleto son referenciales y Tenaris se reserva el derecho de modificarlos de acuerdo con las especificaciones internas, sin previo aviso. * Valor típico. Tenaris garantiza una tensión de fluencia mínima de 85 Ksi, tal como se indica en las especificaciones de la norma API 11B.
Tenaris suministra varillas de bombeo API que abarcan diámetros desde 5/8” hasta 1 1/8”, con longitudes de 25 ó 30 pies, fabricadas de acuerdo con un sistema riguroso de
aseguramiento de calidad que cumple con las normas ISO 9001:2000 y API Q1.
Se encuentran disponibles distintos grados de acero, según el tipo de carga y el nivel de corrosión en los pozos.
GRADO C
Diseñada para trabajar en pozos con niveles de cargas bajas y medianas, no corrosivos o inhibidos eficazmente. Fabricada en acero 1530 Mod. GRADO K
Diseñada para trabajar en pozos con niveles de cargas bajas y medianas, corrosivos, a los que se recomienda inhibir eficazmente. Fabricada en acero AISI 4621 Mod.
GRADO D CARBONO
Diseñada para trabajar en pozos con niveles de cargas moderadas, no corrosivos o inhibidos eficazmente. Fabricada en acero microaleado 1530 Mod.*
GRADO D ALEADO
Diseñada para trabajar en pozos con niveles de cargas moderadas y altas, no corrosivos o inhibidos eficazmente. Fabricada en acero AISI 4142.
GRADO KD
Diseñada para trabajar en pozos corrosivos, a los que se recomienda inhibir, con niveles de cargas moderadas. Fabricada en acero AISI 4320 Mod.
GRADO D ESPECIAL
Diseñada para trabajar en pozos con niveles de cargas moderadas y altas, corrosivos, a los que se recomienda inhibir. Fabricada en acero AISI 4330 Mod.
*CONSULTE POR CONDICIONES ESPECIALES. SÓLO BAJO PEDIDO ESPECIAL.
Disponibles tanto para bombeo mecánico
como por cavidades progresivas.
| Te n a ri s | V A RILLAS DE BOMBEO | BLUE |
Varillas de alta resistencia
Tenaris fabrica varillas de bombeo de alta resistencia a partir de barras de acero de alta calidad, para su uso en pozos de grandes volumenes de producción. Se proveeen en diámetros que oscilan entre 5/8” y 1 1/2”. Los productos de Tenaris cumplen con los más estrictos requisitos de mayor resistencia mecánica, lo cual garantiza un rendimiento de calidad en pozos profundos con cargas elevadas. Existen tres opciones, que varían según la composición química y el tratamiento térmico:
VARILLA DE ULTRA ALTA RESISTENCIA (ULTRA HIGH STRENGTH / UHS)
Fabricada en acero aleado AISI 4330 Mod., con níquel-cromo y molibdeno. Tratamiento térmico: normalizado y revenido. Se recomienda para pozos no corrosivos con cargas muy elevadas.
VARILLA DE ALTA RESISTENCIA, PARA SERVICIO CRÍTICO (MMS - NR) Fabricada en un acero AISI 4138 Mod., desarrollado especialmente, para otorgar la alta resistencia mecánica requerida, pero disminuyendo la susceptibilidad a la fragilización por hidrógeno (SSC) en comparación con el acero AISI 4330. Se produce a partir de un acero aleado al cromo-molibdeno, sin presencia de níquel. Tratamiento térmico: normalizado y revenido. Se recomienda para servicios en pozos profundos con cargas elevadas. Para mejorar su rendimiento, se aconseja inhibición. VARILLA PLUS
Fabricada en AISI 1530 Mod. Su superficie externa está templada mientras que el núcleo permanece sin revenir. La capa externa martensítica genera un estado permanente de compresión en la superficie de la varilla, que es el factor determinante de alta resistencia a la fatiga. Se recomienda para servicios en pozos profundos y con grandes caudales inhibidos eficazmente. 80 70 60 50 40 30 20 10 0 0 10 20 30 40 50 60 70 80
DIAGRAMA MODIFICADO DE GOODMAN
Tmin Grado D Grado PLUS
Grados USH - NR y MMS-NR Tensión Máxima (ksi)
Tensión Mínima (ksi) Grados C & K
LABORATORIO DE ENSAYOS A PLENA ESCALA
Campana, Argentina .
|
CUPLAS
Fabricadas a partir de tubos de acero sin costura producidos por Tenaris.
TROZOS DE MANIOBRA
Siguiendo los mismos requerimientos de calidad aplicables a las varillas, para cada grado de acero y diámetro están disponibles los trozos de maniobra de 2, 4, 6, 8, 10 y 12 pies. Se fabrican también otras longitudes, de acuerdo con las especificaciones de los clientes. BARRAS DE PESO
Empleadas para mantener un diseño optimizado de la columna en aplicaciones de bombeo mecánico y para evitar fallas prematuras en la instalación. Resultan muy eficaces para reducir las fallas, que se generan en el cuerpo de las varillas, pines y cuplas, por efecto de la compresión y el pandeo en la columna. Las barras de peso se fabrican en diámetros de 1 1/4" a 1 3/4” en grados de aceros según la norma API.
CUPLAS
Tenaris ofrece una línea completa de cuplas para varillas de bombeo, vástagos pulidos, cuplas reducción, además de cuplas centralizadas. Se encuentran disponibles en diámetros reducidos (slim hole / SH) así como en dimensiones normales (full size / FS) tanto para versiones API (T y Spray Metal) como de alta resistencia (UHS).
CUPLAS SPRAY METAL
Spray Metal es un proceso de endurecimiento superficial en el que se aplica un polvo a base de níquel, cromo, boro y silicio sobre el metal base y posteriormente se funde, generando una superficie dura, densa y uniforme con muy bajo coeficiente de fricción y alta resistencia a la corrosión. La versión Spray Metal (SM) está disponible tanto para cuplas convencionales como para cuplas para vástagos pulidos, en diámetros reducidos (slim hole / SH) así como en normales (full size / FS).
CUPLAS CENTRALIZADAS
Tenaris produce cuplas centralizadas para bombeo mecánico y para bombeo por cavidades progresivas (BCP). Pueden ser recubiertas con materiales para trabajar en pozos de
temperaturas bajas o elevadas.
Accesorios
Tenaris ofrece una amplia gama de productos de alta calidad
para completar la columna de varillas de bombeo y aumentar
su vida útil y rendimiento.
| Te n a ri s | V A RILLAS DE BOMBEO | BLUE | VÁSTAGOS PULIDOS
Vástagos pulidos de acero de baja o mediana aleación, con una terminación superficial excelente para asegurar el sello adecuado en el stuffing box, producidos según normas API para longitudes de hasta 36 pies. Puede optarse por el pulido, cromado y metalizado.
CENTRALIZADORES
Tenaris ofrece una amplia gama de centralizadores y materiales tanto para el bombeo mecánico como para el bombeo por cavidades progresivas. Los centralizadores se inyectan directamente en el cuerpo de la varilla, lo cual los convierte en una verdadera protección para el tubing y para la varilla propiamente dicha. Disponibles en distintos materiales para condiciones diversas de fluidos, así como para temperaturas de fondo de pozo elevadas y bajas.
CENTRALIZADORES
Inyectados directamente en el cuerpo de la varilla, los centralizadores ofrecen una verdadera protección para el tubing.
PROCESO SPRAY METAL
Disponible tanto para cuplas convencionales como para cuplas para vástagos pulidos, en diámetros reducidos (slim hole / SH) así como en normales (full size / FS).
VÁSTAGOS PULIDOS
Para servicios corrosivos, se dispone de aceros inoxidables de la serie AISI 304 y 316.
